Огнетушитель оп-5 (авсе): виды, характеристики, устройство

Порошковый огнетушитель: назначение и правила пользования

Представляю 4 видео Анатолия Терентьева. Мы разберемся, для чего нужны порошковые огнетушители, их назначение устройство и применение. Определим, какой огнетушитель выбрать: ОП 2, ОП 4 или ОП 8. И поговорим о противопожарных полотнах.

1 ВИДЕО

Категория видео: Порошковые огнетушители их назначение устройство и применение

Текст видео:

Огнетушители относятся к первичным средствам пожаротушения.

На предприятиях в основном применяются 2 вида огнетушителей:

< углекислотные огнетушители;< порошковые огнетушители ОП2, ОП4, ОП8 — их применяют наиболее часто.

Если открыть правила противопожарного режима в РФ, то там есть приложение, в котором прописано, какие должны применяться первичные средства огнетушения в зависимости от тех или иных категорий помещений и в зависимости от вида пожаров.

Так как чаще всего, применяются порошковые огнетушители, будем говорить о них. Посмотрите, как они выглядят на видео. Их разделяют по объему. На предприятиях используют 4-х литровые порошковые огнетушители ОП 4 и более тяжелые 8-ми литровые порошковые огнетушители ОП 8 (смотрите их на видео).

На каждый огнетушитель завод изготовитель предоставляет паспорт. В паспорте прописаны правила осмотра, эксплуатации, хранения, браковки, перезарядки данных огнетушителей.

Также, на каждом огнетушителе есть картинка (пиктограмма). В этой картинке будет обязательно указано, для каких видов пожаров будет применяться данный огнетушитель и порядок использования.

На каждый огнетушитель мы должны завести эксплуатационный паспорт. Он делается в произвольном виде. Я чаще всего списываю его с паспорта огнетушителя.

Но каждый огнетушитель должен быть инвентарный номер. Номер обычно наносится краской, маркером, либо на листе бумаги пишется номер, а скотчем прилепляется.

Огнетушитель размещается в местах эвакуационных выходов. Возьмите планы эвакуации. На всех планах эвакуации указываются места первичных средств огнетушения.

Содержать в исправном состоянии первичные средства огнетушения.

< Осмотр не реже 1 раза в квартал. Сверяем номер огнетушителя с его паспортом. Смотрим отсутствие внешних повреждений. Пломба есть, манометр в хорошем состоянии, шлаг рабочий. Подход к огнетушителю — свободный.

< Техническое обслуживание. Огнетушитель необходимо отдать в специализированную организацию на техническое обслуживание. Соответственно, на огнетушителе должна быть отметка, что огнетушитель прошел техническое обслуживание.

< Перезарядка. Огнетушители должны перезаряжаться в соответствии с рекомендациями завода-изготовителя не реже 1 раза в 5 лет.

Поэтому, если огнетушитель не в рабочем состоянии, либо мы уже пользовались огнетушителем, то мы должны его изъять с рабочего места, а взамен установить новые исправные.

До встречи!

Технические характеристики

№ п/п	Наименование показателей	Значения
ОП-5 (б)	ОП-5 (г)	ОП-5(з)
1.	Вместимость, л	–	–	5,75±0,81
2.	Масса огнетушащего вещества, кг	3,9±0,2	5±0,25	5±0,25
3.	Рабочее давление, МПа	0,9±0,1	1,4±0,2
4.	Масса огнетушителя брутто, кг	7,7±0,2	8,2±0,2	6,64+0,25
5.	Габаритные размеры, не более, мм
высота	420	575	470
ширина	150	200	175
диаметр	–	–	150
6.	Ранг огнетушителя по модельному очагу пожара:
класс В	55В	55В	70В
класс А	2А	2А	2А
7.	Длина струи ОТВ, не менее, м	3,0	3,0	3,0
8.	Продолжительность подачи ОТВ, с, не менее	–	–	10
9.	Диапазон температур эксплуатации, С°	-50…+50	-40…+50
10.	Срок службы, лет	10

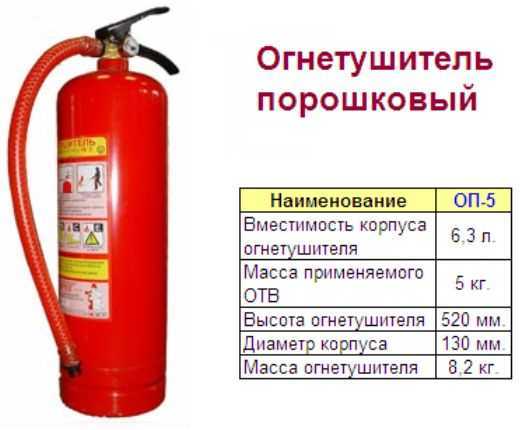

Огнетушитель порошковый ОП-5

Огнетушитель порошковый ОП-5 предназначен для тушения возгорания твердых, жидких и газообразных веществ (класса А,В,С или В,С в зависимости от типа применяемого порошка).

Огнетушитель порошковый ОП-5 не предназначен для тушения возгорания щелочных и щелочноземельных металлов и других материалов, горение которых может происходить без доступа воздуха.

Купить сейчасУточнить цены

Технические характеристики огнетушителя порошкового ОП-5

Рабочее давление, МПа

1,4±0,2

Длина выброса, м, не менее

Время работы, сек, не менее

Огнетушащая способность *

2А, 70В

* 1А — горение модельного очага в виде деревянных брусков, уложенных в куб объемом 1/8 м³ (2А — объем куба в 2 раза больше — 1/4 м³, 4А — объем в 4 раза больше — 1/2 м³ и т.д.)

10В — горение 10 литров бензина слоем 3 см, находящегося в противне, имеющем форму круга (13В — соответственно 13 литров, 34В — 34 литра и т.д.)

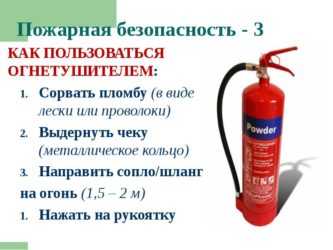

Как пользоваться огнетушителем порошковым ОП-5

Убедиться, что огнетушитель заряжен (посмотреть на датчик давления).

Выдернуть чеку.

Направить огнетушитель на очаг пожара.

Нажать рычаг вниз.

Тушение производить с наветренной стороны. Допускается многократное открытие и закрытие выпускного клапана при тушении пожара.

Особенности применения огнетушителя порошкового ОП-5

Отсутствие охлаждающего эффекта при тушении (может привести к повторному возгоранию).

Значительное загрязнение порошком защищаемого объекта (не рекомендуется тушение электронного оборудования, электрических машин коллекторного типа).

Образование высокой запыленности (резко снижается видимость, особенно в помещениях небольшого размера).

Купить сейчасУточнить цены

Проверка порошковых огнетушителей

Использовать ОП нужно по нормам ГОСТа и нормативно-правовой базы. Порошковые устройства имеют меньше требований, но всё равно подвергаются проверкам. Наличие вещества в баллоне можно узнать самостоятельно, если его нет, то огнетушитель будет легче.

Частота проводимых проверок

выборочная раз в год проверяются некоторые из находящихся в помещении устройств. Их осматривают и освидетельствуют.
Полная проверка проходит раз в пять лет. Кроме осмотра все огнетушители подлежат перезарядке;
Раз в квартал огнетушители проверяются манометром;
Раз в год происходит взвешивание для определения наличия порошка.

Проверку проводит специальная инстанция. Проверка состоит из:

Общего осмотра;
Взвешивания на наличие порошка и проверки внутреннего давления;
Оценка способности к работе.

Некоторые изделия проверяются чаще, чем обычно: раз в полгода или год.

Результаты пройденных проверок можно увидеть в технической документации огнетушителя. Информация также наклеивается на болон вместе со роком годности и датой следующей проверки. Данные дублируются в паспорте и журналах проверок.

Сроки перезарядки порошка

Полная перезарядка проводится раз в пять лет, даже в том случае, когда никаких нарушений не выявлено;
После каждого использования вещество также перезаряжается;
Если у закачных огнетушителей найдены отклонения от нормы, возможна их частичная дозаправка.

Заправка производится чаще, если в результате проверки были выявлены нарушения, или в случаях, когда это предусмотрено изготовителем.

Срок эксплуатации

Для ОП срок годности составляет 10 лет для самого устройство и 5 лет для действующего вещества. Если условия хранений не соблюдаются, сроки могут стать меньше. Также проверка может выявить нарушения, что досрочно завершит срок эксплуатации устройства.

Нормы хранения порошковых огнетушителей

хранить ОП можно в любом положении;
самосрабатывающие устройства не должны находиться в местах с высокими температурами;
место для хранения должно быть сухим, не иметь лишних колебаний и агрессивных сред;
держать и использовать устройства можно при большой амплитуде температур (от -40 до +50 градусов Цельсия). Для самосрабатывающих верхняя граница чуть ниже, узнать можно в инструкции к огнетушителю;
отдельные источники газа в огнетушителях должны храниться без внутреннего давления. Для закачных давление, наоборот, должно быть.

Для порошковых огнетушителей не требуется дополнительных условий хранения и мер их защиты, а эвакуация может производиться одновременно с тушением пожара с помощью ОП.

Огнетушитель в автомобиле

Автомобиль, в случае ДТП или замыкания электропроводки, загорается очень быстро. Даже если пожарная служба приедет в течение 10 минут – вряд ли это поможет. Единственный шанс — это постараться потушить пожар самостоятельно ещё на начальной стадии возгорания. Здесь пригодится персональный огнетушитель, который должен быть под рукой у каждого автомобилиста. Наличие огнетушителя в ТС регламентировано Сводом Правил 9.13130.2009. Данный документ рекомендует водителям использовать средства противопожарной безопасности в случае возгорания машины.

Порошковым автомобильным огнетушителем ОП-5 можно тушить почти все материалы и вещества в широком диапазоне эксплуатационных температур. Огнетушитель заряжен универсальным порошком, для тушения пожаров классов А, В, С, Е. Работа порошкового огнетушителя основана на вытеснении заряда порошка под воздействием избыточным давления воздуха в баллоне. Прекращение горения достигается путем создания порошкового облака, которое окутывает очаг горения.

Помимо универсальности, порошковый огнетушитель обладает рядом других достоинств:

низкая стоимость;
высокая огнетушащая способность и быстродействие;
экологическая безопасность, так как основой порошков являются минеральные удобрения;
по сравнению с результатами после тушения водой и другими огнетушащими составами, наносят минимальный косвенный ущерб от пожара, причиненный помещению и находящемуся в нем имуществу — огнетушащий порошок легко удаляется пылесосом или веником;
возможность применения в условиях низких температур, когда использование воды, пены, двуокиси углерода неэффективно, экономически невыгодно или недопустимо.

Пройдите обучение в государственном ВУЗе:

Профессиональная переподготовка специалистов по охране труда

250 часов 1 раз

Специалисты по охране труда не имеющие профильного образования по охране труда.

Дистанционная, очно-заочная Выдается ДИПЛОМ

Подробнее

Дополнительное образование по охране труда

250 часов 1 раз

Все желающие получить новую профессию специалиста по охране труда.

Дистанционная, очно-заочная Выдается ДИПЛОМ

Подробнее

Повышение квалификации специалиста по охране труда

72 часов 1 раз / 5 лет

Специалисты по охране труда, желающие пройти курсы повышения квалификации.

Дистанционная, очно-заочная Выдается удостоверение

Подробнее

Обучение для руководителей и специалистов по охране труда

от 16 часов 1 раз / 3 года

Руководители, ИП, специалисты по охране труда, члены комиссий по охране труда.

Дистанционная, очно-заочная Запись в реестре Минтруда

Подробнее

Факты об огнетушителях

Есть у огнетушителя и свой праздник – день рождения, который отмечается 7 февраля
На XIX-XX века пришелся пик изобретений множества разновидностей огнетушителей – «Цилиндр Винера», «Граната Гардена», бомбы «Смерть огню», «Россия» и т. д. Принцип работы этих изделий был одинаковым: емкость нужно было вскрыть, содержимое вылить на огонь или бросить в пламя.
Публичные испытания новых моделей огнетушителей проводились достаточно зрелищно и собирали тысячи людей. Обычно на городской площади выстраивали деревянные конструкции, и зрители наблюдали за тушением пожара – если, конечно, огнетушитель срабатывал.
В качестве вещества для тушения огня порошок использовался уже в XIX веке, но наиболее бурно порошковые средства пожаротушения стали применяться после Второй мировой войны
Одна из последних современных разработок ученых – телефон с огнетушителем. Небольшой встроенный в гаджет огнетушитель срабатывает через полсекунды после возгорания. Предпосылками к созданию мини-огнетушителя стали многочисленные случаи возгорания смартфонов, возникающие из-за резкого повышения температуры аккумулятора.
Самый маленький в мире огнетушитель называется Pingy. Внешне он похож на гранату. В длину Pingy достигает 14 см, весит 1 кг. Его задача – тушение пламени на начальном этапе. При перепаде давления Pingy взрывается, и содержимое обрушивается на очаг возгорания.

Огнетушитель порошковый ОП-5 АВСЕ

Предназначен для тушения пожаров класса А (горение твердых (тлеющих) материалов органического происхождения), С (горючих газов), В (горючих жидкостей или плавящихся твердых тел) и электроустановок, находящихся под напряжением до 1000 В. Огнетушитель не предназначен для тушения загорании веществ, горение которых происходит без доступа воздуха, а также горящих металлов и металлоорганических соединений. Диапазон температур эксплуатации огнетушителя составляет от -45 до +50 °С.

Технические характеристики:

Масса заряда	5 кг
Вместимость корпуса	5 л
Масса огнетушителя	6.5 кг
Длина выброса	3 м
Рабочее давление	1,6 МПа
Габаритные размеры	150х195х515мм

Огнетушащая способность по площади пожара класса А не менее 9,36 м², по классу В не менее 2,8 м²

Закачные огнетушителиПринцип действия основан на использовании энергии сжатого газа, закаченного в корпус огнетушителя, для выброса огнетушащего порошка. Один раз в квартал необходимо визуально проверять по индикатору (манометру) соответствие величины рабочего давления (1,6 МПа) газа в корпусе огнетушителя по его установленному значению. Стрелка индикатора должна находиться в зеленом секторе шкалы.

Подлежат перезарядке один раз в пять лет.

Соответствует требованиям пожарной безопасности, установленным в: ГОСТ Р 51057-01 и НПБ 155-02

Огнетушитель с меньшей массой 4 кг вы найдете в нашем каталоге.

Правила противопожарной безопасности требуют обязательного наличия средств первичного пожаротушения во всех промышленных, складских, коммерческих помещениях, а также — общественных и офисных зданиях. Чтобы выбрать огнетушитель для дома, офиса или цеха, необходимо проанализировать площадь помещения и потенциально опасные с точки зрения возгорания материалы. Существует несколько классов пожаров, классификация которых базируется на типе источника пламени. Огнетушитель порошковый ОП 5 предназначен для борьбы с пожарами классов АВСЕ:

А — твердых материалов органического происхождения,
С — горючих газов,
В — горючих жидкостей или плавящихся твердых тел,
Е — электрических установок под напряжением до 1000 В.

Категорически запрещено использование огнетушителя ОП 5:

для ликвидации возгораний объектов, которые способны поддерживать горение даже в условиях отсутствия кислорода;
для борьбы с горением металлов и металлоорганических соединений.

Производитель допускает эксплуатацию ОП-5 в диапазоне температур от —45 до +50 °С. Огнетушащая способность по площади пожара класса А не менее 9,36 м2, по классу В — не менее 2,8 м2. Соответствует требованиям ПБ, регламентированным ГОСТом Р 51057-01 и НПБ 155-02. Маркировка ОП-5 обозначает массу заряда в килограммах. Не стоит путать данную модель и огнетушитель ОП 50, масса заряда которого составляет не 5, а 50 килограммов. ОП-50 относится к передвижному типу, для перемещения которого используются колесики на корпусе, его покупка целесообразна для помещений большой площади.

Огнетушитель ОП 5: принцип действия

Изделие относится к типу закачных средств пожаротушения. Это означает, что принцип его действия основан на использовании энергии сжатого газа. Газ закачивается в баллон и при активации выбрасывает огнетушащий порошок наружу.

Для поддержания работоспособности инвентаря, необходимо проводить его регулярную проверку, один раз в три месяца визуально осматривать баллон на герметичность и проверять уровень заряда (1,6 МПа) по шкале индикатора (стрелка должна находиться в зеленой зоне). Перезарядка проводится один раз в 5 лет. Цену на огнетушитель ОП 5 вы можете узнать с помощью раздела Прайс-лист на нашем сайте.

Способ применения

При обнаружении очага возгорания необходимо оперативно извлечь баллон со щита или стенда. Поднести его непосредственно к горящему объекту, сорвать пломбу, выдернуть чеку и направить сопло в основание пламени. Спусковой механизм расположен в верхней части корпуса. По мере тушения постепенно приближайтесь к очагу, но не ближе, чем на расстояние в 2 метра.

Период службы

Срок действия всех перезаряжаемых огнетушителей в металлическом корпусе должен составлять не менее 10 лет. Срок службы агрегатов разового пользования определяется техническими документами.

Порошковые огнетушители требуют перезарядки, так как порошковое вещество в нём может приходить в негодность, подвергаясь слеживанию и комкованию. При использовании в помещении, перезарядка осуществляется раз в 5 лет, на транспорте – раз в 2 года.
Углекислотные устройства перезаряжают углекислым газом после каждого использования или раз в 5 лет. Для огнетушителей, используемых в автомобильном транспорте, перезарядка должна осуществляться каждые 2 года.
Хладоновое оборудование для тушения пожаров подвергается перезарядке раз в 5 лет. В некоторых случаях производители могут указывать меньшие сроки. Например, для устройств, которые заправлены фреонами с повышенным коррозионным действием.
Пенные и воздушно-пенные устройства перезаряжают 1 раз в год.
Воздушно-эмульсионные агрегаты перезаправляют 1 раз в 10 лет.

Виды порошковых огнетушителей

В классификации огнетушителей важную роль играют не только основные факторы (его объем, зарядная масса или размер), но и способ образования давления. Использование азота, углекислого газа или воздуха. Давление может составлять от 1,4 до 1,6 Мпа. Корпус могут производить из металла или полипропилена.

Закачные

Нагнетаемые порошковые огнетушители имеют в названии букву «З» (например: ОП-2 (З)).

Их основные особенности:

газ находится в одном баллоне с тушащим веществом;
конструкция пистолетного типа;
баллон возможно дозаправить или перезарядить. Сила воздействует именно на стенки. Из-за этого необходимо чаще проверять данные манометра.

Принцип работы закачного огнетушителя: после нажатия на ручку старта открывается клапан. Давление, созданное закачанным газом, выталкивает тушащее вещество. Других источников напора нет, а стрелка измерителя давления должна всегда быть в зелёной зоне.

Газогенераторные

У ОП газогенераторного типа в названии есть буква «Г» (ОП-2 (Г)).

Внешний отличительный признак: круглая насадка с рычагом активации и ручкой для переноса.

Внутри находится специальный механизм, состоящий из небольшого баллона на сифонной трубке.

Цель такой конструкции разрыхлить тушащее вещество, вместе с этим формируя выталкивающую силу.

План работы:

Поднять рычаг вверх.
Заглушка газогенератора прокалывается бойком.
Происходит высвобождение газа.
Он проходит через отверстия в сифонной трубке, попадает под аэроднище и разрыхляет порошок.
Образуется избыточное давление и выталкивание порошка наружу.
В газогенераторных моделях порошковых огнетушителей есть резиновый шланг, прикрепленный к соплу. На нем есть курок и распылитель, помогающие контролировать объем подаваемой смеси.

Ампульные

Ампульная конструкция порошковых огнетушителей имеет баллончик сжатого газа. Он находится внутри и вставлен в расширенную сифонную трубку. Механизм старта образован кнопкой с пружинным бойком. Ампульные огнетушители имеют шланг с насадкой и курком, так же, как и ОП с генератором газа.

Алгоритм работы:

Запустить огнетушитель, нажав на кнопку.
Боек опускается вниз, прокалывая ампулу.
Произойдёт высвобождение газа и разрыхление порошкового вещества. Создастся напор, который вытолкнет смесь в сифонную трубку. Далее смесь попадёт в наружный шланг.

Свободновысыпные

Такие ОП также называют самосрабатывающими. Они начинены порошкообразным тушащим веществом и являются ручными или автоматическими.

Конструкция автоматических состоит из датчика дыма, температуры, загазованности и механизма крепления для автоматической работы.

В составе ручных емкость со снимающейся крышкой.

Есть несколько вариантов открытия колбы:

у моделей с чувствительным активатором пускового механизма капсула пробивается под силой бойка. Выпускается струя порошка.
В самовзрывных химический реагент активируется в колбе при достижении определенной температуры. Происходит реакция выделения газа, напор постепенно увеличивается. Корпус огнетушителя разрывается, происходит высыпание порошка с образованием струи или облака тушащей смеси;
У ручных ОП снимается крышка, после чего порошок высыпают.

Огнетушители бывают разных размеров и форм: шаровидные, плоские или продолговатые. Огнетушители бывают одноразовые или перезаряжающиеся.

Такие самосрабатывающие системы используют в местах, которые редко обслуживаются персоналом или на автономных объектах, серверных комнатах и иных помещениях. Радиус действия от 7 до 9 кубических метров. Есть настенные, высотные и средневысотные модули.

Технические характеристики

№ п/п	Наименование показателей	Значения
ОП-5 (б)	ОП-5 (г)	ОП-5(з)
1.	Вместимость, л	–	–	5,75±0,81
2.	Масса огнетушащего вещества, кг	3,9±0,2	5±0,25	5±0,25
3.	Рабочее давление, МПа	0,9±0,1	1,4±0,2
4.	Масса огнетушителя брутто, кг	7,7±0,2	8,2±0,2	6,64+0,25
5.	Габаритные размеры, не более, мм
высота	420	575	470
ширина	150	200	175
диаметр	–	–	150
6.	Ранг огнетушителя по модельному очагу пожара:
класс В	55В	55В	70В
класс А	2А	2А	2А
7.	Длина струи ОТВ, не менее, м	3,0	3,0	3,0
8.	Продолжительность подачи ОТВ, с, не менее	–	–	10
9.	Диапазон температур эксплуатации, С°	-50…+50	-40…+50
10.	Срок службы, лет	10

Это интересно: Сроки службы (годности) огнетушителей разных видов

Основное предназначение огнетушителя ОП-5 и его технические характеристики

ОП-5 — огнетушитель порошковый, обладающий высокой степенью универсальности. Он эффективно борется с очагами возгорания, которые обозначаются буквами АВСЕ, где:

А — твердые вещества;
В — горючие жидкости;
С — газы;
Е — электроустановки, находящиеся под напряжением.

Огнетушащее изделие не используется при тушении кислот и щелочных металлов, способных гореть без доступа кислорода.

Огнетушитель ОП-5 легко приводится в рабочее состояние и не требует применения физической силы. В корпус закачан газ под давлением, который через 3-5 секунд после включения пускового механизма выбрасывает активное вещество к месту возгорания. Таково устройство огнетушителей ОП-5. Главные характеристики:

полная масса огнетушителя в снаряженном состоянии — 6,8-7,9 кг;
выброс порошка осуществляется на 3,5-4 м;
устройство устанавливается в специальные подставки или шкафы, подвешивается на стены с помощью кронштейнов;
срок службы — 10 лет;
плановая перезарядка осуществляется один раз за 5 лет;
хранятся изделия с порошком при температуре от -20 до +50°C;
газ в корпусе находится под большим давлением, обеспечивающим быстрый выброс порошка;
не допускаются падения оборудования с высоты, деформации корпуса и механические воздействия, изменяющие габариты изделия;
стоимость изделия — 350-600 руб.

Потушить огнетушителями ОП можно твердые, жидкие и газообразные вещества. Тушение происходит за счет лишения очага возгорания кислорода. Применение веществ химических в огнетушителях не предусмотрено. Со своим назначением справляется мелкодисперсный порошок. Для тушения мелких очагов ОП-5 — лучший выбор.
