Как выбрать пенный огнетушитель

Применение

Порядок использования ОВП мало чем отличается от стандартного алгоритма для других подобных устройств:

• Снять со стены (пожарного щита) или достать из пожарного шкафа.
• Доставить к очагу пожара, так чтобы не было прямой угрозы для здоровья от огня, теплового воздействия высокой температуры, ядовитого дыма.
• Направив насадку на огонь, нажать рычаг.
• Так как подача пены перекрывается, можно поменять место для более эффективного тушения, ликвидации очага.

Использованные огнетушители необходимо отправить на перезарядку, на предприятие, имеющее соответствующую лицензию МЧС России, с которым заключен договор на обслуживание, проверку, замену таких устройств, имеющихся на балансе организации.

На эту тему ▼

Порядок применения огнетушителей

Пенного, порошкового, углекислотного типа

Воздушно-пенные огнетушители применяют для тушения пожаров только при положительной температуре воздушной среды от + 5–50℃. Обязательная перезарядка закачного устройства – 1 раз в год, исключение составляют следующие случаи:

• 1 раз в 2 года, если используется многокомпонентный углеводородный пенообразователь, о чем имеется соответствующая информация в техническом паспорте изделия.
• В сроки, рекомендованные изготовителем, если при производстве корпус внутри покрывается полимерным защитным покрытием или он выполнен из нержавеющей стали, а также если используется фторсодержащий пенообразователь в герметичной емкости, смешиваемый с водой в корпусе изделия только непосредственно перед применением. Как правило, тогда срок перезарядки таких современных ОВП – 1 раз в 5 лет.

Важно!!! На защищаемом объекте должен быть запас огнетушителей или договорные отношения со специализированной организацией для того, чтобы на период проверки, ремонта или плановой перезарядки огнетушителей была возможность их равноценной замены по видам и количеству. Полезный материал по теме: Основоположники пенного пожаротушения

Полезный материал по теме: Основоположники пенного пожаротушения

Обзорное видео

Какие бывают огнетушители

По типу изолирующего вещества огнетушители делятся на:

• пенные (химические, воздушно-механические);
• порошковые;
• газовые (углекислотные, хладоновые);
• водные;
• комбинированные.

По системе подачи активного вещества:

• Давление создается при смешивании химических компонентов.
• Давление поступает из отдельного баллона, находящегося в огнетушителе.
• Давление было закачено в баллон извне.
• Давление создается самим активным компонентом.

По типу пускового приспособления:

• с вентилем;
• с пистолетной ручкой;
• с рычагом;
• с пуском, связанным с постоянным источником давления.

По объему баллона:

• ручные переносные с объемом баллона до 5 литров;
• переносные промышленные с объемом баллона от 5 до 10 литров;
• передвижные и стационарные с объемом баллона более 10 литров.

Количество разновидностей постоянно увеличивается, так как происходит модификация конструкций, изменения в целях повышения эффективности, совершенствование и создание новых огнетушителей. Маркировка средств пожаротушения производится с помощью букв, обозначающих вид, и цифр, определяющих объем.

Нормы проверки и заправки

Нормативные документы, к которым относятся два действующих ГОСТа: Р 51057 и Р 51017 определяют необходимость постоянной проверки и перезарядки огнетушителей. Если модель была использована, то заряд должен быть полностью заменён. Дозаправка огнетушителя требуется лишь тогда, когда в нём теряется требуемое давление.

Полный список сроков проверки и заправки в зависимости от типа ОТВ:

• Для моделей, заполненных водой и водой с различными добавками, а также пеной, проверка и перезарядка должна осуществляться как минимум 1 раз в год.
• Для устройств, в которых используется порошковый наполнитель предусмотрена ежегодная проверка, а заправка осуществляется минимум 1 раз в пять лет;
• Все огнетушители с углекислотой и хладоном 1 раз в год взвешиваются для проверки давления и 1 раз в пять лет заправляются ОТВ.

Помимо представленных рекомендаций существуют и другие правила, связанные с эксплуатацией, проверкой и заправкой огнетушителей:

• В тех случаях, когда заряд ОТВ, состоящий из нескольких компонентов, содержит в себе углеводородную разновидность пенообразователя, огнетушители нужно перезаряжать как минимум 1 раз в 2 года;
• Устройства, которые произведены из нержавеющих марок стали и внутри покрыты полимерами, должны проверяться с учётом рекомендаций фирмы-производителя. Это правило также относится к моделям, в которых ОВД содержит фтор. При этом, минимум 1 раз в 5 лет данные модели должны полностью проверяться и перезаряжаться.

Для того, чтобы специализированная компания могла заниматься проверкой, освидетельствованием и перезарядкой огнетушителей, она должна отвечать некоторым обязательным требованиям:

• У компании есть своя производственно-складская база с достаточным количеством помещений, которые оборудованы вентиляцией приточно-вытяжного типа;
• У компании имеется всё необходимое оборудование, с помощью которого осуществляются регламентные испытания;
• У фирмы есть требуемый инструмент, с помощью которого осуществляется разборка и ремонт поступающих огнетушителей;
• Специализированная компания задействует ёмкости, в которые собираются заряды ОТВ различных типов;
• Наличие оборудования, с помощью которого осуществляется перезарядка или утилизация огнетушащих веществ;
• Наличие собственных камер для покраски и сушки всех элементов корпуса огнетушителя;
• У компании должно быть оборудование для осуществления различных испытаний, связанных с гидравликой и пневматикой;
• Наличие штата персонала;
• Наличие специальной лицензии, которая позволяет осуществлять работы.

Порошковые огнетушители со встроенным источником давления.

Порошковые огнетушители используются в качестве первичного средства тушения пожаров класса А (твердых веществ), В (жидких веществ), С (газообразных веществ) и электроустановок, находящихся под напряжением до 1000 В. Порошковые огнетушители со встроенным источником давления (ОПУ) используются для защиты легковых и грузовых автомобилей, техники сельскохозяйственного назначения. Многие организации и предприятия оснащаются устройствами пожаротушения с порошковым зарядом. Огнетушители этого вида можно увидеть как в офисах, гостиницах, ресторанах так и в гаражах, мастерских и машинных залах. С высокой эффективностью порошковые огнетушители применяются для защиты дачных домов, коттеджей и частных квартир.

Огнетушащее вещество.

Огнетушащий порошок в заряде огнетушителя ОП представляет собой мелкодисперсную смесь карбонатов, фосфатов, неорганических солей, высокодисперсного диоксида кремния и добавок для текучести нерастворимых в воде минералов и их смесей. Огнетушащая способность порошков общего назначения повышается с увеличением их дисперсности (уменьшение размера частиц). Порошковые огнетушители успешно применяются для тушения первичной стадии возгораний твердых (класс А), жидких (класс В), газообразных (класс С) веществ, а так же электроустановок под напряжением до 1000В.

Устройство огнетушителя.

На рисунке приведено устройство переносного порошкового огнетушителя. Он состоит из:

1. Рычага запорно-пускового устройства
2. Шланга
3. Насадка (пистолета)
4. Сифонной трубки
5. Газового баллончика или устройства газогенератора ГГУ
6. Корпуса

Принцип действия.

 Принцип действия огнетушителя основан на использовании энергии сжатого газа для аэрирования и выброса огнетушащего порошка. Для создания избыточного давления в корпусе огнетушителя используется газогенерирующее устройство ГГУ или баллончик с сжатым инертным газом. Для приведения огнетушителя в действие необходимо выдернуть опломбированную чеку и отвести вверх рукоятку запуска, при этом боек приводит в действие источник газа, в результате чего рабочий газ через газоотводную трубку или отверстия в корпусе газогенератора ГГУ аэрирует порошок и создает внутри корпуса огнетушителя требуемое избыточное давление. Для создания необходимого давления в огнетушителе необходимо выждать не менее 5 секунд. Подача порошка к очагу возгорания производится путем нажатия на рычаг пистолета-распылителя.

Какие существуют недостатки применения ОВП

Недостатки обуславливают особенность мер по хранению и обслуживанию. Список минусов:

1. замерзают при низких температурах;
2. ОТВ с химдобавками приводит к коррозии металлов, может создавать реакции с отдельными веществами. Но влияние уменьшается, если после тушения очистить поверхность;
3. требуют частой перезарядки (раз в год обязательно);
4. эффективность снижается по мере выпуска струи;
5. тяжелые;
6. баллоны часто меняют из-за коррозии;
7. необходимо чистить выпускные отверстия;
8. время выпуска, сила и дальность струи зависит от температуры;
9. слабо охлаждает очаг горения.

Достоинство ОВП: высокая продолжительность действия (выпуска струи) в 20 – 60 сек. Другие плюсы: короткое время активации (3 сек.), простота в заправке и дешевизна.

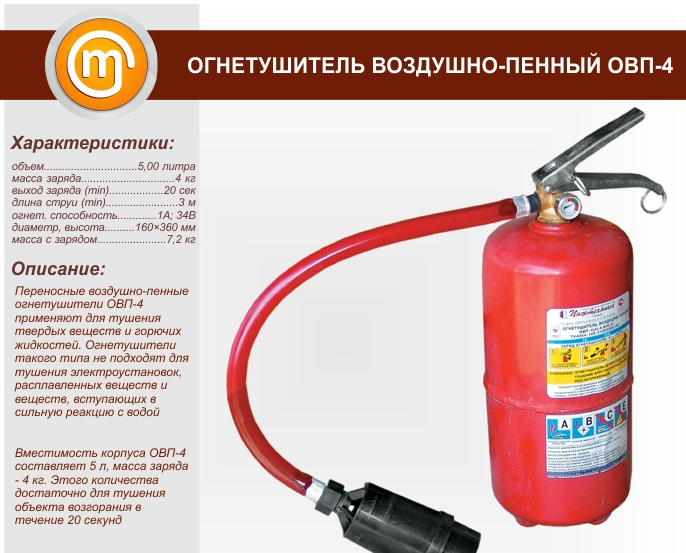

Назначение воздушно-пенных огнетушителей

Воздушно-пенные устройства предназначены для подавления возгораний горючих жидкостей (класс В) и тлеющих твердых материалов (класс А).

В связи с тем, что огнетушащий заряд обладает высокой коррозионной активностью, нельзя применять воздушно-пенные огнетушители для защиты электрооборудования под напряжением, а также для тушения щелочных металлов и материалов, горение которых происходит без участия кислорода.

Виды воздушно-пенных огнетушителей

ОВП классифицируют по нескольким признакам:

1. Способу создания давления в корпусе:
   • закачные;
   • с баллоном высокого давления.
2. Способу перемещения к очагу возгорания:
   • переносные (масса не более 20 кг);
   • передвижные (масса до 400 кг);
   • стационарные.

Принцип действия ОВП

Срабатывание воздушно-пенного огнетушителя происходит за счет использования энергии сжатого газа, который способствует подаче огнетушащего вещества через насадку пены средней кратности.

ОТВ перемещается под давлением в пеногенератор, где распыленная струя вспенивается и выбрасывается на огонь.

В качестве ОТВ в воздушно-пенных огнетушителях используют специальный состав пенообразователя, который составляет 4 – 6% от объема всего заряда.

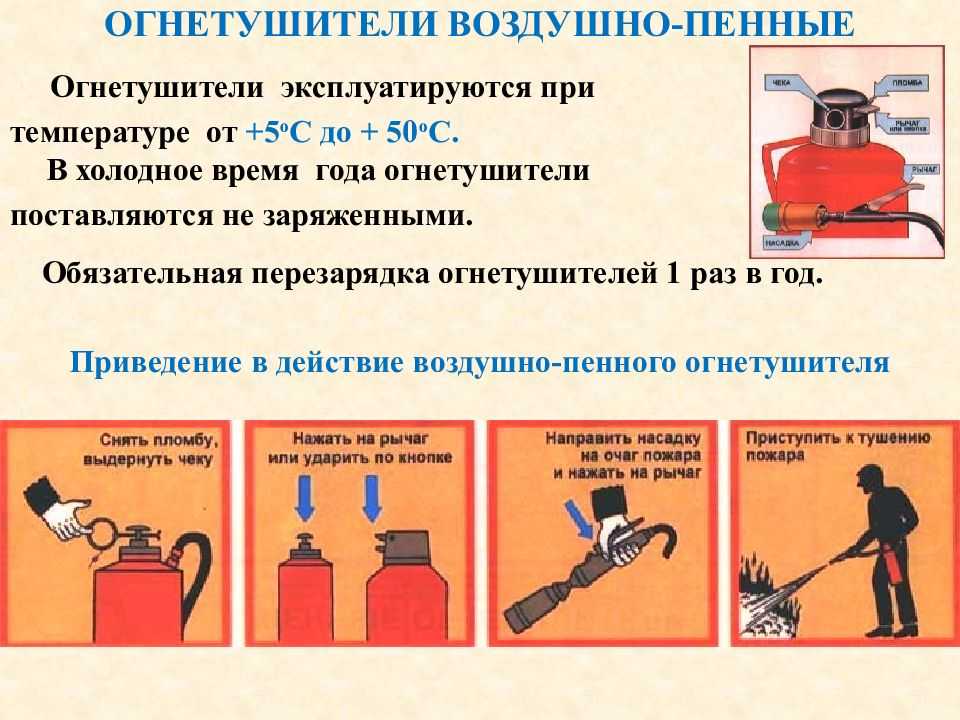

Порядок эксплуатации ОВП

В случае возникновения пожара необходимо совершить следующие действия:

1. Отключить электрооборудование.
2. Сообщить в службу пожарной охраны по номеру 01 о пожаре.
3. По мере возможности вывести людей из здания.
4. Приступить к подавлению огня при помощи первичных средств пожаротушения. ОВП приводятся в действие таким образом:

• устройство снимается с места постоянного расположения и подносится к очагу возгорания;
• срывается пломба и выдергивается защитная чека;
• нажимается рычаг (кнопка);
• раструб направляется на огонь и происходит его тушение.

Огнетушитель следует держать в вертикальном положении. Длительность подачи ОТВ составляет 20–60 секунд в зависимости от объема устройства.

Тушение необходимо осуществлять с наветренной стороны на расстоянии не ближе 3 м от огня. Если после подавления пожара в огнетушителе остался заряд, его следует выпустить нажатием кнопки и отправить устройство на перезарядку.

Меры безопасности в работе с ОВП

Перезарядка ОВП выполняется 1 раз в году или после его применения. При этом заменятся раствор пенообразователя, а наполненность баллона проверяется посредством взвешивания.

Техническое обслуживание ОВП должны проходить 1 раз в год (для устройств с рычажным запорным механизмом) и 1 раз в квартал (для ОВП с вентильным запором). Осмотр и освидетельствование производят специалисты на зарядных станциях.

Запрещено наносить удары по корпусу ОВП, запорно-пусковому устройству и соединительной трубке, срывать пломбы и использовать огнетушитель с вышедшим из строя предохранительным клапаном.

2.1.Основы теории горения. Виды горения, их характеристика
2.2. Виды пожаров. Параметры, характеризующие пожар. Поражающие факторы пожара
2.3. Классификация пожаров и рекомендуемые средства пожаротушения
Глава 3. Пожарно_техническая классификация строительных материалов, конструкций, помещений и зданий
3.1. Пожарно-техническая классификация строительных материалов
3.2. Пожарно-техническая классификация строительных конструкций по пожарной безопасности, а зданий по огнестойкости
3.3. Категории помещений по взрывопожарной и пожарной опасности
Глава 4. Способы и средства профилактики пожаров
4.2. Требования к способам обеспечения пожарной безопасности системы противопожарной защиты
4.3. Противовзрывные и противопожарные требования к планировке производственных зданий и помещений
4.4. Назначение и устройство противопожарных разрывов, стен, дверей, ворот, зон, перекрытий, лск, отсекателей, огнепреградителей и противодымной защиты зданий
4.5. Пожарная безопасность технологических процессов
4.6. Организационно — технические мероприятия по предотвращению распространения пожаров и взрывов
4.7. Пожарная сигнализация (привести схемы). Тепловые, дымовые и световые извещатели
4.8. Знаки пожарной безопасности. Противопожарные инструктажи
Глава 5. Способы и средства тушения пожаров
5.1. Способы тушения пожаров. Классификация, характеристика и выбор огнетушащих веществ
5.2. Виды огнетушителей
5.3. Классификация огнетушителей
5.4. Выбор огнетушителей. Эффективность их применения в зависимости от класса пожара и заряженного отв
5.5. Устройство, порядок работы, характеристики и область применения углекислотных огнетушителей оу.
5.6.Устройство, порядок работы, характеристики и область применения воздушно-пенных огнетушителей овп

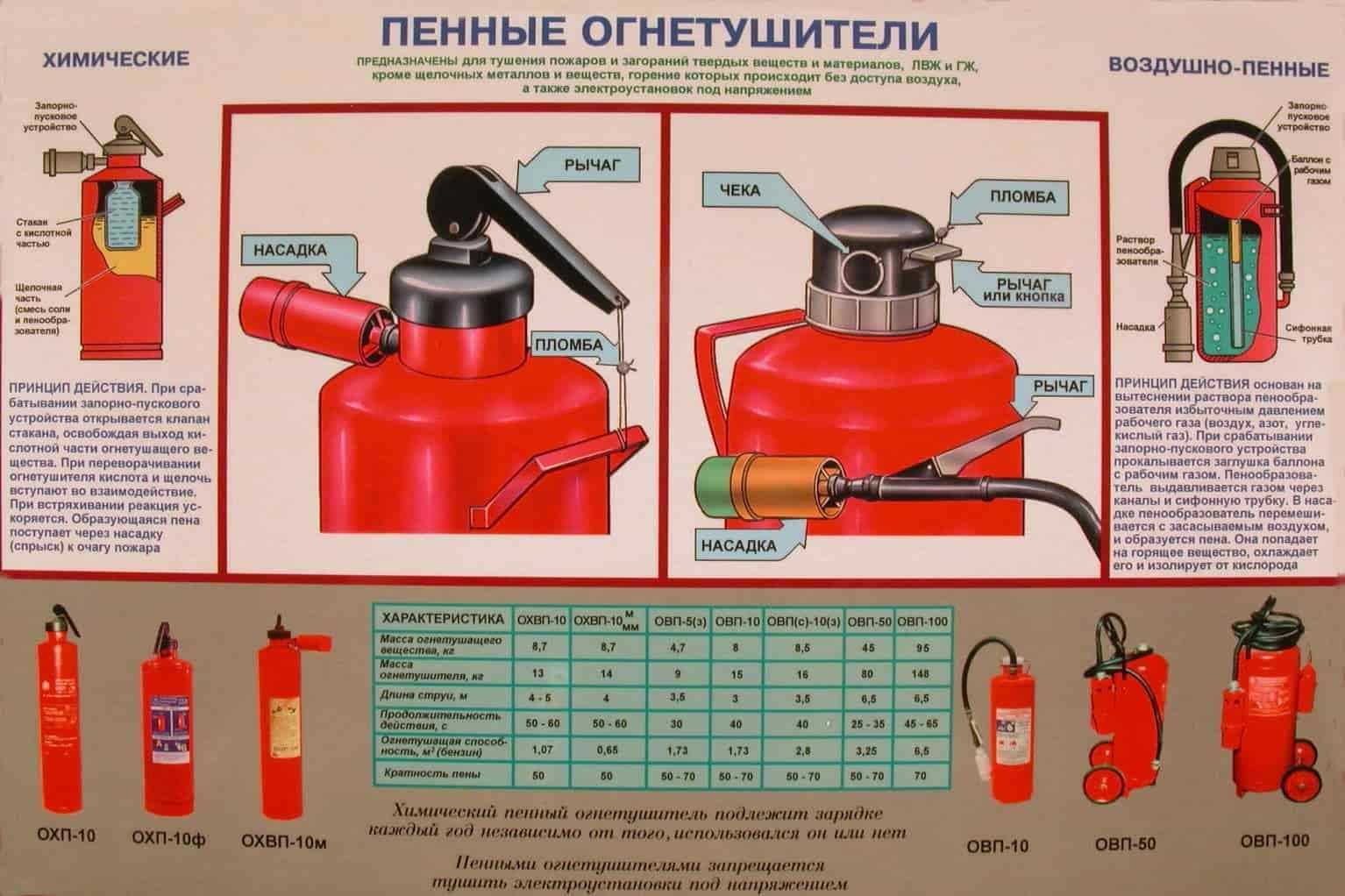

Химические пенные (ОХП)

ОХП

– это огнетушители с зарядом химических веществ, которые в момент приведения огнетушителя в действие вступают в реакцию с образованием пены и избыточного давления.

За исключением случаев, когда огнетушащий заряд способствует развитию процесса горения или является проводником электрического тока.

Огнетушащий заряд ОХП состоит из двух частей:

• щелочной

  – представляющей собой водный раствор двууглекислой соды NaHCO 3 с добавкой небольшого количества вспенивателя (паста РАС или карбоксиметил-целлюлоза);
• кислотной

  – смесь серной кислоты H 2 SO 4 c сернокислым окисным железом Fe 2 (SO 4) 3 .

Щелочную часть заряда заливают в корпус 6
огнетушителя (рис.1), а кислотную – в специальный полиэтиленовый стакан 7
, расположенный в горловине корпуса огнетушителя. При соединении обеих частей заряда образуется химическая пена, состоящая из множества мелких пузырьков, заполненных углекислым газом:

2NaHCO 3 +H 2 SO 4 = Na 2 SO 4 +2H 2 O+2CO 2

6NaHCO 3 +Fe 2 (SO 4) 3 = 3Na 2 SO 4 +2Fe(OH) 3 +6CO 2

Образующийся углекислый газ интенсивно перемешивает, вспенивает щелочной раствор и выталкивает его через спрыск наружу. Вспениватель и гидроокись Fe(OH) 3 повышают стойкость пены.

Виды

Промышленность выпускает несколько видов ручных химических пенных огнетушителей. В комплект поставки зарядов к ОХП входят кислотная и щелочная части, которые упаковывают в герметичные полиэтиленовые пакеты. Наибольшее распространение в народном хозяйстве получил огнетушитель ОХП-10. При его зарядке щелочную часть заряда растворяют в 8,5 л воды, имеющей температуру 18…30 0 С, и после охлаждения заливают раствор в корпус огнетушителя. В зимний период в щелочной заряд добавляют этиленгликоль или антифриз или тосол.

Кислотную часть заряда растворяют в воде при температуре 80…100 0 С так, чтобы объем раствора составляет 450 мл и после охлаждения, заливают в полиэтиленовый стакан, вставленный в горловину корпуса.

Недостатки ОХП

Огнетушители типа ОХП обладают рядом недостатков:

• узкий температурный режим работы;
• зависимость параметров (время выброса заряда, дальность струи) от температуры окружающей среды;

• возможность повреждения объекта тушения;
• невысокая огнетушащая способность;
• необходимость перезарядки (1 раз в год);
• необходимость усиленного антикоррозионного покрытия корпуса огнетушителя.

Наиболее распространенным является ОХП-10
. Он представляет собой стальной сварной баллон изготовленный из листовой качественной углеродистой стали.

Рис. 1 Огнетушитель химический пенный ОХП-10

1 — ручка; 2 — пусковая рукоятка; 3 — шток; 4 — пружина; 5 — клапан; 6 — корпус; 7 — полиэтиленовый стакан.

Принцип работы ОХП

Принцип работы огнетушителя:
необходимо взяться за ручку и поднести огнетушитель к очагу пожара, прочистить спрыск, поднять рукоятку 2
(повернуть по часовой стрелке), в результате чего клапан 5
вместе со штоком 3
поднимется вверх, пружина 4
сожмется; одной рукой взяться за ручку 1
, опрокинуть огнетушитель вверх дном, встряхнуть, верхнюю часть уложить на предплечье второй руки, направить струю на очаг загорания.

Учитывая наличие в зарядах серной кислоты, необходимо проявлять максимум осторожности, как при зарядке, так и при работе с огнетушителем. Количество заряда характеризуется кратностью получаемой пены

Для определения кратности пены в стеклянный цилиндр помещают 0,01 объема раствора кислотной части заряда (4,5 мл), а затем, соблюдая меры предосторожности, доливают 0,01 объема раствора щелочной части заряда (88 мл). 20+-2 0 С. Объем образующейся химической пены V

n
вычисляют с точностью до 5 мл. Кратность полученной пены определяют по формуле К =

V n

/(4,5+88).

Количество заряда характеризуется кратностью получаемой пены

Для определения кратности пены в стеклянный цилиндр помещают 0,01 объема раствора кислотной части заряда (4,5 мл), а затем, соблюдая меры предосторожности, доливают 0,01 объема раствора щелочной части заряда (88 мл). 20+-2 0 С

Объем образующейся химической пены V

n
вычисляют с точностью до 5 мл. Кратность полученной пены определяют по формуле К =

V n

/(4,5+88).

Огнетушитель ОХП-10 используют на стационарных объектах, транспорте, сельскохозяйственных машинах и агрегатах при температурах 5…45 0 С.

Производительность по пене…………………………..…………….…… 43,5 л;

Полезная ёмкость корпуса……………………………………..…………. 8,7 л;

Дальность подачи струи пены……………………………….………..….. 6 м;

Продолжительность действия …………………..……………………….. 60 сек;

Кратность выхода пены ……………………………….……………….… 5;

Площадь тушения, не более ……………………………………………… 1 м 2 ;

Масса огнетушителя с зарядом…………………………….……………. 14 кг;

Требования к хранению ОВП

Правила хранения, перевозки и содержания (НПБ 166-97):

1. места, защищенные от осадков, грязи, солнечных лучей, нагрева от отопительных приборов или климата;
2. температурный режим хранения от +5 до +50 °C, иначе заряд замерзнет. На заказ выпускают более устойчивую к холодам смесь;
3. вертикальное положение;
4. приемы эксплуатации включают необходимость ежеквартально 2 – 3 мин. наклонять слегка емкость в разные стороны для перемешивания;
5. ОТВ чувствительное к соединениям нефти (топливо, смазка) – тушащий состав станет непригодным;
6. отдаленность от возможного очага возгорания в общественных зданиях – не менее 20 м.

Особенность пены: надежнее воды изолирует поверхность от кислорода, пленка тушащего вещества держится долго, не испаряется, имеет лучшие огнепреграждающие свойства

Одновременно имеет проникающую способность, что важно при тушении складированных предметов

Назначение огнетушителей ОВП

Аппараты подходят для борьбы с очагами огня:

• тлеющих и горючих веществ в цехах производственных предприятий, складских объектах, гаражах и автомастерских (дерево, ГСМ и т.д.);
• компонентов твердой и густой консистенции, которые при возгорании плавятся и быстро распространяются по периметру (полимеры, пластики, различные смазки и эмали);
• твердых материалов.

Запрещено задействовать огнетушитель ОВП для гашения возгораний в электрическом оборудовании, силовой, осветительной технике под напряжением, щелочных металлов, газов, материалов, которые горят при отсутствии доступа кислорода. Это может привести к поражению людей электрическим током и более быстрому распространению пожара.

Требования к хранению ОВП

Правила хранения, перевозки и содержания (НПБ 166-97):Особенность пены: надежнее воды изолирует поверхность от кислорода, пленка тушащего вещества держится долго, не испаряется, имеет лучшие огнепреграждающие свойства

Одновременно имеет проникающую способность, что важно при тушении складированных предметов

На производстве и в быту массово применяют различные электрические приборы и устройства. Доставка электроэнергии, которая необходима для их функционирования, происходит по электрической проводке. Источник электроэнергии имеет высокую мощность, которая в штатном режиме эксплуатации сети расходуется на обеспечение функционирования нагрузки (электроприемника).

Короткое замыкание как кабельной линии, так и внутренних цепей электротехнического оборудования не всегда отслеживается автоматами. В этой ситуации мощность выделяется на цепях передачи тока, что сопровождается их быстрым нагревом с плавлением полимерной изоляции и воспламенением электрооборудования в тяжелых случаях.

Применение по классу пожара

Перечисленные выше характеристики и параметры современных огнетушителей определяют их использование для тушения пожаров, которые различаются классами опасности. Самыми универсальными являются порошковые и углекислотные модели. Они могут быть задействованы для тушения практически всех типов пожаров.

А какие классы вообще существуют?

• Класс «А» — пожары, в которых горят различные твёрдые вещества и материалы;
• Класс «В» — возгорания, охватившие жидкие вещества;
• Класс «С» — пожары, в которых необходимо тушить газообразные материалы;
• Класс «D» — возгорания, которые охватили металл и металлосодержащие компоненты;
• Класс «Е» — происшествия, затрагивающие исключительно электроустановки под большим напряжением.
• Класс «F» — горение радиоактивных материалов и отходов

Разберём несколько видов огнетушителей, которые могут использоваться при пожарах.

• Углекислотные устройства чаще всего задействуются для локализации огня на пожарах класса «В», «С» и «Е». Они не могут использоваться пожарными для ликвидации возгорания класса «А». Заряд данных моделей состоит из диоксида углерода и углекислого газа. Через сопло подаётся очень холодная газовая струя, которая может образовать туман, иней или небольшие снежные хлопья. С помощью углекислотных моделей можно легко вытеснить кислород и существенно снизить температуру горения.
• Порошковые огнетушители одновременно задействуют для борьбы с огнём газ и порошковые соединения. С помощью последнего смесь ОВД выталкивается и взрыхляется. Серьёзным недостатком ОП можно считать частые повторные возгорания, после тушения очага.

Виды и технические характеристики ОВП

Наиболее популярная модель – десятилитровый ОВП-8

При выборе важно посмотреть таблицу параметров и учесть огнетушащую способность: цифра в обозначении означает площадь в кв. м., буква – класс огня

Модели и характеристики ОВП
Тип	Объём корпуса (л)	Масса заряда (кг/л)	Рабочее давл. (Мпа)	Пр-ть подачи ОТВ (сек)	Длина струи (м)	Огнетушащая способность по классу	Вес (кг)	Габариты (ø, h)
А	В
ОВП-4	5,0 ± 0,2	4 ± 0,2	1,6 ± 0,06	20	3	1А	34В	7,2 ± 0,5	160 × 360 164 × 380 168 × 400
ОВП-8	10 ± 0,5	8 ± 0,5	1,6 ± 0,08	30	4	2А	55В	11,5 ± 0,5	160 × 540 164 × 560 168 × 580
ОВП-40	50 ± 2,5	42 ± 2,1	1,6 ± 0,2	40	6	4А	144В	70,0 ± 0,5	270 × 870 250 × 850 280 × 880
ОВП-80	100 ± 5,0	84 ± 4,2	1,6 ± 0,2	60	6	6А	233 В-2	130,0 ± 0,5	400 × 1150 380 × 1050 410 × 1160
