Первичные средства пожаротушения. углекислотный огнетушитель

Маркировка

Каждый огнетушитель обязательно маркируется.

Все модели имеют свою сокращённую аббревиатуру:

• водный (ОВ);
• воздушно-эмульсионный с фторсодержащим зарядом (ОВЭ);
• воздушно-пенный (ОВП);
• порошковый (ОП);
• углекислотный (ОУ);
• хладоновый (ОХ).

Однако это ещё не всё и согласно правилам ГОСТа, маркировка включает в себя следующую информацию, которая позволяет определить:

• Вид устройства;
• Массу заряда огнетушителя;
• Тип и класс модели;
• Разновидность конструкции;
• Условные, а также дополнительные обозначения.

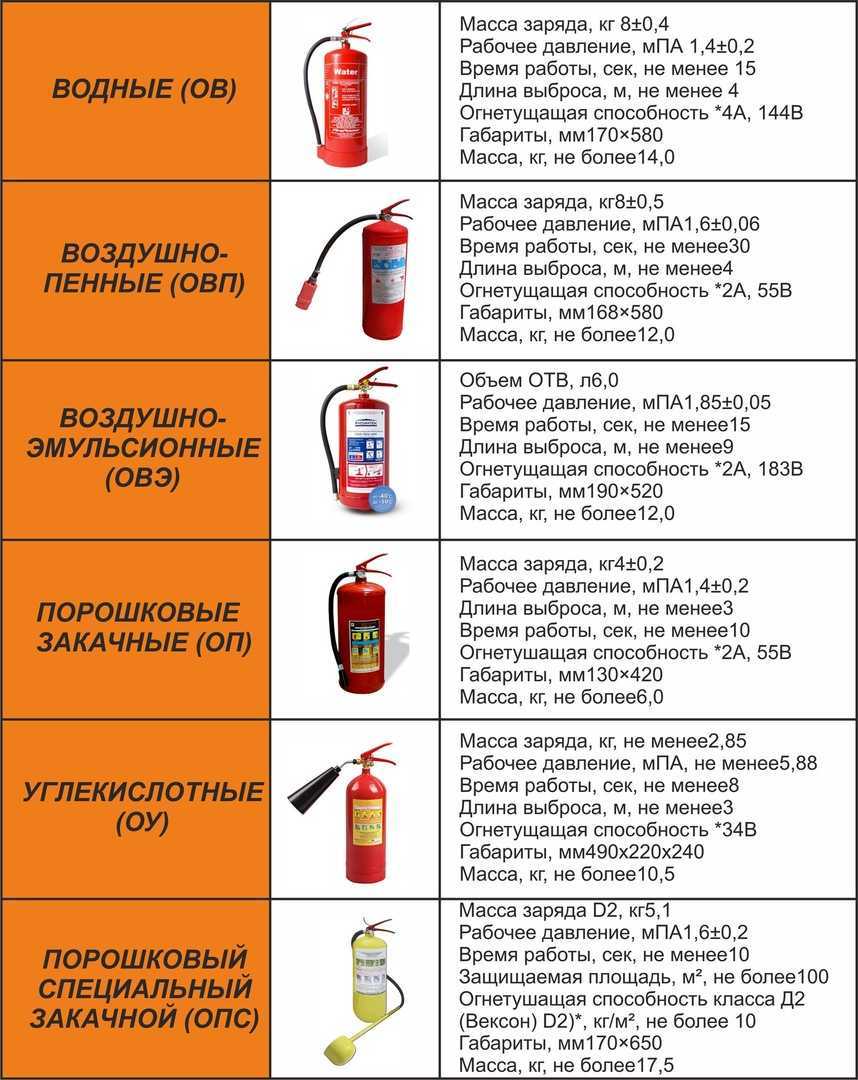

Далее приводим иллюстрацию, которая наглядно демонстрирует примерную маркировку огнетушителей:

Помимо этого, на запорно-пусковом устройстве содержится следующая важная информация:

• Месяц выпуска – 2 знака;
• Год производства – 2 знака;
• Общая масса заряда ОТВ – 3 знака.

Для наглядности, разберём маркировку: ОП – 4(з) – ABCE – 02.

Подробнее рассмотрим каждый символ:

• ОП – порошковый вид;
• Масса заряда ОТВ – 4 килограмма;
• Тип устройства – Закачной;
• Класс возгораний, при тушении которых может использоваться – АВСЕ;
• Модель – 02.

Интересно, что в обозначениях могут находиться ещё три буквы: К, Р и М. Они обозначают компактную, тонкораспылённую и мелкодисперсную струю.

Этикетка огнетушителя может нести и другую информацию.

Рассмотрим несколько наглядных примеров:

• 2А 55В С Е – огнетушитель охватывает 2 квадратных метра для пожаров класса «А», 55 квадратных метров для пожаров класса «В», а для классов «С» и «Е», метраж не указывается;
• Ст – 50А – это определение стали баллона.

К специфическим параметрам маркировки может относится определение места использования, устойчивость к вибрации и взрыву.

Это интересно: Огнетушитель переносной порошковый ОПУ-2: ТТХ и описание

Правила использования и обслуживания

Размещать углекислотные огнетушители следует только в доступных местах, при этом они должны быть заметны издалека. Необходимо исключить попадание на корпус прямого солнечного света, а также тепловой радиации от отопительных приборов. Температурный диапазон ОУ в режиме эксплуатации и хранения от — 40°С до + 50°С. В случае пожара, следует сорвать чеку, блокирующую запорный механизм, после чего направить раструб на очаг возгорания и нажать на рычаг.

Углекислотные огнетушители являются многоразовыми устройствами, с возможностью большого количества циклов перезарядки, но такие операции проводятся только на специальном оборудовании и специализированными организациями. Один раз в пять лет, начиная с даты изготовления, баллон ОУ проходит освидетельствование. Каждые два года проводится контроль массы заряда. Транспортировать ОУ допускается всеми видами транспорта и в любом положении.

Заметка эксперта

Задать вопрос эксперту

Перед тем, как пользоваться углекислотным огнетушителем, обязательно следует проверить даты последнего освидетельствования, указанные на бирке или в паспорте.

Особенности эксплуатации

Вам доводилось применять огнетушитель в быту?

В случае использования средства в закрытом помещении, после, обязательно следует его проветрить во избежание отравления парами углекислоты. Во время работы могут наблюдаться:

• Уменьшение давления паров диоксида углерода при отрицательных температурах окружающей среды, и как следствие уменьшение эффективности работы;
• Появление статического заряда на раструбе из полимерных материалов.
• Появление значительных температурных напряжений из-за резкого понижения температуры в зоне горения.

Читайте так же:
  Пожарная сигнализация аутроника

Чтобы избежать повреждений связанных с появлением температурных напряжений, раструб следует направлять исключительно в центр возгорания. Чтобы избежать накопления статического заряда, особенно на объектах где эксплуатация оборудования производится в безыскровом или слабо электризованном режиме, следует использовать ОУ только с металлическими диффузорами.

При использовании передвижных ОУ с большим объемом, и особенно в закрытых помещениях, обязательно следует использовать кислородную маску или другие средства защиты органов дыхания. Это необходимо, поскольку с началом активации происходит быстрое сокращение доли кислорода в окружающем воздухе, что может привести к потере сознания. Инструкцию по применению читайте в статье: Ликвидация очага возгорания с помощью огнетушителя — инструкция.

Углекислотные огнетушители, на сегодня, являются самыми популярными в использовании, как в промышленной, так и гражданской сферах, несмотря на большое количество условностей эксплуатации. Эффективная деактивация очага возгорания и вместе с тем довольно простое устройство во многих случаях позволяют избежать больших повреждений, так как устройство легко приводится в действие и в то же время, содержимое баллона в значительной степени не повреждает окружающую обстановку.

Разновидности углекислотных огнетушителей

ОУ-3 — это один из видов углекислотных огнетушителей, имеющий такие характеристики:

•  Длина струи составляет 3 метра.
•  В баллон вмешается 4,3 литра противопожарного вещества.
•  Масса полного, готового к использованию агрегата составляет 11 килограммов.
•  ОУ-3 можно использовать при температуре окружающей среды от -40 до +50 градусов по Цельсию.
•  Срок использования составляет один год.

Огнетушитель ОУ-5 имеет такие характеристики:

•  Масса агрегата составляет 17 килограммов.
•  Длина струи достигает трех метров.
•  Можно использовать при температуре окружающей среды от -40 до +50 градусов по Цельсию.
•  При этом срок службы огнетушителя ОУ-5 может составлять около пяти лет при правильных условиях хранения.

Огнетушитель ОУ-2 — это еще один вид углекислотных огнетушителей, который характеризуется такими параметрами:

•  Вместимость баллона составляет всего лишь 2,68 литра.
•  При этом выброс вещества проходит на расстояние двух метров.
•  Масса заполненного устройства составляет 8 килограммов.
•  Диапазон рабочих температур колеблется в пределах от -40 до +50 градусов по Цельсию.

Некоторые особенности применения

Углекислотный огнетушитель, инструкция к которому описана в данной статье, имеет такие особенности применения:

•  Возможность получения обморожения в результате резкого снижения температуры в узлах самого устройства.
•  Существует вероятность появления значительных тепловых напряжений, как результат очень резкого охлаждения возгорающихся объектов.
•  Существует риск сильного снижения количества кислорода в воздухе.
•  Пары углекислоты имеют токсическое влияние на человеческий организм. Они могут вызвать удушье и головокружение. При таких симптомах нужно сразу же вызывать скорую помощь.

Устройство

Огнетушитель состоит из таких деталей, как:

• стальной баллон, так как сталь наименее подвержена повреждениям и коррозиям;
• запорно-пусковое устройство, контролирующее подачу огнетушащего вещества;
• сифонная трубка;
• раструб;
• ручка, помогающая при переноске баллона.

Перед использованием огнетушителя необходимо избавиться от чеки или защитной пломбы.

Так как запорно-пусковое устройство пистолетного типа, то при нажатии на него диоксид углерода под давлением перемещается по сифонной трубке в раструб. В это время температура газа понижается до -70 градусов. Поэтому, во время тушения, запрещается дотрагиваться руками до раструба – есть риск получить обморожение кожи.

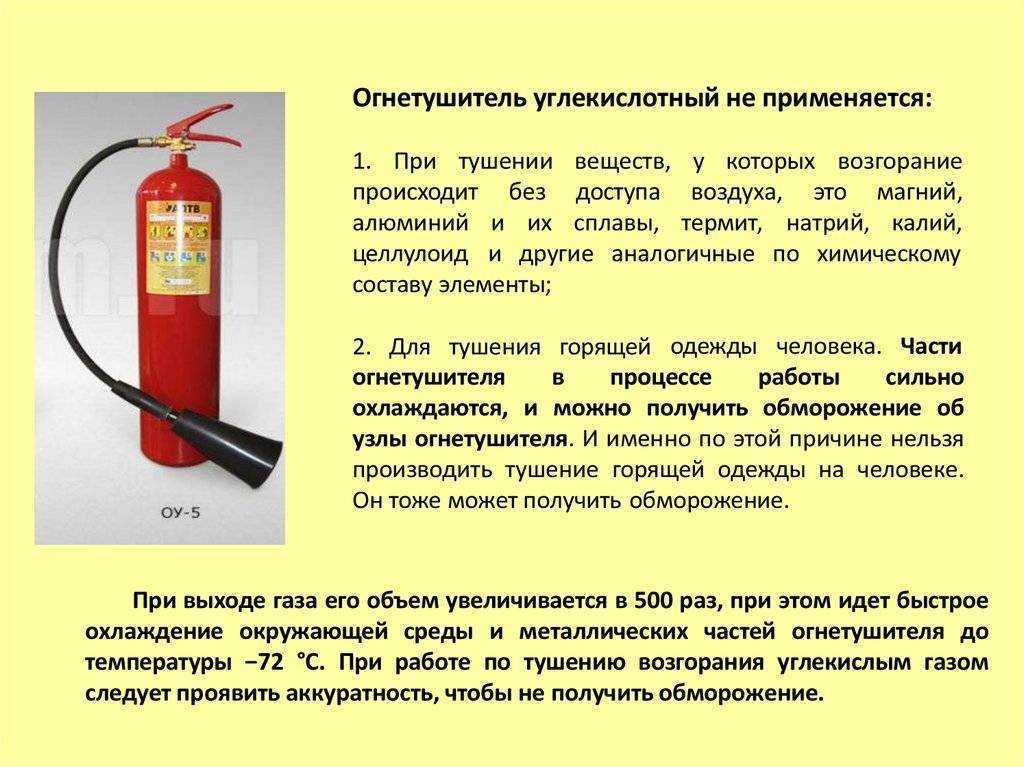

Запрет на тушение с помощью углекислотного огнетушителя

Для некоторых категорий объектов применение двуокиси для тушения запрещено. Противопоказания:

• возникновение огня без участия кислорода;
• тушение объектов категории А: твердые материалы (бумажные, деревянные предметы);
• категории D: металлы, например, Al, Mg, Ti, их сплавы;
• для тушения Na, Ca;
• для погашения химических соединений, обладающих способностью тлеть.

Углекислотные огнетушители, имеющие в своей конструкции металлический раструб, запрещено применять в процессе тушения объектов, находящихся под напряжением. Это обусловлено образованием угольной кислоты, которая обладает способностью проведения тока, при выходе вещества из баллона.

При ликвидации огня с помощью ОУ нельзя направлять раструб на объект с повышенной температурой, потому что из-за изменения температур возможно повреждение баллона, потеря герметичности и как следствие утечка взрывоопасных материалов.

Типы углекислотных огнетушителей

Огнетушители классифицируются по объему корпуса на:

• переносные от 5 кг. до 20 кг. (малолитражные – до 10 литров СО2 в баллоне) – имеют минимум эксплуатационных особенностей, могут быть использованы одним человеком;
• передвижные и стационарные от 35 кг. (от 10 литров заряда СО2) – тяжелые, со специальным передвижным устройством. Использовать их могут два человека, только совместными усилиями, прошедшие специальное обучение.

Переносные углекислотные огнетушители применяются для ликвидации очагов пожара в местах с присутствием офисной техники, электроприборов.

Передвижные баллоны с углекислотой состоят из спаренных огнетушителей, имеют трубки и раструб.

Передвижные ОУ применяются на больших промышленных предприятиях и в цехах, на морском и ж/д транспорте.

Углекислотный огнетушитель давление в баллоне

• 1 Давление в огнетушителях
• 2 Углекислотные огнетушители
  • 2.1 Огнетушители углекислотные ОУ-1, ОУ-2, ОУ-3, ОУ-4
  • 2.2 Огнетушители углекислотные ОУ-5, ОУ-6, ОУ-7
  • 2.3 Огнетушители углекислотные ОУ-10, ОУ-15, ОУ-20
  • 2.4 Огнетушители углекислотные ОУ-25, ОУ-40, ОУ-50, ОУ-80
• 3 Что показывает манометр на огнетушителе и можно ли ему доверять при осмотре

Сила давления в огнетушителях разнится в зависимости от их типа. Существуют огнетушители высокого и низкого давления

Название вполне говорящее, важно лишь знать определяющее значение

Если вытесняющее давление выше 2.5 МПа — высокого давления, если ниже — низкого.

Есть со встроенным источником, где давление образуется химической или термической реакцией. Так же, в таблице приведены несколько производителей, которые демонстрируют разное значение, хотя тип огнетушителя один и тот же. Это происходит в силу конструктивных особенностей.

Поэтому важно уточнять информацию у производителя конкретной модели

Давление на манометре огнетушителя

Давление в огнетушителе проверяется визуальным осмотром манометра, при наличии датчика. Сам датчик необязателен, он лишь для облегчения проверки. Индикатор давления должен быть в зелёной зоне.

Если давление в красной зоне, то огнетушитель может просто не сработать. Жёлтая зона находится за пределами нормы, показывает повышенное давление. Бывает на манометрах красная зона не только на стороне нуля, но и за пределами рабочей зоны зелёного цвета.

Это так же не оптимальное состояние, т.к. давление в баллоне выше наиболее подходящего. Такое происходит при повышенной температуре окружающей среды.

При нагревании идёт расширение, так ведь? Пониженное давление по тем же причинам может возникнуть, из-за не оптимальных температур. Требуемая температура указана в паспорте.

Без датчика проверка вряд ли удастся. Хотя, если огнетушитель углекислотный , в нём тушащим средством является сам газ. Теоретически, взвесив баллон и сравнив с паспортным весом, можно посмотреть насколько текущий вес ниже. Но для таких измерений, нужно хорошо учитывать нюансы и особенности огнетушителя и понимать возможность ошибки.

В чём измеряется давление в огнетушителях?

Давление принято измерять в мега Паскалях. 1 МПа равен 10 барам или 10 атмосферам, примерно. Для сравнения, в колёсах автомобиля 2.5 бара. Таким образом, если ОУ 2 имеет 5.

8 МПа, это приблизительно равно 58 барам, что очень много. Что ещё показывает давление в МПа? Оно показывает количество килограмм, которое давит на стенку изнутри на 1 см2.

 1 МПа = 10 кг/см2.

Какое давление выдерживает огнетушитель?

Углекислотный огнетушитель находится под давлением 5.7 МПа, при температуре 20С. Максимум же должен не более 15 МПа при 50С. Для данного типа огнетушителя, такое давление предусмотрено и допустимо. Исправный огнетушитель, гарантированно выдерживает своё рабочее давление. При том есть некий запас прочности.

Например ОУ 10 имеет рабочее давление 14.7 МПа, а при аттестации нагружается до 22.1 МПа. Вероятно он выдержит и чуть больше, т.к. это давление не на разрушение, а для проверки необходимого запаса прочности.

Таким образом, огнетушитель держит рабочее давление, плюс имеется определённый запас прочности.

Давление при испытании огнетушителей

• Передвижные огнетушители низкого давления закачного типа, испытывают гидростатическим давлением в 1.8 от максимального рабочего, но не ниже 2 МПа, т.е. перегружая на 80%.
• Огнетушители с газовым баллоном или газогенераторным элементом, испытывают давлением в 1.3 от рабочего максимального, но не ниже 1.5 МПа.
• Передвижные хладоновые со сжатым газом, в 2.7 от рабочего давления.
• Воздушно-пенные испытываются гидравлическим давлением 2.4 МПа.

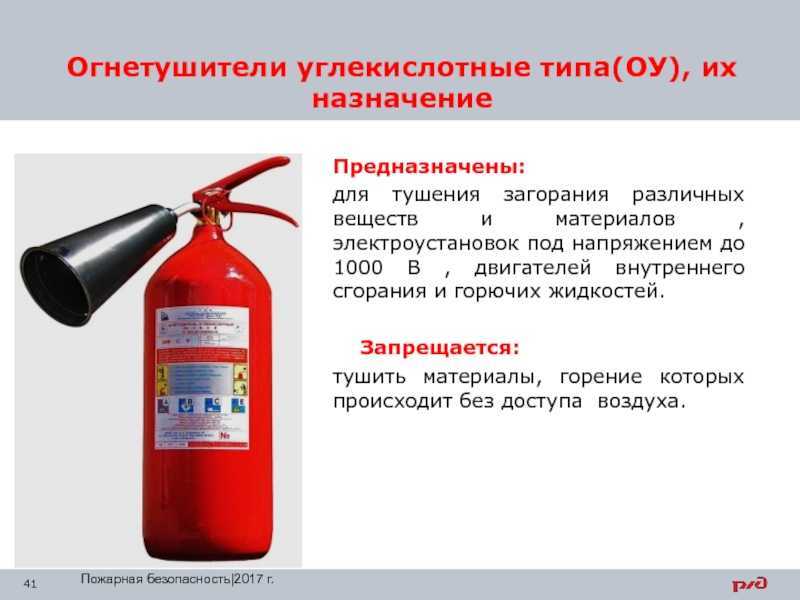

Предназначение и сферы использования ОУ

Не все возгорания возможно потушить с помощью воды и порошка, так как существуют пожары с особенными параметрами. Например, при возгорании топлива или электрических приборов необходимо ограничить доступ кислорода. С этой задачей может справиться двуокись кислорода – основа углекислотных огнетушителей.

Ситуации, в которых лучше выбирать углекислотные огнетушители

Параметры влияния CO₂ и его характеристика:

в процессе тушения пожара и после работы огнетушителя:
диоксид углерода способен в короткие сроки вернуться в исходное состояние: вещество испаряется, оставляя за собой наименьшее количество неприятных последствий;
после использования отсутствует грязь, вредные пары;
лучшая видимость огня, отсутствие необходимости применения дополнительных средств защиты от дыма;
двуокись кислорода не наносит повреждений материалу, не пачкает объекты;
могут быть повреждения только от холода;

ОТВ ОУ обеспечивает бескислородную среду, что очень важно при тушении топлива, горючих веществ. А также дополнительно происходит охлаждение объекта возгорания, что помогает более эффективно бороться с огнем.. Сферы применения:

Сферы применения:

• помещения с ценными и хрупкими объектами ( галереи, музеи, архивы и др.);
• комнаты с электрощитами, технологические кабинеты, различные электрические установки с электрическим напряжением до 10 000 В;
• здания с некачественной проводкой;
• для тушения электрических моторов, элементов под напряжением и двигателей внутреннего сгорания на транспорте;
• кабинеты, содержащие современное оснащение, а также помещения различных производств и предприятий;
• производства, непосредственно работающие с горючими веществами, разными газами;
• для тушения технического оборудования в офисах;
• возможно применение в хозяйстве для тушения:
  • горящего масла;
  • воспламеняющихся веществ в гаражах;
  • бытовых приборов, электропроводки.

Объекты тушения ОУ

Определяющим фактором использования именно углекислотного огнетушителя является возгорание на основе поступления кислорода.

Показано применение данного вида огнетушителей при тушении пожаров следующих классов:

• B – жидкие горючие (топливо и ГСМ, краски, растворители), плавящиеся твердые объекты;
• C – газы;
• E – объекты (электроустановки) под напряжением до 10 кВ. Огнетушитель должен иметь специальное предназначение в техдокументации.
