Огнетушители углекислотные: применение, технические характеристики

Огнетушитель углекислотный ОУ-2

Описание

Вместимость корпуса	Масса заряда, не менее	Выход заряда, не менее	Длина струи, не менее	Огнетушащая способность	Масса с зарядом не более	Габаритные размеры коробки
соответствует ПБ 03-576-03	1,90 кг.	6 сек.	2 м.	21В.	7,5 кг.	218х108х520 мм. Поставляется по две штуки в одной коробке
Комплектация:	огнетушитель – 1 шт., раструб – 1 шт., трубка выкидная – 1 шт., руководство по эксплуатации, совмещённое с паспортом на огнетушитель – 1 шт.
Гарантийный срок эксплуатации огнетушителя ОУ-2 — 12 месяцев со дня продажи, но не более 18 месяцев со дня изготовления. Условия эксплуатации при температуре от минус 400С до плюс 500С.

Углекислотный огнетушитель (УО) – закачной огнетушитель высокого давления с зарядом жидкой двуокиси углерода (по ГОСТ 8050-85), находящейся под давлением насыщенных паров.

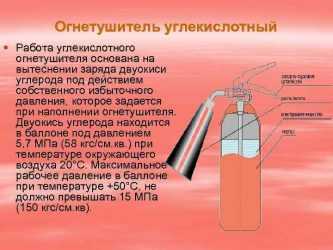

Работа УО основана на вытеснении заряда двуокиси углерода под действием собственного избыточного давления, которое создается при наполнении огнетушителя. Двуокись углерода находится в баллоне под давлением 5,7 МПа (60 кгс/см2) при температуре окружающего воздуха +20С. Максимальное рабочее давление в баллоне при температуре +50С, не должно превышать 14,7 МПа (150 кгс/см2).

Огнетушащее действие углекислоты основано на охлаждении зоны горения и разбавлении горючей паровоздушной среды инертным (не горючим) веществом до концентраций, при которых происходит прекращение реакции горения.

Углекислотные огнетушители предназначены для тушения различных веществ, горение которых не может происходить без доступа кислорода, загораний на электрифицированном железнодорожном и городском транспорте, электроустановок, находящихся под напряжением до 10 000 В, загораний в музеях, картинных галереях и архивах, широкое распространение в офисных помещениях при наличии оргтехники, а так же в жилом секторе. Основным преимуществом углекислотных огнетушителей является то, что двуокись углерода не повреждает объект тушения и не оставляет следов.

Углекислотные огнетушители применяются для тушения следующих веществ:

горючие жидкости (В);
горючие газы (С);
электрооборудование (Е), находящееся под напряжением до 10 000 В.

Углекислотные огнетушители не применяются для тушения:

твердых горючих веществ (А);
веществ, горение которых может происходить без доступа кислорода (Д), (алюминий, магний и их сплавы, натрий, калий);
электроустановок напряжением выше 10 000 В.

Переносные ОУ (ТУ 4854-003-61192961-2010, ГОСТ 51057-2001) огнетушители с полной массой не более 20 кг. Масса двуокиси углерода закаченная в огнетушитель составляет 1, 2, 3, 4, 5, 6 и 7 кг.
Передвижные ОУ (ТУ 4854-004-61192961-2010, ГОСТ 51017-2009) огнетушители с полной массой не менее 20 кг, но не более 400 кг, имеющие одну или несколько емкостей для зарядки огнетушащим веществом, которые имеют колеса или смонтированы на тележки для перемещения. Масса двуокиси углерода закаченная в огнетушитель составляет 10, 15, 20, 25, 50 и 55 кг.

Срок службы

При ежегодном контроле массы заряда срок службы УО до перезарядки составляет 5 лет. Перезарядка и техническое обслуживание производится не реже 1 раза в 5 лет. Зарядку, перезарядку, освидетельствование и техническое обслуживание огнетушителя следует производить только на станциях технического обслуживания, имеющих соответствующую лицензию.
Переосвидетельствование баллона углекислотного огнетушителя, как сосуда работающего под давлением, производить через 10 лет.
Гарантийный срок эксплуатации огнетушителя 12 мес. со дня продажи, но не более 18 мес. со дня изготовления.

Какие могут быть штрафы за отсутствие огнетушителя

В России законодательство предусматривает высокие штрафы за то, что в помещении или в автомобиле нет огнетушителя. Обычно размер штрафов зависит от того, кому выписан штраф: гражданину, должностному или юридическому лицу.

Сумма штрафа за нарушение пожарной безопасности составит от 2000 до 3000 рублей для граждан, от 6000 до 15000 рублей – для должностных лиц и от 150000 до 200000 рублей для юридических лиц.

Часто подобные штрафы приходится платить владельцам автомобилей, которые пренебрегают правилами противопожарной безопасности в салоне транспортного средства. Для них штраф с 2021 года составляет 500 рублей.

Обратите внимание, что по закону огнетушитель должен находиться в салоне автомобиля в исправном состоянии. В случае, если им уже нельзя воспользоваться, водителю придётся заплатить штраф в размере 500 рублей

В этой статье вы подробно узнали о назначении и видах и огнетушителей, а также о способах их применения и мерах предосторожности

Общие правила пользования огнетушителем

Как привести устройство в действие? Это очень просто – достаточно снять пломбу с запорно-пускового приспособления и выдернуть чеку. После этого можно будет распылять состав, для этого нужно нажать на рычаг.

Как далеко от пламени нужно стоять? Находиться следует на безопасном расстоянии от огня, чтобы снизить риск получения ожогов, но при этом не очень далеко. Помните, что длина огнетушащей струи, как правило, не превышает 3 м. Если вы тушите возгорание на улице, вставайте с той стороны, откуда дует ветер, чтобы пламя не распространялось на вас. Это обезопасит и от вдыхания вредных веществ, содержащихся в продуктах горения или огнетушащем составе.

Как направлять огнетушащую струю?

Важно знать! Если при нажатии на рычаг огнетушащий состав не выходит из баллона, нужно подождать 3 – 5 секунд. Столько времени требуется для полной активации устройства

Когда есть возможность задействовать несколько огнетушащих устройств, повышается шанс быстрее справиться с пожаром. Главное, чтобы процесс был одновременным, и все люди с огнетушителями находились с одной стороны пламени. По окончании тушения убедитесь в том, что вам удалось полностью ликвидировать опасность, не осталось угольков и тлеющих поверхностей. Это исключит риск повторного возгорания.

Важно знать! Правильно оценивайте свои силы и сопоставляйте их с масштабом возгорания. Если вы понимаете, что не сможете самостоятельно справиться с пожаром, немедленно позвоните в службу спасения, а огнетушитель используйте для тушения огня при эвакуации из горящего помещения

Перечисленные правила действуют для всех видов огнетушителей, независимо от их состава и назначения. Но есть несколько нюансов, которые касаются тушения пожаров разными видами устройств. Лучше узнать о них заранее, чтобы избежать ошибок при эксплуатации.

Углекислотный огнетушитель давление в баллоне

1 Давление в огнетушителях
2 Углекислотные огнетушители
- 2.1 Огнетушители углекислотные ОУ-1, ОУ-2, ОУ-3, ОУ-4
- 2.2 Огнетушители углекислотные ОУ-5, ОУ-6, ОУ-7
- 2.3 Огнетушители углекислотные ОУ-10, ОУ-15, ОУ-20
- 2.4 Огнетушители углекислотные ОУ-25, ОУ-40, ОУ-50, ОУ-80
3 Что показывает манометр на огнетушителе и можно ли ему доверять при осмотре

Сила давления в огнетушителях разнится в зависимости от их типа. Существуют огнетушители высокого и низкого давления

Название вполне говорящее, важно лишь знать определяющее значение

Если вытесняющее давление выше 2.5 МПа — высокого давления, если ниже — низкого.

Есть со встроенным источником, где давление образуется химической или термической реакцией. Так же, в таблице приведены несколько производителей, которые демонстрируют разное значение, хотя тип огнетушителя один и тот же. Это происходит в силу конструктивных особенностей.

Поэтому важно уточнять информацию у производителя конкретной модели

Переносные и передвижные углекислотные
ОУ 1, ОУ 2, ОУ 3, ОУ 4, ОУ 5, ОУ 8, ОУ 10, ОУ 20, ОУ 40, ОУ 80	5,8 (58)
Переносные порошковые
ОП 1 (б)	1,17 (12)
ОП 1 (з), ОП 2 (з), ОП 3 (з), ОП 4 (з), ОП 5 (з), ОП 8 (з), ОП 9 (з), ОП 10 (з)	1,6 (16)
Производства «Миг» ОП 1 (з), ОП 2 (з), ОП 3 (з), ОП 4 (з), ОП 5 (з), ОП 6 (з), ОП 8 (з), ОП 10 (з)	1,5 (15)
Производства «Меланти» ОП 1 (з), ОП 2 (з), ОП 3 (з), ОП 4 (з), ОП 5 (з), ОП 6 (з), ОП 8 (з), ОП 10 (з)	1,4 (15)
ОП 3 (б)	1 (10)
ОП 6 (б)	1,2 (12)
ОП 8 (б)	1,4 (14)
Передвижные порошковые
ОП 50 (б), ОП 50 (з), ОП 100 (з)	1,2 (12)
ОП 100 (б)	1,5 (15)
Порошковые с газогенерирующим элементом
ОП 4 (г), ОП 5 (г), ОП 7 (г), ОП 8 (г)	1 (10)
Закачные специальные
ОПА 2 (з), ОПА 3 (з), ОПА 4 (з), ОПА 6 (з),	1,6 (16)
Универсальные
ОПУ 5, ОПУ 10	0,8 (8)
Воздушно-пенные
ОВП 4 (з), ОВП 8 (з)	1,6 (16)
ОВП 50 (з), ОВП 100 (з)	1,2 (12)

Давление на манометре огнетушителя

Давление в огнетушителе проверяется визуальным осмотром манометра, при наличии датчика. Сам датчик необязателен, он лишь для облегчения проверки. Индикатор давления должен быть в зелёной зоне.

Если давление в красной зоне, то огнетушитель может просто не сработать. Жёлтая зона находится за пределами нормы, показывает повышенное давление. Бывает на манометрах красная зона не только на стороне нуля, но и за пределами рабочей зоны зелёного цвета.

Это так же не оптимальное состояние, т.к. давление в баллоне выше наиболее подходящего. Такое происходит при повышенной температуре окружающей среды.

При нагревании идёт расширение, так ведь? Пониженное давление по тем же причинам может возникнуть, из-за не оптимальных температур. Требуемая температура указана в паспорте.

Без датчика проверка вряд ли удастся. Хотя, если огнетушитель углекислотный , в нём тушащим средством является сам газ. Теоретически, взвесив баллон и сравнив с паспортным весом, можно посмотреть насколько текущий вес ниже. Но для таких измерений, нужно хорошо учитывать нюансы и особенности огнетушителя и понимать возможность ошибки.

В чём измеряется давление в огнетушителях?

Давление принято измерять в мега Паскалях. 1 МПа равен 10 барам или 10 атмосферам, примерно. Для сравнения, в колёсах автомобиля 2.5 бара. Таким образом, если ОУ 2 имеет 5.

8 МПа, это приблизительно равно 58 барам, что очень много. Что ещё показывает давление в МПа? Оно показывает количество килограмм, которое давит на стенку изнутри на 1 см2.

1 МПа = 10 кг/см2.

Какое давление выдерживает огнетушитель?

Углекислотный огнетушитель находится под давлением 5.7 МПа, при температуре 20С. Максимум же должен не более 15 МПа при 50С. Для данного типа огнетушителя, такое давление предусмотрено и допустимо. Исправный огнетушитель, гарантированно выдерживает своё рабочее давление. При том есть некий запас прочности.

Например ОУ 10 имеет рабочее давление 14.7 МПа, а при аттестации нагружается до 22.1 МПа. Вероятно он выдержит и чуть больше, т.к. это давление не на разрушение, а для проверки необходимого запаса прочности.

Таким образом, огнетушитель держит рабочее давление, плюс имеется определённый запас прочности.

Давление при испытании огнетушителей

Передвижные огнетушители низкого давления закачного типа, испытывают гидростатическим давлением в 1.8 от максимального рабочего, но не ниже 2 МПа, т.е. перегружая на 80%.
Огнетушители с газовым баллоном или газогенераторным элементом, испытывают давлением в 1.3 от рабочего максимального, но не ниже 1.5 МПа.
Передвижные хладоновые со сжатым газом, в 2.7 от рабочего давления.
Воздушно-пенные испытываются гидравлическим давлением 2.4 МПа.

Правила использования

Принцип пользования углекислотным огнетушителем достаточно прост. После открытия клапана, СО2 под своим же давлением, через раструб стремится наружу, меняя при этом состояние и увеличиваясь в объёме.

Во избежание произвольного срабатывания клапана, механизм заблокирован контрольной чекой или пломбой.

Важно! Большинство клапанов устроено по-разному, поэтому чтобы не ошибаться, необходимо обратить внимание на баллон, где находится иллюстрированная инструкция. После того как снята фиксация, необходимо нажать на рычаг, повернуть его или открутить имеющийся вентиль

Характеристики применения ручного и передвижного огнетушителя так же имеют некоторые отличия. Для ручного баллона характерно направление раструба вручную для тушения пожара. Передвижное устройство достаточно объемное, поэтому оно устанавливается на тележки, для более комфортного использования.

Большой огнетушитель предназначен для масштабных пожаров. У него раструб прикрепляется к шлангу, и тележку необходимо подкатывать к очагу возгорания и направлять в нужную сторону.

Углекислотными огнетушителями в первую очередь можно тушить материалы, которые не возгораются без доступа кислорода. Его составляющие минимально воздействуют на материалы и предметы.

Важно! Производя тушение пожара, следует учитывать резкое снижение температуры диоксида углерода и не держать руки близко к раструбу чтобы не получить обморожение

Технические данные ОУ

Все средства пожаротушения используются согласно государственному стандарту Р51057-2001, который оределяет параметры каждой модели.

Требования безопасности

Помещение, в котором происходило тушение пожара с помощью углекислотных огнетушителей, необходимо хорошо проветрить. Человек, берущий в свои руки данное устройство, должен быть очень осторожен из-за снижения температуры до -70 градусов.

При использовании всех разновидностей ОУ запрещены такие действия:

наведение раструба в сторону людей;
совершение ремонта огнетушителя под давлением, в неподходящем для этого помещении;
ремонт огнетушителя собственными силами, не имея на это разрешения;
использование устройства без пломбы или чеки.

Среди важных нюансов есть такие предостережения в использовании:

возможно обморожение конечностей из-за снижения температуры баллона и самого СО2;
может возникнуть тепловое напряжение из-за резкого охлаждения места возгорания;
может снизиться концентрация кислорода в воздухе;
углекислотные пары очень токсичны, они вызывают удушье и головокружение.

Важно! При появлении тревожных симптомов или при вероятности получения обморожения необходимо обратиться за помощью

Правила хранения и обслуживания ОУ

Углекислотные огнетушители важно располагать в доступных местах, в которых сведено к минимуму попадание прямого солнечного прямого света и излишнего тепла, к примеру, от отопительных средств. Срок перезарядки ОУ определён нормами противопожарной безопасности

Замена вещества должна происходить минимум 1 раз в 5 лет, при правильном хранении. В этот же период необходимо проводить освидетельствование сосуда, как устройства работающего под давлением, Государственным Техническим Надзором

Срок перезарядки ОУ определён нормами противопожарной безопасности. Замена вещества должна происходить минимум 1 раз в 5 лет, при правильном хранении. В этот же период необходимо проводить освидетельствование сосуда, как устройства работающего под давлением, Государственным Техническим Надзором.

Перезаряжать огнетушитель нужно в специализированных организациях и оборудованных станциях. В любых помещениях и предприятиях, согласно требованиям пожарной безопасности должен вестись учет имеющихся огнетушитель. Все данные касаемо проверки, зарядки, устранения неисправностей сопровождаются записью в журнале.

Путём взвешивания каждый год необходимо проверять наличие газового реагента, который участвует в вытеснении кислорода. Если установлена утечка выше допустимой нормы, углекислотный огнетушитель досрочно перезаряжают.

Преимуществом углекислотного огнетушителя является отсутствие следов после его использования. На местах тушения не остаётся пыль, пятна и другие возможные следы. К недостатку можно отнести опасность его использования в закрытом помещении на малой площади.

Тоз — углекислотные огнетушители

Огнетушители углекислотные применяются в промышленных и жилых зданиях для тушения пожаров класса В (горение жидких веществ) и класса Е (горение электрооборудования, находящегося под напряжением). Стоит отметить, что, возможность тушить оборудование под различным напряжением (до 1000В или до 10 000В), зависит от модели огнетушителя.

Довольно часто огнетушители углекислотные используются в офисах и помещениях с дорогостоящим оборудованием, ценными вещами (архивы, музеи и т.п.), а также в лакокрасочных цехах, АЗС, складах ГСМ.

Это объясняется тем, что огнетушители такого типа не оставляют следов при использовании и, соответственно, не могут испортить ценные экспонаты или электрооборудование.

Дело в том, что жидкая двуокись углерода, входящая в состав заряда, при попадании на возгораемую поверхность, охлаждает ее, производит тушение, а затем испаряется.

Не рекомендуется применять углекислотные огнетушители при возгорании твердых веществ, а также для веществ, горение которых проходит без доступа кислорода. Также огнетушители данного типа следует применять в помещении, так как на открытом воздухе эффективность тушения резко падает. Диапазон рабочих температур углекислотного огнетушителя – от -20 до 50 градусов.

Существует несколько правил при работе с огнетушителем. Во-первых, при тушении электрооборудования под напряжением не следует подводить раструб на расстояние ближе 2м до пламени.

Во-вторых, нужно помнить, что температура поверхности раструба понижается до -70 градусов, поэтому при работе следует быть осторожным. В-третьих, после применения углекислотного огнетушителя в помещении, комнату необходимо проветрить.

Перезарядку следует осуществлять один раз в пять лет. При возникновении необходимости ремонта или подзарядки, лучше всего обратиться к специалистам.

Огнетушители ОУ-2 и ОУ-20 имеют сертификат Российского Морского Регистра судоходства.

Рабочее давление в корпусе углекислотного огнетушителя при t 20 С – 5,8 МПа. Перезарядка – один раз в 5 лет.

Область применения

Углекислотные огнетушители (ОУ) используют для тушения веществ, горение которых требует доступа воздуха:

горючие жидкости (В),
горючие газы (C),
электрооборудование (Е).

Углекислотные огнетушители применяют для тушения электроустановок под напряжением, устранения возгораний на электрифицированном железнодорожном транспорте, складах горючих материалов, в архивах, музеях, офисах и жилых домах. Главное преимущество огнетушителей данного типа — двуокись углерода не повреждает объект возгорания и не оставляет на нем следов.

Эти огнетушители нельзя использовать для тушения:

твердых горючих веществ (возгорания класса А)
веществ, горение которых протекает без доступа воздуха (D),
электроустановок под напряжением более 10 кВ.

Ассортимент: переносные и передвижные ОУ

переносные углекислотные огнетушители (ГОСТ Р 51057-2001) с массой ОТВ от 1 до 7 кг: ОУ-1, ОУ-2, ОУ-3, ОУ-4, ОУ-5, ОУ-6,
передвижные углекислотные огнетушители (ГОСТ Р 51017-2009), массой ОТВ от 10 до 55 кг: ОУ-7, ОУ-10, ОУ-15, ОУ-20, ОУ-25, ОУ-55.

На морские и речные суда поставляются углекислотные огнетушители (ОУ-2, ОУ-3, ОУ-5), снабженные Свидетельством о типовом одобрении Российского морского регистра судоходства.

Комплектация углекислотных огнетушителей

В комплект поставки огнетушителей, в зависимости от типоразмера, входят приспособления для подачи огнетушащего вещества на очаг горения:

переносные объёмом 1-3 литра — раструб с выкидной трубкой;
переносные объёмом 4-7 литров — шланг с раструбом (0,4м);
передвижные объёмом 10 литров — шланг с раструбом (1,0м);
передвижные объёмом 15-20 литров — 2 шланга с раструбами (1,0м);
передвижные объёмом 25 литров — 2 шланга с раструбами (3,0м);
передвижные объёмом 55 литров — 2 шланга с раструбами(3,0м).

Срок службы и перезарядки

При ежегодном контроле массы заряда срок службы углекислотного огнетушителя до перезарядки составляет 5 лет. Перезарядка и техническое обслуживание производятся не реже 1 раза в 5 лет. Переосвидетельствование баллона углекислотного огнетушителя, как сосуда под давлением — через 10 лет.

Требования к хранению огнетушителей

Подходящие для хранения места:

затемненные углы;
легкодоступные места;
специальные пожарные уголки, шкафы;
расположение на стене 1-1,5 м от пола.

Не подходят:

труднодоступные места;
закрытые кладовки;
размещение на полу;
подвешивание к потолку.

Перед хранением важно убедиться в исправности огнетушителя, целостности пломбы. Каждое устройство имеет порядковый номер, сопровождается документом — паспортом

Любое нарушение правил, отсутствие оснащения ведет к штрафным санкциям.

Требования к хранению:

видимость. Нельзя прятать в далекий шкаф, убирать в темный угол, при необходимости предмет должен легко находиться даже посторонними людьми;
легкая доступность. Не должно быть проблем с извлечением. Не стоит фиксировать к стене шпагатом, привязывать, достаточно обычного крепления. Рекомендуем оборудовать специальное место;
защита от солнечных лучей, вдали от отопительных приборов. Они негативно влияют на работу, снижают срок годности;
1,5 м от пола для огнетушителей до 15 кг, не менее 1 м для громоздких и больших моделей. Прибор не должен устанавливаться на пол, закидываться в дальний угол.

Огнетушители располагают недалеко от возможных очагов возгорания

Для каждого строения важно иметь свое устройство. При больших площадях и в зонах особого риска возможного увеличение количества

При тушении пожара углекислотным огнетушителем ОУ-2 нужно соблюдать следующие правила:

нельзя держать огнетушитель в горизонтальном положении или переворачивать головкой вниз;

нельзя прикасаться оголенными частями тела к раструбу, т.к. температура на его поверхности понижается до 60-70°С;

при тушении электроустановок, находящихся под напряжением, запрещается подводить раструб к ним и пламени ближе, чем на 1 м.

Тушение производить с наветренной стороны. Допускается многократное открытие и закрытие запорно-пускового устройства при тушении пожара.

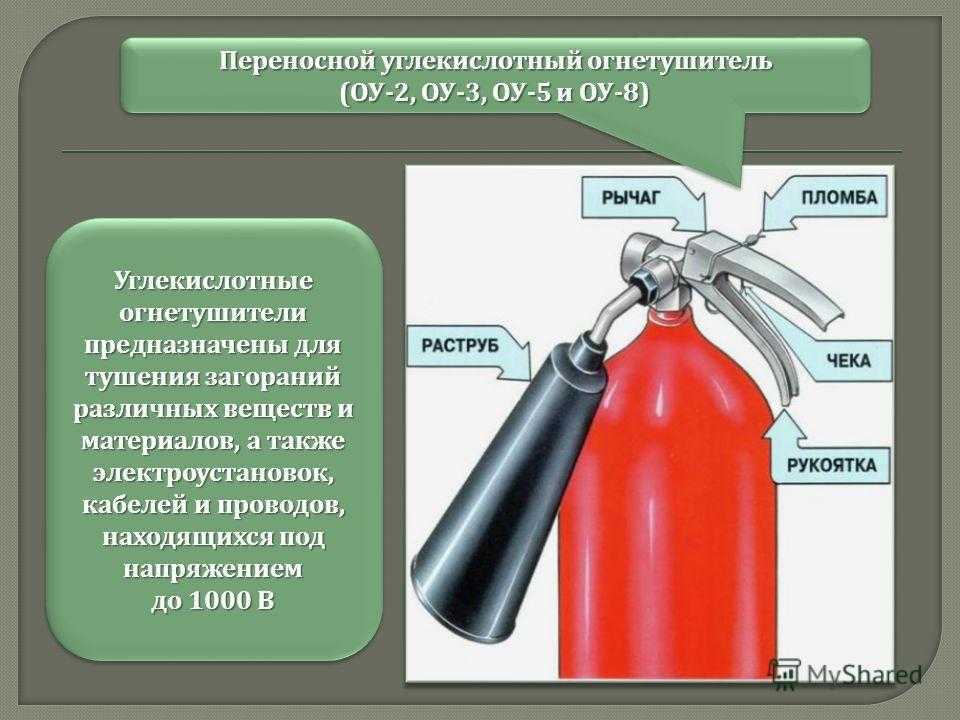

Принцип действия углекислотного огнетушителя ОУ 2

Огнетушащая способность углекислотного огнетушителя ОУ 2 заключается в том, что, когда привести механизм запорного устройства в рабочее положение, углекислый газ под высоким давлением направляется к очагу горения. Под его воздействием сильно снижается температура в области возгорания, а также формируется газовая атмосфера, которая не может поддерживать горение.

Для приведения огнетушителя в действие нужно удалить предохранительную чеку из запорного механизма и 1 раз нажать на ручку механизма. Вследствие этого откроется клапан запорного устройства и сжатая газовая смесь, которая находилась в баллоне, через сифонную трубку и раструб будет направлена в очаг горения. Чтобы прекратить подачу огнетушащего вещества ручку приводного механизма следует вернуть в исходное положение, закрыв клапан.

Огнетушитель ОУ-2: технические характеристики

Характеристика	Значение
Вместимость корпуса, л, не менее:	2,68
Масса заряда двуокиси углерода, кг:	2-0,10
Огнетушащая способность по классам пожаров:
Модельный очаг класса В, не менее:	21В
Диапазон температур эксплуатации, °C:	от -40 до +50
Длина струи огнетушащего вещества, м, не менее:	2
Наличие гибкого шланга:	отсутствует
Рабочее давление в корпусе, МПа:	5,88
Величина утечки в год, г, не более:	50
Продолжительность подачи огнетушащего вещества, с, не менее:	6
Масса брутто огнетушителя, кг, не более:	7,7
Назначенный срок службы огнетушителя:	10 лет

Устройство и принцип действия ОУ

Огнетушители с диоксидом углерода предназначены для тушения возгораний, потребляющих кислород. Устройство малоэффективно для объектов, способных тлеть или гореть без воздуха.Составные части (принципиальное устройство):Задача воздействия ОУ: создать негорючим углекислым холодным паром бескислородную среду. Дополнительно очаг охлаждается ниже значений воспламенения.
Принцип работы основывается на превращении в газообразное состояние и вытеснении диоксида углерода из огнетушителя:

Последовательность действий при использовании	Как работает система
Активируется реакция внутри	Смесь внутри ОУ сжиженная. После нажатия на пусковой механизм углекислота трансформируется в газообразное вещество с микроскопическими кристаллами «снега». На раструбе обычно образуется иней.
Выход ОТВ	Давление возрастает, двуокись вытесняется под напором. Сопло выпускает холодный туман. При этом объем диоксида углерода расширяется в 400 – 500 раз.
Распыление CO₂ через раструб на очаг пожара	холодный углекислый газ распространяется по обрабатываемой поверхности через раструб конусообразной формы; температура углекислоты на выходе из огнетушителя падает до — 70°C, ОТВ охлаждает обрабатываемую поверхность, усиливая эффект тушения; образуется инертный газ, препятствующий горению, вытесняя кислород.

Разновидности углекислотных устройств обуславливаются следующими параметрами:

Особенности обращения

Правила работы с огнетушителем предполагают аккуратное обращение с устройством. Его эксплуатация производится в соответствие с общими правилами эксплуатации огнетушителей. Хранение допускается в температурном диапазоне от −40 до +50 °С, вдали от отопительных приборов и без попадания солнечных лучей.

Для безопасной эксплуатации максимальное давление при максимальной температуре +50 °С не должно превышать 15 МПа. В ином случае устройством пользоваться нельзя. При отрицательной температуре окружающей среды наблюдается снижение эффективности тушения углекислотным огнетушителем из-за уменьшения самостоятельного давления в газовом баллоне.

Полная проверка огнетушителей производится 1 раз в 5 лет. При этом состояние устройства, его масса и внешний вид проверяются 1 раз в 2 года. Эти результаты заносятся ответственным лицом в журнал учета огнетушителей. Также необходима своевременная заправка и утилизация. Нельзя эксплуатировать без чеки или пломбы. Нельзя использовать огнетушитель с истекшим сроком годности.

Части огнетушителя в процессе работы сильно охлаждаются, и можно получить обморожение об узлы огнетушителя. И именно по этой причине нельзя производить тушение горящей одежды на человеке. Он тоже может получить обморожение.

После его работы воздух наполнен двуокисью углерода, что снижает количество кислорода в помещении, поэтому обязательно должно производиться проветривание помещения.

Нормы проверки и заправки

Нормативные документы, к которым относятся два действующих ГОСТа: Р 51057 и Р 51017 определяют необходимость постоянной проверки и перезарядки огнетушителей. Если модель была использована, то заряд должен быть полностью заменён. Дозаправка огнетушителя требуется лишь тогда, когда в нём теряется требуемое давление.

Полный список сроков проверки и заправки в зависимости от типа ОТВ:

Для моделей, заполненных водой и водой с различными добавками, а также пеной, проверка и перезарядка должна осуществляться как минимум 1 раз в год.
Для устройств, в которых используется порошковый наполнитель предусмотрена ежегодная проверка, а заправка осуществляется минимум 1 раз в пять лет;
Все огнетушители с углекислотой и хладоном 1 раз в год взвешиваются для проверки давления и 1 раз в пять лет заправляются ОТВ.

Помимо представленных рекомендаций существуют и другие правила, связанные с эксплуатацией, проверкой и заправкой огнетушителей:

В тех случаях, когда заряд ОТВ, состоящий из нескольких компонентов, содержит в себе углеводородную разновидность пенообразователя, огнетушители нужно перезаряжать как минимум 1 раз в 2 года;
Устройства, которые произведены из нержавеющих марок стали и внутри покрыты полимерами, должны проверяться с учётом рекомендаций фирмы-производителя. Это правило также относится к моделям, в которых ОВД содержит фтор. При этом, минимум 1 раз в 5 лет данные модели должны полностью проверяться и перезаряжаться.

Для того, чтобы специализированная компания могла заниматься проверкой, освидетельствованием и перезарядкой огнетушителей, она должна отвечать некоторым обязательным требованиям:

У компании есть своя производственно-складская база с достаточным количеством помещений, которые оборудованы вентиляцией приточно-вытяжного типа;
У компании имеется всё необходимое оборудование, с помощью которого осуществляются регламентные испытания;
У фирмы есть требуемый инструмент, с помощью которого осуществляется разборка и ремонт поступающих огнетушителей;
Специализированная компания задействует ёмкости, в которые собираются заряды ОТВ различных типов;
Наличие оборудования, с помощью которого осуществляется перезарядка или утилизация огнетушащих веществ;
Наличие собственных камер для покраски и сушки всех элементов корпуса огнетушителя;
У компании должно быть оборудование для осуществления различных испытаний, связанных с гидравликой и пневматикой;
Наличие штата персонала;
Наличие специальной лицензии, которая позволяет осуществлять работы.

Характеристики огнетушителей ОУ

Государственный стандарт Р 51057-2001 устанавливает общие технические характеристики для каждой модели углекислотного огнетушителя. Среди них можно выделить несколько параметров, которыми обладают все углекислотные огнетушители.

Продолжительность выхода огнегасящего содержимого находится в пределах от 7 до 10 секунд (для ручных) и от 15 до 18 секунд (для передвижных моделей).
Длина струи выброса огнетушащего содержимого составляет максимум 3 м, что не является преимуществом данных первичных средств пожаротушения

При ликвидации загорания важно, чтобы человек находился при этом как можно дальше и имел возможность при наличии грозы здоровью и жизни покинуть помещение без применения дополнительных средств для эвакуации (например, газодымозащитный комплект).
Температура, при которой ОУ смогут выполнить свою функцию пожаротушения, находится в пределах – 40 … +50 град.
Давление сжиженного газа внутри баллона не превышает 15 Мпа, что в 70 раз превышает давление в шинах автомобиля. По этой причине запрещено подвергать ОУ любому механическому воздействию — бросать, встряхивать, наносить удары по баллону, в противном случае это может привести к взрыву корпуса ОУ

Зарядка углекислотных огнетушителей производится на специальном устройстве, оборудованном защитным стеклом на случай разрыва сварного шва баллона при наполнении его сжиженным газом.
Эксплуатационные особенности заключаются в том, что углекислотные огнетушители предназначены для тушения загорания класса В, С и Е.
Такие первичные средства борьбы с огнем неэффективны при горении твердых веществ и материалов, а также металлов, которые могут способствовать распространению и усилению развития пожара. Такая же ситуация и с электроустановками, напряжение которых составляет 10000 Вт (10 кВт), с этим огнетушитель не в силах справиться.

Главное отличие ОУ от остальных разновидностей огнетушителей – их применение не влечет за собой повреждение объекта возгорания, огнегасящее содержимое баллона не оставляет пыли, пятен на любой поверхности.

Недостаток ОУ заключается в том, что в закрытых помещениях с небольшой площадью применение огнетушителя опасно для жизни, т.к. повышенная концентрация углекислоты в воздухе вызывает отравление, что влечет за собой раздражение слизистых оболочек дыхательных путей с дальнейшим угнетением функционирования органов дыхания. Рекомендуется при ликвидации горения в закрытом помещении с помощью ОУ ограничить количество персонала, участвующего в данном мероприятии, а также обеспечить возможность быстрой эвакуации при проявлении признаков отравления.

Работа углекислотного огнетушителя

Ассортимент углекислотных огнетушителей

Огнетушители углекислотные ручные

ОУ- 1 ВСЕ

ОУ- 2 ВСЕ

ОУ- 3 ВСЕ

ОУ- 4 ВСЕ

ОУ- 5 ВСЕ

ОУ- 6 ВСЕ

ОУ- 7 ВСЕ

Тележка к ОУ-7

Огнетушители углекислотные передвижные

ОУ- 10 ВСЕ разобранный

ОУ- 10 ВСЕ в сборе

ОУ- 15 ВСЕ разобранный (бывший ОУ-20)

ОУ- 15 ВСЕ в сборе (бывший ОУ-20)

ОУ- 20 ВСЕ разобранный

ОУ- 20 ВСЕ в сборе

ОУ- 25 ВСЕ разобранный (бывший ОУ-40)

ОУ- 25 ВСЕ в сборе

ОУ- 40 ВСЕ разобранный

ОУ- 40 ВСЕ в сборе

ОУ- 50 ВСЕ разобранный

ОУ- 50 ВСЕ в сборе

ОУ- 55 ВСЕ разобранный (бывший ОУ-80)

ОУ- 55 ВСЕ в сборе (бывший ОУ-80)

Колонка водоразборная 4,00м

Ремкомплект №2 к КВ (Эжекторный узел)

Изменения в классификации
переносных огнетушителей

Старое наименование ГОСТ 51057-97	Новое наименование ГОСТ 51057-2001
Марка \ объём (литр) \ масса заряда (кг.)	Марка \ объём (литр) \ масса заряда (кг.)
ОУ-2 \ 2 \ 1.5	ОУ-1 \ 1.4 \ 1
ОУ-3 \ 3 \ 2.25	ОУ-2 \ 2.9 \ 2
ОУ-5 \ 5 \ 3.5	ОУ-3 \ 4.3 \ 3
ОУ-8 \ 8 \ 5.6	ОУ-5 \ 7.2 \ 5
ОП-5 \ 5 \ 3.8	ОП-4 \ 5.3 \ 4
ОП-10 \ 10 \ 7.6	ОП-8 \ 10.3 \ 8
ОП-1	ОП-1
ОП-2	ОП-2
ОВП-10 \ 10 \ 8.7	ОВП-8 \ 9.2 \ 8

Сравнительная характеристика Порошковых
и углекислотных огнетушителей

Характеристика	ОП	ОУ
Принцип работы	основан на использовании энергии избыточного давления, созданного в корпусе огнетушителя	основан на использовании энергии избыточного давления, которое создается в корпусе огнетушителя
Огнетушащее действие	заключается в механическом сбивании пламени и вытеснения кислорода из зоны горения	основано на охлаждении зоны горения и разбавлении горючей парогазовоздушной среды инертным (негорючим) веществом до концентраций, при которых происходит прекращение реакции горения
Рабочий диапазон температур	от -50 до +50 оС	от -20 до + 50 оС
Предназначение (классы пожаров)	А, В, С, D, Е. Конкретные классы пожаров, для тушения которых предназначен определенный огнетушитель, указаны на этикетке огнетушителя.	для тушения пожаров различных материалов и веществ, а также электроустановок, кабелей и проводов, находящихся под напряжением до 1кВ. Конкретные классы пожаров, для тушения которых предназначен определенный огнетушитель, указаны на этикетке.

Правила тушения пожара

Прежде чем приступить к тушению, необходимо определить источник пожара. Это поможет понять какой маркой и видом противопожарного средства можно тушить возгорание. Обычно на этикетке устройства содержится информация, касаемо сферы его применения.

Тушение начинается со стороны отсутствия ветра, нельзя стоять против источника воздуха. При горении вертикальной поверхности струю направляют по направлению вверх.

Если в помещении находится несколько средств пожаротушения, их, при необходимости, можно задействовать одновременно

Важно следить за источником огня ведь он может опять вспыхнуть. После использования углекислотного огнетушителя его отправляют на перезарядку

Соблюдая вышеперечисленные правила можно с легкостью справиться с незначительными пожарами. При возникновении экстренной ситуации не нужно стараться бороться с огнем своими силами, а следует вызвать пожарную бригаду

Важно не забывать проверять состояние углекислотного огнетушителя в установленные сроки, для обеспечения будущей безопасности
