Сколько стоит канализационная труба диаметром 110 мм

4 Расчет диаметра, замена и подбор труб внутренних бытовых сетей

Расчет диаметра канализационных труб внутренней сети следует теперь производить по СП 30.13330.2012. Правила и порядок вычислений почти не отличаются от приведенных в предыдущем СНиПе. Не забываем о выставлении нужного угла наклона труб безнапорных трубопроводов.

Ну а когда нет возможности или желания произвести расчет канализационной системы квартиры или дома, то можно воспользоваться результатами вычислений, произведенных по СНиПам для типовых случаев организации сети отвода сточных вод и уже многократно проверенных на практике. Диаметры внутренней канализации (для чугунных труб – D_у, для пластиковых – DN):

• 32–50 мм – отводы от раковины в ванной, душевой кабины, биде, стиральных и посудомоечных бытовых машин;
• труба 40–50 мм – отводы от мойки на кухне и ванны;
• 50 мм – совместный отвод от ванны, раковины и душа;
• 50 мм – магистральная труба до стояка внутри квартиры или частном доме, отводящая стоки от 1 ванны и 2 раковин;
• 63–100 мм – магистральная труба до стояка внутри квартиры или частном доме при большем количестве подсоединенных приборов;
• 100–110 мм – отвод от унитаза до стояка (диаметр должен быть не больше, чем у стояка, а длина – минимальной, насколько это возможно):
• 100–110 мм – стояки (в том числе в многоквартирных домах (до 5 этажей) при подсоединении до 2 квартир на этаже), а также горизонтальная магистраль в частном доме, отводящая стоки из него до выгребной ямы, очистительной системы либо трубопровода центральной (внешней) канализации;
• 150–160 мм – стояки в многоквартирных (выше 5 этажей) домах при подсоединении до 2 квартир на этаже,
• 150 – 200 мм – горизонтальные магистрали многоэтажных домов, собирающие нечистоты от стояков и отводящие их в трубопровод центральной (внешней) канализации.

https://youtube.com/watch?v=fKf2kG7gHvw

При замене чугунных труб, которые еще нередко встречаются в домах старой постройки (так называемое вторичное жилье) на пластиковые диаметр некоторых участков внутренней канализационной сети можно не только оставлять прежним, но и даже уменьшать. Это в основном относится к внутриквартирной разводке. Так, например, могут встретиться 50-миллиметровые чугунные отводы от раковины в ванной и на кухне, которые смело можно поменять на пластик 32 мм для первого прибора и 40 мм – для второго. Или магистраль из чугуна до стояка попадется диаметром 100 мм. Ее тоже можно заменить – на изделие из пластика 80–90 мм. Ведь пластмассовые трубы при соблюдении нужного угла наклона со временем практически не засоряются и проходимость и напор в них не меняются.

Толщина стенки и вес

Чем толще стенки трубы – тем выше её вес. Естественно, что у патрубка с диаметром 200 м и SDR 15, вес будет в разы большим, чем у отвода 225 мм и SDR 10. Оптимальная толщина стенок зависит от номинальных диаметров и может быть от 3 до 59 мм.

Геометрические параметры труб

Для первоначального расчета потребного размера, можно использовать условный диаметр и допустимый SDR. Как сказано выше – чем больше SDR, тем более жесткой будет труба

Но, обращаем внимание на то, что у соединения с размером выше 1000 мм (1400 мм, 1600мм) не предпочтительных типоразмеров по толщине стенок

Чтобы рассчитать удельный вес отводов, предлагаем воспользоваться таблицей.

Таблица №1: Расчетная масса 1 метра полиэтиленового патрубка без перфорации.

d	SDR 6	7	9	11	13,6	17	17,6	21	26	33	41
S 2.5	S 3.2	S 4	S 5	S 6.3	S 8	S 8.3	S 10	S 12.5	S 16	S 20
16	0,126	0,104	0,092	─	─	─	─	─	─	─	─
20	0,183	0,165	0,135	0,119	─	─	─	─	─	─	─
25	0,281	0,243	0,214	0,173	0,152	─	─	─	─	─	─
32	0,457	0,389	0,330	0,282	0,235	0,197	0,197	─	─	─	─
40	0,709	0,608	0,516	0,437	0,368	0,302	0,286	0,255	─	─	─
50	1,096	0,945	0,797	0,674	0,558	0,462	0,433	0,383	0,322	─	─
63	1,737	1,482	1,268	1,062	0,884	0,731	0,691	0,590	0,504	─	─
75	2,747	2,397	2,068	1,769	1,539	1,318	0,981	1,130	0,978	─	─
90	3,646	3,026	2,571	2,150	1,796	1,485	1,420	1,212	1,005	─	─
110	5,279	4,532	3,819	3,187	2,659	2,208	2,090	1,816	1,474	─	─
125	6,810	5,833	4,940	4,135	3,427	2,818	2,690	2,322	1,899	─	─
140	8,549	7,328	6,189	5,155	4,292	3,538	3,390	2,909	2,397	─	─
160	11,145	9,536	8,056	6,762	5,599	4,615	4,410	3,811	3,140	─	─
180	14,084	12,054	10,190	8,544	7,103	5,834	5,570	4,787	3,909	─	─
200	17,387	14,908	12,598	10,534	8,710	7,197	6,920	5,927	4,843	─	─
225	22,027	18,850	15,952	13,341	11,067	9,135	8,740	7,499	6,096	─	─
250	27,148	23,261	19,600	16,399	13,625	11,188	10,800	9,169	7,542	─	─
280	34,066	29,171	24,638	20,564	17,076	14,059	13,500	11,577	9,413	─	─
315	43,104	36,925	31,166	26,028	21,638	17,800	17,100	14,549	11,986	9,765	7,907
355	54,773	46,832	39,596	33,054	27,449	22,609	21,600	18,488	15,165	12,367	10,073
400	─	59,463	50,208	41,944	34,789	28,630	27,500	23,549	19,209	15,724	12,747
450	─	75,223	63,570	53,276	44,065	36,360	34,800	29,781	24,288	19,807	16,077
500	─	─	78,336	65,538	54,374	44,817	42,900	36,745	29,963	24,430	20,006
560	─	─	─	82,119	68,232	56,162	53,700	46,007	37,575	30,759	24,938
630	─	─	─	104,034	86,235	71,119	68,100	58,110	47,597	38,796	31,539
710	─	─	─	─	110,680	91,367	86,400	75,109	61,627	50,432	41,256
800	─	─	─	─	140,392	115,854	109,700	95,203	78,054	63,889	52,312
900	─	─	─	─	─	146,555	138,900	120,461	99,096	80,922	66,001
1000	─	─	─	─	─	181,120	171,300	148,822	121,823	99,687	81,703
1200	─	─	─	─	─	─	─	214,207	175,458	143,415	117,618
1400	─	─	─	─	─	─	─	─	238,657	195,464	160,058
1600	─	─	─	─	─	─	─	─	311,998	255,108	209,023

Полезные советы

Для укладки наружной ветки канализации частного дома лучше всего применять трубу с диаметром 110 миллиметров. Ее проходной способности достаточно для того, чтобы система работала надежно и стабильно.

Желательно приобретать трубы с маркировкой SN4. Их свойств достаточно для того, чтобы выполнить монтаж не только перед зданием, но и под дорогой невысокой проходимости, а также тротуарной дорожкой или гаражом.

Установка канализации в частном доме

Для стыковки пластиковых труб с конструкциями, выполненными из других изделий лучше всего использовать фитинги с резиновыми уплотнителями. Данная технология позволит обеспечить достаточный уровень герметичности соединения. Наличие кольцевого уплотнителя позволит сохранить стык даже в условиях наличия вибраций или физических воздействий на трубопровод.

Смотреть видео:

Особенности

Для обустройства сточного слива часто используются трубные конструкции из поливинилхлорида, вытесняя чугунные и стальные. Пластиковые канализационные трубы изготавливаются из обычного и из непластифицированного ПВХ. В состав материала входит хлористый винил и дополнительные присадки. Высокие прочностные свойства позволяют использовать непластифицированный ПВХ для организации трубопровода с напором.

Канализационные трубы предназначены для отвода сточных вод из водопроводного слива, для устройства дренажного канала, монтажа внутридомовой и уличной канализации. Использование ПВХ изделий для устройства канализации оправдывает себя благодаря техническим характеристикам материала. Длительный срок службы канализационных трубопроводов позволит эксплуатировать систему до 50 лет. Предел прочности достигает 50 МПа, поэтому уличный участок канализации выдержит прокладку на глубину промерзания грунта. Трубопровод способен функционировать под давлением от 6 до 16 бар.

Применение труб из поливинилхлорида для канализации имеет следующие преимущества:

• Разнообразие размеров и форм труб и фитингов позволит произвести сборку канализации любой сложности.
• Гладкие внутренние стенки не дают оседать канализационным стокам, предотвращая образование засоров в малом диаметре и не давая зарастать трубному проходу от отложений.
• Малый вес изделий и легкость нарезки предполагает быстрый и простой монтаж и демонтаж без дополнительных инструментов.
• Инертность к химическим веществам и коррозионному воздействию.
• Доступная цена элементов трубопровода.

Расчет труб

Для индивидуального подбора трубы с целью установки в домах, коттеджах или на даче, необходимо производить расчет проходимости. Чтобы вычислить полезный диаметр трубы (внутренний d), необходимо узнать следующие параметры:

1. D – наружный (внешний) диаметр, мм;
2. B – толщина стенок, мм;
3. m – масса погонного метра трубы, г (необходима для учета количества и типа креплений, если нужна полная замена трубопровода);
4. S – площадь сечения, мм2.

Формулы для расчета:

d = D – 2 b;

S = π/4 (D2 – d2);

V = S * L;

m = ρ * V.

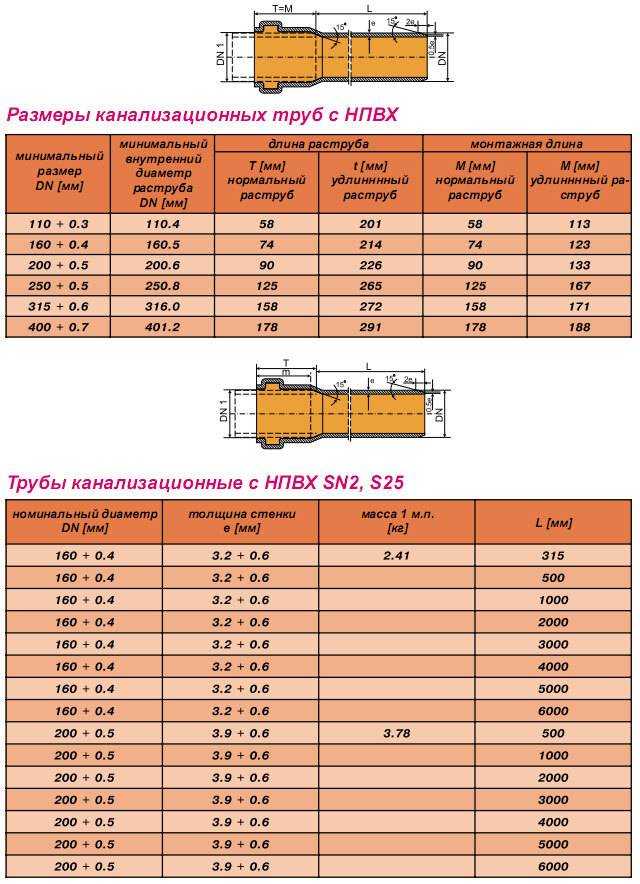

Размеры труб

Многие производители полиэтиленовых труб помечают на коммуникации большинство искомых параметров. Но, стандартно, у отвода изначально известен только наружный диаметр (D) и толщину стен. Наиболее важным параметром является внутренний диаметр, с его помощью производится соединение трубы с магистральной и разводка канализации, подбор доборных элементов, фитингов и т. д.

Обозначения производителей на трубах

При этом в отличие от полипропиленовых пластиковых труб, у чугунной канализационной коммуникации изначально производителем указывается полезный, внутренний диаметр. Как и у стальных, он обозначается DN. Может иметь разные значения, в целых числах, например, DN 110 или DN 200. Это означает, что у данной трубы диаметр условного отвода воды равен 110 или 200 миллиметрам соответственно.

Основные этапы монтажа

Когда всё закуплено, надо подготовить поливинилхлоридные трубы для укладки. Нарезают их специальными инструментами, но можно воспользоваться и ножовкой по металлу. Место разреза лучше сразу разметить по окружности и резать строго под прямым углом, чтобы соединение получилось герметичным. Края надо аккуратно зачистить наждачной бумагой. Соединительные детали можно нарезать в процессе монтажа.

Монтаж канализационных труб

Любая сточная система располагается под наклоном, угол которого рассчитывается ещё при составлении плана. Для каждого функционального участка могут быть свои расчёты, но в среднем уклон делается 4–7 см на каждый метр. Чтобы трубы не проседали, их надо крепить к стене через 1 метр.

Подготовленные трубы и соединительные детали собираются в конструкцию с помощью герметичных резинок, вставляются плотно до упора. Места соединений должны быть абсолютно чистыми, их рекомендуется для большей прочности смазывать различными герметиками, глицериновыми смазками, мыльными растворами.

При сборке надо рассчитать так, чтобы стыков и швов было поменьше – более цельная конструкция уменьшает риск протечек. Собранные конструкции проверяются на прочность и надёжность, а затем подсоединяются к сифонам и сантехнике.

После проведения работ проводится тестирование канализации на протечки. Для этого вся сантехника включается одновременно, а в раковину и ванну заливается ещё по ведру воды. При обнаружении протечек проблемные места прочнее закрепляются и дополнительно обрабатываются герметиками или строительным клеем. Затем проводится повторный тест.

Как правильно подобрать трубы ПВХ для канализации

На эскизе будущей канализационной системы рекомендуется указать длину и ширину трубы, угол наклона, места соединения с сантехникой и т. д. По рисунку рассчитать количество водопроводной арматуры, соединительных элементов, фитингов. Перенести схему на стены и пол, перепроверить ее значение и расчеты. После этого можно начинать штробирование канав под конструкцию. Их размеры должны совпадать с диаметром труб.

Как правильно подобрать трубы ПВХ для канализации

Выходящая частная труба должна соответствовать ширине стояка, в который она входит. В многоэтажных домах диаметр магистрали может быть как 110 мм, так и 200 мм, в зависимости от количества квартир в доме. Если к подземной коммуникации присоединено несколько домов, то размер диаметра может достигать 300 мм и больше. Подземные соединения чаще всего фланцевые, а надземные – раструбные.

Разновидности пластиковых труб канализации и их размеры

Пластиковые канализационные трубы изготавливают из следующих материалов:

• полиэтилена высокого и низкого давления;
• поливинилхлорида;
• полипропилена.

От области применения зависит материал для водостока.

Для внутренней сети больше подходят полипропиленовые элементы. Они способны выдержать температуру до +70°С. В некоторых случаях краткосрочно переносят до +95°С. Трубы из этого материала подходят для систем, в которые поступает отработанная вода от разной бытовой техники.

Дешевые ПВХ изделия используют при монтаже наружного канала, в котором двигаются смешанные сточные воды. У них температура ниже, чем во внутренней сети. Их рабочий показатель составляет +40…+60°С. Детали подразделяют на гофрированные и гладкие. Гофрированные части применяют не только для монтажа сифонов. Повышенной прочностью отличаются трубы с ребристой внешней стенкой, но гладкой поверхностью внутри.

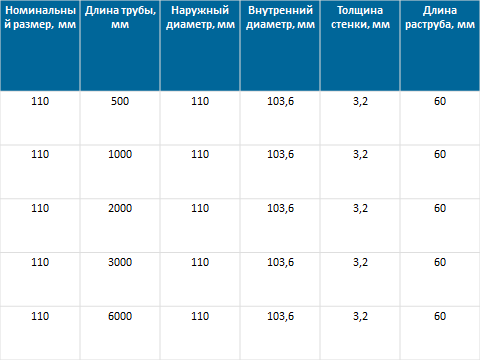

Технические характеристики трубы 110 мм

Основные составляющие диаметрального сечения таковы:

• Внутреннее диаметральное сечение. Данный параметр является основополагающим. Именно по нему подбираются все соединительные элементы. У канализационных пластиковых труб 110 мм внутренний диаметр составляет 103,6 мм.
• Диаметр условного прохода определяет номинальный показатель внутреннего диаметрального сечения.
• Наружное диаметральное сечение.
• Толщина стенок труб.

Одним из главных параметров является диаметральное сечение. Именно по этим показателям определяют область применения пластиковых изделий. Трубы диаметром 110 мм в основном используются для обустройства канализационных стоков.

Определиться с выбором трубы диаметром 110 мм и по его техническим характеристикам поможет определиться приведённая ниже таблица.

Преимущества пластиковой трубы

Пластиковые изделия имеют ряд неоспоримых преимуществ. К ним относят:

• Устойчивость к коррозии. Изготавливаются из материалов, которые не вступают в реакцию с разрушающими элементами. Срок службы пластика меньше, чем у чугуна, но всё-таки достигает 50 лет.
• При эксплуатации пластиковые трубы не создают особого шума, так как гладкая внутренняя поверхность обеспечивает беспрепятственное прохождение воды.
• Экологичность материала обеспечивает безопасную эксплуатацию в бытовых условиях.
• Низкая степень теплопрооводности. Это значительный плюс, так как проходящая по трубам горячая вода не остывает.
• Пластик обладает высокой устойчивостью к перепадам температур и перепадам давления.
• Обладают незначительным весом, что существенно упрощает процесс монтажа. Для того, чтобы соединить их не нужны сварочные работы. Соединяются при помощи специальных деталей. Соединения в конечном итоге получаются надёжными и герметичными.
• Пластиковые изделия не нужно обслуживать в плане защиты от коррозии. Отпадает необходимость их красить. Подходят как для открытого использования, так и для закрытого.

Рекомендации по установке ПВХ-труб в многоэтажном доме

Для того чтобы смонтировать дренажную систему в многоэтажном
доме следует придерживаться определённых рекомендаций и правил.

Одним из главных в списке правил считается обеспечение доступа
воздуха в канализационную систему. Если его не будет, тогда во время смыва
создаётся пониженный уровень давления, что ведёт к засасыванию водяного затвора
внутрь.

В пятиэтажном доме для стояка достаточно использовать диаметр канализационной трубы для унитаза, который равен ста миллиметрам. Когда количество этажей будет большим, необходим вариант с диаметром 150 мм. На участках системы, являющимися общими для двух и более стояков, а также в месте выхода на колодец устанавливается труба с диаметром 200 мм. Как было отмечено, чугунная труба в процессе эксплуатации меняет внутренний диаметр в меньшую сторону. С пластиковыми изделиями такого произойти не может, так как их поверхность гладкая и отложения на ней не остаются.

Вам также может понравиться — Уклон канализационных труб по СНиП

Важно знать

При организации верного угла наклона трубы и отсутствии на внутренних стенках заводского брака в виде шероховатостей или неровностей, не остаётся на стенках грязи (песок вместе с илом). Таким образом, при замене металлической конструкции пластиковым аналогом можно использовать элементы меньшего диаметра. К примеру, если в доме изначально была установлена чугунная труба пятидесятка, то заменить её можно пластиковой сороковкой. Или же труба канализационная пластиковая 110 мм — такие размеры позволят поменять 120 миллиметровый чугунный аналог.

Следует помнить и о том, что любое суженое место в канализации считается потенциально опасным для появления засорений. Каждое соединение, расположенное в горизонтальной плоскости, стоит осуществлять при помощи косых тройников. Применять прямоугольные соединители можно лишь в местах стыковки стояка с горизонтальным участком. Такой тип монтажа позволит избежать нюансов, связанных с удалением засоров.

Следует придерживаться

Кроме того, следует придерживаться и таких рекомендаций:

Между двумя ближайшими соединениями креплений должно быть
расстояние, соответствующее значению не менее 10 диаметров.
На длинные участки, а также при смене направления
движения потоков, необходимо монтировать специальные элементы под названием
ревизия. Они служат для очистки при возможном засорении.

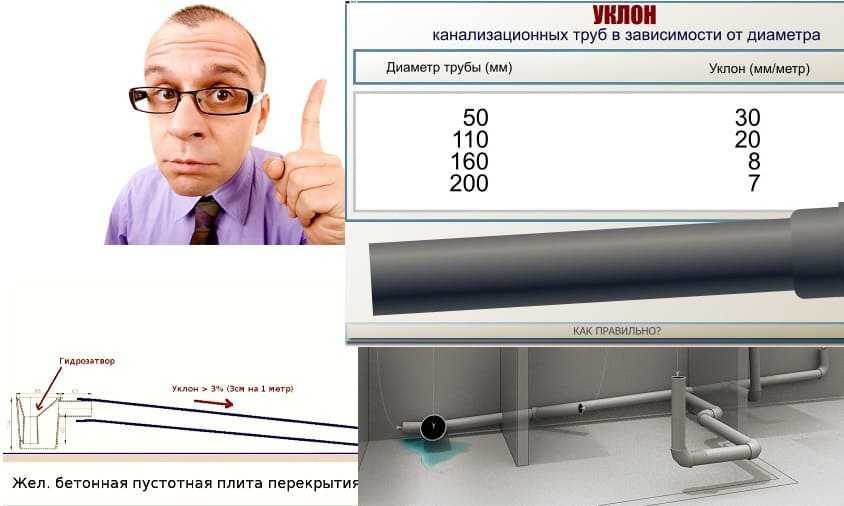

Оптимальный параметр уклона равен 20 мм. При значении
значительно меньшем указанного, стоки будут сливаться очень медленно

Если,
наоборот, увеличить уклон, тогда вода создаст много шума и система может
засориться гораздо быстрее.
При использовании поливинилхлорида важно помнить о том,
что этот материал расширяется в случае воздействия высокой температуры.
Для резки использовать следует болгарку или ножовку.
Далее необходимо в обязательном порядке снять фаску.

Монтаж системы канализации не вызовет сложностей даже у начинающего мастера

Важно внимательно подобрать диметр труб в соответствии с просчитанными параметрами

Общие требования к трубам для наружной канализации

Так как сооружение наружной канализации требует больших усилий, а ее срок службы напрямую зависит от устойчивости элементов сети к неблагоприятным условиям, то при производстве канализационных труб закладывается соответствующий запас прочности: бóльшая устойчивость к колебаниям температуры, к давлению грунта.

Какие параметры характеризуют канализационные трубы ПВХ и ПНД, применяемые для наружной канализации:

• Материал. Для наружной канализации используются трубы из прочных материалов, которые способны выдерживать не только агрессивную среду сточных вод, но и перепад температуры, механические нагрузки. Свойства этих материалов — важнейший критерий при выборе типа труб.
• Толщина стенки. Учитывая давление, которое оказывается шаром грунта, а также расположенность некоторых типов грунта к пучению в зимний период, толщина стенки трубы для внешней магистрали должна быть в 1.5 раз бальше, чем для внутренней.
• Конструкция. От этого параметра зависит прочность трубы, устойчивость к деформации, способ монтажа системы.
• Размеры. Диаметр труб, их длина рассчитываются на этапе проектирования канализационной системы
• Цвет. Трубы для наружного использования окрашивают в оранжевый цвет. Это способствует более легкому их обнаружению во время ремонта сливной системы или других земляных работ и помогает избежать повреждений.

Выбор труб для наружной канализационной сети — ответственная задача, ведь работы по монтажу дорогие и трудоемкие и чем дольше прослужат трубы, тем лучше.

Проектируя канализацию, нужно учесть множество факторов — условия на участке, особенности устройства канализационной системы, разных типов труб и свойства материалов, из которых они изготовлены

При выборе и покупке канализационных труб лучше не экономить на их качестве, изучать характеристики изделий и рабочие параметры.

Достоинства

Пластиковые трубы можно применять как во внешней, так и в скрытой прокладке, так как выглядят они эстетично и не бросаются в глаза. Красить их не нужно, а слышимость перемещений потоков в пластике гораздо ниже, чем в металле.

Пластик прослужит долго. Даже при низких температурах он устойчив к ударам и высокому давлению грунта. Гладкая поверхность трубы помогает канализационным стокам уходить быстрее и эффективнее, что позволяет выдерживать большое давление воды. Также снижается риск появления засоров и повреждений даже в случае перемещения плотных элементов. Низкий коэффициент шероховатости препятствует отложениям известняка и других элементов распада, что обеспечивает большую прочность.

Этот материал устойчив к коррозии, изменениям температуры сточных вод и процессу плавления, к солям, известковым отложениям, минеральным кислотам и щелочам. В частном доме с этим придется бороться самостоятельно, а это энергозатратно.

Небольшая масса облегчает процесс транспортировки. Необязательно заказывать машину для доставки. Установка не займет много времени, монтаж для частого дома можно произвести самостоятельно, так как процесс прост и не требует специальных знаний.

Как подобрать оптимальный диаметр

Для того чтобы канализационная система долго и эффективно функционировала необходимо следовать следующим рекомендациям и нормативам, прописанным в СНиП №2.04.03:

• Для прокладки внутреннего трубопровода используются сечение в диапазоне от 25 до 110 мм. Для наружных коммуникаций – диаметром от 110 до 630 мм.
• В частных домовладениях устанавливаются сантехнические ПВХ-трубы с диаметром в 110–250 мм, в многоквартирных домах – 110-400 мм.
• Для участка от центрального внутридомового стояка до городской канализации – 150-200 мм.
• Водоотведение от бань/саун – 200 мм, бассейнов – 240-300 мм.
• Самый минимальный диаметр в 25 мм применяется для отведения стоков вод и отходов от бытовой техники (стиральных и посудомоечных машин).

Выбираем правильную трубу

Совет по выбору системы канализации один: если есть возможность, устраивайте самотечную канализацию – она обойдется намного дешевле, чем напорная, и намного более простая в исполнении. И не требует особого надзора и обслуживания.

Размер и диаметр изделий

При устройстве канализации в частном доме достаточно трубы с наружным диаметром 110 мм. Диаметр 160 мм имеет смысл применять, только если у Вас дома много членов семьи и много ванны комнат. Длины раструбных изделий применяют, определив по месту, какие удобны. Диаметр 200 мм вообще не имеет смысла применять в частном доме.

Популярные производители

Пластмассовые канализационные трубы производят все, кто может. Это простое, ходовое и доходное изделие. Принципиальной разницы между материалами также нет, хотя ПВХ, конечно, прочнее (и дешевле) и чаще встречается в магазинах

Обращать внимание следует на внешний вид труб, цвет, наличие сертификата и особенно на толщину стенки – соответствует ли заявленной в документах

Примерная цена

Пластиковые раструбные трубы с комплектующими стоят недорого. Например, труба из полипропилена длиной 2 м и диаметром 110 мм будет стоить от 300 рублей; диаметром 50 мм – от 110 рублей; диаметром 50 мм и длиной 1 м – 60 рублей. Полиэтиленовые и поливинилхлоридные будут стоить дешевле примерно на 30%. Импортные изделия продаются дороже в несколько раз. Цены зависят от региона и накруток продавца.

Сравнение труб ПВХ и ПНД для наружной канализации

Подытоживая, к достоинствам труб из ПВХ можно отнести:

• износостойкость;
• небольшой вес;
• широкое применение;
• антикоррозийные свойства;
• легкость монтажа канализационной системы;
• невысокая стоимость.

Недостатки труб из поливинилхлорида:

• не переносят минусовые температуры;
• чувствительны к ударам при отрицательных температурах;
• нельзя транспортировать через трубопровод вещества с температурой выше 45 °С.

Трубы из поливинилхлорида применяются как в прокладке наружных линий системы, так и в организации внутренней части канализации частного дома.

Трубы ПНД отличаются следующими преимуществами:

• прочность материала;
• не подверженность коррозии;
• износостойкость, долговечность;

К обоснованным техническим и технологическим плюсам относят легкость и универсальность применения. Весьма привлекает больший диапазон рабочих температур.

К недостаткам полиэтиленовых труб относятся:

• большая стоимость по сравнению с другими видами пластиковых труб;
• более трудоемкий процесс монтажа элементов системы.

Основные параметры, на которые обращают внимание при покупке труб для канализации — материал изготовления, конструкция, размеры. Кроме труб для устройства наружной части автономной канализационной системы потребуются пластиковые колодцы, применяемые для организации поворотных, коллекторных и смотровых пунктов

В ориентирами их выбора ознакомит рекомендуемая нами статья

Кроме труб для устройства наружной части автономной канализационной системы потребуются пластиковые колодцы, применяемые для организации поворотных, коллекторных и смотровых пунктов. В ориентирами их выбора ознакомит рекомендуемая нами статья.

Выбор диаметра пластиковых труб

Оптимальный размер элементов водопроводной системы зависит от множества факторов:

p, blockquote 10,1,0,0,0 –>

• длины водопровода;
• количества соединений и стыков;
• количества поворотов;
• числа точек забора воды;
• напора воды в конкретной системе.

p, blockquote 11,0,0,0,0 –>

Хорошей новостью для непрофессионалов, монтирующих собственный водопровод, является возможность отказаться от сложных расчетов и воспользоваться типовыми решениями.

p, blockquote 12,0,0,0,0 –>

p, blockquote 13,0,0,0,0 –>

• для систем, имеющих длину, не превышающей 10 м, чаще используют трубы с просветом, равным 20 мм;
• для 10-30-метровых систем обычно берутся изделия 25-миллиметрового диаметра;
• длина более 30 метров требует использования 32-миллиметрового диаметра.

p, blockquote 14,0,0,0,0 –>

Если речь идет о внутриквартирной разводке, то тут все намного проще. Поскольку водопровод в квартире имеет небольшую протяженность, в большинстве случаев здесь подойдут изделия со следующими внутренними диаметрами:

p, blockquote 15,0,0,1,0 –>

• 15 мм или полдюйма;
• 10 мм или 3/8 дюйма.

Для стояка выбирают следующие размеры:

p, blockquote 16,0,0,0,0 –>

• 20 мм или 3/4 дюйма;
• 25 мм или 1 дюйм.

Больший диаметр может понадобиться в следующих случаях:

p, blockquote 17,0,0,0,0 –>

1. Если водопровод имеет сложную конструкцию, имеющую большое количество поворотов, стыков и характеризуется непостоянством давления;
2. Если вода постоянно используется в больших количествах.

Размеры труб для внутренних и наружных систем

Размеры ПВХ труб определяются несколькими параметрами: диаметр, толщина стенки и длина. Для каждого типа канализации есть свои рекомендуемые нормы.

Так как трубы из поливинилхлорида изготавливаются по ГОСТу, они имеют строго определенные размерные характеристики.

В таблице приведены стандартные размеры ПВХ труб для внутренней и внешней канализации:

• Dн — внешний диаметр трубы,
• d — внутренний диаметр,
• Dy — усредненный показатель просвета,
• b — толщина стенки.

По строительным нормам каждый элемент водопроводной системы имеет собственные требования к диаметру труб (согласно внутреннего диаметра):

• 25 мм —  стиральные машины, посудомойки,
• 30-47 мм —  раковина в ванной, биде,
• 38-50 мм —  кухонная кабинка, ванна или душ,
• 50 мм —  разводка канализационной системы внутри здания,
• 70-86 мм —  различные отводы от центрального стояка,
• 100-118 мм —  унитаз, центральный стояк,
• 150-190 мм —  участок от центрального стояка до городских канализационной системы,
• 200 мм —  отвод стоков от бань (саун),
• 240-300 мм —  отвод стоков из бассейнов,
• 300-1100 мм —  городские канализационные магистрали.

При проведении расчетов диаметра канализационных ПВХ труб необходимо учитывать их пропускную способность изделий различного диаметра.

Также пропускная способность зависит и от длины стояка канализации.

Рекомендуемые размеры труб

Выбор деталей для канализации зависит от их назначения и размеров.

Для внутренней канализации

Пластиковые конструкции выбирают, опираясь на установленные нормы и правила.

Назначение деталей	Внутренний диаметр труб, мм
Стиральные и посудомоечные машины	25
Ванна, биде и раковина	30-47
Кухонная мойка, душевая кабина и ванна	38-50
Совместный слив (душ, раковина, ванна), разводка системы внутри дома	50
Отводы стояка	70-86
Центральный стояк и унитаз	100-118

Для внешней канализации

Назначение деталей	Внутренний диаметр труб, мм
Вывод сточных вод к очистительным системам	150-190
Баня, сауна	200
Бассейн	240-300
Городские канализационные магистрали	300-1100

При этом нужно, чтобы размер горизонтального трубопровода совпадал, но не превышал диаметр стояка, иначе будут образовываться засоры. Широкие трубы выбирают для монтажа слива от унитаза, т. к. через них проходят стоки неоднородного состава. При образовании вакуума в пластиковом отводе произойдет сбой в работе канализации. Зазор позволит вытеснить воздух, находящийся под давлением.

Источник

нормальный	удлиненной
500	110	103,6	3,2	58	113
1000	110	103,6	3,2	58	113
2000	110	103,6	3,2	58	113
3000	110	103,6	3,2	58	113
6000	110	103,6	3,2	58	113
