Аналоговые камеры видеонаблюдения

Такие разные

Аналоговые видеокамеры для видеонаблюдения хотя и выполняют одинаковые функции, но имеют множество отличий:

1. По исполнения
2. Цветности матрицы
3. Марке производителя
4. Разрешающей способности и чувствительности

Оказывается, что отличий не так уж и мало. Рассмотреть все в одной статье – это значит получить только общие сведения. Но для выбора оборудования для аналогового видеонаблюдения, на которое возлагаются большие надежды, этого мало. Поэтому остановимся только на основных отличиях, рассмотрев их более подробно.

Начнем с исполнения. В зависимости от этого показателя различают следующие виды аналоговых камер видеонаблюдения:

• Внутренние
• Уличные
• Скрытой установки

Первые предназначены для оборудования в помещениях аналоговых систем видеонаблюдения, поэтому к их корпусу требования минимальные – эстетичный внешний вид. Уличные – наиболее подвержены влиянию агрессивной окружающей среды и механическому воздействию. Их корпус должен быть антивандальным, устойчивым к влиянию осадков. Кроме того, такие камеры обычно дополнительно оснащаются устройствами подогрева, позволяющими поддерживать внутри оптимальную для работы системы аналогового видеонаблюдения температуру.

Смотрим видео, на какие параметры обращать внимания:

Устройства, используемые для скрытой установки отличаются компактными габаритами и могут быть замаскированы под предметы интерьера или дверной глазок, делая аналоговые системы видеонаблюдения незаметными.

Следующее отличие камеры заключается в матрице, она может быть:

• Цветной
• Черно-белой

Первый вид оборудования еще только начинает завоевывать рынок. Цветные аналоговые камеры появились не так давно. Они позволяют получать более информативную картинку, но имея все еще достаточно высокую цену не являются самыми популярными для аналогового видеонаблюдения.

Черно-белые – за годы своего существования сумели показать свои лучшие качества. Они имеют большую чувствительность, высокую разрешающую способность и меньшую стоимость, что позволило им занять лидирующие позиции в рейтинге продаж на рынке аналогового видеонаблюдения.

Производители – здесь выбор особенно широк. Это продукция мировых лидеров:

• Sony
• Panasonic

Южно-корейских, китайских и восточноевропейских компаний, а также отечественных фирм. Какую марку выбрать – зависит от вашего доверия производителю. Хотя не последнюю роль в этом играет цена, судя по данному фактору лидируют аналоговые камеры китайского производства. Именно они имеют стоимость, делающую аналоговые системы видеонаблюдения доступными для широкого круга потребителей. А что выберете вы?

Различия между камерами для дома и улицы

Виды видеокамер для видеонаблюдения сильно различаются. Так, например, одни больше подойдут для дома, а другие могут использоваться в уличных условиях. Домашние видеокамеры не требуют высокой степени защищенности, оптических свойств и изолированной электрики. Большее количество требований выдвигается к аппаратуре, которая будет эксплуатироваться на улице, т.к. в помещении окружающая среда не столь агрессивна, в здании не бывает сильных перепадов температур, влажности или жары. Главное и существенное отличие уличных камер от офисных – это повышенная защищенность первых. Корпус обычной камеры может быть выполнен из обычного пластика, тогда как уличная камера будет покрыта специальным прорезиненным покрытием и защищена от влаги по сертифицированным стандартам

Отдельное внимание уделяется изоляции проводки уличных камер, тогда как модели, предназначенные для помещения, не требуют для нее какой-то дополнительной защиты

К уличным видеокамерам, в отличие от офисных и домашних вариантов, выдвигаются более высокие требования и в области оптики. В частности, речь идет о засветах. Если в помещении, особенно в ночное время, луч яркого света не сильно повлияет на работу устройства, то на открытом пространстве в темное время суток яркий свет может на какое-то время ослепить прибор, тем самым выведя его из строя

Этой слабостью могут воспользоваться злоумышленники, так что заранее следует обратить внимание на этот фактор

Чем больше расстояние фокуса уличной камеры, тем более крупными будут выглядеть наиболее отдаленные объекты, что весьма полезно при наблюдении в отдалении. Всего существует три типа моделей для уличного использования: панорамные, портретные и со средним приближением.

Защитой от бликов обладает, как правило, профессиональная техника. Чаще всего за защиту отвечает специальный электронный запирающий механизм, который значительно сокращает время экспонирования, либо автоматически регулируемая диафрагма. Последняя просто сужает отверстие, через которое проходит избыток света. В камерах, которые используются внутри помещений, такая технология практически не требуется.

Также камеры для улиц могу различаться по конструкции.

1. Купольная видеокамера. Этот вид аппаратов специально защищен от повреждений (врывозащищенные). Корпус выполнен в виде полусферы, а внутри располагается вращающаяся оптика. При помощи таких камер можно получить панорамное (широкоугольное) изображение и без труда наблюдать за движущимися целями.

2. Корпусная. Наиболее распространенный вид камер. Недорогие, с хорошей оптикой и неплохими возможностями. Существенным минусом является необходимость установки сразу нескольких камер в одном месте.

3. Поворотные видеокамеры. Управляет такими гаджетами удаленный сервер, что очень удобно при дистанционном наблюдении. Чаще всего используются на улице.

4. Модульные видеокамеры. Довольно популярный вид, который используется как в помещениях, так и на улице. Особенность состоит в том, что такую камеру можно собрать самому, основываясь на своих нуждах. Можно сконструировать камеру с микрофоном, проводную или беспроводную. Модульная камера не имеет корпуса, в комплекте идет только материнская плата и объектив, все остальное докупается самостоятельно.

УСТАНОВКА И ПОДКЛЮЧЕНИЕ АНАЛОГОВЫХ КАМЕР

Кабель для подключения аналогового видеонаблюдения используется двух типов:

• коаксиальный;
• витая пара.

Изначально для передачи композитного видеосигнала предназначался коаксиальный кабель. Он и сегодня используется в большинстве случаев. Представляет собой центральный проводник, помещенный в слой изоляции вдоль оси экранирующей оплетки.

Короче говоря, все видели телевизионный кабель, так вот для видео используется точно такой.

Его характеристиками являются волновое сопротивление и коэффициент затухания сигнала. Для видеонаблюдения первое значение должно составлять 75 Ом, второе – чем меньше, тем лучше.

В целом качество «коаксиала» определяется:

• диаметром центральной жилы, а следовательно всего кабеля (больше – лучше);
• материалом проводника (медь – идеально);
• оплеткой (плотность ее должна быть максимально высокой).

В дешевых исполнения коаксиальных кабелей в качестве оплетки часто используют алюминиевую фольгу. Это не лучший вариант и подходит для небольших расстояний. Если есть возможность – от него имеет смысл отказаться.

Существуют комбинированные исполнения такой продукции, в которых под слоем общей изоляции размещены два провода питания (КВК – самая распространенная марка).

Теперь об основных преимуществах и недостатках подключения камер видеонаблюдения коаксиальным кабелем. Линия, организованная на его основе является несимметричной. Это значит, что она в значительной степени подвержена влиянию помех, как внешних электромагнитных, так и по цепям питания.

Это определяет относительно небольшую длину соединения: от нескольких десятков до сотни метров (все зависит от конкретных условий).

С другой стороны, такой вариант максимально прост в монтаже.

Современные камеры и видеорегистраторы снабжены предустановленными разъемами BNC типа «гнездо» или в просторечии «мама». Для их соединения между устройствами прокладывается кабель, с обоих сторон на него устанавливаются BNC штекеры («папа»), которые подключаются к камере и регистратору.

Из инструмента нужен минимальный «джентльменский» набор:

• пассатижи;
• бокорезы + монтажный нож;
• отвертка.

Питание подключается отдельно, для этого на видеокамере тоже предусмотрен отдельный стандартный разъем.

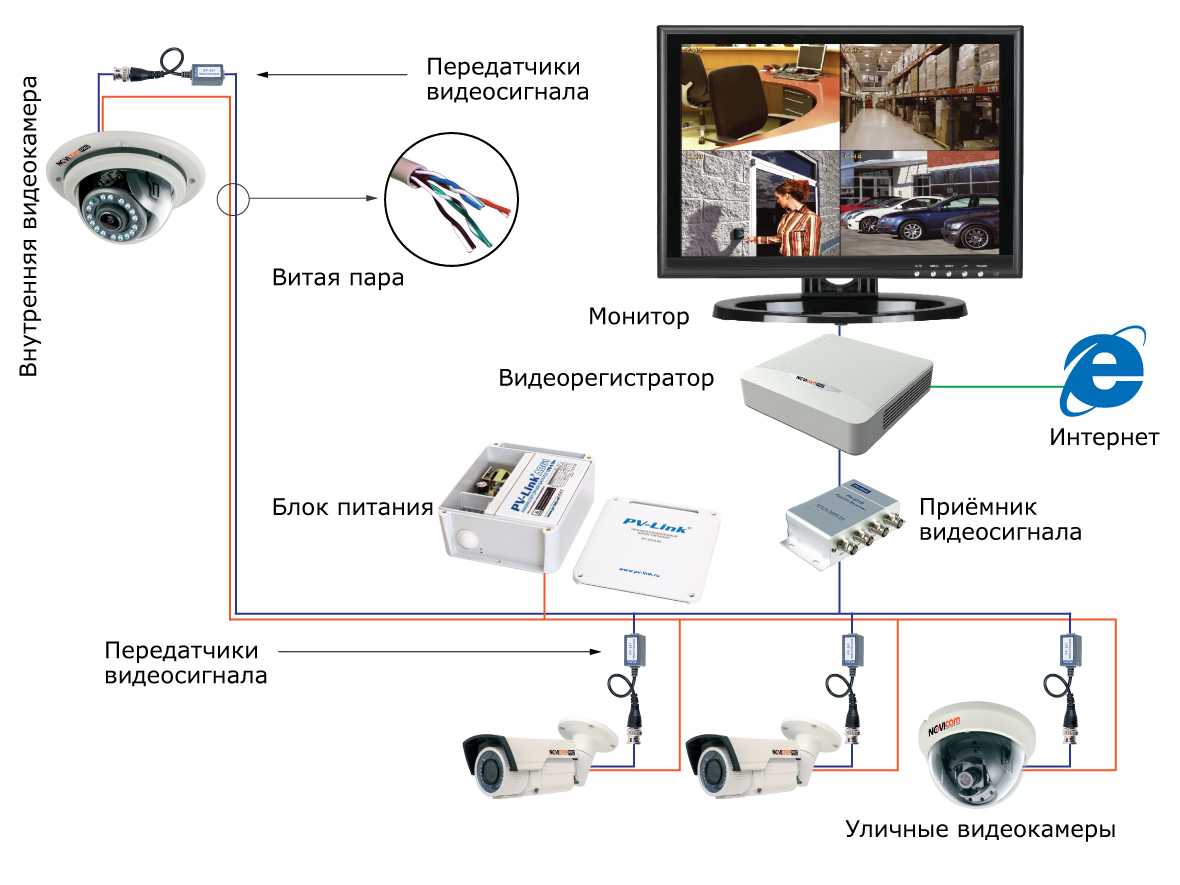

ПОДКЛЮЧЕНИЕ АНАЛОГОВОЙ КАМЕРЫ ВИДЕОНАБЛЮДЕНИЯ ПО ВИТОЙ ПАРЕ

Достоинством такого способа соединения является, в первую очередь, повышенная помехозащищенность. Следовательно, длина линии увеличивается и может достигать, как уже писалось 1 км, а если очень постараться, то и более.

Витая пара является симметричной линией, следовательно для ее согласования с камерой и регистратором требуются соответствующие преобразователи.

Называются они приемопередатчики и бывают двух типов:

• активные (требующие для работы напряжения питания);
• пассивные.

Следует заметить, что второй тип не обеспечивает высокой дальности и качества и используется на нескольких десятках метров. Он может быть полезен для подключения по имеющейся свободной витой паре.

При сложностях с прокладкой большого количества коаксиальных кабелей можно использовать один кабель UTP и посредство приемо передатчиков подключить к нему несколько камер (по одной на имеющуюся витую пару).

В отличии от пассивного, который только преобразует сигнал, активный приемопередатчик его еще усиливает. Более того, профессиональные модели имеют возможность раздельных ручных регулировок, в том числе для корректировки амплитудно частотных характеристик.

Именно такие модели обеспечивают возможность применения длинных линий связи.

Кстати, витая пара, используемая в сетевых системах для рассматриваемого варианта подключения не лучший вариант. Старая добрая «полевка» П-274 – полевой кабель дальней связи для такого подключения подходит оптимально.

Но еще раз повторю – удаленные подключения такого типа требуют профессионального подхода в выборе оборудования, его монтаже и настройке.

2012-2023 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Цифровые IP камеры видеонаблюдения

Современные IP камеры имеют несколько бОльшую стоимость (обычно на 1-3 т. р. дороже аналоговых), т. к. несут на своем «борту» мини компьютер, который обеспечивает передачу видеопотока на облачный сервис или сохранение записи на карту памяти без участия видеорегистратора и ПК. Помимо всего прочего, в IP камерах может реализовываться PoE модуль и аудио тракт, позволяющие осуществлять питание, управление PTZ, передачу аудио- и видеосигнала по одному UTP кабелю. Данные технологические дополнения еще больше повышают цену цифровых камер.

IP видеокамеры имеют ряд преимуществ перед аналоговыми, но не лишены и недостатков. Основным преимуществом IP камер видеонаблюдения является масштабируемость и гибкость системы видеонаблюдения, построенной на их базе, поэтому в глобальных проектах это свойство данного типа устройств видеозвахвата имеет решающее значение.

Преимущества:

• Обеспечение питания (при наличии PoE) и передача всех сигналов по одному кабелю;
• Высокое разрешение записи видеоинформации – не так давно появился новый формат 4K Ultra HD, обеспечивающий разрешение 8 МП (спорный пункт, т. к. при разрешении выше 2МП разница пока что несущественна);
• Запись на карту памяти или трансляция видеопотока на облачный сервис напрямую с камеры через роутер;
• Возможность беспроводного подключения камер по Wi-Fi;
• Беспроблемная и быстрая интеграция с облачным сервисом, что в настоящее время стремительно набирает популярность, и по прогнозам экспертов будущее именно за облачными технологиями видеонаблюдения.

Сравнение разрешений старых аналоговых камер с HD и 4k Ultra HD

Формат 4K сегодня находится в первоначальной стадии развития, поэтому качество изображения некоторых моделей камер с поддержкой данного формата практически ничем не отличаются от 1080p, а другие показывают значительно превосходящие его результаты – еще не все производители довели использование данной технологии до ума. Поэтому выбирая камеры такого типа нужно быть предельно осторожным, чтобы не купить кота в мешке.

Из недостатков IP камер можно выделить следующие особенности:

• Более высокая стоимость;
• Задержка при передаче видеоинформации на 2-3 секунды, связанная с операциями сжатия;
• Длина UTP кабеля ограничивается 100-120 метрами, при больших расстояниях прокладки возникают помехи;
• Возможные сложности в настройке оборудования для простого пользователя;
• Несовместимость камер видеонаблюдения и видеорегистраторов разных производителей (с появлением большого количества устройств с поддержкой стандарта ONVIF подобная проблема может быть решена).

Широко обсуждаемым моментом, является наличие задержки при передаче сигнала, из-за чего IP камеры видеонаблюдения не рекомендуется применять в тех случаях, когда реакция охраны на происходящие события должна быть незамедлительной. Если картинка с камер доходит на экран монитора охраны спустя 3 секунды с момента ее захвата камерой, преступник может успеть скрыться или отойти на большое расстояние. Более того, кадр с бегущим человеком может просто на просто выпасть из общего потока видеоинформации. У AHD камер такого нет ввиду отсутствия сжатия информации, поэтому изображение передается в реальном режиме времени.

Качество видео

Что такое формат AHD? С одной стороны, это то же самое аналоговое видеонаблюдение, но с гораздо большим качеством.

Здесь формат картинки измеряется не в ТВЛ, а в мегапикселях с разрешением FullHD и даже 2K.

При этом цена такой камеры не сильно отличается от аналоговой. Впечатляет, правда?

Несколько лет назад, когда AHD формата и вовсе не существовало, разница между аналоговым и IP видеонаблюдением была огромной. Цифра выигрывала по всем параметрам, что называется в одни ворота.

Лучшая четкость, отличное качество, великолепная цветопередача. Тот, кто хотел все это получить, даже не особо задумывался, что же ему покупать.

На сегодняшний день единственная существенная разница заключается в цветопередаче. Если с двух одинаковых камер (IP и AHD) сделать одну запись и показать это рядовому пользователю, то он даже не поймет разницы.

Поэтому говорить, что IP видеонаблюдение в этом плане сильно превосходит данный аналог, сегодня уже не верно.

ДОСТОИНСТВА И НЕДОСТАТКИ АНАЛОГОВЫХ СИСТЕМ

Первое на что смотрит пользователь при выборе видеокамеры – это ее разрешение.

В современных реалиях на выбор между видом видеонаблюдения:

• аналоговое;
• или IP,

в большинстве случаев это не влияет. Существуют, например AHD видеокамеры разрешением 5 Mpx и более. Так что в этом вопросе отдать преимущество тому или иному оборудованию нельзя.

Следующий момент – цена. Стоимость «аналога» всегда при прочих равных условиях будет ниже. Другой вопрос, что люди легко подвержены воздействию рекламных (маркетинговых) компаний.

Поскольку в результате активного продвижения IP видеонаблюдения сформировалось убеждение, что это лучший вариант, то многие даже рассматривать альтернативу не желают.

К тому же, на рынке достаточно дешевых IP камер, но там может оказаться много неприятных сюрпризов. Так что предлагаю смотреть на вещи здраво и учитывать технические особенности и опции применительно к обоим вариантам. Вот такое небольшое лирическое отступление.

Дальность и качество передачи.

Здесь уже есть о чем поговорить. Сетевые (IP) системы для передачи данных на большие расстояния нуждаются в установке дополнительных коммутаторов на каждые 100 метров линии. Для «аналога» существуют решения создания линий без установки промежуточных устройств до 1 км.

С другой стороны, цифровой сигнал в точке приема восстанавливается без потери качества изображения, а аналоговый «обрастает» помехами, полностью компенсировать которые невозможно.

С практической точки зрения, при удалении камеры от регистратора на несколько десятков метров разница практически незаметна. В ином случае нужно смотреть что теряем и что приобретаем в том или ином варианте.

Это касается вопросов проводного (локального) удаленного подключения. Существует еще просмотр через интернет, но это другой подход и технологии.

Масштабируемость (наращиваемость) системы.

Часто используется аргумент, что если установлен, например, 16 канальный аналоговый регистратор, то при возникшей потом необходимости монтажа дополнительных (сверх этого числа) камер придется приобретать еще один видеорегистратор.

При этом как то забывается, что IP регистраторы тоже имеют ограниченное количество каналов. Более того, если использовать видеосервер, то программное обеспечение также поддерживает определенное количество камер.

Так что расширять систему придется и за счет устройств записи (обработки) информации. И вопрос здесь нужно ставить таким образом: «какова общая цена дополнительного канала?»

Стоимость монтажа (установки).

Прокладка кабелей и проводов – основная статья затрат при монтаже видеонаблюдения. Здесь следует отметить, что для каждой аналоговой камеры требуется отдельный сигнальный кабель.

Сетевые технологии позволяют по одной витой паре передавать изображения от нескольких видеокамер. Конкретное их количество определяется потоком (объемом передаваемой информации) каждым устройством и пропускной способностью канала связи (для витой пары 5 категории это 100 Мбит/сек).

Кстати, это может сократить затраты при расширении системы. Для аналоговой придется однозначно прокладывать отдельную линию, для IP можно подключиться к существующей.

Дополнительные возможности.

Аналоговое видеонаблюдение не имеет ни встроенных, ни, тем более, подключаемых средств видео аналитики. Детектор движения в расчет не принимаем – он есть везде.

Если же говорить про надежность, простоту установки и настройки, то здесь преимущества аналоговой системы видеонаблюдения неоспоримы. Но для крупных объектов (десятки камер) целесообразней использовать сетевые технологии.

Аналоговое видеонаблюдение – хороший вариант для установки:

• дома;
• на даче;
• в квартире.

Общий принцип

Современные камеры, более или менее, получают снимки одинаковым путем. Очевидно, что одни камеры сложнее других, но, как правило, свет проходит по сходному пути, как только он встречается с камерой.

• Объектив.
• Диафрагма.
• Затвор.
• Плоскость изображения.

Способ просмотра изображения на камере, через оптический или электронный видоискатель или электронный экран — это одно из отличий камер различных типов.

Объектив

Свет вначале попадает в объектив. Это оптическое устройство, изготовленное из пластика, стекла или кристалла, который искривляет свет, поступающий в объектив, в направлении плоскости изображения. Объектив имеет определенное количество оптических элементов. Они сгруппированы по группам. Если посмотреть на характеристики объектива, вы увидите упоминание о количестве элементов и групп в данном объективе. Некоторые группы имеют только один элемент.

Некоторые объективы имеют фиксированное фокусное расстояние. Другие объективы имеют подвижные части, что позволяет регулировать фокусное расстояние. В таких объективах, один или несколько элементов, могут изменять свое положение для точной фокусировки на плоскости изображения.

Объективы определяются фокусным расстоянием. Это длина в миллиметрах от задней узловой точки объектива до плоскости изображения. Некоторые объективы имеют фиксированные фокусные расстояния, а другие имеют регулируемые фокусные расстояния. Те объективы, которые могут изменять фокусное расстояние, называются объективами с переменным фокусным расстоянием (или по другому, зум объективы).

Диафрагма

Диафрагма создается набором лопастей внутри объектива. Технически часть объектива, диафрагма — это размер отверстия объектива. Многие конструкции имеют различные диафрагмы, которые управляют тем, сколько света проходит через объектив. Диафрагма имеет определенное количество лепестков, которые уменьшают или расширяют размер диафрагмы по мере необходимости. Некоторые объективы имеют фиксированную диафрагму, размер которой не может быть отрегулирован.

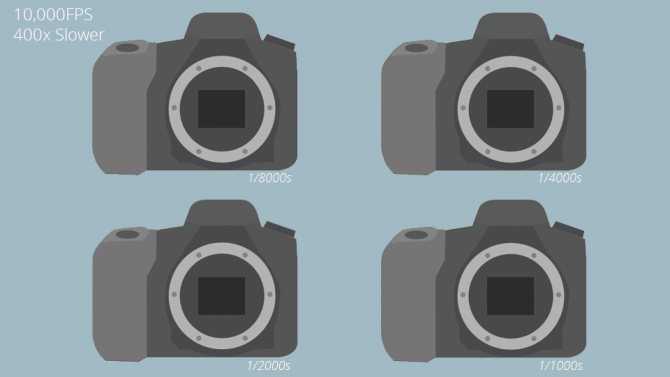

Затвор

Многие камеры оснащены устройством, которое открывается и закрывается, чтобы свет воздействовал на плоскость изображения в течение определенного времени. Это затвор, и он работает так же, как открывающие и закрывающие веки – если бы глаза были закрыты намного больше, чем открыты!

Затвор представляет собой сложную механическую (или электрическую) систему. В механических камерах могут быть створчатые или фокальные шторки. Затвор лепестков открывается и закрывается, как диафрагма апертуры, а в фокальной плоскости затвора используются «шторы», работающие как гаражные двери.

В настоящее время, в большинстве современных камер, используется «электронный затвор». Это позволяет быстро включать или выключать цифровой датчик.

Плоскость изображения

После того, как свет проходит через диафрагму объектива и пропускается через открытый затвор, он попадает в плоскость изображения. В плоскости изображения находится светочувствительная химическая пленка или цифровой датчик, на котором записывается проецируемое изображение.

Настройка и подключение

IP видеосистему самостоятельно настроить и подключить довольно сложно и проблематично. Если вы не технический специалист и слабо разбираетесь в прописывании и присвоении IP адресов, у вас навряд-ли получится все сделать правильно с первого раза.

Поэтому, если вы хотите подключить видеонаблюдение сами, без приглашения в дом сторонних специалистов, то выбирайте формат AHD. Используйте для этого готовые комплекты с заряженным кабелем, уже имеющим необходимые разъемы.

Просто втыкайте последовательно коннекторы в камеры и в видеорегистратор и пользуйтесь. Даже пенсионеры с этим справляются без особых сложностей.

IP формат – это разделка и обжимка витой пары, настройка IP адресов, подключение свитчей и многое другое. Тут уже потребуются определенные навыки и знания.

Встроенный звук

Для некоторых приложений становится все более важным передача звука параллельно с видео. В аналоговых системах передача звука возможна только по выделенным аудио линиям, отдельным от каналов передачи видео. IP камеры решают эту проблему, обрабатывая аудио информацию непосредственно в камере, синхронизируя ее с видео или даже объединяя в тот же видео поток, и затем посылая по сети для контроля и/или записи. Звуковой канал может быть как одно- так и двунаправленным, что позволяет не только получать, но и передавать звук на объект наблюдения. Установка звука легка и практически ничего не стоит, но только если Вы используете IP камеры.

Какую камеру выбрать?

Однозначного ответа на этот вопрос дать нельзя, т. к. каждый тип устройств может решать различные задачи. При больших протяженностях кабельных линий неплохим вариантом на сегодня будет использование AHD. Так же и при замене старой аналоговой системы видеонаблюдения предпочтение лучше отдать данному классу устройств, ввиду отсутствия необходимости демонтажа старых коммуникаций, при условии хорошей сохранности кабельных линий.

Что касается разрешения камер, то гнаться за мегапикселями определенно не стоит. Бытует ошибочное мнение, что чем большее количество мегапикселей имеет матрица камеры, тем качество изображения лучше, и при цифровом увеличении можно разглядеть лица людей и номера машин на большом расстоянии при широком угле обзора. Все дело в том, увеличение разрешения за пределы 2МП практически ничего не дает в этом плане, поэтому делать выбор, опираясь на этот показатель точно не стоит.

Между старыми аналоговыми и AHD или IP камерами разница в детализации изображения есть заметная, но приобретать дорогие камеры выше данного предела разрешения, исходя только из количества пикселей, пока что не стоит. На сегодня самыми популярными разрешениями являются 720p и 1080p, но разница в качестве картинки между ними, как правило, минимальна, хотя справедливости ради стоит отметить, что при этом цена обоих форматов практически одинакова.

Сравнение качества изображения со старых аналоговых, AHD и IP камер

При необходимости сосредоточения на удаленных объектах лучше покупать камеры с вариофокальным объективом, при помощи которого можно  посредством оптического увеличения приближать тот или иной участок зоны контроля. Вторым выходом из положения будет покупка камер с длиннофокусным объективом.

Также стоит обращать внимание на такие немаловажные характеристики, влияющие на качество изображения, как расширенный динамический диапазон, и наличие ИК подсветки, желательно адаптивной. Более подробно об этом мы писали в статье http://nabludaykin.ru/kak-vybrat-kameru-dlya-videonablyudeniya, так же там вы найдете и другие важные критерии выбора камер видеонаблюдения

Вообще с выпуском гибридных видеорегистраторов появилась возможность комбинирования тех и других камер видеонаблюдения в одной системе видеонаблюдения, благодаря чему можно использовать преимущества как IP, так  и аналоговых камер видеонаблюдения, и создать относительно бюджетную систему видеонаблюдения под любые нужды.

Более низкая общая стоимость владения

Все инновационные решения, которые применяются в сетевых камерах и описаны выше, ведут к снижению как первоначальных вложений, так и затрат на эксплуатацию. Цена сетевой камеры действительно может быть выше аналоговой, если рассматривать только камеры. Но если сравнивать стоимость за канал, то система, построенная на сетевых камерах, превосходящих аналоговые по функциональности и гибкости, становится сопоставима с аналоговыми системами, использующими DVR, а зачастую оказывается дешевле их.

Более низкая стоимость систем IP видеонаблюдения получается из-за использования в них сетевого и компьютерного оборудования, поддерживающего открытые отраслевые стандарты, которые используют все производители в IT секторе, в отличии от часто не совместимых между собой аппаратных средств аналоговых систем, в том числе и DVR. Это радикально упрощает управление и затраты на оборудование, в особенности для больших систем, где устройства хранение и серверы существенная часть общей стоимости решения. Дополнительную экономию обеспечивает использование единой инфраструктуры.

Сети на основе IP – Internet, LAN, WAN с различными методами связи как проводными, так и беспроводными, могут параллельно использоваться другими приложениями и являются менее дорогой альтернативой традиционным аналоговым сетям. И если сетевые камеры лишены главного недостатка — высокой стоимости владения, что еще нужно для принятия решения?

IP-камера, ее особенности

Особую популярность обретают именно камеры IP-типа. Они также могут иметь иное название, к примеру, Wi-Fi-камеры. Принцип работы камеры достаточно прост: изображение, которое захватывает оптика камеры, попадает на ПЗС-матрицу, после дифференцируется в электрический сигнал.

Все IP-камеры имеют отдельный:

• IP-сервер.
• IP-адрес.
• Сетевой интерфейс.

Подобные камеры способны работать и передавать информацию при помощи локальной сети, а также при использовании Интернет-соединения. Преимуществом подобного устройства является предельная автономность, отсутствие необходимости приобретения и установки дополнительного оборудования. Единственное,что должно быть качественным и надежным-это линия передачи информации-кабель.

Наличие собственного статического адреса позволяет получать информацию с камеры, с любой точки мира где есть доступ к сети Интернет. В зависимости от конструкции и особенности работы камеры различают:

• Внешние.
• Внутренние.

Внешние отличаются набором тех функций, которые способны защитить устройств от воздействия погодных условий-влаги, ветра, низких температур. Кроме того, уличные камеры обладают набором защиты против механического воздействия и вандальных действий.

Внешняя IP-камера

Внутренние камеры,которые устанавливаются внутри помещения не имеют подобного набора протекции, что и объясняет низкую ценовую позицию. Большая часть передает изображение в формате HD-качества. Конструкция и внешний вид IP-камеры может отличаться, что и определяет их функциональность и прямое предназначение.

Внутренняя IP-камера

Существуют несколько видов IP-камер:

1. Корпусные. Самые обыкновенные камеры, которые имеют прямоугольный защитный корпус. Отличаются низкой ценой.
2. Компактные. Отличаются маленьким размером и способностью работать при наличии беспроводного соединения, через Wi-Fi. Применимы там, где есть необходимость устанавливать их в скрытном месте, к примеру в банковских структурах.
3. Купольные. Обладают специальной формой камеры,которую очень трудно повредить или вырвать с места установки. Идеально подходят для мест, где есть вероятность порчи системы видеонаблюдения.
4. Цилиндрические. Выполнены в в форме цилиндра, который имеет крепеж в виде кронштейнов.
5. Поворотные. Такие IP-камеры могут осуществлять поворот обзора,который осуществляется дистанционно.

Любые IP-камеры могут быть дополнительно оснащены микрофонами, ночной подстветкой, датчиком движения.

Кабель для подключения

Два разных формата видеонаблюдения подключаются разными кабелями. Цифру IP подключают обычной витой парой.

Это стандартный провод, которым мы пользуемся в интернет модемах с разъемами RJ45.

А вот для AHD видеонаблюдения требуется комбинированный кабель. Например, марки КВК.

У него внутри идет коаксиальный (антенный) провод, плюс два медных проводника на питание.

Продается он и в готовых для подключения бухтах. Питание снимается со штекерных разъемов мама-папа, а на коаксиалке стоит разъем BNC.

У кого-то может возникнуть вопрос, а можно ли использовать витую пару для подсоединения AHD? Да, для этого существуют специальные переходники.

Современные аналоговые камеры

Аналоговые камеры видеонаблюдения целесообразнее всего применять на малых объектах, с использованием небольшого количества камер (10-30 шт.). При этом затраты на организацию подобной системы ниже, по сравнению с IP.

Единицами разрешения в старых аналоговых устройствах является количество телевизионных линий, или ТВЛ – чем выше данная цифра, тем лучше качество изображения. Большинство аналоговых камер имеют невысокое разрешение до 700-800 ТВЛ – картинка с таких устройств не блещет качеством, и различить лицо человека практически не возможно уже с расстояния нескольких метров.

Analog High Definition (AHD) камера

Это все касается устаревших аналоговых камер, которые на момент написания статьи практически перестали выпускаться. На сегодняшний день выпускаются только цветные аналоговые камеры видеонаблюдения с HD (720p или 960p) и FULL HD (1080p) разрешением (до 2 МП). Актуальными вариантами являются три типа аналоговых устройств, использующих форматы:

• HD-TVI (Hikvision);
• HD-CVI (Dahua);
• AHD (открытая технология для оборудования любых производителей).

К слову говоря, все три технологии практически ничем не отличаются друг от друга, а просто реализуются в устройствах различных компаний. Разницы в цене между этими тремя видами также практически нет, разве что AHD можно найти немного дешевле ввиду того, что они выпускаются большим количеством китайских компаний. Данные камеры могут похвастаться высоким разрешением изображения, и легко могут составить конкуренцию цифровым Full HD камерам.

Коаксиальный кабель RG59

Во всех аналоговых системах видеонаблюдения для передачи сигнала используется коаксиальный кабель, расстояние прокладки которого может достигать 500 метров для современных AHD камер, без существенных потерь качества изображения. AHD камеры очень требовательны к качеству кабеля, и для достижения такого расстояния рекомендуется использовать только коаксиальный кабель RG59, другие кабеля показывают не самые лучшие результаты.

Ценовой диапазон данных камер находится в тех же пределах, что и у старых аналоговых устройств, из-за чего последние, собственно, и перестали выпускаться. Такой поворот событий вызвал определенные трудности, т. к. старые платы видеозахвата и видеорегистраторы отказываются работать с новым форматом, поэтому производители стали выпускать гибридные аналоговые камеры, с поддержкой переключения в аналоговый режим. То же самое можно сказать и о новых видеорегистраторах – помимо HD камер они также поддерживают и устаревшие аналоговые устройства, но старые регистраторы новый HD формат, к сожалению, не воспринимают. Поэтому при модернизации старой системы помимо камер придется менять еще и этот функциональный элемент.

Таким образом, выделим 4 основных преимущества аналоговых камер высокого разрешения:

• Более низкая стоимость по сравнению с IP камерами на 10-30%;
• Простая установка и настройка аналоговых камер видеонаблюдения – AHD не имеют той технологичной начинки, свойственной IP, а работают по тому же принципу, что и старые аналоговые;
• Модернизация старой системы без замены коммуникаций, при том условии, если она была построена на базе качественного коаксиального кабеля (наилучшим вариантом является RG59);
• Совместимость с оборудованием всех производителей, т. к. технология является полностью открытой.

Недостатки современных аналоговых камер (ограниченный функционал, несовместимость со старым оборудованием) постепенно устраняются – добавляются все новые функции, например, расширенный динамический диапазон, адаптивная ИК подсветка и ИК фильтры, высокая чувствительность, автофокусировка и прочие функциональные элементы, которых не было в начальных моделях AHD камер. Также современные аналоговые камеры высокого разрешения предлагаются пока что ограниченным числом поставщиком – основные заводы находятся в Китае, а ведущие игроки рынка не спешат использовать данную технологию в своих разработках.

Действительно цифровые решения

CCD сенсор в аналоговых камерах генерирует аналоговый сигнал, который оцифровывается в аналого-цифровом конвертере, для обработки сигнала в DSP ( процессор цифровой обработки сигнала). Затем сигнал переводится обратно в аналоговый для его дальнейшей передачи по коаксиальному кабелю. Наконец в DVR или сервере с платами видеозахвата сигнал еще раз преобразуется в цифровую форму для записи. В результате получается минимум три преобразования А-Ц-А, в каждом из которых происходит потеря качества изображения.

В IP камерах изображение конвертируется в цифровую форму один раз, и далее передается в цифровом виде без дополнительных преобразований и деградации изображения.
