Конструктивные особенности

Начнем с того, что водонагреватели этого типа известны давно. Еще в советские времена производилось нагревательное оборудование, носящее гордое имя «Титан». Это конструкция цилиндрической формы, разделенная на две части: нижняя — топка для дров, верхняя — водяной бак. Сквозь последний от топки проходит дымоход, который выводился за пределы дома.

Дымоход изготавливали из стальной трубы диаметром 70-100 мм, в зависимости от размеров самого водонагревателя. Обычно «Титаны» изготавливали также из трубы большого диаметра, утепляли их и закрывали стальным листом толщиною до 1 мм, который сверху окрашивали. Но на рынке в те времена встречались и другие модели. Отличительной их особенностью было дополнение к конструкции. То есть сам нагревательный прибор состоял из трех секций: топка, бак и сборник угарных газов.

Конструктивные особенности и принцип работы водонагревателя Источник tehnikaportal.ru

При этом в качестве дымохода использовалась не одна труба, а несколько с меньшим диаметром, обычно 32 мм, расположенных равномерно по сечению водонагревателя. Таким образом производитель увеличивал плоскость соприкосновения воды с нагревательными элементами. Ведь нагрев воды производится не только от стенки, которая разделяет топку и водяной бак, но и через стенки дымохода. А чем больше дымоход, тем больше плоскость соприкосновения.

Но принцип работы «Титана» разных модификаций был один:

дрова закладывали в топку, где их разжигали;
тепловая энергия с угарными газами и дымом проходила по дымоходу и удалялась на улицу;
нагревалась перегородка и стенки дымоходной трубы, за счет чего и происходил нагрев воды в баке.

По сути, «Титаны» работали, как самовары. То есть конструкция простая, принцип работы несложный, но коэффициент полезного действия не самый высокий. Большая часть тепловой энергии уходила на улицу, что требовало большего расхода дров. Именно поэтому водонагреватели такого типа делали высокими, чтобы увеличить длину, а соответственно и площадь соприкосновения, дымоходной трубы. И чем больше высота, тем эффективнее работает прибор, то есть быстрее нагревает воду.

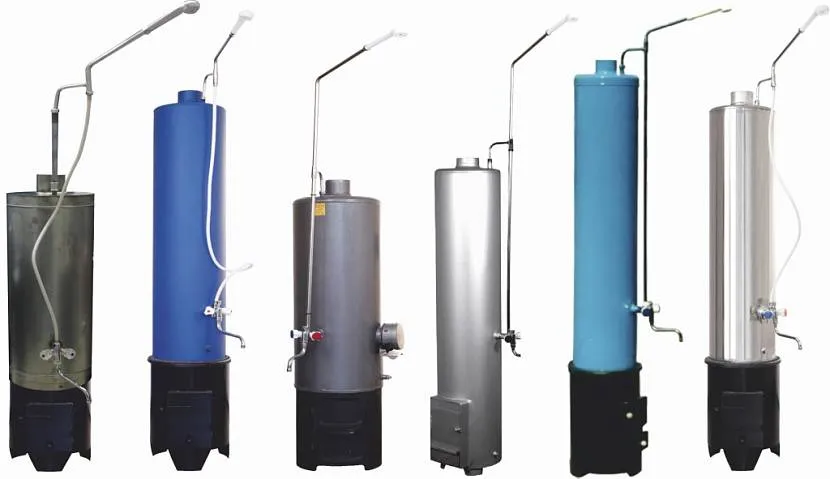

Модельный ряд водяных нагревательных приборов Источник santehnicheskij-mir.ru

Установка колонки

Установка титана на дровах в душе может производиться самостоятельно. В этом нет никаких сложностей. Делается это так:

Устанавливается корпус на несгораемую поверхность

Очень важно соблюдать все меры пожарной безопасности. В качестве несгораемой поверхности можно использовать кирпичи и бетон. Стены также стоит изолировать от теплового воздействия на них

Стены также стоит изолировать от теплового воздействия на них.

Подключать титан для душа нужно следующим образом:

Сверху над душем размещают баки с водой. Один для холодной, второй для горячей. Бак с горячей водой можно дополнительно обшить пенопластом. Это поможет сохранять тепло до 24 часов.
Подается вода из скважины в баки при помощи водопровода или насоса.
Из бака, который утеплен, вода перекачивается в титан. Происходит ее нагрев, а позже она возвращается обратно.
Из баков идут отводы к смесителю в душе. Также можно провести разводку и на другие системы.

Видео: водогрейный титан на дровах заводского изготовления

Холодная вода подключается к титану через смеситель, на котором есть специальное отверстие. В отличие от привычных для всех кранов смесителейа этот элемент титана имеет не два, а один подвод воды, через который она набирается в емкость . При нагревании титана до необходимой температуры и начале отбора через включенный кран, в бак сразу же начинает поступать холодная вода, занимая место использованной горячей. Можно открыть и второй подвод в смесителе — для холодной воды, тогда появится возможность регулировки температурных режимов воды при использовании душа.

Важно помнить одно правило — э то то , что бак должен быть постоянно наполнен водой, даже после того, как остановлена топка печного блока

Конструкция титана, изготовленного своими руками

Как можно самостоятельно соорудить титан, или, как его еще называют, колонку, отапливаемую дровами? Представленный на схеме титан вполне может быть сделан своими руками, если строго придерживаться всех нюансов.

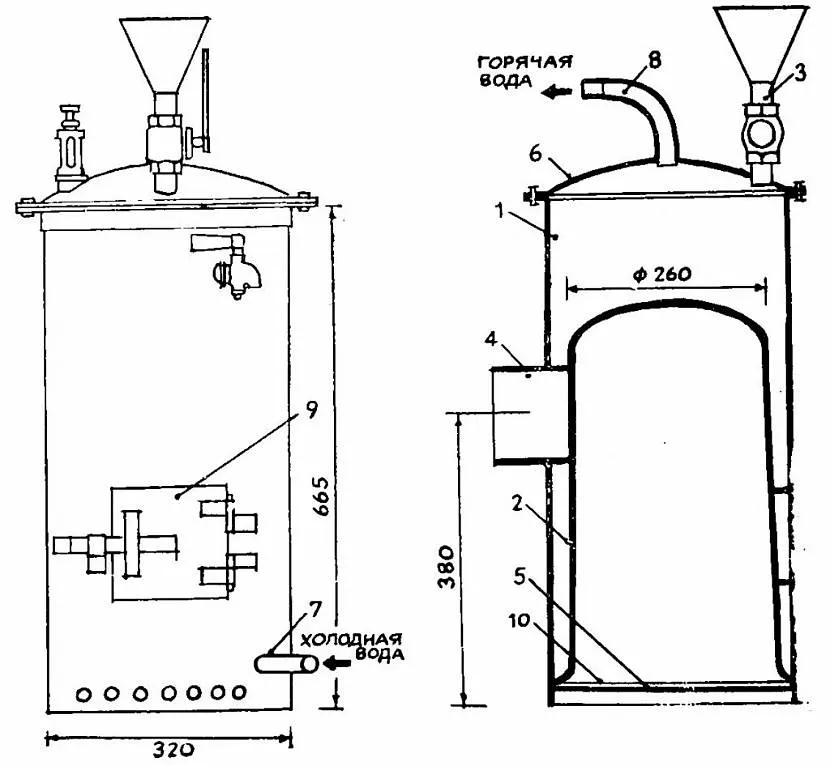

Схема-чертеж самодельного титана

Титан состоит из следующих деталей, некоторые из которых можно изготовить самостоятельно, а кое-что придется приобрести в строительном магазине.

Дверца поддувала.
Навес.
Топочная дверца.
Топочная камера.
Кран.
Емкость для воды — бак.
Дымоотводная труба, проходящая через емкость для воды.
Термометр.
Коленный поворот дымоотводного канала.
Труба дымохода.
Дефлектор для защиты дымохода от попадания в него влаги и мусора.
Шланг или труба.
Хомут.
Штуцер.
Муфта.
Смеситель, который крепится к стене.
Уголок-переходник.
Насадка-душ.
Краны с вентилями.
Тройник.
Втулка с резьбой.
Колосник.
Поддон, на котором собирается зола.

Установка титана

Изготовив водонагревательный прибор по представленной схеме, нго нужно правильно установить, придерживаясь, правил пожаробезопасности.

Необходимо подготовить под него основу, состоящую из прослойки асбеста или же кирпичной кладки, сверху которой укладывается металлический лист. Размер основы должен быть не менее 65 × 65 см.
От кирпичных стен титан должен находиться на расстоянии 15 — 20 см, а от выстроенных из дерева — не менее, чем 45 — 50 см. Кроме этого, необходимо изолировать топку от деревянных покрытий стен с помощью асбеста или толстого стального листа.
Перед топочной дверцей обязательно укладывается несгораемое покрытие — это может быть керамическая плитка или лист металла.
Чистка дымоотводной трубы проводится ежегодно и проверяется на целостность. Если в ней обнаружено повреждение, труба должна быть заменена.
При установке титана, не обойтись без вывода дымовой трубы на крышу. Если крыша плоская лучше поднять ее на метр или полтора над ней, а ежели кровля двускатная, то труба размещается в соответствии с правилами, показанными на схеме.

Необходимо обязательно соблюсти правила расположения трубы на крыше

При правильно поднятой дымоходной трубе, в дымоходе будет хорошая тяга, которая позволит быстро нагреть печь, а значит и воду.

Эксплуатация титана, изготовленного своими руками

Подобный титан можно установить даже при отсутствии центрального водоснабжения. Для этого устанавливается водонакопительная емкость , которая должна находиться на расстоянии 0,5 – 1 м выше бака титана. В эту емкость заранее набирается вода, а оттуда, при открытии вентиля № 19, она и будет поступать в титан , при этом необходимо закрыть вентиль № 22. На схеме хорошо видна циркуляция воды внутри труб: горячей сплошной, а холодной — пунктирной линиями.
При заполнении бака, необходимо открыть кран, расположенный на стене (№ 5). Когда емкость наполнится, из крана начнет литься вода, и нужно сразу же перекрыть кран водопровода.
Когда емкость будет наполнена, можно затапливать печь. Ни в коем случае нельзя разводить огонь с помощью горючих веществ.
Нельзя доводить воду в емкости до кипения, так как в баке будет образовываться большое количество накипи, и теплоотдача будет сокращена. Поэтому нужно обязательно установить термометр, имеющий значение выше 100 градусов, чтобы легче было контролировать нагрев воды.
Во время работы титана нужно внимательно следить за температурой — при перегреве и излишнем повышении давления внутри емкости , она может взорваться. Чтобы избежать таких печальных последствий в трубопроводе , в его верхней части подсоединяется специальный патрубок, который выводят в дополнительный расширительный бак. Если устанавливается водонакопительная емкость , патрубок можно вывести в нее . Через это приспособление и будет снижаться давление.
В течение 25 — 30 минут после растопки печи температура достигнет значения 45 — 65 градусов.
При отборе горячей воды, в емкость сразу начинает поступать холодная вода, замещая горячую.

Современные модели дровяного водонагревателя Титан

Производители водонагревателей Титан внесли некоторые изменения в современные модели. Рассмотрим их подробнее:

В емкостях с водой установлены Тэны.
Водонагревателей может работать не только на дровах, но и на электричестве.
Для поддержания определенной температуры в баке установили терморегулятор.

Современные модели удобны в использовании, а также не требуют больших затрат. Поэтому для небольших дачных домов водонагреватель Титан является отличным решением. Установив водонагреватель, вы обеспечите подачу горячей воды круглый год. Наличие Тэна и нагрев воды с помощью твердого топлива позволяет экономить средства, горючее и время.

Дровяной водонагреватель Титан является мощным прибором, который часто используют в небольших квартирах, а также в железнодорожных поездах. Много лет назад некоторые модели были изменены и стали газифицированы. Такой водонагреватель является довольно-таки востребованным на современно рынке.

Бойлер на дровах: устройство

Водонагреватели на дровах хоть и появились достаточно давно, но до сих пор не утратили своей актуальности. Основной бойлера на дровах являются такие характеристики как вес, объем бака, и, конечно же, главная часть бойлера – топка, ее объем и из какого материала она изготовлена. Современные корпуса изготавливаются из металла, а внутри них устанавливаются специальные экраны, защищающие котел от чрезмерного нагрева. Такой бойлер обычно имеет небольшие размеры, поэтому его можно легко установить на даче или же в ванной комнате.

Бойлер на дровах лучше всего выбирать с чугунной топкой

Чтобы выбрать подходящий бойлер необходимо следовать следующим советам:

Лучше выбирать дровяной бойлер с раздельной топкой и баком, благодаря чему лейку смесителя можно установить в любое удобное положение. А бак лучше всего выбирать из нержавеющей стали, что позволит бойлеру служить гораздо дольше.
Выбирать лучше всего бойлер с чугунной топкой, так как такие топки служат гораздо дольше, чем топка из металла.

Если есть возможность, то лучше приобретать бойлер со встроенным ТЭНом, который позволит комбинированно нагревать воду, а также поддерживать температуру воды после того как топливо прогорит.

Титан на дровах: описание и принцип работы

Первые титаны появились еще в 19 веке и с тех самых пор принцип работы данного изделия практически не изменился. Для получения горячей воды, необходимо загрузить в топку дрова или уголь. В результате их сгорания выделяется тепло и горячий воздух, который вместе с дымом поднимается через дымоходную трубу. А дымоходная труба в свою очередь проходит через бак с водой. Под воздействием тепла, вода начинает циркулировать, горячая вода собирается в верхней части бака, откуда уже поступает в смеситель или в душ, а снизу поступает холодная вода.

Титан на дровах используют для получения горячей воды

К достоинствам такой конструкции можно отнести следующие параметры:

Современный титан предусматривает возможность подключения к центральному водоснабжению, а также возможность установки электрического нагревательного элемента для поддержания температуры воды. Титаны изготавливаются из современных материалов, что позволяет снизить вес всей конструкции.
Бойлер на дровах позволяет быстро нагреть воду. После того, как начнется процесс горения, горячая вода может быть уже готова через 20 – 30 минут. А благодаря большому объему бака (90 – 100 литров) можно поучить большое количество горячей воды.
Модели водонагревателей достаточно удобны, особенно в частном секторе, где нет возможности подключиться к центральному водоснабжению. Также титаны на твердом топливе удобны, а с финансовой стороны экономичны как при покупке, так и при эксплуатации.

Но есть и некоторые нюансы при эксплуатации титана – это постоянный контроль за работой титана в ходе горения топлива, уборка продуктов горения, прочистка трубы и т.д.

Наливные

Модели наливного типа особенно популярны у потребителей. Такой водонагреватель для дачи независим от водопровода, поэтому устанавливается в любой местности. Для работы оборудования достаточно иметь колодец или скважину. Наливные аппараты производят подогрев тэнами, имеют небольшой объем, в сравнении с проточными или накопительными нагревателями. Часто их называют водонагреватель для дачного душа.

Оборудование представляет собой металлический бак для воды, внутри которого находится тэн. Внизу емкости есть кран. Часть производителей выпускает миниатюрные электрические водонагреватели для дачи с раковинами. Это готовая система для нагрева и использования горячей воды. Для работы необходимо наполнить емкость водой, включить аппарат. Через определенное время можно принимать душ.

Недостатки наливных моделей – ручное наполнение бака, небольшой объем емкости. Преимущество – независимость от водопровода. В последних образцах предусмотрена специальная защита от перегрева, автоматическое отключение в случае отсутствия воды. Водонагреватель наливного типа подходит для небольшого расхода – мытья посуды, рук.

Дачный наливной нагреватель душевого типа имеет больший бак для воды – вмещает до 100 л и способен обеспечить большую семью. Это оборудование нового поколения, более усовершенствованное. Наполнение осуществляется не только с помощью ведер, но и закачиванием насосом. Вместо крана встроена душевая лейка. В них продумана система безопасности – отключение при отсутствии воды, защита от перегрева.

Производители разработали душевую кабину наливного типа. Это уже готовый бокс для душа с поддоном, шторой, баком для воды. Выбор модели наливного нагревателя зависит от финансового положения и предпочтений – сложная или простая конструкция – решать дачникам.

Разновидности и особенности напольных моделей

Чаще всего пользователи устанавливают проточный или накопительный бойлер. Он может монтироваться на стену, встраиваться под раковину, в шкаф. Для семьи из 3-4 человек бака на 80-100 литров будет достаточно. К тому же можно выбирать форму корпуса: плоскую или круглую. Но если вам нужно обеспечить горячим водоснабжением большее количество людей, стены не выдержат тяжести юойлера с водой. В этом случае выбирают напольные модели.

Такие водонагреватели могут вмещать от 130 до 1000 литров. Для домашнего обихода обычно используют не более 200 литров. Остальные пригодятся в коммерческих целях.

Устройство и конструкция

При монтаже бака следует учитывать, что подвод воды находится не снизу, как у подвесных моделей, а сбоку. На переднюю панель выводится управление, а к задней части крепятся патрубки.

Чтобы корпус устойчиво стоял, у него есть три ножки: либо уже приделаны, либо идут в комплекте, и вам нужно закрепить их самостоятельно.

По типу нагрева различают газовые и электрические накопительные бойлеры. Также бывают модели косвенного нагрева, где топливом выступают дрова, дизель.

Наиболее популярными являются косвенные и электрические водонагреватели. Рассмотрим их строение и принцип работы.

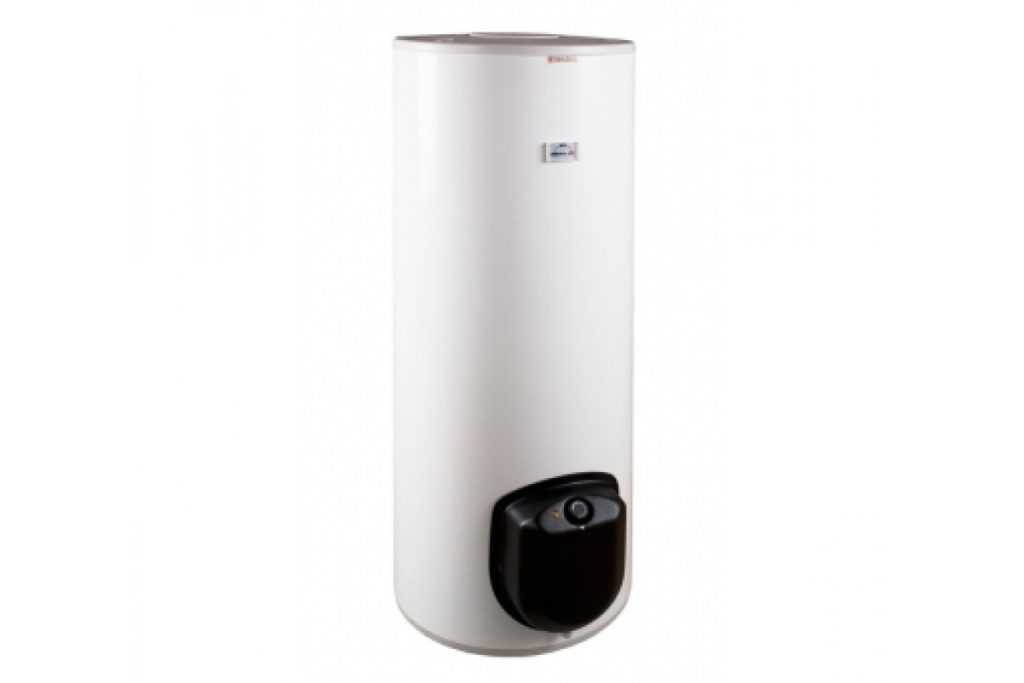

Электрический накопительный бойлер

Основой конструкции является бак. Нагрев выполняется за счет ТЭНа, датчики температуры контролируют его силу, а магниевый анод защищает от коррозии. Внутри корпуса располагается резервуар из нержавеющей стали. Сверху он покрыт теплоизоляцией, которая не позволяет терять температуру.

Производители заявляют, что подобные модели служат не менее 20 лет.

Чаще всего бойлеры устанавливаются в местах общественного питания, спортивных комплексах, санаториях, семьях от 6 человек. Для размещения столь крупного объекта нужна отдельная комната (подвал, чердак).

Интересно, что при всех габаритах прибор экономно расходует электроэнергию. Например, изделие на 500 литров обладает мощностью 5 кВт. При первом запуске придется ждать 5-6 часов, пока весь объем воды прогреется. В дальнейшем система поддерживает заданную температуру.

Преимущества:

В магазинах представлен широкий выбор моделей.
Разрешение на установку не требуется.

Из минусов можно выделить невозможность работы прибора при отключении электричества.

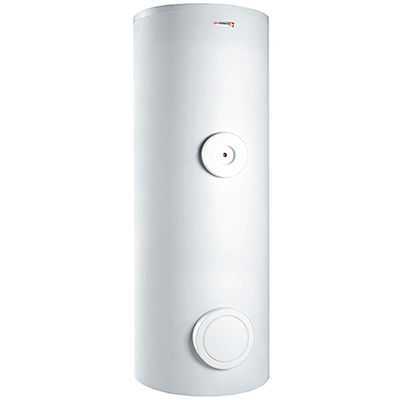

Водонагреватели косвенного нагрева

Косвенный бойлер представляет собой резервуар из нержавейки. Корпус выполнен из теплоизолирующих материалов. Внутри конструкции находится теплообменник в виде спирали из меди или латуни. Внутри спираль полая, в ней движется жидкость, которая разносит тепло.

Различие косвенного и электрического нагревателя в способе нагрева воды. Косвенный работает от отопительной системы — к нему подключается двухконтурный котел, с которым происходит обмен тепла.

Схема подключения:

Бойлер может быть комбинированный. В летнее время помещение не нуждается в отоплении, поэтому его заменяет ТЭН. В таком случае дополнительно располагается магниевый анод и соответственные датчики.

Работает двумя способами:

Гидравлическим. К системе подключаются два насоса: один для отопительной, другой для нагревательной системы. Конструкция выходит очень эффективной, работа регулируется с помощью датчиков.
Электронным. Режимы и установки меняются с помощью реле.

Преимущества:

Не создает нагрузки на электрическую сеть.
Обладает высокой производительностью.
Горячая вода течет сразу при открытии смесителя.
Комбинация вариантов нагрева (может работать от электрической и солнечной энергии).
Работа не зависит от качества воды.

Недостатки:

Конструкция вместе с котлом занимает много места.
Для установки понадобится отдельное помещение.
Установка производится профессиональными мастерами.

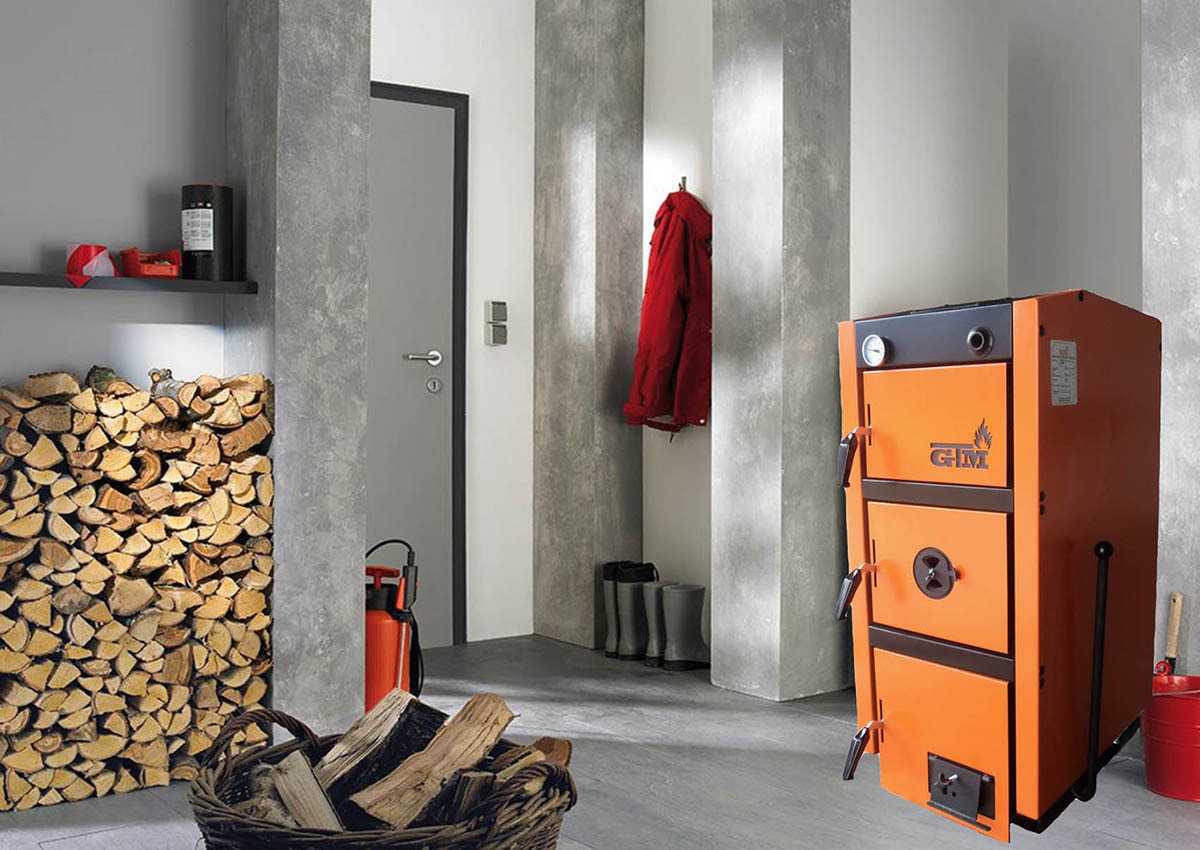

Преимущества и недостатки дровяных водонагревателей

Начнем с преимуществ и обозначим, что основной из них – простота обслуживания. Вся работа заключается лишь в том, что периодически надо в топку подкладывать дрова. Если на даче нет водопровода, то придется вручную заполнять и водяной бак. Если водопровод есть, то водонагреватель можно подключить к системе автономного водоснабжения трубами.

Второе преимущество – прочность и надежность нагревательного агрегата. Изготавливают его из толстой жаропрочной стали, поэтому еще есть случаи эксплуатации «титанов», которые были приобретены в далекие советские времена.

Третье достоинство – это возможность использовать в качестве топлива различные материалы. Это не только дрова или уголь, можно заложить в топку горючие бытовые отходы, старую мебель, отходы горючих стройматериалов и прочее.

Простота в обслуживании – укладываем и поджигаем дрова Источник pinterest.com

Но специалисты по нагревательным приборам уверяют, что у водонагревателей, работающих на твердом топливе, больше минусов, чем плюсов. Вот основные из них:

большой объем бака долго приходится нагревать, на что уходит большое количество топлива;
автоматизировать подачу топлива в топку до сих пор не удается, а значит, приходится контролировать этот процесс;
сегодня дрова – не самое дешевое топливо, к тому же для растопки необходимо использовать сухую древесину, для складирования дров потребуется навес с большой площадью.

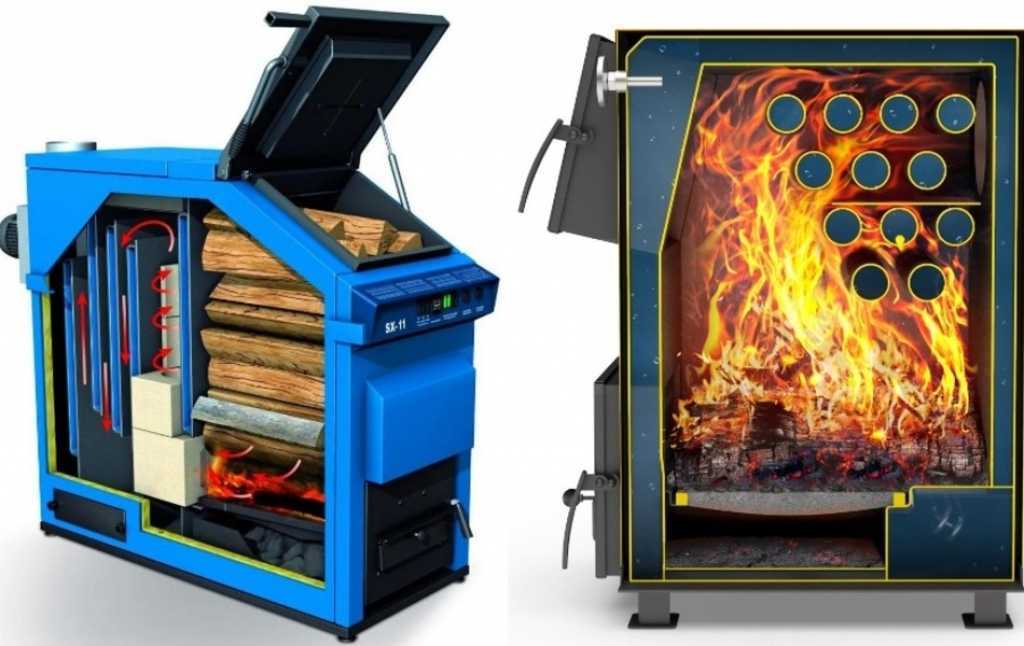

Бойлер на твёрдом топливе — принцип работы

Как работает бойлер для твёрдого топлива? Просто говоря, твердотопливный бойлер — это большой самовар на дровах. Внизу располагается топка, вывод отходов процесса горения, выводится через дымоходную трубу, а площадь соприкосновения теплоносителя(воды) с отходящими газами, которые поставляют тепловую энергию, нагревает воду. В зависимости от конструкции, вы можете быстрее или медленнее получить необходимую температуру для принятия душа. Как говорилось выше, чаще всего твердотопливные бойлеры поддерживают горение практически любого вида твёрдого топлива. Особенно ценны такие водонагреватели в местах, где отсутствует централизованная подача электричества или имеются перебои в электроснабжении. Так что в этом главный плюс.

При нагреве происходит достаточно простой процесс: холодная вода вытесняет горячую.

Холодная вода подаётся непрерывно. Таким образом, пока происходит подача горячей воды, следующая порция холодной воды уже нагревается. Принцип работы схож с принципом работы теплоаккумулирующих ёмкостей.
В целях безопасности, чтобы не перегревать устройство, подача воды в бойлер должна осуществляться беспрерывно

Также важно правильное оборудование дымохода.

Кстати, благодаря тому, что водогрейные колонки на твёрдом топливе не требуют подачи воды под высоким давлением, делает эти устройства ещё более безопасными и надёжными.

Производителями выпускаются бойлеры с различными объёмами баков. Самые оптимальные: 80 и 100 литров

Также цена на твердотопливные бойлеры формируется в зависимости от материалов из которых изготовлен бойлер. Нержавеющая сталь будет стоить дороже, чем обычный метал с напылением.

Основные параметры

объем накопительного бака. Зависимо от ваших нужд можно подобрать нагреватель определенного размера. Чем больше бак, тем дольше происходит нагрев воды;
время нагрева жидкости. Зависит от объема топочной камеры и накопительного бака;
материал корпуса. Применяются качественные металлы, на внутреннюю и внешнюю поверхность которых наносится антикоррозийное покрытие;
температура жидкости внутри бойлера. Может контролироваться при помощи электрического регулятора, если такой есть в наличии. Максимальная температура – 90-95°С;
габариты установки. Чем агрегат компактнее, тем легче его установить внутри дома.

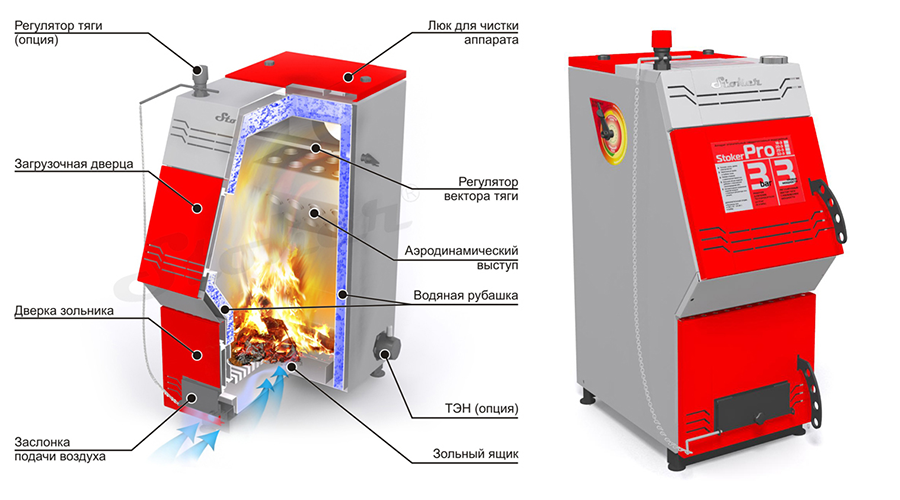

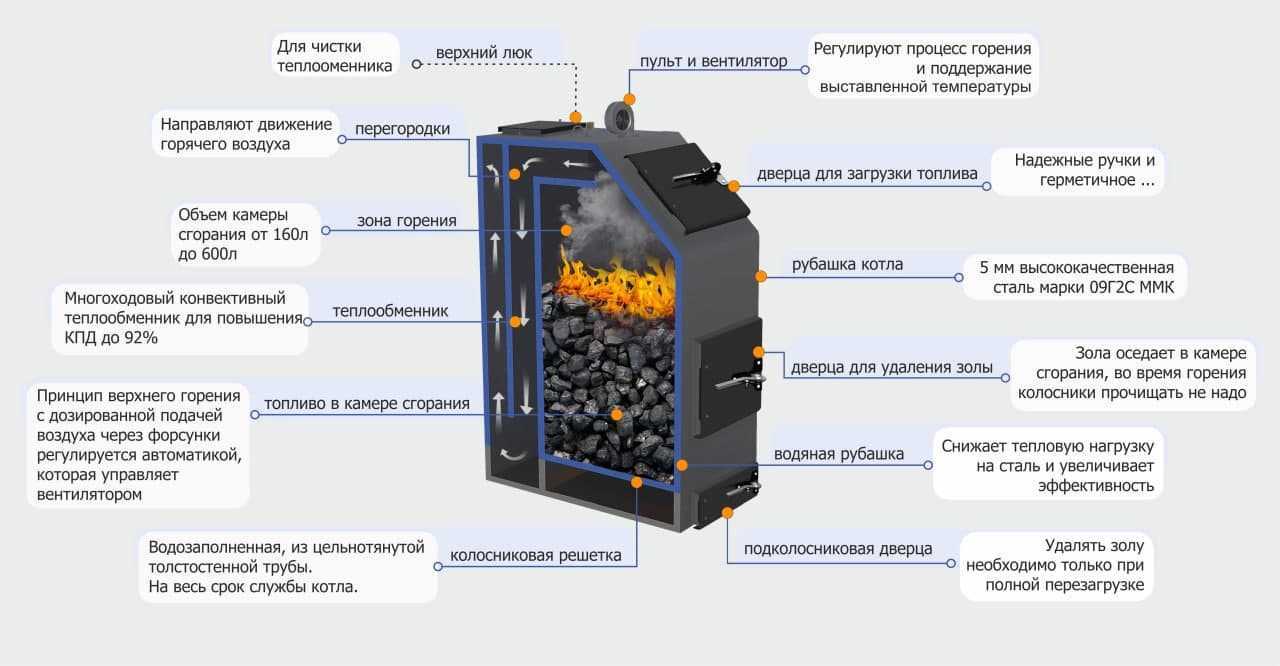

Разновидности твердотопливных котлов

Также при выборе колонки обращайте внимание на комплектацию модели. Для максимального удобства и функциональности каждый агрегат должен быть оснащен душем, специальным смесителем, шлангом

Достаточно популярны модели, которые имеют электрические ТЭНы для поддержания оптимальной температуры.

Твердотопливный и газовый котлы в сочетании с буферной емкостью

Разновидности бойлеров
Современная водогрейная колонка, которая работает на твердом топливе, может иметь разную конфигурацию, что влияет на ее функции и особенности работы.

Разделяют такие типы бойлеров на дровах:

титан, где нагрев жидкости происходит при помощи встроенной топки;
агрегаты, где камера для топлива находится отдельно от бака с водой;
комбинированные конструкции с электрическим регулятором температуры и ТЭНом.

Также существуют специальные устройства на твердом топливе для обогрева бассейнов.

Различия в конструкции водогреев

За такими устройствами в народе закрепилось наименование «Титан», не смотря на то, что производителей дровяных колонок существует пара.

В принципе титаны имеют схожую конструкцию, но ряд различий все-таки имеется, на основании этого и приведем классификацию:

в различных моделях топка возможно или отдельной, или совмещенной с баком для воды,

Обратите внимание! Такое разделение разрешает сделать бак поворотным, это комфортно в случаях, в то время, когда нужно выполнить подключение в ванной. Бак возможно в нужную сторону

по типу материала бака возможно упомянуть изделия из чугуна, простой стали, нержавейки, хорошие отзывы заслужили и эмалированные водогреи. Топка изготавливается из стали или из чугуна,

в более современных моделях возможно предусмотрено посадочное место под установку ТЭНа. В случае если на даче имеется электричество, то титан сможет работать как от сжигания жёсткого горючего, так и от сети. При оборудовании конструкции ТЭНом производитель значительно чаще оснащает ее и терморегулятором, он разрешит в автоматическом режиме поддерживать температуру воды в баке,

кроме этого большая часть производителей учитывают изюминке эксплуатации изделий и позволяют залить воду сверху. Так что в случае если водопровод на даче отсутствует, то бак возможно заполнить несложной водой,
видятся и газифицированные титаны, но данный вариант с позиций автономности – не лучший вариант.

Выявить, какое как раз устройство перед вами возможно по маркировке:

обозначение КВЛ НЧ обозначает модель бойлера с возможностью применения ТЭНов. Вероятнее, в таковой модели имеется и терморегулятор для поддержания постоянной температуры,
КВС – в таковой модели титана топка и бак для воды объединены,

буквы КВЛ говорят о раздельной топке и баке для воды.

Как работает дровяной водонагреватель Титан?

Первый автономный бойлер на дровах был изобретен еще в далеком XIX веке для обеспечения собственного жилища независимым источником горячей воды. Это был естественный шаг после изобретения современного водопровода и канализации. Первый автономный «Титан» конструктивно состоял из: топки, бака с водой и смесителя.

Титан – это несложный бойлер, который отличается от других изделий данного типа, экономичностью в использовании

Во времена советского союза такого типа водонагреватели принято было называть «Титаном». Изготовления такого бака для воды, который располагался на топке, могло осуществляться как из меди, так и из нержавеющей или обыкновенной стали. Стационарная емкость быка была рассчитана на 150–200 литров воды.

Преимущества и недостатки

За процессом работы титана нужно внимательно следить

Достоинств у водогрейных установок немало:

независимость от коммуникационных сетей;
вода внутри бака нагревается быстро;
конструкция простая, удобная в эксплуатации и обслуживании;
стопроцентная автономность;
легкий монтаж;
высокая ремонтопригодность;
приемлема цена.

Не обошлось без недостатков:

отсутствие автоматической системы управления;
за всеми процессами надо следить самостоятельно, особенно это касается перегрева воды;
топка производится вручную;
вода нагревается порциями;

В холодное время года дровяной титан надо освобождать от воды.

Топка	Стальная, встроенная в стальной бак объёмом 90 литров
ТЭН	1.5 кВт
Высота	1 м 55 см, со смесителем – 1 м 70 см
Минимальное давление воды	0.06 мПа
Максимальная температура нагрева	95 °C
Масса	42 кг
Диаметр дымохода	110 мм
Комплектация	Стальная топка с баком, ТЭН 1,5 кВт, смеситель, душ с гибкой подводкой

Вместимость бака	80 л
Продолжительность нагрева воды до 80 °С	60 минут
Масса	50 кг
Диаметр дымохода	108 мм
Установленный срок службы	не менее 10 лет
Электрическая мощность	1,7 кВт

Топ-9 лучших твердотопливных котлов длительного горения с водяным контуром: рейтинг 2022-2023 года, технические характеристики и отличительные особенности устройств

Популярные модели
