Целевое назначение роликов для шкафов-купе, способы монтажа элементов

Виды проблем и их устранение

Шкаф купе считается неотъемлемой частью любого интерьера. Они отличаются плавным ходом и бесшумной работой. Главные преимущества – практичное использование, компактная сохранность любых вещей. Двери в шкафу купе не должны издавать посторонний звук.

Необходимо выполнять регулярный осмотр механизма, который поможет избежать серьезных поломок и деформации механизма. Чтобы узнать, как регулировать дверцы, нужно ознакомиться с наиболее распространенными причинами неисправностей. Ниже приведенная инструкция, которая поможет справиться с этой задачей. Также можно посмотреть видео уроки от специалистов.

Перекос дверей

Это распространенная проблема, которая возникает из-за проседания одной из дверной створки. В верхней или нижней части конструкции образуется зазор возле боковой стенки шкафа. Эта деформация возникает, когда регулирующий винт частично или полностью выкручен. Он фиксирует в вертикальном положении боковую кромку. Во время перемещения дверцы создается небольшая вибрация, которая приводит к такому дефекту.

Чтобы отрегулировать правильное положение дверей необходимо соблюдать следующую инструкцию:

• в нижней части на боковых стенках расположен кронштейн с двумя одинаковыми винтами. Если они спрятаны под специальной лентой, то ее нужно отклеить и не повредить ее целостность;
• шлиц (углубление в головке крепежного изделия) нижнего винта откручивается шестигранным ключом. Он предназначен для регулировки конструкции;
• ключ вращают в разные стороны и смотрят на результат. Боковая часть конструкции будет опускаться или приподниматься. При одном полном обороте полотно смещается в вертикальном положении на один миллиметр.

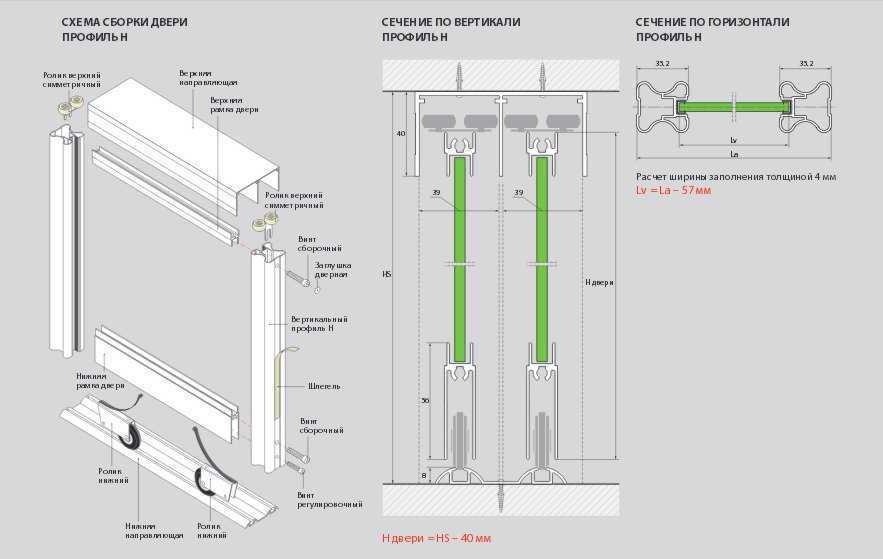

Из чего состоят двери для шкафа купе

Раздвижная система обычно состоит из таких комплектующих:

• дверная рама (боковые стойки + горизонтальные планки);
• наполнение – дверное полотно;
• нижние и верхние ролики;
• буферная лента;
• направляющие дорожки.

Для последующего понимания терминов и всего процесса сборки, в таблице вы найдете подробное описание каждого компонента.

Дверная рама
Боковые стойки	Дюралевые стойки имеют продольные пазы, в которые вставляют полотно. С наружной стороны профиль сделан в виде загиба, который выполняет функцию ручки. Сечение стоек может быть разным, но все они скрывают продольный паз загибом. Некоторые боковые планки делают сплошными, а к ним посередине крепят отдельные ручки в виде фигурных пластин.
Поперечные планки	Поперечины соединяют вертикальные стойки в единую конструкцию – раму. Внутрь нижней поперечины устанавливают пару вертикальных роликов. Сечение горизонтальной планки и высота бортов рельсовой дорожки полностью скрывают ролики.
	Если наполнение состоит из нескольких фрагментов, то в раму вставляют средние планки. Они имеют двухсторонние пазы, в которые входят сверху и снизу листы полотен. Узнайте более полную информацию о профилях для шкафа купе. Достойна внимания продукция австрийской фирмы «Штерн».
Буферная лента	Ворсистая полоса на самоклеящейся основе (именуемая также шлегелем) предназначена для выполнения двух функций. Мягкая структура ленты гасит звук от примыкания двери к боковой стенке корпуса шкафа. Ворс отсекает проникновение пыли внутрь шифоньера. На стойках с внешней стороны рамы для буферной ленты сделаны вертикальные пазы.
Можно собрать дверное обрамление по принципу оконной рамы из деревянного бруса. В нем, как и в металлической раме, делают фрезером продольные пазы по внутреннему периметру рамы. Ширина щели должна равняться толщине полотна наполнения.

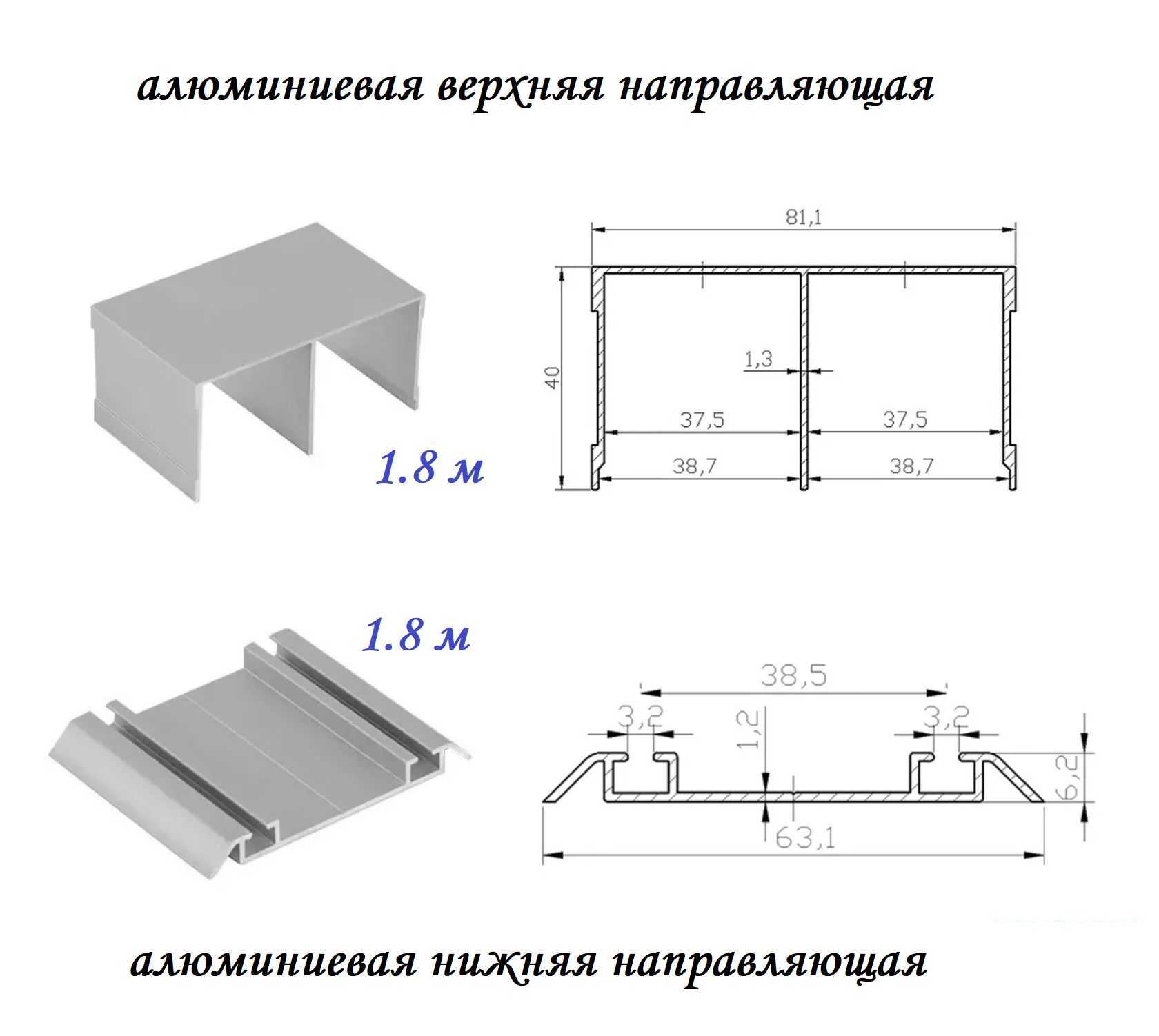

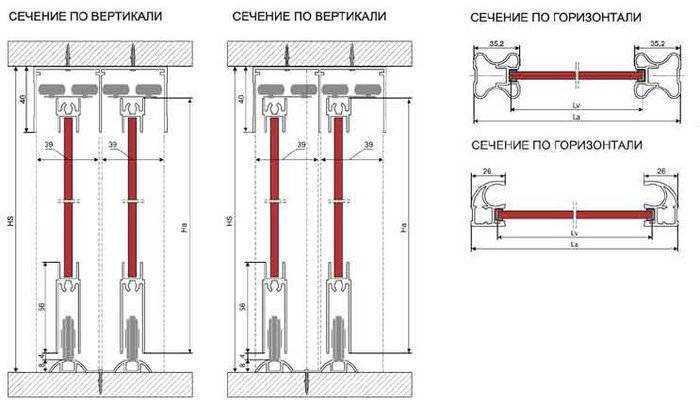

Направляющие дорожки	Имеют разное сечение. В разрезе обе планки напоминают литеру «Ш». Нижняя дорожка сделана с невысокими продольными пазами. Этого достаточно, чтобы удержать колёсики от поперечного смещения. Верхний профиль имеет высокие борта (40 мм) так, как нужно удерживать верхние роликовые устройства, а вместе с ними и всю дверь от опрокидывания. Более подробно узнать о направляющих для шкафов купе можно здесь

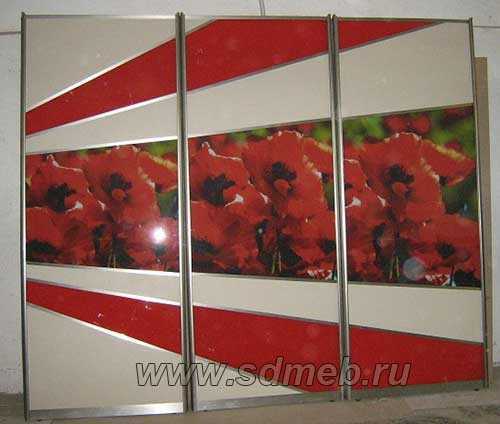

Наполнение дверного полотна
Зеркало	Зеркальные двери шкафа купе создают красивый фасад мебели, визуально расширяют пространство и улучшают освещение помещения. Можете использовать бесцветные и тонированные зеркала под серебро, бронзу, матовое и разных цветов. На их тыльную сторону наклеивают плёнку, которая удерживает осколки в случае разрушения наполнения двери. Для украшения зеркал применяют три технологии декорирования: нанесение рисунков и узоров пескоструйной обработкой; орнаментальная окраска; полноцветная фотопечать.
МДФ и ЛДСП	Из МДФ можете сделать полное наполнение раздвижных систем. Для дверей купе применяйте плиты толщиной от 6 до 10 мм. На их поверхности по заказу вам сделают лазерной установкой красивые узоры. Материал также обклеивают цветной ПВХ плёнкой с рисунками. Ламинированные листы ДСП стоят дешевле, чем плиты МДФ. На рынке стройматериалов вы сможете найти ЛДСП с матовыми и глянцевыми фасадами, имитирующие кожу и ценные породы дерева.
Ламинат	Ламинированные паркетные ламели полноценно могут заменить дорогой материал для наполнения откатных дверей. Бывают доски светлых и тёмных тонов, имитирующих ценные породы дерева. Паркет толщиной 10 мм точно вписывается в алюминиевое обрамление дверей.
Фанера	Для бюджетной сборки фасада используйте ламинированную фанеру. Материал легко пилится и режется ножовкой и электролобзиком. Наполнение делают, как однородным, так и комбинированным. Вы можете вставить фрагменты правильной геометрической формы или сделать фигурные комбинации деталей из МДФ или ЛДСП с зеркалом. Алюминиевые профили имеют пазы шириной 10 мм. Если материал наполнения толщиной менее этого размера, то потребуется установка уплотнителя.
Нижние и верхние ролики
Нижние ролики	Крепят саморезами с двух сторон внутри профиля горизонтальной рейки дверной рамы. Колёсики изготовлены из полимера, который обеспечивает бесшумность хода двери. Подвижные узлы сделаны таким образом, что при установке двери они на пружинах поджимаются внутрь нижней планки. Это позволяет вставить верхнюю часть рамы в направляющую рейку.
Верхние ролики	Устанавливают на стойках рамы с обеих сторон двери. В отличие от нижних колёсики вращаются в горизонтальной плоскости и полностью скрыты высоким профилем поперечины.

Установка дверей-купе своими руками: фурнитура для более мягкой езды

Когда межкомнатная дверь установлена, необходимо добавить кое-какие вспомогательные элементы. Такая фурнитура не даст износиться устройству слишком быстро, а также не позволит соскочить полотну с направляющих.

Специальные колесики обеспечивают плавное и бесшумное открытие и закрытие дверей

Первым делом необходимо выставить ограничитель. Его изготовление можно произвести и своими руками, но лучше этот элемент приобрести в магазине. Для того, чтобы установить стопор, дверное полотно выводится в открытое положение. На нужном уровне, с обеих сторон направляющей монтируются ограничители, которые декорируются специальными заглушками. Благодаря таким стопперам полотно не соскочит с направляющей и не повредит отделку стен и мебель.

Теперь необходимо установить флажковый ролик. Он прикручивается к полу непосредственно под дверью, и заводится в специально приготовленный для него паз. Такой механизм не даст полотну сильно колебаться во время движения.

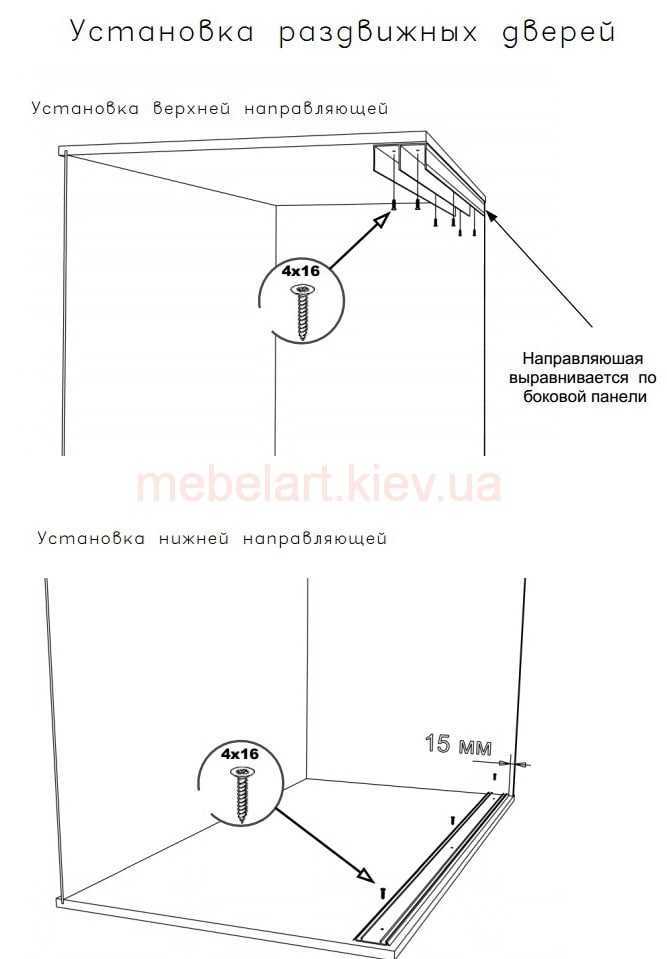

Установка нижней направляющей

Чтобы установить своими руками нижнюю направляющую в шкаф, нужно проделать манипуляции с замерами и обрезкой, так же как и с верхним профилем.

Особенностью монтажа нижнего рельса является то, что его нужно ставить, передвинув вглубь шкафа примерно на 2 см, где он и крепится. Чтобы определить место крепления точно, нужно выполнить несколько действий. Вам понадобится один помощник, так как только своими руками справиться будет тяжело.

Итак, располагаем профиль на предполагаемом месте крепления. Берем дверное полотно и вставляем в верхнюю направляющую. После этого, поджимая ролики снизу, ставим двери в паз нижней направляющей. С помощью строительного уровня проверяем вертикальность створки, при необходимости передвигаем рельс. Отрегулировав одну сторону, откатываем дверное полотно на другую, выравниваем строго по вертикали. Когда вы убедитесь, что дверь стоит правильно, возьмите карандаш и обозначьте место крепления направляющей. Снимите полотно.

Не забудьте насверлить отверстия для шурупов в рельсе. Перед его окончательной установкой нужно вставить в пазы стопоры. Они нужны для фиксации створок в закрытом положении. С их помощью шкаф не будет открываться самостоятельно.

После вставки стопоров закрепляем направляющую с помощью шурупов в обозначенном ранее месте. Теперь ставим двери на их законное место в шкафу купе. Проверяем, как они передвигаются.

Если все хорошо, необходимо поставить стопоры на места и закрепить. Для этого закрываем шкаф и назначаем карандашом, где остановились колесики. Нужно обозначить именно середину правого ролика для правой створки, и левого для левой. Откатываем двери и при помощи плоской отвертки перемещаем фиксаторы на обозначенные места

Важно, чтобы середина стопора находилась именно в том месте, где была середина ролика. Только в таком положении система будет работать корректно

Далее можно приступать к регулировке створок по высоте. Для этого в них есть специально предназначенные отверстия внизу на боковых торцах. Через них с помощью шестигранного ключа выполняется регулировка роликов. Створка будет подниматься при движении шестигранника по часовой стрелке, и опускаться при движении в обратную сторону. Эти манипуляции помогут выровнять створки относительно друг друга, а также устранить щели между ними и боковыми стенками в закрытом состоянии, если такие имеются. Они могут быть, если шкаф не удалось полностью выровнять.

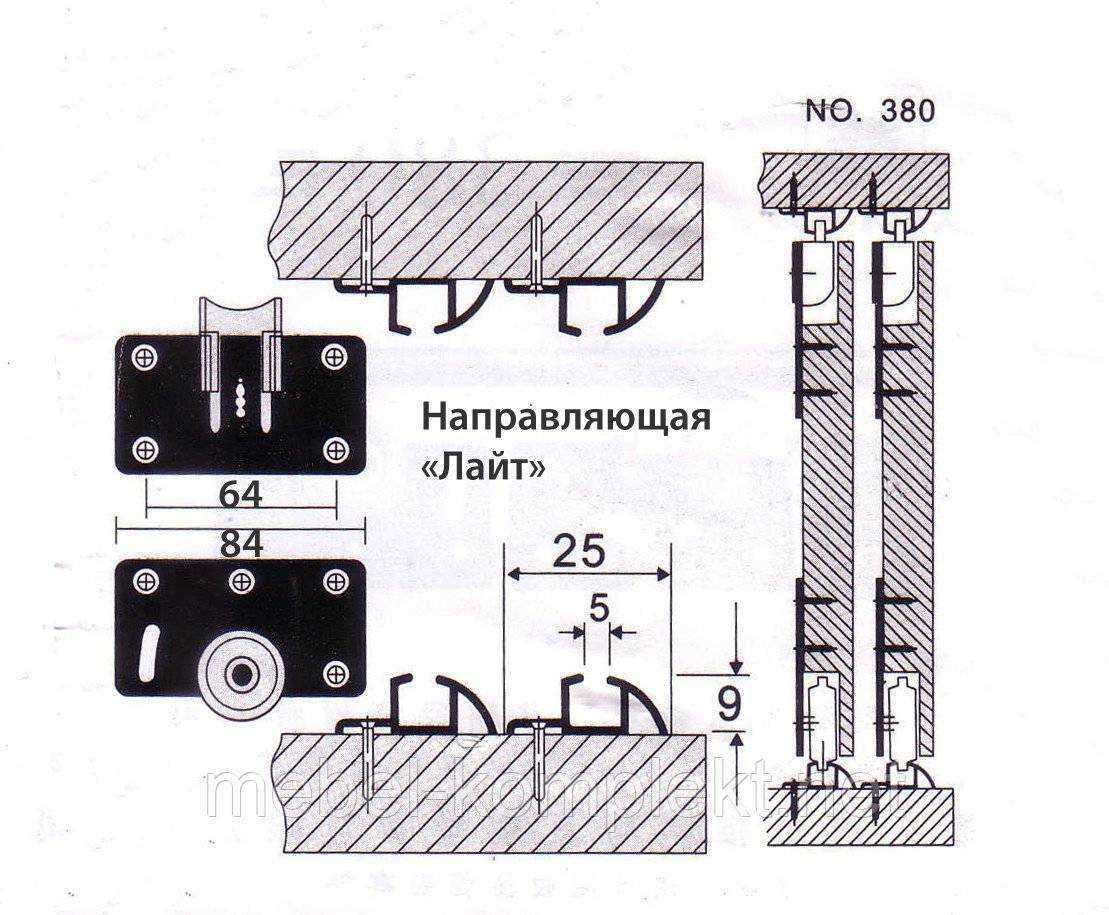

Направляющие

Выбирая профиль для дверей-купе, вне зависимости от вида раздвижной системы, основное внимание уделяют материалу его изготовления. Сегодня они изготавливаются из различных материалов

Пластиковый направляющий профиль имеет самую низкую стоимость, но обладает существенным недостатком — относительно слабой надежностью и малым сроком службы. Сегодня в основном применяют комбинированные рельсовые опоры, в которых пластиковый профиль имеет металлическую опорную поверхность для роликов.

Стальные рельсовые опоры обладают высокой надежностью. Цена их невелика и зависит прежде всего от торгового бренда. Причем порой стоимость явно завышена по сравнению с эксплуатационными свойствами и удобством монтажа.

Из алюминия изготавливаются рельсовые опоры всех известных мебельных брендов, включая круговые направляющие дверей-купе. Они имеют наилучшие технические характеристики и высокие эргономические и эстетические свойства. Благодаря оптимизированному свойству на них можно устанавливать раздвижные полотна любого веса и ширины, высотой до пяти метров. Единственный недостаток – значительная стоимость.

В зависимости от типа подвесного варианта и числа створок, рельсовые направляющие могут быть одно-, двух- или трехполосными. Кроме того, сами опоры выполняются прямыми или изогнутыми.

Для повышения декоративности и эстетичности практически все элементы и детали анодируются, хромируются или окрашиваются по технологии порошкового напыления. Вид тонировки может быть любым, начиная от традиционных серебра, золота или древесной текстуры, и закачивания — под «старинную бронзу».

Виды блокираторов

Различают несколько основных типов блокираторов. Отличие заключается в способе крепления приспособления к мебели, особенностях их функционирования. Различают блокираторы на липучках и стационарного крепления.

Основные виды блокираторов для дверей:

• замки блокираторы, которые замыкаются на ручках с внешней стороны. Приспособление надежно смыкает створки дверей, что позволяет уберечь содержимое от порчи, а пальцы малыша от травм. Механизм приспособления представляет собой пластиковый шнур с насечками, которые фиксируются специальной насадкой. Шнуром оплетаются ручки и замыкаются «замочком». Преимущество в том, что взрослые могут легко открыть механизм, а малыш — нет;
• универсальный замок, соединяющий дверцу шкафа или комода с корпусом. Механизм представляет собой силиконовый ремешок, который фиксируется застежками по бокам. Преимущество заключается в универсальности фиксации, так как его легко можно использовать на ящиках и дверцах, где совершенно нет ручек;
• амортизаторы блокираторы — устройства данного типа изготовляют из упругих и одновременно прочных материалов: пластик, поролон, резина, силикон. Дверцы он не закрывает, а, наоборот, – не дает ей полностью открыться или закрыться полностью. Таким образом, малыш не сможет прибить пальчики. Устанавливается амортизаторный блокиратор в верхней части дверцы;
• замки для раздвижных дверей, например, для шкафов купе. Зачастую приспособление изготавливают из пластика, а по механизму оно полностью повторяет конструкцию двери, где ремешок фиксируется специальной застежкой. Ребенку справиться с механизмом невозможно, а взрослому открыть дверь с таким блокиратором просто;
• внутренние блокираторы крепятся на шурупах, представляют собой выдвижную конструкцию, которая не позволит открыть ящик комода или тумбы. Кроме этого, данная деталь не привлекает лишнего внимания ребенка, не портит внешний вид мебели.

Лучше выбирать блокираторы и другие элементы защиты, которые не выделяются на фоне общего дизайна комнаты, чтобы они не привлекали излишнего внимание крохи. Существуют блокираторы для других нужд — фиксации пластиковых окон, устройство для ограничения дверных замков

Главное, подобрать правильное устройство для соответствующей дверцы или ящика.

Фотоотчет о сборке

Сначала все профиля нарезаются точно по рассчитанным размерам. Точность должна быть идеальной. Рез — строго перпендикулярный, под 90°. В профилях-ручках сверлятся отверстия под установку роликов и крепежных элементов.

Отверстия делают сквозные двух диаметров. Точный размер зависит от габаритов купленного крепежа, но в основном размеров два: 4 мм и 6 мм, а также 6 мм и 10 мм.

Как сверлить отверстия

Вверху делают одно такое отверстие, центр которого находится на расстоянии 7 мм от края профиля, внизу отверстий два — первое на расстоянии 7 мм от края, второе — отступив от среза профиля 42 мм.

Отверстия внизу боковых профилей

При сборке в первую очередь собираются все части наполнения. Сначала, если есть стекло или зеркало, по периметру устанавливается уплотнительная резина. Она просто нажатием пальца надевается на торец детали. По краям уплотнитель срезают, надевают впритык, но без нахлеста на следующую сторону.

Уплотнитель на зеркале

На зеркала с задней стороны клеят защитную пленку. Можно использовать обычную самоклейку. Эта пленка не даст осколкам рассыпаться, если зеркало разобьется.

Если створка составная, ее собираем при помощи соединительных профилей. Части наполнения просто вставляются с усилием в профиль. Иногда может потребоваться значительное усилие. Можно пристукнуть по торцу тыльной стороной ладони или использовать для этого резиновую киянку.

Просто вставьте в пазы профиля части наполнения и пристукните по торцу

Когда створка собрана, по тому же принципу верху и внизу устанавливаются соответствующие профиля.

Установлен верхний профиль

Затем наступает время установки боковых профилей-ручек. Все аналогично: загоняете наполнение в паз, следите, чтобы вошло до упора по всей длине без перекосов. Когда рамка собрана, необходимо ее стянуть крепежом. Начинаем с верху. Берете крепеж, вставляете в просверленное ранее отверстие. Если расстояние отмеряли точно, винт попадает в бороздку верхней поперечины.

Если просверлено верно

Затягиваем соединение при помощи ключа-шестигранника. Слегка не докрутив до упора, между головкой шурупа и перемычкой профиля вставляем верхние ролики, потом дотягиваем винт.

Вставляем верхние ролики

Ту же операцию повторяем с другой стороны. Затем переходим вниз. Тут крепеж устанавливается в верхнее отверстие. Просто затягиваем до упора. Аналогично повторяем с другой стороны.

Устанавливаем крепеж снизу

Далее устанавливаем нижний ролики. Упорную пластинку заводим в паз, прижимаем.

Установка нижнего ролика — пластину заводим в профиль

Пружину поджимаем, заправляя корпус ролика внутрь. В отверстие вставляем винт, стараясь попасть в гнездо, затягиваем шестигранником. Он может понадобиться другого размера — чуть меньше, чем остальные — так как этот винт обычно тоньше и длиннее.

Поджали ролик, вставили винт

Затягивать его до упора не нужно. Так, чтобы зашел в пластину на полсантиметра или около того. Затем при установке двери и регулировке ее хода этим винтом регулируется положение створки — угол приподнимается или опускается.

Закручиваем винт, фиксирующий ролик

Если нажать на колесо ролика, он уйдет в корпус, затем возвратиться за счет упругости пружины. Этот нехитрый механизм обеспечивает плавность хода двери для шкафа купе.

Сначала прикручивают верхнюю направляющую. Она крепится или к потолку, или к верхней части шкафа. Расстояние от полок — не менее 100 мм, иначе двери будут задевать полки, вещи, плечики.

Прикручиваем верхнюю направляющую

В нижнюю направляющую с боков в пазы вставляем пружины-отбойники. Они будут ограничивать ход двери. Количество пружин равно количеству створок, устанавливаются они с обоих концов.

Стопоры для дверей

Вставляем пружины-ограничители хода

Если лазерного уровня нет, чтобы не мучатся с отвесами, для начала можно нижнюю направляющую просто уложить, пока не закрепляя. Затем установить одно полотно, заведя его верхние ролики в верху, и установив нижние в нужную бороздку. Таким образом двери будут связывать верхнюю и нижнюю направляющие.

Выставив створку вертикально, автоматически выставите нижнюю направляющую

Выставив полотно строго вертикально, вы автоматически выставите и нижнюю направляющую. Ее останется только прикрутить. Только внимательно следите чтобы двери не сдвинулись.

Последнее, что остается сделать — приклеить по бокам приклеить шлегель. Это ворсистая самоклеящаяся полоса, которая смягчает удары створки о стенки шкафа (или просто о стены, если шкаф бескорпусный).

Последний штрих — наклейка шлегеля

На этом двери для шкафа купе установлены и готовы к работе. Еще раз процесс можете просмотреть в видео.

Виды и конструкции

Для оптимального доступа ко всем участкам внутреннего пространства шкафа, на него устанавливаются подвижные фасады.

Функционируют они с помощью специального роликового механизма, благодаря которому они движутся по специальным направляющим.

Исходя из форм фасада, системы делятся на прямолинейные, радиусные, складные.

В некоторых моделях шкафов-купе используются даже распашные двери, подвешенные на петлях к стоевым элементам.

Профилированные направляющие изготавливаются из стали с ламинированием под дерево и из алюминия.

Последний вариант гораздо более предпочтительный, хотя стоимость его выше, что влияет на стоимость всего изделия в целом.

Именно алюминиевые направляющие самых качественных моделей оснащаются специальными вкладками для шумопоглощения и пылезащитными щетками.

Ролик, отделанный каучуком, движется в них практически бесшумно.

Возможен так же подвесной вариант крепления.

В составе системы присутствуют так же стопорное устройство, с помощью которого регулируется положение раздвижной двери, и демпфер.

Материал фасада заключен в профили, конструкция которых может отличаться у разных производителей.

Вертикальные (боковые) профили служат также ручками для двери.

Качественный профиль направляющих, как стальной, так и алюминиевый, должен иметь толщину металла не менее 1,2 мм.

Важны также показатели стойкости декоративно-защитного покрытия – в дешевых моделях малоизвестных производителей оно имеет тенденцию быстро отлущиваться или менять окраску.

На качество алюминиевого профиля влияет и глубина анодирования.

Разновидности дверей

Раздвижные двери с ровными плоскостями движутся по прямолинейным направляющим.

Радиусные фасады стали появляться в конструкциях шкафов относительно недавно.

При монтаже необходимо очень точно изогнуть направляющие.

Складные двери представляют собой составную конструкцию из нескольких узких дверных полотен.

Дальние их части крепятся непосредственно к корпусу шкафа на петлях, крайние створки оснащаются роликовыми механизмами, а между собой створки соединены шарнирными петлями.

В открытом положении створки складываются «гармошкой».

Складные двери особо удобны для угловых шкафов.

Давно известны на рынке системы знаменитых марок – стальные от DCH и Stanley, алюминиевые от Raumplus и Neves.

Популярностью пользуются так же системы Аlpine, Komandor, Solo, Sevroll и марки отечественных производителей Браун, АСС, Крафт.

С особым вниманием к качеству следует относится, приобретая подобную фурнитуру китайского и турецкого производства. О сборке шкафов купе читайте здесь

О сборке шкафов купе читайте здесь.

А на этом все, до встречи.

Примыкание дверей

Досадно, когда дверь шкафа слегка перекосило, она неплотно примыкает к боковой поверхности. Портится внешний вид конструкции.

Причиной может стать разбалансировка, ослабление регулировочного болта в нижней части боковой планки дверцы.

Выставление шлегеля

Можно отрегулировать двери, следующим образом:

1. Снизу полотна двери от алюминиевого профиля отделяем буферную ленту (ворсистый уплотнитель).
2. В профиле вы увидите два втопленных отверстия, в них находятся кронштейн с болтами.
3. Необходимо оттыкать кронштейн, для этого взять шестигранник (4), нащупать болт и отрегулировать его.
4. При повороте вправо — полотно поднимается, влево — опускается.

Таки образом происходит устранение перекоса двери. Выставлять полотна в вертикальном положении нужно постепенно, проверяют с помощью уровня. Регулировка дверей купе считается законченной, когда полностью исчезнет щель между полотном и боковой стойкой. В случае если при закрытии шкафа, дверца не фиксируется, откатывается обратно, нужно отрегулировать положение стопора.

Регулировка стопора

Фиксирующий механизм, вставленный в выемку нижнего профиля, тонкий и довольно острый, поэтому его сложно продвинуть руками.

Схема регулировки стопора дверей шкафа-купе

Для этих целей лучше использовать тонкую пластиковую планку или подобие ей. Установка стопора заключается в следующем:

1. Планку вставляют в паз профиля и двигают в одном направлении.
2. После того как немного сместили ее, проверяют, фиксируется ли дверь.
3. Продвигают до тех пор, пока полотно не зафиксируется в нужном положении.

Такого рода дефекты возникают в результате частого использования шкафа, являются, в общем, рабочими моментами. Эти изъяны несложно ликвидировать своими руками. Смотрите в видео: как отрегулировать двери шкафа купе самому.

Крепление нижней направляющей

Монтаж нижней направляющей

Чтобы изделие получилось прочным, а ход створок легким, при сборке точно выверяйте углы под 90° и устанавливайте все детали только строго горизонтально или вертикально. Иначе шкаф-купе просто перекосит.

1. После сборки рамы и монтажа роликов требуется идеально отрегулировать нижнюю направляющую. Сделать это можно сразу двумя способами
2. Для точного определения расположения нижней направляющей используем отвес – грузик на шнурке, прикрепленный к верхней направляющей. Карандашом или маркером отмечаем линию. Отступаем от нее 20-22 мм вглубь будущего шкафа и крепим нижнюю планку
3. Вначале ее лишь «наживляют». Окончательное же закрепление производится только после проверки работоспособности конструкции и удобства скольжения двери. Если ход двери вас не устраивает, следует перепроверить соосность рельс по вертикали и размеры конструкции
4. Если у вас есть помощник, можно сразу навешать дверное полотно и выставить его с помощью уровня строго вертикально, а затем просто разметить место расположения нижнего профиля. Для этого укладываем нижний профиль, не закрепляя его, фиксируем раму к верхнему и нижнему профилю (все створки крепить необязательно, достаточно боковых). Теперь берем в руки строительный уровень и начинаем раму выравнивать. Если вы убедились, что она установлена правильно, проведите на месте крепления нижней направляющей линию
5. Далее дверь снимается, а к полу монтируется нижний профиль
6. Никаких саморезов и болтов для крепления однополосной нижней направляющей использовать не нужно. Хотя во многих инструкциях рекомендуется использование крепежей, мы их использовать не советуем. Ведь, если один из таких болтиков однажды чуть выкрутится, дверь просто застопорится
7. Для крепления нижнего профиля достаточно двустороннего скотча или силиконового герметика. Лишь в двух- или трехполосном профиле по центру дополнительно ввинчиваются шурупы
8. Под нижнюю направляющую лучше монтировать подкладку из ДСП. Ее вкручивают шурупами так, чтобы шляпки слегка утопали в дереве. Крепят их с шагом 20-30 см в шахматном порядке
9. При вставке двери будьте предельно внимательны и аккуратны. Пока ваше изделие собрано еще не полностью, есть большая вероятность, что вы случайно выломаете крепления
10. После установки двери к ней приклеиваются уплотнительные щетки. Они служат защитой от пыли и смягчают ход
11. На все проделанные в профиле отверстия требуется установить декоративные заглушки.
