Производители
Сегодня ведущими производителями газовых котлов со встроенным бойлером являются: Electrolux, Ariston, Viessmann, Baxi, De Dietrich, Vaillant, Wolf, Chaffoteaux, Biasi.
| Производитель | Модель | Характеристика |
|---|---|---|
| Electrolux | Electrolux GCB Magnum 28 Fi | Котел газовый настенный с бойлером на 60 литров. Мощность: 28.70 кВт. КПД: 92.4 %. Напряжение: 220 В. Камера сгорания: закрытая. Кол-во контуров: двухконтурный. Теплообменник: раздельный. Размеры (ВхШхГ): 900x600x460. |
| Ariston | Ariston Clas B Evo 24 FF | Настенный газовый котел со встроенным бойлером. Мощность: 24.00 кВт. КПД: 92.0 %. Напряжение: 220 В. Камера сгорания: закрытая. Кол-во контуров: двухконтурный (отопление и ГВС). Теплообменник: раздельный. Размеры (ВхШхГ): 943x600x460 |
| Ariston | Ariston Clas B Evo 30 FF | Накопительная ёмкость: 8 литров. Мощность: 30.00 кВт. КПД: 92.0 %. Напряжение: 220 В. Камера сгорания: закрытая. Кол-во контуров: двухконтурный. Теплообменник: раздельный. Размеры (ВхШхГ): 943x600x460 |
| Viessmann | Viessmann Vitopend 100-W WHKB025 | Накопительная ёмкость: 4 литра. Мощность: 25.10 кВт. КПД: 90.0 %. Напряжение: 220 В. Камера сгорания: открытая. Кол-во контуров: двухконтурный (отопление и ГВС). Теплообменник: раздельный. Размеры (ВхШхГ): 725x450x360 |
| Viessmann | Viessmann Vitopend 100-W WHKB026 | Накопительная ёмкость: 4 литра. Мощность: 30.00 кВт, КПД: 90.0 %. Напряжение: 220 В. Камера сгорания: открытая. Кол-во контуров: двухконтурный (отопление и ГВС). Теплообменник: раздельный. Габаритные размеры (ВхШхГ): 725x450x360 |
| Baxi | Baxi Nuvola-3 B40 280 i | Предназначен для отопления частных домов, коттеджей, загородных домов, дач площадью до 280 м², а также для организации горячего водоснабжения. Особенности: бойлер на 40 литров; раздельные теплообменники; погодозависимая автоматика; ЖК-дисплей; кнопочное управление; гидрогруппа из латуни; расширенный функционал; программирование. |
| De Dietrich | De Dietrich MS 24 | Настенный газовый котел с накопительной ёмкостью на 6 литров. Мощность: 24.00 кВт. КПД: 91.0 %. Напряжение: 220 В. Камера сгорания: открытая. Кол-во контуров: одноконтурный. Теплообменник: раздельный. Габаритные размеры (ВхШхГ): 730x400x299 |
Про модели газовых котлов Биаси со встроенным бойлером можно прочитать здесь.
Таким образом, приобретая газовый котёл со встроенным бойлером, можно добиться существенной экономии средств без потери функциональности и удобства в использовании.
Напольный или настенный?
Ошибка №17
Однозначного ответа что лучше, здесь не существует.
На просторах нашей страны до сих пор считается, что напольный в «одни ворота» выигрывает у настенного.
При этом в Европе их давно признали низкоэнергоэффективными устройствами и практически запретили во всех жилых домах.
То ли еще будет
Но вернемся в родные пенаты. Вот на что вы должны ориентироваться в первую очередь.
хорошие напольные котлы очень дорогие
При этом дешевый напольный котел будет проигрывать в производительности качественному настенному.
они более надежны и долговечны (особенно чугунные)
у них простая автоматика + есть энергонезависимые модели
напольные берут для реально больших домов
Настенные покупают:
в первую очередь для экономии пространства в доме и только затем для экономии семейного бюджета
из-за умной электроники
Один раз грамотно все настроил и неделями не подходишь к прибору.
Циркуляционный насос
Здесь смотрите на марку насоса. Бренды, зарекомендовавшие себя только с положительной точки зрения:
Grundfos
Wilo
Если внутри стоят именно они, то это хороший выбор.
При этом насосы Wilo более требовательны к качеству теплоносителя, и от частых подпиток и шлама могут быстро «подохнуть». Грюндфос более стойкий в этом плане.
С остальным непонятными марками нужно быть более настороженными.
Ошибка №23
Только не путайте ситуацию, когда производители пишут на торце насоса большими буквами свой бренд, а используют при этом тот же Grundfos или Wilo.
Это распространенная практика у того же Vaillant. В этом случае ищите на шильдике или на отдельной наклейке сбоку надписи мелким шрифтом.
Хороший продавец обязан указать истинного производителя насоса.
Ferroli BLUEHELIX 25 K50 24.5 кВт
Ferroli BLUEHELIX 25 K50 — это котел конденсационного типа. Кроме энергии сжигаемого газа, он использует рекуперацию тепла при конденсации водяных паров. Конденсационное оборудование имеет увеличенный КПД, поэтому потребляет меньше топлива. Несмотря на разницу в цене по сравнению с обычными котлами того же класса мощности, Ferroli BLUEHELIX 25 K50 более выгодный в долгосрочной перспективе.
Данный котел обеспечивает потребности в воде для отопления и горячего водоснабжения. Имея тепловую мощность 24.5 кВт, он может отапливать жилье или офис площадью до 196 м². Внутри корпуса также находится бойлер косвенного нагрева. У него относительно небольшой объем (50 л). Но для семьи из 2 – 3 человек такого бака вполне хватает, потому что котел с адаптивной горелкой мгновенно реагирует на изменения температуры воды в бойлеры и быстро ее подогревает. Компания Ferroli в своем отопительном оборудовании использует теплообменники из нержавеющей стали с увеличенным проходным сечением. Поэтому они надежные, долговечные, меньше забиваются накипью и реже требуют промывки.
У Ferroli BLUEHELIX 25 K50 компактные размеры (800x600x420 мм), по высоте и глубине он меньше, чем другие двухконтурные котлы такой же мощности. Поэтому его легче вписать в интерьер кухни. Благодаря встроенному обратному клапану оборудование можно подключать к коллективным напорным системам дымоходов в многоквартирных домах. А владельцам особняков и коттеджей в негазифицированных населенных пунктах будет интересно узнать, что данный котел может без каких-либо переделок работать не только на обычном газе, но и на пропане из баллонов.

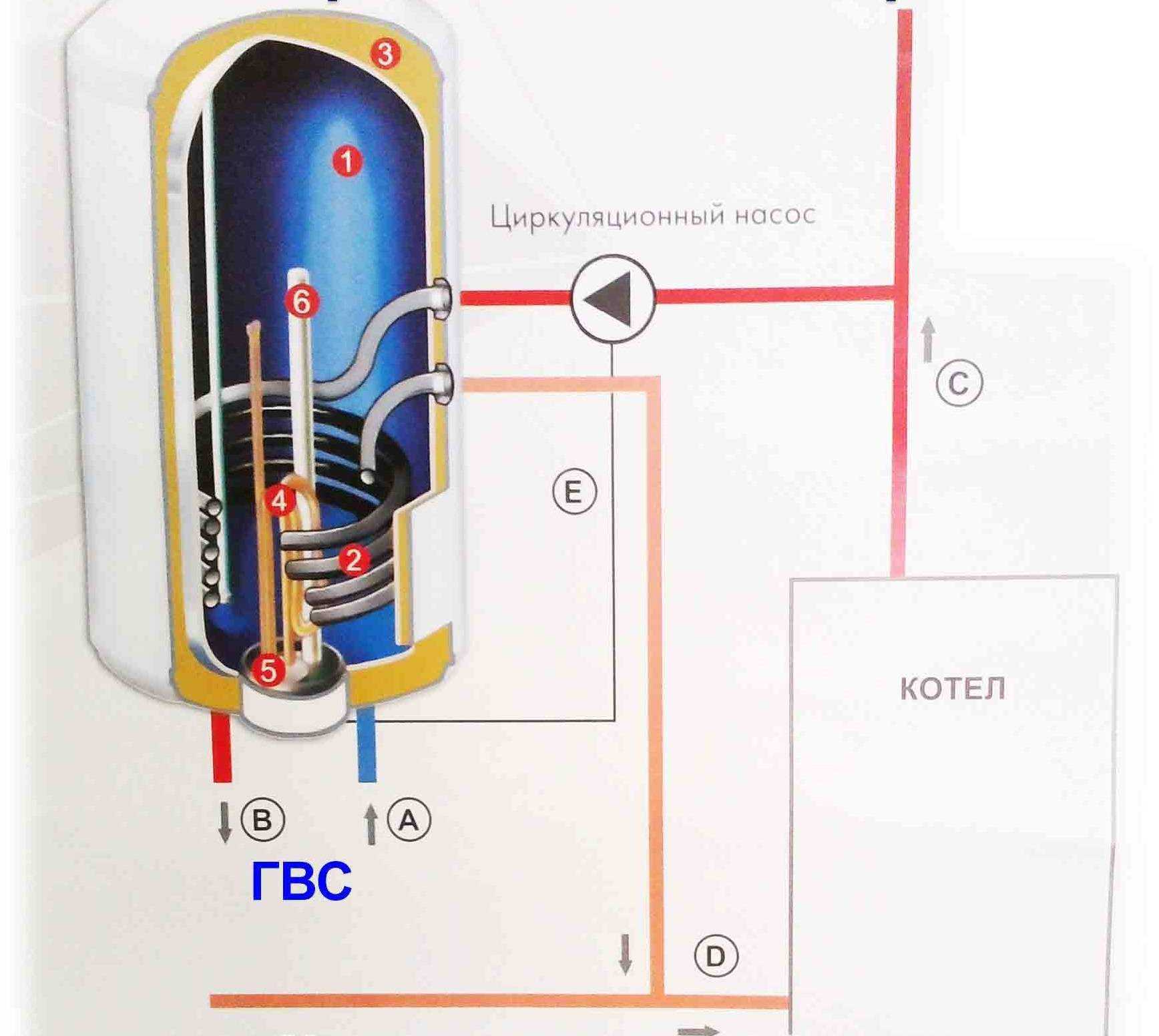

Проведение работ с косвенным нагревателем
В зависимости от источника тепла, подключение может быть различным. Подсоединение может выполняться к отоплению, одноконтурному или двухконтурному котлу.
К системе отопления
Конструкция водонагревателя предусматривает обвязку. С ее помощью выполняется подсоединение к воде и отоплению.
Что важно учитывать:
- Холодная вода подается только через низ.
- Нагретая жидкость выходит по трубе через верх.
- Подсоединять тепловые коммуникации нужно через верх. Выход — через нижний патрубок.
Через трехходовой клапан
Если в системе предусмотрен циркуляционный насос, тогда работы проводятся так:
- Двухконтурный котел и нагреватель монтируются параллельно.
- Следом за насосом устанавливается трехходовой клапан.
- К котлу подключается тройник, шланг которого ведет к теплообменнику.
Энергонезависимая схема
Если ваш котел энергонезависим, нагреватель лучше расположить выше. Циркуляция будет выполняться под воздействием гравитации. Если в схему включить насос, тогда работа будет зависеть от электричества.
Если соблюдать правила, можно провести работы самостоятельно: быстро и безопасно. В этом вам поможет видео:
Подключение электрического бойлера
Электрический бойлер применяется чаще, чем газовый, поэтому важно разобраться с особенностями его монтажа в систему водоснабжения. Установку таких водонагревателей следует осуществлять в сантехнический шкаф, в непосредственной близости от систем водораспределения и водозабора
Важно, что монтаж бойлерного оборудования реализуется в две стадии. Сначала к месту установки устройства подводится электропитание, и устанавливается розетка, а далее бойлер подключается к водопроводу, то есть реализуется обвязка.
При подведении электропитания важно обеспечить заземление устройства, что реализуется при помощи трехжильного кабеля. Исходя из требований безопасности, нельзя устанавливать электророзетку рядом с открытым источником воды
Электроснабжение должно выделяться в отдельной группе.
Очень важно устанавливать устройство для защитного отключения, чтобы сделать эксплуатацию оборудования безопасной. Вторая стадия, то есть подключение бойлерного устройства к водопроводу, реализуется следующим образом
При монтаже применяются негибкие трубы, выполненные из стали, меди, металлопластика. Подача воды реализуется по отдельной линии или от тройника, в зависимости от варианта разводки: коллекторной или тройниковой, соответственно. В устройстве производится нагрев воды и передача ее на водозаборные узлы. Для возможности отключения оборудования требуется установка запорных кранов. Также важно установить систему фильтрации поступающей воды. Кроме того, предусматривается сливной отвод для аварийного слива воды
Вторая стадия, то есть подключение бойлерного устройства к водопроводу, реализуется следующим образом. При монтаже применяются негибкие трубы, выполненные из стали, меди, металлопластика. Подача воды реализуется по отдельной линии или от тройника, в зависимости от варианта разводки: коллекторной или тройниковой, соответственно. В устройстве производится нагрев воды и передача ее на водозаборные узлы. Для возможности отключения оборудования требуется установка запорных кранов
Также важно установить систему фильтрации поступающей воды. Кроме того, предусматривается сливной отвод для аварийного слива воды

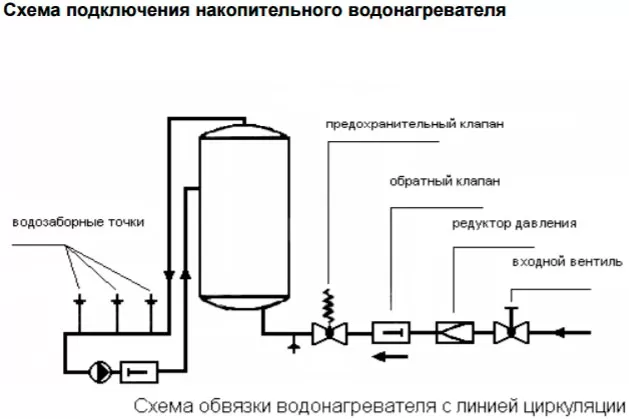

Схема подключения бойлера к системе водоснабжения
На схеме представлен бойлер, подключенный в систему водоснабжения. Показан стояк с холодной водой, подключение к нему труб для подачи воды в устройство. Также указан редуктор, который стабилизирует давление для корректной работы системы. После нагрева вода поступает в выводные трубы и далее идет к смесителю, после чего используется по назначению.
Преимущества, недостатки и особенности двухконтурных агрегатов со встроенным бойлером
Принцип работы двухконтурного газового котла со встроенным бойлером следующий: в емкость погружены трубки теплообменника ГВС, по которым движется теплоноситель. Вода в таких бойлерах прогревается послойно: в нижней части находится холодная вода, она заходит в контур ГВС, нагревается в нем и возвращается в верхнюю часть емкости, откуда поступает потребителю при включении крана горячей воды.
Объем встроенного бойлера составляет от 20 до 100 л:
- настенные агрегаты снабжаются емкостями объемом до 60 л;
- напольные – от 60 до 100 л.
Рассмотрим, какими преимуществами обладают двухконтурные газовые котлы со встроенным бойлером:
- Компактные размеры — ненужно искать место для установки отдельно стоящей емкости.
- Проще устанавливать и подключать, чем агрегат с бойлером косвенного нагрева.
- Обеспечивает быстрый нагрев воды.
- Дает возможность пользоваться горячей водой даже, если водяной напор слабый.
- Наличие сложной системы автоматики, которая повышает безопасность и уровень контроля за работой котла.
К недостаткам относят:
- Быстро выходят из строя.
- Производительность горячей воды ограничена объемом бойлера.
Обратите внимание! Мощность большинства моделей двухконтурных котлов со встроенным бойлером стартует от 28 кВт. Объема встроенной емкости может хватить для обеспечения 3-4 точек водозабора
Объема встроенной емкости может хватить для обеспечения 3-4 точек водозабора.
Подключение двухконтурных газовых котлов со встроенным бойлером
Схема обвязки газового котла со встроенным бойлером включает пять труб: одну газовую и четыре водяные. Подключение газа должен выполнять только специалист, водяные трубы можно подсоединить самостоятельно. Газовую магистраль подсоединяют с помощью шарового крана. Остальные подключают следующим образом:
- патрубок теплообменника с подающей трубой отопления;
- другой патрубок основного контура с обратной трубой;
- водопровод с патрубком бойлера;
- кран подачи теплой воды со вторым патрубком емкости.
Производители
Среди компаний, которые производят двухконтурные котлы со встроенным бойлером выделяют продукцию Beretta, Protherm и Baxi.
Агрегаты производства Beretta собраны из качественных комплектующих, но вместе с этим стоят недорого. Beretta Boiler 28 BAI – настенный двухконтурный газовый котел со встроенным бойлером объемом 60 л и закрытой камерой сгорания, он обладает мощностью 28 кВт. Агрегат оснащен:
- функцией ионизационного контроля пламени;
- модуляционной горелкой;
- режимами «Зима-Лето»;
- трёхскоростным циркуляционным насосом с деаэратором;
- функцией Safety Baby – она контролирует температуру воды в накопителе на уровне 43°C.
Напольный двухконтурный газовый котел со встроенным бойлером — Protherm 30 KLZ. Его накопительная емкость имеет объем 90 л. Данный агрегат оснащен:
- накопительным баком, содержащим магниевый электрод, который защищающает ёмкость от коррозии;
- модуляционной горелкой, которая может менять мощность пламени от 70 до 100%.
Целую линейку двухконтурных газовых котлов со встроенным бойлером как в настенном, так и в напольном исполнении предлагает производитель Baxi: Baxi SLIM 2.300i; Baxi SLIM 2.300 Fi; Baxi NUVOLA 3 COMFORT 240Fi; Baxi NUVOLA 3 280B40i; Baxi NUVOLA 3 COMFORT 280i. Они отличаются удобной панелью управления и наличием электронного розжига.
Самые экономные котлы отопления
Как уменьшить расход газа в системе отопления? В первую очередь нужно выбрать прибор, подходящий именно для вашего дома. Почему так? Потому что только с учетом площади помещения, материала стен, количества окон и прочих факторов можно рассчитать необходимую мощность и производительность котла. Только тогда техника будет эффективно отдавать тепло, не расходуя лишнюю энергию.
Если вы хотите экономить на потреблении газа, то подключайтесь только к общей магистрали. Использовать баллоны весьма затратно. Какие критерии влияют на экономию:
- Конструктивные особенности;
- Коэффициент полезного действия (КПД);
- Мощность техники;
- Качество топлива;
- Оптимальный режим.
Пройдемся подробнее по каждому пункту.
Конструкция техники
Отопительные котлы бывают с одним и двумя контурами. Одноконтурный прибор рассчитан только на отопление помещения, а для горячего водоснабжения (ГВС) придется дополнительно подключать бойлер. А вот двухконтурные модели уже включают в себя все необходимое и для обогрева дома, и для ГВС.
Чтобы рассчитать экономию, обратите внимание на тип камеры сгорания. Открытая камера забирает воздух из помещения для поддержания горения и отвода газов
Закрытая же принудительно загоняет воздух с улицы. Отвод продуктов сгорания осуществляется вентилятором. Этот принцип способствует полному сгоранию топлива, а также минимальному выделению СО2.
Влияние КПД
Сегодня рынок предлагает покупателю конвекционные и конденсационные котлы. Какой экономичнее? Считается, что конденсационный, поскольку использует энергию конденсата. При учете дополнительной энергии обычный агрегат имеет КПД 92-94%, а конденсационный — 100-102%.
Стандартная работа заключается в сгорании топлива и отводе газов на улицу, которые имеют высокую температуру. Продукты сгорания содержат в себе примеси и влагу. Проходя через теплообменник, газы достигают 60°. Из-за этого выпадает осадок и скапливается в резервуаре. В процессе выделяется энергия, которая и используется конденсационным прибором. Считается, что благодаря этому можно сэкономить до 20% топлива. Но и здесь есть свои «подводные камни». Такие агрегаты устанавливаются к низкотемпературным системам с теплым полом.
Есть также ряд других нюансов, которые мы описывали в статье «Что такое газовый конденсационный котел ».
Что влияет на КПД конвекционного котла:
- Физический недожог. Когда вместо газа сгорает воздух. Влияет качество топлива;
- Химический недожог. Зависит от количества угарного газа в процессе горения;
- Плохая изоляция, утепление стен.
Как настроить оптимальную работу:
- Проводите чистку системы не реже раза в год. Удаляйте накипь из теплообменника, сажу с горелки и трубок;
- Поставьте заслонку на трубу, чтобы ограничивать приток воздуха;
- Счищайте копоть с деталей камеры сгорания, иначе увеличивается потребление газа.
Мощность оборудования
Мощность настенных и напольных котлов различна. Навесные обогревают помещения площадью до 300 м². А вот напольные могут отопить огромные площади. Оптимальная температура теплоносителя зависти от мощности. Почему важен этот показатель?
Есть такое понятие — тактование котла. Это частотность включения и отключения нагрева в зависимости от снижения температуры. Слишком мощный прибор не сможет работать в оптимальном режиме — производитель учитывает это, указывая КПД модели. Прибор будет включаться часто, а интервал отдыха будет коротким.
Слабое оборудование наоборот быстро износится, так как его работа будет идти на пределе возможностей
Перед покупкой обратите внимание на оптимальную мощность — это 75% от максимума производительности
Как устроен газовый котел
Принцип работы газового котла отопления в самых общих чертах можно описать следующим образом: тепло, образующееся за счет сгорания газа, передается жидкости, которая затем перемещается по системе отопления, нагревая помещение.
Схема любого газового отопительного устройства обычно предусматривает наличие нескольких основных узлов:
- Горелка;
- Теплообменник;
- Расширительный бак;
- Газовый клапан;
- Система автоматики.
Специфика двухконтурного котла часто предполагает некоторые особенности его внутреннего устройства. Так, например, многие модели оснащаются двумя теплообменниками, каждый из которых отвечает за подогрев «своего» участка. Кроме того, двухконтурный агрегат всегда имеет специальный трехходовой клапан, который переключает его режимы работы (с отопления на горячее водоснабжение и наоборот).
Горелка
Это прямоугольная конструкция с расположенными в определенном порядке отверстиями, через которые подается газ от расположенных снизу форсунок. В зависимости от типа и производительности, газовый котел может оснащаться двумя видами горелок:
- Атмосферные. Газ подается в камеру сгорания исключительно за счет давления в магистрали. Такая горелка работает практически бесшумно и стоит дешевле, поэтому применяется чаще, но ее КПД обычно не превышает 90%;
- Наддувные. Принцип ее работы иной — воздух подается в камеру сгорания при помощи вентилятора. Обычно такие горелки не встраиваются внутрь газового тракта, а устанавливаются при помощи специального внешнего подключения. Их основные преимущества — более высокий КПД и устойчивая работа при нестабильной подаче газа.
По возможности регулировки мощности горелки делятся на три класса:
- Одноступенчатые — пламя всегда горит одинаково. Понятно, что это негативно сказывается как на сроке службы, так и на экономичности приборва;
- Двухступенчатые. Такие горелки немного лучше. Они позволяют использовать агрегат в двух режимах: 50 и 100% мощности;
- Модулируемые. Здесь встроена плавная схема регулировки мощности в широких пределах. Газовый котел с такой горелкой будет максимально экономичным и прослужит дольше других.
Теплообменник
Как мы уже отмечали, двухконтурный котел может использовать один или два теплообменника.
Схема с двумя теплообменниками предполагает монтаж первичного устройства в виде медных труб с пластинчатым оребрением непосредственно над горелкой. Такой конструктивный принцип позволяет передавать тепло газового пламени непосредственно теплоносителю с максимальной эффективностью. Вторичный теплообменник обычно выполняется в виде набора тонких металлических пластин, проходя через которые проточная вода нагревается от горячего теплоносителя.
Если же в котле отопления используется единый теплообменник, то он называется битермическим и представляет собой конструкцию из двух соосных труб. По внутренней трубе проходит сантехническая вода, а внешняя поверхность нагревает теплоноситель.
Преимущества подключения двух теплообменников для двухконтурного котла достаточно очевидны:
- При выходе из строя вторичного теплообменника газовый котел продолжает работать в режиме отопления;
- Первичный теплообменник не подвергается избыточной коррозии из-за постоянно меняющегося состава циркулирующей жидкости;
- Монтаж вторичного теплообменника при выходе его из строя значительно проще и дешевле, чем замена битермического целиком.
Расширительный бак
При нагревании теплоносителя происходит его расширение и увеличение объема. Ввиду этого схема отопления должна предусматривать специальную емкость, в которую будут отводиться излишки жидкости. Обычно требуемый размер бачка можно оценить как 10% от всего объема теплоносителя в системе. Иногда может возникнуть ситуация, когда встроенного бачка не хватит, и потребуется монтаж внешнего.
Газовый клапан
Наличие газового клапана – обязательное условие для подключения системы к магистральному газу. Он регулирует степень подачи топлива, а управляет им схема автоматики. В случае каких-либо поломок подача газа в двухконтурный котел сразу же отключается.
Система автоматики
Схема автоматического регулирования режимов работы двухконтурного теплового агрегата представляет собой набор датчиков, которые анализируют состояние узлов и мест подключения к входным и выходным трассам, и исполнительного устройства, вырабатывающего необходимые сигналы управления:
- Датчики температуры (по их показаниям регулируется модулируемая горелка);
- Датчики газового блока — контролируют давление в топливной магистрали;
- Датчики электроснабжения — включают и выключают котел при перебоях с электричеством.
- Средства самодиагностики.
Гидравлическая группа
Гидравлическая группа расположена в самом низу устройства. Сюда входит подающая часть и обратная (с насосом).
Обратите внимание из каких материалов выполнена эта группа. Раньше была распространена латунь
Сейчас ее все чаще заменяют композитным исполнением – термостойкий пластик черного цвета. Ничего страшного в этом нет, технологии не стоят на месте и развиваются с каждым днем.
Ошибка №22
Однако латунь по-прежнему считается более качественным и надежным материалом.
При этом, многие забывают, что если у вас вода в системе химически агрессивна + присутствуют блуждающие токи, то котел с латунной гидравлической группой будет не лучшим решением.
Особенности и типы
Главная особенность 2-контурного котла заключается в неспособности работать одновременно на 2 контура, то есть подавать тепло и в СО, и в горячий водопровод. Однако, это не всегда означает, что во время пользования горячей водой отопление не работает.
Режимы работы
Все дело в том, что существует два типа 2-контурных котлов:
- проточные;
- со встроенным бойлером.
Оба варианта стоит рассмотреть подробно.
С проточным нагревателем
В сущности, работа этого отопителя уже была описана: когда открывается кран горячей воды, 3-ходовой клапан перенаправляет теплоноситель из первичного теплообменника на вторичный. Преимущество такого решения — экономичность: никаких теплопотерь, выработанное тепло сразу направляется к потребителю.
Но есть и серьезные недостатки:
- во время пользования горячей водой СО не получает тепла. Соответственно, если вода требуется часто, температура в жилище снижается;
- для более-менее приемлемой производительности по горячей воде требуется внушительная мощность. Так, многие пользователи не рекомендуют приобретать 2-контурные котлы проточного типа мощностью ниже 20 кВт, иначе горячей воды с трудом хватает даже на одну водоразборную точку, не говоря уже о 2-х или 3-х;
- если во время пользования одной водоразборной точкой открывают кран на 2-й, температура воды резко падает. Это особенно неприятно, когда один из пользователей принимает душ.
Аналогично, если были открыты два крана, затем один из них закрыли, температура воды существенно возрастет.
2-контурный котел проточного типа фактически предназначен для обслуживания в текущий момент времени одной водоразборной точки, даже если его мощности хватает на две.
С битермическим теплообменником
Это разновидность котлов с водонагревателем проточного типа. Только первичный и вторичный теплообменники совмещены в одном — его и называют «битермическим». Конструктивно каждая секция представляет коаксиальную трубу (труба в трубе): в наружной циркулирует теплоноситель СО, во внутренней — подогреваемая вода централизованной подачи.
Преимущества данного решения:
- компактность;
- упрощение конструкции;
- низкая стоимость.
Недостаток: при зарастании накипью вторичного теплообменника приходится выбрасывать всю конструкцию, тогда как при раздельном исполнении пришлось бы заменить только 2-й контур.
Вывод: 2-контурные котлы с битермическим теплообменником подходят для регионов с умеренно жесткой водопроводной водой.
С проточным нагревателем и накопительным встроенным бойлером
Этот агрегат помимо перечисленных выше узлов имеет емкость для хранения запаса горячей воды. Приготовление последней осуществляется автоматически в моменты, когда теплоноситель в СО достаточно разогрет и она, соответственно, не нуждается в тепле. В таких случаях горелка проточного котла гаснет.
Здесь же она продолжает гореть, но 3-ходовой клапан переключает подачу теплоносителя на вторичный теплообменник. За счет нагрева проходящей по нему воды повышается температура во встроенном бойлере.
Преимущества очевидны:
- когда СО нуждается в тепле, она получает его бесперебойно;
- горячая вода подается в достаточном количестве независимо от мощности котла. Правда, ограниченное время (зависит от емкости бойлера);
- температура воды не зависит от расхода на других водоразборных точках.
Понятно, что эта идиллия продолжается, пока в бойлере есть горячая вода.
Потому такие котлы подходят для потребителей, пользующихся горячей водой время от времени.
Если горячий кран приходится для каких-то целей открывать надолго, правильнее приобрести котел с проточным водонагревателем достаточной мощности.
Подключение бойлера к водопроводу из разных материалов
Бойлер обвязывают в системе теплоснабжения с применением, как традиционных стальных труб, так и более современных полипропиленовых и металлопластиковых труб. Более дешевый вариант — полипропиленовые.
Выбор будет зависеть от цены проекта и рабочей температуры греющего теплоносителя на выходе из котла. Например в твердотопливном котле температура теплоносителя плохо поддается регулировке, возможны случаи когда она будет расти самопроизвольно до 100 С, поэтому в этом случае лучше установить стальные трубы.
Хотя они и менее долговечные, но рассчитаны на высокий температурный режим работы твердотопливных устройств.
Полипропиленовые трубопроводы
Трубы из полипропилена легко монтируются с применением специализированного паяльника и ножниц для резки трубопроводов. После выбора места включения в трубопроводе вырезают участок по ширине равный тройнику, с вычетом 20 мм: по 10 мм на каждую.
Паяльником, разогревают трубу и фитинг до необходимого технического состояния и соединяют их. При этом прокручивать их запрещено, поскольку подобное сможет нарушить плотность соединения.
Далее соединяя части труб различной протяженности и уголки, выполняется подвод к патрубкам БКН. На конец участка трубы впаивают муфту с резьбой и далее вся линия накрепко соединяется.
Врезка в металлический трубопровод
Сегодня подключить БКН к инженерным сетям водоснабжения можно без применения сварки, для этого существуют современный переходное устройство «вампир», который имеет в корпусе технологическое отверстие и хомут. Установка такой конструкции выполняется очень просто. Выбирают точку врезки, зачищают участок.
Сверху подготовленного участка устанавливают хомут с термостойкой прокладкой и затягивают болтами для фиксации. Далее перекрывают подачу воды и дренируют ее с нужного участка трубопровода, путем открытия крана ГВС на смесителе.
Далее через отверстие в хомуте просверливают трубный участок электродрелью и потом накручивают вентиль и продолжают обвязку БКН по схеме.
Металлопластик
Это самый надежный и простой вариант обвязки бойлера БКН к двухконтурному котлу. Металлопластик просто сгибается по нужному углу отвода, а соединения узлов выполняют различными обжимными фитингами.
Перед обвязкой БКН обрезают трубу нужной длинны и типоразмера. Далее выбирают точку врезки, с учетом размера тройника и части трубы, которая будет занята соединением.
Для подготовки отверстия на небольшом участке применяют специальные ножницы. С тройника снимают гайки, и вместе с кольцами фиксации одевают на разные конца трубы. Развальцовывают концы металлопластика, применив специальный калибратор или отвертку.
Тройник вставляют до упора, после этого сдвигают кольца и ключом зажимают гайки. Еще можно использовать фитинги для металлопластиковых труб, для которых потребуется опрессовка и дополнительные специализированные инструменты и приспособления.
