Когда необходим ремонт газовых колонок Vaillant

Ремонт газовых колонок Вайлант вам понадобится, если:

Не горит фитиль. Проблема может таиться в неисправности датчика дымоходных газов, термопары, газового клапана. Специалист всегда с точностью сможет установить причину проблемы.
Не нагревается вода. Возможно, ваш теплообменник вышел из строя. В этом случае его необходимо заменить. У нас есть оригинальные детали, поэтому мы подберем теплообменник для вашей колонки и заменим его..
Колонка перегревается и шумит. Все дело в засорении оборудования сажей и накипью или поломке (нарушения герметичности) одной из деталей радиатора. Такую неисправность устранить очень просто, а вот пренебрежение ею может привести к выходу из строя всего оборудования и необходимости его замены.
Сырость под колонкой. Причина в протечке теплообменника. Может также потребоваться замена радиатора.
После начала горения не включается искра розжига. Потребуется замена контроллера пламени или котла искры розжига.

Обращение в сервисный центр по обслуживанию и ремонту газовых колонок Vaillant также необходимо в случае самопроизвольного отключения колонки, недостаточного нагрева воды, ее слабого напора, при проблемах с горелкой, появлении желтого пламени, отсутствия автоматического отключения системы при прекращении подачи воды и пр. Только своевременный ремонт газовых колонок Вайлант продлит срок их эксплуатации, а также убережет вас от непоправимых последствий. При этом следует учесть некоторые особенности устранения неисправностей в различных моделях фирм-производителей.

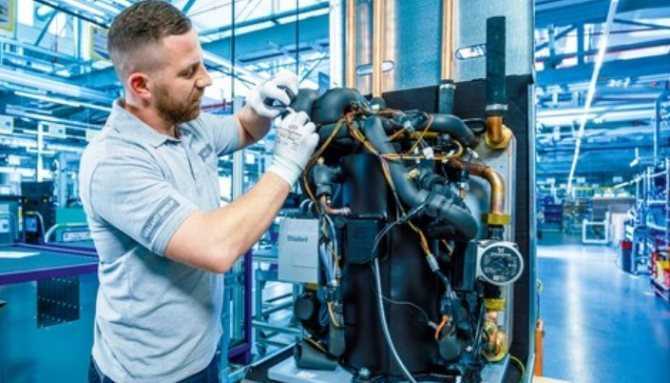

Информация о производителе Vaillant

Vaillant — самый известный в Европе отопительный бренд, отметивший недавно 145-ти летний юбилей. Продукция компании хорошо известна во всем мире. Сегодня концерн имеет 14 предприятий в восьми странах, на которых работают 12 000 человек. Сфера интересов Vaillant не только системы теплоснабжения, но и альтернативная энергетика.

Торговая марка Vaillant официально начала свою деятельность в 1874 году с мастерской по производству насосов. Затем был создан Johann Vaillant — закрытый газовый нагреватель для воды, который произвел техническую революцию в отрасли. В 1905 Vaillant стал изготовителем домашних настенных водонагревателей.

Все эти годы предприятие не только реконструировала свои разработки, внедряя новейшие технологии производства, но и занималась поиском альтернативных технологий для коммунальных нужд домохозяйств. В 2010 Vaillant разрабатывает передовые модели с цеолитно-газовым тепловым насосом. Теперь домохозяйства могут использовать природные свойства нагревания цеолита и воды. Эта революционная технология является новой для теплоэнегетического оборудования, поскольку тепловой насос использует вторичную энергию и сокращает выбросы CO2.

В 2011 году начался выпуск первой домашней электрической станции ecoPOWER 1.0 с выработкой тепла и электроэнергии. Умная, предварительно заданная универсальная система экологична и чрезвычайно эффективна.

В августе 2012 года фирма начала выпуск гибридной модели теплового насоса 3 кВт в паре с котлом, таким образом, обеспечивая максимальную энергоэффективность при эксплуатации.

Дополнительная информация! В 2015 году Vaillant представила линию экологичных и эффективных продуктов, соответствующих самым высоким стандартам: ecoTEC exclusive, flexoTHERM exclusive и flexoCOMPACT exclusive — первые продукты компании, отмеченные знаком Green iQ.

Сервисное обслуживание котлов VAILLANT

является торговым и сервисным партнером марки VAILLANT на территории Санкт-Петербурга и Ленинградской области с 2000 г. Наша фирма представляет на рынке весь модельный ряд котлов VAILLANT промышленной и бытовой серий. Мы обеспечиваем полный комплекс услуг от подбора оборудования до его установки и запуска в эксплуатацию. В штате фирмы есть аттестованные инженеры-наладчики, прошедшие обучение в сервис-центрах VAILLANT, что позволяет осуществлять гарантийное и сервисное обслуживание любых котлов VAILLANT, а также поставки запасных частей к ним. Принимаем на сервисное обслуживание котлы VAILLANT, проданные другими организациями. Осуществляя ремонт и техническое обслуживание котлов VAILLANT уже более 16 лет, мы накопили большой опыт в решении различных технических задач. Будем рады видеть Вас в числе наших клиентов!

Первый запуск

Первый запуск котла потребует заполнения системы водой, качество которой должно соответствовать всем имеющимся требованиям.

Для запуска надо выполнить следующие действия:

Открыть вентили всех радиаторов системы.
Медленно заполнить систему водой, чтобы успевал выйти воздух.
Спустить остатки воздуха из радиаторов и котла.
Проверить на дисплее давление и залить недостающее количество (или удалить излишки).
Перекрыть кран подпитки и отсоединить систему от питающего трубопровода.

Перед запуском надо еще раз проверить герметичность всех соединений. Если проверка показывает, что все в порядке, котел включают с помощью кнопки и устанавливают требуемую температуру системы обогрева.

С этого момента начнется работа системы.

Установка газового котла Vaillant

Основным условием, обеспечивающим правильную и стабильную работу котла, является правильный выбор помещения. Если монтаж производится не в кухне или другой жилой комнате, необходимо обеспечить защиту от замерзания.

Параллельно необходимо организовать качественную вентиляцию и установить заземление, без которых агрегат не сможет работать. При установке надо соблюдать установленные зазоры и расстояния от ближайших стен или оконных проемов.

Подключение трубопроводов надо выполнять внимательно, чтобы не перепутать их между собой. Все газовые соединения проверяются на герметичность при помощи мыльного раствора.

Подключение комнатного термостата

Комнатный термостат — это устройство, контролирующее температуру в помещении и регулирующее работу системы отопления в соответствии с ней.

Использование этого прибора позволяет экономить на обогреве около 20 %. Такой эффект достигается благодаря более оперативной корректировке температуры системы. Собственный датчик котла руководствуется температурой теплоносителя.

При потеплении на улице в доме становится слишком жарко, но для системы котла никаких изменений не происходит, пока температура теплоносителя находится в заданных пределах.

Комнатный термостат руководствуется температурой воздуха, поэтому он сразу подает команду на изменение режима обогрева.

Для подключения прибора используются соответствующие контакты на плате управления, в обычном режиме соединенные специальной перемычкой.

ОБРАТИТЕ ВНИМАНИЕ!

Подключение и первичную настройку следует доверить специалисту из сервисного центра.

Почему вы должны доверить ремонт газовых колонок нам?

Мы являемся сервисным центром Vaillant, поэтому знаем про оборудование данного производителя все тонкости. Вот почему вы должны доверить ремонт газовых колонок Вайлант нашим мастерам.

С нами надежно

Мы даем гарантии на конечный результат. Если через короткий срок проблемы возобновятся, то мы проведем повторный ремонт бесплатно.

Мы гарантируем безопасность

Не проводите ремонт газовых колонок самостоятельно. Это может привести к взрыву оборудования в процессе эксплуатации или к бесконтрольной протечке газа. Думайте о ремонте газовых колонок своевременно.

Мы предоставляем полный спектр услуг:

монтаж (установку) приобретенного оборудования;
подключение и проверку работы газовых систем;
устранение неполадок в работе оборудования;
замена износившихся деталей, их чистка и восстановление работоспособности;
обслуживание газовых колонок Vaillant;
ремонт старых газовых колонок;
выезд мастера с целью осмотра и диагностики в случае выявления неисправности, а также для заключения договора на проведение дальнейших работ.

У вас появились вопросы? Или вы хотите воспользоваться нашими услугами? Звоните.

Газовая колонка Vaillant, водонагреватели Vaillant

Колонка Vaillant atmoMAG exclusiv 14-0 GRX проточный, газовый; тип установки: настенный, вертикальный; max.темп-ра нагрева:+70°С; производительность: 14л/мин; номин.мощность :24,4кВт; розжиг:от встроенного генератора; диаметр дымохода:130мм;размеры: 350х695х259мм; вес:14кг.

проточный, газовый; тип установки: настенный, вертикальный; max. темп-ра нагрева:+70°С; производительность: 14л/мин; номин. мощность: 24,4кВт; розжиг: от батареек; диаметр дымохода:130мм; размеры:350х695х259мм;вес:14кг.

atmoMAG exclusiv 14-0 RXZ проточный, газовый; тип установки: настенный, вертикальный; max.темп-ра нагрева:+55°С; производительность: 14л/мин; номин.мощность:24,4кВт; розжиг:пьезо; диаметр дымохода:130мм; размеры:350х695х259мм; вес:14кг.

Водонагреватель Vaillant atmoMAG pro 11-0 XZ C+

проточный, газовый; тип установки: настенный, вертикальный; max.темп-ра нагрева:+70°С;производительность:9,2-11л/мин; номин.мощность:17,4кВт;диапазон регулирования: 10,0+19,2кВт; розжиг:пьезо;диаметр дымохода:110мм; размеры:310х634х230мм; вес:10кг.

Встречаются ли подделки Vaillant?

Специалисты утверждают, что встретить подделку под котлы Vaillant просто невозможно. Это слишком серьезная техника, подделывать ее слишком дорого и нецелесообразно.

Однако, способности производителей из стран Юго-Восточной Азии известны всем, и ручаться за отсутствие интереса к подобному заработку среди некоторых представителей этих стран нельзя. Учитывая возрастающее технологическое обеспечение некоторых фирм, вполне можно предположить наличие фальшивок.

Поэтому, покупая котел, необходимо, не стесняясь, потребовать предоставить сертификаты на оборудование. Если агрегаты настоящие, все необходимые документы имеются в наличии, и их продемонстрируют без возражений.

Особенности котлов Вайлант

Газовые модели серии ECO имеют в своей конструкции газовый конденсатор. Они полностью соответствуют требованиям класса А по энергоэффективности. Поэтому их эксплуатация способствует значительному снижению уровня потребления электричества (до 20 процентов), газа (до 30 процентов) и воды (до 55 процентов).

Обратите внимание! Высокая стоимость не является причиной отказа от покупки котла Вайлант. Из-за повышенной энергоэффективности продукция легко окупает себя за 2-3 сезона отопления

Эксплуатация оборудования от немецкого бренда способствует снижению выбросов углекислого газа на 97 процентов. Причиной тому является принципиально новый теплогенератор, обеспечивающий качественную фильтрацию продуктов сгорания.

На выбор потенциального покупателя представлено огромное количество газовых аппаратов напольного и настенного типа. Оба вида особо востребованы на рынке, так как характеризуются широким диапазоном применения

Еще одной важной особенностью является компактность. Это позволяет легко интегрировать прибор даже в помещения с небольшой площадью

Подключение комнатного термостата

Достоинства и недостатки котельного оборудования Вайлант

Обсуждая отопительное оборудование, Vaillant практически все потребители отмечают его превосходные характеристики:

котлы не реагируют на скачки давления в газовых подающих магистральных линиях. Успешно адаптированы к условиям российской действительности;
расход газа минимальный. Тепловая энергия расходуется экономно;
простая система управления. В состав оборудования входит информационный жидкокристаллический дисплей. Используя его, очень удобно осуществлять контроль за работой устройства;
гарантийный срок может доходить до 20 лет;
повышенная мощность, наряду с небольшими габаритными размерами;
продукты горения попадают в атмосферу в минимальном количестве;
отлаженная система сервисного обслуживания.

Самым большим минусом оборудования является его высокая цена. Некоторые модели при работе издают характерный шум.

Виды газовых котлов производителя Вайлант

В зависимости от варианта установки выделяют напольные и настенные аппараты. Напольные более габаритные, поэтому многие останавливают свой выбор на настенных вариантах. Также агрегаты подразделяются на одноконтурные и двухконтурные. Различаются котлы и по комплектации, степени мощности.

Напольные газовые котлы Вайлант предназначены для обогрева больших по площади помещений. Различаются они мощностью и рядом технических характеристик. В качестве материала для изготовления используют чугун. Именно он дает высокую надежность и обеспечивает длительный срок службы. Все модификации характеризуются естественным типом подачи и отвода воздуха.

Настенные котлы отличаются меньшей мощностью.

Выделяют модели таких мощностей: 36, 28, 24 и 12 кВт. В ассортименте есть варианты как с естественным типом подачи (отвода) воздуха, так и оснащенные вентилятором. Выделяют котлы отопления газовые Vaillant двухконтурные и одноконтурные. Часто настенные котлы устанавливают в жилых квартирах с центральным обогревом. Это позволяет начинать отопительный сезон раньше и заканчивать позже. К тому же не только обогревать помещение, а и просушивать его в дождливое холодное лето.

Маркируется котел газовый одноконтурный настенный Vaillant «VU». Такие агрегаты выполняют только обогрев квартиры. Но могут и производить горячую воду для бытовых потребностей. Правда, в этом случае потребуется дополнительная установка водонагревателя Вайлант.

А вот котёл газовый двухконтурный настенный Vaillant маркируется «VUW». Серия таких устройств не только обеспечивает обогрев, а и снабжает дом горячей водой. Независимо от количества контуров, все модели оснащены ЖК-дисплеем, который существенно упрощает эксплуатацию котла. Имеются датчики контроля температуры. Многие потребители отдают предпочтение именно двухконтурному типу агрегатов. Тем более, на котлы газовые настенные двухконтурные цены Vaillant устанавливает вполне приемлемые для российских покупателей.

Рассмотрим одноконтурные варианты. Здесь можно выделить две модели:

AtmoTEC plus VU 240-280. Агрегат может иметь мощность 28 и 24 кВт, которую можно регулировать при помощи модулирующей горелки. Котел с дымоходом. Имеется водонагреватель. Поэтому помимо отопления газовый котел Вайлант одноконтурный может и подавать горячую воду. Бак расширен и закрыт.
TurboTEC plus VU. Характеристики практически те же самые, что и у первой модели. Но диапазон мощности более широкий: 36, 28, 24, 20 и 12 кВт. Отличительной особенностью данной серии является то, что аппарат может работать в запыленных сооружениях.

TurboTEC plus VUW 202-362. Серия представлена такими мощностными значениями: 36, 32, 28, 24 и 20 кВт. Отвод продуктов горения принудительный.
AtmoTEC pro VUW INT 240. Мощность оборудования составляет 24 кВт. Такой двухконтурный газовый котел Вайлант оснащен опцией автоматического переключения в режим нагрева воды. Расход воды примерно 1,5 литра в минуту.
TurboTEC pro VUW. Мощность – 24 кВт. Аппарат нагревает хозяйственную воду и обогревает дом.
AtmoTEC plus VUW 200-280. Имеется три уровня мощности: 28, 24 и 20 кВт. Котел характеризуется естественным отводом продуктов сгорания в дымоход. Для каскадных установок подобные агрегаты не подходят. Теплообменник пластинчатый, проточный. Благодаря этому скопление накипи не происходит.

На котел Vaillant цена идеально сочетается с качеством, что дает возможность каждому потребителю установить такой агрегат для эффективного обогрева помещения. Это же касается и одноконтурных моделей, которые также широко применяются отечественными потребителями. Конечно, на двухконтурный газовый котел Vaillant цена немного выше, нежели на одноконтурные аналоги. Но отличный функционал и высокая мощность оправдывают такие финансовые расходы.

Газовые котлы считаются наиболее подходящим вариантом для климата нашей страны.

Обзор моделей

Кто в ТОП-е 2017?

Концерн Vaillant — неизменный лидер рейтингов потребительского спроса. В прошедшем году торговая марка заняла второе место в ТОП-е лучших газовых колонок, уступив только итальянскому бренду Ariston. Модификация, занявшая вторую строчку рейтинга популярности — MAG OE 11-0/0 XZ C+. Это одна из наиболее популярных модификаций. Опережает конкурентов по техническим характеристикам, одновременно выигрывая в стоимости. Ориентировочная цена аппарата, занявшего вторую строчку рейтинга – 11 000 рублей. За сумму, сопоставимую с моделями китайской сборки, потребитель приобретает надежную колонку с техническими характеристиками, обеспечивающими комфортное пользование:

Мощность – 17,4 кВт.
Производительность – 11 л/мин.
Запускается при низком давлении – от 0,1 Бар.
Расход – 2,34 м куб/ч.

Простой дизайн. Впереди – смотровое окошечко. Через него пользователь контролирует пламя. Есть поворотный переключатель – для настройки параметров работы. Размеры несколько больше стандартов — 634 х 310 х 230 мм. Монтаж – настенный. Медный теплообменник имеет защитное покрытие SUPRAL. К достоинствам также можно отнести:

Низкий расход воды при запуске.
Пьезоподжиг. В отличие от электророзжига батарейки не нужны. Фитиль работает постоянно, разгораясь только при пуске системы.

Корпус – стальной, эмалированный .D дымохода – 11 см.

Недостатки:

шум при работе;
неэкономное расходование газа.

Vaillant Mag – экономия и качество

Серия адаптирована под отечественные условия газо- и водоснабжения. Объем нагреваемой воды – от 10 л/мин. Модели оснащены автоматическим розжигом.

АtmoMAG exclusiv RXZ/RXI (пьезорозжиг/электронный розжиг). Десять уровней мощности. Благодаря автоматической модуляции горелок, удается обеспечивать стабильность температуры на выходе, независимо от расхода. Автоматическое регулирование расхода газа позволяет поддерживать температуру воды постоянной, если в водопроводе меняется ее напор. В RXI-версии — светодиодный индикатор, на котором отображаются сведения о заряде батареек, о неполадках и распознавание пламени. Все остальные подробности конструкции аналогичны приведенным выше — медный теплообменник, датчик тяги и т.д. Номинальные характеристики:9,8-24,4 кВт, давление 13 Бар. Минимальный напор — 0,2 атм. Весит аппарат 14 кг. Производительность 5,9/14 л/мин соответственно при 50 и 25 ° C.
Atmomag exclusiv GRX. Розжиг обеспечивает встроенный генератор. Проточный тип. Настенное крепление. Автомодуляция горелки. Регулировка аналогична предыдущей модели. Питание – внутренний генератор.
АtmoMAG pro. Пьезорозжиг. 2 уровня мощности. 11 л/мин. Номинальное значение тепловой мощности 10-19,2 кВт. Для бытового потребления горячей воды.

Преимущества и недостатки

К преимуществам продукции от немецкого бренда относятся следующие:

Наличие модулирующей горелки позволяет эффективно регулировать мощность аппарата.
Топка закрытого типа.
Возможность автоматического перехода на обслуживание системы горячего водоснабжения без участия владельца.
Первичный теплообменник претерпел серьезные конструктивные изменения. Это позволило повысить коэффициент полезного действия до91процента.
Медный теплообменник дополнительно защищен фирменным покрытием «Suplar».
Наличие пластинчатого проточного теплообменника.
Оборудование самостоятельно мониторит состояние всех узлов в режиме реального времени, производит автоматическую аварийную остановку при обнаружении критических неисправностей, записывает коды ошибок во внутреннюю память.
Циркуляционный насос поддерживает работу в нескольких режимах.
Интегрированный расширительный бак в некоторых моделях.

Ни одно оборудование не лишено недостатков, и газовый котел vaillant не является тому исключением. Здесь они следующие:

Необходимость подключения к электросети. В случае отсутствия подачи электроэнергии техника автоматически остановится

Чтобы избавиться от этой проблемы, достаточно приобрести источник бесперебойного питания, предварительно обратив внимание на его мощность.
Высокие цены. Высокое качество исполнения, применение прочных износостойких материалов и современных технических решений не могло не отразиться на стоимости

С другой стороны, это, скорее, побочный эффект, нежели недостаток. Ведь технологичность оборудования положительно сказывается на уровне потребления энергии, благодаря чему пользователь дополнительно экономит.

Основные способы включение газовых водонагревателей

На сегодняшний день практикуются различные варианты включения газового водогрейного оборудования, выбор которых напрямую зависит от конструкционных особенностей прибора.

В любом случае, перед включением газовой колонки требуется произвести ряд мероприятий, которые позволят беспроблемно эксплуатировать такое оборудование. Обязательно требуется открыть краны на подачу топлива и воды в систему водогрейного устройства.

Как зажечь газовую колонку: ручной розжиг

Такой способ розжига практикуется при эксплуатации устаревших моделей газовых колонок и предполагает поджигание фитиля при помощи спичек.

Технология ручного розжига простая, и заключается в открытии водопровода, подключенного к водогрейному оборудованию и основного вентиля на подачу газа, после чего поджигается фитиль.

Уменьшение водяного напора не сопровождается отключением устройства, поэтому выключение также осуществляется ручным способом.

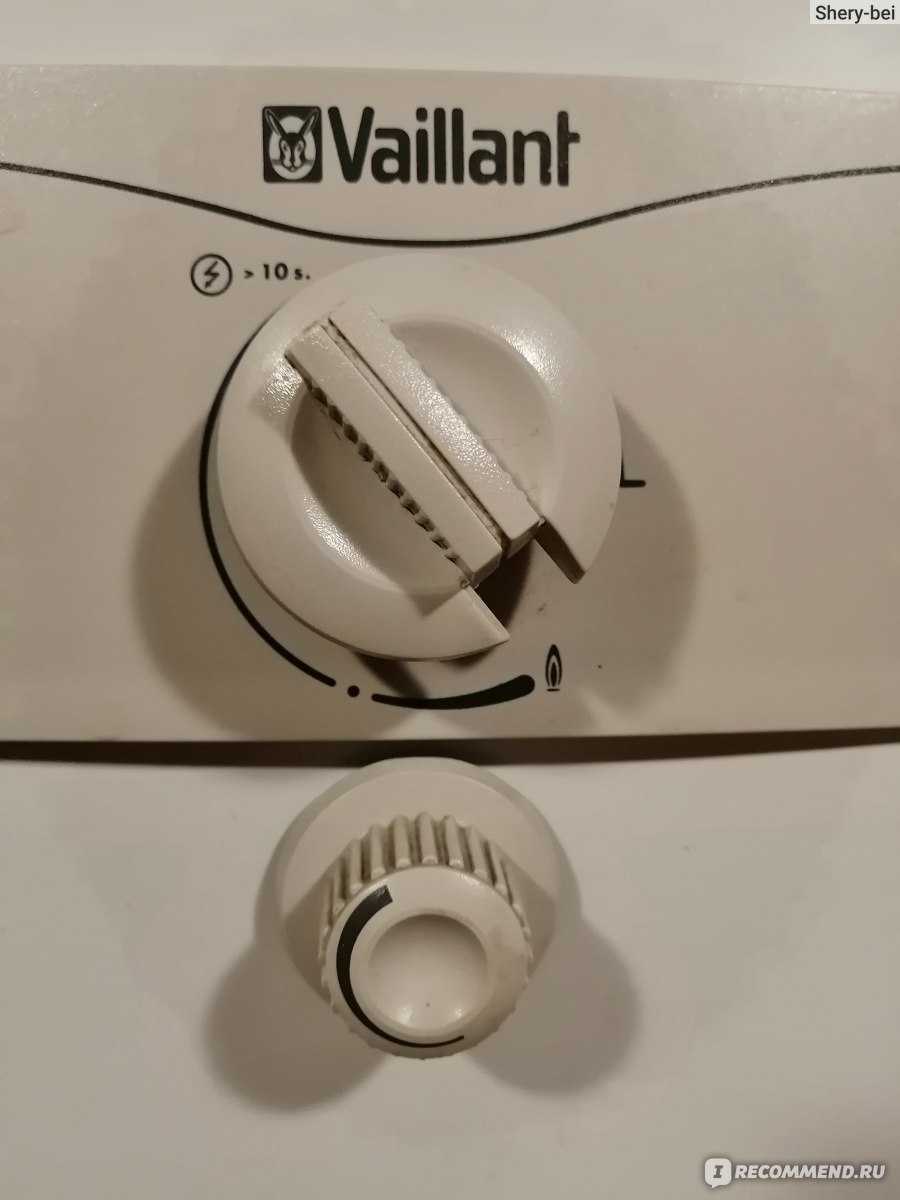

Пьезорозжиг

Наличие в газовой колонке пьезорозжига значительно облегчает эксплуатацию и обслуживание такого оборудования.

Фитиль в таких конструкциях воспламеняется нажатием специальной кнопки. Запал основной газовой горелки требует включения регулятора на газовую подачу.

Нажатие кнопки вызывает образование искры и розжиг фитиля.

В моделях с пьезорозжигом, расположение регулятора в исходном положении и отключение водяной подачи не тушит запальный фитиль, а основным недостатком такого оборудования является повышенный топливных расход.

Автоматическое включение

На сегодняшний день газовое водогрейное оборудование представлено в широком ассортименте, а особенно востребованными у потребителей стали усовершенствованные удобные модели с автоматической системой розжига фитиля и запала основной горелки.

Как правило, такие колонки обладают установленной турбиной, приводимой в действие водяным напором.

Основные коды ошибок и их расшифровка

Работа всех узлов котла постоянно контролируется системой датчиков. При возникновении нештатных ситуаций они дают сигнал на плату управления, который отображается на дисплее.

Наиболее распространенные коды ошибок:

Код	Расшифровка
F.00	Обрыв цепи терморезистора подачи
F.01	Обрыв цепи терморезистора обратной линии
F.02-03	Размыкание терморезистора температуры или датчика накопителя
F.04	Обрыв терморезистора обратки
F.10	КЗ терморезистора подачи (превышение 130°)
F.11, F.14	КЗ терморезистора обратки (превышение 130°)
F.22	Сухой ход (неисправность насоса)
F.23	Недостаток воды. Определяется разницей температур прямой и обратной линий
F.27	Паразитное пламя
F.28	Блокировка розжига
F.29	Отказ в рабочем режиме (возникает при затухании пламени и неудачной попытке розжига)
F.35	Ошибка в газоотводе
F.37	Нестабильная или нештатная частота вращения вентилятора
F.72	Ошибка показаний датчиков прямой и/или обратной линии
F.75	Насос не способен поднять давление
F.76	Перегрев первичного теплообменника

Появление той или иной ошибки не всегда означает поломку. Необходимо перезапустить котел и посмотреть, появится ошибка снова, или нет.

Если после нескольких попыток ошибка появляется вновь, следует обратиться в ремонтную организацию.

Инструкция по эксплуатации

Важно! Внимательно ознакомьтесь со всеми рекомендациями и требованиями производителя перед началом постоянного использования!

Предлагаем ознакомиться Клапан утепленный для приточной вентиляции

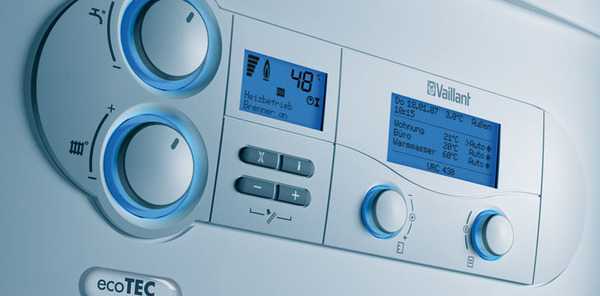

Включение котла производится простым нажатием кнопки. После этого на дисплее включится индикация.

Мигающий символ будет обозначать низкое давление воды. Открыв кран подпитки, наполняют систему, сверяясь с мигающей индикацией. По достижении номинального давления индикатор перестанет мерцать.

Если давление падает, значит, в системе имеется утечка, которую надо отыскать и устранить.

При двойном нажатии левой кнопки группы «I» будет отображено текущее и допустимые значения давления, что очень удобно и полезно для работы котла.

Принцип действия

Поступающий в котел под действием циркуляционного насоса теплоноситель подается в первичный теплообменник, соединенный с газовой горелкой.

Получая в нем тепловую энергию, ОВ на выходе подается во вторичный теплообменник, где производится нагрев горячей воды.

Затем теплоноситель поступает в треххдовой кран, где частично смешивается с остывшей обраткой и получает заданную температуру, после чего опять поступает в трубопроводы отопительного контура. Весь процесс непрерывно контролирует система датчиков, посылающих сигналы на плату управления.

При возникновении нештатных ситуаций котел блокируется, а на дисплей выводится код ошибки, определяющий проблемную деталь или узел.
