Ремонт газовой колонки своими руками: устраняем проблемы в колонке на дому

Тип камеры сгорания

Независимо от способа зажигания газа, во всех колонках камеры сгорания могут быть двух типов: открытого или закрытого.

Если конструкция камеры сгорания открытого типа, то в нее воздух попадает напрямую из помещения, а все продукты горения удаляются с помощью обыкновенной вытяжки. Такие устройства обладают несколькими преимуществами:

• простая конструкция;
• при работе практически не издает шума;
• чаще всего электричество им не нужно.

Однако у таких камер есть один существенный недостаток. В том случае, когда вытяжка не работает должным образом, может произойти загрязнение воздуха в комнате.

Закрытые камеры сгорания характерны для газовых колонок с турбиной. Конструкция таких камер, за исключением труб для подачи и вывода воздуха, полностью герметична. Подается воздух с помощью встроенных вентиляторов, а удаляется через дымоход.

Закрытая камера сгорания в колонке полностью герметична

Вода выходит со слабым напором

Вода выходит со слабым напором

Чаще всего это случается из-за засорения теплообменника колонки накипью. Обычно причиной засорения становятся продолжительные «холостые» срабатывания запальника. Устройство нагревает теплообменник до температуры, достаточной чтобы привести к испарению остатков влаги.

Ток воды отсутствует, накипь не вымывается из теплообменника, до следующего включения оборудования она схватывается, в результате чего колонка перестает нормально функционировать. Обычно спасает прочистка теплообменника. В запущенных случаях его приходится менять.

Для замены лучше сразу обращаться к профессионалам, а вот с чисткой можно справиться собственными силами. Подготовьте отвертки, резиновый шланг, рожковые ключи и паранитовые прокладки. Купите в хозяйственном магазине смесь для удаления накипи. Обычно его так и называют – антинакипин. Более бюджетный вариант – промывка уксусной эссенцией. Работайте в таком порядке.

Лучшие универсальные средства для удаления накипи

Первый шаг. Последовательно снимите фурнитуру и кожух с нагревателя.

Второй шаг. Перекройте воду на входе и откройте кран горячей воды, желательно как можно менее удаленный от колонки.

Третий шаг. Открутите трубку подачи воды от теплообменника, а затем отведите ее в сторону. После откручивания гайки теплообменник колонки начнет отдавать воду. Всего ее будет слито около 1 л.

Четвертый шаг. Наденьте шланг подходящего диаметра на вход в теплообменник и поднимите его чуть выше нагревателя. Вставьте в закрепленный шланг обыкновенную воронку и начинайте медленно, тонкой струей вливать готовый раствор (инструкция по приготовлению приводится на упаковке). Спешить не надо. Будете лить слишком быстро – антикипин попросту вытолкнет обратно, и вам это вряд ли понравится.

Промывка теплообменника газовой колонки

Оставьте чистящее средство в теплообменнике нагревателя на 2-3 часа (обычно необходимое время указывается на упаковке).

Подставьте под водяной кран подходящую емкость и осторожно возобновите подачу жидкости в нагреватель. Понаблюдайте, что выходит из шланга

Вышло достаточно много шлама, а затем напор стал нормальным? Все хорошо. В противной же ситуации промывку придется выполнить повторно. Обычно необходимость повторной промывки возникает только при использовании уксусной эссенции. Антинакипин в большинстве ситуаций справляется с первого раза.

Газовая колонка зажигается, но плохо греет воду

Причины этому могут быть разные. Недостаточный нагрев воды бывает из-за малой мощности колонки. Для уточнения попросту внимательно ознакомьтесь с паспортом установленного прибора, изучите технические характеристики и т.д. Одновременно не открывайте горячий кран в ванне, на кухне и раковине или приобретите агрегат помощнее.

Вода может недостаточно хорошо нагреваться из-за обыкновенного засора горелки, свидетельством чего может быть желтый цвет пламени и появление под колонкой в процессе ее работы сажи. Вода будет также нагреваться недостаточно в случае низкого давления подаваемого газа.

Устранение неполадки:

• самостоятельная чистка колонки или вызов мастера;
• регулировка крана на подаче горячей воды;
• звонок в газовую службу.

Газовая горелка

Газовая горелка одна из самых надежных деталей, встречающихся в газовой колонке.

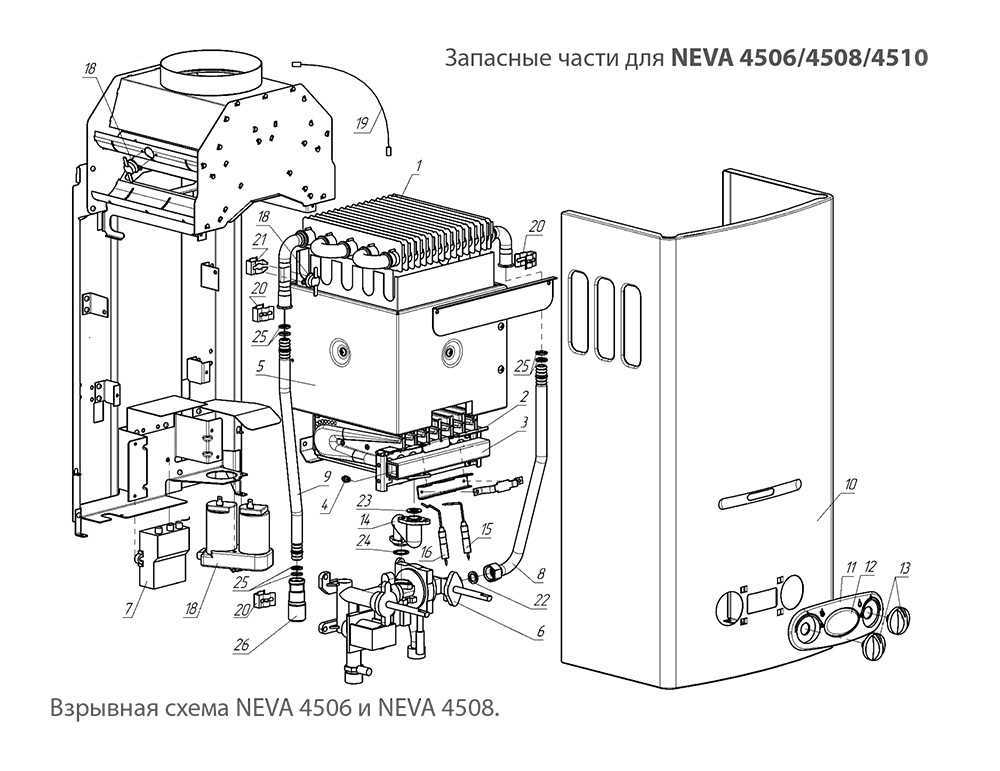

Рассматривая запчасти для газовых колонок Нева, нельзя пройти мимо такого важного узла, как газовая горелка. Она отвечает за горение газа и нагрев протекающей через колонку воды

Горелки изготавливаются из прочной стали, обладающей свойством выдерживать циклические температурные нагрузки. Они являются часть газовых узлов и входят в состав камер сгорания. Контроль их работоспособности осуществляется с помощью смотровых окошек (в некоторых моделях они отсутствуют).

Газовые горелки выходят из строя достаточно редко. Например, все в тех же колонках Нева чаще всего ломаются теплообменники, подвергающиеся воздействию температурных нагрузок. Что касается горелок, то потеря их работоспособности чаще всего связана с засорением. Ремонт сводится к их тщательной прочистке. Возникновению засоров способствует образование окалины и сажи – все это засоряет отверстия, через которые горелка выпускает газ.

Возможные неисправности

Нередко после нескольких лет эксплуатации устройства начинаются различные проблемы. Колонка может включаться не с первого раза, а пламя после выключения гаснет не сразу. Из редуктора может течь вода, а также возможен полный отказ водонагревателя от работы. Как правило, все эти неисправности можно устранить, если выяснить их причину. Чаще всего поломка связана с нарушением в водяном узле:

• Разрыв мембраны — распространённая неполадка, связанная с редкой заменой этого элемента редуктора. Средний срок службы диафрагмы составляет 5−7 лет. Поскольку деталь постоянно подвергается растягиванию, разрыв ее неизбежен. Первым признаком считается течь воды. Устранить неисправность не так сложно при условии владения соответствующими навыками.
• Огрубение материала мембраны. Резина под действием холодной и горячей воды постоянно стягивается и растягивается. Постепенно это приводит к тому, что она грубеет и теряет свои свойства, поскольку отлаженная работа колонки зависит от эластичности мембраны. Именно поэтому водонагреватель может продолжать некоторое время работать после прекращения подачи воды.
• Засорение штока также может привести к различным неисправностям. Наиболее распространенной считается медленное включение колонки и реагирование редуктора только на сильный напор воды. Это связано с тем, что на металлическую поверхность детали постоянно попадает вода, провоцируя образование участков коррозии. Ржавчина значительно затрудняет продвижение стержня или иглы, поэтому устройство включается и выключается не сразу.
• На входе воды в редуктор находится простой фильтр грубой очистки и при его засорении работа устройства также нарушается. Как правило, проблема становится следствием нарушения правил монтирования. Первым признаком считается разница в напоре воды, поступающей в редуктор и выходящей из него.

Как правило, такие поломки легко устраняются при наличии соответствующего инструментария и элементарном знании внутреннего строения нагревателя. В исключительных случаях требуется полная замена водяного узла, которую лучше доверить профессионалам.

Модуляция мощности

Выбор колонки с опцией модуляции повышает комфорт использования такого оборудования. Если модуляция отсутствует, то при открывании второго крана напор и температура воды будет уменьшаться, что скажется на работе колонки. Если же в аппарате предусмотрена модуляция, скачки давления воды вызовут автоматическую регуляцию мощности горелки, и на выходе из колонки температура воды не поменяется.

Учитывайте, что такая модуляция имеет свои границы. Ее максимальное значение ограничивается максимумом допустимой мощности колонки, а на минимальную влияют особенности водяной арматуры в аппарате (чувствительность и эластичность). Самым оптимальным диапазоном для модуляции называют 40-100% от мощности.

Как устроены газовые колонки?

Теплообменник, основная и запальная горелка — три главных элемента, на которых основана работа газовых устройств.

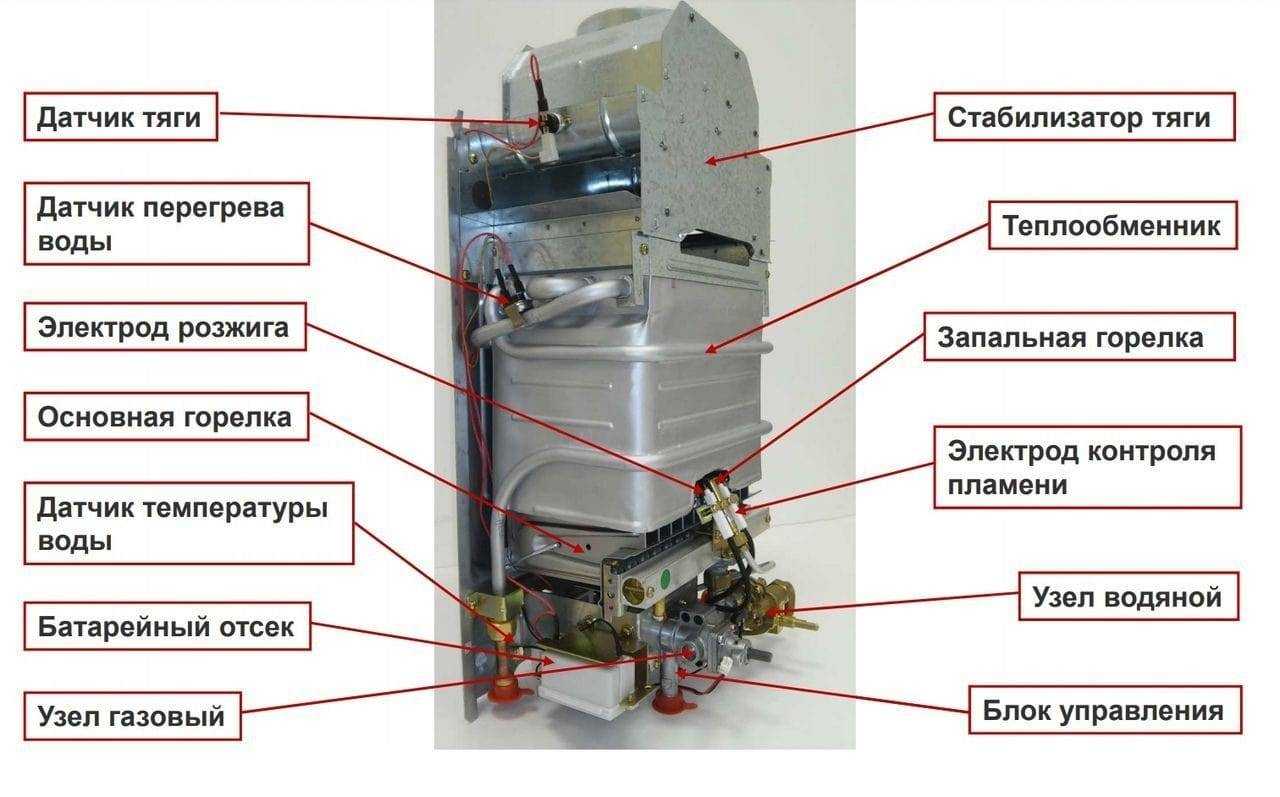

Схема устройства газовой колонки

Основная система функционирования:

1.  Проходимость воды обеспечивается теплообменником. Обычно это медная труба с рёбрами, которая является главной.
2.  Нагрев постоянно происходит за счёт горящего газа, который повышает температуру самого теплообменника.
3.  Безопасная эксплуатация всей установки возможна благодаря встроенной системе регулирования.
4.  В случае прекращения подачи воды срабатывает защитная автоматика. При отсутствии давления работа тоже останавливается.

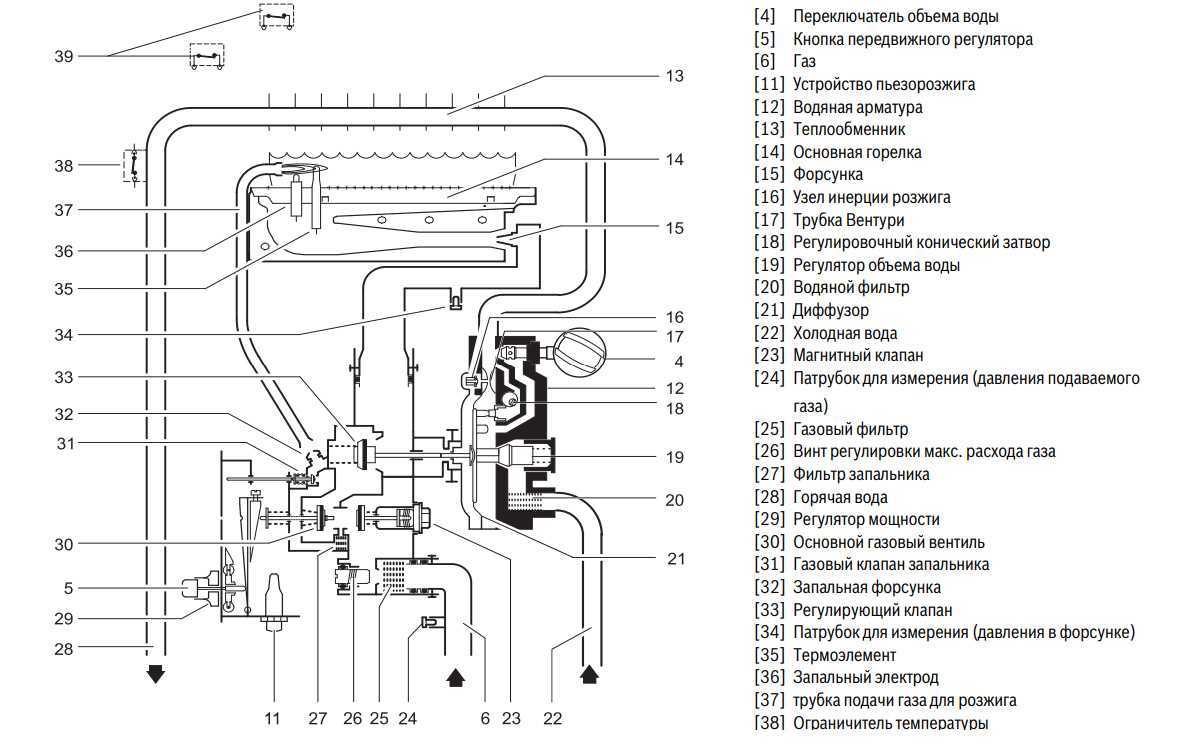

Принцип работы газовой колонки

Именно таким образом автоматически работает большая часть газовых колонок. Правильный ремонт предполагает изучение устройства и выявление причины проблемы на первоначальном этапе.

С какими видами неисправностей сталкиваются чаще всего при эксплуатации газового оборудования?

В большинстве случаев покупатели выбирают устройства с открытыми камерами сгорания. Есть ещё турбированные колонки с сетевым электропитанием. Но они достаточно сложны в эксплуатации и в соблюдении правил безопасности. В такие установки не рекомендуется вмешиваться людям, у которых не хватает опыта и знаний. Специалисты подскажут, как правильно разобрать газовую колонку.

Причины неисправностей:

1.  Подтекания и протечки.
2.  Работа с самопроизвольными отключениями.
3.  Розжиг основной горелки и пуск, работающие неправильно.
4.  Появление газового запаха.

Последняя проблема опаснее всего. При её появлении тут же выключают все установки, проветривают помещение. В такой ситуации не обойтись без звонка в аварийную службу.

Если колонка во время работы гаснет

Еще одной причиной для того, чтобы разобрать газовую колонку и снять со стены ее внешний корпус, является неисправность водяного узла. Именно это зачастую является предпосылкой к тому, что газовая колонка во время работы начинает гаснуть. Если дело не в отсутствии тяги (так случается, когда притока воздуха при закрытом окне нет, колонка попросту перегревается и срабатывает термопредохранитель) и если проблема не в недостаточности водного напора в водопроводе, тогда следует проверить именно водяной узел.

О том, как снять лицевую панель на газовой колонке (конструкция в виде защитного кожуха), мы уже говорили. Далее нужно прочистить сетчатый фильтр, который расположен у входа водяного узла: для этого понадобится лишь осуществить раскрутку накидной гайки со стороны подачи воды, достать сетку и прочистить основу калибровочного отверстия разности давлений.

Если после проверки работы колонки проблема не устранилась, нужно разобрать водяной узел посредством откручивания всех восьми винтов, отсоединить одну половину узла от другой и заменить деформированную мембрану на новую. Деформацию вы легко распознаете: она будет проявляться в виде прогибов, заломов и трещин на защитной мембране.

Советы по замене мембран устройств

Процедура замены диофрагмы из резины или силикона может отличаться в зависимости от конкретной модели и производителя. Для решения вопроса достаточно стандартных инструментов в виде пассатижей, отвёрток или рожковых ключей.

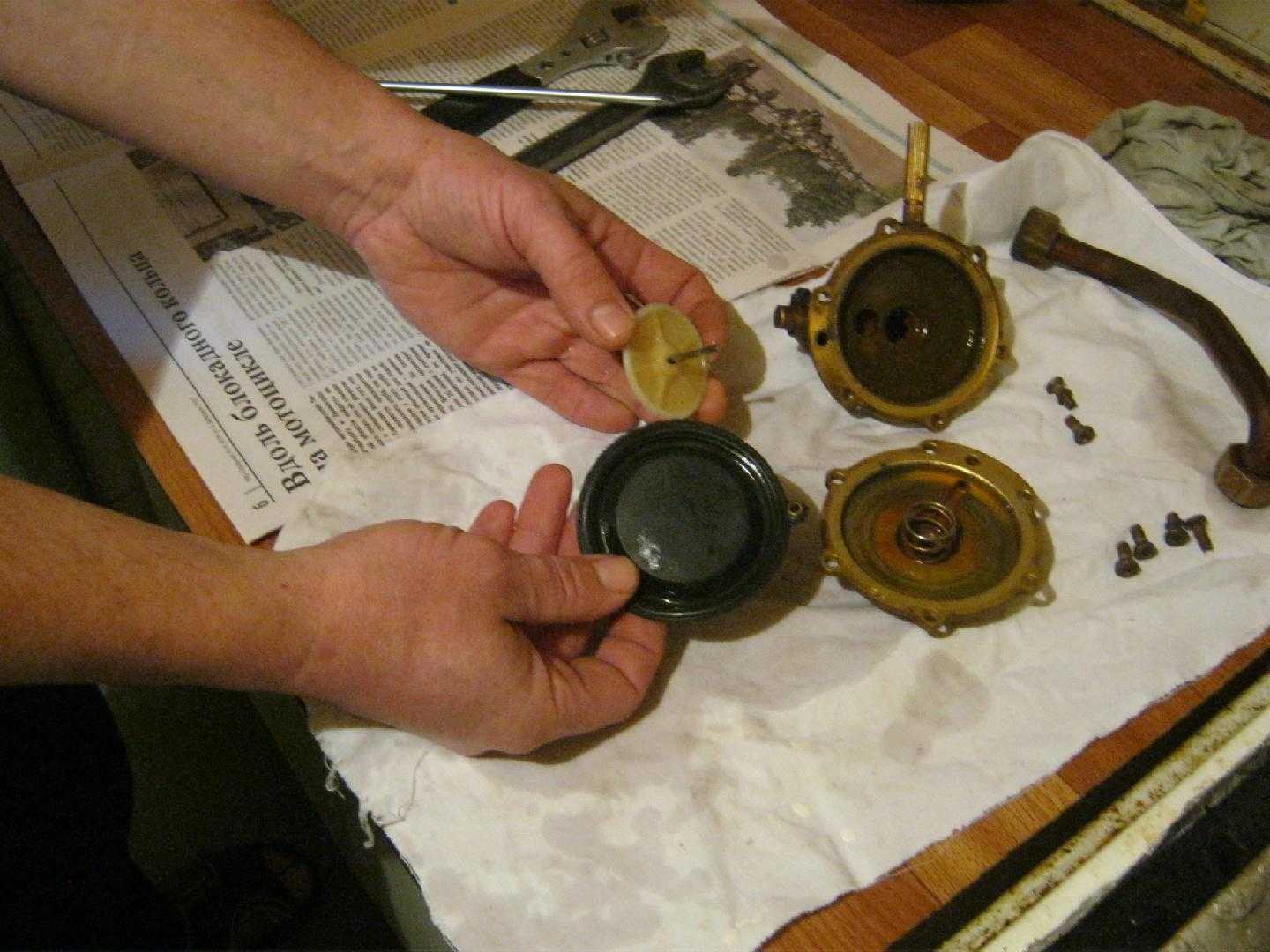

Замена мембраны

Работы проводят при таких условиях:

1.  Краны подачи газа и холодной воды перекрывают полностью на подводящих трубопроводах. Снимают кожух, обеспечивающий дополнительную защиту.
2. Патрубки водопровода горячей воды и подачи топлива отсоединяются отдельно.
3.  Откручивают трубку теплообменника, которая находится справа. Деталь откладывают в сторону, либо избавляются от лишних проводов.
4.  Крепление блока к корпусу откручивают, снимают узел в сборе.
5. Разбирают полностью мембранный блок. Для этого требуется открутить до 4-8 крепёжных винтов у устройства. Избавляются от старой диафрагмы, чтобы на её месте поставить новую. Главное, чтобы внутренности были очищены от накипи и грязи.

Требуется подходить внимательно к процессу разбора механизмов

Важно не потерять резиновые кольца и уплотнители, которые могут понадобиться в дальнейшем. Сборка выполняется в обратном порядке

Когда газовая труба соединится с механизмом, можно проверить надёжность стыков. Мембрану тоже изучают.

Протечка труб

Если с колонки стала капать вода, возможно причина в том, что образовались свищи на медных трубах. Для того чтобы найти место протечки нужно внимательно осмотреть теплообменник при выключенной воде. Некоторые свищи найти легко, будет видно, как из этих мест выходит вода. Мелкие отверстия можно увидеть по зелёным пятнам и ржавчине вокруг.

Устранить протечку можно тремя способами:

Поставить хомут с резиновой прокладкой. Если место позволяет, и труба не прилегает плотно к кожуху, самым простым, быстрым и эффективным будет установить металлический хомут с резиновой прокладкой. Несмотря на простоту этот метод позволяет устранить протечку, при этом не повредив конструкцию.
Запаять свищ. Предварительно зачистив и обезжирив, место протечки покрывают флюсом. После этого с помощью мощного паяльника или горелки с газовым баллоном свищ паяют. При этом надо достичь того, чтобы припой покрыл нужный участок трубы слоем в 1-2 мм. Если несколько отверстий находится рядом, эффективно будет припаять кусок медной пластины. Не рекомендуется паять дешевые китайские теплообменники. Обычно они окрашены сверху краской, чтобы скрыть неравномерный цвет меди с примесями. В таких колонках трубы слишком тонкие и будут прогорать во время пайки.
Использовать холодную сварку

При этом важно внимательно посмотреть инструкцию и убедиться в том, что она выдерживает высокие температуры. Кусок холодной сварки вытаскивается из упаковки и разминается руками в перчатках до начала затвердевания

После этого он прикладывается к трубе и разглаживается до полного отвердевания.

Также течь может образоваться вследствие того, что износились прокладки. Если вода вытекает из мест соединений труб, следует просто заменить там прокладки на новые.

О системах розжига и безопасности

В нынешнее время проточные нагреватели снабжаются системами ручного и автоматического розжига. В первом случае искру на запальнике создает пъезоэлемент, включаемый кнопкой на передней панели. Затем фитиль горит постоянно, вне зависимости от того, как газовая колонка работает. Потушить запальник можно, лишь перекрыв подачу горючего.

Электронный розжиг происходит автоматически, при открывании крана ГВС. Искра создается на запальнике от энергии двух круглых батареек, их заряда хватает ориентировочно на год. Фитиль не горит постоянно, он затухает сразу после пуска главной горелки. Таким же способом, но без батареек запальник включается от искры, создаваемой гидрогенератором. Его турбина приводится в движение давлением воды и вырабатывает электроэнергию.

Во всех колонках в соответствии с нормами задействованы следующие средства безопасности:

• при отсутствии тяги в дымоходе клапан закроет подачу топлива по сигналу датчика;
• при падении давления в газовой магистрали или его отключении сработает газовый клапан;
• при затухании пламени сработает соответствующий датчик и топливная магистраль будет закрыта.

С целью сберечь теплообменник газовой колонки многие модели аппаратов дополнительно снабжаются датчиком температуры и предохранительным клапаном.

Газовые водяные колонки: принцип работы, неисправности

Водяная газовая колонка относится к водонагревательным аппаратам проточного типа. Это значит, что вода, через водозаборный узел, поступает в колонку, проходит по трубкам теплообменника, нагревается и выходит, направляясь по трубопроводу к точкам водоразбора.

Как и любое сложное оборудование, газовая колонка может выйти из строя (перестать включаться, зажигаться и гаснуть и т. д.). Это может быть связано как с внешними факторами (напором воды, газа, качеством вентиляционной тяги), так и поломками внутренних узлов оборудования.

Проверить водоприемный блок колонки необходимо, если:

• Колонка не зажигается при рабочем напоре воды в 3-4 баров;
• Горячая вода идет слабо, при этом, напор холодной воды достаточно сильный;
• Колонка зажигается через некоторое время после открытия крана горячего водоснабжения, а не сразу;
• Колонка остается в рабочем состоянии после закрытия крана горячего водоснабжения;
• Колонка не набирает нужную мощность, отключается во время работы.

Некоторые из вышеперечисленных поломок можно устранить своими силами, для других же понадобиться вызов специалиста.

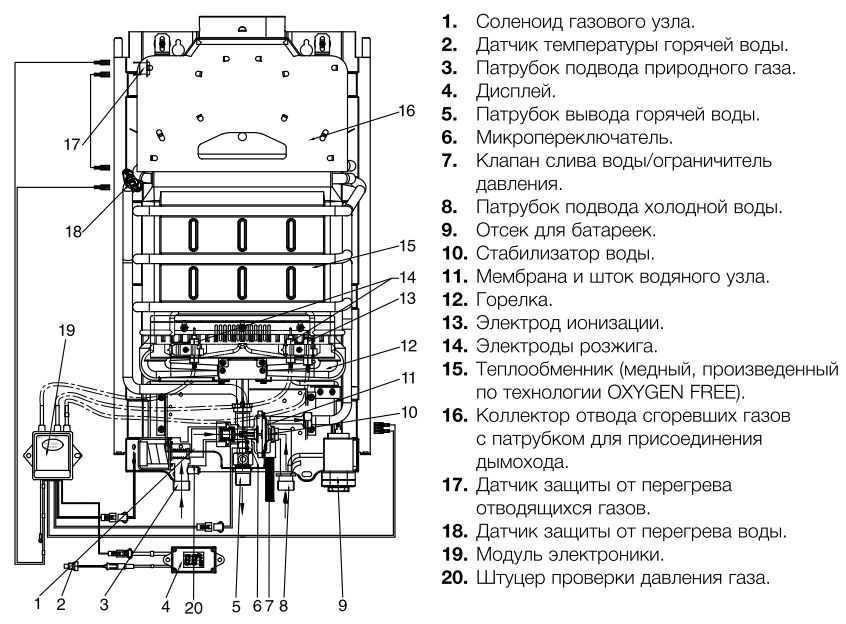

Устройство современных газовых колонок

На данный момент в торговой сети можно приобрести бытовые водонагреватели двух типов:

1. Наиболее распространенный вариант — газовые колонки с открытой камерой сгорания (атмосферные). В них воздух для горения газа поступает из помещения естественным путем, проходя через проем внизу аппарата и смотровое окошко.
2. С закрытой камерой сгорания (иначе – турбированные или наддувные). Здесь воздух в зону горения нагнетается принудительно посредством вентилятора.

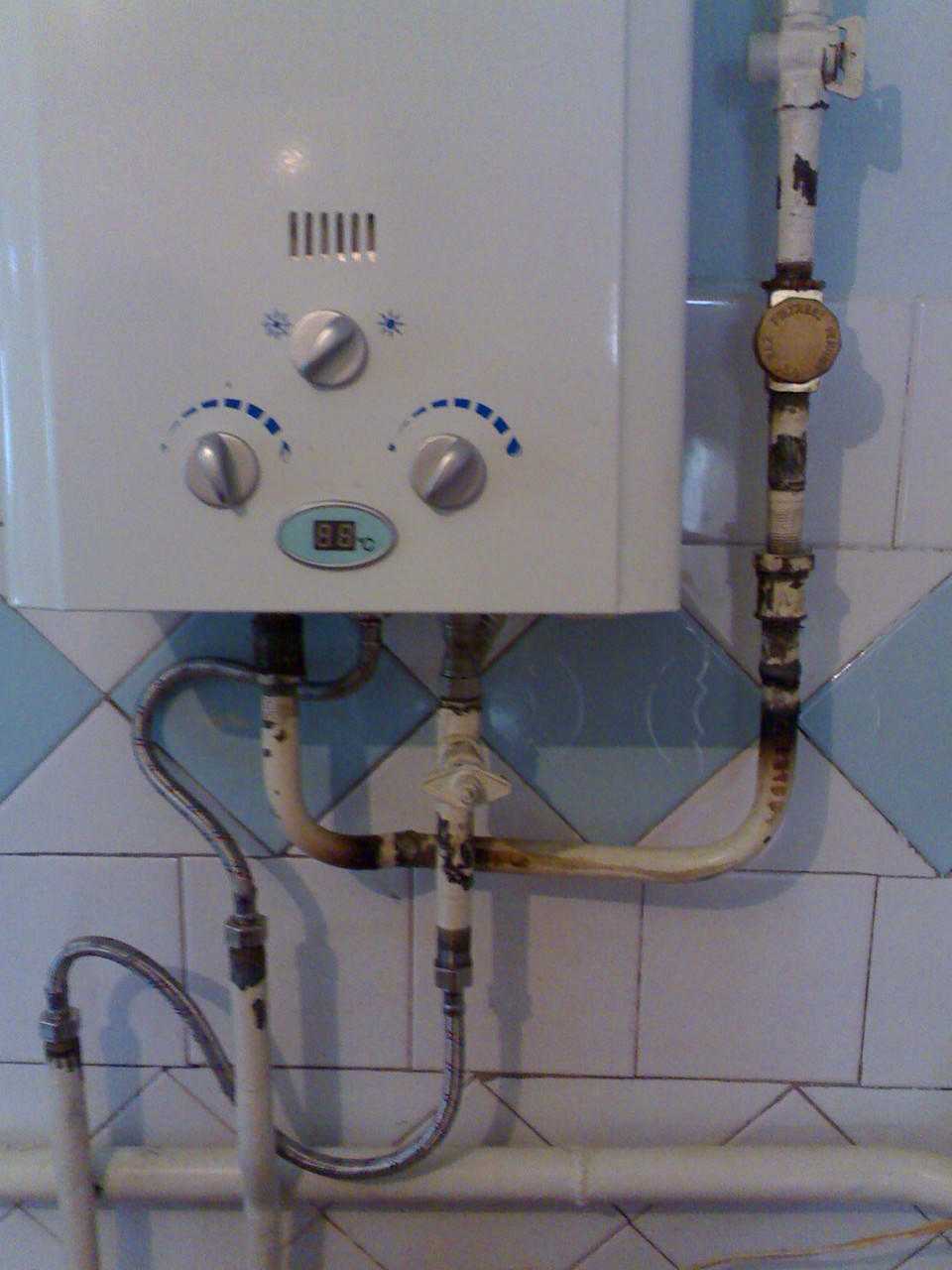

Водонагреватель на кухне в квартире (фото слева) и в котельной частного дома Сначала разберем устройство боле простых атмосферных колонок, состоящих из следующих основных элементов:

• металлический корпус;
• газовая горелка с запальником;
• ребристый теплообменник с кожухом и змеевиком из меди;
• автоматический газовый клапан с регулятором интенсивности горения;
• механический водяной узел с предохранительным клапаном;
• система розжига;
• диффузор с патрубком на конце для подключения дымохода;
• трубки для воды и газа, выходящие снизу и заканчивающиеся присоединительными штуцерами.

В диффузоре водонагревателя, где собираются продукты горения, установлен датчик тяги, соединенный проводами с газовым клапаном. Непосредственно в зону горения помещен датчик наличия пламени (ионизации), тоже связанный с этим клапаном. Ниже приведена схема, где подробно показано устройство атмосферной газовой колонки:

Сейчас вместо горящего фитиля все чаще используются запальные электроды, поджигающие газ электрическим разрядом

Теперь о том, как устроена турбированная версия водогрейной колонки с закрытой камерой сгорания. По конструкции она схожа с атмосферной, но имеет следующие отличия:

1. Вместо обычной горелки с ручным управлением устанавливается ступенчатая либо модуляционная, меняющая интенсивность пламени в автоматическом режиме.
2. Воздух для горения подает вентилятор, чья производительность регулируется контроллером (электронным блоком).
3. Система розжига – полностью автоматическая, действующая от электросети или гидрогенератора.
4. Устройством колонки предусмотрено поддержание нагрева воды на установленном уровне (например, до 60 °С). За этим следит отдельный датчик температуры, связанный с контроллером.

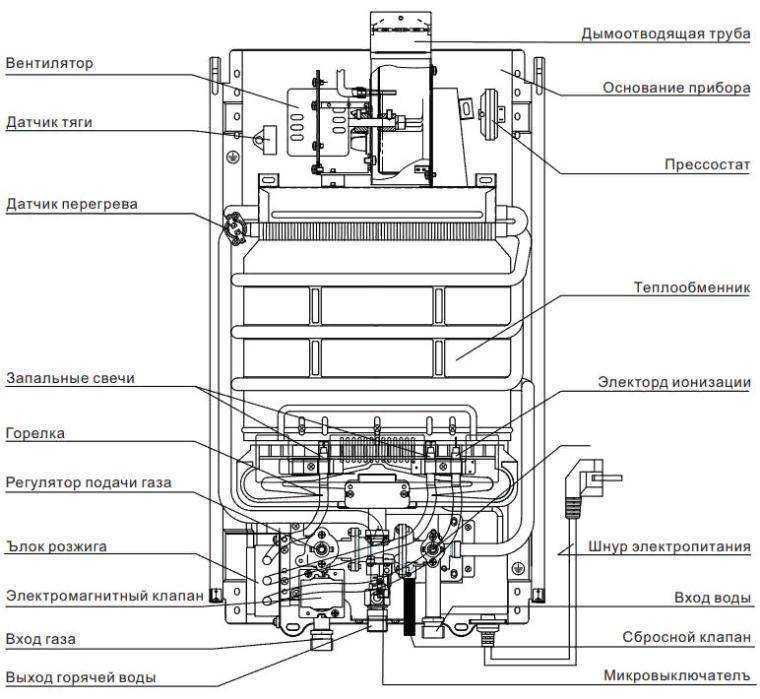

Схема турбированной газовой колонки изображена на рисунке:

В таких аппаратах все функции полностью автоматизированы, а желаемая температура воды выставляется на ЖК-дисплее

Колонка не разжигается

Если горелка упорно отказывается выдавать вам пламя, то причина может быть абсолютно банальна — в колонке просто сели батарейки. Они, как правило, присутствуют в моделях, где предусмотрен автоматический или пьезо-розжиг. Естественно, в водонагревателях с полностью ручным розжигом такой проблемы не может возникнуть.

Элементы питания обычно расположены в пластиковом отсеке, расположенном в задней части колонки. Просто поменяйте батарейки на новые, и пьезоэлемент снова станет успешно работать.

Впрочем, так везет не всегда, и причина отсутствия розжига может крыться совершенно в ином. Например, таковой может послужить износ мембраны, которая находится в водном узле. Это элемент, реагирующий на усиление потока воды и тем самым дающий сигнал горелке на включение. Очень часто мембрана сделана из резины — этот материал довольно быстро изнашивается. Даже будучи очень качественным, такой элемент прослужит лет шесть, а затем все равно деформируется.

Результатом становится отсутствие реакции на усиление потока и, как следствие, отсутствие сигнала для розжига. Для диагностики необязательно сразу разбирать водный узел. Просто проверьте, не включается ли колонка при максимальном напоре. Откройте кран на точке водоразбора на полную мощность. Если горелка зажжется, а при меньшем напоре она этого не делает, то это явно говорит о некорректной работе мембраны.

Также можно определить наличие проблемы и визуальным способом. Для этого придется разобрать водный узел. Разъединив его пополам, вы доберетесь до мембраны. Если она плоская и не имеет видимых следов деформации, то все в порядке. В противном случае, элемент подлежит замене. Рекомендуем приобретать в магазине изделие, сделанное не из резины, а из силикона. Такая мембрана прослужит в разы дольше и надежнее.

При работе с водным узлом проверьте заодно состояние очистительного фильтра. Как правило, он периодически забивается грязью, которую несет с собой вода из централизованной системы водоснабжения. Если фильтр сам по себе целый, то просто промойте его. Если же сетка очевидно деформирована, то лучше произвести замену на новый элемент.

Основные неполадки и способы их исправить

Говоря о строении и принципах действия бытовой газовой колонки, а также о датчиках, встроенных в неё, стоит вкратце упомянуть о возможных сбоях и неполадках. Здесь мы не будем останавливаться на полном ремонте или замене колонки, а быстро пройдёмся по всем элементам, перечисленным в описании горелки, и опишем их неполадки, а также способы справится с ними своими руками.

Как уже упоминалось, основной элемент колонки — газовая горелка. Зачастую горелка гаснет из-за срабатывания датчиков безопасности, о которых мы уже говорили. Частые проблемы, которые приводят к такому сценарию — это загрязнение теплообменника сажей и накипью.

Причина слабого напора — образование накипи в трубах теплообменника. В таком случае, нужно снять теплообменник, и промыть трубы специальными жидкостями для удаления накипи.

На этом фото изображен загрязненный теплообменник. В данном случае нужно его снять и вычистить сажу. Если колонка размещена недалеко от кухонной плиты, возможно также загрязнение теплообменника пищевыми жирами

Если сгорание газа происходит не полностью, или же колонка долго эксплуатируется, в камере накапливается сажа с внешней стороны, что значительно понижает теплопроводность и качество нагрева воды.

Чтобы больше узнать о причинах слабого напора и тонкостях выполнения чистки, переходите, пожалуйста, по этой ссылке.

Если газовый клапан не открывается из-за слабого напора подаваемой воды, нужно извлечь фильтр, проверить насколько он забит и в случае необходимости – промыть. Если же недостаточный напор воды или газа, придется обращаться в соответствующую государственную службу.

Если протекает вода непосредственно из колонки, это значит, что нарушена герметичность в трубах. Необходимо разобрать их и заменить уплотнительные элементы. В случае необходимости, придется заменить сами трубы.

Отдельно стоит напомнить о неисправности водяной мембраны. Если колонка находится в эксплуатации долгое время, мембрана водяного узла изнашивается и её чувствительность значительно падает. Она перестаёт реагировать на низкое давление воды, и, соответственно, не даёт сигнала о том, что нужно зажечь горелку. В лучшем случае, ее следует менять раз в 5-6 лет.

Когда мембрана износилась, можно приобрести ремонтный комплект и выполнить замену своими силами. Водяной узел состоит из таких основных элементов, как резиновая мембрана, крышка, корпус и пластиковая тарелка с пружиной

Иногда проблема также в штоке, который двигается мембраной, его тоже можно заменить при необходимости, ведь существуют специальные ремонтные комплекты для этого.

Чтобы лучше разобраться с устройством своей модели газовой колонки, нужно внимательно изучить инструкцию к использованию и паспорт объекта. Это не только сэкономит ваше время и нервы, но и само по себе улучшит понимание того, как работает данный прибор.

Загрязнился запальник

В такой ситуации не обойтись без разбора газовой колонки. Узел запальника снимают, чтобы очистить внутреннюю конструкцию от грязи. Со временем она забивается сажей: из-за этого пламя от фитиля недостаточно сильное, чтобы моментально поджечь газ. Последний начинает скапливаться в больших количествах, температура воздуха повышается. В результате происходит взрыв, сопровождаемый громким хлопком.

Запальник газовой колонки

Инструкция

1.  В узле запальника избавляются от гайки.
2.  Два крайних винта отворачивают с помощью инструмента, потом приподнимают имеющуюся планку.
3.  Освобождают полностью жиклёр, обычно он зажимается именно в запальнике. Главное, не уронить эту часть изделия. Патрубок тоже контролируется.
4.  Дюзу прочищают тонкой проволокой.

Иногда в газовых колонках устанавливается автоматическая система, отвечающая за поджиг. Но у таких устройств есть серьёзный недостаток: при слабом напоре воды техника перестаёт стабильно работать, необходимо часто менять батарейки. Устройство гаснет.
