Дымогенератор для холодного копчения: виды, чертежи и схемы

Разборная коптильня своими руками

Можно соорудить временную коптильню прямо на месте рыбалки, или сделать стационарное сооружение во дворе дома, которое даст простор кулинарной фантазии и позволит наслаждаться неповторимым копченым вкусом не нанося вреда своему здоровью.

Главный принцип копчения – длительное окуривание дымом при определенной температуре заранее засоленных продуктов.

Поэтому, прежде чем приступить к изучению различных рецептов копченной рыбы или колбасы, нужно обзавестись коптильней — камерой, в которой будет вырабатываться дым в нужном режиме и с нужными свойствами.

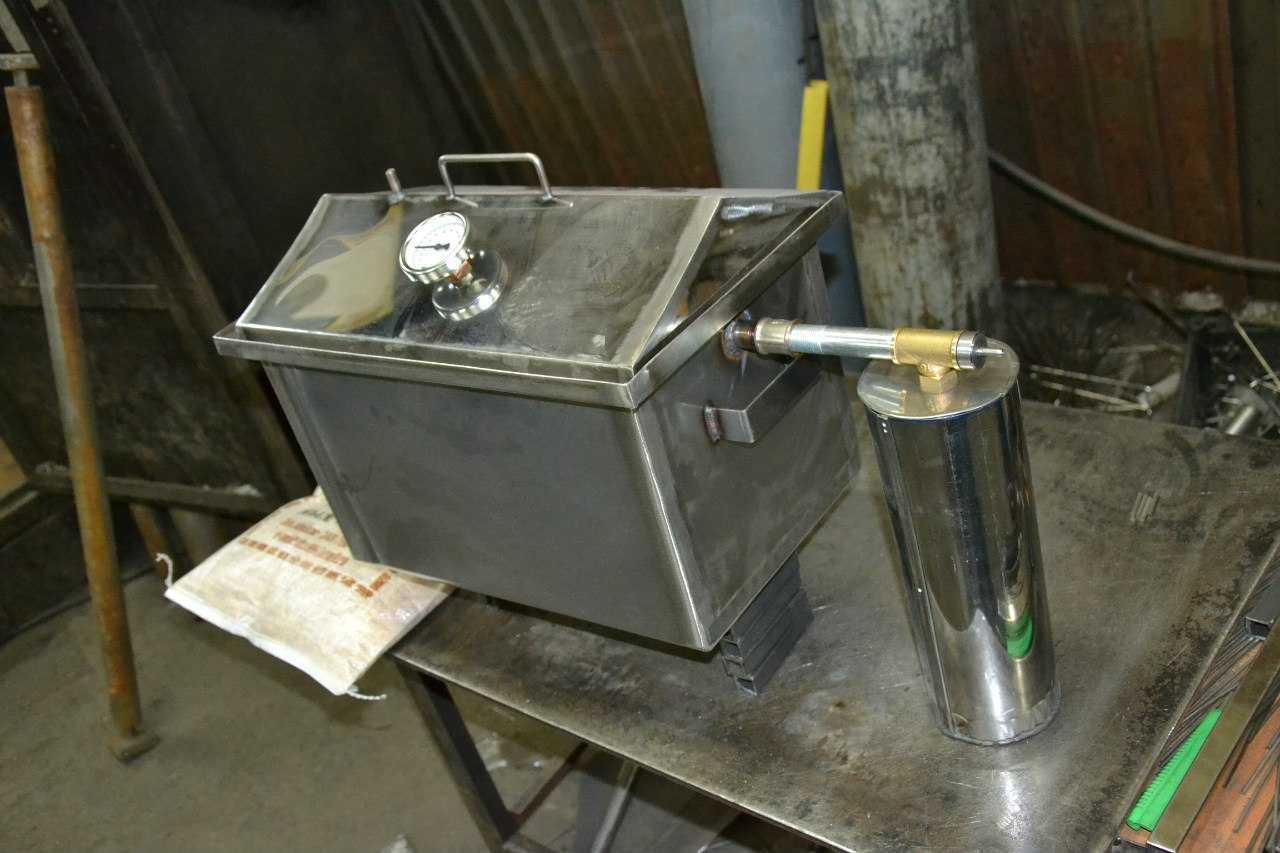

Основным рабочим устройством коптильни является дымогенератор, который можно сделать из подручных средств.

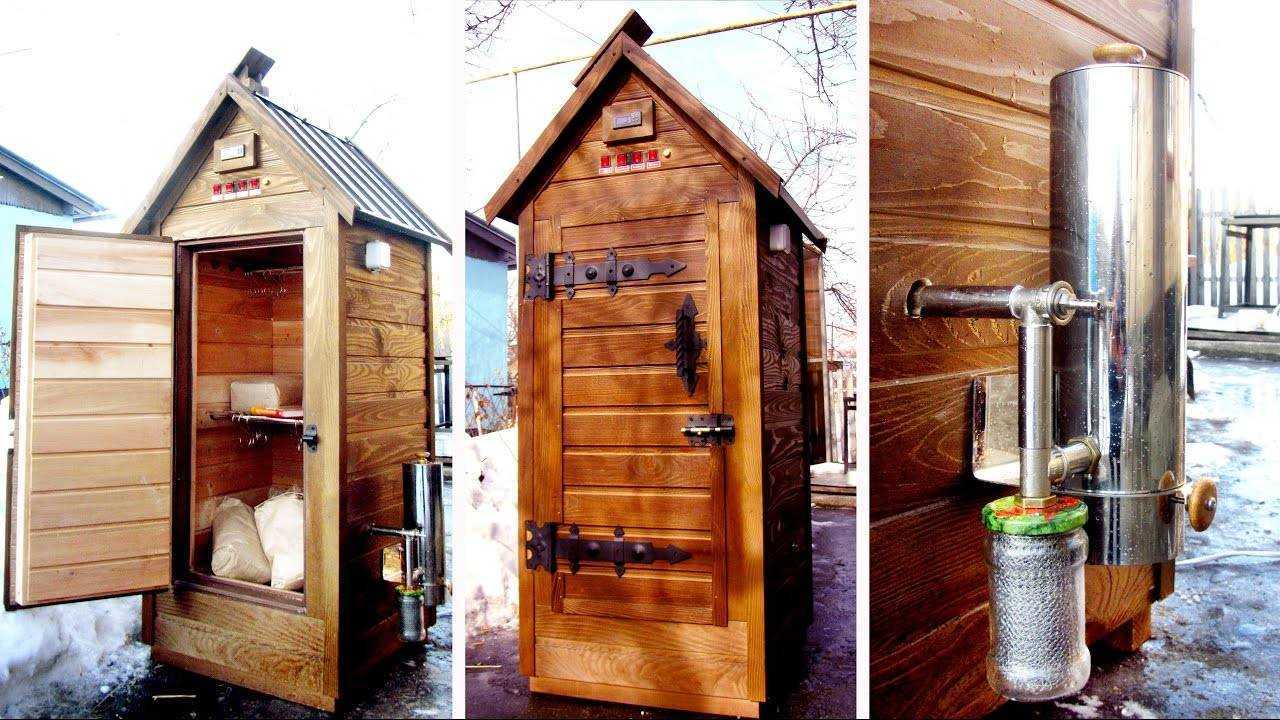

Переносная и разборная самодельная коптильня наиболее удобна для использования. Ее можно разобрать и складировать, а также вывозить на пикники, охоту и рыбалку.

Сборная конструкция позволяет вводить усовершенствования, заменять детали и емкости. Для изготовления такого коптильного аппарата понадобиться старый газовый баллон, две металлические бочки, стальные пластины и пруты, 5 полуметровых отрезков труб с диаметром 10 см, из инструментов — болгарка, дрель и сварочный аппарат.

Газовый баллон становится топкой, из металлических бочек вырезаются камеры копчения, в которых устанавливаются металлические сетки и прутья для продуктов.

Из труб монтируется дымоход, в который и вставляется самодельный дымогенератор — устройство по производству и подаче дыма в камеры с продуктами. Температура дыма при этом регулируется длиной съемного патрубка.

Компрессор или вентилятор

Для того чтобы обеспечить бесперебойную подачу воздуха на эжектор дымогенератора, умельцы используют самые разнообразные устройства. Начиная от аквариумных компрессоров и лодочных насосов, заканчивая самодельными приспособлениями на основе кулера для охлаждения системного блока ПК. Однако оптимальным решением в этом плане является радиальный центробежный вентилятор с регулируемой мощностью.

Tolyattinets

В свое время у меня не пошло с компрессором: слабоват оказался. Покупать более мощный не стал, перешёл на вентиляторы. Милое дело: большой запас воздуха, и дымогенератор работает стабильно во время копчения (раньше ДГ затухал – компрессор от аквариума не вытягивал). Если поставите мощный вентилятор, то будет все работать. Вариант, проверенный временем – это радиальный вентилятор.

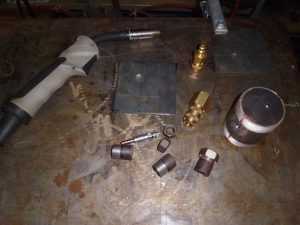

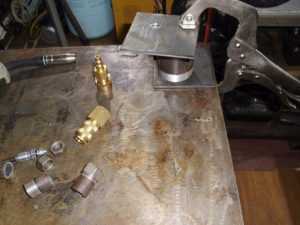

Необходимые материалы и инструменты

Большинство нужных материалов наверняка можно найти в своем гараже, а остальное докупить. В любом случае, для этого не понадобится больших вложений.

Для создания дымогенератора потребуются заранее запастись такими материалами:

• Отрезок квадратной трубы для корпуса (10х10х0,3 см, длиной 50-52 см). Если такой трубы нет, подойдет труба прямоугольной формы, но по площади сечения она должна быть аналогичной. Она будет служить камерой, обеспечивающей процесс образования и движения дыма.
• Металлический стержень, который будет служить в качестве верхнего зацепа пружины, диаметром 6-8 мм.
• Металлическая пластина для упора (11,5х11,5 см, толщиной 0,6-0,8 см).
• Медная трубка для эжектора Ø10 мм от тормозной системы «Камаза» или любой другой аналогичного сечения.
• Пружина для улучшения тяги. Можно использовать старую дверную пружину. Длина подбирается с учетом того, что в сжатом состоянии она будет находиться внутри дымогенератора при нагрузке в один килограмм.
• Небольшой компрессор для подачи воздуха в эжектор (1,5-2 л/м). Можно воспользоваться аквариумным компрессором (регулирует подачу) или вентилятором, а также штуцером для подключения трубки от него.
• Перфорированный лист для решетки (форма выреза не имеет значения), металлическая сетка (диаметр ячейки 0,2-0,3 см) или пластина с частыми дырочками.
• Болты М8х45 для крепления зольника к корпусу.
• Квадратная труба для зольника сечением 11,х10х0,3 см, высотой 10 см.
• Термометр для определения температуры внутри агрегата. Прибор позволит осуществлять контроль над нежелательным остыванием или, наоборот, перегревом дымогенератора.

Для качественной и быстрой реализации технических работ понадобятся такие инструменты:

• болгарка;
• сварочный аппарат;
• дрель.

Под рукой должны быть также все подручные инструменты: молоток, отвертки, плоскогубцы.

Для производства всех работ согласно заданным параметрам необходим определенный навык работы со сваркой, нужно уметь приварить штуцер к трубе дымохода, сделать топочную дверку, съемную крышку.

Коротко о технологии копчения

Дым по своей природе – естественное антисептическое средство, которое убивает на продукте популяцию бактерий. Именно дым вызывают ее разложение и придает уникальный запах обрабатываемому изделию. Коптильня для костров имеет свои плюсы: с ней продукт приобретает особые свойства – вкус и запах. Но более сложный продукт можно приготовить только при наличии более совершенной системы. Она имеет свои конструктивные и технические особенности. Однако общий принцип не далек от своего прототипа.

Выделяют два основных способа:

Горячий. Температура +80°–120° С. Быстрый способ копчения. Причем в устройствах могут находиться продукты, располагающееся на разных уровнях. Некоторые из них дойдут до готовности быстро, другие – очень быстро. Блюда, полученные этим методом, получаются нежными и мягкими, с характерным вкусом дымка.

Но у этого варианты есть существенный минус. Дым не проходит очистки, окуривает пищу дегтем и другими смолами. Таким образом, продукты сгорания дают весьма неполезную нагрузку на печень и селезенку.

Холодный. Максимальная температура дыма – +40° С. Сравнительно медленный способ приготовления. В этом случае ожидать конечный продукт можно до нескольких суток.

Способ хорош тем, что при таком виде обработки дым проходит очистку и не содержит вредные вещества и канцерогены, которые могут принести ощутимый вред здоровью человека. Несомненным достоинством холодного копчения является срок хранения пищевых изделий.

Устройство дымогенератора для холодного копчения

Самый простой дымогенератор включает в себя:

• камеру сгорания с поддувалом и патрубком;
• крышку;
• дымоход;
• компрессор для аквариумных рыбок;
• нишу для топлива.

У такой конструкции много плюсов. Дым, производимый этим генератором, — 25−30°C, а это оптимальная температура для холодного копчения. Благодаря компрессору стружка тлеет равномерно, сохнет по мере прогорания. Количество дыма в коптильной камере регулируется .

В общем, если вы не собираетесь производить копчености оптовыми партиями, а хотите сделать домашнюю коптильню холодного копчения с дымогенератором своими руками, этот вариант подойдет для вас.

Какие материалы понадобятся

• Отрезок профильной трубы. За основу камеры сгорания подойдет профильная труба 90−100 мм, длиной от полуметра до метра. Чем больше объем трубы, тем дольше будет дымить. Размер может быть и больше, но тогда будет труднее производить очистку от золы и закладку топлива.
• Труба ¾. Она понадобится для дымохода. Длина примерно 30−40 см.
• Насос (компрессор) для аквариума. Подойдет маломощный компрессор 1.5 литра\мин.
• Трубка. 1\4 дюйма, длина около 10 см.
• Штуцер. К нему через трубку будет подключен компрессор.
• Сетка. Подойдет любая мелкоячеистая (2−3 мм) металлическая сетка или перфорированная металлическая пластина. Главное, чтобы опилки не проваливались сквозь нее и толщина сетки не была слишком маленькой — может прогореть.
• Отрезок арматуры. Пригодится для изготовления ножек.

Сборка

Установка решетки.

В профильной трубе, на расстоянии нескольких сантиметров от края, болгаркой делаем прорезь по двум противоположным сторонам трубы.

Из сетки вырезаем квадрат, соответствующий диаметру трубы, так, чтобы его можно было вставить в подготовленные пропилы. Вставляем сетку в пропилы у основания трубы.

Установка дымохода.

В противоположном конце трубы делаем два отверстия друг напротив друга. К одному отверстию привариваем трубу 3\4, к другому прикручиваем (или привариваем, кому как удобнее) штуцер, к которому потом присоединяется компрессор. Труба 3\4 и штуцер должны совпадать по центру. Затем нужно приварить тонкую трубку 1\4 к штуцеру. Она должна проходить через камеру сгорания и заходить в трубу 3\4 примерно на 1 см. Через эту трубку будет проходить воздух из компрессора, тем самым создавая тягу. Так выглядит генератор холодного дыма для копчения.

Крышка.

Из металлической пластины или из остатка трубы, которая использовалась под камеру сгорания (100\100), вырезаем квадрат чуть больше диаметра камеры. В центре делаем небольшое отверстие. Саморезом прикручиваем деревянную ручку. Чтобы крышка не съезжала, можно приварить по бокам немного металла 0.5 см.

Ножки.

Берем отрезок арматуры, разделяем его на четыре равные части. Привариваем к основанию по углам. Готово.

Проверка

Засыпаем сухую стружку в камеру для горения, оставив зазор между дымоходом и стружкой примерно 5 см. Включаем компрессор и поджигаем стружку снизу. Если технология соблюдена правильно и стружка не отсыревшая, дым начинает вырабатываться сразу.

Вот и всё. Дымогенератор для копчения работает.

Под коптильную камеру, где непосредственно и будут коптиться продукты, можно использовать любую большую железную или деревянную емкость. Хорошо подходит для этой цели металлическая бочка или пустой газовый баллон. Внутри устанавливаются несколько уровней решетки, на которую помещаются продукты. К емкости подсоединяется дымогенератор, и процесс пошёл.

Генератор холодного дыма для копчения может сделать каждый, имея желание и нужные инструменты.

Дымогенераторы: от применения до принципа работы

Название этого устройства — дымогенератор — говорит само за себя. При помощи него происходит выработка дыма и подача его в коптильный шкаф.

Описание принципа работы

В нижнюю часть камеры, изготовленной обычно из жаропрочного материала, закладываются опилки. Затем, через специальное отверстие (поддувало), они поджигаются. Посредством поддувала также регулируется тяга.

В результате тления опилок в закрытой камере образуется необходимое количество дыма, поднимающегося вверх. Одновременно в камеру небольшим компрессором, соединенным шлангом с патрубком, вдувается воздух.

Воздух способствует попаданию дыма через трубку — дымоход в камеру с размещенными продуктами. Такое устройство называется эжектором. Температура дыма на выходе небольшая, так как огонь разгорается медленно, и продукт готовится практически в идеальных условиях.

Самодельная коптильня из трубы: как делать

Коптильня из трубы – это один из самых простых вариантов, который можно легко сделать самостоятельно.

Материалы и инструменты, которые потребуются

Для самодельной конструкции нужно подготовить:

• стальную трубу с диаметром 10 сантиметров;
• гофру из пластика – длина не должна превышать три метра или можно воспользоваться металлическим рукавом;
• отрезок металлической трубки – до 40 см с диаметров 2,5-4 см;
• небольшой компрессор – подойдет аквариумный;
• фитинговая стыковка, которая будет иметь такой диаметр, как и дымовой канал;
• включатель и электропровода;
• термометр.

Из инструментов нужно подготовить сварочный аппарат и болгарку. Желательно иметь хотя бы минимальный опыт работы с данными инструментами, чтобы во время процесса сборки генератора избежать травм и сделать все правильно и аккуратно.

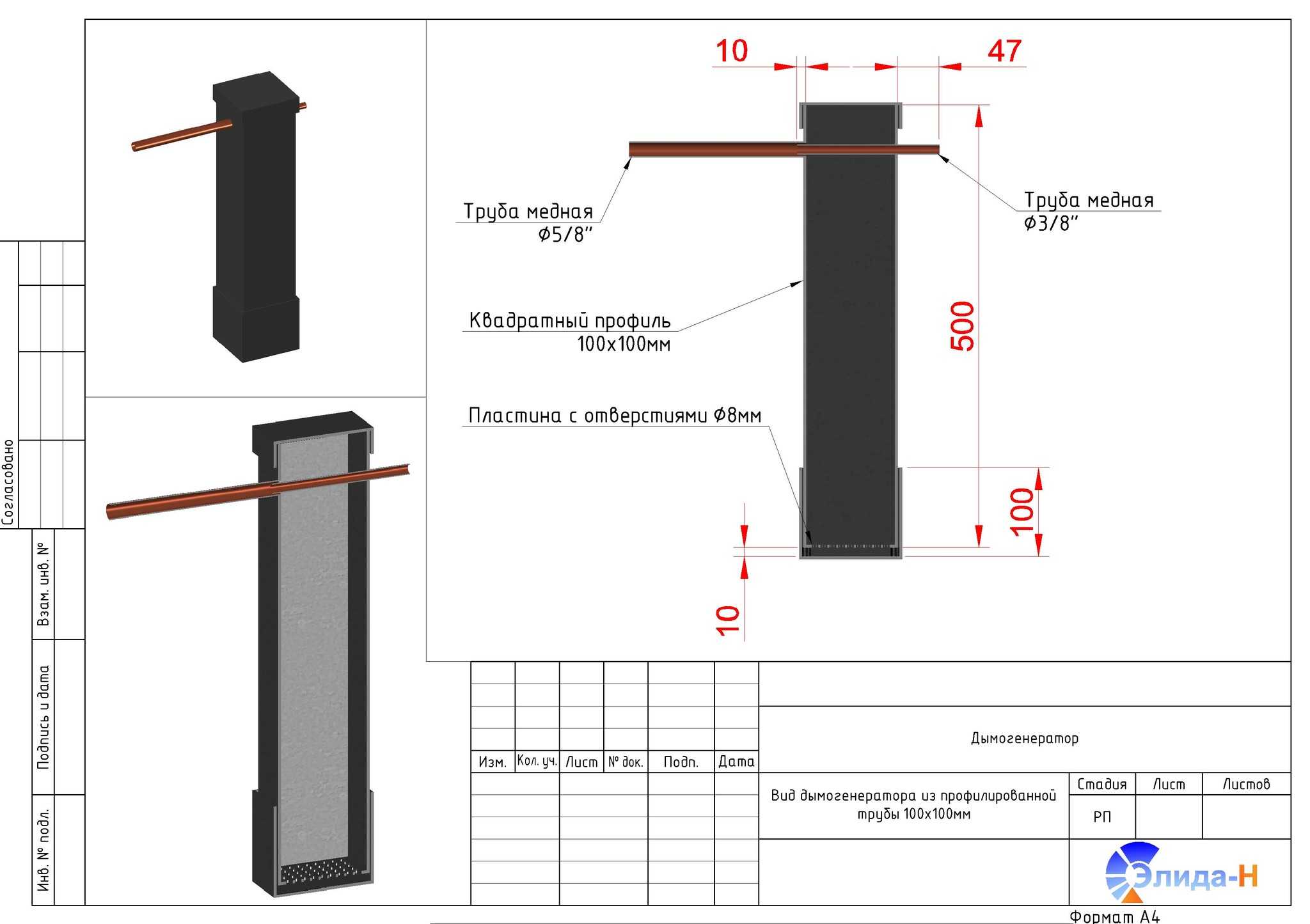

Чертёж дымогенератора из трубы

Для того, чтобы было проще выполнять процесс сборки, стоит изучить чертежи дымогенератора из трубы.

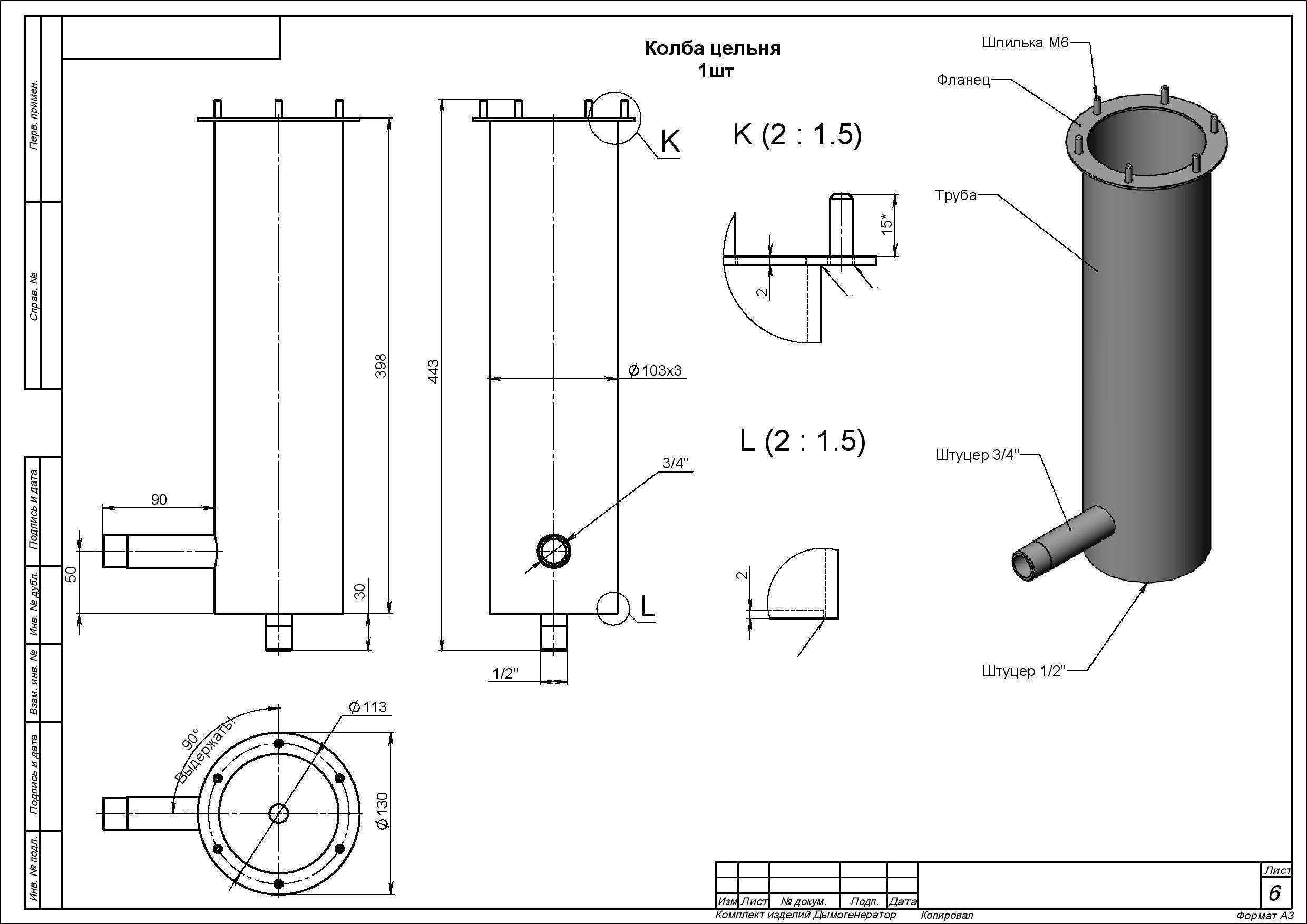

Чертеж дымогенератора из трубы с нижним и верхним расположением эжектора.

Пошаговая сборка

Нужно использовать все заранее подготовленные материалы, чтобы собрать дымогенератор, который будет использоваться для холодного копчения, своими руками из трубы.

• В первую очередь делается камера. Как правило, средняя высота дымогенератора составляет 70-80 сантиметров. В верхней части должна располагаться крышка, которую можно было бы снимать. Это нужно для того, чтобы можно было без проблем засыпать внутрь устройства топливо. В нижней части делается небольшая емкость, куда будет падать зола.
• В наиболее простых вариантах генератора, щепа насыпается на дно устройства, которое приваривается наглухо к краю трубы. В этом случае для очищения конструкцию переворачивают. Зольник в таком самодельном дымогенераторе не предусмотрен.
• Также есть еще один вариант конструкции. Щепа насыпается на решетку, которая предварительно крепится на определенном расстоянии от дна устройства. Зола, которая остается после перегорания топлива, будет сыпать сквозь решетку. Обычно, дно в таких устройствах – съемное. Также можно добавить заслонку, чтобы чистить зольник. Такой вариант считается наиболее трудоемким.
• Вне зависимости от выбранного варианта, в нижней части самодельного генератора просверливается небольшой отверстие, диаметр которого будет составлять 5-6 миллиметров. Сквозь него в устройство будет поступать минимальное количество воздуха, чтобы опилки медленно тлели.
• Если отверстие будет больше, то это может стать причиной возгорания.
• В верхней части конструкции, примерно на 7-9 сантиметров ниже верхнего края используемой трубы, делается еще одно отверстие. С его помощью к дымогенератору будет крепиться трубка дымоотвода.

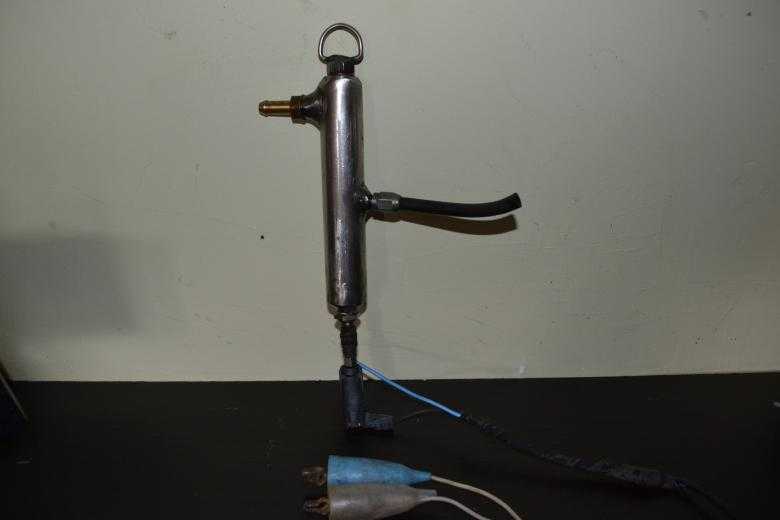

Дальше собирается эжектор. Данное устройство используется для того, чтобы высасывать дым из дымогенератора и направлять его в дымоход. Трубка небольшого диаметра, в которую будет подаваться давление из компрессора, входит на пару сантиметров в трубу дымохода, которая имеет больший диаметр.

• После того, как все самые главные детали будут соединены и закреплены, нужно только окончательно собрать самодельный генератор дыма и проверить, насколько эффективно он работает.
• Внутрь конструкции необходимо поместить щепки. Достаточно использовать 700-800 грамм топлива. Лучше всего использовать опилки из лиственных или фруктовых деревьев, которые сделают готовую копченость не только вкусной, но еще и достаточно ароматной.
• Дальше нужно плотно закрыть крышку устройства и установить сооруженную конструкцию на определенное место рядом со стенкой коптильни. Если дымогенератор отдельностоящий, то к дымоходу нужно присоединить шланг, который будет направлен непосредственно в коптильню.
• Затем через небольшое боковое отверстие поджигается топливо и включается компрессор.
• Теперь остается только время от времени следить за тем, чтобы опилки равномерно тлели и не затухали, чтобы получились вкусные и ароматные копчености домашнего приготовления.

Какие бывают дымарни

Еще в Средние века люди научились естественным способом избавляться от нежелательных примесей при копчении. Они рыли штольни или укладывали длинные трубы между топкой и коптильной камерой. При этом происходит охлаждение дымовой смеси до 30 градусов и конденсирование влаги и смолы на стенках дымохода. Таким образом, все вредные вещества и сажа успевают оседать, и к продукту поступает уже чистый очищенный дым.

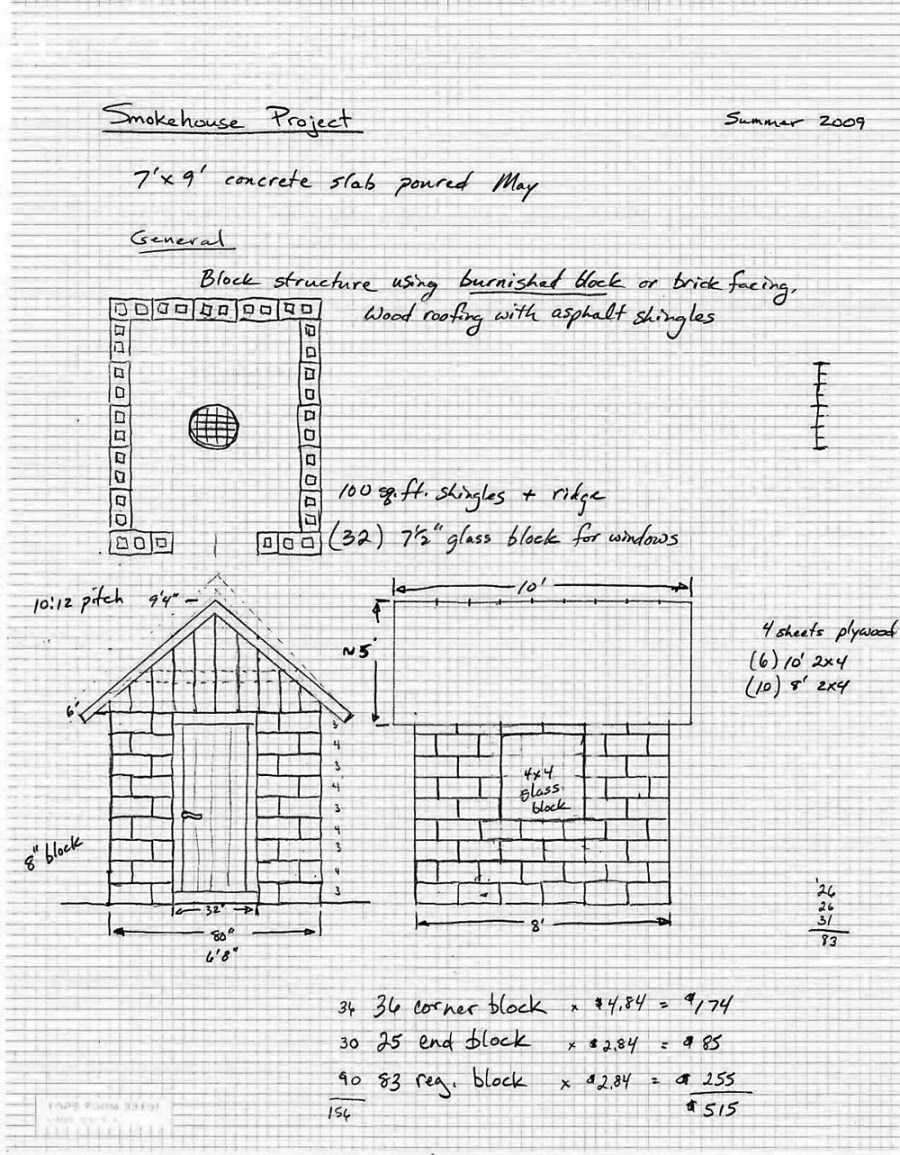

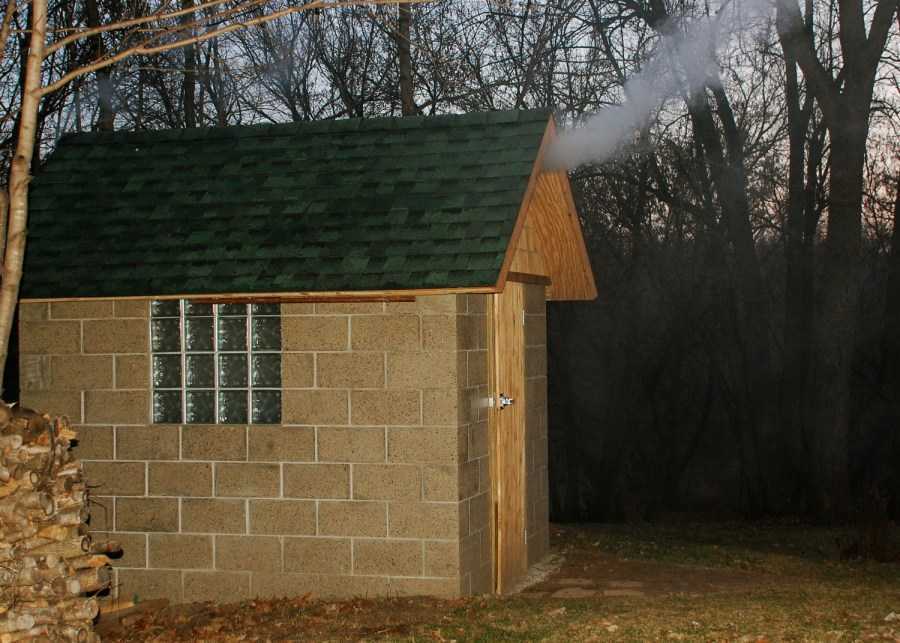

Долговечная стационарная конструкция

Можно соорудить стационарную коптильню своими руками.

Задача установки, которой пользовались еще наши предки (ее еще называют дымарней), состоит в охлаждении дыма до нужной температуры. При этом продукт обрабатывается в щадящем режиме, без разрыхления своей консистенции и с сохранением всех природных компонентов. Увеличение срока годности деликатеса — еще одна полезная функция холодной дымовой смеси.

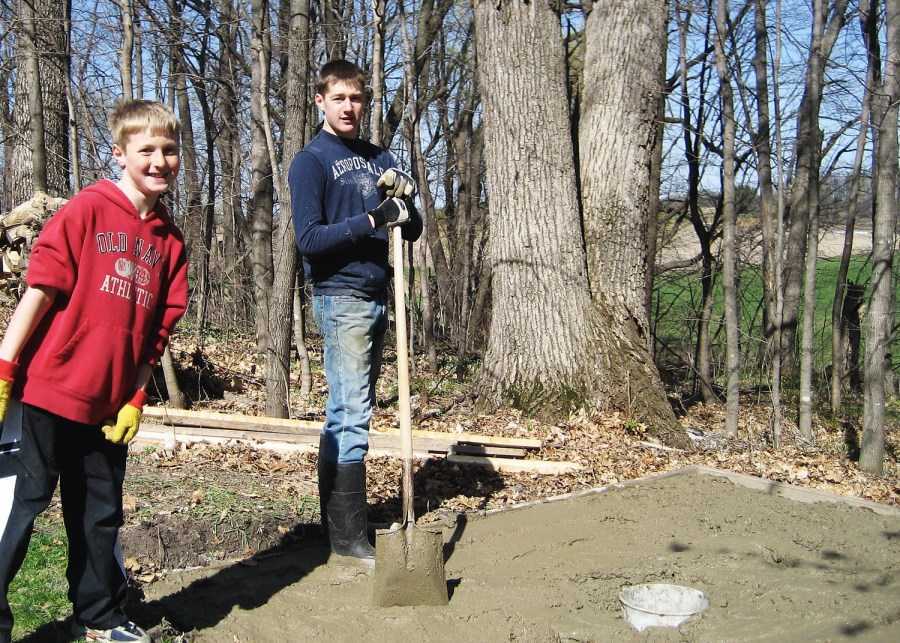

Для сооружения понадобится вырыть две ямы на расстоянии трех-четырех метров друг от друга, с соблюдением уклона между ними порядка 20 градусов. В идеале лучше использовать естественный рельеф участка. Яму на возвышенности делают 60х60 см или шире, в зависимости от желаемых объемов производства. Глубина — в два штыка.

Для топки роют углубление поменьше, примерно 50 см в ширину и 70 см в длину, глубина та же. Траншея между ними прокладывается исходя из материала. При укладывании трубы траншея может быть узкой, а если это кладка, то шириной в три кирпича. Углублять сильно не стоит, достаточно присыпать конструкцию землей -для эстетики.

После окончания земельных работ на песчано-щебневую подушку закладывают фундамент. Для коптильни — ленточный (можно без опалубки), на уровне с дымоходом, для топки — сплошной, на 10 см ниже уровня трубы.

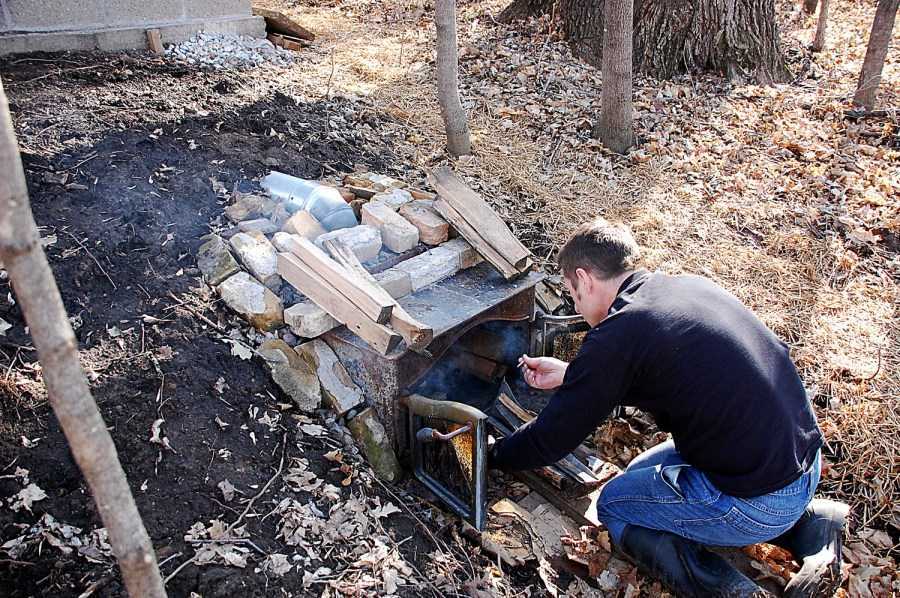

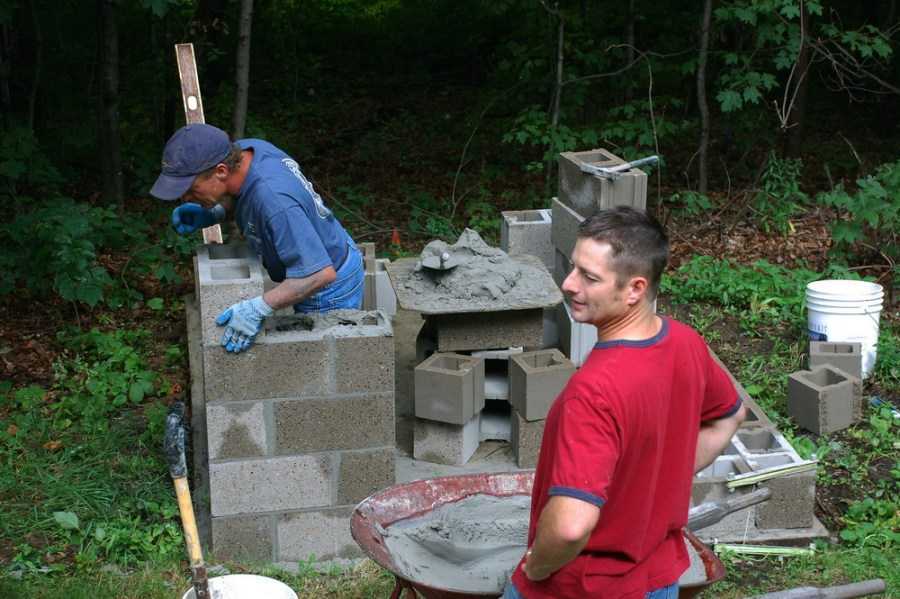

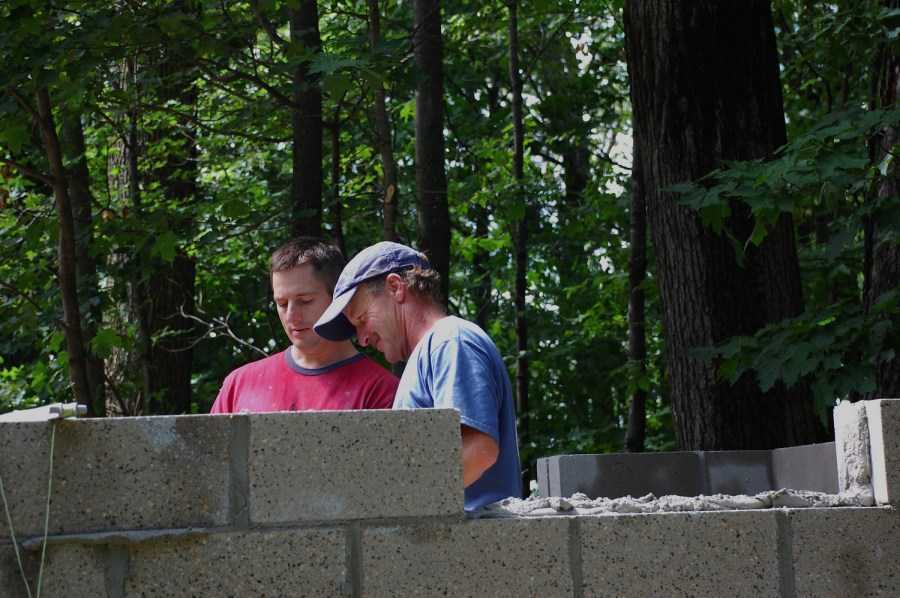

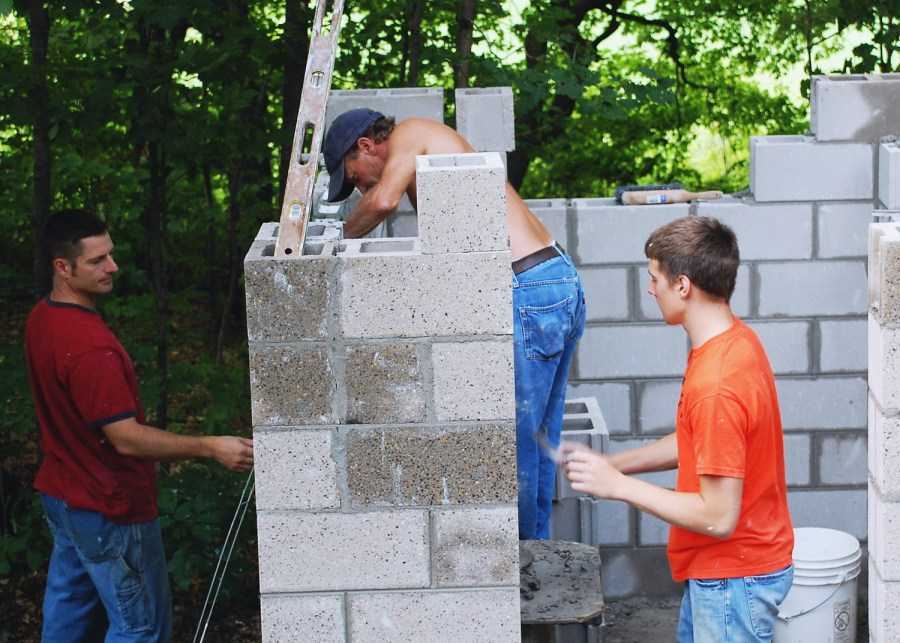

После его высыхания делают кладку. Боковые стенки дымогенератора выкладывают из огнеупорного кирпича на раствор из глины с добавлением соли и жидких гвоздей. Такая эластичная смесь не потрескается при высоких температурах и обеспечит необходимую герметичность. Сверху конструкцию накрывают листом железа или закладывают кирпичом на арматурную решетку.

Если в хозяйстве есть печная дверца, то ширину дымогенератора подгоняют под нее. Хотя ее можно не устанавливать, используя металлическую заслонку. Но все же, для регулирования тяги, желательно предусмотреть удобно закрывающуюся крышку, а также зольник, отделяющийся от камеры сгорания решеткой (колосниками). В готовую конструкцию монтируют трубопровод, который также обкладывается кирпичом или камнями.

При отсутствии необходимого уклона между камерами на ленточном фундаменте укладывают искусственное возвышение, к примеру, из шлакоблока в три ряда. Здесь можно использовать обычный цементный раствор, но с обязательным контролем уровня постройки.

Сама коптильная камера — полет для фантазии. Ее можно выложить из красного кирпича или сделать каркас и обшить его с двух сторон вагонкой. Интернет пестрит вариантами конструкций, облагораживающих дачный участок. Главное — герметичность, широкая дверца и наличие полочек и крюков для продукции. Если шкаф ставится на короб из шлакоблока, днище можно и не делать, заменив его решеткой.

Растапливаем, проверяем — и дымарня готова.

Облегченный вариант коптильни

Для упрощения конструкции можно выполнить агрегат иным способом.

Заменить коптильный шкаф может большая бочка. Внизу прорезается отверстие для трубы. Чуть выше дымохода предусматривают распорки для расположения миски с песком меньшего диаметра в качестве жироприемника. Сверху, на съемных шампурах, крепятся крюки либо устанавливается решетка. Емкость накрывают мешковиной и придавливают крышкой с гнетом.

Такой же функциональности можно добиться с помощью старого холодильника. Умельцы снимают с него внутреннюю пластиковую отделку и обшивают агрегат деревом. Устанавливают полочки, а над дымовым отверстием — жироприемник, при желании под ним выделяют место для электроплиты, чтобы подогревать дым в холодную погоду или организовать безопасное горячее копчение.

Топку необязательно выкладывать из кирпича. При незначительных объемах и отсутствии желания мастерить, можно вырыть яму по заданным размерам, постелить снизу и сверху по листу железа и прикрыть заслонкой.

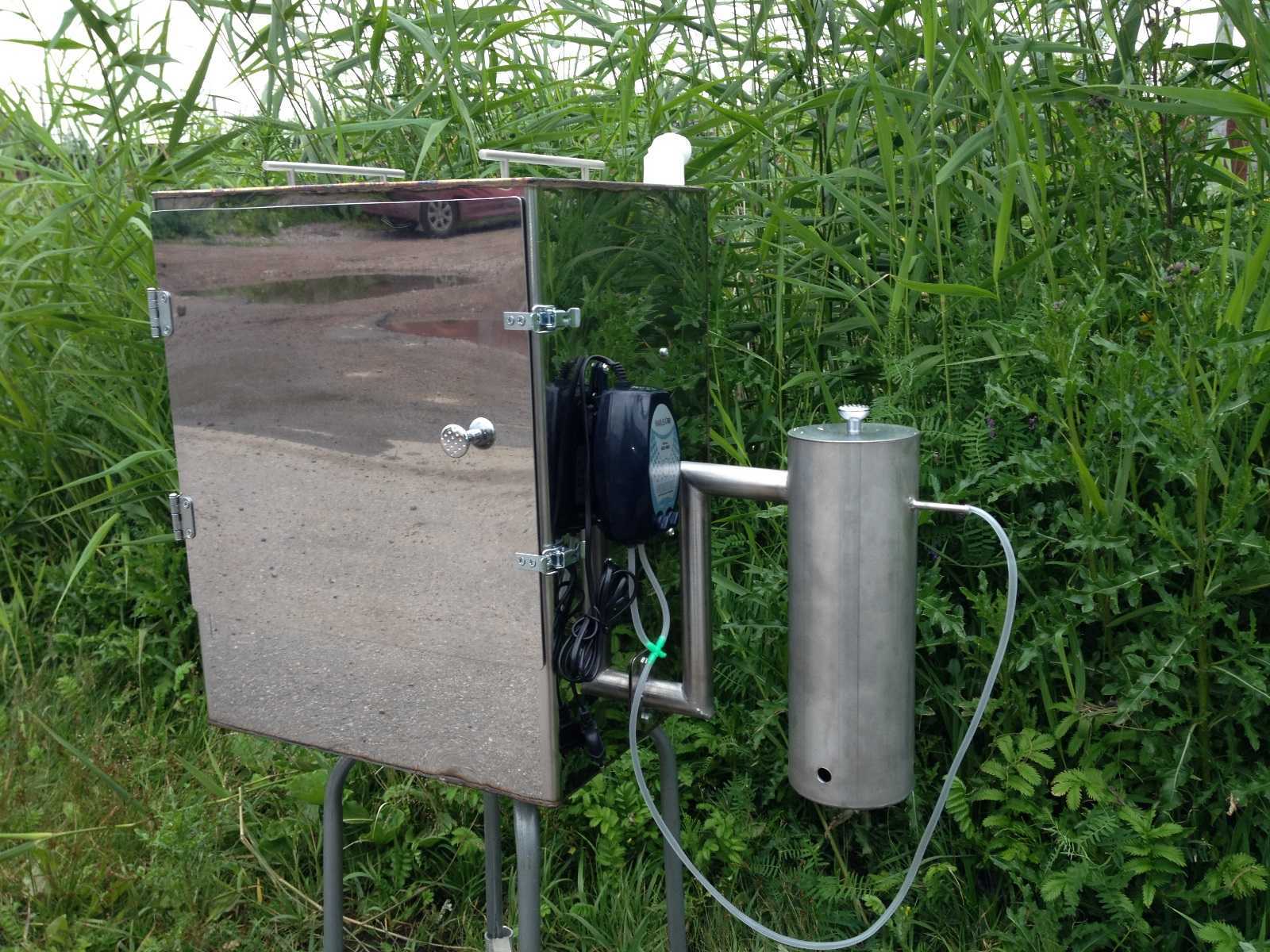

Мобильная на основе компрессора

Прогресс не стоит на месте. Все чаще дымарню делают компактной, при этом не уступающей по функциональности стационарной. Для этого понадобится дымогенератор, сделанный из нагнетателя воздуха. При этом отпадает необходимость прокладывать длинный дымоход. В мобильном устройстве дым из сопла уже имеет необходимую для холодного копчения температуру.

Для начала коснемся принципа нагнетательного узла.

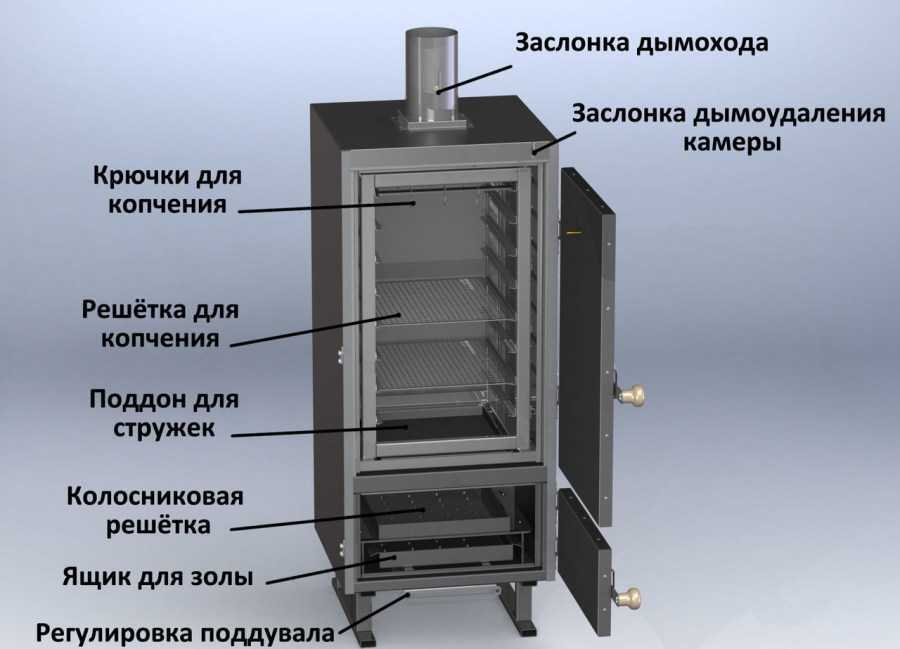

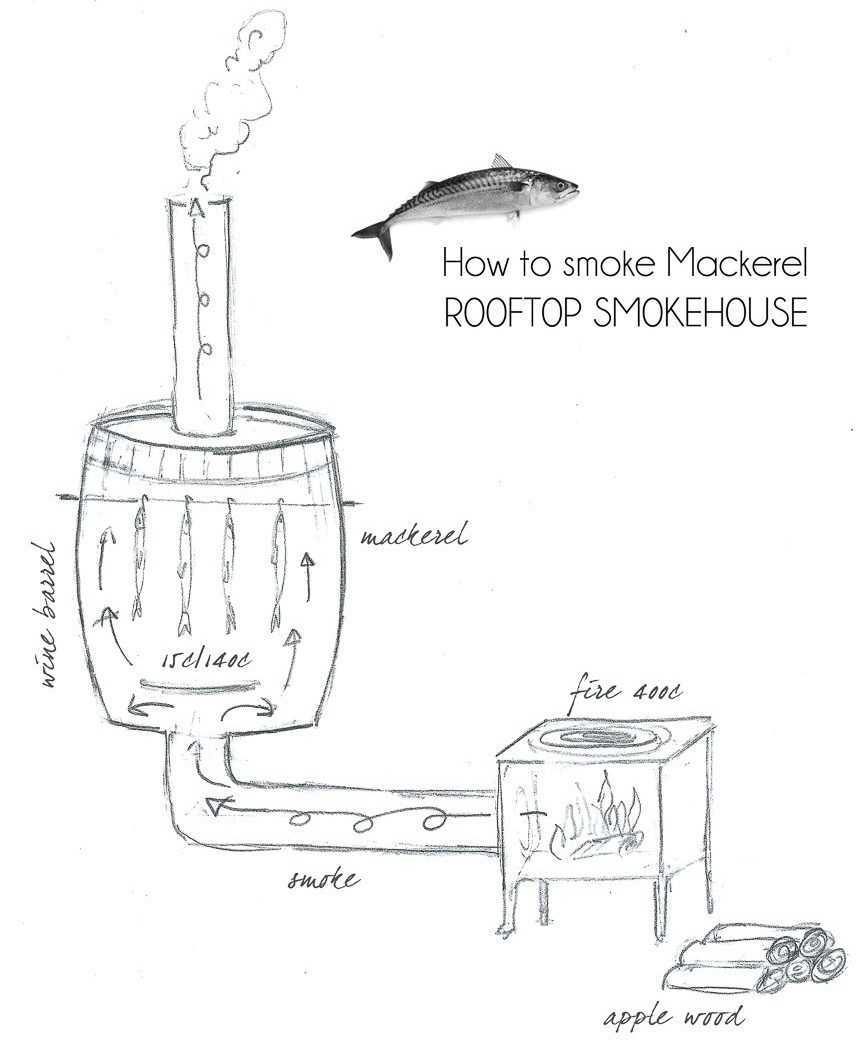

Принцип работы коптильни

Чертёж самодельной коптильни

Процесс копчения производится благодаря тлению древесной щепы. Конструкция всех узлов подобного сооружения всячески способствуют процессу тления и выделения дыма. В состав коптильни входят три компонента:

• топка, в которой осуществляется сжигание щепы
• дымоход, выполняющий функцию доставки дыма и нагретого воздуха к месту копчения
• коптильной камеры – специальному пространству, в котором непосредственно и осуществляется процесс копчения

Копчение происходит следующим образом: в топке нагревается древесная щепа и начинает тлеть. Дым от тления по дымоходу поступает в плотно закрытую коптильную камеру, где воздействует на продукт – мясо или рыбу.

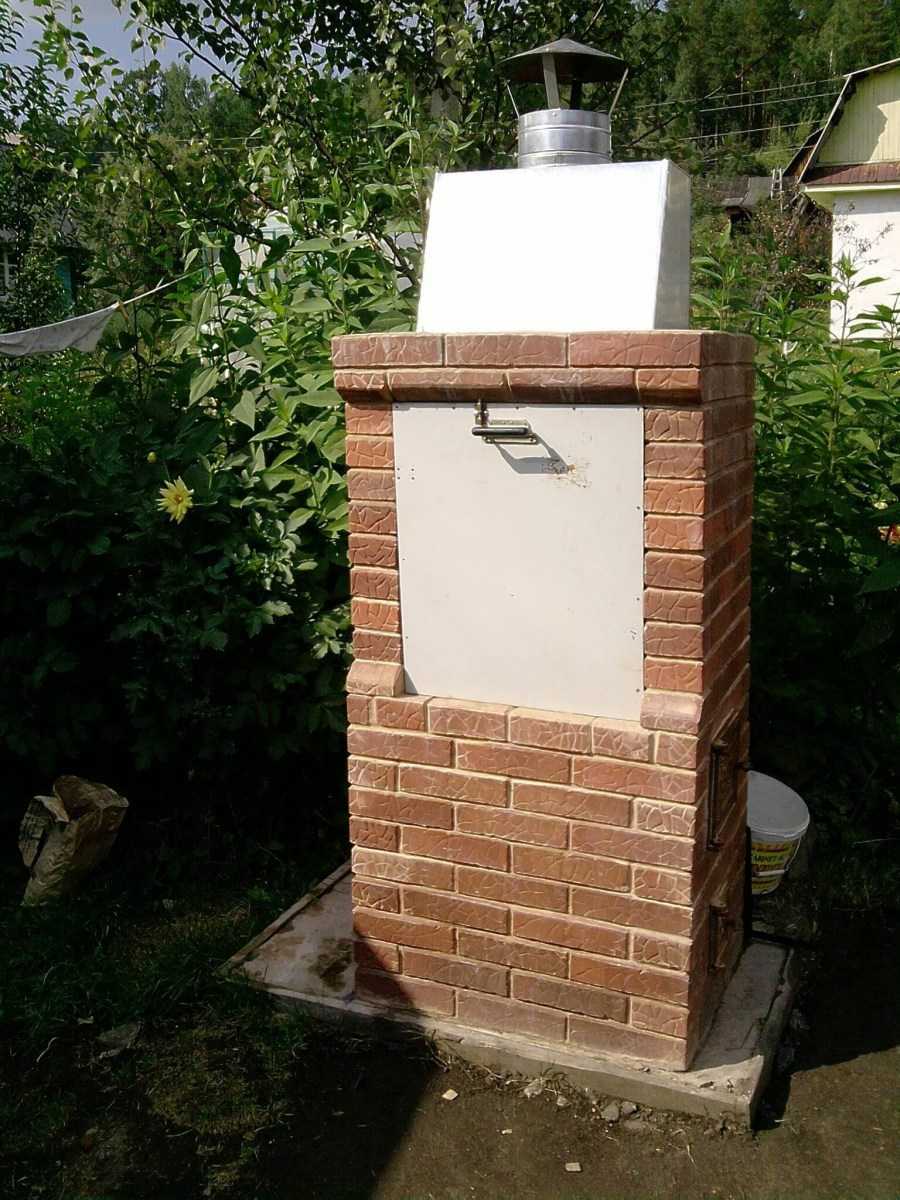

Коптильня на даче с основанием из кирпича

Отдельно следует поговорить о таком узле коптильни, как дымоход. Несмотря на кажущуюся простоту, это один из самых важных узлов всей системы. Именно он и выполняет помимо основной (доставки дыма к мясу) ещё четыре важных функции:

1. Производит предварительное уменьшение температуры дыма до значений, допустимых при холодном копчении
2. Способствует выпадению в осадок вредных веществ (в первую очередь, не окончательно сгоревших сложных углеводородов), что является гарантией хорошего вкуса и аромата получаемых продуктов
3. Фильтрует в трубочном конденсате самые неприятные из несгоревших продуктов вещества – канцерогены
4. Не позволяет угарному газу добраться до продуктов

Пример организации коптильни из бочки

Последнее обстоятельство очень важно, поскольку с точки зрения химии оксид углерода (он же угарный газ) является одним из самых активных веществ и может вызывать отравление, кроме того, пища, обработанная им, фактически получает химический ожог и её вкус становится не слишком приятным.

Для выполнения всех перечисленных функций длина дымохода должна быть достаточной. В зависимости от производительности коптильни, дымоход может иметь длину от 3 до 10 м.

Фундамент: виды, устройство, пошаговая инструкция закладки ленточного фундамента своими руками | Фото & Видео +Отзывы

Время приготовления некоторых продуктов питания

Чтобы получить мягкий и насыщенный дымом продукт, следует знать определённое время для его пребывания в коптильне:

• рыба крупных сортов и сало подвергаются копчению до готовности около 24 часов;
• мелкая рыба типа мойвы или бычков приготавливается за 8 часов;
• утка, гусь, окорок свиньи потребуют копчения в течение 30 часов.

Перед тем как поместить продукты в коптильню, их засаливают. Стандартным рецептом является раствор, в который кладут 200 г. поваренной соли на литр воды. После приготовления рассола продукты ставят на огонь и томят так, чтобы вода в сосуде не кипела. Для всех продуктов, кроме сала достаточно около 35-45 минут, а сало находится в горячем растворе около двух часов. В зависимости от вкуса используют различные специи. После выведения из рассола все продукты обсушивают на открытом воздухе.

Подбор необходимого материала

При самостоятельном изготовлении дымогенератора нужно правильно подобрать необходимые детали будущей установки.

Ведь от верного расположения, объема и размера будет зависеть вкус полученного продукта.

Выбор контейнера

Контейнер или емкость необходим для сгорания опилок. Каких-либо явных предпочтений нет ни по объему ни по материалу. Но есть ряд рекомендаций для более успешного и правильного выбора:

• емкость должна быть не совсем маленького размера, иначе потребуется постоянное добавление опилок. Идеальный размер — это труба в диаметре 10 сантиметров и длиной 40-50 сантиметров;
• материал изготовления должен быть огнеупорным;
• внизу контейнера необходимо сделать отверстие диаметром примерно в 1 сантиметр;
• Чтобы уменьшить сильный приток воздуха, верхняя часть должна быть закрытой. Для этого изготавливается крышка, в которую можно вставить эжлекторное устройство, если оно устанавливается в верхней части;
• толщину стенок лучше всего выбрать от 2 миллиметров, чтобы в процессе нагревания было меньше деформации корпуса.

Эжекторное устройство

Это система трубок для подачи дыма в приемное устройство. Они могут быть соединены между собой с помощью резьбы, сварки или пайки.

Варианты размещения:

1. снизу устройства. Такой тип возможно применять только если контейнер выбран маленького размера, иначе система работать будет плохо. При нижнем расположении эжекторного устройства скорость сгорания опилок или другого сырья будет немного выше, чем у аппарата с верхним;
2. верху устройства. При таком расположении тяга будет лучше работать и не будет причин угасания горения. Также стоит иметь в виду, что именно при таком расположении дымогенератор сможет продолжить работать (хоть и с меньшей интенсивностью) после выхода из строя генератора.

Компрессор

В качестве компрессора может выступать практически любой насос. Вот лишь некоторые примеры использования предметов, из которых можно сделать компрессор:

• аквариумный генератор. Прекрасная замена. Отличается продолжительной работой и издает минимум шума. Да и к тому же не отличается высокой стоимостью;
• можно приспособить старый кулер от компьютера. Он вставляется в пластиковую тару и способен направлять дым в нужное направление;
• можно приобрести сразу готовое устройство;

Сырье

В качестве продукта горения хорошо подойдут опилки. Но стоит выбирать не из хвойных пород и березы.

При использовании такого дерева продукт копчения выйдет горьковатым. остальные опилки прекрасно подойдут для коптильни. Также прекрасным сырьем будет отрезанный ветки от плодовых растений.

Если сырье будет слишком мелким, то лучше всего внутри контейнера установить пружины, для лучшего прохождения дыма сквозь них.

При использовании крупных опилок доработка устройства не требуется.

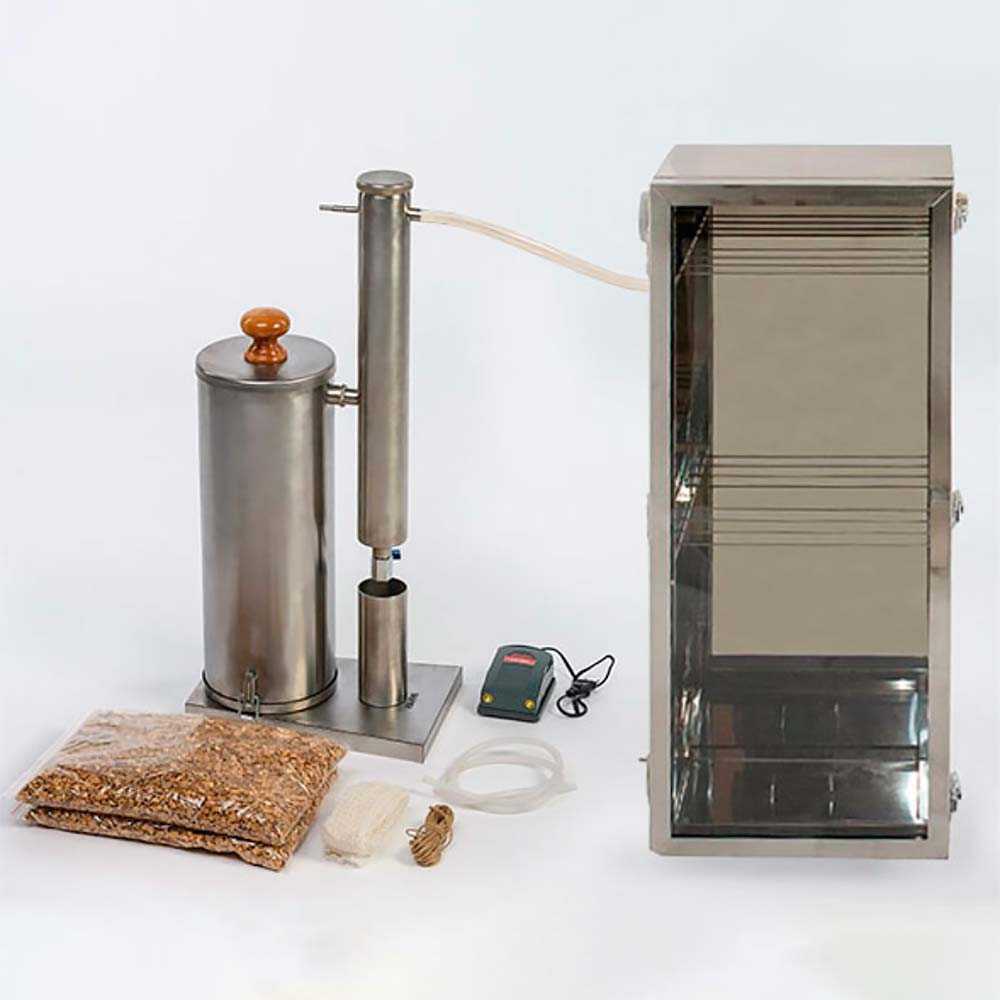

Дымогенераторы промышленного производства

При отсутствии возможности изготовить generator для коптильни самостоятельно, можно рассмотреть вариант покупки коптильни. Многочисленные магазины помогут сделать выбор, ведь их ассортимент достаточно широк. Ниже представлены цены на несколько моделей для холодного копчения от популярных производителей:

1. HANHI, Zmei. Цена 9800−10800 руб. Емкость для топлива объемом 10 литров. Одной загрузки достаточно на 10 час работы. Мощность встроенного электронагревателя 1 кВт. Наличие фильтра, термометра, воздушного змеевика для охлаждения дыма.
2. ДымОК. Цена 4700−5200 руб. Емкость для топлива объемом 0.5 кг. Материал корпуса — нержавеющая сталь AISI 304. Время работы до 6.5 час. Наличие компрессора, соединительных шлангов в комплекте.
3. УЗБИ, Дым Дымыч 01М. Цена 2800−3900 руб. Одной загрузки достаточно на 15 час работы. Наличие компрессора в комплекте.
4. Smoke 2.0, Smoke House. Цена 1440−1800 руб. Емкость для топлива объемом 2.5 литров. Материал корпуса — нержавеющая сталь, толщина 2 мм. Время работы 3-6 час.
5. Merkel, Premium. Цена 9900−10800 руб. Одной загрузки достаточно на 12 час работы. Материал корпуса — нержавеющая сталь, толщина 2 мм. Наличие фильтра и специальной зажигалки в комплекте.

Для более подробного изучения вопроса изготовления дымогенераторов своими руками, рекомендуется прежде всего изучить подобные схемы и чертежи в интернете. На их основе желательно подготовить свою документацию, где учитываются все особенности вашей конструкции. Тогда устройство для копчения, сделанное вами самостоятельно, получится качественным, высокопроизводительным и безопасным.

Горячее и холодное копчение – в чем отличия?

Устройство для горячего копчения более простое. Расстояние между источником дыма и обрабатываемым продуктом в нем небольшой. Поэтому последний также подвергается воздействию жара, исходящего от тлеющей древесины. Температура обработки может составлять от 45о С до 120о С.

При холодном копчении источник дыма находится на удалении от продукта. А сам дым подается через дымоход определенной длины. Это позволяет ему охладиться до 20о С – 25о С. Благодаря этому мясо или рыба подвергаются более щадящей обработке, из-за чего приобретают более приятный вкус, более выраженный аромат дыма.

Как сделать устройство своими руками

Основные этапы изготовления:

• подготовка схемы — планирование размеров, функциональных характеристик и дополнительных особенностей устройства;
• выбор материалов и инструментов;
• непосредственное изготовление;
• сборка;
• установка на необходимом месте, прокладка трубы, устройство печки.

Схема

Чтобы самому изготовить коптильню холодного копчения в домашних условиях с нуля нужно подготовить план работ и выполнить подробную схему устройства, которая будет включать:

Фото 3. Схема коптильни холодного копчения с дымогенератором. Указаны части конструкции, также потоки холодного и горячего воздуха при готовке.

• печь или дымогенратор опилок;
• коптильню;
• дополнительные элементы (ручки, разборные участки, дополнительные крышки, крюки, плитки, решетки, столешницы, навесы).

Справка. Ярусы решеток должны находиться как минимум на расстоянии 15 см друг от друга. Расстояние от дымогенератора до коптильни должно быть в среднем от 3 до 5 метров.

Материалы

В качестве материала хорошо подойдет обычная или нержавеющая сталь толщиной до 3 мм, можно использовать готовый металлический ящик или бочку. В качестве дополнительных материалов могут служить металлическая сетка или арматура. Они необходимы для создания решеток и крюков, на которые подвешивается мясо.

Для очага и прокладки трубы дымохода можно использовать кирпич, осколки кирпича, булыжник, камень, гальку, которые промазываются глиняной смесью.

Не стоит выбирать материалы, где содержится свинец, алюминий, оцинковка и другие примеси — при нагревании они выделяют вредные для человека вещества, которые могут испортить пищу.

Внимание! Если планируется окраска коптильни с внешней стороны, необходимо выбирать термоустойчивые краски, не дающие вредных испарений при нагревании

Подготовка

Для создания холодной коптильни понадобится проект, который может быть нарисован от руки. Потребуются следующие инструменты:

• болгарка;
• аппарат для сварки;
• угол столярный;
• метр и рулетка;
• молоток;
• аппарат для шлифовки;
• плоскогубцы;
• дрель.

Необходимые материалы:

• металлические листы;
• куски тонкой арматуры или металлическая сетка для решеток;
• болты и гайки из жаропрочных сплавов;
• кирпич или иные материалы для печи;
• металлическая печная труба для дымохода.

Важно! Для создания герметичности нужно провести качественную сварку внутренней и внешней сторон камеры коптильни, применять клепку или болты с гайками тут неэффективно

Как построить печь и дымоход

Для создания печи необходимо:

• выкопать яму или выбрать естественное углубление на участке;
• выложить в яме костровище с отверстием для вывода дыма;
• в очаге можно оборудовать участок для расположения углей и опилок или просто организовать костровое место и коптить при помощи дров дуба, ореха, фруктовых деревьев и веточек можжевельника;
• сверху очаг необходимо накрыть металлическим листом или оборудовать для него крышку, можно сделать небольшую надстройку с люком и термометром для более пристального контроля горения.

Для создания дымохода необходимо:

• вырыть траншею от костра к коптильне длиной от 4 до 7 м, проложить ее кирпичом, сверху накрыть металлическими листами или рубероидом, присыпать землей;
• вывести траншею к отверстию под камерой копчения и боковому отверстию очага.

Справка. Вместо траншеи можно организовать штольню или провести воздушный дымоход из металлической трубы.

Пошаговое создание коптильни

Коптильня должна быть герметичной, для этого рекомендуется использовать сварку.

Для того чтобы создать устройства, необходимо следовать инструкции:

• Вырезать из подготовленного металла при помощи болгарки или иного инструмента четыре сегмента равных размеров по длине и ширине.
• Скрепить первые два сегмента друг с другом сваркой.
• Скрепить сваркой остальные две стенки.
• Проварить внутренние швы для герметичности устройства.
• Выполнить днище — оно должно иметь отверстие и крепления для подключения дымохода.
• Выполнить крышку из листа металла, который на 10—15 см превышает поверхность верхней стенки коптильни, это необходимо для того, чтобы загнуть крышку с каждой стороны, проварить и обеспечить герметичность. У крышки могут быть отверстия для жесткого крепления к коптильне, а также ручка для переноски. Крышку можно сделать плоскую или в форме домика.
• Выполнить решетку из арматуры, расположить на внутренних стенках устройства, под решеткой наварить крючки для установки жирового поддона.
• Коптильня устанавливается над отверстием дымохода на столбиках из кирпича или металлических ножках, под решеткой или крюками для мяса располагается фильтр из войлока, задерживающий продукты горения.

Устройство коптильни и процесс изготовления копченостей

Любая коптильня независимо от варианта копчения состоит из печи, где разводят и поддерживают огонь; штольни или трубы по которой проходит дым от костра; коптильной камеры, оборудованной решетками и крючками, здесь будет расположен полуфабрикат, подготовленный для копчения.

В камере, где коптят продукт, не должно быть дна, по понятным причинам. А вот закрывать лучше всего эту часть коптильни плотной, но дышащей тканью, например, мешковиной.

Процесс копчения выглядит следующим образом: емкость, наполненную опилками устанавливают вблизи источника тепла, огня или разогретого элемента, это важная часть всего процесса, ведь соблюдение температурного режима необходимо для поддержания древесных опилок в состоянии тления.

После дым выходит через специальный выход дымохода. Если таковой предусмотрен. Или же через отверстие в крышке коптильной камеры. Такое полезное устройство, как коптильня, можно собрать и смастерить своими руками из материалов, имеющихся в любом гараже.

Какой принцип работы имеет дымогенератор

Принцип действия устройства достаточно простой и заключается он в пиролизном разложении древесины при минимальном количестве кислорода. Если говорить более простым языком, то в дымогенераторе щепа нагревается и медленно тлеет практически без доступа воздуха. Генераторы дыма – это закрытие системы, которые могут иметь совершенно разную конструкцию. Заводские модели могут быть дополнительно оборудованы контроллерами температуры, механизмом дозирования щепы и специальными переключателями. Кроме того, дымогенераторы могут отличаться своими размерами. Чем больше размер генератора, тем больший объем должна иметь коптильная камера.

На заметку! Если мощность генератора дыма будет подобрана неправильно, то это приведет к тому, что копченость получится не вкусной. Поэтому необходимо, чтобы все размеры были рассчитаны правильно.
