Отопительные батареи в полу

Особенности напольных радиаторов отопления

Напольные радиаторы отопления не новинка – они выпускаются довольно давно, но не пользуются особым спросом на рынке отопительных приборов. Все дело в том, что применяют их только в некоторых случаях, например, в помещениях с панорамными окнами. Классические батареи устанавливают под подоконниками, создавая защиту от проникновения холодного воздуха из окон и обеспечивая качественный прогрев помещений.

Что касается напольных радиаторов, то они применяются там, где монтаж обычных батарей невозможен. Например, фасады многих зданий сегодня выполняются из стекла – так отделывают магазины, кинотеатры, здания выставочных комплексов и другие виды построек. Отапливаются они с помощью тепловых завес или напольных радиаторов. Почему нельзя использовать обычные батареи? Этому есть несколько причин:

Такие устройства чаще всего применяются в помещениях с панорамным остеклением, дабы не загромождать пространство.

• они частично закроют фасад – даже если использовать радиаторы с межосевым расстоянием 350 мм, они будут слишком высокими;
• обычные батареи портят вид панорамных фасадов – красивый стеклянный фасад, испорченный виднеющимися за окнами батареями, выглядит ужасно;
• трудности в монтаже – для установки обычных батарей используется настенный крепеж, их монтаж на стекла просто невозможен.

Поэтому обогрев помещений с панорамными окнами производится с помощью низких напольных радиаторов отопления.

В крайнем случае для обогрева помещений применяются обычные радиаторы, дополненные специальными напольными подставками. Но такая конструкция может оказаться слишком высокой.

Низкие напольные радиаторы отопления отличаются миниатюрностью – их высота редко превышает 15-20 см, причем вместе с ножками. Способ подключения – нижний или боковой, в зависимости от выбранной модели. Трубы отопления, к которым подключаются радиаторы, выходят из боковых стен (при их наличии) или из пола. Многие модели оснащаются термостатическими клапанами и кранами для ограничения нагрева.

Напольные радиаторы, обладая минимальной высотой и габаритами, не загораживают панорамных окон, не препятствуют обзору и не загромождают обогреваемых помещений. Они практически незаметны, а их приятный и предельно аккуратный внешний вид совершенно не портит интерьеров, даже самых изысканных. Теплоотдача низких напольных радиаторов отопления, в зависимости от вида и количества секций, может достигать нескольких киловатт. Минимальная высота – от 140 мм.

Чем обеспечивается отличная эффективность напольных устройств, ведь их габариты предельно малы? На самом деле все очень просто – они могут быть низкими, но широкими. В этом случае теплоотдача будет достаточно высокой. У некоторых моделей она соответствует показателям стандартных настенных батарей с межосевым расстоянием 350 мм.

Внешний вид

Дизайн не менее важен, чем вид отопления или материал. По своему внешнему виду радиаторы делятся на три большие группы: зеркальные, плоские и трубчатые.

Зеркальные модели имеют отражающую поверхность, покрытую защитным антикоррозийным слоем. Такие конструкции за счёт особенностей своего внешнего вида могут зрительно расширить пространство. Батарея-зеркало очень стильный элемент интерьера. На фото вертикальных отопительных радиаторов для квартиры, оформленных под зеркала, хорошо виден эффект.

Стильные радиаторы-зеркала

Плоские модели радиаторов наиболее компактны. Они могут состоять из одного, двух или трёх рядов. Материалы, из которых изготовлены данные отопительные приборы, не накапливают пыль. Такие конструкции можно без опаски устанавливать в детских комнатах, не опасаясь за здоровье детей.

Модель плоского вертикального радиатора

Трубчатые модели состоят из нескольких труб: от 2 до 6 в одной секции. В отличие от простых секционных радиаторов, эти не разбираются. Высота конструкции варьируется от 1 до 3 метров, что позволяет использовать их в помещениях с потолками любой высоты. Некоторые модели выпускаются с антикоррозийным напылением между трубами. Слабое место трубчатых батарей — сварочные швы. В случае резкого повышения давления в трубах может возникнуть течь, поэтому такие конструкции лучше подключать к автономным системам обогрева.

Дизайнерская модель вертикального трубчатого радиатора

Выбирая настенные модели отопительных приборов, подумайте заранее, где именно вы будете их размещать. Нужно, чтобы отдача тепла была максимальной, и сама батарея удачно вписалась в пространство.

Оценив преимущества и недостатки различных материалов, вы сможете подобрать оптимальный вариант, устраивающий вас по внешнему виду, цене и качеству. Но мало правильно выбрать модель, срок службы отопительных приборов зависит и от монтажа, сделанного по правилам.

Разновидности и материалы изготовления радиаторов

Стальные радиаторы

Самые популярные на рынке модели – это именно стальные, потому что по данным товарного агрегата Яндекс. Маркет это часто выбираемая модель. Радиаторы из стали обычно довольно компактные, имеют высокую тепловую отдачу и устойчивость к давлению от 10 до 16 атм. Их конструкция достаточно простая и может напоминать устройство стальных старых батарей, которые ранее работали в многоэтажных домах. К достоинствам такого устройства можно отнести дешевизну, и это действительно самое дешевое отопительное устройство, которое можно использовать для помещений с панорамными окнами.

Оно будет обеспечивать высококачественную конвекцию прогретого воздуха, а также хорошо нагревать помещение. Также стоит отметить продолжительный срок эксплуатации – если соблюдать все правила, то это от 20 до 25 лет и больше. Если вы желаете купить недорогие и при этом надежные напольные радиаторы, то стоит присмотреться к стальным моделям – они способны обеспечивать хорошее прогревание и не будут портить интерьер. Кстати, в их число входят  даже красивые модели трубчатого типа.

Биметаллические радиаторы из меди и алюминия

Высокая проводимость тепла меди является ее неоспоримым преимуществом, но такой материал крайне дорогой, и это большой недостаток. Для создания эффективного и приемлемого по стоимости радиатора отопления специалисты решили соединить алюминий и медь в единую конструкцию,  и в результате получился весьма хороший биметаллический радиатор. Трубки в нем выполнены из меди, а оребрение алюминиевое. Этот прибор обладает прекрасной тепловой отдачей и достаточно прочный. По сравнению с теми же радиаторами из стали медные модели стоят куда дороже, но лучше по тепловой отдаче. Кроме того, в отличие от стали, медь не будет ржаветь и имеет более продолжительный срок эксплуатации.

Биметаллические радиаторы из стали и алюминия

Сочетание кажется знакомым, не так ли? Именно такое соединение металлов используется для стандартных настенных батарей отопления. напольные модели сделаны аналогичным образом и крайне похожи на своих старших братьев. Тепловой носитель протекает  по трубкам из стали, а отдача тепла осуществляется при помощи оребрения из алюминия. Они немного дешевле предыдущего варианта.

Алюминиевые отопительные радиаторы

Радиаторы из чугуна

Радиаторы напольного отопления могут быть выполнены не только из меди, стали, алюминия, но даже из чугуна. Такие устройства нельзя назвать самыми малогабаритными, потому что на самом деле их размер достаточно большой по сравнению с размером тех же стальных изделий.  Чаще всего их монтируют в качестве элементов декора, чтобы поддерживать стиль оформления офисного или жилого помещения. Они не боятся воздействия коррозии и высокого давления, отличаются по большому сроку эксплуатации. Что касательно стоимости, то она может быть очень высокой. Недостатком батарей может быть большой вес и связанная с этим сложность монтажных работ. По внешнему же виду и стойкости к воздействиям негативного типа им практически нет равных.

Нюансы использования напольных приборов отопления

Особенность радиаторов напольного типа – компактный формат. Следовательно, у них небольшой объем теплоносителя. Поэтому не рекомендуется резко перекрывать поток регулирующими клапанами в прогретом помещении, температура может быстро понизиться.

Компактный электрический конвектор для обогрева небольшого помещения

Открытые щели в верхней плоскости напольных приборов – «ловушка» для мелких предметов. Поэтому нежелательно ставить такие модели в детской комнате без дополнительного декоративного щита для стальных радиаторов.

Если рассуждать о целесообразности применения декоративных щитов для низких моделей, то здесь мнения экспертов и потребителей часто расходятся. Напольное паровое оборудование обычно выпускается без особых дизайнерских излишеств.

Декоративные решетки не предусмотрены для напольных и плинтусных обогревателей. Как правило, для секционных радиаторов они приобретаются отдельно, по желанию хозяев дома или по рекомендации дизайнера интерьера.

В продаже предлагаются защитные решетки для отопительных приборов разного типа:

• цокольных и внутрипольных;
• напольных;
• настенных (подоконных);
• нишевых (встроенных или внутристенных).

Декоративные радиаторы оснащены эстетичной пластиной и больше напоминают картину или инсталляцию, чем отопительный прибор. Съемные решетки выпускаются из традиционных материалов:

• стальных листов;
• алюминия;
• декоративной фанеры и ДВП;
• натуральной древесины;
• ламинированного или шпонированного щита и МДФ.

Внутрипольный конвектор должен быть защищен решеткой, чтобы мелкие предметы не попали внутрь прибора

Красивые трубчатые и секционные радиаторы чаще всего используют без декорирования. Их выкрашивают под цвет стен или интерьерного текстиля

В качестве встроенных блоков и за мебелью они практически не видны, но важно продумать, как скрыть и напольное крепление для самих радиаторов

Декоративные щиты – распространенный способ облагораживания пластинчато-щитовых моделей. Это отличный способ скрыть оборудование, но он «ворует» до 25% теплоотдачи.

Есть также угловые и радиусные модели напольных приборов, их предлагают такие компании:

• ТМ Carrera;
• Polvax;
• Verano;
• Jaga,
• Mohlenhoff;
• Minib.

Встроенное и напольное оборудование, работающее от сети, чаще всего монтируют там, где нет возможности подвести или модернизировать паровое отопление. Экономически они менее выгодны, но тепловые вентиляторы оправданы в загородных домах, редко посещаемых в зимнее время. С их помощью в помещении быстро нагнетается теплый воздух, подобно тепловой пушке.

Как выбрать батарею для пола

Приобретая радиаторы для пола электрического типа, нужно знать, какой суммарная мощность будет необходима в процессе эксплуатации отопительного оборудования. Также необходимо определить, достаточно ли радиатора с функционалом отопления естественным путем или нужно будет монтировать систему отопления, обладающую принудительной конвекцией.

При выборе радиаторов, подключаемых к теплоносителям необходимо обратить внимание на несколько факторов:

1. Наличие определенного давления в отопительной системе. Данный вариант нужно рассматривать при подключении отопления в домах, обладающих системой отопления замкнутого типа.
2. При монтаже встраиваемого в пол аппарата в жилых многоквартирных домах необходимо определить уровень давления в центральной системе. Данная процедура позволит понять достаточно ли давления для обогрева квартиры. Уровень давления в трубах можно узнать, обратившись в ЖЭК.

После того, как вся информация о существующем виде отопления найдена, можно приступать к поиску нужной модели радиатора. Как правило, для многоэтажных домов приобретают систему отопления, способную выдерживать давление в 15 атм.

Кроме того, необходимо просчитать эффективность отопительного оборудования в зависимости от высоты потолков, соответственно, чем потолки выше, тем больше воздуха необходимо прогреть. Расчет производится в соотношении 1 кВт на 10 м2.

В частных домовладениях для монтируемого в пол отопительного оборудования будет соответствовать любой вид теплоносителя. Владельцы дома могут сами контролировать состояние и его температуру. Чего не скажешь о владельцах помещений в жилых квартирах. Здесь, при выборе радиатора, нужно учитывать, чем он будет заполняться

Необходимо принимать во внимание такие параметры теплоносителей как: уровень Ph жидкостей, температуру и ряд других показателей. Нужно учитывать все параметры, иначе в дальнейшем могут появиться проблемы при эксплуатации приобретенного оборудования

Встроенные радиаторы по типу подключения могут быть однотрубными и двухтрубными. Большинство систем отопления могут работать в нормальном режиме только при присоединении к той или иной системе отопления. В случае несовпадения диаметра нужно использовать специальные переходники.

Обратите внимание! При выборе радиатора можно обратить внимание на отопительные радиаторы с такой удобной функцией, как функция отвода конденсата. Регулировка работы здесь происходит автоматически

В любом случае, все необходимые сведения необходимо получить у консультантов в офисах продаж отопительного оборудования.

Дополнительная информация: монтируемые в пол батареи — универсальны. Они могут быть установлены как в обычной квартире и коттедже с большими окнами, так и в офисе и другом коммерческом учреждении.

Особенности подключения

Для подключения используется боковая или нижняя подводка

Вне зависимости от конструкции напольные отопители подсоединяются в систему по принципу стандартных модификаций с нижним типом подводки:

1. Труба-теплообменник находится в ножках или опорах, поэтому ее маскировать не нужно.
2. Производится регулировка кронштейнов по высоте, их выравнивание строительным уровнем.
3. Прикручиваются к поверхности пола вспомогательные кронштейны.
4. Фиксируется радиатор на ножки или корпус.
5. На боковую часть ставится ручка температурного регулятора.

На последнем этапе проверяется качество соединений и выполняется обвязка.

Конструкция встраиваемых в пол радиаторов

Встраиваемые батареи имеют очень простое устройство. Они состоят из металлического корпуса. В нем содержится нагревательный элемент, на котором закреплено множество конвективных ребер. Короб сверху защищен решеткой, располагающейся на уровне пола.

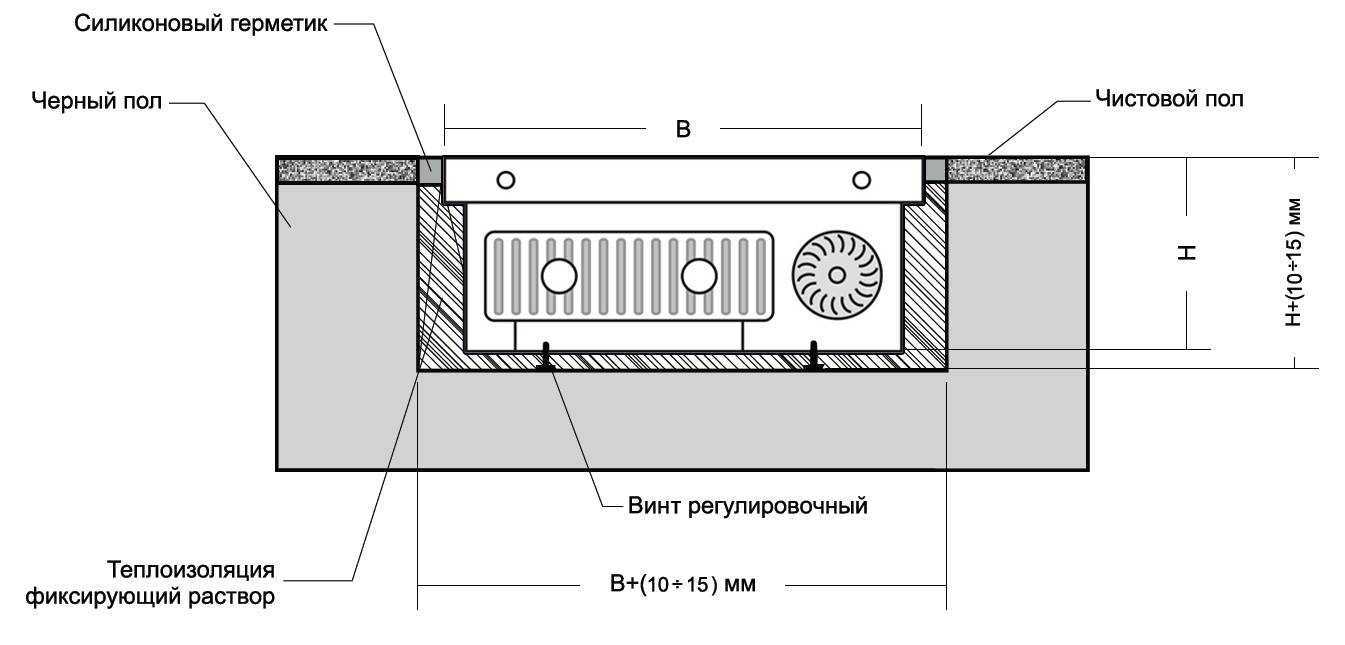

Конструкция встраиваемых в пол радиаторов

Для того чтобы снизить уровень шума, производимого вентиляторами, в конструкцию подобных радиаторов включают вставки из пористой резины. Внутри короба находятся электронные регуляторы и датчики, которые служат для управления температурным режимом и скоростью вентиляторов.

Внутрипольный конвектор FanCOil с корпусом из стеклопластика

Поскольку установленный в полу радиатор неприметен, качество прибора определяется не внешним видом, а материалами, из которых изготовлены его детали

Особое внимание нужно обращать на металл, который взят за основу при производстве батареи. При установке радиатора в помещениях с повышенной влажностью следует отдавать предпочтение приборам, сделанным из нержавеющей стали. В местах с нормальным уровнем влажности вполне допустимо использование батареи из оцинкованной стали

Детали прибора, как правило, покрываются порошковой краской, предохраняющей их от коррозии

В местах с нормальным уровнем влажности вполне допустимо использование батареи из оцинкованной стали. Детали прибора, как правило, покрываются порошковой краской, предохраняющей их от коррозии.

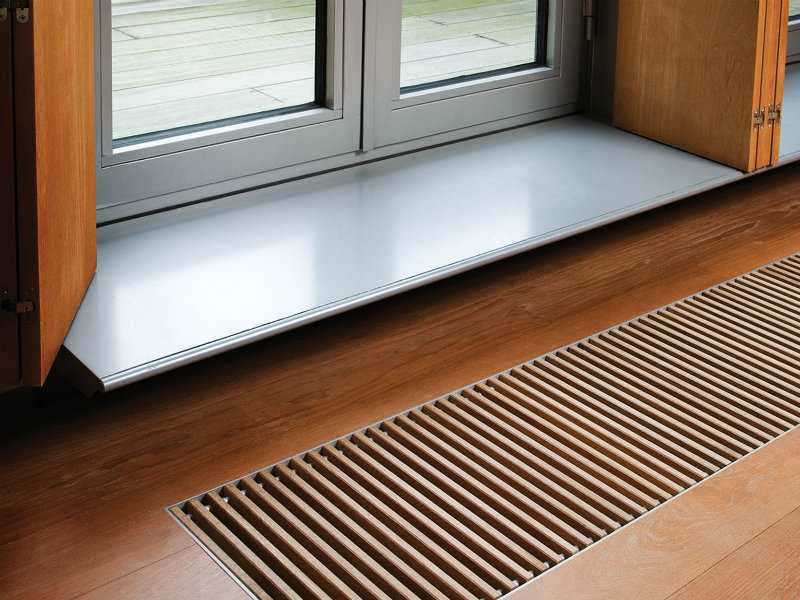

Радиатор, встраиваемый в пол (внутрипольный)

Единственной деталью радиатора, которую видно после установки прибора, является решетка, которая может быть изготовлена из следующих материалов:

• дерево;
• обычная, нержавеющая или оцинкованная сталь;
• алюминий;
• мрамор.

Конвектор Carrera с декоративной рамкой

Решетки также делятся на два типа:

• рулонные, которые можно скатывать;
• линейные, которые поднимаются только целиком.

Рулонные решетки бывают только с поперечными перекладинами. А в линейных решетках планки могут располагаться как вдоль, так и поперек. Если предполагается, что на радиатор будут наступать ногами, то в конструкции решетки не должно быть пластиковых элементов.

Конвектор с решеткой из нержавеющей стали

Нагреватели во встраиваемых радиаторах бывают двух видов.

1. Электрические. Оборудуются ТЭНами закрытого типа, на которых установлены пластины. Эти пластины делают из алюминия, меди или стали. Они служат для увеличения поверхности, соприкасающейся с воздухом. Качественный ТЭН может быть изготовлен из нержавейки, что увеличивает срок его эксплуатации. Радиаторы производятся с учетом всех требований по безопасности электрических приборов и оснащаются предохранителями для защиты от сбоев.
2. Водяные. Имеют нагреватели в виде металлической трубки с пластинами. С помощью патрубков подключаются к центральной системе отопления. Могут изготавливаться из алюминия, меди, нержавеющей или оцинкованной стали. Несмотря на эффективность, эксплуатация батарей с медными нагревательными элементами в условиях централизованного отопления многоквартирных домов затруднена. Им следует отдавать предпочтение для организации индивидуального обогрева.

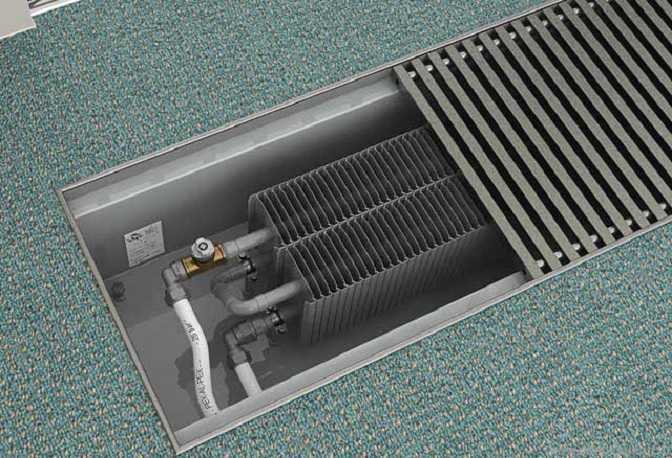

Водяные внутрипольные конвекторы отопления

Поскольку у нас наиболее распространено водяное отопление, то и при выборе встраиваемых батарей предпочтение отдается моделям с водяными нагревательными элементами. Электрические радиаторы чаще используются там, где отсутствует возможность подключения к централизованному отоплению.

Напольный конвектор водяного отопления

Рекомендации по выбору

Покупая электрические напольные радиаторы для отопления, обязательно необходимо определить, какой уровень мощности понадобится в процессе работы. А также нужно учитывать, будет это радиатор с принудительной конвекцией или же для данного помещения достаточно будет естественной функции.

Покупая встраиваемые батареи с теплоносителями, обязательно необходимо учесть несколько факторов.

Давление в тепловой системе. Такой вариант подходит для домов с замкнутой системой отопления. Если нужно установить встраиваемые в пол радиаторы в многоэтажных домах, то сразу нужно посмотреть на уровень давления в трубах. Это делают для того, чтобы убедиться в том, что заданного уровня будет достаточно для обогрева помещения. Данные по этому вопросу можно получить в ЖЭКе. И только после получения нужной информации можно приступать к выбору подходящей модели. Обычно для многоквартирных домов подбирают радиатор, способный выдерживать пятнадцать атмосфер. Тип теплоносителя и его параметры. Для встраиваемых в пол радиаторов в частном доме подойдет любой тип теплоносителя. Ведь хозяева своего жилья сами контролируют и его температуру, и его состояние. А вот для жителей многоэтажных домов наполнение радиаторов – это довольно важный фактор. Неправильный выбор в этом случае может создать множество проблем

Поэтому при покупке таких конструкций необходимо заранее определиться с моделью и особое внимание уделить качеству. Внимание стоит обращать и на уровень Ph жидкости и на температуру, и на остальные характеристики теплоносителя. Диаметры подключения и тип системы отопления

Система отопления может быть однотрубная и двухтрубная. Многие модели радиаторов нормально будут функционировать, только будучи подключенными к той или иной системе. Поэтому все нужные сведенья обязательно стоит выяснить при покупке у продавцов

Диаметры подключения и тип системы отопления. Система отопления может быть однотрубная и двухтрубная. Многие модели радиаторов нормально будут функционировать, только будучи подключенными к той или иной системе. Поэтому все нужные сведенья обязательно стоит выяснить при покупке у продавцов.

Внутрипольные радиаторы отопления универсальны в отличие от настенных аналогов. Их можно установить в любом помещении, будь оно жилое или офисное, или коммерческое. Встраиваемые в пол радиаторы отопления также подойдут для частных домов, имеющих французские окна. Уместны подобные радиаторы будут и для отопления магазинов, галерей, и даже для теплиц. Внутрипольные радиаторы отопления применяются с огромным успехом для помещений с особым микроклиматом.

Разновидности моделей

Выпускается две модификации радиаторов: с естественной и принудительной конвекцией. Имеющиеся вентиляторы питаются от сети в 22 В. или источника с постоянным током на 12 или 24 В.

Среди разнообразных встраиваемых батарей продаются модели, предназначенные и для отопления, и для охлаждения. Выпускаются двухтрубные и четырехтрубные устройства. В первом варианте теплообменник подключен к отоплению и к охлаждению. Во втором — имеются два теплообменника, каждый из которых связан с одной из систем. Такие радиаторы более эффективны в эксплуатации, но и стоят дороже.

Нестандартные виды и размеры радиаторов.

Встречаются напольные модели с функцией подачи свежего воздуха. Для этого воздух всасывается через отдельное отверстие, проходит через встроенные фильтры, подогревается и уходит обратно в комнаты.

При нестандартных помещениях с имеющимся искривлением пола можно заказать угловые радиаторы или с нужным радиусом кривизны. Есть теплообменники на гибких шлангах, которые позволяют вынуть прибор на пол и убрать его обратно.

Электронные и механические термостаты позволяют контролировать и изменять температуру и мощность радиаторов, встраиваемых в пол. Такие устройства располагаются внутри корпуса, а управляются при помощи дистанционного пульта. Электронные варианты располагают возможностью программирования температуры обогрева по времени.

Термостат для батареи отопления

Можно подобрать и устройства, предназначенные для высокого уровня влажности. В таких радиаторах применяются материалы и электрооборудование, не поддающиеся коррозии. Предусмотрен и дренажный сток, по которому отводится конденсат.

Преимущества радиаторов, встраиваемых в пол

Они обладают многими преимуществами по сравнению с традиционными вариантами обустройства систем отопления:

• надежность, экологичность, безотказность, устойчивость к влиянию агрессивных сред. Они рассчитаны на долгие годы эксплуатации;
• высокая производительность при минимальных затратах. Качественный обогрев, если установлен радиатор встраиваемый в пол, можно обеспечить, благодаря традиционному водяному отоплению, положенному в основу внутрипольных конструкций;
• возможность скрыто поместить батарею внутри пола. Такие особенности конструкции позволяют потребителям не опасаться, что радиаторы не будут вписываться в современный интерьер офиса, стильного дома или торгового центра;
• максимальное сохранение свободного пространства, если установлены радиаторы под полом. После монтажа батарей отопления мебель и различные предметы интерьера можно размещать вплотную к стенам комнаты;
• при обустройстве системы отопления с радиаторами, встроенными в пол, у владельцев недвижимости имеется возможность устанавливать цельностеклянные окна на всю стену. Подобное дизайнерское решение является наиболее актуальным при строительстве загородных коттеджей.

Устройство внутрипольного радиатора, детали на видео:

Разновидности приборов по принципу работы

Радиаторы отопления, которые устанавливаются в пол, работают так же, как обычные напольные конвекторы.

Обогрев помещения возможен благодаря циркуляции воздуха. Нагретые массы поднимаются в верхнюю часть помещения.  Холодный воздух перемещается в корпус прибора, где нагревается. Такая циркуляция обеспечивается несколькими способами:

Принцип работы внутрипольного конвектора

• естественная конвенция. Циркуляция воздуха обеспечивается без дополнительного вмешательства. Такие приборы будут эффективными в помещениях с небольшой площадью. Они чаще всего используются в качестве дополнительного источника отопления, поскольку не отличаются высокой мощностью;
• принудительная конвенция. Система дополнительно оборудуется тангенциальным вентилятором, который улучшает циркуляцию воздуха. Такие приборы могут использоваться в качестве основного источника отопления благодаря своей высокой мощности.
