Теплоизоляция и шумоизоляция труб отопления

Шумоизоляция элементов отопления

В отдельных случаях магистраль является не источником звуков, а проводником. Через нее в квартиру доносятся разговоры соседей, плач детей и лай собак. Решить проблему поможет шумоизоляция труб в квартире.

Стены и перекрытия способны задерживать звуки. Плотное размещение труб в перегородках позволяет поглотить часть шумов. Для этого силиконом (герметиком) заполняются щели, образовавшиеся вокруг труб.

Биметаллические радиаторы отопления передают звуковые волны даже через толстые стены. Радикальный способ решения проблемы – установка современных чугунных радиаторов. Чем тяжелее вес изделия, тем оно меньше подвергается вибрации. Следовательно, звукопроводность чугунных батарей сводится к минимуму.

Другой способ — установка экрана на радиаторы. Специальную решетку изготавливают из листа ДСП либо фанеры. На внутреннюю сторону закрепляется слой плотной ткани. Минвата для звукоизоляции – одно из лучших решений. В случае ее отсутствия можно использовать другие высокотемпературные материалы. По бокам проема радиатора устанавливаются крепления, на которые монтируется экран. Пространство сверху и снизу желательно оставить открытым для свободной циркуляции воздуха. Недостаток такого способа заключается в том, что решетка вместе с шумом поглотит часть тепла, что увеличит расходы на отопление.

Как самому сделать звукоизоляцию с использованием шумоизоляционных материалов и короба

Ситуация, когда от шума в канализационном стояке страдают жильцы нижних этажей недавно сданных в эксплуатацию многоэтажек, встречается довольно часто в случаях, если для стояка используют обычный тонкостенный трубопровод из серого ПВХ вместо дорогого чугуна или бесшумных труб.

Для подавления шумов наиболее эффективно использовать комбинированный метод — обмотать трубы звукоизолирующим материалом и смонтировать гипсокартонный короб, который устанавливают в подавляющем большинстве случаев в квартирах и частных домах. Для покрытия стоякового трубопровода используют один из перечисленных выше методов звукоизоляции при помощи листовых материалов на полимерно-битумной основе, трубных утеплителей рулонного типа или скорлупы подходящего диаметра.

Шумоизоляция канализационного стояка в квартире своими руками не представляет сложностей, работы по намотке (одеванию скорлупы) и креплению изолятора занимают считанные минуты. После подготовки труб можно приступить к монтажу гипсокартонного короба, для выполнения работ потребуется специальный и стандартный строительный инструмент: перфоратор, углошлифовальная машинка, металлический уровень, дюбеля с крепежными винтами и саморезы для прикручивания гипсокартона, рулетка, карандаш, а также сам профиль и гипсокартонные листы. Обычно работы по устройству гипсокартонного короба проводят подготовленные специалисты, чаще всего их монтируют перед укладкой плитки сами плиточники или строители столярных специальностей.

Для неподготовленного домовладельца даже при наличии необходимого инструмента провести данные работы с высоким качеством довольно сложно, основная проблема заключается в лючках, для которых надо сделать обрешетку и установить их на уровне нижнего шва плитки, которая будет укладываться впоследствии, для придания облицованной поверхности гармоничного и эстетичного вида.

Рис. 9 Монтаж гипсокартонного короба – основные этапы

Если высота размещения ревизионного люка не имеет большого значения и у домовладельца имеется необходимый строительный инструмент, можно зашить нишу или сделать короб самостоятельно, используя следующую последовательность операций обшивки одиноко расположенной стояковой трубы:

  • С помощью строительного уровня проводят разметку на полу, боковых стенах и потолке с таким расчетом, чтобы расстояние до трубы было не меньше 50 мм.
  • Вырезают отрезки направляющего профиля ПН нужного размера и прикручивают его к полу, стенам и потолку винтами. Для этого прикладывают профиль к линии разметки, сверлят перфоратором сквозь него отверстие в бетонной плите и забивает молотком дюбель с саморезом.
  • После крепления пристеночных направляющих устанавливают на углы вертикальную опору, состоящую из одного или двух (для повышения жесткости скрепляют вместе под углом 90 градусов отрезки стоечного металлопрофиля ПС) профилей, прикручивая их саморезами.
  • По завершении монтажа вертикальных направляющих размещают горизонтальную обрешетку из отрезков профиля ПС, которую прикручивают саморезами к вертикальным опорам на углах и около стен, расстояние между отрезками не должно быть более 600 мм.
  • Затем вырезают из листов гипсокартона панели необходимого размера, их прикручивают к профилю саморезами с помощью шуруповерта с шагом не более 150 мм.

Рис. 10 Бесшумная канализация

Звукоизоляция стояка канализации актуальна в современных многоквартирных домах высокой этажности, где трубопровод выполнен из тонкостенных ПВХ труб, издающих громкий шум при прохождении по ним сточных вод. Для борьбы с данным негативным явлением используют бесшумные трубы, рулонные или трубчатые шумоизоляторы, утеплители, которые вместе со стояком размещают в гипсокартонных коробах.

Чем утеплить трубы отопления на улице своими руками

Чтобы правильно выбрать трубный утеплитель, нужно знать, какие виды теплоизоляции для труб отопления существуют, и каковы особенности каждого из них.

По способу монтажа:

жесткие листовые утеплители. К ним относятся: пенопласт и пенополистирол. Несмотря на высокие теплоизоляционные свойства, монтаж таких утеплителей достаточно сложен с точки зрения обеспечения герметичности утепления;

рулонные утеплители. В их числе: полиэтилен (используется в качестве дополнительного составляющего утепления), фольгированный пенофол, вата (минеральная и стекловата). Применение рулонных материалов требует обустройства их надежного крепления к трубе;

сегментные (кожуховые) утеплители. Таких утеплителей есть две разновидности: жесткие – скорлупы из пенополистирола, пенополиуретана (ППУ) или пенопласта, и мягкие – полимерные трубы. Преимущество сегментных материалов в том, что они отлично держат форму, просты в монтаже и обеспечивают нужный уровень герметичности прилегания теплоизоляционного материала к трубе отопления;

напыляемые утеплители в т.ч. термокраска. Пеноизол отлично зарекомендовал себя в качестве напылителя, поскольку позволяет изолировать даже мелкие щели. Таким же свойством обладает и термокраска. Единственный минус этих материалов они довольно дороги и их самостоятельное нанесение проблематично.

Теплоизоляция труб отопления жесткими, мягкими и напыляемыми утеплителями

По виду утеплителя:

пенопласт и пенополистирол. Обладают наилучшими характеристиками с точки зрения сохранения исходной температуры теплоносителя. Их применение в виде скорлупы упрощает монтаж и обеспечивает надежную защиту системы;

Теплоизоляция для труб отопления — скорлупа из пенопластаТеплоизоляционный материал для труб отопления — пенопласт и пенополистирол

вата (минеральная, стекловата). Может применяться как рулонный и как секционный материал. Вне зависимости от вида и конфигурации ватный утеплитель для труб отопления имеет существенный недостаток, который заключается в том, что вата гигроскопична. Т.е. она нуждается в дополнительной защите от влаги. При намокании вата теряет свои свойства. Поэтому зачастую секции имеют дополнительную защиту в виде фольгированного слоя. Зато вата отлично подходит для теплоизоляции труб в подвале или на чердаке.

Теплоизоляция для труб отопления — кожух из минеральной ватыТеплоизоляция для труб отопления — оболочка из фольгированной базальтовой ваты

пенофол фольгированный. Из-за малой толщины используется преимущественно для утепления труб внутри помещения.

Теплоизоляция для труб отопления — пенофол фольгированныйУтепление труб отопления пенофолом

полиэтилен вспененный – (EPE, ППЭ) пенополиэтилен для труб.

Теплоизоляция для труб отопления — полиэтилен вспененный (ППЭ)Утеплитель для труб отопления — пенополиэтилен трубный

Как можно сделать?

Для уменьшения уровня шума в санузле можно:

  • Обернуть трубу стояка и все прилегающие узлы (в том числе участки, проходящие через перекрытия и стены) пористым, хорошо поглощающим звук материалом. Если он будет иметь фольгирование, одновременно будет выполняться и теплоизоляция труб;
  • Устроить вокруг стояка короб из жесткого материала (гипсокартон, ДСП, ДВП, ОСБ, дерево) и наполнить его поглощающим звук сыпучим материалом. При этом также необходима обмотка участков коммуникаций, проходящих через строительные конструкции;
  • Заменить обычные пластиковые стояки на специальные «бесшумные» трубы;
  • Закрепить конструкцию с помощью хомутов или демпферных колец с резиновыми или другими упругими вкладками.

Возможна также комбинация способов, например, крепление стояка с помощью хомута, обертывание трубы и всех соседних участков, заключение обернутого стояка в короб с сыпучим звукопоглотителем.

Топ-5 лучших статьи

Сколько стоит звукоизоляция спальни 12 м2/детской 15 м2/кабинета 8 м2?

Вечеринки, громкие разговоры и смех хороши до поры до времени. Рано или поздно хочется уединиться в тишине, в собственной комнате.

Подробнее…

Как звукоизолировать студию звукозаписи

Уровень децибелов в студиях звукозаписи порой зашкаливает. Репетиции, запись, сведение, озвучивание, дубляж – все это доставляет немалые неудобства соседям, если звук просачивается через стены, пол или потолок.

Подробнее…

Что такое бутиловая лента

Бутиловая лента – это современный герметизирующий материал, который широко используется в частном и коммерческом строительстве.

Подробнее…

Как рассчитать количество материалов для шумоизоляции квартиры

Итак, вы приняли решение сделать в квартире шумоизоляцию. Сколько это стоит? Зная площадь помещения, можно с высокой точностью рассчитать количество материалов, а затем и бюджет. Рассмотрим базовые принципы расчета на примере стандартной комнаты.

Подробнее…

Что нужно знать про индекс звукоизоляции, когда делаешь шумоизоляцию

В системы звукоизоляции включают звукоизолирующие и шумопоглощающие материалы, которые действуют по-разному. Определить эффективность звукозащитной конструкции помогают общепринятые показатели – индекс звукоизоляции и коэффициент шумопоглощения.

Подробнее…

Топ-5 лучших статьи

Сколько стоит звукоизоляция спальни 12 м2/детской 15 м2/кабинета 8 м2?

Вечеринки, громкие разговоры и смех хороши до поры до времени. Рано или поздно хочется уединиться в тишине, в собственной комнате.

Подробнее…

Как звукоизолировать студию звукозаписи

Уровень децибелов в студиях звукозаписи порой зашкаливает. Репетиции, запись, сведение, озвучивание, дубляж – все это доставляет немалые неудобства соседям, если звук просачивается через стены, пол или потолок.

Подробнее…

Что такое бутиловая лента

Бутиловая лента – это современный герметизирующий материал, который широко используется в частном и коммерческом строительстве.

Подробнее…

Как рассчитать количество материалов для шумоизоляции квартиры

Итак, вы приняли решение сделать в квартире шумоизоляцию. Сколько это стоит? Зная площадь помещения, можно с высокой точностью рассчитать количество материалов, а затем и бюджет. Рассмотрим базовые принципы расчета на примере стандартной комнаты.

Подробнее…

Что нужно знать про индекс звукоизоляции, когда делаешь шумоизоляцию

В системы звукоизоляции включают звукоизолирующие и шумопоглощающие материалы, которые действуют по-разному. Определить эффективность звукозащитной конструкции помогают общепринятые показатели – индекс звукоизоляции и коэффициент шумопоглощения.

Подробнее…

Звукозащита канализационных труб – рекомендованные покрытия

Шумоизоляция ПВХ и полипропиленовых канализационных труб в квартире выполняется разными материалами. При этом наибольшей популярностью пользуются рулонные пленки, звукоизолирующая лента и изделия из вспененного полиэтилена

Важно! Не применяйте для шумоизоляции монтажную пену. Она способна сильно передавать по дому либо квартире звуковые колебания

Такой вариант защиты от шума принесет больше проблем, чем пользы.

Самый эффективный материал для шумоизоляции – вспененный полиэтилен. Он не только защитит вас от посторонних шумов, но еще и исключит вероятность появления грибков и плесени в туалете, конденсата на канализационных трубах. Кроме того, такое покрытие выполняет функцию качественного теплоизолятора. Вспененный полиэтилен выпускается в виде пленки с внутренним и наружным слоями. Здесь есть один нюанс. Если вы хотите добиться максимального результата звукоизоляционных мероприятий, приобретайте материал с жестким внешним слоем. Подобное покрытие будет эксплуатироваться по-настоящему долго.

Эффективнее всего для шумоизоляции вспененный полиэтилен

Звукоизоляционные ленты также пользуются заслуженной популярностью среди отечественных потребителей. С ними очень просто работать. Все мероприятия по шумозащите туалета выполняются своими руками. Вам достаточно будет обернуть в несколько слоев канализационные трубы или стояк такой лентой, чтобы избавиться от надоедливого гула системы

Здесь важно только одно. Ленту следует оборачивать как можно более плотно

Кроме того, при выборе описываемого материала необходимо обращать внимание на величину децибел, которые может поглотить покрытие. Этот показатель как раз и определяет эффективность использования звукоизоляционных лент

«Бесшумные» трубы

Это, пожалуй, самый надежный и современный способ удаления шума в канализации, однако он доступен только на стадии устройства системы слива или ее капитального ремонта. Более того, при обустройстве канализации в многоквартирных домах подобная система эффективна только при условии использования хотя бы на двух-трех соседних этажах.

Принцип «бесшумных» труб – использование многослойной конструкции самой трубы плюс специальные шумопоглощающие крепежи.

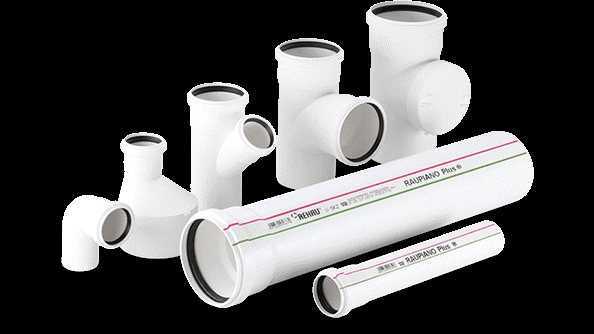

В нашей стране достаточно широко представлена система Rehau Raupiano, которая включает большое разнообразие труб разного диаметра, длины и назначения, соединений для них и креплений.

Также есть системы Ostendorf, Waving и Политэк (Россия).

С помощью такой «бесшумной» продукции можно полностью сформировать домашние коммуникации, как показано на схеме ниже.

Более подробно узнать об особенностях трубных коммуникаций компании Рехау можно из видео-записи семинара, посвященного именно бесшумной канализации.

Сравнение характеристик утеплителей труб отопления

Таблица 1. Сравнительная таблица характеристик разных утеплителей для труб отопления и ГВС
Характеристики Минеральная вата Пенополистирол Пенополиуретан Вспененный каучук Вспененный полиэтилен
Теплопроводность, Вт/м*К 0,04 0,035-0,04 0,022-0,03 0,038-0,045 0,032
Плотность, кг/м3 105-135 35-40 60 65 35
Водопоглощение, % 10-15 4 1-2 0,6 0,6
Температура применения, С0 От -180 до +680 От -60 до +75 От -180 до +140 От -60 до +105 От -80 до +100
Простота монтажа Может требовать намотки, фиксации стяжками, проволочными кольцами Склеивается, стягивается крепежными бандажами или собирается в короб Надевается на трубу, фиксируется термолентой Фиксируется на клей или с помощью зажимов Крепится с помощью клея, скотча
Химическая и биостойкость высокая высокая высокая высокая высокая
Горючесть НГ Г3-Г4 Г2-Г4 Г1 Г1

Преимущества применения вспененного полиэтилена для теплоизоляции труб отопления очевидны. Утеплитель из вспененного полиэтилена выигрывает по эксплуатационным, физическим и экономическим свойствам. Он универсален, энергоэффективен, сохраняет теплозащитные свойства в течение срока службы, применяется на объектах средней и низкой ценовой категории за счет доступной стоимости.

Завод технической изоляции ТЕПЛОФЛЕКС производит трубки из вспененного полиэтилена различного диаметра и толщины, предназначенные для теплоизоляции труб отопления и ГВС. Работаем с мелким и крупным оптом. Осуществляем доставку по России.

Телефон отдела продаж: +7 (495) 220-13-72

Другие сферы применения вспененной изоляции:

  • Утепление водопроводных труб
  • Звукоизоляция канализационных труб
  • Теплоизоляция для медных труб кондиционера

Нужно ли утеплять трубы отопления и что это дает?

Теплоизоляция для труб отопления позволяет:

уменьшить потери тепла в тех местах, где трубы проходят по земле, смонтированы воздушным (наземным) способом или расположены в неотапливаемом помещении;

предотвратить замерзание жидкости, которая является теплоносителем (размерзание чревато прорывом трубы);

снижение вероятности появления коррозии на поверхности трубы (для металлических трубопроводов);

экономия средств на обогрев дома.

Таким образом, чем надежнее будет утеплена система отопления, тем больше тепла достанется пользователю (выше КПД), и тем меньше придется платить за газ для отопления (или за электричество, если электрокотел).

Ввиду того, что по системе отопления движется теплоноситель, задача трубного утепления сводится к минимизации теплопотерь и предотвращения разрыва системы вследствие ее перемерзания.

Популярным решением в этом случае является применение теплоизоляционных материалов. Это наиболее бюджетный и простой с точки зрения самостоятельной реализации способ утепления.

Полезные советы

Когда вы планируете делать шумоизоляцию стояка, то важно обращать внимание на мелочи. Все дело в том, что даже самая незначительная мелочь может повлиять на качество

Как утверждают специалисты, прежде чем начать выбирать, звукоизоляция фановой трубы должна проводиться с правильными материалами, а значит, не помешает сопоставить все за и против.

Дело в том, что если в квартире необходимо менять старые чугунные трубы, то желательно изначально выбирать правильные материалы. Для долговечного использования стояка без лишних проблем и шумов предпочтение стоит отдавать бесшумным трубам, которые по характеристикам не уступают чугунным.

Однако стоит понимать, что применение таких материалов достаточно затратно, поэтому не всем по карману.

Вариантов материалов на самом деле предостаточно и можно подобрать именно то, что будет подходить по всем параметрам. Технология монтажа звукоизоляции для стояка проста и в ней нет ничего такого, что нельзя было бы сделать самостоятельно.

Благодаря простоте установки, можно не прибегать к вызову мастера и оплачивать услуги монтажа. Достаточно иметь базовое понимание размеров и способов работать с инструментами.

Как утеплить трубы отопления своими руками

Последовательность действий в виде пошаговой инструкции:

расчет и покупка теплоизоляционного материала;

обмотка трубы фольгированным скотчем или фольгой. Фольга выполняет функцию отражателя тепла;

установка утеплителя вокруг трубы. Секционный жесткий (кожух) или мягкий утеплитель просто «одевается» на трубу. Что касается мягких материалов, то их нужно нарезать заготовками, по ширине равными диаметру трубы. Далее обмотать вокруг трубы и зафиксировать скотчем, проволокой или пластмассовыми хомутиками. С жестким утеплителем сложнее всего. Из него нужно создать короб вокруг трубы (или использовать трубные скорлупы соответствующего диаметра);

осмотреть утепленную трубу на предмет наличия «мостиков холода» и устранить их;

закрепить теплоизоляционный материал на трубе с помощью сантехнического или металлизированного скотча;

в случае необходимости покрыть теплоизоляционный материал защитным материалом (пленкой) и заделать стыки скотчем.

Затраты по утеплению труб отопления, несмотря на их первоначальную величину, довольно быстро окупаются путем экономии на оплате счетов за обогрев дома.

Звукоизоляционный тюнинг канализации ↑

Правильно установив трубы, мы минимизируем возможную вибрацию, но полностью решить вопрос не сможем. В помощь нам — современные методы и материалы звукоизоляции, «шумка». Хорошая звукоизоляция канализационного стояка может быть достигнута путём изоляции самих труб (что не всегда возможно сделать полностью) или шкафа, в котором располагаются коммуникации (если он есть). А лучше всего — и того и другого.

Замкнутые тепло-звукоизоляционные оболочки для трубопроводов. Бывают они разных диаметров, в том числе и под размеры канализации. Применять жёсткие пенопластовые и минераловатные оболочки-скорлупы внутри дома сложно, они имеют слишком большой диаметр и более подходят для наружной прокладки. Лучше всего подходит изоляция из вспененного полиэтилена, при этом разные производители дают своим изделия всякие красивые названия, но суть и характеристики у них одни и те же. Мягкая трубчатая оболочка имеет продольный надрез, его нужно открыть полностью, надеть изолятор на стояк и заклеить разрез армированным строительным скотчем.

Оболочки из вспененного полиэтилена бывают разных диаметров. Рекомендуется звуко- и теплоизолировать не только стояки, но и вообще все трубы (водопровод и отопление в том числе) в доме или квартире

Стояк можно просто замотать рулонным вспененным полиэтиленом, это неудобно, хотя зачастую обходится немного дешевле.

Если уж решили замотать трубы в рулонный вспененный политэтилен, делайте это со всеми коммуникациями

Рулонная минеральная или стеклянная вата тоже сойдёт в качестве внешней звукоизоляционной оболочки. Проблема только в том, чтобы её хорошо закрепить.

Сойдёт и стекловата, но закрепить её следовало бы получше, чем на фото, мягкий материал имеет свойство оседать со временем

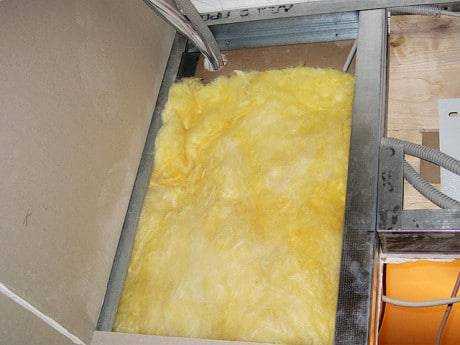

Шумоизоляция шкафа. В большинстве новых квартир зона, где располагаются вертикальные трубопроводы, отделена от туалета хилым каркасиком, обшитым в лучшем случае ДСП, а то и двухмиллиметровым ДВП. Неудивительно, что слышимость отличная. В ходе ремонта, даже косметического, большинство хозяев переделывает либо усиливает каркас (закладывать кирпичом или блоками не рекомендуем), обшивает гипсокартонном, облицовывает плиткой или зашивает пластиковыми панелями. Вне зависимости от типа отделки рекомендуем звукоизолировать шкаф, проложив между элементами каркаса утеплитель. Это может быть минеральная либо стеклянная вата, вспененный пенополиуретан, обычный пенопласт.

Стекловата — материал мягкий, склонный к проседанию со временем. Её следует располагать в секциях каркаса высотой не более метра либо крепить к жёстким конструкциям

Особо отметим, что лючок для ревизии также должен быть хорошо шумоизолирован, по его контуру желательно разместить резиновые прокладки, как в дверном полотне.

На этом объекте работают ответственные строители: все трубы аккуратно шумо- и теплоизолированы, в каркас дверцы для лючка уже вставлен лист пенопласта

Причины возникновения шума в канализации

Шум в канализационном стояке может быть вызван неподходящим уплотнителем, непрочными стенками труб, неправильным размещением труб в комнате или материалом, который применяли для изготовления сливной системы. К причинам звуковых колебаний относят движущуюся жидкость в стояке, из-за которой возникают вибрации, причиняющие дискомфорт. Шум может вызвать проблемы с психическим и физическим состоянием человека, проживающего в доме.

Кроме этого, происходит соприкосновение сливной воды с воздухом, находящимся в стояке. Звук становится громче, когда скорость движения воды увеличивается. По этой причине жители квартир, расположенных на первых этажах, больше страдают от возникновения шума в канализации.

Почему пластик шумит

ПВХ-конструкция шумит при падении твердых частиц и их ударов о стенки труб. Неприятные звуки могут быть вызваны ветром, проникающим через канализационный стояк, или вибрациями строения.

Из-за особой структуры чугун эффективно гасит возникающие внутри стояка звуковые вибрации.

Почему чугун не шумит

Материал является сплавом зернышек с разными свойствами и составом. Эти частицы соприкасаются друг с другом и нейтрализуют вибрацию. В водосточной трубе из чугуна за короткий промежуток времени начинает образовываться налет на внутренних стенках, что дополнительно сокращает силу вибрационных волн.

Об инфразвуках

В канализационной трубе может происходить механический резонанс, представляющий собой резкое возрастание амплитуды колебаний, частота которых является инфразвуковой. Из-за диаметра трубы, который меньше длины инфразвука, звук не успевает отойти от трубы и уничтожается. Здание хорошо принимает колебания, поэтому вибрации трубы канализации в ванной и в туалете распространяются по конструкции.
