Монтаж греющего кабеля для обогрева труб внутри и снаружи

Виды греющего кабеля

                Существуют разные конструкции греющего кабеля:

Резистивный

Самый простой вариант конструкции. Имеет строго определенную длину, не позволяет обрезать или соединить несколько кусков, так как сопротивление либо слишком уменьшится, что создаст аварийную ситуацию для электрического провода и аппаратуры, либо увеличится и резко уменьшит эффективность работы кабеля. Есть конструкции с одним и двумя проводниками. Первый вариант требует укладки в сложенном пополам виде, так как концы должны быть подключены в одной точке. Второй вид можно укладывать как угодно, так как двойной проводник представляет собой один провод, который попросту проходит до конца и возвращается назад.

Резистивный кабель имеет массу недостатков, но его привлекательность для пользователя заключена в низкой стоимости.

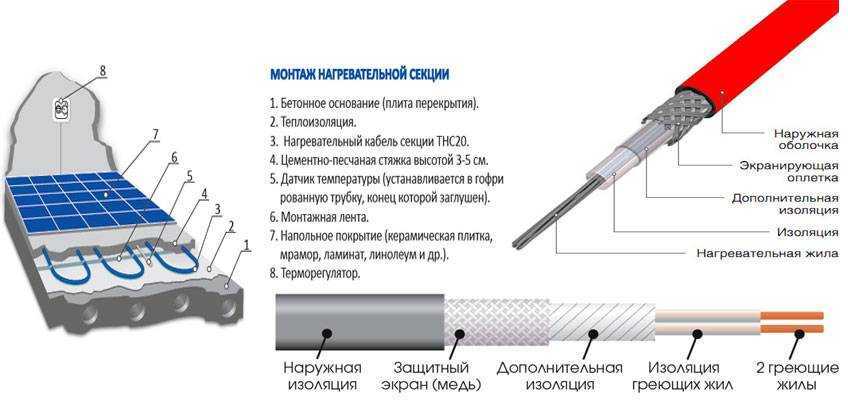

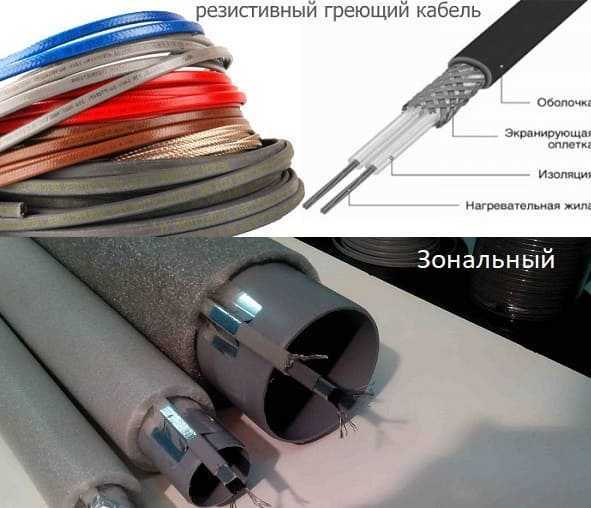

Резистивный и зональный греющий элемент

Зональный

               Конструкция зонального вида представляет собой двойной проводник в изоляции, вокруг которого равномерно обмотана греющая нихромовая нить. Она через равные промежутки соединена с проводниками, что позволяет получить соответствующие зоны нагрева. Такая система не зависит от длины контура и может греть трубопроводы любых размеров. Применение зонального типа облегчает монтаж греющего кабеля на канализационную трубу и дает некоторые преимущества:

• стартовые токи отсутствуют;
• при повреждении нихромовой нити на отдельном участке, остальная часть кабеля продолжает работать;
• мощность нагрева не зависит от длины контура;
• характеристики не меняются со временем.

Недостатками можно считать опасность местного перегрева участка кабеля и возможность его повреждения во время монтажа. Цена такого нагревателя несколько выше, чем у резистивных типов, но значительно ниже, чем у саморегулирующихся конструкций.

Саморегулирующийся

                Саморегулирующий кабель состоит из двух проводников, на которые напрессована полимерная греющая матрица, защищенная двойным слоем внутренней изоляции, медным экраном и внешним защитным изоляционным слоем. Особенность его работы состоит в способности создавать свою температуру на разных участках кабеля в зависимости от внешних условий. Чем ниже температура, тем сильнее тепловыделение в данной точке. Самогреющий кабель для канализации представляет наиболее эффективное решение проблемы перемерзания трубопровода, но его стоимость существенно выше, чем у более простых конструкций.

Греющая пленка

 В самых сложных случаях используют греющую пленку. Она обертывается вокруг трубы, обеспечивая равномерный прогрев всей поверхности. Это позволяет получить максимальную эффективность обогрева, но значительно усложняет и замедляет монтажные работы. В то же время, пленка потребляет гораздо меньше электроэнергии, что позволяет значительно снизить расходы. Учитывая, что монтировать систему приходится один раз, а платить за использованные ресурсы — постоянно, подогрев канализационных труб с помощью пленки можно считать вполне удачным вариантом.

Монтаж и подключение греющего кабеля своими руками

                Установка
греющего элемента не представляет особой сложности. Удобнее всего выполнять
работы во время монтажа системы, чтобы не пришлось раскапывать уже использующиеся
трубы. Если планируется обогревать систему снаружи, перед монтажом утеплителя
вдоль трубопровода укладывают нагреватель и фиксируют его скотчем.
Устанавливать самогреющий
кабель для канализации внутри трубы несколько сложнее, так как надо
совмещать укладку системы к установкой нагревателя

Важно довести элемент до
самого отверстия слива,
которое является участком, подверженным воздействию холода

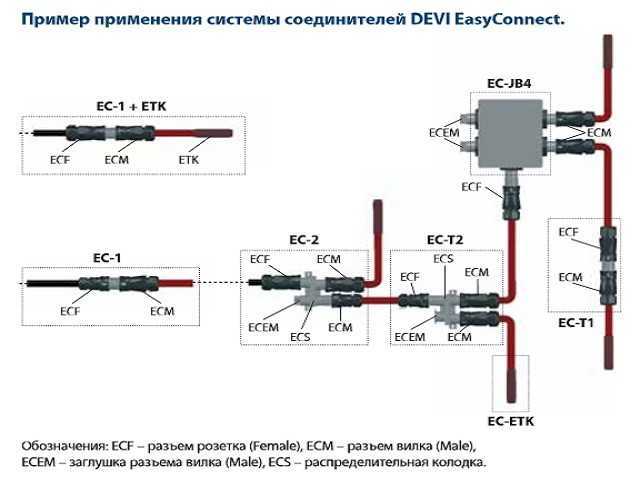

                Соединения необходимо изолировать термоусадочной трубкой, которую нагревают горелкой или строительным феном. Для ввода используется косой тройник с заглушкой, в которой изготавливается отверстие. Через него вводится нагреватель, отвод заполняется теплоизолятором, стойким к высоким температурам. Необходимо следить, чтобы участки нагревателя нигде не пересекались и располагались равномерно, без скоплений и пустых участков.

Особенности разморозки пластиковых труб

Способы, которые подходят для металлической канализации, не подойдут для пластиковых. Нельзя пустить ток по полиэтилену, или нагреть их горелкой. Для пластиковой канализации отлично подходит способ с горячей водой.

В каждом доме найдется шланг для полива. Можно также использовать металлопластиковую трубу меньшего размера, но ее применение целесообразно только на небольшом участке. Обычный пластмассовый шланг в данном случае тоже не подойдет. Необходимо взять жесткий, но достаточно гибкий шланг, который можно протолкнуть по всей длине трубопровода. Далее порядок действий будет следующим:

• Открыть запорную арматуру.
• Одним концом шланг прикручивается к крану с горячей водой, другой край вставляется в сточную систему.
• Теплая вода будет вытекать через оставленные зазоры между шлангом и трубой, поэтому стоит позаботиться о месте или ёмкости, в которую она будет вытекать.
• Под напором горячей воды лед быстро таит и пробивает затор.
• После полного устранения ледяного затора запорная арматура плотно закрывается, чтобы не допустить повторного промерзания системы.

Пролив горячей воды

Данный метод эффективен при небольших пробках на прямом участке трубопровода.

Для разморозки пластиковых труб можно применить еще один способ – использование ТЭНа. Проводиться следующие действия:

• Устройство закрепляется на жесткой платформе таким образом, чтобы его конец выступал над передней частью, а остальная находилась на креплении.
• По размерам трубы и длины канализации подготавливаем соответствующего размера электрический кабель.
• Соединяется кабель с ТЭНом, и тщательно изолируются клеммы.
• Впереди собранной конструкции устанавливается металлическая труба меньшего размера, чем сточная. Она будет играть роль проталкивателя.
• Всю конструкцию помещают в трубу, желательно со стороны септика.
• После установки нагревательной системы возле пробки, устройство подключается к электричеству.
• По мере таянья льда, ТЭН перемещается глубже до полного устранения пробки.

Установка обогревательной системы на поверхность трубы

При перемещении ТЭН необходимо отключать от электричества. Если ледяной затор возник рядом с подходящей системой к унитазу, можно попробовать нагреть воду внутри компакта обычным кипятильником.

Наконец, можно использовать для пластиковой сточной системы еще один способ, основанный на простейших законах физики. Если в доме найдется моток двужильного провода и умелые руки. То этот метод растопки льда в трубе для вас.

Вода – хороший электропроводник. Если подать в нее небольшой разряд тока, она станет нагреваться. Для этого нужно разъединить два электрода. Сделать это можно следующим образом:

• В жестком двужильном проводе при помощи ножа разъедините жилы так, чтобы одна была короче другой.
• Удалите несколько сантиметров с каждой из них изоляцию.
• Аккуратно загибаем и обматываем ее вокруг той части, что осталось изолированной.
• Намотайте освобожденные участки по очереди на провод. Расстояние между ними должно быть небольшое, но они не должны соприкасаться.

После того, как провод будет готов, один конец опускают в канализационную систему. Надо отметить, что перед ледяной пробкой всегда есть немного воды. В нее попадает очищенный конец провода, другой вставляется в розетку. Таким способом поступает ток, разогревает воду, которая в свою очередь растапливает лед. Продвигая по мере таянья пробки провод, можно полностью избавиться от нее.

Схема проведения электропровода

Проверить работу устройства можно с помощью обычной банки с водой. Опустите в нее один конец, другой подключите к розетке, в воде появятся небольшие пузырьки, будет слышно небольшое характерное гудение.

По мере таянья льда будет скапливаться вода. Ее необходимо откачивать, чтобы не появилось новой пробки в то время, как вы будете размораживать более глубокие слои затора.

Не стоит браться за этот способ разморозки, если плохо разбираетесь в электричестве.

Монтаж нагревательных кабелей

Желательно, чтобы монтажом нагревательной системы занимались специалисты, которые правильно рассчитают необходимые параметры обогрева и поставят систему, соблюдая все технические требования и меры безопасности. Здесь учитывается, что кабель соприкасается с водой и работает в воде от электричества, что при неправильной эксплуатации или установке может угрожать здоровью. Специалисты учитывают все нюансы установки, делают все быстро и профессионально.

При самостоятельной установке кабеля рекомендуется выполнение следующих правил:

1. Провести правильный замер трубы и отрезать нужный кусок изделия – длина должна совпадать с трубным диаметром.
2. Устанавливается тройник на месте введения кабельного изделия в трубу. При этом соблюдается строгая герметизация.
3. В переходник (сальник) вкручивают специальную врезку, в которую заводят нужную длину нагревательной конструкции.

При появившихся во время монтажных работ повреждениях кабеля, изделие рекомендуется заменить. Также не желательно самостоятельно заделывать порывы в изоляции, так как это может травмировать электрическим током.

Работу нужно делать внимательно и осторожно, чтобы не повредить покрытие изделия. Острые элементы резьбы при монтаже прикрывают специальной лентой

Правильно проведенные работы по монтажу порадуют зимой – напор будет отличным и вода никогда не замерзнет.

ВАЖНО! Категорически запрещается прокладывать нагревательный кабель сквозь запорные вентили – это способствует его повреждению.

Какой греющий кабель выбрать для подогрева канализационных труб

Для решения этого вопроса сравним достоинства и недостатки вышеперечисленных проводов для обогрева. Резистивные одно-, двухжильные и зональные можно обобщить из-за их схожести.

Резистивные и зональные греющие кабели

Достоинства резистивных (в том числе и зональных) греющих кабелей:

• Простота устройства;
• Сравнительно низкая стоимость;
• При длительном использовании стабильность удельного сопротивления;
• При правильном монтаже длительный срок службы.

Недостатки:

• Невозможность изменять длину (в зональных эта проблема частично решена, но длина меняется ступенчато);
• Необходимость наличия терморегулирующего устройства;
• При близком расположении греющих проводов, при их переплетении и даже при загрязнении поверхности изоляция значительно перегревается. Перегрев изоляции ведет к ее преждевременному старению и возможному замыканию;
• Требовательность к установке.

Саморегулирующий кабель

Достоинства саморегулирующего кабеля:

• Не требует отдельного терморегулятора;
• Возможность отрезать метраж любой длинны (не меньше 1,5м и не больше указанного в паспорте);
• При монтаже допускаются приближение и скрещивание проводов, что значительно упрощает прокладку;
• Регулирование температуры происходит самостоятельно в каждой точке, по всей длине. Это полностью исключает его перегрев;
• Температура поверхности по всей длине практически одинакова.

Недостатки:

По сравнению с резистивными, у этого изделия высокая стоимость.

Какие типы существуют

Даже в пределах своего класса различные модели греющего кабеля внутри трубы имеют небольшие, но важные различия.

Обычно мы спрашиваем диаметр трубы, длину обогреваемого участка, т.е. сколько нагревательного кабеля вы собираетесь проложить внутри трубы. Есть ли изгибы, нет ли незапланированных изгибов и прямых изгибов на 90°. Если да, то на каком расстоянии от впускного отверстия. В каком режиме должна работать система и каковы условия.

Саморегулирующиеся нагревательные кабели различаются по мощности и диаметру, даже если разница составляет 1,5 мм. Есть различия по жесткости, и внешнему изоляционному материалу: пищевой или бытовой.

Например, если у вас классический стандартный бытовой водопровод, то достаточно приобрести греющий кабель небольшой мощности. Даже минимальной мощности и экономичного саморегулирующегося кабеля будет достаточно, чтобы растопить окружающий лед, а напор воды очень быстро смоет его.

Более высокую мощность стоит учитывать, если у вас водопроводная труба большого диаметра, например, диаметром 40 и выше, это имеет смысл. Если вам нужен нагревательный кабель в канализации 110 и выше — необходима ещё, более высокая мощность.

Если у вас водопроводная труба небольшого диаметра —  следует искать греющий кабель с минимальным сечением, чтобы он не занимал внутренний диаметр трубы.

Если есть повороты, более мягкий кабель имеет гораздо больше шансов их преодолеть. Для длинных дистанций, от 15 м , жесткости обычно достаточно.

Основные маркировки

10SeDs2-CF -самый экономичный и самый продаваемый нагревательный кабель для помещений

SRF10-2CT самый дешевый отечественный, внутренний нагревательный кабель

15SeDs2-CF -мощный, пищевой, химически стойкий, подходит для труб большого диаметра

До 2013 года сертификация была обязательной для нагревательных кабелей, используемых в пищевых продуктах. Сертификации подлежали только греющие кабели с фторполимерной изоляцией. С тех пор эта сертификация была прекращена.

В настоящее время на рынке представлены модели греющих кабелей внутри трубы с фторполимерной изоляцией (с пищевым покрытием), которые легко пройдут эту сертификацию, и модели из обычного термопластика, полиолефина, которые ее не пройдут.

Маркировка

Несмотря на отзыв сертификата, рекомендуется использовать греющие кабели с фторполимерным покрытием (для пищевого применения) для обогрева пищевых труб и греющие кабели с термопластичным покрытием для бытового применения (например, для труб водоснабжения бани).

Как выбрать греющий кабель

Греющий кабель — тепловыделяющий кабель, предназначенный для обогрева конструкций и оборудования. Особую популярность приобрел в промышленности, где имеется необходимость в обогреве или защите от замерзания трубопроводов и технологических объектов. Часто применяется и в быту: обогрев полов, защита труб от замерзания, системы антиобледенения кровли в частных домах.

Выбор греющего кабеля зависит от области его применения. Для использования в жилых помещениях применяют двухжильные экранированные изделия как резистивного, так и саморегулирующего типа с полимерной изоляцией и оболочкой из бесшовного полиэтилена. А для подогрева, например, подземной канализации или устройства системы дренажа, экран не обязателен. Здесь главный критерий выбора – надежность и устойчивость к внешним воздействиям. Таким критериям соответствует саморегулирующий греющий кабель, характеристики которого такие: он не перегревается, частичное его повреждение не приводит к выходу из строя всей системы.

Для укладки в особо тяжелых условиях, например, на открытых площадях, для подпочвенного нагрева или во взрывоопасных зонах применяют кабели с бронью. Такие кабели покрыты снаружи цельной нержавеющей оболочкой, которая защищает от коррозии и грызунов.

Расчет мощности греющего кабеля производят индивидуально для конкретной ситуации.

• греющий кабель, мощность которого 35-60 Вт / м, используют для подогрева пластиковых желобов,
• мощность 50-70 Вт / м нужна для металлических подвесных желобов,
• металлические водостоки на кровле обогреваются кабелем мощностью 50-100 Вт / м.

Более точно рассчитать мощность кабеля можно, зная данные по теплоизоляции и конструкции крыши.

• на трубах малых диаметров достаточно 16-24 Вт при наружном монтаже кабеля, и всего 13 Вт при укладке внутри трубы,
• на трубах больших диаметров требуется 30-40 Вт при монтаже снаружи и всего 13 Вт для внутреннего монтажа.

Про характеристики греющего кабеля

Работа кабеля основывается на преобразовании электрической энергии в тепловую, и основной его характеристикой является мощность (чем выше мощность, тем больше теплоотдача).

Кабель состоит из:

• Внутренняя токопроводящая жила (сплав металлов с высоким электрическим сопротивлением).
• Оплетка токопроводящей жилы из полимера и проволочная оплетка из меди или алюминия.
• Оболочка из ПВХ от внешнего воздействия.

Производители выпускают линейку ассортимента из несколько видов кабелей с разными техническими характеристиками и конструктивными особенностями, в том числе кабели с одним или двумя жилами, с экраном или без. От этого зависит и цена самого кабеля. Наиболее дешевый — одножильный неэкранированный кабель (имеет минус — подверженность механическому воздействию).

Какой греющий кабель лучше? Про принцип действия

Греющие кабели разделяют на несколько видов и используют в соответствии со стоящими задачами. Резистивные кабели используют для систем теплых полов в домашних условиях и на улице, а также для обогрева труб диаметром не более 4 см. Следуя рекомендациям производителя, его можно уложить на любую поверхность. При правильном монтаже гибкого резистивного кабеля вы получите равномерный обогрев помещения. В остальных случаях: обогрев кровли, трубы большого диаметра, пандусы, промышленный обогрев, рекомендовано использовать саморегулирующийся кабель с применением специальных термостатов и датчиков для измерения внешней температуры и своевременного включения обогрева.

Резистивный кабель:

Наиболее простой и недорогой в производстве кабель, который отличает высокое удельное тепловыделение, из плюсов — сохранение технических характеристик на протяжении всего срока эксплуатации. Поскольку кабель имеет постоянную мощность, в продажу он поступает готовыми секциями фиксированной длинны. Это накладывает свои ограничения: нельзя укорачивать готовую секцию, это приводит к повышению тепловыделения вдвое, перегоранию изоляции и выходу из строя всей системы.

Виды кабеля

Кабель для обогрева канализационных труб можно разделить на две категории.

Резистивный

Что происходит, когда мы пропускаем ток через проводник, обладающий ненулевым электрическим сопротивлением? На проводнике выделяется тепло. Его температура повышается до того момента, пока количество генерируемого им тепла не уравняется с отдаваемым в окружающую среду.

Из закона сохранения энергии следует, что электрическая мощность любого прибора прямого нагрева в точности равна выделяющейся на нем тепловой мощности. Сравнительно несложный расчет позволяет на основе удельного сопротивления проводника и подающегося на него напряжения подобрать такую его длину, при которой нагрев будет эффективным против намерзания льда, но безопасным для изоляции кабеля и обогреваемых труб.

Именно так устроен резистивный греющий кабель.

Резистивный кабель может быть одножильным и двужильным:

• В первом случае греющий кабель образует замкнутый контур, начало и конец которого подключаются к источнику питания;
• Во втором случае кабель запитывается с одной стороны, а вторая комплектуется концевой муфтой — перемычкой между жилами.

Несколько разновидностей резистивного кабеля.

У резистивного кабеля вне зависимости от количества жил есть ряд довольно неприятных недостатков:

1. Он потребляет постоянное количество электроэнергии вне зависимости от уличной температуры. Нужен обогрев или нет — пока кабель подключен к сети, вы будете оплачивать израсходованную им энергию в полном объеме;
2. Он продается секциями фиксированной длины. Размер секции подбирается под ваши потребности с определенным шагом в зависимости от удельного сопротивления кабеля; однако отрезать лишний участок вы не можете;
3. Перехлест кабеля с большой вероятностью приведет к перегреву и расплавлению изоляции, а то и пластиковой канализационной трубы.

Саморегулирующийся

Саморегулирующийся греющий кабель — революционное решение, лишенное всех недостатков резистивного обогревателя. Как он устроен?

Между двумя токопроводящими медными жилами с низким удельным сопротивлением внутри полимерной изоляции размещена саморегулирующаяся матрица. Как правило, она представляет собой полимер с высоким коэффициентом температурного расширения, смешанный с мелкодисперсным проводящим наполнителем (например, частицами графита).

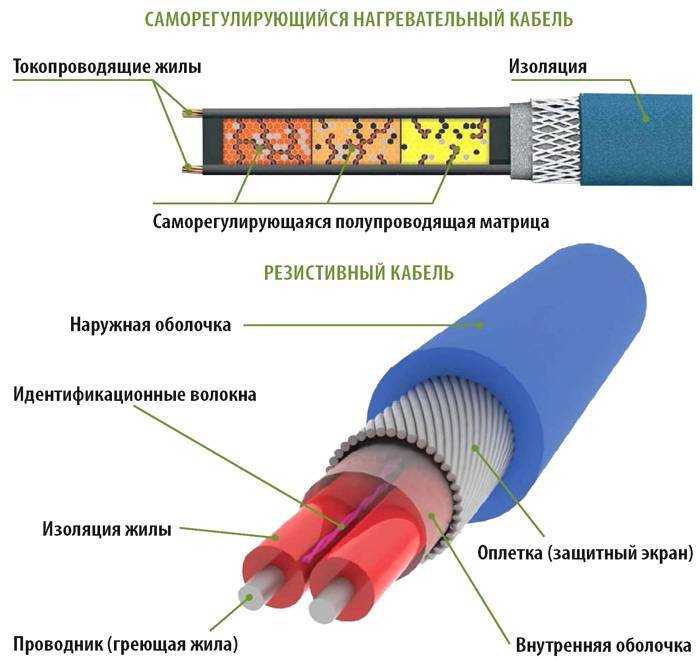

Устройство саморегулирующегося кабеля.

Как это работает?

• При нагреве участка матрицы полимер расширяется; при этом частицы проводника удаляются друг от друга, теряя электрический контакт между собой. Сопротивление матрицы увеличивается, что приводит к падению тока, текущего через нее, и к уменьшению тепловыделения на соответствующем участке;
• При охлаждении матрица сжимается. Это приводит к сближению проводящих частиц и к разогреву участка кабеля.

Работа саморегулирующейся матрицы.

Что это дает?

1. Кабель уменьшает потребление энергии при высокой уличной температуре, весьма ощутимо экономя электроэнергию;
2. Он может нарезаться секциями произвольного размера; при этом концевая муфта не нужна: достаточно изолировать отрезанный конец;
3. При перехлесте или в случае, если какой-то участок окажется теплоизолированным, соответствующая секция матрицы просто прекратит нагреваться. Раз так — кабелю не грозит перегрев.

Основные этапы укладки греющего кабеля

В частных домах и на производстве монтаж обогрева осуществляют на этапе утепления труб канализации. Нужно надежно загерметизировать стыки, чтобы избежать просачивания влаги. Кабель можно прокладывать по наружной стороне трубопровода (под теплоизоляцией) или внутри него.

Внутренний монтаж

Такой способ обогрева системы канализации имеет гораздо больше недостатков:

• Увеличивается риск засора;
• Греющий кабель постоянно подвергается агрессивной среде стоков (соответственно нужно раскошеливаться на покупку с более устойчивой внешней оболочкой);
• Применять такой способ на протяженных коммуникациях крайне сложно;
• Необходимо наличие дополнительного тройника.

Однако способ прокладки внутри трубы иногда может стать единственно возможным решением. Достоинства:

• Можно обогревать трубы с низкой теплопроводностью или старые системы со значительными отложениями на стенках;
• Удобно обогревать частично в местах прохода канализации через фундамент;
• Удобно обогревать водопровод и водостоки без теплоизоляции.

Основные этапы монтажа:

1. Для того чтобы внедрить кабель в канализацию устанавливают специальную муфту-ниппель.
2. Если нет тройника или отверстия для ревизии, можно вырезать небольшой участок, а потом смонтировать переходник нужного диаметра.
3. Ввести на нужную глубину кабель.
4. Канализационную трубу необходимо загерметизировать. Нужно завинтить гайку с ниппелем и проверить герметичность.
5. Подключить кабель к электросети. Для этого заблаговременно необходимо предусмотреть штепсельную розетку поблизости или автоматический выключатель.

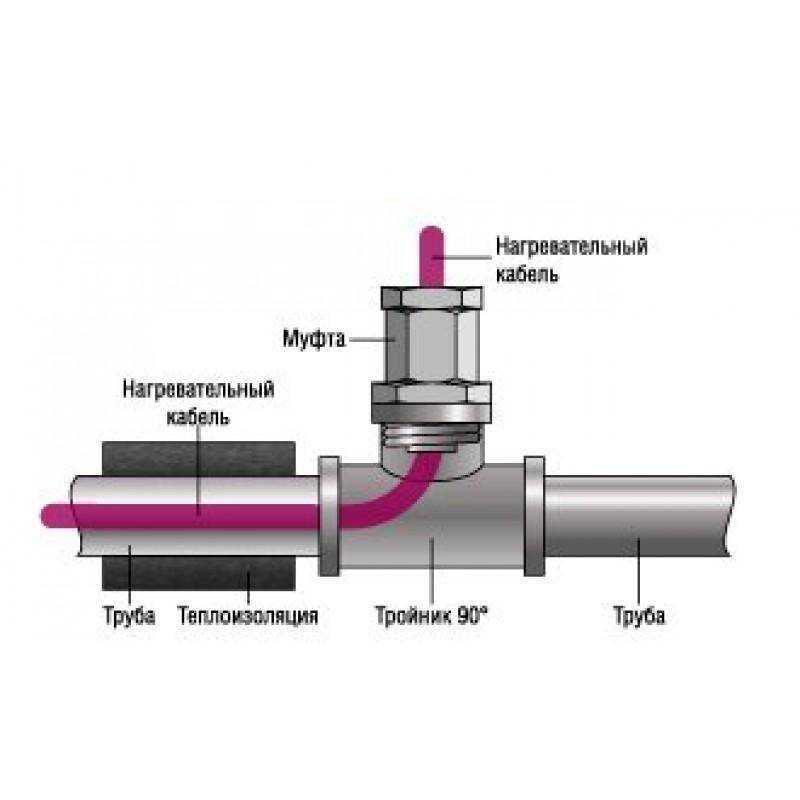

Рисунок 7. Основные этапы монтажа обогревательного саморегулирующего кабеля внутри трубы

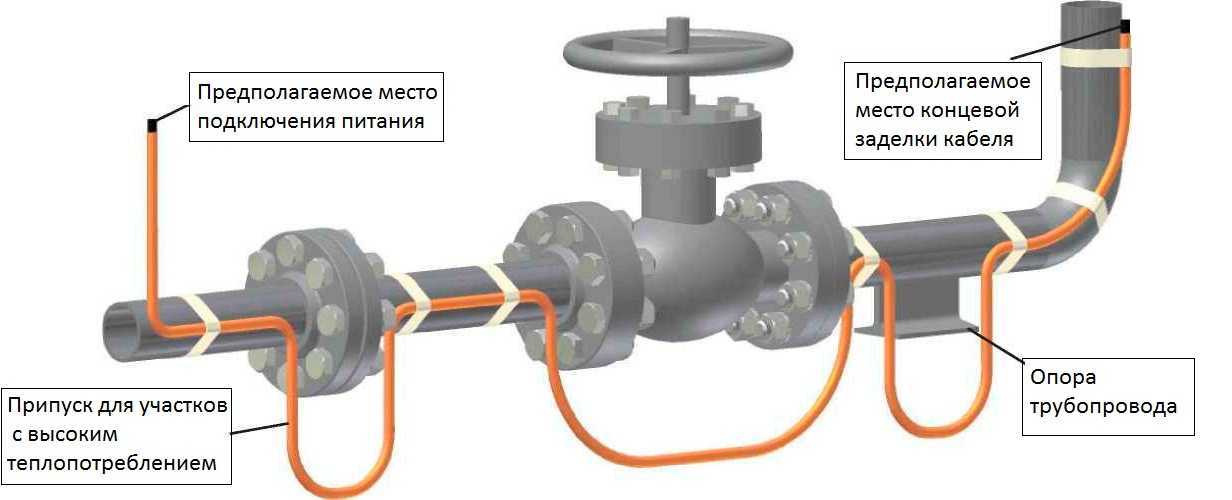

Наружный монтаж

При наружном монтаже греющего кабеля есть два способа — это укладка «волной» («спиралью») или вдоль трубы. Независимо от способа он укладывается по всей длине. Более высокая концентрация укладки должна соответствовать местам с повышенной вероятностью замерзания. Далее он выводится в теплое место, а только потом производится электрическое подключение.

Укладка спиралью

Это самый универсальный и, наверное, наиболее эффективный способ. Конечно для этого необходимо затратить время и в запасе иметь соответствующий опыт. Но такой способ допускает, обогрев канализации с возможностью в дальнейшем ее модифицировать с небольшими затратами.

Принцип монтажа:

1. При небольших протяженностях кабель укладывается спиралью наматываясь вокруг трубы. (расчетная длинна распределяется по всему трубопроводу).

Рисунок 8. Способ прокладки спиралью для небольших протяженностей

1. Для больших протяженностей. Делим трассу на количество секций кратное двум (примерно).
2. С запасом по длине крепим предварительно кабельное изделие.
3. Полученные петли обматываем вокруг трубы в противоположном направлении одна от одной.
4. Намотку витком ведем с шагом 30-50 см.

К трубе его крепится клейкой или алюминиевой лентой с шагом 0,5-1м или вдоль кабеля по всей длине. Алюминиевая лента заделывается для обеспечения полной герметизации кабеля.

Рисунок 9. Наружный способ крепления нагревательного кабеля спиралью

Укладка вдоль трубы

Это более простой способ монтажа, но по эффективности обогрева немного хуже. Принцип такой укладки можно увидеть на рисунке снизу. С одним (слева) и с двумя (справа) греющими элементами. Крепление кабельного изделия к трубе через через 0,5-1м или по всей длине аналогично предыдущему способу.

Рисунок 10. Монтаж вдоль трубопровода с одним и двумя греющими кабелями

При прокладке системы канализационных труб в земле необходимо то же утепление и дополнительный обогрев. Кроме этого рекомендуется использовать внешнюю защитную оболочку. Нагревательный саморегулирующий кабель рекомендуется не наклеивать полосой фольги, а полностью обматывать ее вокруг трубы, как показано на рисунке ниже.

Рисунок 11. Монтаж саморегулирующего кабеля с полной обмоткой

Резистивные

Этот тип кабеля является самым простым по своей конструкции. Проводник изготовлен из сплава с высоким сопротивлением, и при прохождении по нему электрического тока выделяется тепло.

Типы кабелей

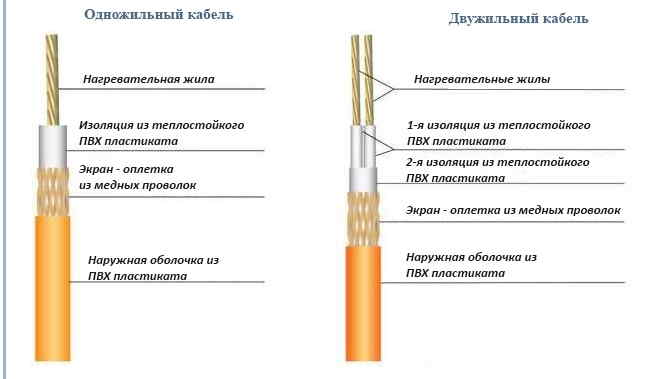

Они бывают с одной или двумя жилами. Одножильные кабели реже используются — по той простой причине, что они требуют «петлевой» схемы, т.е. оба конца кабеля должны встречаться в одном месте — у источника питания.  При обогреве водопровода этого не всегда легко добиться, а зачастую и вовсе невозможно.

Двухжильный в этом отношении более практичен — на одном конце такой кабель подключается к сети, а на другом устанавливается контактная муфта, обеспечивающая замыкание цепи.

Один проводник может выступать в качестве источника тепла, в этом случае второй проводник служит только для обеспечения проводимости. В некоторых кабелях оба проводника обладают способностью нагреваться — мощность таких устройств гораздо выше.

Проводники защищены прочной, обычно многослойной изоляцией и контуром заземления — экраном. Внешний слой изготовлен из прочной, устойчивой к внешним воздействиям оболочки из ПВХ (поливинилхлорида).

Положительные характеристики:

У резистивных кабелей есть свои недостатки:

— Для экономичной работы такой системы горячего водоснабжения потребуется приобретение и установка дополнительного оборудования, такого как датчики температуры, контроллеры и автоматы, которые будут поддерживать температуру на необходимом уровне, включая электроэнергию по мере необходимости.

— Кабель продается по метражу, а концевая муфта должна быть установлена в производственных условиях. Не разрезайте кабель самостоятельно.

С терморегулятором

Если ваша вода поступает из скважины, она никогда не будет иметь температуру +13°C. Это означает, что нагрев будет работать постоянно, даже весной и летом.

Конечно, вы можете отключить кабель летом, но весной и осенью этого делать не стоит из-за возможности внезапных заморозков.

Если вы хотите платить меньше за обогрев водопроводной системы, лучше выбрать терморегулятор. Даже если вы планируете установить саморегулирующийся нагревательный кабель. В основном, спецификация такова: он включается при +3°C и выключается при +13°C.

В таком случае требуется термостат. Установите на нем температуру отключения около +5°C. Затраты на обогрев трубопроводов снижаются во много раз. В то же время значительно увеличивается срок службы нагревательных кабелей — они имеют определенный ресурс часов работы. Чем меньше они работают, тем дольше они прослужат.

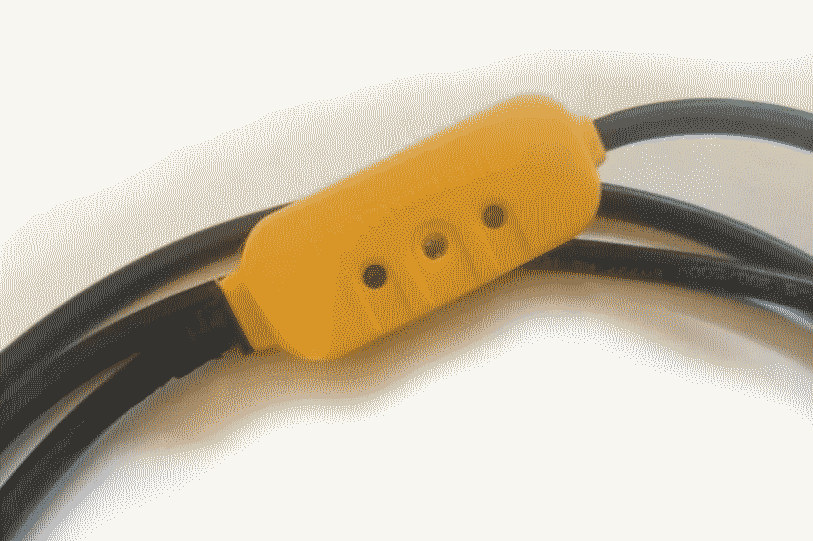

терморегулятор

Подключения термостата

При установке системы водяного отопления с термостатом необходимо также установить датчик температуры. Он должен быть установлен на трубе таким образом, чтобы на него не влияла температура от греющего кабеля.

Сам терморегулятор должен быть установлен в помещении. Он подключается к сетевому предохранителю и, предпочтительно, к УЗО (устройство защитного отключения).

Потребляемая мощность греющего кабеля невелика, поэтому можно взять автомат около 6 А, номинал УЗО выбрать ближайший большой, который выдерживает ток утечки до 30 мА.

Подключите нагревательный кабель для водопроводных труб к соответствующим клеммам на корпусе термостата. Если имеется более одной ветви, они подключаются параллельно. Датчик температуры подключен к соседним контактам. Каждый термостат маркирован, чтобы вы могли видеть, что и куда нужно подключить.

Виды проводов

Существует несколько видов кабеля, применяемых для подогрева трубопровода, которые имеют различные технические характеристики и способы монтажа, что позволяет использовать тот или иной тип в зависимости от технического задания.

Принцип работы греющего шнура достаточно прост: электрический ток нагревает трубу до плюсовой температуры, не позволяя замерзнуть проходящей жидкости. Кабель, применяемый для обогрева, может быть:

• Экранированный, имеющий металлическую оплетку, использующуюся в качестве дополнительной защиты от механических повреждений.
• Неэкранированный, с двойной изоляцией.
• Зональный. Точечный нагрев определенных участков.
• Саморегулирующийся. Пара медных токопроводящих жил и между ними рабочая матрица.
• Резистивный, одно- или двухжильный.

Наиболее эффективно использование наружного обогрева в сочетании с применением теплоизоляционных материалов, которые позволяют уменьшить тепловые потери. Эффективно обогреваются канализационные системы, изготовленные из металла и пластика практически любого диаметра.

Теплоизоляция водопровода

Обогрев водопроводных труб с помощью кабеля имеет смысл только в том случае, если трубы затем будут теплоизолированы.

Фольгированные полуцилиндры для изоляции труб

— Используются специальные материалы в виде полуцилиндров или разъемных цилиндров из минеральной ваты, полистирола, пенополиуретана или каучука, других традиционных теплоизоляционных материалов с высоким термическим сопротивлением.

— Рекомендуется устанавливать теплоизоляционные элементы сразу после прокладки кабеля, чтобы снизить риск случайного повреждения. Перед монтажом всегда убедитесь, что изоляционный материал полностью сухой, так как наличие влаги значительно снижает его эффективность.

Изоляционные элементы из пенопласта

— Монтаж теплоизоляции выполняется с максимальной осторожностью, чтобы не повредить поверхность греющего кабеля и не сместить его правильное положение на трубе. Все детали должны быть закреплены на месте и между собой указанным для них способом. Если имеются зазоры, их необходимо уплотнить минеральной ватой и заклеить водонепроницаемой лентой (если используется теплоизоляция с внешним фольгированным покрытием, зазоры уплотняются алюминиевой лентой)

Если имеются зазоры, их необходимо уплотнить минеральной ватой и заклеить водонепроницаемой лентой (если используется теплоизоляция с внешним фольгированным покрытием, зазоры уплотняются алюминиевой лентой).

— В строительной практике принято использовать следующую толщину изоляции для обогреваемых участков водопроводных труб:

— После завершения монтажа цилиндрических теплоизоляционных элементов убедитесь, что они хорошо защищены от проникновения.

После завершения изоляционных работ нагревательный кабель, можно подключить к сети и провести пробный запуск. Если установлена система терморегуляции, она настраивается для поддержания температуры в трубе на уровне 3 — 5 ºC.

Грамотно спланированный и качественно выполненный монтаж кабеля для обогрева труб, должен на долгое время избавить от возможного замерзания труб.

Использование минеральной ваты нежелательно для изоляции трубопроводов. При намокании, теряет свои изоляционные свойства. Очень сложно обеспечить отсутствие влаги вокруг трубопровода, поэтому лучше не брать эту изоляцию.

Если будете закапывать трубу, вам нужна жесткая теплоизоляция.

Другой материал — вспененный полистирол, сформированный в виде фрагментов труб разного диаметра. Этот тип изоляции часто называют «скорлупа». Он обладает хорошими теплоизоляционными свойствами, не боится воды и может выдерживать определенные нагрузки (в зависимости от плотности).
