Как это работает

Фирменный бренд

Схема нагрева теплоносителя

На практике отопительный котел ГАЛАНТ представляет собой ёмкость с двумя полярными электродами и двумя отверстиями для входа и выхода теплоносителя (чаще всего отопители имеют цилиндрическую форму).

Сетевое напряжение для прибора, в зависимости от его модификации, может быть:

либо 220В;
либо 380В.

Но в любом случае частота тока остаётся равной 50Гц, и эта цифра приведена неспроста. Получается, что принцип нагрева здесь основан на замыкании цепи, точно так же, как и в случае с ТЭНом, только там перемычкой служит нихромовая спираль, а здесь – сам теплоноситель.

Когда теплоноситель проходит через ёмкость, то полярность электродов меняется по 50 раз в секунду. Следовательно, ионам тоже приходится менять направление движения с той же частотой. От такой скорости температура жидкости поднимается, то есть, говоря языком физики, происходит процесс её ионизации (не электролиза, как думают некоторые).

Электродные котлы. Фото

Для тех, у кого вызывает тревогу погруженный в жидкость электрод (как бы током не ударило!) можно сказать, что инструкция по технике безопасности исключает такую возможность и вот почему.

Ток, как известно, проходит по пути наименьшего сопротивления, а этот путь находится как раз между двумя окончаниями стержней и никак не может влиять на жидкость в отопительном контуре за исключением её нагрева. Также можно успокоить тех, кто боится пожара в случае протечки ёмкости нагревателя – в случае утечки жидкости цепь между электродами размыкается и система, естественно, отключается.

Категория измерения	Возможность применения котлов по названиям
	Очаг 2	Очаг 3	Очаг 5	Очаг 6	Гейзер 9	Гейзер 15	Вулкан 25
Размеры помещения в м куб (м3)	80	120	200	250	340	550	850
Потребляемая мощность номинальная (кВт)	2	3	5	6	9	15	25
Напряжение номинальное (В)	220	220	220	220	380	380	380
Средний расход электроэнергии при достаточном утеплении помещения (кВт/час)	0,5	0,75	1,25	1,5	2,5	4	6,6
Максимальная сила тока каждой фазы (А)	9,1	13,7	22,7	27,3	13,7	22,7	37,5
Номинальная сила тока для автоматики в электромеханическом варианте (А)	10	16	25	32	3 по 16	3 по 25	3 по 40
Сечение медного провода (мм2)	220В	4	4	4	6	–	–	–
380В	–	–	–	–	4	4	6
Необходимое (рекомендуемое) количество теплоносителя в системе отопления (л)	20 – 40	25- 50	30 – 60	35 – 70	50 – 100	100 – 200	150 – 300
Внутренний диаметр (ДУ) патрубков на входе и выходе теплоносителя в котле (мм)	25	25	25	25	32	32	32
Длина агрегата (мм)	250	275	320	335	360	410	460
Масса агрегата (кг)	0,85	0,9	1,05	1,1	5,0	5,3	5,7

Используя настоящую таблицу, вы сможете подобрать модификацию котла для своего дома

Подключение

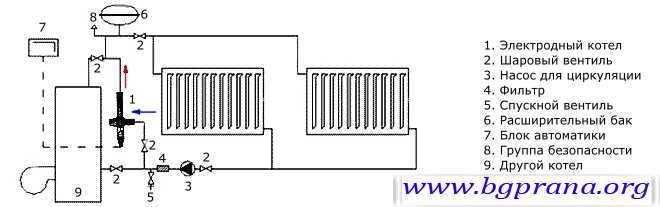

Стандартное подключение: 1- отопитель любого типа; 2 – шаровый вентиль; 3 – насос; 4 – сетчатый фильтр; 5 – спусковой кран; 6 – расширитель; 7 – арматура автоматики; 8 – защита

На верней схеме вы видите, как отопительный электрический котел ГАЛАН подключается к радиаторному контуру отопления. Всё очень просто – главное, чтобы вы правильно рассчитали соотношение мощности самого котла и потребностей системы, но это сделать легко – в паспорте радиаторов и в паспорте котла вы всегда сможете прочесть эти данные. Но не следует также забывать о том, что, прежде всего, вам нужно подсчитать нужную мощность для помещения.

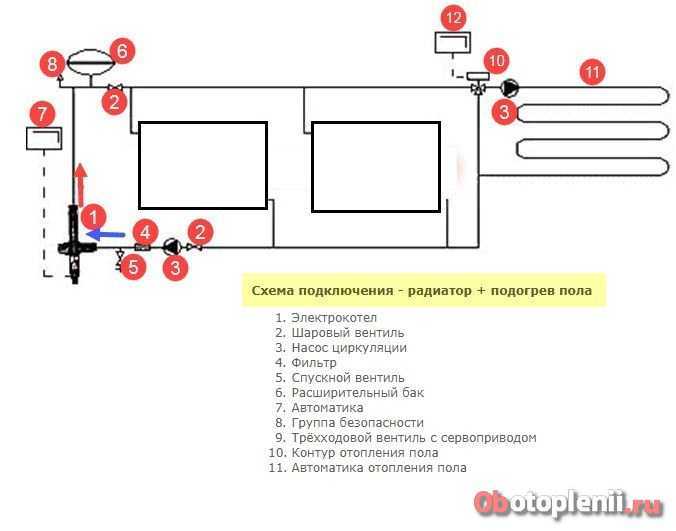

Схема подключения для тёплого пола: 11 – отопительный контур; 12 – автоматика контура; 13 – термостат для комнаты; 14- клапан с сервоприводом; 15 – терморегулятор и обратный клапан врезаны в байпас

При подключении системы тёплого пола обязательно промойте её и желательно, чтобы это был ингибитор “Проектор” – если там раньше стоял другой отопитель, то в контуре обязательно есть соли, которые не позволят вам скорректировать плотность жидкости для настройки котла. Заправку системы обязательно нужно производить дистиллированной водой.

Смежное подключение радиаторов и тёплого пола

Также, вы можете подключить своими руками двухконтурную систему – радиаторы и тёплый пол, где монтаж котла производится аналогично двум верхним установкам. Но эти контуры нуждаются в разной температуре теплоносителя, поэтому в трубе подачи на тёплый пол врезают трёхходовой клапан (10). Этот прибор будет автоматически сбрасывать горячую воду в трубу возврата при достижении достаточной температуры в системе тёплого пола.

Как работают электродные котлы?

Электродный котел Галан

Принцип работы электродного котла Галан довольно прост. Это устройство выступает сразу в двух ролях:

В качестве нагревательного прибора.
В роли циркуляционного насоса.

Вода нагревается в результате процесса ионизации — электричество формирует энергию тока и передает ее молекулам воды. Жидкость расщепляется на положительные и отрицательные ионы. Противоположные заряды ускоряют их и заставляют полюса меняться со скоростью 50 раз в минуту. Этот процесс сопровождается выделением большого количества тепла.

Вода разогревается моментально напрямую без использования дополнительных нагревателей. Если подача воды по каким-то причинам прекращается, процесс останавливается сам собой, и прибор просто перестает работать. Именно поэтому риск возникновения взрывов и пожаров сведен к минимуму.

Электродные котлы Галан имеют разборную конструкцию, поэтому при необходимости можно легко заменить старый электрод на новый. Как это сделать, подробно описывает инструкция, прилагающаяся к изделию.

От чего зависит работа котла?

На эффективность работы котла Галан влияют несколько важных факторов:

Чтобы система нормально функционировала, необходимо использовать жидкость с определенной удельной проводимостью. Для этого нужно максимально точно установить силу тока. Его показатели подробно описаны в паспорте изделия. Там же обозначена схема подключения электродного котла.
Если подобное устройство является частью отопительной системы, его мощность должна соответствовать параметрам ее работы. Его можно подключать только к двухтрубной открытой системе, имеющий верхний разлив. При этом диаметр труб подачи и обратки должен быть не менее 32 мм, а высота стояка, подающего воду — не менее 2 метров. Расчет объема пропускной способности производится по формуле —12 литров на 1 единицу мощности котла.

Теплоноситель в этом случае является частью электрической цепи, поэтому, если его нет в системе, она просто не работает.
Потребление электричества напрямую зависит от температуры воды — чем она выше, тем больше света расходуется. Повышение температуры свыше 75 градусов способно привести к порче электросети. Ведь бытовые магистрали не приспособлены под такие мощности. Перепады же напряжения для подобных установок не страшны

Скачки влияют лишь на эффективность нагрева теплоносителя, которая падает вместе с понижением напряжения и поднимается тоже вместе с ним.
При монтаже важно соблюдать существующие требования. Схема подключения предполагает наличие хорошего заземления, поэтому без навыков работы с электричеством самостоятельная установка котла невозможна.

Электродные котлы

У этих устройств, между корпусом (катодом) и внутренним элементом (анодом) есть проводник-теплоноситель (электролит). При включении котла в электросеть, ионы электролита начинают перемещаться между катодом и анодом. Частицы 50 раз в секунду меняют направление движения, в результате чего теплоноситель быстро нагревается. При правильном составе электролита котёл работает с высоким КПД.

Включить такой прибор в контур отопления можно самостоятельно. Но подключать его к сети может только квалифицированный специалист. Не смотря на то, что устройство можно врезать в контур отопления в самых стеснённых условиях, его сложно назвать компактным – для монтажа циркуляционного насоса, блока управления, расширительного бака, защитных и контрольных приборов, надо много места. Есть ограничения по протяжённости системы; нельзя использовать в контуре ГВС.

Котерм модели «Дачник М» – за 8 990 и 10 999 рублей

«Дачник М» – прибор проточного типа с 2-мя или 4-мя патрубками. Предназначен для работы в замкнутых контурах СО с естественной или принудительной циркуляцией теплоносителя.В числе преимуществ – размеры устройства и заявленная эффективность работы.

Вся работающая система отопления с электродным котлом всегда находится под напряжением. Поэтому пластиковые трубы обвязки и диэлектрические экраны на стальных или чугунных радиаторах обязательны. Дополняет список минусов требовательность такого котла к составу теплоносителя.

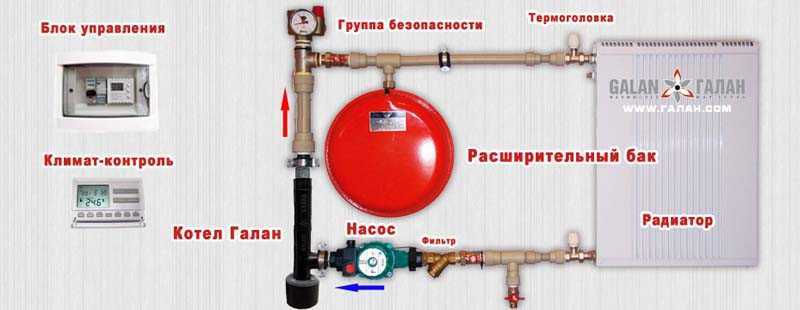

Этот котел весьма компактный. На следующей фотографии вы можете увидеть, как выглядит теплоузел с этим котлом:

Обратите внимание: контакты для заземления и нуля, которые расположены рядом на корпусе устройства, нельзя объединять. Потому что при правильно собранном наполнении электромонтажного щита, УЗО или дифавтомат сработают в момент включения «Дачника» Технические характеристики линейки «Дачник М»

Характеристика	Значение
Серийные варианты мощности, кВт	3.5, 5
Температура теплоносителя на выходе, 0С	10 — 55
Рекомендованный теплоноситель	Оригинальный водный раствор определённой электропроводности
Габариты (ДхШхГ), мм	250х130х130
Базовая комплектация	Блок управления, терморегулятор, кабель

Видеоотзыв владельца о котле «Дачник М»:

Галан – от 3 900 до 13 200 рублей

Электродные котлы Галан представлены одно- и трёхфазными моделями. Подходят только для замкнутой системы отопления в качестве основного или вспомогательного источника тепла.

Высокая скорость нагрева теплоносителя и незначительные габариты отличают ремонтопригодные котлы Галан от существующих, аналогичных по мощности, вариантов отопительного оборудования.Постоянное наблюдение за состоянием теплоносителя, низкий уровень безопасности, невозможность полноценно интегрировать системы «умного дома» – никак не способствуют формированию комфортного уровня эксплуатации.

Производитель утверждает, что при соблюдении рекомендованного уклона труб обвязки и отапливаемой площади до 50 м², можно обойтись без установки циркуляционного насоса. Хотя на практике, подключить насос намного проще, чем проектировать самотёчную СО. Технические характеристики линейки Галан

Характеристика	Значение
Серийные варианты мощности, кВт	2, 3, 5, 6, 9, 15, 25, 36, 50
Температура теплоносителя на выходе, 0С	10 — 55
Рекомендованный теплоноситель	Оригинальная низкозамерзающая жидкость, чистая вода с удельным сопротивлением 3-3.2 кОм
Длина, мм	315 — 570
Базовая комплектация	Двухканальный терморегулятор Галан «Навигатор»

Видеоотчёт об использовании котла Галан в СО частного дома:

Подключение электродных котлов

В каждую коробку с оборудованием укладывается подробная инструкция по подключению и подготовке к работе оборудования. В установке нет ничего сложного, но есть несколько моментов, которые нужно знать. Чтобы циркуляция в системе была достаточной, устанавливать котел нужно вертикально. Ниже приведена электрическая схема подключения.

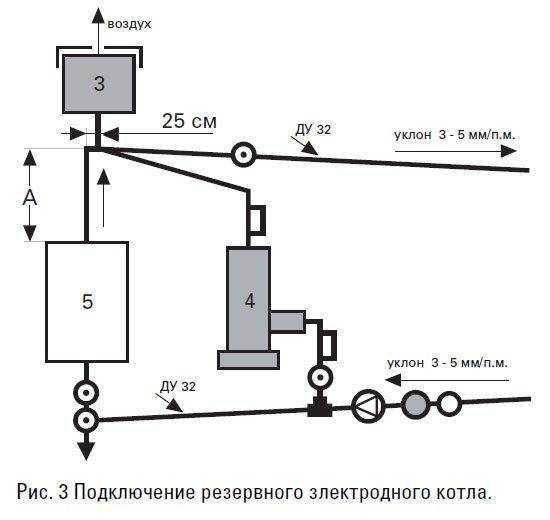

Схема монтажа котла «Галан» в системе с естественной циркуляцией. Ничего сложного, вполне можно сделать своими руками (кликнете на картинку чтобы увеличить размер)

Можно использовать электродные котлы в системах с теплым полом: и там, где это только часть системы, и там, где «Галан» работает только на низкотемпературный контур. Разница в схеме, конечно, есть и она видна на фото ниже.

Электрическая схема подключения котла «Галан» в систему с теплым полом (кликните по картинке чтобы увеличить)

Кроме этих нюансов стоит еще учесть целый ряд положений, которые необходимы для эффективного и экономного отопления:

Вообще об экономичности электродных котлов ведутся споры: обойти закон сохранения энергии не удастся и сколько потреблено энергии, столько ее и выделено (чуть меньше, учитывая неизбежные потери). Но экономия при использовании электродных котлов все-таки есть. И образуется она из-за прямого нагрева: тепло непосредственно передается теплоносителю, не теряясь на нагрев постороннего тела (нагревательного элемента). Из-за такого принципа меньше и инерционность котла, то есть нагрев/останов происходит практически моментально.

Одна из особенностей электродных котлов – требовательность к теплоносителю. Лишь бы что использовать нельзя. Можно:

питьевую воду, соответствующую ГОСТу;
дистиллированную воду, в которую добавить по норме обычной соли (5г соли на 100литров);
специальный теплоноситель – не общего назначения и не автомобильный.

Теплоносители, пригодные для использования в электродных (ионных) котлах приводит сам «Галан». Есть антифризы «Поток» и «Аргус». У «Аргуса» температура замерзания -40 о С, есть сертификат качества, он безопасен для здоровья человека, инертен по отношению к элементам системы.

Котлы и подключение

Электродные котлы

Электродные котлы Галан

Любая отопительная система Галант комплектуется одноименными котлами проточного типа, которые не требуют разрешения на их установку.
Но, для работы такого устройства обязательно нужно заземление, отвечающее требованиям ПУЭ и ГОСТ 12.1.030-81.
Процесс нагрева теплоносителя электродными котлами Галан для отопления частного дома происходит не за счёт самого агрегата, а посредством прохождения через жидкость электрического тока.
Оба подключенных к сети электрода находятся непосредственно в воде, поэтому для выбора теплоносителя вам понадобится инструкция.
В отличие от ТЭНовых котлов у электродных обогревателей жидкость сама является источником подогрева.
То есть, электрический ток, вместо того, чтобы замыкаться на цепи спирали ТЭНа, замыкается непосредственно в теплоносителе, который выполняет функцию спирали. Это различие приводит к экономии, минимум на 20%, отчего цена на электродные котлы, естественно возрастает.
В случае утечки теплоносителя устройство работать не будет, потому что электрический ток не сможет замыкаться в цепи (нет жидкости – нет проводника).
Этот принцип хорош тем, что в случае повреждения котла, потеря жидкости не приведет к опасности пожара.
Также система отопления галант может доукомплектовываться автоматическим устройством регулировки температуры, как самого радиатора, так и воздуха в отапливаемой комнате.
Такое устройство в состоянии обеспечить круглосуточное наблюдение за температурой воздуха в помещении, включая и отключая котёл. По сути, вы можете установить климат-контроль в вашей комнате.

Параллельное подключение котлов Галан «Вулкан»

Если смотреть на процесс нагрева жидкости с точки зрения физической химии, то в данном случае происходит не электролиз, а ионизация, или, другими словами, расщепление молекул на положительные и отрицательные заряды.
Учитывая то, что в нашей сети частота тока составляет 50Гц, электроды будут менять полярность 50 раз за одну секунду, следовательно, ионы будут двигаться то в одну, то в другую сторону, своим движением создавая энергию, то есть, нагревая теплоноситель.
Камера для нагрева теплоносителя имеет сравнительно небольшие размеры, а во время ионизации происходит резкий разогрев жидкости, что, в свою очередь, обеспечивает давление до 2 атм.
Благодаря такому процессу, устройство служит не только обогревателем, но и циркуляционным насосом для системы.

Особенности монтажа электрооборудования марки “Галан”

Примечательно то, что установку вы можете выполнить вручную. Это позволит не только сэкономить на монтаже, но и получить драгоценный опыт. Как было отмечено выше, установка не такая сложная, но требует элементарных знаний электрики.

Мы уже определились с тем, что разрешение получать не нужно, тем не менее, потребуется сделать заземление, соответствующее ГОСТу. Обусловлено это тем, что котел “Галан”, схема подключения которого обязательно должна включать заземление, питается от сети напряжением 220/380 В. Для человека удар такой мощности наверняка станет смертельным. Помимо заземления рекомендуется сделать и зануление.

Сам по себе процесс монтажа мало чем отличается от установки другого отопительного оборудования. Отметить стоит то, что самостоятельно очень сложно поставить терморегулятор. Его калибровка должна выполняться специалистами. Если вы покупаете “Галан” (отопительный котел с наличием датчика климат-контроля), лучше доверить монтаж профессионалам. Обусловлено это тем, что если контроллер откалибровать неверно, то в помещении будет либо жарко, либо холодно.

Не нужно забывать, что котел “Галан”, схема подключения которого приведена ниже (на фотографии), работает исключительно на воде или антифризе. Из-за использования другой жидкости оборудование быстро выйдет из строя, и случай не будет гарантийным. Ну а сейчас рассмотрим еще несколько интересных моментов.

Недостатки и достоинства котлов Галан

Как показывают отзывы котлы компании Галан имеют определенные преимущества и, конечно же, недостатки. Изготавливается такое оборудование в соответствии с инновационными технологиями. Однако благодаря конструктивным возможностям такое отопительное оборудование обладает явным преимуществом перед обычными тэновыми котлами. В своих отзывах владельцы выделяют следующие преимущества:

Отсутствие дополнительных затрат при монтаже агрегата. Исключением в данном случае является покупка самого котла.
Установка подобного отопительного оборудования обходится дешевле, чем монтаж агрегатов, работающих на жидком топливе.
Котлы Галан, отзывы о которых в основном положительные, не нуждаются в регулярной чистке и обслуживании.
В процессе работы отопительное оборудование не выделяет каких-либо токсичных веществ. Котлы этой марки являются не только экологически чистыми, но и безопасными в эксплуатации.
Для обустройства отопительной системы не требуется установка дымовой трубы.
Приборы Галан обладают малым весом и небольшими размерами. Установка такого отопительного оборудования позволяет значительно сэкономить пространство. К тому же обустройство отопительной системы не требует отдельного помещения для котла.
Простота установки. Произвести монтаж агрегата можно самостоятельно.
Пожаробезопасность.

Конечно, любое отопительное оборудование имеет свои недостатки. В своих отзывах владельцы выделяют несколько «минусов»:

Высокая стоимость электроэнергии, которую потребляет агрегат.
Невозможность использования агрегата Галан для обустройства грядок в теплице, систем теплых полов. Помимо этого подобное оборудования нельзя использовать для отопления бассейна.
При установке отопительного оборудования, мощность которого составляет более 10 кВт, необходимо согласование с Энергонадзором.

Комплектные средства автоматизации

Поскольку электрическое отопление с применением электродных и некоторых моделей ТЭНовых нагревателей нуждается во внешнем управлении, фирма Галан производит для этой цели приборы автоматики, которыми комплектует свои изделия:

электромеханические регуляторы;
контроллеры управления температурой;
программируемые блоки управления;
многоканальные контроллеры с GSM – модулем.

Самый простой регулятор электромеханического типа МРТ-15 может управлять теплогенераторами мощностью до 6 Квт при однофазном подключении и до 15 кВт при трехфазном. Диапазон регулируемых температур теплоносителя в обратном трубопроводе – от 10 до 60 ºС. Во избежание перегрева прибор отключает отопление в том случае, когда температура воды превысит 90 ºС.

Ту же функцию выполняют остальные виды контроллеров линейки «Навигатор», которые осуществляют включение и выключение электросиловой части посредством тиристорных либо электромагнитных пускателей. Приборы могут работать с отопителями любой мощности и имеют ряд дополнительных функций. Сюда входит программируемое поддержание температуры воды по дням и времени суток, совместная работа с комнатными терморегуляторами, световая индикация неисправностей и сообщение о них с помощью GSM – модуля на сотовый телефон.
