Вытяжка для газовой колонки: конструкция, особенности, материалы

Дополнительная вентиляция

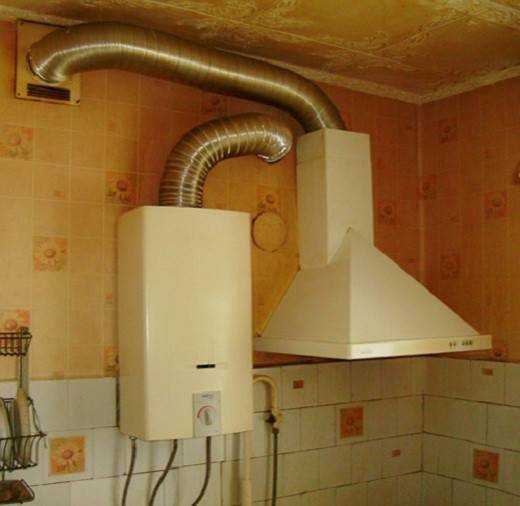

Вентиляция на кухне с газовой колонкой должна иметь не только вытяжку, а и дополнительный канал принудительной или естественной вентиляции. Перед установкой колонки в определенное помещение необходимо проверить качество естественной приточной и вытяжной вентиляции. Для этого необходимо взять листок бумаги и поднести к решетке, которая закрывает вентканал:

если бумагу засасывает в отверстие, значит вентиляция хорошая;
если листок остается неподвижным, то тяги нет;
случается, что бумагу иногда выдувает в обратном направлении – это говорит о наличии обратной тяги.

Если естественная вентиляция отсутствует, придется приобретать устройства приточно-вытяжного типа с вентилятором и монтировать их в стену или окно. Такое устройство будет качественно производить воздухообмен и исключит возможность образования концентрации угарного газа.

В рекомендациях оговаривается можно ли использовать кирпичные, стальные и гофра дымоходы для газовых колонок, какого диаметра должны быть трубы, противопожарные разрывы и многое другое.

Виды

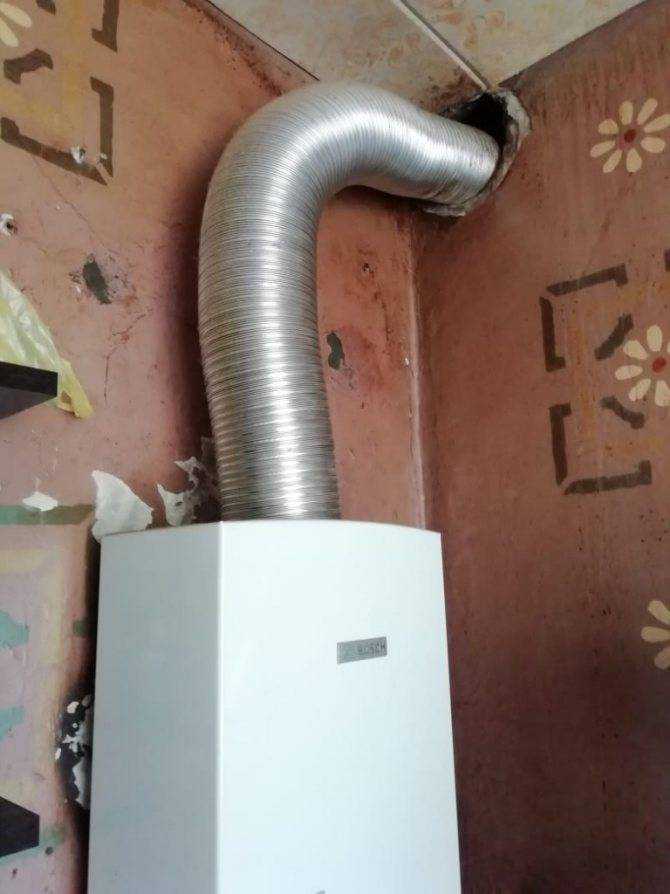

На сегодняшний день в продаже есть множество видов гофрированных труб. Далеко не каждую можно использовать, как дымоход. Обусловлено это требованиями к пожарной безопасности и экологическими нормами. Чаще всего используют следующие виды труб.

Алюминиевые трубы

Раньше для отведения везде использовалась труба из алюминиевой фольги. Её радиус 50-75 мм., она прочная, гибкая и дешевая. Она отлично выполняла своё основное предназначение и была очень удобна при прокладке. Алюминиевые трубы изготавливаются из алюминиевой гофры и стальной проволоки, которая используется для придания формы изделию. Никаких соединителей, удлинялась она с помощью простого металлического скотча. Начальная длина, как правило, равна 70 см., а растягиваться она может до 3 м., что позволяет изменять длину дымохода.

Её недостатком является то, что она не выдерживает высокую температуру, поэтому не используется для приборов, которые работают на твердом топливе, хотя для газовых колонок она до сих пор часто применяется.

Трубы из нержавейки

Из-за перечисленных недостатков распространение получила гофра из нержавеющей стали. Она ничем не уступает по своим свойствам алюминиевым, а в показателе по пожароустойчивости серьёзно превосходит их. Труба из нержавейки выдерживает температуру 90°С.

Особенности монтажа

Если трасса содержит более двух колен, необходима турбо-вытяжка для газового котла, гарантирующая требуемый уровень тяги при высоком сопротивлении дымохода. Возможен внутренний и наружный монтаж магистралей. При этом кронштейны крепления размещаются с шагом порядка 0,75 метра.

Внутренняя установка магистралей не нарушает дизайна строения, но:

требует отверстий в перекрытиях, стенах;
опасна при утечках;
создает сложности при монтаже;
небезопасна с точки зрения предотвращения пожаров.

Наружный монтаж лишен этих недостатков, но обычно нуждается в минимум двух поворотах и горизонтальном участке.

Наружная вытяжка от газовой колонки эффективно выполняется следующим образом:

выводим трассу за наружную стену, закрыв отверстие пластинами из металла и проложив пространство между стеной и дымоходом теплоизоляцией;
ставим тройник, заглушая отверстие нижнее с возможным использованием его для ревизии трассы;
наращиваем требуемую высоту вертикальной трубы с надежной герметизацией стыков и закреплением труб хомутами на кронштейнах;
наверху трассы крепим защитный конус;
при отсутствии заводского наносим свое защитное покрытие.

Места стыка трассы дымоотвода с конструкцией дома в обязательном порядке теплоизолируют с использование огнестойких мастик и ваты минеральной.

ТРЕБОВАНИЯ К УСТАНАВЛИВАЕМЫМ ДЫМОХОДАМ ДЛЯ ГАЗОВЫХ КОЛОНОК

Только строгое следование правилам установки дымохода обеспечит стабильную работу газовой колонки. Этот момент особенно важен для тех, кто устанавливает аппаратуру самостоятельно, без привлечения профессионалов. Если дымоход планируется конструировать в загородном жилище, то нижеприведенные требования необходимо учитывать еще на первых этапах строительства.

Конструкция дымоходов должна соответствовать СНиПам.
У каждого прибора должен быть свой выводной канал. В виде исключения допускается подключение двух приборов, но при расстоянии от 0,75 метра.
Должна быть гарантирована стопроцентная герметичность дымохода (например, такой материал, как кирпич, ее обеспечить не сможет).
Тяга внутри дымоотвода должна быть ровной, постоянной. Достичь этого лучше всего посредством применения труб круглого сечения. При этом внутренняя поверхность не должна иметь шероховатостей либо иных неровностей.
Материал, из которого изготовлен дымоход, должен быть устойчивым к действию конденсата. В ином случае возможно разрушение стенок трубы и утечка продуктов горения.
Входное отверстие дымохода должно соответствовать диаметру выходного отверстия колонки.
Ниже места соединения прибора и дымоотводной трубы предусмотрите возможность установки сборника конденсата, ревизии для чистки.
Дымоход необходимо утеплить снаружи – это снижает вероятность образования конденсата, снижающего срок службы трубы.
Число изгибов (их радиус закругления равен диаметру трубы) – не более 3-х.
Расположение трубы снаружи стены – вертикальное. Допускается отклонение на 1 м или 30°.
Если трубы подвешиваются, то система крепления должна исключать провисание дымоотводов.При выводе трубы на крышу необходимо, чтобы высота дымохода была > 0,5 м от поверхности крепления (при расстоянии от “макушки” конька 1,5 м и менее труба должна быть выше на 0,5 м). При монтаже на расстоянии от верха конька 1,5-3 м ставить трубу выше необязательно. Измерения необходимо проводить не по поверхности крыши, а считая от оси, идущей перпендикулярно вниз от конька! Если крыша плоская, то высота дымоотвода должна быть не меньше 2-х метров. На установленную трубу нельзя устанавливать всякого рода «зонтики», «грибки», так как дымоотвод должен быть прямым, свободным.

Нормы и правила для установки газовой вытяжки

Вытяжная труба для газовой колонки приравнена по тех. требованиям и нормативам к дымоотводам, так как считается транспортировочной магистралью для убирания продуктов горения.

Если из этого исходить к ней предъявляют такие же потребности, что и к дымоотводам:

расчётной температурой для подбора материала считается 200 градусов;
трубопроводный диаметр вытяжки должен составлять более выходного отрезка трубы газовой колонки;
вертикальная туба на выходе из оборудования должна быть не меньше 50 см длинной (разрешается снижение в два раза в некоторых случаях);
во время монтажа не выполняют более 3 поворотов трубопровода;
вывод вытяжки по жилым комнатам запрещён;
участки сплошной трубы в новых зданиях не менее шести метров, в устаревших – не менее трех метров;
просвет между трубой и поверхностями стен помещения зависит от материала стен: несгораемые – не меньше 5 см; сложно воспламеняющиеся, горючие – 25 см или 10 см (при условиях добавочной изоляции).

Процесс установки трубопровода для вытяжной трубы газовой колонки выполняется с уклоном в сторону оборудования которое работает на газу не меньше 0,01. Стены помещения заранее утепляют. Все участки дымохода, проходящие по неотапливаемым помещениям, тоже должны быть утеплены дополнительно.

Необходимо обратить свое внимание! На каждую единицу оборудования которое работает на газу требуется отдельная вытяжная труба. Разрешается общая вытяжная труба для 2 приборов сгорания газа средней и небольшой мощности, которые находятся на одном этаже

Врезка их в единый дымоотводящий канал изготавливается на разном уровне.

Если в помещении, где ставится колонка газовая, нет дымохода, то устанавливают коренную или съёмную трубу. Разрешается временное подключение оборудования которое работает на газу к печному дымоходу, если он имеет нужные рабочие качества.

При этом запрещено ставить оборудование с принудительной эвакуацией продуктов горения в помещениях с воздушным отоплением, если нет принудительного воздушного притока снаружи. Тут выход – коаксиальный провод труб.

Установка дымохода для котла

Чтобы самостоятельно произвести монтаж дымохода для вытяжки, необходимо:

ознакомиться с правилами проведения дымоотводов;
подготовить все необходимые материалы и набор инструментов;
выполнить работы в соответствии с разработанной схемой.

Правила организации дымохода

Чтобы дымоход исправно работал, при монтаже оборудования необходимо соблюдать следующие правила:

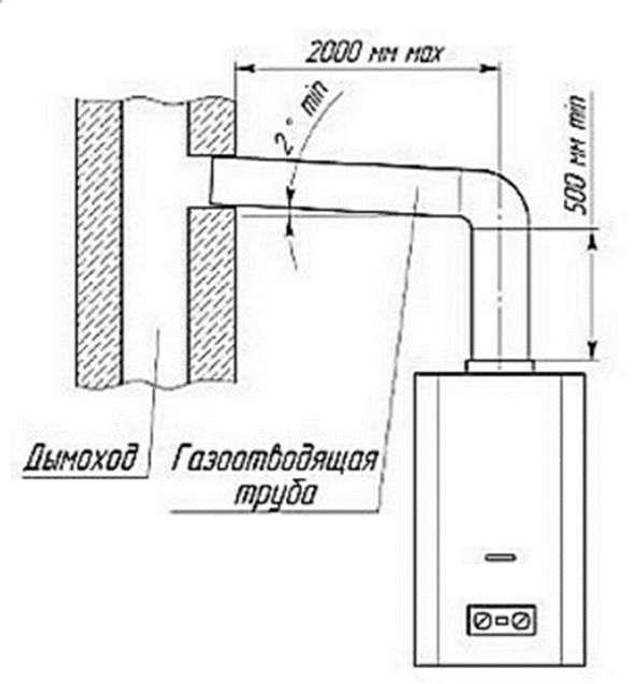

для нормальной тяги необходимо, чтобы длина трубы составляла не менее 3 м для вновь построенных зданий и не менее 6 м в существующих домах;
при прокладке дымоотводящего канала допускается делать не более 3 перегибов с радиусом не менее диаметра трубы;
на выходе из оборудования необходимо изготовление прямого участка размером не менее 500 мм. В исключительных случаях после согласования длину прямого отвода можно снизить до 250 мм;
если отделка стен и/или потолка в месте выхода дымовой трубы произведена негорючими материалами, то минимальное расстояние до дымохода – 5 см. Если декоративная отделка выполнена из горючих материалов, то минимальное расстояние должно быть увеличено до 25 см;
дымоход для котла (колонки) проводится с учетом уклона в 2°, организованного в сторону оборудования;

Основные правила прокладки гофротрубы

если к дымоходу подключается несколько видов оборудования, то вводящие патрубки должны быть расположены на минимальном расстоянии в 75 см друг от друга;

Правило подключения нескольких приборов

при организации дымохода в не отапливаемых помещениях, например, на чердаке частного дома, необходимо дополнительное утепление.

Прокладывать дымоход от газового оборудования в жилых помещениях дома недопустимо ни при каких обстоятельствах.

Материалы для изготовления дымохода

Для прокладки гофротрубы от котла (колонки) к существующей системе отвода потребуются:

крепежные хомуты;

Крепежи-хомуты

удерживающие устройства, например, клипсы;
труба, подобранная по длине и диаметру;
переходник для ввода гофрированной трубы в дымоход;

Устройство для ввода в дымоход

жаростойкий герметик.

Если подключение оборудования производится в частном доме и выход дымохода предусмотрен на крышу, то дополнительно потребуются утеплитель и оголовок.

Из инструментов потребуются:

карандаш (маркер) и рулетка для разметки;
отвертка для фиксации хомутами;
дрель (перфоратор) и шуруповерт для установки переходника и зажимов для труб.

Как подобрать вытяжную систему для котлов работающих на газу и колонок?

Есть несколько вариантов труб для установки вентиляционные системы во время установки газовой колонки.

Единым правилом считается необходимость приобретения труб не меньше 11 мм в диаметре. Интенсивность убирания продуктов горения во время работы котла на газу или проточной колонки зависит от диаметра трубопровода.

Прекрасным вариантом станет приобретение труб диаметром 13 мм. Более широкие дымоходы устанавливают, если рассчитано несколько точке водозабора при более мощном газовом оборудовании.

Есть установленные требования к качеству материалов для вытяжной трубы продуктов горения газовой колонки. Для эффектной, надёжной и неопасной работы требуется:

Очень высокая гладкость внутренних стенок трубопровода (равноценная шероховатость не больше 1 мм), чтобы не только газы, но и копоть беспрепятственно покидала коммуникации. Шероховатость выше разрешённых показателей делает прекрасные условия для задержки золы и сажи, что приводит к сужению просвета трубы и недостаточной интенсивности убирания газов.
Стойкость труб к действию большой температуры и агрессивной атаке химически активных соединений продуктов горения.

Окончательный выбор материала труб для вытяжной трубы остаётся за хозяином. На него воздействуют не только соображения функциональности, но и финансовые возможности на текущий момент.

Изготовители рекомендуют трубы различного качества, цены и служебного срока:

Металлические. Лёгкие, оптимальные по стоимости трубы обладают одним минусом – они быстренько прогорают во время работы в условиях больших температур.
Вытяжная труба из стали оцинкованной защищена от коррозийных процессов, имеет доступную стоимость, однако при её работе в условии высокотемпературного режима могут выделяться вещества которые вредны.
Прекрасным выбором являются вытяжки из стали с эмалированным покрытием. Эти коммуникации обладают большой стойкостью к режиму температур, безупречной гладкостью внутренней стены, однако не дешёвы.
Прекрасным вариантом профессионалы соглашаются вытяжки для газовой колонки из нержавейки. Они отличаются большим служебным сроком, хорошей гладкостью, стойки к температурным и влияниям химии. Бывают различной комбинации, однако монтаж вытяжки из нержавеющей стали очень дорог.

Кол-во соединителей (а это означает соединений и возможных протечек воздуха) влияет напрямую на непроницаемость будущей вытяжки. Плотность дымохода должна подходить классу В, а это минимум подсоса воздуха снаружи. Заключительный параметр для выбора – конфигурация труб для вытяжной трубы:

традиционные трубы с процессом установки на фитингах,
волнистые, гибкие,
коаксиальные.

Коаксиальная труба собой представляет трудную конструкцию, где одна труба вмонтирована в иную с достаточным зазором по диаметру. По внутренней трубе выполняется отвод продуктов згорания. По просвету между внутренней и внешней трубой понудительный поддув свежего воздуха снаружи в пространство помещения.

Коаксиальная вытяжная труба из нержавеющей стали имеет не только очень высокую стоимость, но и ряд практичных положительных качеств:

Обособленность внутренней трубы + подача холодного воздуха не дают трубе разогреваться во время работы. Нет необходимости в добавочной теплоизоляции, увеличивается безопасность.
В помещении пополняется содержание кислорода, который «забирает» колонка газовая во время работы.

Альтернативой очень дорогому дымоходу коаксиального типа из стали считается не дорогой двухканальный выполненный из пластика провод труб. Однако его служебный срок намного меньше.

Необходимо обратить свое внимание! Большинство современных колонок работающих на газу и котлов имеют закрытую систему сгорания топлива. Для них процесс установки коаксиальной вытяжки считается обязательным

Трубы гофрированные из нержавейки можно именовать безупречными для установки бытовой газовой вытяжки: они комфортны при собирании, имеют небольшое количество соединений, имеют высокую антикоррозийную стойкость, их легко скрыть в шкафах. Это самые дорогие и самые долговечные трубы для дымохода при газовом оборудовании.

Требования нормативных документов

Согласно таблице определений НПБ 252-98 вытяжная труба для газовой колонки является соединительной для дымоотводящего патрубка аппарата и дымового канала. Соответственно она транспортирует продукты горения газа и должна отвечать требованиям, которые предъявляются к дымоходам. Их несоблюдение чревато загазованностью помещения и отравления угарным газом.

Все требования к дымоходам изложены в следующих нормативных документах:

НПБ 252–98;
Правила производства трубо-печных работ ВДПО;
СП 42-101-2003, приложение Г
СП 60.13330.2012, который является актуализированной редакцией СНиП 41-01-2003 (взамен СНиП 2.04.05–91).

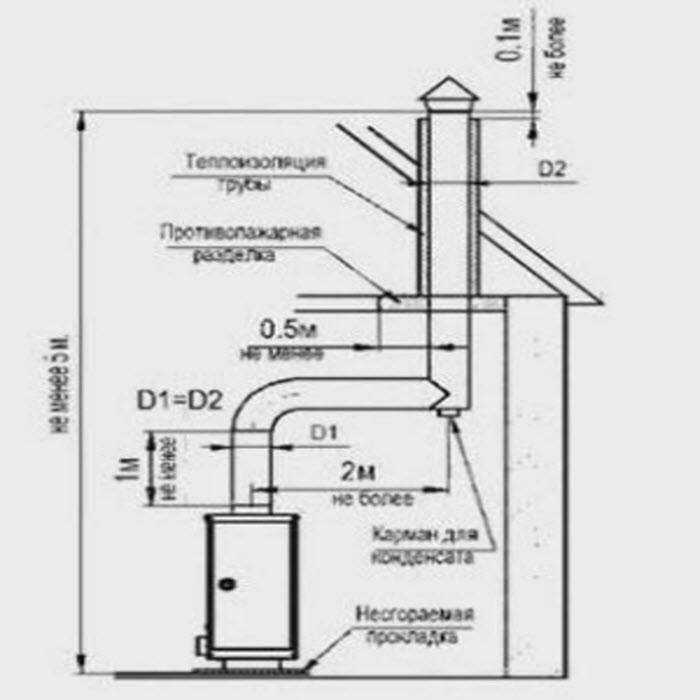

Основные положения, которые непосредственно касаются дымоудаления от бытовых газовых колонок, сводятся к следующим пунктам:

Площадь сечения вытяжной трубы принимается не менее сечения выходного патрубка агрегата;
Необходимо обеспечить полную герметичность дымохода, его стойкость к коррозии и высоким температурам до 200 °C;
Прокладка соединительных труб через жилые комнаты запрещена;
Вертикальный участок вытяжной трубы на выходе из колонки должен быть высотой от 500 мм, в отдельных случаях допускается уменьшение до 250 мм;
Соединительные трубы должны быть длиной до 3 м в новых зданиях и до 6 м в существующих;
Допускается использовать не более 3-х поворотов с радиусом изгиба не меньше диаметра;
Вытяжная труба устанавливается на расстоянии от потолка или стены из несгораемых материалов не менее 5 см, если же они сгораемые или трудносгораемые, то не менее 25 см. Расстояние может быть уменьшено до 10 см за счет принятия защитных мер согласно СП 42-101-2003;
Если соединительная труба для газовой колонки проходит через неотапливаемое помещение, то необходимо использовать теплоизоляцию;
Вытяжная труба должна прокладываться с уклоном 0,01 или больше в сторону прибора.

Дымовые каналы устраиваются в стенах из негорючих материалов и утепляются при необходимости во избежание появления конденсата. Если подходящие стены отсутствуют или в эксплуатируемом здании не предусмотрены каналы для удаления продуктов сгорания, то устанавливают дымовую трубу насадного или коренного типа.

Каждое топливосжигающее устройство должно иметь отдельный дымовой канал или трубу. В отдельных случаях допускается отвод отработанных газов от колонки и котла в один дымоход с увеличением сечения трубы. При этом ввод продуктов сгорания в канал должен производиться на разных уровнях на расстоянии не менее 0,75 м или на одном уровне с применением рассечки высотой 0,75 м и толщиной 0,12 м.

Дымовая труба должна быть строго вертикальной и иметь у основания съемный патрубок или карман глубиной 250 мм с дверкой для чистки сажи. При необходимости обхода существующих препятствий допускается отклонение до 30° от вертикали, при этом площадь сечения сохраняется, а вынос не должен превышать 1 м.

Высота дымохода является ключевым фактором для создания хорошей тяги. Именно она является решающей в вопросе качественного удаления продуктов сгорания. Высота дымовой трубы должна определяться в соответствии со схемой, приведенной в СП 42-101-2003 (приложение Г).

Если поблизости есть более высокие здания или деревья, то необходимо дополнительно проверить высоту зоны ветрового подпора и при необходимости увеличить высоту дымоотводящей трубы. В любом случае возвышение над прилегающей частью кровли должно быть не менее 50 см, а при совмещенной (плоской) кровле – не менее 200 см.

После завершения установки обязательно проверяется герметичность дымоотводящего трубопровода и наличие тяги. Во избежание опасности исчезновения тяги в результате обмерзания оголовка или его перекрывания посторонними предметами запрещается использовать насадки на дымовых трубах в виде зонтов, дефлекторов и т.д.

Это интересно: Утепление труб отопления в подвале

Разновидности дымоходных труб

Монтаж внутреннего дымохода требует соблюдения правил пожарной безопасности Дымоходы делятся по месту расположения и по материалам изготовления. По месту положения — на внутренние и внешние.

Смонтированный внутри помещения — внутренний. Его стенки не подвергаются отрицательному влиянию внешних факторов — дождю, отрицательным температурам, ультрафиолету, перепадам температуры. Такая конструкция более долговечна. Увеличенная теплоотдача используется для дополнительного обогрева помещений.

Минусом внутренних труб является:

опасность просачивания вредных газов при разгерметизации;
возможность пожара при неправильной термоизоляции;
необходимость дополнительной теплоизоляции при проходе через перекрытия;
труба дымохода занимает определенное место в помещении и ее наличие резко ограничивает полезную площадь.

Наружные дымоходы выводятся через стену дома и идут вне помещения. У них немало достоинств:

простота сооружения и возможность интегрирование без затрагивания отделки дома;
цена;
простота ремонта и профилактического обслуживания;
безопасность при утечке вредных газов.

Чтобы не образовывался конденсат, трубу необходимо утеплять Наряду с достоинствами имеется ряд недостатков:

нужно утеплять для снижения образования конденсата внутри трубы;
отрицательное влияние окружающей среды;
невозможно использование для дополнительного обогрева помещения.

Виды вытяжных труб и их характеристики

Расчет диаметра и высоты вытяжки осуществляется с учетом следующих факторов:

мощности газовой колонки или котла;
разницы температур наружного воздуха и выводимых газов;
количества отработанных газов, которые подлежат удалению;
технологических особенностей газового отопительного оснащения.

Кроме того, важен материал, из которого производят трубы для вытяжки газового котла или колонки.

Они могут быть:

из нержавеющей стали марок 304, 310S, 316 и 316L;
стальные с эмалированным покрытием;
алюминиевые.

Для изготовления вытяжки используется специальная сталь, а в качестве покрытия наносят жаропрочную эмаль, которая не растрескивается в процессе эксплуатации при воздействии высокой температуры. Главным недостатком металлических дымоходов является образование конденсата при значительной разнице температур изнутри и снаружи конструкции, поэтому их изолируют с помощью утеплителей.

Теплоизоляционные материалы должны быть устойчивыми к возгоранию, поэтому оптимальным вариантом является использование минеральной ваты.

Стальная газовая вентиляционная труба может быть и с внутренним утеплением, выполненным в заводских условиях. Такие изделия отличаются высокой прочностью и длительным сроком службы.

Еще одним вариантом удаления продуктов сгорания топлива при работе газового оборудования является коаксильный дымоход, который представляет собой конструкцию из двух труб. Одна из них служит для отвода отработанных газов и расположена внутри другой, предназначенной для забора и перемещения к горелке воздушных масс. Они поступают с улицы, поэтому газовое отопительное оборудование с коаксильным дымоходом можно устанавливать в любом помещении.

Для газовой колонки выбор труб для вентиляции не ограничивается жесткими конструкциями. Гофрированный дымоход не уступает по техническим характеристикам жесткому, обеспечивает необходимую тягу и эффективно отводит отработанные газы. Кроме того, он отличается гибкостью, что позволяет избежать переходов и использования соединительных элементов.

Гофрированная вытяжка для газовой колонки имеет небольшой вес, проста в монтаже и устойчива к воздействию конденсата. Она изготавливается из ламинированной многослойной фольги и стальной проволоки, которая служит каркасом. При необходимости гофрированная труба наращивается до нужной длины.

Почему нет тяги в газовой колонке

Причин отсутствия тяги несколько. Чтобы выяснить что стало катализатором неисправности проводят визуальный осмотр подключения колонки на предмет ошибок, допущенных во время монтажных работ. После проверяют состояние дымового канала.

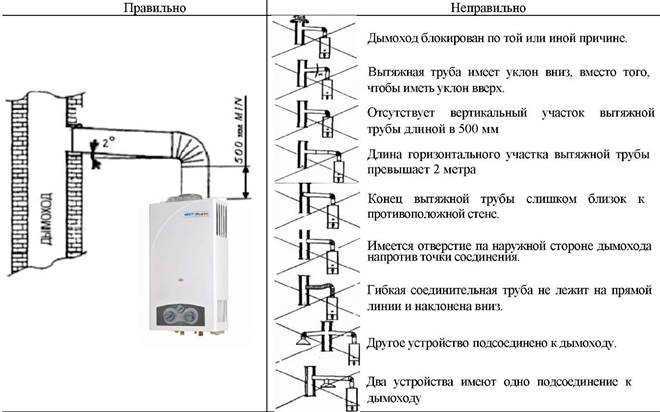

Основные причины, влияющие на то, что в дымоходе нет тяги:

Ошибки, допущенные во время монтажа — распространены несколько видов нарушений:
1. Диаметр воздуховода — не может быть меньшим сечением, чем у выводящего патрубка водонагревателя. Диаметр рассчитывается по мощности теплогенератора. Не допускается использование более 3 повторных углов и переходников при монтаже трубы. Минимальная длина дымохода 2,5 м. Трубу нельзя сужать и изменять сечение на меньшее. Диаметр должен остаться одинаковым на всей протяженности дымохода.
Соединения должны быть плотными не допускающими протечек. Проводится герметизация в месте подсоединения колонки к вытяжке. Чтобы уплотнить дымоход на месте стыков используют специальный термостойкий герметик.
Минимальное расстояние от газовой колонки до дымохода 30-50 см.
Размеры (длина) гофры не должны превышать 2 м. На всем протяжение устанавливают хомуты, предотвращающие провисание трубы, что отразится на характеристиках тяги.
Несоответствие помещения техническим условиям эксплуатации колонки — пользоваться газовым водонагревателем при отсутствии тяги в дымоходе нельзя. Недостаточная циркуляция воздуха в помещении влияет на работоспособность колонки. Запрещается установка в одном помещении принудительной вытяжки и водонагревателя. При монтаже металлопластиковых окон обязательно предусматривается приточный клапан.
