Схема кладки печи голландки с плитой своими руками

История

С незапамятных времен на Руси традиционно использовали русскую печь без трубы. Во времена Петра I (который много путешествовал по Европе) печь подверглись модернизации и располагать уже так, что сама печь находилась в отапливаемом помещении, а труба и топка – в сенях. Дым таким образом не распространялся по основной жилой части дома.

Внешние стены печей для украшения стали обкладывать голландскими изразцами, покрытыми глазурью. Блестящими и художественно оформленными. С тех пор в обиход стала входить фраза “голландская печь”. То есть связи исполнения печи с голландскими печными мастерами нет. Конструкция печи наша русская.

Голландки в классическом исполнении появились в России в начале XVIII века и отличались от русских печей наличием сквозной тяги и появлением первых дымовых каналов с оборотами. Ниже вы можете видеть конфигурации печей тогдашнего времени с подробным описанием:

Печи в первой половине XVIII века: Fig.1 – Печь с коменом. Fig.2 – Первая печь с дымовыми каналами, появившаяся в России в 1736 г. Fig.3 – Усовершенствованная печь с горизонтальными каналами. Fig.4 – Усовершенствованная печь с вертикальными каналами. Fig 5 и 6 – Печи с конвекционными каналами с подачей воздуха с улицы.

Дровосберегающая голландка. Из топки в очаговой части (А) дым сначала проходит по ходам от 1 к 6, затем попадает в напечье (В) с каналами и там последовательно идет от 1 к 7, откуда уже удаляется в дымоход. Общая длина каналов составляет 56 футов.

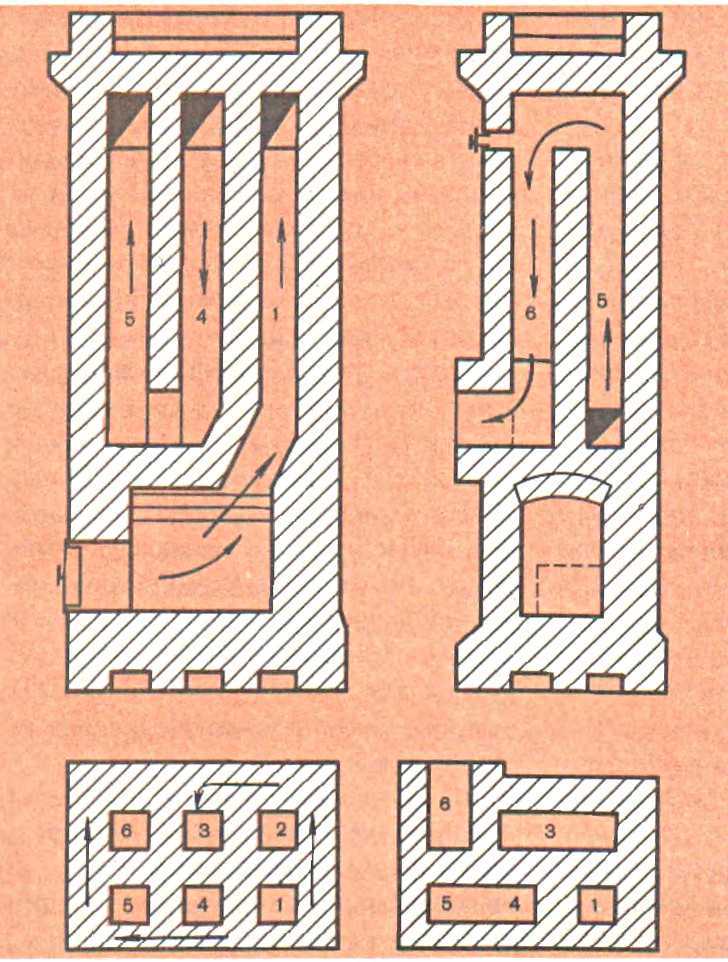

6-ходовая голландка XIX века: a – шанцы, b – шуровочное отверстие, c – ходы, d – перевалы между ходами, f – внешние стенки, g – топка, h – жаровой душник, i – вьюшка

Благодаря относительной простоте кладки (кроме круглых) и малому занимаемому месту голландки широко распространились в северных и центральных районах страны, в Сибири.

Подготовительные работы

Прежде чем сложить печь голландку, необходимо выбрать место, подготовить расходные материалы, основание для устройства печи, раствор для кладки. Рассмотрим все этапы более подробно.

Правильное месторасположение очень важно для печи. Лучше расположить конструкцию так, чтобы она отапливала сразу две комнаты

Не рекомендуется располагать печь у внешней стены дома, так как будет образовываться конденсат

Не рекомендуется располагать печь у внешней стены дома, так как будет образовываться конденсат.

Для строительства потребуются следующие расходные материалы:

кирпич керамический;
кирпич огнеупорный;
глина строительная;
вода;
песок;
дверцы для топки и поддувала;
стальная гибкая проволока;
асбестовый огнеупорный шнур;
задвижки металлические;
металлическая полоса толщиной 0,5 см и шириной 5 см.

Отопительно-варочная конструкция, несмотря на малый вес, нуждается хоть и не в усиленном, но в качественном и надежном фундаменте.

Ключевым моментом является армирование, которое нужно сделать не только по площади, но и по объему, то есть углубить в фундамент. Размеры основания должны быть не менее 1,2х1,2 м.

Фундамент голландки и фундамент дома не должны связываться, рекомендуется между фундаментами насыпать слой песка.

Хорошим вариантом будет бетонная монолитная плита или же можно залить бетонный раствор.

Также можно сделать фундамент из кирпича, однако он будет дороже, но плюсом будет то, что при необходимости основание можно разобрать.

Бетонное основание трудно демонтировать, а также заливка раствора является более трудоемкой, чем кладка кирпича. Но бетон все же будет прочнее и надежнее.

Устройство фундамента начинается с разметки площади печи. Площадь фундамента должна быть немного больше основания печи. Теперь нужно выкопать яму глубиной 60 см.

Яму нужно засыпать щебнем, толщина слоя 15 см, слой нужно разровнять и утрамбовать. Далее укладывается арматурная сетка.

В местах пересечения арматурных прутьев устанавливаются вертикальные прутки. Все стыки арматурной системы нужно связать проволокой.

После этого устанавливается опалубка. Стены опалубки покрываются рубероидом или каким-либо другим гидроизоляционным материалом.

Затем заливается бетонный раствор, приготовленный из расчета: одна часть цемента на три части воды. Залитую поверхность нужно посыпать сухим цементом для повышения твердости основания.

Готовый фундамент нужно оставить до полного высыхания. Рекомендуется подождать 30 дней, хотя, сколько ждать, решает каждый индивидуально, некоторые строители приступают к дальнейшим работам уже через 7 дней.

После высыхания фундамент нужно покрыть гидроизоляцией, например, рубероидом.

Следующим этапом является кладка печи. В первую очередь, нужно подготовить раствор для кладки. Для приготовления раствора нужно просеять песок и глину.

Просеять можно через сито или сетку от панцирной кровати. Глину на три часа нужно залить водой, к одной части глины не более трех частей воды. А не впитавшуюся воду нужно слить.

Когда глина набухнет, к ней добавляется песок в такой же пропорции. В полученную смесь добавляется чистая вода. Сколько надо добавить, зависит от количества смеси, приблизительно добавляется 1/8 часть.

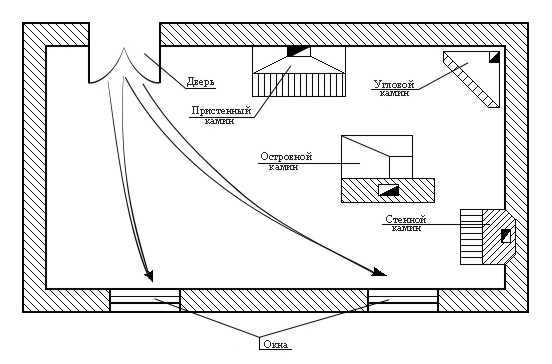

Где можно устанавливать печку

Очень важно, прежде чем начать заниматься кладкой, определить место ее расположения. От этого зависит будущая эффективность всей конструкции

Многие считают, что такую систему лучше всего устанавливать в центре помещения. Прокладку дымовых каналов делать вдоль стен, чтобы улучшить тягу, получить уменьшение оголовок.

Существует один недостаток такого расположения. Воздух начнет постоянно двигаться и охлаждаться около наружной стены. После возвращения в печь, он станет причиной появления печного сквозняка.

Движение холодного потока воздуха, перемещающегося к печке, вызывает дискомфорт у людей, находящихся в комнате. Их самочувствие ухудшается.

Из вышесказанного становится понятно, что расположение в центре помещения, не является идеальным. Печку нужно устанавливать около наружной стены.

Однако при этом могут возникнуть некоторые проблемы. Внутренние стенки дымовых каналов могут покрываться конденсатом. В результате уменьшится сила тяги, в комнате придется убираться намного чаще, из-за быстрого загрязнения.

Компромиссным решением считается установка печки в центре дома. Отапливающие поверхности должны быть направлены в сторону жилых комнат. Быстро загрязняющиеся детали (топка, плита), должны выходить на кухню.

Разновидности голландских печек

Классическая конструкция

На основе простенькой голландки умельцы способны создать настоящие произведения искусства. Внешняя поверхность может быть отделана изразцами, натуральным камнем и иными материалами. Чтоб сэкономить пространство, большинство печек сооружают угловыми. Вариантом квадратного устройства является круглая печь-голландка. Их чаще исполняют в футлярах – металлических кожухах. Можно купить и готовые агрегаты, например, Weber GBS.

Изначально печь представляла собой только обогревательный прибор. С течением времени конструкция совершенствовалась, стали появляться варианты с камином, плиткой, духовым шкафом и даже с лежанкой. Последнюю модель обычно устанавливают между кухней и жилой комнатой, что позволяет теплу после обогрева кухни переместиться в жилую часть, где владелец может отдохнуть.

Классическая голландка

Устройство такого типа – прекрасный выбор для дачи. Быстро прогревает помещение, медленно остывает, простое в укладке, экономичное в материалах. Для работы печи требуется заготавливать дрова либо уголь. Как правило, подобные агрегаты шестиканальные. Укладка выполняется на фундаментное основание по простой схеме.

Печь-камин

Голландка с камином

Чтобы обогреть дом и создать уют, голландскую отопительную печку превращают в камин. Кладка отличается от классической тем, что вместо чугунной дверки на камере сгорания устанавливают жаропрочную стеклянную створку необходимой величины. Чтобы выдержать каминный стиль, печник скругляет углы у кирпича, прорабатывает геометрию, увеличивает фундамент и на втором ряду кладки сооружает зольник и дымоход.

С духовкой

Духовое отверстие располагается над топочной камерой и под варочной поверхностью. Из-за этого немного меняются стандартные габариты голландки и увеличиваются расходы материалов. С ее помощью можно приготовить большее количество блюд при одинаковом расходе дров. В печной духовке выпекать торты сложно из-за отсутствия регулятора температуры, но другие блюда: хлеб, пиццы, пироги, овощные и творожные запеканки, мясо – получаются на ура.

Варочная голландка

Чтобы использовать печку для готовки еды не в духовке, на пятом ряду кладки ставят варочную поверхность из чугуна над топкой. Между металлом и кирпичом прокладывают слой огнеупорного раствора на основе глины. Зону над варочной поверхностью кладут на уголок из металла. Печка-голландка с варочной плитой хороша на даче для консервации овощей: ее применяют для стерилизации банок и готового продукта.

С водяным контуром

Подобное устройство отапливает гораздо больше помещений и обеспечивает горячим водоснабжением весь дом. В печной массив встраивают металлический котел с теплоносителем, нагревающийся напрямую от горения дров. Одна труба отходит от котла и служит для разведения нагретой воды по дому. Водяной контур, проходя по стенам всех комнат, возвращает жидкость обратно в нагревательный резервуар.

Подготовка растворов

Чтобы печь-голландка с плитой работала эффективно, не дымила, хорошо обогревала помещение, мало запастись качественными материалами и хорошими инструментами. Нужно еще грамотно приготовить растворы для кладки. Для кладки топки желательно использовать раствор на базе шамотной глины, для остальной кладки рекомендуется использовать раствор на базе красной глины. Основные ингредиенты для раствора – песок, красная глина и вода.

Пропорции для разных пород глины отличаются друг от друга. Для приготовления раствора на базе жирной глины требуется 2.5 части песка на одну часть глины. Для раствора со средней глиной на одну часть глины потребуется полторы части песка. Для тощей глины соблюдается пропорция 1:1.

Таблица пропорций раствора для кладки печей

Достоинства и недостатки

Печка возводится очень быстро, с ней справится даже новичок.

Главное достоинство данной печки – это её небольшие размеры. Она не занимает много места, но даёт много тепла. Печь-голландка для дачи из кирпича станет отличным решением вопроса с отоплением. Газа на дачных участках обычно не бывает, отапливать электричеством безумно дорого, поэтому дрова станут оптимальным источником тепловой энергии.

Печь-голландка, сделанная своими руками, подарит комфорт и уют. А её возведение не займёт много времени. Строго следуя руководству по сборке и не отступая от неё ни на шаг, вы получите в своё распоряжение полноценный отопительный агрегат, работающий на дешёвых дровах.

Следующее преимущество – долгое остывание. Полное сгорание дров в топке не приведёт к быстрому остыванию голландки. И чем больше печь, тем дольше она будет оставаться тёплой. При этом она практически никогда не капризничает – главное, чтобы в дымоходе была хорошая тяга.

Есть и некоторые недостатки, которые характерны для любых дровяных печей:

Для длительной работы голландки нужны хорошие дрова, а не трухлявые пни.
При использовании сырых дров возможно выделение большого количества сажи – она забывает дымовые каналы. А так как каналы в больших печах идут змейкой (вверх и вниз, по очереди), с очисткой печки возникнут проблемы (требуется установка дополнительных прочистных дверок).
Хорошая тяга нередко приводит к излишне быстрому прогоранию поленьев – нужно научиться регулировать интенсивность горения с помощью дверцы поддувала.

Тем не менее печи-голландки по-прежнему в строю.

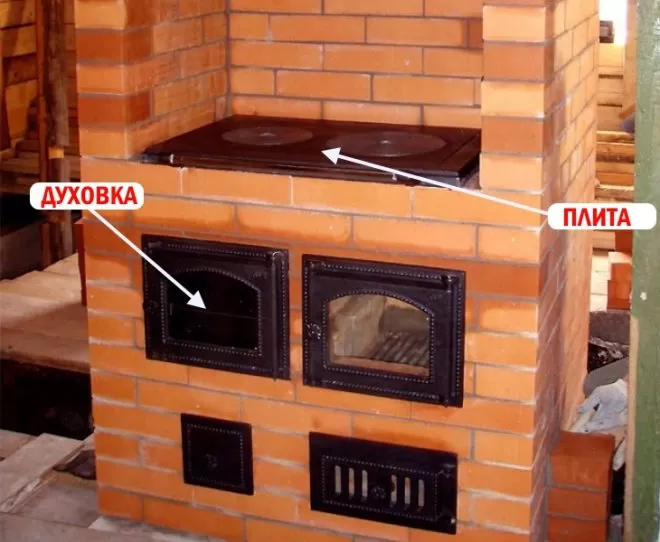

Установка духовки и варочной плиты

Печь-голландка с духовкой и варочной плитой сооружается несколько иначе, чем классическая. Для установки варочной плиты в кирпичах делаются стесы по пять миллиметров с каждой стороны плиты. Это необходимо для обеспечения возможности свободного расширения металла при нагреве. Зазоры между плитой и кирпичами заполняются асбестовым шнуром и закрываются картоном. Картон впоследствии выгорает и асбестовый шнур компенсирует перепад температур.

Если духовку расположить над варочной плитой, горячий воздух будет равномерно ее нагревать, обтекая со всех сторон. При установке духовки сбоку от топки, нагрев ее будет неравномерным.

Чему уделить внимание при выборе?

Чтобы варочно-отопительная печь из кирпича функционировала полноценно, перед сооружением важно обратить внимание на такие детали:

Размер конструкции. Если жилище небольшое, для обогрева подойдет простейшая печка, которая боковой стороной размещается внутрь главной комнаты, а варочную камеру располагают в сторону кухни.
Форма. Для большого дома подойдут угловые варианты, потому что такая конструкция, при правильной установке, обогревает одновременно 2—4 комнаты.
Теплоотдача

Важно, чтобы конструкция печи максимально отдавала тепло внутрь помещения.

Для небольших домов и дач не стоит сооружать массивные отопительно-варочные конструкции, потому что в этом случае расход топливных материалов большой, а для такой площади этого не требуется. Кроме установки кирпичной печки, для большего эффекта и теплоизоляции рекомендуется ответственно отнестись к утеплению всего жилища, потому как в противном случае, все тепло будет уходить наружу сквозь щели в стенах, окнах, потолке.

Материалы и их количество

Чтобы самостоятельно сложить печь голландку без плиты своими руками потребуются следующие материалы и печное литьё:

№ п/п	Наименование материала и печной фурнитуры	Ед. изм.	Количество
1	Обычный керамический кирпич М150 — М250	Тыс. шт.	0,65
2	Шамотный кирпич	Тыс. шт.	0,05
3	Жирная глина	кг	90
4	Крупный речной песок	м³	0,5
5	Колосниковая решётка 250х250 мм	шт.	1
6	Дверца прочистная 130х70 мм	шт.	3
7	Дверца топочная 250х280 мм	шт.	1
8	Дверца поддувальная 250х140 мм	шт.	1
9	Задвижка 130х130 мм	шт.	1
10	Задвижка 130х250 мм	шт.	1
11	Асбестовый шнур	м	10
12	Оттожённая стальная проволока	м	10
13	Полоса стальная 50х5 мм	м	3,5
14	Термостойкий клей для усиления кладочных швов	кг	20

Для сооружения фундамента нужно купить:

портландцемент — 1 мешок (50 кг);
песок — 0,01 м³;
щебень — 0,5 м³;
арматурную сетку с размером ячейки — 0,84 м²;
рубероид — 0,84 м²;
битумную мастику — 8 кг;
доску для сборки опалубки — 152 м³;
гвозди — 0,2 кг;
проволоку вязальную — 15 — 20 м.

Материалы

В ходе геологической истории в Швеции образовались богатейшие месторождения отличной шамотной глины на основе алюмосиликатов, поэтому шведскую печь конструировали с учётом доступности высококачественного огнеупорного шамотного кирпича. Именно он позволяет развивать в топке столь высокую температуру, необходимую для полного дожигания топлива в условиях активного отбора тепла духовкой.

Шамотный кирпич

Прочие элементы камерной части следует выкладывать из печного кирпича (красный керамический полнотелый) марки М200

Важно, чтобы грани всех блоков по ½ или ¾ кирпича были ровными, поэтому их нельзя заготавливать при помощи молотка-кирочки. Нужно либо резать болгаркой, либо приобретать в готовом виде

Печной полнотелый кирпич

Канальный конвектор можно строить из обычного кирпича: поскольку дожигание газов происходит в камерной части, сюда они поступают с температурой ниже 800 градусов.

Раствор замешивают на глине особого сорта — обычная не подходит. Как правило, используют мергель.

Мергель

Понадобится и шамотная глина — из неё будет замешиваться раствор для шамотного кирпича.

Шамотная глина

Песок следует использовать горный, для которого характерны минимум органических примесей и угловатая форма гранул. Приготовленный на гладком речном песке раствор быстро растрескается.

Для возведения канального конвектора применяют обычный цементно-песчаный раствор.

Печная дверца: чугунное литье

Если все же принято решение использовать штампованную дверцу, её нужно снабдить такими фиксаторами самостоятельно: к каждому углу рамки приваривают по два отрезка стальной проволоки (отожжённой) диаметром 3–4 мм и длиной 50–70 мм. При монтаже эти «усики» разводят в стороны, так чтобы их концы отстояли друг от друга на 40–50 мм, и закладывают в швы. Сверху над штампованной дверкой нужно устроить перекрытие из стального уголка или полосы.

Установка дверцы

Изделия и материалы следует приобретать согласно следующей спецификации:

Кирпич печной М200: 717 шт. (без учёта дымохода).
Кирпич шамотный марки Ш8: 154 шт.
Асбестовый шнур.
Отрезки стального равнополочного уголка 50х5 мм длиной 1020–1030 мм: 2 шт.
Отрезки стальной полосы 50х5 мм: 3 шт. длиной по 920 мм, 2 шт. длиной по 54 мм, 2 шт. длиной по 48 мм.
Колосниковая решётка с размерами 200х300 мм.
Дверца для топки, размер — 250х210 мм.
Дверца для поддувала, размер — 140х140 мм.
Прочистные дверцы размером 140х140 мм: 8 шт.
Духовка с размерами 450х360х300 мм.
Дымоходные задвижки размером 250х130 мм: 3 шт.
Плита варочная размерами 710х410 мм.
Решётка для камина длиной 690–700 мм. За неимением покупной можно сварить из стального прута.
Материал для устройства несгораемого покрытия перед печью: стальной лист толщиной от 1,5 мм либо керамическая плитка.

Пол должен быть защищён в радиусе 1,2 м от центра топочной дверцы.

Распространённые модификации голландских печей

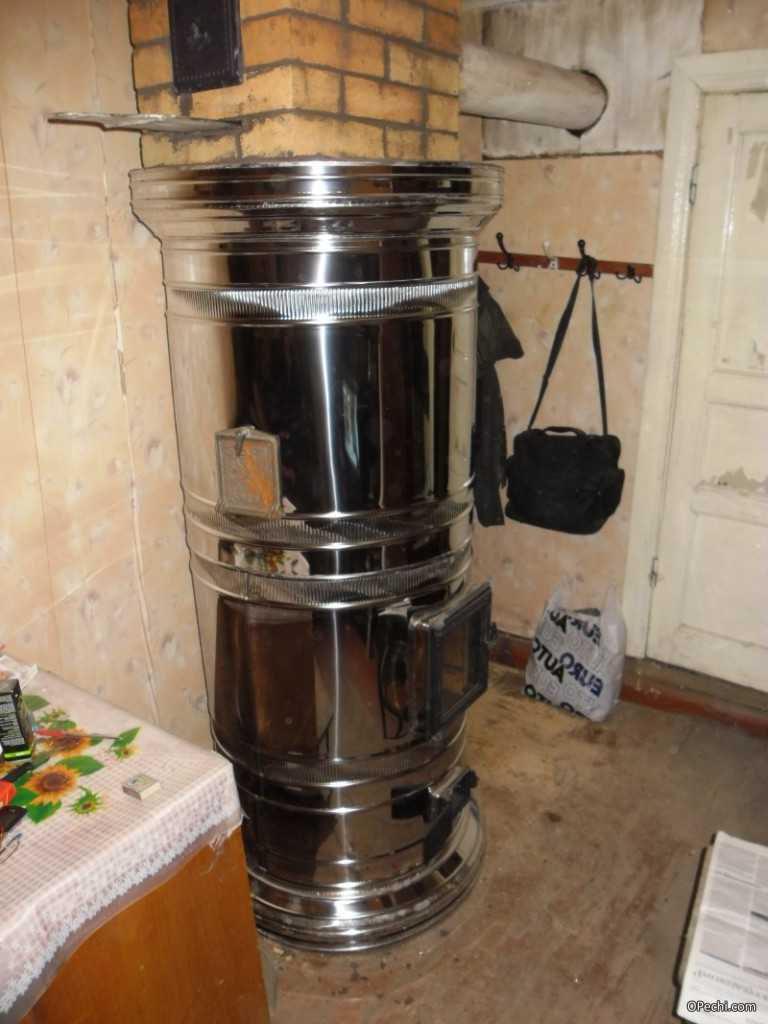

Колпаковая голландская печка

От классической модели эта печь отличается наличием специального колпака, который задерживает нагретые газы. У колпаковой голландки КПД существенно выше, чем у простой канальной. Она может функционировать не только на толстых дровах, но и на более низкосортном топливе.

Эта модель была изобретена в Германии, человеком по имени И. Г. Утермарк. Круглая голландская печь имеет несколько дымовых каналов: от 3 до 12. Также она оснащена металлическим кожухом, что позволяет при строительстве экономить и выполнять кладку в ¼ кирпича. Небольшая стоимость, малый вес и прекрасная теплоотдача сделали круглую печь голландку весьма популярной и востребованной среди небогатого населения. Такие печи часто устанавливали в казённых госпиталях, бараках для рабочих, сиротских приютах и т. д.

В более обеспеченных домах круглая голландская печь не прижилась, так как выделяла слишком много копоти и плохо чистилась.

Изготовление печи-голландки своими руками

Печи голландки Грум-Гржимайло

Такие печи тоже отличаются закруглённой формой, при строительстве они выкладываются поясами. Ряды кладут внутри кожуха, который выполняет функцию опалубки. Кожухи изготавливают чаще всего из кровельного металла. Чтобы конструкция получилась правильной и не разрушилась, кожухи нужно установить максимально ровно. Сейчас многие производители стройматериалов предлагают уже готовые к использованию кожухи для печей Грум-Гржимайло. Они продаются комплектом вместе со всеми необходимыми элементами, крепежами, схемами порядовки и техническими расчётами. При строительстве обязательно нужно сооружать фундамент и обеспечивать надёжную гидроизоляцию. В верхней части печи, чуть ниже колпака обычно делают две дверцы для проведения регулярной очистки дымового канала.

Множество модификаций и большое количество достоинств, явно перевешивающих недостатки, привело к повсеместному распространению голландских печей. Соорудить их можно быстро и успешно, поэтому печь голландка своими руками — это достаточно распространённое явление.

Как выглядит и работает голландская печь

Классическая голландская печь прямоугольной формы только отопительная. Это простая, компактная и, одновременно, эффективная конструкция. Она быстро разогревается при минимуме топлива, медленно остывает. Простой принцип действия позволяет встроить плиту, водогрейную ёмкость, духовку, водяной контур.

О чем эта статья

Достоинства и недостатки

Прежде чем построить голландскую печь из кирпича у себя дома, рекомендуется подробно ознакомиться с плюсами и минусами сооружения. К преимуществам относятся:

Возможность выложить печку с дополнительными модификациями и возможностями, что делает сооружение многофункциональным и универсальным.
Малая площадь печи — 50×50 см позволяет сооружать ее в небольших домиках.
Быстрое прогревание и распространение тепла в жилище.
Высокий КПД, даже если печка двухэтажная.
Умеренные финансовые затраты на возведение. Нужно приобрести лишь дорогой шамотный кирпич для формирования топочной камеры. Остальная порядовка печи выкладывается из обычного, можно даже б/у кирпича.

Недостатки, среди которых самыми существенными считаются:

Меньший КПД по сравнению с классической русской печью.
Многоканальная система устроена таким образом, что иногда уличный воздух затягивается внутрь жилища.
Чтобы в доме было комфортно, топить печь нужно не менее 2 раз на сутки.
Расход топлива неэкономный.
Чтобы печь была всегда теплой, важно все время наблюдать за вьюшкой.
Растапливать печку на максимальную мощность не рекомендуется, потому что газ, который задерживается в дымоотводных каналах, проникает внутрь здания и отравляет жильцов.

Строительство голландки своими руками

Построить печь голландку своими руками намного проще, чем сложить сложную русскую печь. Современные печники разработали порядовки моделей на любой вкус и размер. Готовая схема кладки печи голландки – самый доступный и надежный способ сложить очаг без помощи мастеров.

Основные правила кладки печей

Печных схем очень много, но принципы кладки остаются неизменными:

очаг устанавливают на отдельный фундамент, закрытый гидроизоляционным материалом;
первый ряд всегда кладется насухо, без раствора;
для топки можно использовать только огнеупорный кирпич, который нельзя перевязывать с обычным кирпичом;
для строительства нужно замешивать глиняный раствор или покупать современные жаростойкие смеси, рекомендованные производителем для печного оборудования;
толщина шва при кладке огнеупорных кирпичей должна составлять 3-5 мм, а при работе с обычным кирпичом следует придерживаться слоя раствора в 5-8 мм;
на просушку постройки требуется не менее двух недель, на этот период дверцы оставляют открытыми.

Для отопления дома можно попробовать сложить простую печь голландку своими руками по чертежам и порядовой схеме, шаг за шагом выкладывая ряды.

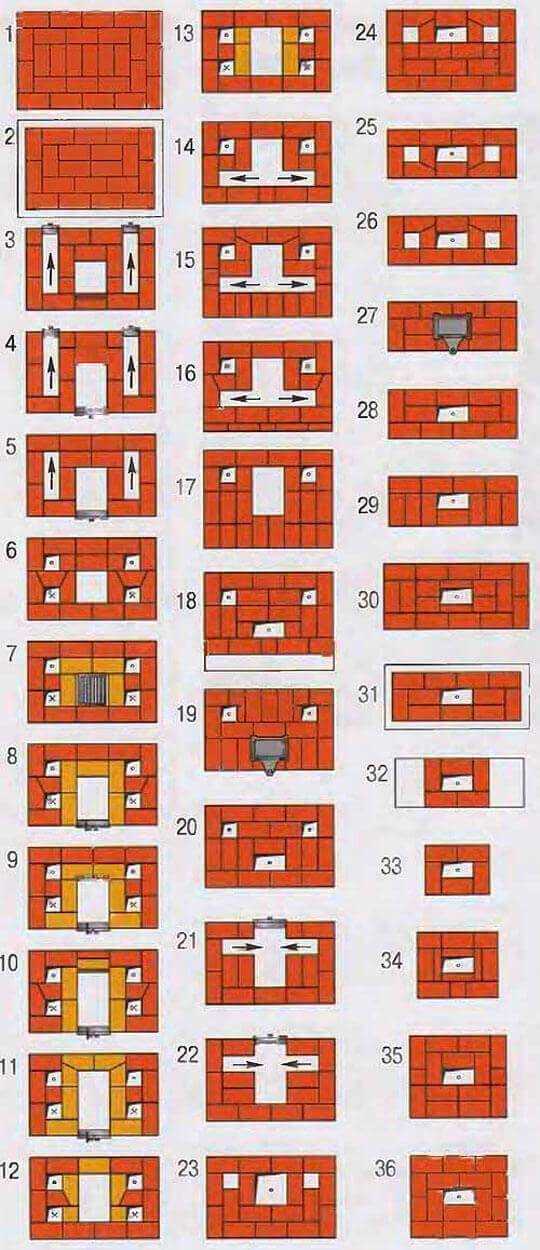

Порядовая схема голландки с увеличенным КПД

Автору этой отопительной печи удалось повысить КПД очага за счет измененной конструкции. В верхнем массиве сооружения каналы для газов дополняют четыре колпачка. В топливнике предусмотрено два небольших окна размером 7*10 см. В корпусе имеется несколько печурок.

Оборудование рассчитано на помещение площадью от 50 до 60 квадратных метров. Размер основания 102*153 см. Для строительства несложной печи голландки своими руками потребуется керамический кирпич с ровными гранями. Готовая конструкция не нуждается в оштукатуривании и отделке.

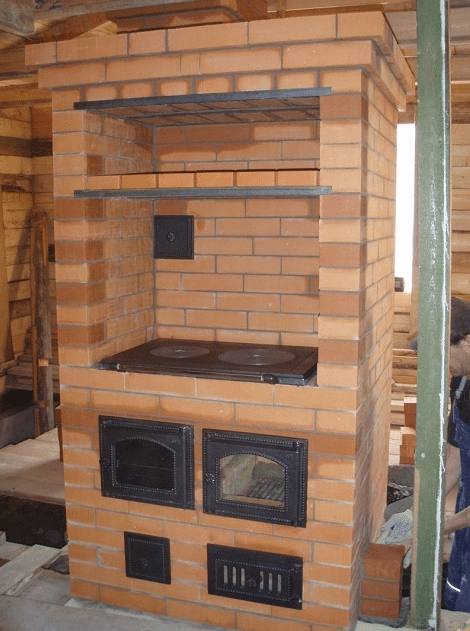

Отопительно-варочная печь с плитой и духовкой

Чтобы максимально повысить функциональность заморского очага, отечественные печники дополнили его варочной плитой и духовкой. Такая модификация стала достойной альтернативой многофункциональной, но громоздкой и дорогостоящей русской печке.

Чугунную плиту монтируют на высоте третьего, четвертого или пятого ряда от топки. Плита располагается в нише высокой конструкции, но такой дизайн эффектно смотрится и достаточно удобен для использования устройства по назначению.

Расположение духовки и плиты относительно топки

Духовой шкаф из чугуна помещают над топкой. Для этой цели проще всего купить готовый аксессуар. Если нужна печь голландка с плитой и духовкой, компактные размеры конструкции немного расширяют. Духовой шкаф встраивают параллельно с дверцей топочного отделения, а варочную поверхность располагают над топкой.

Схема голландки с плитой и духовкой

Двухэтажная голландка с плитой – схема для опытных печников

Каминные печи на основе голландских

Современному человеку нужны не только тепло и пища, но и зрелища. Ответом на возросшие потребности стали печи голландки с каминными топками, закрытыми прозрачными дверцами из огнеупорного стекла.

Чтобы построить каминную голландскую печь своими руками, следует немного расширить основание конструкции. Формирование зольника и дымохода начинают уже на втором ряду кладки, здесь же предусматривают отверстия для чистки.

Стильная голландка с камином для современного дома

Неопытные мастера, начиная вникать в процесс постройки домашнего очага, нередко сталкиваются с проблемой: те конструкции, на которые хватает знаний, становятся неинтересными, а сложные и функциональные печи требуют мастерства. Выход здесь один – доверить работу профессионалу и внимательно понаблюдать за процессом, набираясь недостающих знаний.

Простейшая кухонная печь из кирпича

Рис. 24. Простейшая кухонная печь.

А. Задвижка Б. Искрогасительный зуб В. Плита Г. Топка Д. Плита Е. Боковой разрез Ж. Разрез спереди

Характерные особенности:

а) очень низкая высота топки — всего 21 см (если кому-то этот размер не понравится, высоту топки можно поднять, но в таком случае дров для приготовления пищи понадобится в два-три раза больше). В качестве дров в печи с подобной высотой топки лучше всего использовать старый штакетник и ненужные остатки пиломатериала. Двух-трех старых штакетин будет вполне достаточно для приготовления полноценного обеда в летний период на семью из шести человек. Впрочем, в наше время, когда большинство сельских жителей пользуется для готовки газом или электричеством, печь такой высоты вряд ли найдет своего массового пользователя;

б) наличие искрогасительного зуба и отсутствие всего лишнего.

Конструктивные особенности

У голландки нет колосниковой решётки. В отличие от многих других моделей печей, она имеет несколько дымовых каналов. Нет поддувала. Эта особенность не даёт топливу интенсивно разгораться. Поэтому дрова прогорают медленно, равномерно и долго отдают тепловую энергию помещению. То есть конструкция печи подходит по своим эксплуатационным характеристикам к печам длительного горения. Кислород для горения поступает через дверку топливника.

По форме голландка вытянута вверх. У топки прямоугольная форма. В классическом исполнении функция у голландки — отопительная. Варочная панель, духовка и лежанки были добавлены умельцами уже позже. Таким образом, со временем стандартный вид голландки преобразился.

У печи очень тонкие стены — в полкирпича. Эта особенность позволяет конструкции быстро прогреваться. Продукты сгорания, проходя по длинному дымоходу, отдают тепло стенкам и выходят на улицу. Конструкцию печи можно изменять, главное — соблюдать основные пропорции и сохранять принцип действия.

Принцип работы голландки заключается не в том, чтобы заставить поленья гореть сильным пламенем, они должны интенсивно тлеть. Если огонь будет сильным, дымовые газы выйдут по дымоходным каналам на улицу очень быстро и не успеют передать тепловую энергию стенам. Поэтому в топочную камеру не следует загружать мелкие поленья, стружки, опилки и другие быстро прогорающие типы топлива. При правильной топке печи, она прогреется быстро и будет длительно отдавать тепло помещению. Температура наружной поверхности стены обычно составляет около 60 градусов.

Как правильно топить голландку? Сначала убедиться, что в топливной камере и зольнике нет золы. Топливо следует поместить на решетку. Топливо обязательно должно быть сухим. Перед тем как поджигать поленья, прикрывают поддувало. Полешки раскладывают горизонтально, ровными рядами. Затем дверку топки нужно закрыть и открыть поддувало.

Как устроена и работает печь голландка

Главная особенность, которой печь-голландка отличается от других печей, заключается в конструкции ее дымохода. Дымоход голландки имеет шесть каналов отвода горячих газов. Эти дымовые каналы соединены последовательно, а в верхней части последнего, шестого канала имеется отверстие для вывода газов во внешний дымоход.

Горячий газ из топочной камеры попадает в первый канал дымоотвода. Поднимаясь вверх, он, остывая, отдает тепло стенкам. Далее он по второму каналу опускается вниз, к топке. Здесь газ снова нагревается и поднимается вверх, отдавая тепло. Так газ проходит через все шесть каналов дымоотвода. Из шестого канала дым попадает в дымоход и выводится наружу.

Благодаря многоканальной конструкции дымоотвода, печь прогревается равномерно, без резких скачков температуры. Нагретая голландка может долго сохранять тепло, поддерживая комфортную температуру в помещении. Конструктивно голландская печь состоит из трех основных элементов:

большая топочная камера;
собственно дымовая труба;
шесть дымоотводящих каналов.

Как работает печь голландка

Основные элементы голландки

Большая топочная камера рассчитана на значительное количество топлива, что повышает эффективность печи и позволяет расширить ее функциональные возможности – дополнить традиционную конструкцию варочной поверхностью, духовкой, системой отопления.

Еще одно существенное достоинство большой топки – возможность увеличить высоту печи на один-два этажа, обогревая тем самым помещения сразу на нескольких этажах.

Хотя топочная камера всегда имеет форму большого параллелепипеда, конструкция голландки может иметь любую форму – полукруглую, треугольную. Дымовая труба в верхней своей части имеет боковой выход, соединенный металлической трубой с главным дымоходом. Для быстрого остужения печи следует полностью открыть заслонку.

Главные конструктивные отличия голландки

Так как в этих печах отсутствует поддувало, то нет необходимости в колосниках. При отсутствии поддувала дрова не прогорают быстро, а медленно горят, отдавая тепло длительное время. Благодаря такой конструкции эти печи относятся к отопительным агрегатам длительного горения. Дрова в топке медленно тлеют, нагревая газ, но, если не закрыть вьюшку, печь очень быстро остынет. Кислород в топочную камеру поступает только через дверцу.

К отличительным особенностям относятся также топочная камера в форме параллелепипеда, несколько дымовых каналов и вытянутая в высоту конструкция.

https://youtube.com/watch?v=OAGswWSJzBM

Основные правила обустройства

В отличие от русской печи, которая очень многофункциональна, являясь и источником тепла, и лежанкой, и местом приготовления пищи, голландка изначально создавалась лишь как средство обогрева.

Чтобы максимально повысить функциональность заморского очага, отечественные печники дополнили его варочной поверхностью. Такая печь голландка с плитой и духовкой идеально подходит для небольшого дома, а так же в том случае, если вы не хотите загромождать помещение объемной печью.

Технология изготовления агрегата довольно проста. Плиту размещают в нише конструкции, чуть выше топки, примерно третий — пятый ряд. Духовку же встраивают параллельно топке.

Мнение эксперта

Николай Давыдов

Печник с 15-летним стажем

Если варочная поверхность не нужна, то духовку помещают непосредственно над топкой, но все же советуем вам не игнорировать плиту: во-первых, она никогда не будет лишней, а во-вторых есть прекрасные дизайнерские решения обустройства печи, где варочная поверхность прекрасно дополняет внешний вид голландки.

Фото печей голландок с плитой и духовкой (расположена на одном уровне с топкой):

Материалы

Шамотный кирпич

Печной полнотелый кирпич

Раствор замешивают на глине особого сорта — обычная не подходит. Как правило, используют мергель.

Мергель

Понадобится и шамотная глина — из неё будет замешиваться раствор для шамотного кирпича.

Шамотная глина

Для возведения канального конвектора применяют обычный цементно-песчаный раствор.

Печная дверца: чугунное литье

Дымоход

После завершения кладки дымовых каналов согласно порядовке начинается кладка дымохода. При возведении дымохода необходимо строго придерживаться правил противопожарной безопасности. Расстояние между дымоходом и перекрытиями не должно быть меньше 38 сантиметров. Между дымоходом и деревянными перекрытиями нужно укладывать теплоизоляционный слой из асбестовых листов. Дымоход должен возвышаться над кровлей на 0.6 метра.

Для усиления тяги необходимо скруглить углы кирпичей. В противном случае завихрения могут эту тягу существенно уменьшить.

Типовая схема кладки кирпичного дымохода
