Особенности систем отопления многоэтажного дома: обзор схем трубопроводов, параметров теплоносителя, автономного и централизованного теплоснабжения

Особенности организации системы

Следует понимать, что для стабильной циркуляции теплоносителя требуется более тщательный и внимательный подход к этапам проектирования и монтажа. Любая ошибка станет причиной появления воздушных пробок, которые естественной системе отопления пробить будет проблематично.

Исходя из этого, выделим ряд основных особенностей, которые необходимо учитывать при выборе такого способа отопления в частном доме.

Использование труб большего диаметра

Учитывая то, что в подобной системе отопления перепад давления на подаче теплоносителя и линии обратки минимален, движущаяся вода испытывает довольно ощутимое сопротивление. По этой причине появляется необходимость использовать трубы большего диаметра. В системах отопления частного дома с принудительной циркуляцией такой потребности нет.

Чаще всего при монтаже используют материалы следующего диаметра:

• При подключении к котельному оборудованию ставят трубы 50 мм.
• Для подводки к группе радиаторов используют трубу 32 мм.
• Для подключения отдельных радиаторов обычно применяют трубы 20 мм.

Соблюдение уклонов горизонтальных магистралей

Уклон — еще один важный показатель, который важно соблюдать, монтируя естественное отопление. Благодаря ему создаются более благоприятные условия, позволяющие обеспечить перемещение теплоносителя самотеком

Нарушение уклона приводит к повышению сопротивления сети, добиться в таком случае нормальной работы системы практически нереально.

Разница температуры теплоносителя в подающей и обратной магистралях

Этот показатель не имеет значения для отопления одноэтажного дома с принудительной циркуляцией. А вот для естественной он очень важен. Чем больше разница температуры, тем меньше плотность горячего теплоносителя. Благодаря этому, охлажденной воде из обратной магистрали легче вытолкнуть его в систему.

Монтаж расширительного бака открытого типа

Расширительный бак служит предохранительным устройством, позволяющим избежать повышения давления в системе и предотвратить ее разрыв. Естественное отопление предполагает установку такого бака в самой верхней точке сети. Причем он должен быть открытого типа, то есть сообщаться с окружающей атмосферой.

Установка котла

Рекомендуется таким образом, чтобы патрубок обратки находился как можно ниже уровня отопительных приборов первого этажа. За счет этого обеспечивают больший перепад давления в сети, благодаря чему естественный поток теплоносителя будет преодолевать меньшее сопротивление.

В большинстве случаев котельное оборудование устанавливают в специальных помещениях, уровень которых ниже по сравнению с жилыми комнатами. При принудительной циркуляции такой необходимости нет, как пример можно привести системы автономного отопления в квартирах, в которых все оборудование смонтировано практически на одном уровне.

Типы систем для такой циркуляции

В зависимости от особенностей планировки дома, наличия чердачных помещений и ряда других факторов, естественная циркуляция теплоносителя в системе отопления может быть обеспечена при монтаже нескольких отличающихся схем разводки труб:

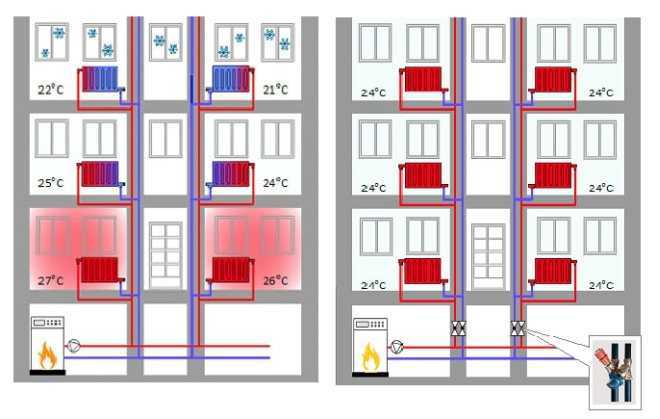

Однотрубная — известна как «ленинградка». Один из наиболее дешевых вариантов разводки, который требует прокладки только одного кольца труб. Это сокращает расход материалов

Отличается тем, что все отопительные приборы врезаются параллельно основному кольцу отопления. Обращаем внимание, что помимо расширительного бака такая система требует установки кранов для стравливания воздуха, а также дополнительных балансирующих устройств, позволяющих уравновесить температуры во всех радиаторах.

Двухтрубная — наиболее распространенная схема разводки, предполагающая прокладку двух контуров труб, на обратку и подачу. Используется как для принудительной, так и для естественной циркуляции

Несмотря на увеличенный расход материалов такая система будет работать более эффективно. Она позволяет обеспечить более равномерный нагрев радиаторов. Обращаем внимание! Особое значение имеет соблюдение уклонов. Рекомендована такая разводка для домов с большой площадью.

Лучевая — Эта система становится все более популярной. Она предполагает разводку к каждому радиатору двух труб — подачи и обратки. Благодаря этому удается регулировать температуру каждого теплового прибора в отдельности, отключать аварийные участки независимо от остальной сети. Но стоит отметить, что по расходу труб — это один из самых емких способов разводки при монтаже.

Плюсы и минусы централизованной системы отопления

Можно выделить ряд преимуществ такой схемы обеспечения теплом жилых домов:

1. Использование центрального теплоснабжения не требует больших финансовых затрат.
2. Разработана четкая система контроля и регулярных проверок, осуществляемая специализированными службами. Это обстоятельство обеспечивает надежность системы и снижает риск возникновения проблем с циркуляцией горячей воды.
3. Такой способ максимально экологичен.
4. Система проста в применении.

Однако, стоит отметить и ряд некоторых недостатков:

1. Практически всегда, отопление подается по четкому графику и у потребителей нет возможности влиять на эти сроки.
2. Не предусмотрены способы регулировки температуры непосредственно в жилых помещениях.
3. Нередко могут случаться перепады давления.
4. Пока горячая вода находится в теплосети, ее температура может снижаться. Особенно часто такие ситуации возникают, когда потребитель находится на значительном расстоянии от котельной.
5. Тепловое оборудование и его установка обладают высокой стоимостью.

Правила оплаты отопления

href=»http://www.consultant.ru/document/cons_doc_LAW_114247/2c89fbd61239ac65f3203353df59d3c653c9a2f8/» target=»_blank» rel=»noopener»>Пункт 42.1 Постановления №354 предлагает два способа оплаты тепловой энергии:

• В течение периода, когда работает отопление.
• Круглогодично, в течение всего года.

При этом выбор способа оплаты или смена одного способа на другой является прерогативой органа государственной власти в субъекте РФ. Ни местные органы самоуправления, ни коллективное собрание жильцов, ни управляющая компания не могут по собственному решению поменять систему расчета оплаты.

Что делать, если батареи холодные

Что может быть хуже, чем холодные батареи зимой? Это не только дискомфорт и нарушение температурных норм, но и угроза заболеть.

Важно знать, что ограничивает сроки возможного аварийного отключения тепла. Они совокупно не должны превышать 24 часа в месяц, и длиться не более 16, 8 и 4 часов подряд, если температура составляет не ниже 12, 10, и 8˚С соответственно

Если в отопительный период радиаторы остаются холодными, нужно обращаться:

1. В диспетчерскую службу теплосети. Если им не известны причины, они обязаны проверить отсутствие тепла.
2. В управляющую организацию ( или др.). Возможно, именно они проводят ремонтные работы.
3. В городскую жилинспекцию с жалобой на нарушение жилищных норм.
4. В правоохранительные органы (Роспотребнадзор, прокуратуру), если тепло не восстановлено в срок и проблема не решается.

Если теплосеть не видит проблемы, возможно, потребуется независимая экспертиза по отоплению.

Температурные нормы

Отрегулировать отопление в жилом многоквартирном доме достаточно сложно. Даже если у жильцов есть доступ к системе и возможность увеличить/уменьшить подачу тепла, не всегда удается найти общий язык с соседями. В этом случае стоит ориентироваться на действующие нормативы.

Температурные нормы регулируются в соответствии с ГОСТ Р 51617-2000, утв. . Согласно этому документу, минимальная температура в квартирах в отопительный сезон должна составлять:

• в жилых комнатах, туалете, на кухне – не менее 18˚С;
• в ванной комнате – не ниже 25˚С;
• в угловых комнатах, независимо от назначения, а также для семей, где проживают инвалиды, – на 2˚С выше установленной нормы.

Если показатели в вашей квартире ниже, можно смело требовать повышения температуры.

О централизованной системе отопления и схемах его реализации

ЦСО (центральная система отопления многоэтажного дома) никогда не отличалась особой эффективностью – по пути к потребителю и сейчас теряется до 30% тепла, которое потребителем же и оплачивается. Поэтому многие владельца квартир отказываются от ЦСО в пользу автономной системы ввиду ее бо́льшей эффективности и экономичности. Но как работает централизованный обогрев квартир, и можно ли его улучшить?

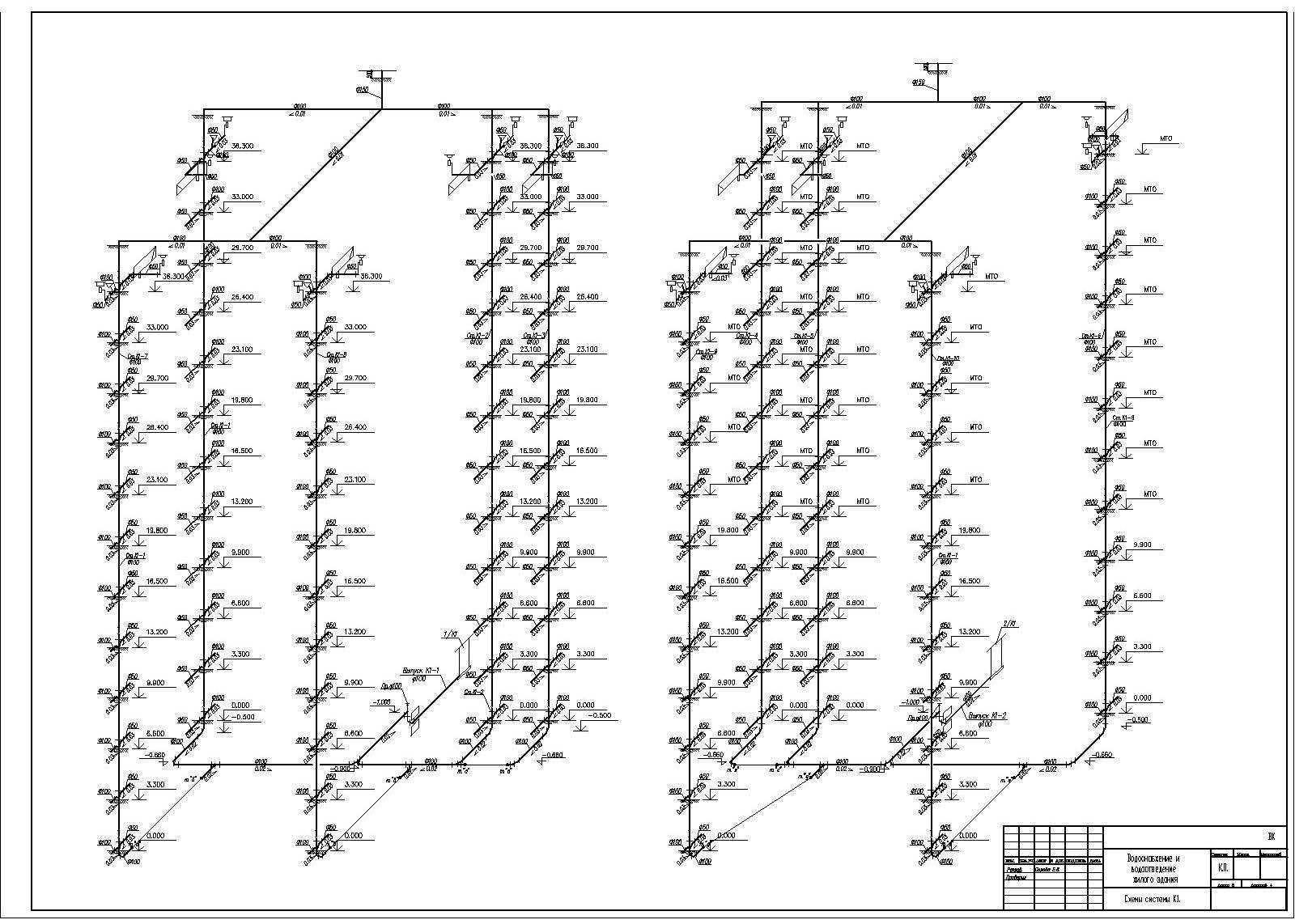

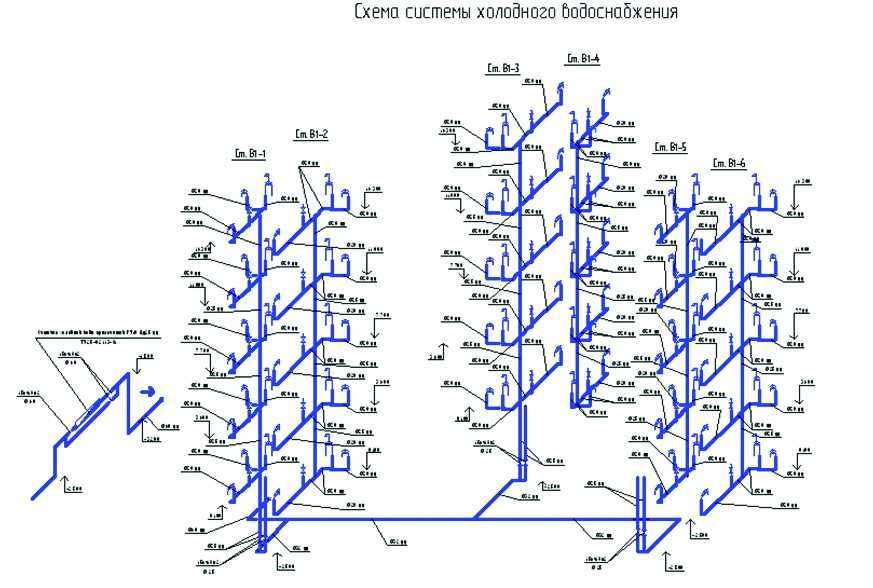

Система разводки труб по дому схематично очень сложная, плюс подвод труб в жилой дом, и распределение тепла по районам. Только в одном отдельно взятом доме в схему включаются сотни вентилей, кранов, сливов, фитингов, распределителей и фланцев, которые работают на центральное оборудование – элеваторный узел, регулирующий раздачу тепла по дому.
Элеваторный узел

Схемы подачи теплоносителя в отдельную квартиру с элеваторного узла бывают разными. Так, схема с нижним разливом использует принцип подачи теплоносителя по направлению снизу вверх. Те, кто живет в «брежневках», «хрущевках» и «сталинках», знают, как это работает.

В многоэтажном доме с такой схемой подачи теплоносителя подающая и обратная трубы монтируются по периметру дома, начиная с подвала, и выполняют роль перемычек между тепловыми магистралями. Такая схема представляет собой замкнутый цикл с началом и окончанием в подвале дома. Верхняя точка этой трубной разводки – самая высокая квартиры (квартиры) в доме.
Общедомовой узел учета тепловой энергии

1. Главный недостаток, от которого эта система отопления в многоквартирном доме так и не избавилась – обязательный спуск воздуха в самой верхней точке разводки при запуске системы. Для этого используют краны Маевского или обычные вентили. Если воздух не спустить, то воздушная пробка обязательно перекроет систему в какой-то произвольной точке, закрыв обогрев всему дому.
2. Еще один минус схемы с нижним разливом – половина дома обогревается более горячими батареями (от трубы подачи теплоносителя), а вторая половина жильцов получает несколько охлажденный теплоноситель (бо́льшей частью – уже от обратки), и с этим ничего не поделаешь. Температурная разница особо заметна на нижних этажах дома.

Схема отопления с нижним разливом

Верхний розлив используется для более высоких домов, начиная с девятиэтажных зданий. Труба подачи теплоносителя не заходит в квартиры, а проводится на технический этаж – самый верхний, сразу после последнего жилого. На этом этаже размещается расширительная емкость, воздушный клапан и задвижки, при помощи которых отключаются нужные стояки в случае необходимости – ремонта или аварии. При организации схемы с верхним розливом тепло распределяется по квартирам равномернее, и раздача не зависит от того, на каком этаже и в каком подъезда находится квартира. Такая система отопления в многоквартирном доме схема которой представлена на рисунке ниже, является оптимальной для высотных домов.

Недостаток схемы один: после транспортировки по всем этажам многоквартирного многоэтажного дома теплоноситель до последней ветки раздачи тепла доходит остывшим, и увеличить теплоотдачу в квартире можно только увеличением количества секций в радиаторах по всей квартире.
Схема отопления с нижним разливом

Регламент предоставления услуг центрального отопления многоквартирного дома оговаривает предельные значения температуры в квартире: во время отопительного сезона температура в жилых помещениях не должна быть меньше +20С, а в ванной или в совмещенном санузле +25С. Для кухни температурные порог меньше – до +18С, так как она практически всегда отапливается дополнительно – печью (газовой или электрической) для приготовления пищи.

Температурный график

Специалисты, работающие в этой сфере, утверждают, что центральное отопление в многоквартирном доме изживает себя, и наступает эра мини-котельных и автономных систем отопления. Но, пока это произойдет, приходится выбирать.

Схемы подключения радиаторов

Насколько хорошо будут греться радиаторы зависит от того, как в них подавать теплоноситель. Есть более и менее эффективные варианты.

Радиаторы с нижним подключением

Все радиаторы отопления имеют два типа подключения — боковое и нижнее. С нижним подключением никаких разночтений быть не может. Есть всего два патрубка — входной и выходной. Соответственно, с одной стороны в радиатор подается теплоноситель, с другой отводится.

Нижнее подключение радиаторов отопления при однотрубной и двухтрубной системе отопления

Конкретно, куда подключать подающий, а куда обратный написано в инструкции по монтажу, которая обязательно должна быть в наличии.

Батареи отопления с боковым подключением

При боковом подключении вариантов намного больше: тут подающий и обратный трубопровод можно подсоединить в два патрубка, соответственно, вариантов четыре.

Вариант №1. Диагональное подключение

Такое подключение радиаторов отопления считают наиболее эффективным, его берут за эталон и именно так испытывают производители свои отопительные приборы и данные в паспорте по тепловой мощности — для такой подводки. Все остальные типы подключения менее эффективно отдают тепло.

Диагональная схема подключения радиаторов отопления при двухтрубной и однотрубной системе

Все потому, что при диагональном подключении батарей горячий теплоноситель подается на верхний вход с одной стороны, проходит через весь радиатор и выходит с противоположной, нижней стороны.

Вариант №2. Одностороннее

Как понятно из названия, подключаются трубопроводы с одной стороны — подача сверху, обратка — снизу. Этот вариант удобен, когда стояк проходит сбоку от отопительного прибора, что часто бывает в квартирах, потому именно такой тип подключения обычно и преобладает. Когда теплоноситель подводится снизу, такая схема используется нечасто — не очень удобно располагать трубы.

Боковое подключение для двухтрубной и однотрубной системы

При таком подключении радиаторов эффективность нагрева только чуть ниже — на 2 %. Но это только если секций в радиаторах немного — не более 10. При более длинной батарее ее дальний от край будет плохо греться или вообще останется холодным. В панельных радиаторах для решения проблемы ставят удлинители потока — трубки, которые доводят теплоноситель чуть дальше середины. Такие же устройства можно устанавливать в алюминиевые или биметаллические радиаторы, улучшая при этом теплоотдачу.

Вариант №3. Нижнее или седельное подключение

Из всех вариантов седельное подключение радиаторов отопления самое малоэффективное. Потери составляют примерно 12-14%. Но данный вариант самый незаметный — трубы обычно укладываются по полу или под ним и такой способ наиболее оптимальный с точки зрения эстетики.  А чтобы потери не влияли на температуру в помещении, можно радиатор взять чуть более мощный чем требуется.

Седельное подключение радиаторов отопления

В системах с естественной циркуляцией такой тип подключения делать не стоит, а вот при наличии насоса работает она неплохо. В некоторых случаях даже не хуже бокового. Просто при какой-то скорости движения теплоносителя возникают вихревые потоки, вся поверхность разогревается, повышается теплоотдача. Данные явления пока не изучены до конца, потому спрогнозировать поведение теплоносителя пока невозможно.

Газовое отопление — основной вариант обогрева любого дома

Городские квартиры, особенно в новостройках, сегодня в основном имеют автономное газовое отопление. Уходит в прошлое централизованное горячее водоснабжение и батареи, которые начинают нагреваться только в отопительный сезон. Организация обогрева многоквартирных домов с помощью газа наиболее практичный и технологичный способ обеспечить теплом значительные жилые площади, создать условия для индивидуального использования отопительных приборов большим числом потребителей.

Другие виды отопления используемые в доме, являются нецелесообразными для использования в доме с большим количеством квартир и во многих случаях небезопасными с точки зрения технологичности и пожарной безопасности.

Магистральный газопровод, как правило, явление в городах и населенных пунктах распространенное. В данной ситуации вопрос с выбором топлива для обогрева многоквартирных домов не стоит. Все другие варианты в подобной ситуации даже не рассматриваются. Единственная возможность, которую можно использовать в подобных случаях, установка электрических обогревательных приборов в качестве вспомогательного варианта.

*Газовое отопление идеально подходит для эксплуатации в городских высотках, удобен этот вид отопления и для частного сектора. Здесь важен тот факт, что домашний газовый котел всегда можно настроить на необходимый режим работы, создавая в жилом помещении оптимальную температуру. Эксплуатация автономного газового отопления может осуществляться в режиме ежедневного проживания, создавая комфортную температуру внутри жилого дома. При необходимости всегда можно уменьшить потребления газа и снизить температуру в квартире, если вы отсутствуете или покидаете свое жилье на продолжительное время.

Для загородного дома, в отсутствие централизованной подачи газа не стоит сбрасывать со счетов саму идею газового отопления. Установив на своем участке газовое хранилище – газгольдер, вы сумеете себя обеспечить достаточным количеством голубого топлива на весь холодный период.

С таким источником топлива вы получите:

• полную автономность своей системы отопления;
• экологичный источник тепла и горячей воды в доме;
• высокую эффективность автономной системы отопления в холодный период.

Топить котел газом – это всегда наиболее чистый вариант отопления. К преимуществам подобной системы можно отнести чистый выхлоп, установку и монтаж небольших, компактных котлов и дымоходов. Сегодня имеются уже готовые схемы монтажа автономного газового отопления с использованием газгольдера, проверенные с инженерно-технической точки зрения, соответствующие СНиП и другим нормативным документам.

В большинстве случаев выбор в пользу газа объясняется традиционным желанием домовладельцев оградить себя от лишних хлопот и забот с эксплуатацией системы отопления в дальнейшем. Возможность установить газгольдер или наличие магистрального газопровода только способствует принятию решения в пользу газового отопления. Однако отсутствие газа в свободном доступе, заставляет искать другие источники энергии, ориентироваться на другие виды автономного отопления в частном или загородном доме.

Виды подключений

Как уже говорилось выше, по типу подключения системы многоквартирного дома бывают однотрубными и двухтрубными.

Система отопления однотрубная многоквартирного дома имеет огромное количество недостатков, наиболее существенным из которых принято считать большую теплопотерю по ходу следования. В такой системе отопления многоквартирного дома, схема которой отличается простотой, подача теплоносителя осуществляется снизу вверх. Попадая в квартирные радиаторы нижних этажей, и отдавая тепло, вода возвращается в ту же трубу и, будучи изрядно остывшей, продолжает свой путь наверх. Отсюда и частые жалобы жильцов верхних этажей на то, что радиаторы в их квартирах плохо прогреваются.

Двухтрубная система отопления в квартире (схему можно посмотреть в сети интернет) получила наибольшее распространение в строительстве. Основной отличительной особенностью такой системы является наличие двух магистралей: подающей и обратной.

По одной трубе (подающей) теплоноситель транспортируется от котла отопления к нагревательным приборам. Вторая магистраль (обратная) необходима для вывода уже охлажденной воды и ее возврата обратно в котельную.

Главный плюс двухтрубной системы отопления многоквартирного дома заключается в том, что теплоноситель подается во все обогревательные приборы равномерно с одинаковой температурой, независимо от того, на первом этаже расположена квартира или на шестнадцатом.

Немаловажен и тот факт, что наличие двух труб значительно упрощает процесс промывки систем отопления многоквартирного дома.

Существует два способа расположения труб, объединенных в единую отопительную сеть: горизонтальный и вертикальный.

Горизонтальную сеть отопления, подразумевающую постоянную циркуляцию теплоносителя, обычно монтируют в малоэтажных строениях, имеющих большую протяженность (к примеру, в производственных цехах или на складах), а также в панельно-каркасных домах.

Вертикальную двухтрубную систему отопления многоквартирного дома используют в многоэтажных зданиях, где каждый этаж подсоединяется отдельно. Неоспоримым преимуществом такой сети является то, что в ней практически не образуются воздушные пробки.

Достоинства и недостатки

Алюминиевые радиаторы отопления – один из наиболее популярных вариантов для большинства систем отопления загородных домов и квартир. Наряду с широким списком преимуществ изделий, им свойственен объёмный перечень недостатков. Некоторые из них при подробном анализе могут сыграть ключевую роль при выборе подходящего варианта для той или иной ситуации.

Положительные факторы

Одним из основополагающих факторов является низкая стоимость и неплохие показатели теплоотдачи. Однако преимущество заключается не только в этом, но и целом ряде других причин:

• Небольшой вес. Масса одной секции не более 1,5 кг. Таким образом, даже длинная десяти секционная батарея будет весить всего 15 кг. Этот критерий существенно облегчает задачу транспортировки и монтажа.
• Максимальная температура теплоносителя. Максимальное значение разогрева рабочей жидкости может достигать 130°С, что значительно выше температуры кипения воды, которая преимущественно и используется в бытовых системах отопления.
• Цена. Вышеупомянутый пункт, который делает алюминиевые радиаторы более приемлемыми в сравнении с ближайшим конкурентом – биметаллом. Последний не так податлив в обработке, как чистый металл, что и сказывается на окончательной стоимости продукта.
• Высокий КПД. Алюминий имеет отличные показатели теплопроводности. Одна секция способна конвертировать около 150-200 Вт тепловой энергии. Сопоставив такой радиатор с биметаллическим, алюминиевый (при одинаковых размерах) будет греть лучше. Из этого следует, что для получения одинакового КПД секций биметалла потребуется больше. Из этого следует соответствующее возрастание цены.
• Выбор типоразмеров. При необходимости легко подобрать радиатор, соответствующей глубины, ширины, так же и с разным межосевым расстоянием.
• Эстетический внешний вид и качественное порошковое окрашивание. Нейтральный облик алюминиевых радиаторов делает их «не заметными» на стенах комнаты. Следует подчеркнуть, что данный фактор применим к большинству современных отопительных конвекторов. Исключением могут стать разве только громоздкие чугунные батареи-гармошки.

Они неплохо смотрятся даже без декоративных экрановИсточник at-54.ru

Недостатки

Несмотря на внушительное количество преимуществ, алюминиевые радиаторы имеют и несколько недостатков. Некоторые из них, по тем или иным факторам, могут оказаться ключевыми и стать причиной приобретения изделий из других материалов. Наиболее значимыми минусами являются такие:

• Подверженность коррозии. Вероятность возникновения поражённых участков чаще всего проявляется в местах соединения радиатора с трубопроводом системы отопления. Избежать начала разрушительных процессов можно установкой более дорогостоящих батарей, внутренняя часть которых покрыта специальным антикоррозийным слоем.
• Низкий срок службы соединений. Данный критерий относится только к сборным радиаторам секционного плана (тем, что собираются из отдельных секций). Количество соединений оказывает непосредственное влияние на длительность их эксплуатации (чем больше стыков, тем выше вероятность их протекания).
• Чувствительность к щелочи. Если уровень кислотности теплоносителя по какой-то причине превысил 7 единиц, начинается химическая реакция в результате которой происходит выделение водорода. Повышение внутреннего давления приведёт к тому, что металл может лопнуть. Поэтому, если вы планируете приобретать радиатор для центральной системы отопления в многоквартирном доме (или иной, в которой нет возможности контролировать химический состав рабочей жидкости), отдайте предпочтение конвектору, изготовленному из другого металла.

Недостаток алюминиевых радиаторов заключается в их хрупкостиИсточник rssrv.ru

Ремонт и обслуживание систем теплоснабжения

В зависимости от источника теплоснабжения, ремонт и обслуживание систем теплоснабжения многоквартирного здания производится по-разному.

При централизованной системе теплоснабжения ежегодно производится техническое обслуживание, в которое входят следующие мероприятия:

· Гидравлические испытания тепловых узлов, тепловой сети, системы отопления, системы ГВС;

· Промывка системы отопления;

· Ревизия оборудования систем теплопотребления;

· Диагностика, ремонт и обслуживание узла учета тепловой энергии;

· Текущий ремонт систем теплопотребления;

· Промывка теплообменного оборудования.

При местной децентрализованной системе теплоснабжения:

· Обслуживание котельного оборудования;

· Гидравлические испытания тепловых узлов, системы отопления, системы ГВС;

· Ежегодная промывка системы отопления;

· Ревизия оборудования систем теплопотребления (проверка манометров, термометров, набивка сальниковых уплотнений на задвижках);

· Текущий ремонт систем теплопотребления (в соответствии с дефектными ведомостями);

· Промывка теплообменного оборудования;

· Осмотр и ревизия теплообменного оборудования, насосного оборудования;

· Подкачка давления в расширительном баке;

· Обслуживание и ремонт газового оборудования.

При индивидуальный децентрализованной системе теплоснабжения проводится комплекс работ необходимых для поддержания в эксплуатационном состоянии оборудования системы теплоснабжения:

· Проверка на герметичность системы отопления и ГВС;

· Проверка предохранительных клапанов;

· Чистка фильтров;

· Подкачка давления в расширительном баке;

· Мониторинг насосного оборудования.

К обязательным мероприятиям в данном случае также относится обслуживание газового оборудования.

Расчет системы отопления многоквартирного дома

Для определения тепловых поступлений, потребностей и потерь применяют формулу из СП 60.13330.2016. В ней берутся значения:

• общих потребностей здания и квартиры в тепле;
• суммарных теплопотерь;
• внутренних тепловых поступлений от приборов;
• микроклимата, установленные для помещений заданной функциональности.

Кроме того, учитываются физические свойства материалов труб, из которых монтируется контур. Коэффициент теплопотерь у полимеров, металлов и композитов разный, поэтому результаты расчетов могут меняться как в положительную, так и в отрицательную сторону.

По данным вычислений определяют количество и тип отопительных приборов, а также общие рекомендации по подбору конфигурации сети.
