Печь для двухэтажного дома с одним топливником

Постройка печи из кирпича

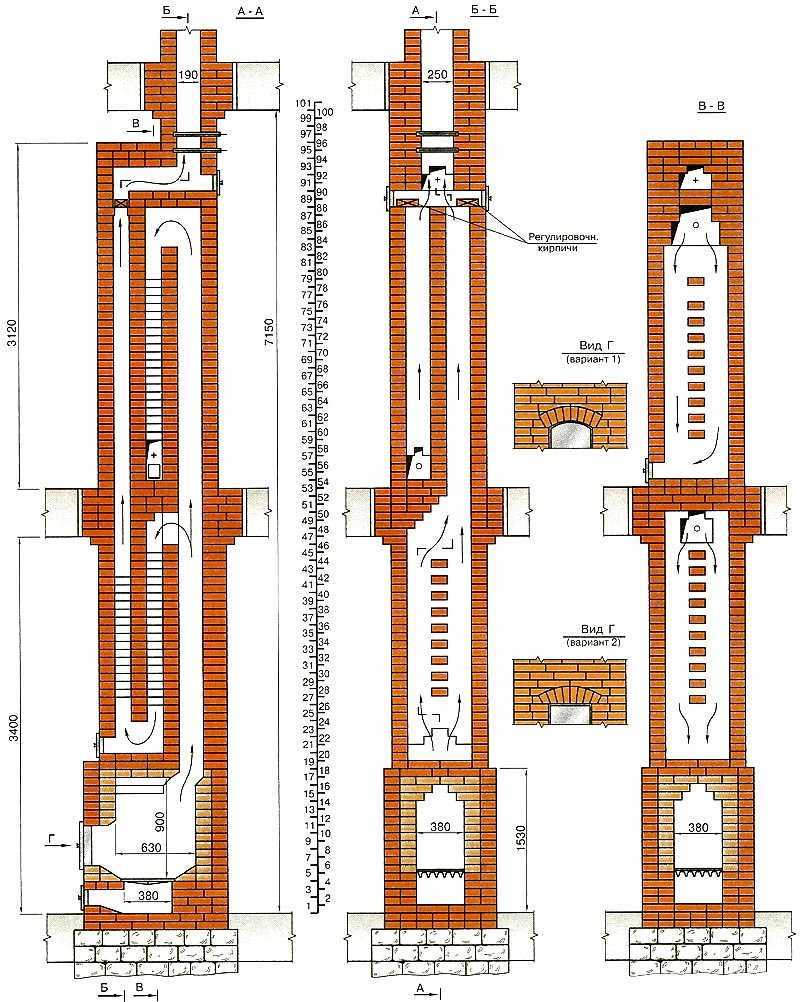

Схема двухэтажной печи в разрезе. Порядовка при возведении кирпичных печей на две части дома выглядит иначе, чем для одинарных вариантов. Особенностью двухэтажных печек может быть и тот момент, что одно из отделений подойдет и для готовки пищи, если, конечно, вы выберете такую конструкцию. Это очень разумный выход, особенно если в вашей местности не редкость частые перебои с электричеством и газом.

Первый ряд кирпичей выкладывают прямо на гидроизоляцию. В качестве раствора подойдет цемент, глина и песок. Первый ряд выкладывают строго по схеме, что выбрана для печи, на втором ряду будет установлена поддувальная дверка, которую закрепляют металлической проволокой и подпирают кирпичами. Третий ряд выкладывают по схеме.

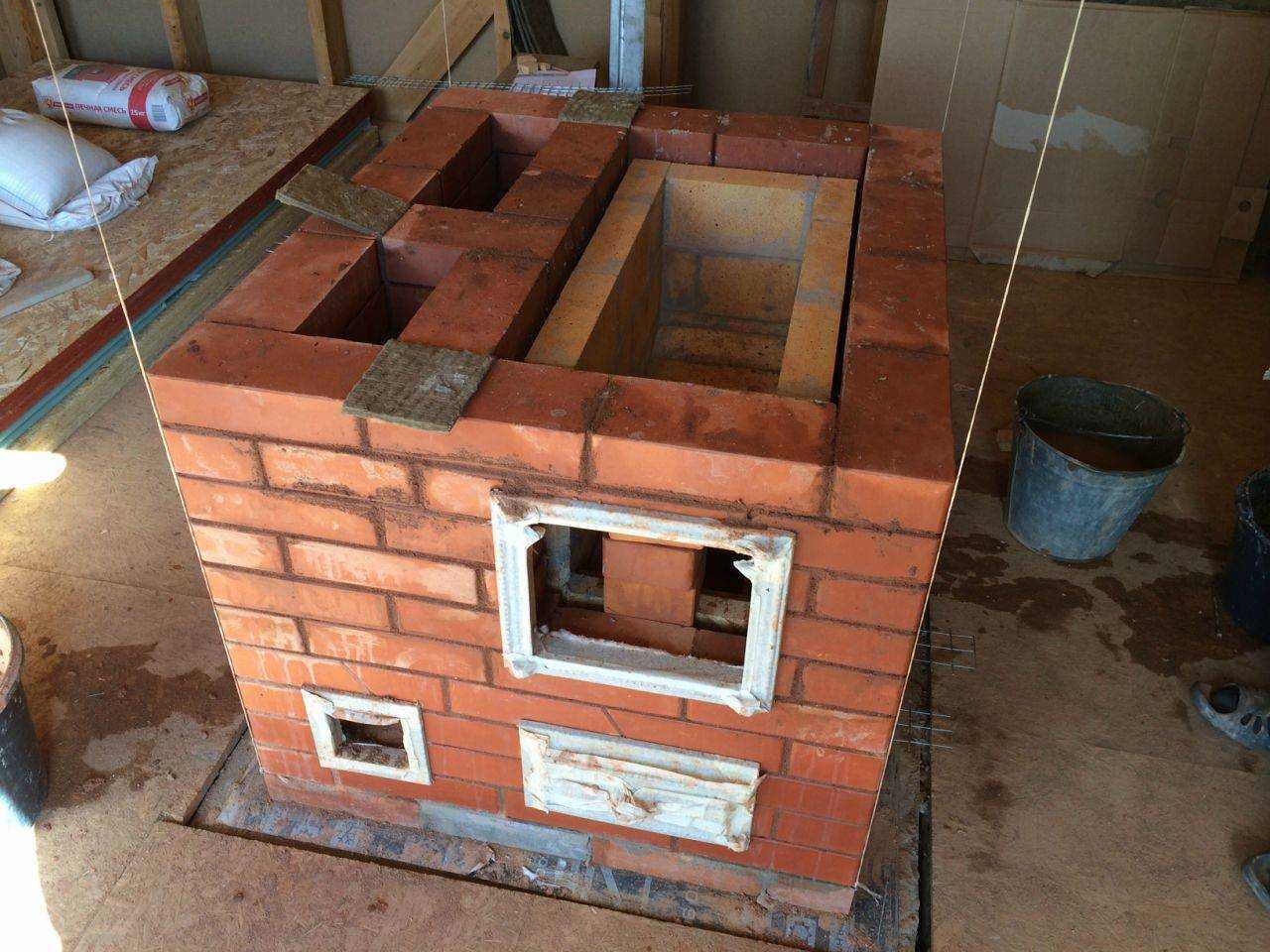

На четвертом ряду начинается монтаж камеры для топки и выкладывают дверцы камеры. 5-й ряд — по бокам камеры ставят асбестовые полоски, на которых в дальнейшем закрепят решетку. На шестом ряду ставят топочную дверцу. 7-10 ряд строго по схеме порядовки.

На 11 ряду нужно закрепить передний край с помощью стального уголка, на который ставят варочную панель. 12-16 — стенки варочной камеры. 17-19 — по схеме. В 20 ряду обязательно устанавливается дверца камеры для очистки. С этого же ряда вплоть до 23 возводится сушильная камера.

На 24 ряду нужно установить уголки, что станут основой для возведения потолка камеры. 25 ряд — закрепляется дверка для камеры очистки, а с 26 по 29 идет выкладка кирпичей строго по схеме. На 30 ряду будут устанавливаться дымоходные задвижки. 31-35 ряды выкладывается узкая часть печи. С 36 по 38 камера будет немного расширяться, так как после 38 ряда начинается второй этаж печи, а порядовка там идет сначала.

Кладка печи на втором этаже

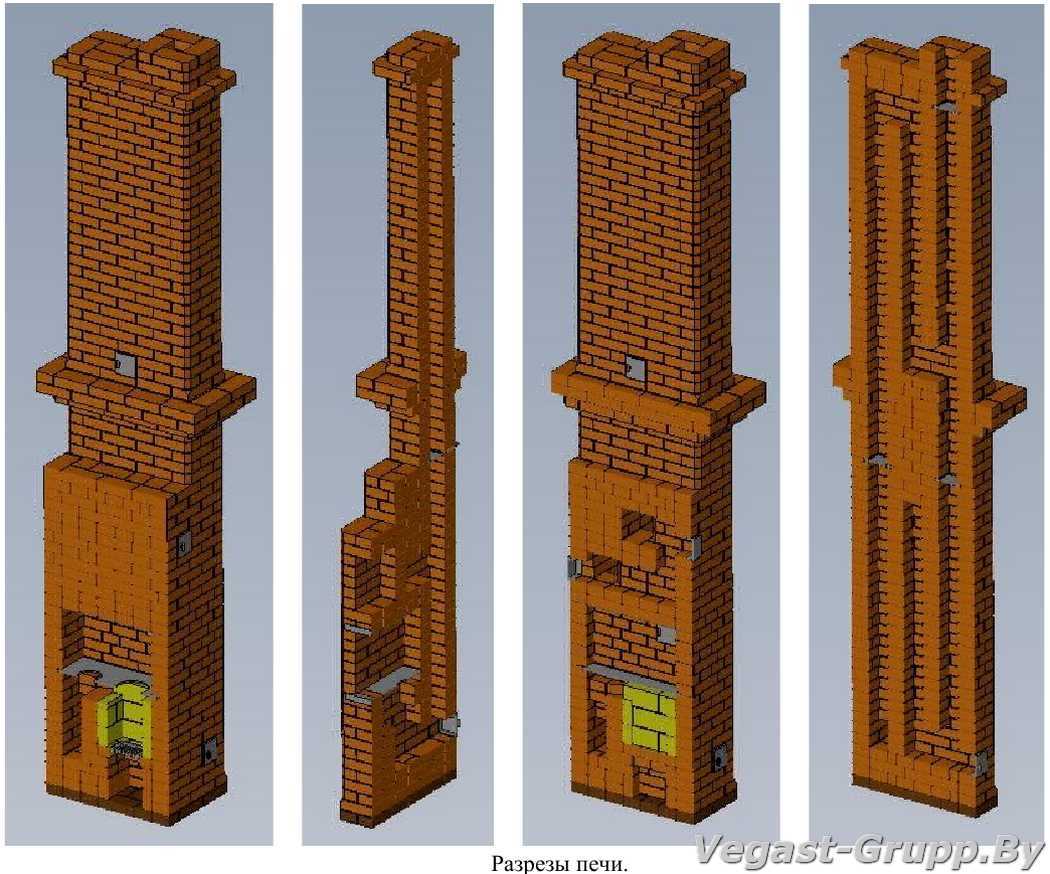

Порядовка двухэтажной печи. На втором этаже ряды с 1 по 26 будут идти строго по схеме, на втором ряду обязательно закрепить дверцу для очистительной камеры. На 27 размещается последняя задвижка. С 28 по 30 все по схеме, а на 31 ряде начинается возведение дымохода. Дымоход должен выводиться на чердак, а затем на крышу.

Вы можете выбрать и другой вариант двухэтажной печи, есть ряд конструкций, которые подразумевают размещение камина в нижней части печи вместо варочной панели.

Кладка двухъярусной печи и ее основные элементы

На верхнюю поверхность выдержанного фундамента укладывается гидроизоляционный слой. При строительстве любой печи — камина на две соседних комнаты или двухъярусной — первый ряд из одинарного кирпича укладывается без раствора. Точность обеспечивается за счет нанесения разметки прямо по рубероиду.

Строительство отопительного сооружения осуществляется по заранее составленной схеме, в которой предусмотрены все основные его элементы:

• поддувало;
• топка, способная вместить в себя достаточное количество поленьев;
• варочная поверхность для приготовления пищи;
• дымоходные каналы;
• вьюшки и заслонки;
• ревизионные лючки;
• лежанка;
• труба дымовая.

При кладке печи применяется раствор из огнеупорной глины и песка по консистенции соответствующий густой сметане. После высыхания он не растрескивается и не высыпается. Приготовленная кладочная смесь используется в течение часа-полутора, при загустении не допускается добавление воды.

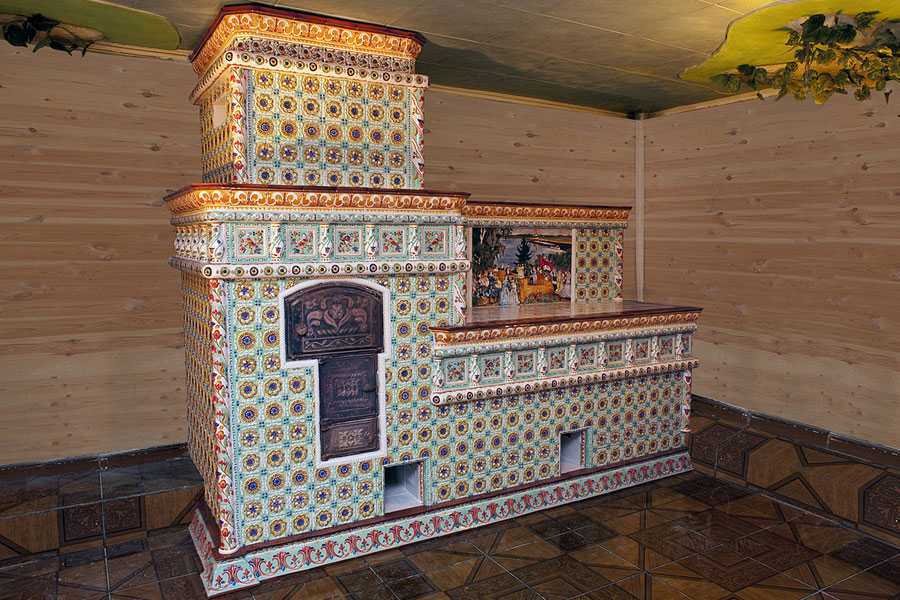

Устройство простой русской печи

Идеальным расположением печи в доме всегда считалось ее размещение в центре жилья. При этом лицевая часть печи выходила в кухню и использовалась хозяйкой для приготовления пищи. Задняя стенка очага обогревала остальное помещение.

Печь обязательно снабжалась многофункциональной теплой лежанкой, на которой доходили и разогревались блюда, сушились травы и белье, грелись коты и спали люди.

При сооружении конструкции важно правильно рассчитать ее размер. Обычно принимается, что на 35 м² помещения нужно обустроить 1 м² печи

Зная общую площадь дома, подсчитать минимальные размеры очага не составит труда.

Независимо от типа конструкции, любая русская печь имеет топку, золосборник, котлы и дымоотвод. Для ее сооружения в большинстве случаев используют огнеупорный красный кирпич и раствор из глины с содержанием песка.

Современные печи можно топить разными видами топлива. Обычно используется каменный уголь, антрацит и древесина. Также применяется кусковой торф, прессованные опилки и прочие отходы деревообработки, древесная кора и брикеты макулатуры.

Преимущества печного отопления

Обогрев дома с помощью русской печи имеет массу преимуществ:

• сооружение печи не потребует больших финансовых вложений: для ее создания используются недорогие материалы, оплатить придется их приобретение и работу мастера;
• кроме отопительного приспособления хозяева получают эксклюзивный элемент декора, который к тому же можно снабдить камином и обустроить лежанкой для еще большего комфорта;
• печь обеспечивает полную автономию отопительной системы, не потребуется беспокоиться о наличии и возможности подсоединения к центральным коммуникациям;
• такой тип отопления имеет относительно высокий КПД. Правильно сооруженная конструкция обладает производительностью около 60%, то есть примерно такой же, как и котел, работающий на жидком топливе;
• для топки используется достаточно дешевое сырье, которое не является дефицитом в нашей стране;
• для запуска в эксплуатацию сооруженной конструкции не потребуется никакая предварительная подготовка и сложная наладка;
• печное отопление предполагает возможность создания водяного контура;
• и напоследок: только печь способна создать в доме атмосферу особого уюта и тепла, а пища, приготовленная в ней, имеет ни с чем не сравнимый вкус!

Печи длительного горения из кирпича — возможно ли это?

Любой домовладелец, сталкиваясь с печным отоплением, старается снизить трудозатраты, в том числе время, затраченное на топку печки. Поэтому многих интересует возможность сложить из кирпича печь с режимом длительного горения.

Однако это невозможно по ряду причин. Режим длительного горения, реализованный в промышленных печках из металла, подразумевает медленное тление дров, при котором выделяется большое количество дыма, содержащего угарный газ. Промышленные печки, оснащенные режимом длительного горения, имеют герметичную топку, благодаря чему угар не может попасть в комнату.

Кроме того, чтобы обеспечить медленное тление дров, необходимо ограничить поступление воздуха в топку. В кирпичных печках это можно сделать, прикрыв поддувало, но регулировать подачу воздуха таким образом неудобно.

Частично режим длительного горения можно реализовать в «голландке» и русской печке. Но полагаться на эффективность такого метода не стоит, лучше выбрать конструкцию кирпичной печки, позволяющую длительно сохранять тепло, или приобрести металлическую печь с режимом длительного горения — их цена ниже, чем у кирпичных моделей, а эффективность почти не уступает им.

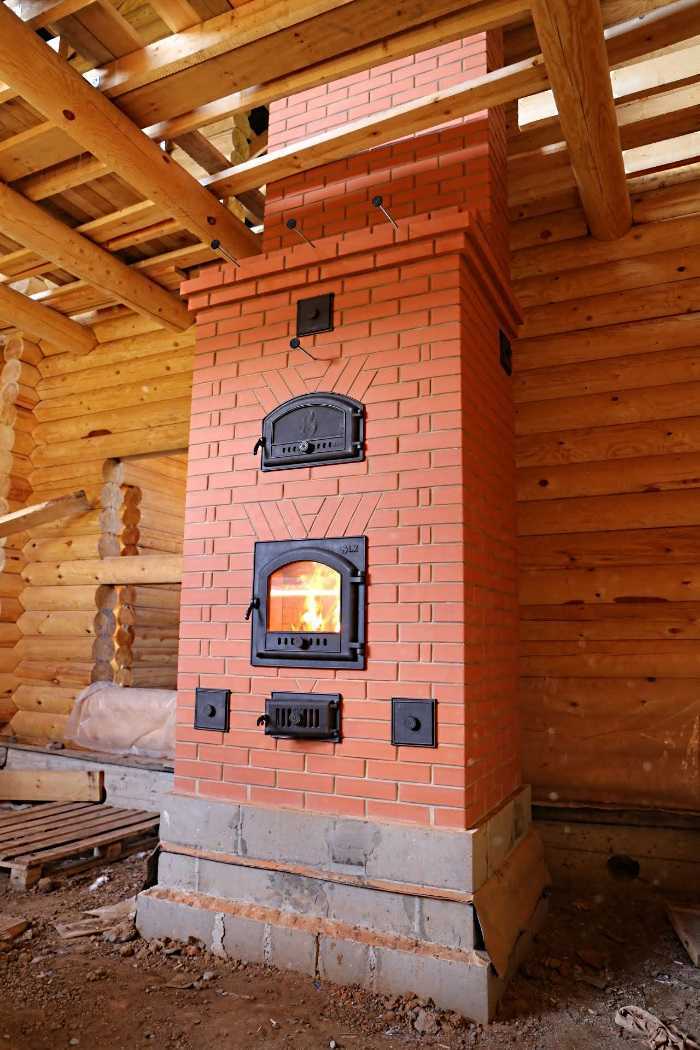

Особенности отопительной печи на два этажа

Важно точно знать, каким будет вес будущей системы отопления. Для строительства надежной конструкции необходимо залить фундамент

Его нужно углубить в землю не менее чем на 1 метр, а перекрытие между первым и вторым этажом должно быть очень прочным. Такой вес способна выдержать железобетонная плита. Установка таких конструкций должна производиться вдоль внутренних несущих стен.

Двухэтажная печь может быть двух типов – печь с одной топкой или с двумя. Основная топка в таких конструкциях может быть только на первом этаже, а так же все тяжелые пристройки – лежанка или варочная плита. На втором этаже может быть установлен камин – иногда ложный, но чаще функционирующий. Ложная конструкция увеличит теплоотдачу системы отопления, а действующая позволит быстрее прогреть помещение. Такие системы включают в себя двухканальные дымоходы.

Печь с одним топливником

Система отопления с одним топливником может прослужить меньше чем двух топочная. Это происходит из-за специфики построения самой системы.

На верхнем этаже всегда должны присутствовать каналы, расположенные вертикально. Для того чтобы разделить отопление этажей устанавливаются заслонки.

Их функция заключается в заграждении движения дымовых газов. После этого остывающие газы в дымоотводах второго этажа образуют конденсат. таким образом, кладка начинает постепенно разрушаться. Конструкция в доме печи с двумя топками сможет обеспечить более быстрый обогрев.

В среднем размеры топливника такой печи рассчитаны на однократную загрузку до 50 кг сухих дров. Обычно для печей с одним топливником поленья укладываются вертикально. Это позволяет получить более быструю теплоотдачу. Газы поднимаются вверх по первому восходящему дымоходу, затем, на высоте около 3-х метров происходит разделение газов в распределительные дымоходы первого или второго этажа. Внутри вертикальных каналов могут находиться выступающие внутрь кирпичи. Они позволяют увеличить площадь поверхности, поглощающей тепло.

В тех местах, где может быть скопление сажи или осаждение пепла, должны быть предусмотрены специальные отверстия для прочистки, но закрытые дверками. У системы отопления с одним топливником есть большой плюс. Топить нужно только на первом этаже. Не нужно носить дрова наверх и дважды заниматься одним и тем же делом.

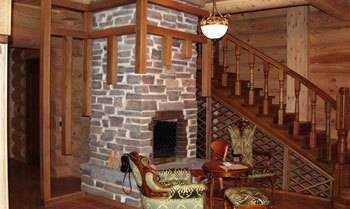

Конструкция камина

Такие конструкции снаружи очень похожи на камин, но внутри они имеют такое же множество, как и в печи, дымоборотных каналов. Соединить камин и печь – это не новшество. Довольно давно используется в быту такая гибридная конструкция. Основным ее отличием является то, что она способна сохранять тепло в доме в течение 18 и даже 24 часов. Теплоотдача в таких печах может достигать 5 кВт, что вдвое больше чем в обычных агрегатах, и этот показатель позволяет экономить на топливе. Достичь такого результата позволяет использование шамотного кирпича в кладке. С трех сторон топки расположены дымовые каналы, которые позволяют равномерно прогревать поверхность.

Как правило, печь камин занимает намного меньше места в доме. чем классическая, и визуально такая конструкция выглядит довольно привлекательно.

Но при выборе такой системы в доме важно понимать, что монтаж и затраты на материалы могут обойтись дороже из-за дверок топки – которые могут быть сделаны с использованием огнеупорного стекла, или из-за дизайнерской задумки. Очень часто над топкой, представленной в этом сооружении как камин, располагается печь

Здесь очень удобно выпекать, но сожалению, в такой конструкции основной является система отопления, поэтому варочная плита здесь не предусмотрена

Очень часто над топкой, представленной в этом сооружении как камин, располагается печь. Здесь очень удобно выпекать, но сожалению, в такой конструкции основной является система отопления, поэтому варочная плита здесь не предусмотрена.

Печное отопление такого вида для двухъярусного дома хоть и имеет преимущества по аккумуляции тепла по сравнению с другими, все же не даст столько тепла на втором этаже, сколько на первом. Возведение такой конструкции лучше не производить самостоятельно, а доверить это профессионалам.

Печное отопление для двухэтажного дома, находящегося за пределами города или в деревне, может быть единственно возможным вариантом. Высокая стоимость электричества и частые перебои не могут обеспечить недорогое и продуктивное отопление в доме. Использование природного газа тоже не всегда возможно, ведь доступ к нему имеется не везде, а использовать пропан в баллонах для отопления не выгодно и может быть небезопасно.

Используемые материалы и инструменты для возведения печи на два этажа

Для возведения конструкции потребуется такие же материалы, как и для постройки обычных отопительных или варочных печей, с той лишь разницей, что двухэтажная печь имеет большую массу и высоту.

Конструкция будет состоять из следующих основных частей:

• Монолитного фундамента;
• Кладки низа, подувала и топочной камеры;
• Кладки дымоходных каналов;
• Наружной отделки;
• Вьюшек, заслонок, дверей подувала и топки, варочной поверхности (если таковая будет необходима);
• Дымохода;
• Дефлектора или козырька на кровле.

Для возведения этого сооружения потребуется:

• Кирпич шамотный огнеупорный;
• Кирпич керамический рядовой полнотелый из красной глины;
• Шамотная глина или смесь для кладки огнеупорного кирпича;
• Песок карьерный очищенный;
• Цементно-песчаная смесь;
• Цемент марки 500;
• Печная арматура – заслонки, смотровые дверцы, колосники, топочные дверки и подувала;
• Металлическая арматура – стальной уголок 50х50 или 60х60 мм;
• Отрезки стальной арматуры диаметром 8 мм;
• Вязальная проволока;
• Асбестовый лист.

Из инструментов будут задействованы:

• мастерок;
• бетономешалка или емкость для раствора;
• ведра для переноса материалов и подачи раствора;
• электроинструмент для приготовления раствора;
• уровень;
• отвес.

Расчет необходимого материала осуществляется исходя из порядового плана кладки. При расчете делается запас в 5% по количеству шамотного кирпича, 10% по красному кирпичу, столько же необходимо делать запас по облицовочным материалам. Запас по глине и цементной смеси делается не меньше чем в 15%. Правда, это касается случая, когда кладка делается самостоятельно.

Схема с естественной циркуляцией

Чтобы понять принцип действия гравитационной системы, изучите типовую схему, применяющуюся в двухэтажных частных домах. Здесь реализована комбинированная разводка: подача и возврат теплоносителя происходит по двум горизонтальным магистралям, объединенным однотрубными вертикальными стояками с радиаторами.

Как работает самотечное отопление двухэтажного дома:

1. Удельный вес нагреваемой котлом воды становится меньше. Более холодный и тяжелый теплоноситель начинает вытеснять горячую воду вверх и занимать ее место в теплообменнике.
2. Нагретый теплоноситель движется по вертикальному коллектору и распределяется по горизонтальным магистралям, проложенным с уклоном в сторону радиаторов. Скорость течения невелика – порядка 0.1—0.2 м/с.
3. Расходясь по стоякам, вода попадает в батареи, где успешно отдает теплоту и охлаждается. Под воздействием гравитации она возвращается в котел по обратному коллектору, собирающему теплоноситель из остальных стояков.
4. Прирост объема воды компенсируется расширительным баком, установленным в самой высокой точке. Обычно утепленная емкость располагается на чердаке здания.

Принципиальная схема самотечной разводки с циркуляционным насосом

В современном исполнении гравитационные системы оснащаются насосами, ускоряющими циркуляцию и прогрев помещений. Перекачивающий агрегат ставится на байпасе параллельно подающей магистрали и функционирует при наличии электроэнергии. Когда свет отключается, насос бездействует, а теплоноситель циркулирует за счет гравитации.

Сфера применения и недостатки самотека

Назначение гравитационной схемы – теплоснабжение жилищ без привязки к электричеству, что актуально в отдаленных регионах с частыми отключениями света. Сеть самотечных трубопроводов и батарей способна работать вместе с любым энергонезависимым котлом либо от печного (раньше говорили – парового) отопления.

Разберем отрицательные стороны использования самотека:

• из-за малой скорости протока нужно повышать расход теплоносителя за счет применения труб большого диаметра, иначе радиаторы не прогреются;
• чтобы «подстегнуть» естественную циркуляцию, горизонтальные участки прокладываются с уклоном 2—3 мм на 1 м магистрали;
• здоровые трубы, идущие под потолком второго этажа и над полом первого, портят внешний вид комнат, что заметно на фото;
• затруднено автоматическое регулирование температуры воздуха – на батареи нужно покупать только полнопроходные термостатические клапаны, не препятствующие конвективной циркуляции теплоносителя;
• схема неспособна работать с теплыми полами и в 3-этажном доме;
• увеличенный объем воды в отопительной сети подразумевает длительный прогрев и большие затраты топлива.

Чтобы выполнить требование №1 (смотри первый раздел) в условиях ненадежного электроснабжения, хозяину двухэтажного частного дома придется нести расходы на материалы – трубы повышенного диаметра и облицовку для изготовления декоративных коробов. Остальные минусы некритичны – медленный прогрев устраняется путем установки циркуляционного насоса, недостаток экономичности – монтажом специальных термоголовок на радиаторы и изоляцией труб.

Советы по проектированию

Если разработку самотечной схемы отопления вы взяли в свои руки, обязательно учтите следующие рекомендации:

1. Минимальный диаметр вертикального участка, идущего от котла, — 50 мм (имеется в виду внутренний размер условного прохода трубы).
2. Горизонтальный раздающий и собирающий коллектор допускается уменьшить до 40 мм, перед последними батареями – до 32 мм.
3. Уклон 2—3 мм на 1 м. п. трубопровода делается в сторону радиаторов на подаче и котла – на обратке.
4. Входной патрубок теплогенератора должен располагаться ниже батарей первого этажа с учетом уклона обратной магистрали. Возможно, в котельной придется сделать небольшой приямок под установку источника тепла.
5. На подводках к отопительным приборам второго этажа лучше поставить прямой байпас малого диаметра (15 мм).
6. Верхний раздающий коллектор постарайтесь уложить на чердаке, чтобы не вести под потолками комнат.
7. Используйте расширительный бак открытого типа с патрубком перелива, выведенным на улицу, а не в канализацию. Так удобнее следить за переполнением емкости. С мембранным бачком система работать не будет.

Расчет и проектирование самотечного отопления в коттедже сложной планировки стоит доверить специалистам. И последнее: магистрали Ø50 мм и более придется исполнять стальными трубами, медью либо сшитым полиэтиленом. Максимальный размер металлопластика составляет 40 мм, а диаметр полипропилена выйдет просто угрожающим из-за толщины стенок.

Преимущества и недостатки печного отопления

Отопительная печь на два этажа может быть не только хорошим решением, но и единственно возможным решением, поскольку к большинству загородных домов не подведены линии электропередач или магистрального газа. К тому же, используемое для кирпичных печей топливо обходится недорого, и с экономической точки зрения такой вариант очень даже выгоден.

Но система печного отопления обладает и рядом недостатков. Во-первых, габариты и вес: установленная в доме печка будет смотреться хорошо, но значительное уменьшение полезного пространства все же будет заметно. Большой вес печных конструкций обуславливает необходимость закладки фундамента. Во-вторых, длительное время прогрева системы. Конечно, это качество действует в обе стороны, ведь длительный нагрев в дальнейшем приводит к столь же длительному остыванию. КПД печей тоже является их недостатком, поскольку большая часть тепла будет уходить или в трубу, или на обогрев стен.

Важные моменты, связанные с монтажом твердотопливных отопительных систем

Следует с особой тщательностью выбирать место для печи. Желательно, чтобы она возводилась у несущей стены. Это оптимизирует работу данного оборудования.

Когда предстоит создать печное отопление здания, состоящего из нескольких этажей, стоит обратить пристальное внимание на конструкцию жилища. Монтаж оборудования для прогрева помещений может осуществляться только при учете особенностей коттеджа

Если дом строится из кирпича, то роль фундамента для печи могут исполнить металлические балки, которые заделываются в кладку

Это выполняется с помощью бетонного раствора

Если дом строится из кирпича, то роль фундамента для печи могут исполнить металлические балки, которые заделываются в кладку. Это выполняется с помощью бетонного раствора.

Возможно, вы решите все делать своими руками. Хотелось бы вас предостеречь от подобного шага. Дело в том, что возведение печи должно выполняться профессионалами. Неквалифицированный подход может серьезно сказаться на ее свойствах. Чтобы не пришлось переплачивать, лучше сразу воспользоваться услугами специалиста в данной области.

Каким параметрам должно отвечать помещение?

Лучше всего начинать строительство камина в период возведения здания. Хотя это необязательно, можно всего лишь рассчитать при возведении дома место.

Предусмотренный заранее участок позволит сделать это несколько позже

Очень важно при этом учитывать некоторые особенности конструкции:

• должен рассчитываться вес камина исходя из выбранных материалов и его размера, а это, в свою очередь, требует усиленного перекрытия или фундамента на первом этаже;
• в помещении должно быть достаточно места, чтобы впоследствии не пришлось разбирать перекрытия для прокладки дымохода, а ведь эта процедура дорогостояща.

Воздушное отопление

В эту категорию мы отнесем все способы обогрева без посредничества теплоносителя — воды, масла, антифриза и любых других. Нагрев воздуха в помещении осуществляется за счет непосредственного контакта с нагревательным элементом.

Булерьян

Печь представляет собой топливник, который опоясан толстыми трубами с открытыми вверх и вниз торцами. Трубы нагреваются и обеспечивают конвективное перемешивание воздуха в комнате.

Их направленность в разные стороны ускоряет процесс. При необходимости обогреть несколько изолированных помещений от булерьяна делается разводка воздуховодов с естественной или принудительной циркуляцией.

Достоинства:

• Существующие печи обеспечивает практически полное сгорание топлива за счет того, что ими обеспечивается длительное тление при ограниченном притоке кислорода. Таким образом обеспечивается КПД, недостижимый для традиционных печей-буржуек.
• Булерьян не займет много места и не требует собственного помещения. Печь для отопления двух этажей вполне может разместиться в гостиной или столовой. Копоти и запахов не будет.
• Разводка воздуховодов обойдется дешевле, чем разводка водяной отопительной системы. Хоть, с учетом необходимой теплоизоляции, и ненамного.

Недостатки:

• Воздуховоды практически невозможно проложить после окончания чистового ремонта так, чтобы не испортить эстетику помещения. План отопления двухэтажного дома — и источника тепла, и разводки — придется продумать заранее.
• Любое печное отопление двухэтажного дома связано с необходимостью хранить запасы дров, угля, пеллет или торфяных брикетов.

На фото — печь-булерьян в гостиной.

Кирпичная печь

Обычная русская печь обычно имеет весьма внушительные габариты. Она занимает до трети площади дома и вполне в силах отапливать несколько комнат. Понятное дело, однако, что двухэтажные отопительные печи — это несколько более сложные конструкции.

В общем-то, каких-то стандартов в области конструирования кирпичных печей почти нет. Конкретная реализации зависит от размеров помещения, расположения печи, фантазии печника или, как вариант, найденной в интернете порядовки придуманного кем-то другим готового решения.

Типичная отопительная печь на два этажа — это расположенный внизу топливник и колпак или канальный дымоход, делающий несколько витков на втором этаже.

Варианты исполнения могут быть разнообразными. К примеру, достаточно положить на топливник чугунную плиту, проложив под нее для изоляции помещения от продуктов сгорания асбестовый шнур — и получится отопительно-варочная печь на два этажа.

Печь может стоять посреди комнаты или в углу; наконец, при желании можно даже организовать водяное отопление двухэтажного дома с естественной циркуляцией, просто поместив в топливник змеевик.

Достоинство:

В отсутствие газа печное отопление — самый дешевый способ обогрева. Кирпичная печь радует владельцев большой тепловой инерционностью: она обычно протапливается раз в сутки в течение 2-3 часов, остальное же время отдает накопленное тепло.

Недостатки:

• Опять-таки потребуется запас топлива, который займет изрядное место во дворе.
• Сложить печь так, чтобы через кладку не проступил конденсат, чтобы печь не растрескивалась и не дымила в помещение — это искусство, которое постепенно утрачивается.

Если вы не боитесь экспериментов — можете попробовать выполнить эту работу самостоятельно; но в отсутствие какого-то опыта лучше быть готовым к разнообразным сюрпризам.

Газовые конвектора

Еще один способ, которым с минимальными затратами времени и средств может быть выполнено воздушное отопление частного двухэтажного дома своими руками — монтаж газовых конвекторов.

Каждое устройство представляет собой закрытую горелку с забором воздуха с улицы и отводом туда же продуктов сгорания по коаксиальной трубе. Теплообменник греет воздух в комнате. Устройства могут работать и от магистрального газа, и от баллонного.

Достоинства:

• Полная автономность отопления каждого из помещений дома.
• Низкая стоимость проекта. Цена каждого конвектора — 4-8 тысяч рублей. С учетом того, что вам не нужен котел и разводка от него, это будет означать ощутимую экономию.

Недостатки:

• Магистральный газ, увы, есть не везде.
• Монтаж конвекторов возможен только на внешней стене дома.
• Сверлить широкие отверстия под коаксиальную трубу в, к примеру, железобетоне — то еще удовольствие.

— смотрите здесь.

Приборы

Перечень необходимых для сооружения этой печи приборов и материалов приведен в табл. 2. Конструкция ее не отличается какой-либо особой сложноетью, но требует от исполнителя достаточно высокой квалификации и аккуратности

Особое внимание следует уделить качеству кладки не только топливника и внешних стенок печи, но и внутренних каналов дымоходов, так как не предусмотренное конструкцией сообщение дымооборотов печи между собой может привести к ее неработоспособности.

АБЛИЦА 1

ХАРАКТЕРИСТИКА ДВУХЭТАЖНОЙ ОТОПИТЕЛЬНОЙ ПЕЧИ С ОДНИМ ТОПЛИВНИКОМ

Габариты печи в плане:
топливная секция……………………………………..890×1150 мм
щиток 1-го этажа……………………………………… 770×1020 мм
щиток Н-го этажа………………………………………. 770×950 мм
Высота печи*………………………………………………………………………………………………7150 мм
Теплоотдающая поверхность…………………………………………………………………………..20,0 м2
Средняя теплоотдача при однократной топке печи в сутки………………………. 5500 ккал/час
Суммарная суточная теплоотдача…………………………………………………………..~ 132000 ккал
Количество сжигаемого топлива в сутки (сухих дров)……………………………………………59 кг
Время теплоотдачи после одной топки……………………………………………………………24 часа
* Полная высота печи указана для высоты потолков 3,4 м. Ее можно изменить, уменьшив или увеличив число рядов в кладке с 26 по 46 и с 60 по 82 ряд.

ТАБЛИЦА 2
ПЕРЕЧЕНЬ ПРИБОРОВ И МАТЕРИАЛОВ

Кирпич красный полнотелый(отборный)………………………………………………………….1900 шт.
Кирпич огнеупорный………………………………………………………………………………………170 шт.
Глина красная………………………………………………………………………………………………….2,1 м3
Глина огнеупорная……………………………………………………………………………………………0,2 м3
Песок………………………………………………………………………………………………………………2,3 м3
Дверка топочная 350×350 мм………………………………………………………………………………1 шт.
Дверка поддувальная 135×120 мм……………………………………………………………………….1 шт.
Прочистные дверки 135×120 мм………………………………………………………………………….5 шт.
Задвижки печные 130×260 мм…………………………………………………………………………….2 шт.
Предтопочный лист 500×700 мм…………………………………………………………………………1 шт.
Колосниковая решетка 400×400 мм……………………………………………………………………..1 шт.

Возможно ли печное отопление в многоквартирном доме? Да, конструкции печей позволяют обогревать даже достаточно большие здания, если по высоте они будут не более двух этажей.
Есть несколько вариантов обустройства обогрева двухэтажных зданий, и, несмотря на новые, появившиеся разновидности оборудования, печное отопление не сдаёт своих позиций. Печь может использоваться и как варочная панель, и как камин, и как обычный твердотопливный котёл, если снабдить её дополнительным водяным контуром.

Устройство фундамента

Опорная конструкция должна быть достаточно массивной, чтобы выдержать вес двухъярусной отопительной системы. Большая печь на два этажа создает значительную нагрузку на фундамент, при возведении которого учитываются следующие требования:

1. Рыхлые песчаные и супесчаные грунты перед закладкой основания требуется уплотнить. Заглубление фундамента — не менее 1 м, обязательно отсыпается песчано-щебеночная подушка и делается гидроизоляция.
2. По ширине и длине основание должно быть минимум на 50 мм больше печи, высота — вровень с полом первого этажа или на 50-70 мм выше его.
3. Расстояние от фундамента дома до фундамента печи должно быть не менее 500 мм, промежуток между ними засыпается песком и тщательно утрамбовывается.

Заливка основания для печи не может осуществляться одновременно с закладкой опорной конструкции дома, это может привести к неравномерной усадке. После завершения работ по устройству фундамента необходимо оставить его в покое на месяц-полтора до полной минерализации цемента. Боковые стенки основания изолируются рубероидом для его защиты от деструктивного действия влаги.
