Регулировка системы отопления домов и квартир: краны, радиаторы, батареи

Регулировка котла отопления

С регулировкой температуры котла все довольно прозаично

Любой мало мальски адекватный котел имеет базовую автоматику и не важно, какого типа агрегат. Другое дело, если вы хотите, чтобы ваш котел регулировался от температуры воздуха

Чаще всего к электрическим и газовым котлам подключают комнатные термостаты. У всех у них один принцип — в нужное время дать вашему котлу сигнал на включение или отключение. С такой регулировкой температуры котла вы можете сэкономить дополнительные средства за счет минимизации работы теплогенератора.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Правила монтажа и эксплуатации крана

Важно правильно выбрать схему установки арматурных аксессуаров

Порядок установки арматуры во всех схемах одинаков – на подводку монтируется обыкновенный шаровой, а на обратном отводе – регулирующий кран. На верхнем углу монтируют клапан маевского или автоматический воздухоотводчик.

Перед установкой сверяют стрелку на корпусе устройства с течением теплоносителя.

Необходимые инструменты и материалы

Из инструментов нужны будут:

плоскогубцы;
ключи разводные или универсальные;
набор крестообразных и шлицевых отверток;
ключ с трещоткой.

Понадобится сама арматура, пакля, фум лента, сантехническая паста.

Ход работ

Процесс установки не вызывает трудностей.

Сливают из труб отопления всю воду.
Сначала накручивают устройство на трубу.
Разбирают муфту-американку, вкручивают её в футерку радиатора.
Подводят трубу с краном к батарее и накручивают гайку.

Соединение готово.

С какой целью проводится регулировка

К основным факторам, которые приводят к появлению необходимости изменять параметры системы при помощи запирательных механизмов относят:

Обеспечение свободной циркуляции носителя тепла внутри радиаторам и по сети труб. В контуре нередко формируются воздушные пробки, из-за чего изменяются параметры обогрева, и наблюдается снижение температуры радиатора. По этой причине микроклимат комнаты становится холоднее, а затем наблюдается остывание помещения. Для поддержания тепла применяют запорные краны, прикрепляемые на радиаторах.
Регулировка параметров позволяет сэкономить средства, затрачиваемые на оплату отопления. Когда в помещениях слишком жарко, можно за счет сдвигания вентилей снизить температуру. При расчетах соблюдается пропорция: понижение температуры теплоносителя на 1 градус снижает стоимость обогрева на 6%.
При сильном прогреве воздуха могут возникать потребности проветривания помещений. Причем в отопительный сезон это делать не рекомендуется, поскольку возможны простуды или другие заболевания. Чтобы избежать проблемы, достаточно регулировать работу обогрева.
При установке запирательных элементов появляется возможность менять параметры отопления в каждой комнате индивидуально. Так можно получить нужный микроклимат в любом из помещений.

Что такое энергосервис

Энергосервис — это комплекс мер по проведению энергосберегающих мероприятий в зданиях или на объектах. Цель этих работ — снижение затрат заказчика на энергоресурсы при сохранении условий, когда в здании комфортно находиться. Для России это направление достаточно новое как для потребителей, так и для поставщиков услуг.

Энергосервисом в столице занимаются частные компании. Государственное казенное учреждение «Энергетика», находящееся в ведении городского Департамента жилищно-коммунального хозяйства, обеспечивает развитие и контроль в этой сфере, способствует внедрению энергосберегающих технологий в Москве. Учреждение помогает наладить сотрудничество частных энергосервисных фирм с префектурами, управляющими компаниями и непосредственно горожанами. Для этого создана горячая линия, специалисты которой готовы ответить на все вопросы по энергосбережению. Получить консультацию можно в рабочие дни с 09:00 до 18:00 по телефону.

Недавно ГКУ «Энергетика» получило статус регионального центра энергосбережения города Москвы. Это дает учреждению возможность формировать нормативную базу, готовить изменения в столичное законодательство об энергосбережении, способствовать повышению энергоэффективности, создавать типовые формы энергосервисных договоров, контролировать исполнение этих договоров, консультировать горожан.

Сейчас сотрудничество идет, как правило, через префектуры. Районные власти при поддержке и совместно с ГКУ «Энергетика» и управляющими организациями проводят встречи москвичей с представителями энергосервисных компаний. Но возможен и обратный процесс. Инициативные жильцы сами обращаются в ГКУ «Энергетика» с просьбой найти для них инвестора и заключить энергосервисный договор.

Система отопления без специальных регулировок

Такая система, конечно, пережиток прошлого, но еще встречается, притом довольно часто. То есть у нас есть котел, на котором можно так или иначе задавать температуру воды, которую котел поддерживает. Почему одной этой регулировки часто не хватает?

Некоторые особенности регулировки температуры на газовом котлеЕсть такие виды автоматики газовых котлов, когда мы можем в любой момент увеличить его температуру, но не можем уменьшить. Для уменьшения температуры нам надо сначала котел полностью охладить, и только затем отрегулировать его на меньшую температуру. Этим отличаются не столько старые и убогие котлы, как котлы с энергонезависимой автоматикой.

Сценарий №1

Поскольку дом у нас чаще всего двухэтажный, нам не нужна на втором этаже та же температура, что и на первом. Второй этаж греется за счет первого и если радиаторы второго этажа разогреваются так же, как и радиаторы первого, а чаще всего сильнее, то на втором этаже всегда жарковато, а на первом холодновато. Женщины (особенно худые) любят тепло и на втором этаже их все устраивает. Но на кухне первого этажа им холодно, что заставляет их просить вас, как хозяина дома, спуститься к котлу и «поддать» газу. Вы идете и поддаете. После этого на втором этаже становится невыносимо жарко, а на первом — более-менее нормально. Жена довольна. Потом ей надо сходить на второй этаж — там пекло. И тут жена, не долго думая, открывает форточку или даже окно. Жарко ведь! Тепло улетает и вы (вся семья) так или иначе переплачиваете за газ.

Причем, даже если окно не открывать, то в перегретом помещении тепло расходуется всегда больше, чем в недогретом. Чем больше тепла, тем больше его расходуется! Так что форточку или окно можно не открывать. Перерасход газа обеспечен и без этого.

Сценарий №2

Дом у нас является особняком, то есть отдельностоящий куб или параллелепипед. С одной стороны дома обычно юг, с другой север. Если зимой выглянуло солнце, то оно светит в южные окна, и какое бы оно ни было низкое и холодное, комната нагревается. В ней становится жарко. Мы опять получаем перерасход тепла, ибо у нас его избыток.

Зачем надо настраивать радиатор

Правильно настроенные клапаны и вентиля способствуют созданию комфортных условий во всей жилой зоне и в комнатах по отдельности.

С такой системой возможно установить температурный режим для каждой комнаты свой.

Например в зоне, где вы обедаете или просто смотрите телевизор — 21 градус, а в комнате для сна или в детской, можно настроить температуру на 23 градуса.

Современные многоэтажные дома снабжены теплосчестками, что дает свою выгоду. При правильной настройке комфортной температуры в каждой комнате, вы можете сократить траты на тепло, исходя из расходов, зафиксированных на счетчике.

Иногда, для экономии хватает установки простых редукторов на устройство обогрева, чтобы сократить свои расходы на 35-45% за месяц.

Различия в отопительных системах

По своему расположению существует три вида отопительных систем:

системы, по которым вода движется сверху вниз;
однотрубная система;
двухтрубная система.

Если в вашем доме система первого вида, то отрегулировать температуру батареи отопления будет попросту невозможно. На верхних этажах радиаторы будут постоянно горячими, а вот в нижних – более холодными.

Если же у вас проточная однотрубная система, то для регулировки батарей отопления вполне будет достаточно установить дополнительный вентиль на трубу, которая подает горячую воду в отдельный радиатор. В проточной системе вода движется по стояку, проходит по батарее и снова в него возвращается. (См. также: Какие хорошие радиаторы отопления можно использовать для обогрева жилых помещений )

При наличии двухтрубной системы на магистрали можно установить как ручные вентили, так и специальные автоматизированные устройства. Они помогают регулировать не только температуру, но и объем поступающей воды. Какое устройство выбрать – ручное или автоматическое – решать вам.

Недостатки однотрубной системы

К недостаткам можно отнести то, что при такой системе невозможно производить учёт расхода тепла в каждой квартире. А, следовательно, произвести индивидуальный расчёт оплаты за фактическое потребление тепловой энергии. К тому же, при такой системе сложно поддерживать температуру воздуха одинаковую во всех жилых помещениях здания.

Именно поэтому используются другие системы поквартирного отопления, которые устроены по-другому и предусматривают установку счётчиков тепловой энергии в каждой квартире.

В настоящее время существуют различные системы поквартирного отопления. Однако пока устраиваются они в многоэтажных зданиях крайне редко. Это связано с рядом причин. В частности, с тем, что такие системы обладают невысокой гидравлической и тепловой устойчивостью.

Чаще всего в многоэтажных, жилых зданиях используется так называемое центральное отопление.

В последние годы при строительстве новых жилых домов используется автономное отопление. При таком способе индивидуального отопления, котельная устанавливается непосредственно в подвальном или чердачном помещении многоэтажки. В свою очередь системы отопления делятся на открытые и закрытые. Первые предусматривают разделение подачи горячей воды для жильцов на отопление и другие нужды, а в другом – только на отопление.

Особенности установки

Для наиболее эффективной работы устройства, необходимо знать, как и где оно ставится, как происходит настройка, как им пользоваться и остальные нюансы, как правило, изложенные в инструкции. Далее приведены общие требования к монтажу подобного оборудования:

К механическим терморегуляторам должен быть обеспечен свободный доступ, для удобства их регулировки;
Нельзя отопительный прибор, оснащенный автоматическим термостатом, закрывать декором и гардинами, так как возможна погрешность в его работе;
Перед монтажом устройства, рекомендовано изучить схему установки, и если работы выполняются на действующей системе отопления, то необходимо слить теплоноситель;
Термостат ставится перпендикулярно к корпусу батареи, направление стрелочки на аппарате должно четко совпадать с направлением потока приходящего теплоносителя;
На время отключения отопительной системы, регуляторы открываются полностью.

Схема установки

Порядок действий

После того, как система осталась без теплоносителя, можно выполнять следующие шаги:

Отрезаются трубы подводки теплоносителя и демонтируется запорная арматура, установленная раннее;
Производится отсоединение наконечников с гайками крепления от термостата, далее их вкручивают в места пробок радиатора отопления;
Собранную, таким образом, обвязку из труб монтируют в заранее намеченном месте;
Соединяют подводные трубы от стояка с обвязкой;
Производят настройку оборудования.

Специфика монтажа

Монтаж автоматического устройства в отопительную систему с однотрубным контуром выполняется с некоторыми нюансами – нужно будет поменять схему подключения батареи, путем установки обходной перемычки. Такая труба-перемычка, именуемая байпасом, соединяет линии подачи и обратки радиатора и позволяет не нарушать циркуляцию главного потока горячей жидкости. Придерживаясь такой схемы в будущем, не нужно будет думать, как перекрыть и как заменить прибор, не нарушая работу всей системы – достаточно закрыть кран входа и выхода теплоносителя и смело можно выполнять ремонтные работы.

Монтаж термостата

В двухтрубном контуре термостат отопителя монтируется на трубу подвода, как правило, находящуюся сверху. Такая установка выполняется намного проще нежели в вышеописанном способе и не требует конструктивных вмешательств в саму систему отопления.

Видео. Виды и преимущества терморегулятора

Зачем нужна регулировка тепла в квартире

По каким причинам граждане чаще производят регулировку тепла в принадлежащих им жилых помещениях:

Возникает необходимость создания в доме максимально комфортных условий для жизни.
Следует избавиться от лишнего воздуха в батареях, добиться эффективной отдачи тепла во внутренних помещениях.
Своевременная установка регуляторов позволяет воздержаться от частого проветривания при перегреве воздуха с помощью открытых окон.
Правильно подобранные регуляторы отопления и их грамотное использование позволят сократить размер платежей по этой услуге на четверть.

Важно! Манипуляции по установке регулятора СО следует производить до начала отопительного сезона. В разгар морозов такая процедура потребует перекрывания не только отопления в собственной квартире, но и в соседствующих, что создаст определённые неудобства

Регулируем температуру батарей

Конусный вентиль перекрывает поток не так резко, как шаровой кран.

Шаровые краны практичны и надежны. Однако с их помощью можно лишь только либо прекратить подачу теплоносителя в нагревательный элемент, либо возобновить. Но в большинстве случаев люди стремятся не отключить радиатор от контура обогрева, а регулировать его температуру. Для этого существуют регулируемые краны на батареи отопления. Они делятся на два типа:

с ручным механизмом управления или конусный вентиль – человек с помощью крана может устанавливать нужную ему температуру батареи, увеличивая или уменьшая интенсивность потока теплоносителя в нагревательный элемент. Управлять прибором приходится вручную путем поворота вентиля со шкалой градации;
полностью автоматические – в кране присутствует терморегулятор с термоголовкой. Реагируя на изменения температуры, термоголовка передает команды терморегулятору, который в автоматическом режиме увеличивает или уменьшает поток теплоносителя в батарею.

Шкала градации термоголовки.

Конусный вентиль может монтироваться на входе теплоносителя в радиатор либо горизонтально, либо вертикально, но никак не регулирующим механизмом вниз. Как отрегулировать краны на батареях отопления данного типа? Для этого на головке крана имеется шкала, состоящая из шести отметок. Поворачивая головку на нужную отметку, можно контролировать поступление теплоносителя в батарею, а следовательно, и ее температуру. Если вентиль стоит в положении «ноль» – радиатор полностью отрезан от системы отопления. Положение «шесть» указывает на максимальную производительность нагревательного элемента.

Они практически не уменьшают проходимость системы отопления, так как диаметр их сечения равнозначен диаметру труб контура обогрева. Вентиль отличается простым устройством, а потому недорогой в техническом обслуживании. Положение крана на батарее отопления не меняется, в зависимости от температуры воздуха в комнате. Поддерживать нужный микроклимат в помещении при помощи данного устройства неудобно.

Что собой представляет терморегулятор для батареи? Терморегулятор позволяет автоматизировать процесс управления температурой радиатора, благодаря встроенному термостату. Терморегулятор может быть механическим и электронным. В первом случае человеку ежедневно самостоятельно приходится выставлять нужный диапазон температур на устройстве. Во втором – устройство можно запрограммировать на несколько дней вперед. При этом для каждого времени суток можно выставить свои температурные параметры.

Механический регулятор температуры.

Механический терморегулятор состоит клапана и термостата. Они соединяются между собой специальной гайкой. Как работают краны на батареях отопления данного типа? Термостат представляет собой сифон, заполненный либо газом, либо жидкостью. Рабочая жидкость или газ способны реагировать на изменения температуры окружающей среды. Они при снижении температуры уменьшаются в объеме, при повышении – увеличивают свой объем. В сифон встраивается шток. Он может свободно двигаться.

Итак, при увеличении температуры рабочая среда в сифоне расширяется, выталкивая, таким образом, шток. Последний соединяется с клапаном. Клапан частично или полностью перекрывает сечение трубы, сокращая или полностью прекращая поступление теплоносителя в радиатор. Задавать нужный температурный режим на термостате, а следовательно, чувствительность сифона, можно при помощи шкалы. Она наносится на ручку вентиля. Диапазон настройки лежит в пределах от -6°C до +30°C.

Электронный регулятор температуры.

Зачем кран на батарее отопления с электронной термоголовкой? Он позволяет не только экономить на потреблении энергоносителя, контролируя поступление теплоносителя в нагревательный элемент. С его помощью нужный микроклимат помещения поддерживается полностью в автономном режиме.

Запирающий механизм в данном случае может выполняться, как в виде конусного вентиля, так и в форме клапана. Терморегулятор оснащается полупроводниковым термоэлементом, который можно монтировать за пределами самого регулирующего механизма. Здесь также имеется дисплей. С его помощью легче настраивать нужный диапазон температур и программировать устройство на автономную работу в течение нескольких дней.

Как правильно открывать краны батарей отопления с электронной термоголовкой? Процедура запуска в работу механизма с электронной термоголовкой и обычного шарового крана ничем не отличается. В первом случае нужно лишь настроить клапан на правильную работу, в зависимости от желаемого температурного режима в помещении.

Вентили и краны

Такая арматура представляет собой теплообменник запорного устройства. Это значит, что регулировка радиатора осуществляется путем поворота крана/вентиля в нужном направлении. Если повернуть арматуру до упора на 90°, поток воды в батарею поступать больше не будет. Чтобы изменить уровень нагрева отопительного прибора, запорный механизм устанавливают в половинчатое положение. Однако такая возможность есть не у любой арматуры. Некоторые краны могут дать течь после непродолжительной эксплуатации в таком положении.

Установка запорной арматуры позволяет регулировать систему отопления вручную. Клапан стоит недорого. В этом заключается главное преимущество такой арматуры. Кроме того, она проста в управлении, а для изменения микроклимата не нужны специальные знания. Однако есть и недостатки у запорных механизмов, например, они характеризуются низким уровнем эффективности. Скорость охлаждения батареи небольшая.

Запорные краны

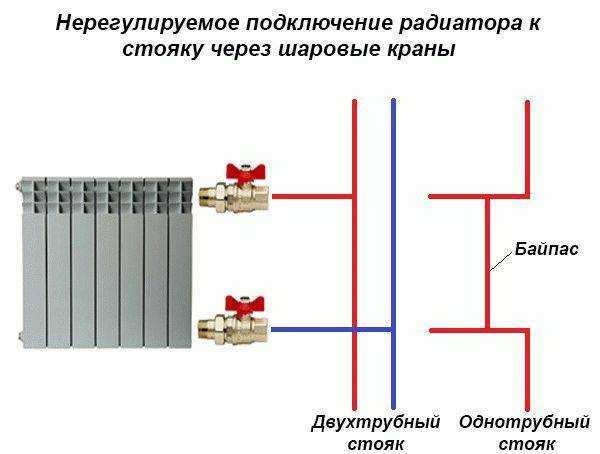

Применяется шаровая конструкция. Прежде всего их принято устанавливать на радиатор отопления с целью защиты жилья от утечки теплоносителя. У арматуры данного вида только два положения: открытое и закрытое. Ее главная задача отключение батареи в случае появления такой необходимости, например, если есть риск затопления квартиры. По этой причине запорные краны врезают в трубу перед радиатором.

Если арматура находится в открытом положении, теплоноситель свободно циркулирует по системе отопления и внутри батареи. Такие краны используются, если в помещении жарко. Периодически батареи можно отключать, что позволит снизить значение температуры воздуха в комнате.

Однако шаровые запорные механизмы нельзя устанавливать в половинчатом положении. При длительной эксплуатации возрастает риск появления протечки на участке, где располагается шаровой кран. Это обусловлено постепенным повреждением запорного элемента в виде шара, который находится внутри механизма.

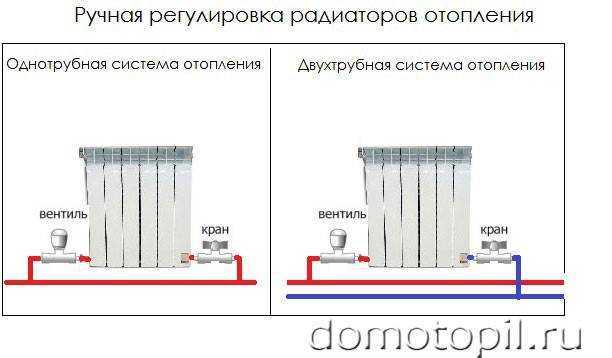

Ручные вентили

В эту группу входят две разновидности арматуры:

Игольчатый вентиль. Его преимуществом является возможность половинчатой установки. Такая арматура может располагаться в любом удобном положении: полностью открывает/закрывает доступ теплоносителя к радиатору, существенно или незначительно уменьшает объем воды в отопительных приборах. Однако есть и недостаток у игольчатых вентилей. Так, они характеризуются уменьшенной пропускной способностью. Это значит, что после установки такой арматуры даже в полностью открытом положении количество теплоносителя в трубе на входе батареи существенно сократится.
Регулирующие вентили. Они разработаны специально для изменения температуры нагрева батарей. К плюсам относят возможность смены положения по усмотрению пользователя. Кроме того, такая арматура отличается надежностью. Не придется часто производить ремонт вентиля, если элементы конструкции выполнены из прочного металла. Внутри арматуры находится запорный конус. При повороте ручки в разные стороны он поднимается либо опускается, чем способствует увеличению/уменьшению площади проходного сечения.

Пошаговая инструкция регулировки температуры

Чтобы обеспечить комфортные условия пребывания в помещении нужно выполнить некоторые основные действия.

Схемы подключения

Изначально на каждой батарее необходимо стравить воздух до того, пока из крана струйкой не потечет вода.
Затем необходимо отрегулировать давление в батареях.
Для этого в первой батарее от котла нужно открыть вентиль на два оборота, на второй – на три, и далее по такой же схеме, увеличивая на каждом радиаторе количество оборотов открываемого вентиля. Таким образом, давление теплоносителя равномерно распределится по всем радиаторам. Это обеспечит ему нормальное прохождение по трубам и лучший прогрев батарей.
В принудительной системе отопления прокачку теплоносителя, контроль рационального потребления тепла помогут осуществить регулировочные вентили.
В проточной системе хорошо регулируют температуру, встроенные в каждую батарею терморегуляторы.
В двухтрубной системе отопления можно контролировать не только температуру теплоносителя, но и его количество в батареях с помощью как ручной, так и автоматической систем управления.

Игольчатый кран

Кран Маевского

Кран Маевского имеет несколько иное предназначение, он не перекрывает и не сливает теплоноситель, а выпускает скопившийся в контуре воздух, препятствующий эффективной работе системы отопления. Требуется такая операция в следующих случаях:

Ситуация	Причины её возникновения
Начало работы отопительной конструкции	После сборки трубопровода в его компонентах обязательно останется некоторое количество воздушных масс, которые сам по себе из замкнутой системы не выйдет
Запуск отопления после летнего простоя	В воде всегда имеется некоторое содержание воздуха, который во время длительного состояния покоя соберётся в верхней части, образуя пробку
Длительный эксплуатационный период	Коррозийные процессы внутри труб провоцируют выделение водорода, нуждающегося в обязательном периодическом устранении

Эксплуатация

Если одна из вышеперечисленных ситуаций имеет место быть, и воздушный кран установлен, то поступить следует так:

Подготавливаем емкость на случай появления потока воды.
Отключаем центробежные насосы, если таковые имеются.
Отвёрткой или ключом проворачиваем рабочую часть изделия против часовой стрелки на один оборот.

Открытие крана Маевского

После этого с характерным шипением начинает выходить скопившийся воздух. Если его количество слишком велико, то допускается дальнейшая регулировка крана на батарее отопления, с целью усиления выходящего газового потока.
После того как звук прекращается, а с крана начинает капать вода, закрываем его.

Существуют также автоматические модели, которые хоть и стоят дороже, но зато не нуждаются в принудительном спуске газовых скоплений, а выполняют эту задачу самостоятельно.

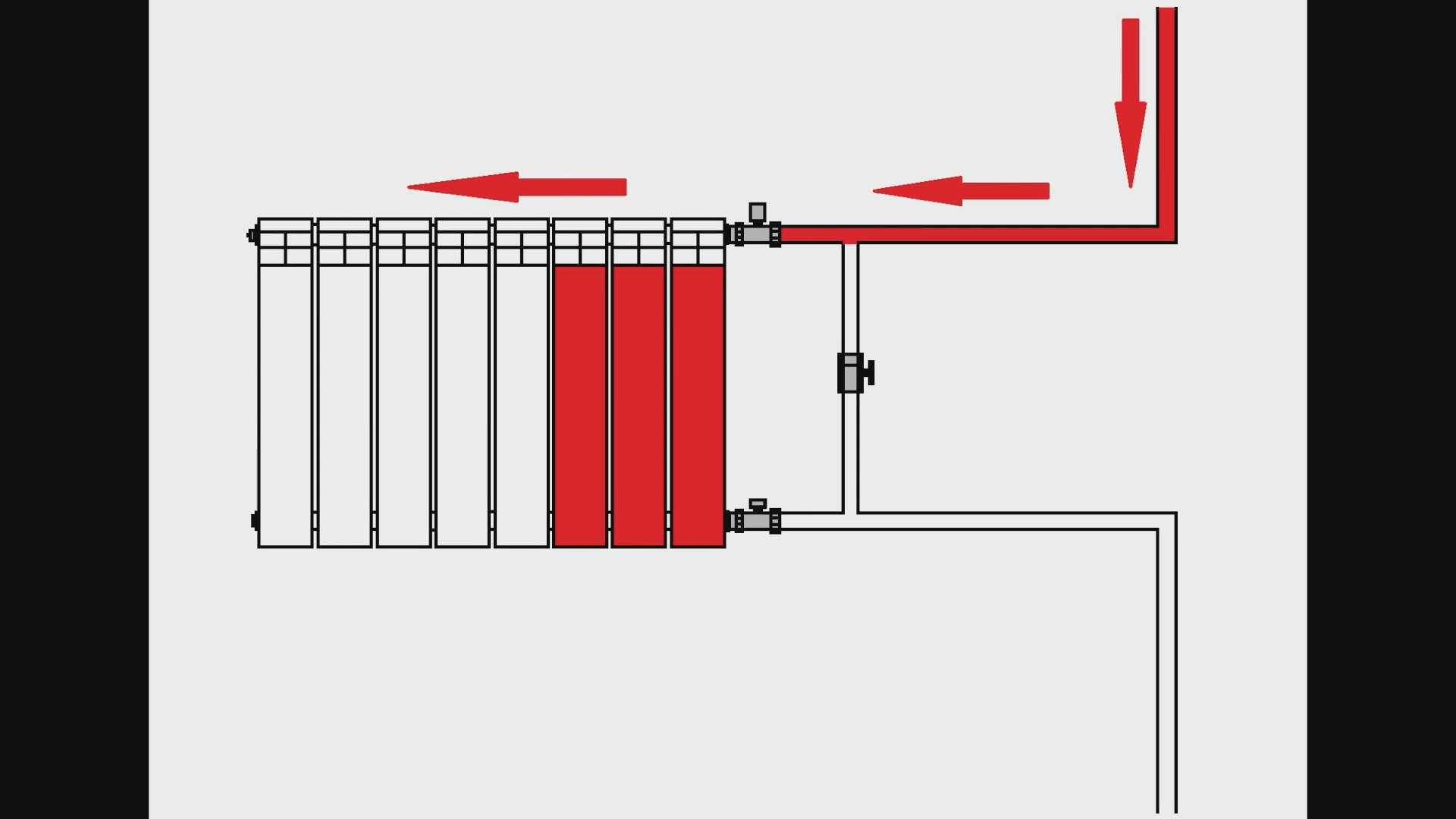

Регулировка отопления подачей или обраткой

В некоторых случаях эффективно перераспределить тепло по всей системе отопления поможет гидравлическая балансировка — регулировка подачей и обраткой. При этом теплоноситель направляется из мест его избытка на участки, испытывающие дефицит.

В многоквартирных домах процедура проводится согласно государственной программе энергосбережения. В частном коттедже это задача самого хозяина. Помимо выравнивания температуры на всех ветках системы гидравлическая балансировка помогает снизить энергозатраты и следовательно, расходы на отопление.

Работу выполняют квалифицированные специалисты. В трубах, длина которых 10 и более метров, и на участках, удаленных от циркуляционного насоса, устанавливаются балансировочные клапаны. Возможно разделение системы на автономные модули с индивидуальной настройкой, что уместно для получения разной теплоотдачи в каждом из помещений.

Заключение

Установка завершена

Сегодня для поддержания комфортной температуры в квартире, каждый радиатор системы отопления должен обустраиваться системой регулировки.

Современные терморегуляторы помогают не только поддерживать тепловой баланс внутри помещения, но и сэкономить энергозатраты на нагрев теплоносителя.
