Уголок стальной равнополочный - гост 8509-93, сортамент, размеры, вес

Преимущества использования

В сравнении с другими видами фасонного проката уголки отличаются низкой металлоемкостью, что положительно сказывается на стоимости продукции. Основными преимуществами горячекатаной угловой стали являются следующие факторы:

Небольшой удельный вес. Благодаря сравнительно небольшой массе горячекатаного уголка уменьшается нагрузка на несущие элементы и основание конструкции.
Простой монтаж. Сборка деталей металлоконструкций осуществляется как с помощью сварки, так и болтовыми соединениями.
Большой ассортимент. Широкий выбор типоразмеров позволяет подобрать металлоизделия с оптимальными параметрами для реализации проектов любой сложности.
Отличные качественные характеристики. Прокат из углеродистой и конструкционной стали обладает высокой механической прочностью и устойчивостью к внешним факторам.

К ценным качествам горячекатаных уголков из специальных марок стали относится долговечность. Срок службы изделий, изготовленных по технологии горячего проката, составляет 30 лет. Конструкции и сооружения, построенные с применением углового проката, обладают коррозионной стойкостью и имеют длительный эксплуатационный ресурс.

Сколько весит стальной уголок?

Планируя доставку, покупатели часто спрашивают, сколько весит стальной уголок. Определить массу металлических уголков можно по таблицам, в которых представлен теоретический удельный вес стальных уголков с различными размерами полок и толщиной.

Таблица 1. «Вес равнополочных металлических уголков» (популярные размеры)

Размер полок и толщина уголка, мм	Вес 1-го погонного метра, кг
Уголок стальной 20х20х3	0,89
Уголок стальной 20х20х4	1,15
Уголок стальной 25х25х3	1,12
Уголок стальной 25х25х4	1,46
Уголок стальной 28х28х3	1,27
Уголок стальной 30х30х3	1,36
Уголок стальной 30х30х4	1,78
Уголок стальной 32х32х3	1,46
Уголок стальной 32х32х4	1,91
Уголок стальной 35х35х3	1,60
Уголок стальной 35х35х4	2,10
Уголок стальной 35х35х5	2,58
Уголок стальной 40х40х3	1,85
Уголок стальной 40х40х4	2,42
Уголок стальной 40х40х5	2,98
Уголок стальной 45х45х3	2,08
Уголок стальной 45х45х4	2,73
Уголок стальной 50х50х4	3,05
Уголок стальной 50х50х5	3,77
Уголок стальной 50х50х6	4,47
Уголок стальной 56х56х4	3,44
Уголок стальной 56х56х5	4,25
Уголок стальной 63х63х4	3,90
Уголок стальной 63х63х5	4,81
Уголок стальной 63х63х6	5,72
Уголок стальной 70х70х4,5	4,87
Уголок стальной 70х70х5	5,38
Уголок стальной 70х70х6	6,39
Уголок стальной 70х70х7	7,39
Уголок стальной 70х70х8	8,37
Уголок стальной 75х75х5	5,80
Уголок стальной 75х75х6	6,89
Уголок стальной 75х75х7	7,96
Уголок стальной 75х75х8	9,02
Уголок стальной 75х75х9	10,70
Уголок стальной 80х80х5,5	6,78
Уголок стальной 80х80х6	7,36
Уголок стальной 80х80х7	8,51
Уголок стальной 80х80х8	9,65
Уголок стальной 90х90х6	8,33
Уголок стальной 90х90х7	9,64
Уголок стальной 90х90х8	10,93
Уголок стальной 90х90х9	12,20
Уголок стальной 100х100х7	10,8
Уголок стальной 125х125х8	15,46

Таблица 2. «Вес неравнополочных металлических уголков» (популярные размеры)

Размер полок и толщина уголка, мм	Вес 1-го погонного метра, кг
Уголок стальной 25х16х3	0,91
Уголок стальной 32х20х3	1,17
Уголок стальной 32х20х4	1,52
Уголок стальной 40х25х3	1,48
Уголок стальной 40х25х4	1,94
Уголок стальной 40х25х4	2,37
Уголок стальной 45х28х3	1,68
Уголок стальной 45х28х4	2,20
Уголок стальной 50х32х3	1,90
Уголок стальной 50х32х4	2,40
Уголок стальной 56х36х4	2,81
Уголок стальной 56х36х5	3,46
Уголок стальной 63х40х4	3,17
Уголок стальной 63х40х5	3,91
Уголок стальной 63х40х6	4,63
Уголок стальной 63х40х8	6,03
Уголок стальной 70х45х5	4,39
Уголок стальной 75х50х5	4,79
Уголок стальной 75х50х6	5,69
Уголок стальной 75х50х8	7,43
Уголок стальной 80х50х5	4,49
Уголок стальной 80х50х6	5,92
Уголок стальной 90х56х5,5	6,17
Уголок стальной 90х56х6	6,70
Уголок стальной 90х56х8	8,77
Уголок стальной 100х63х6	7,53
Уголок стальной 100х63х7	8,70
Уголок стальной 100х63х8	9,87
Уголок стальной 100х63х10	12,14
Уголок стальной 110х70х6,5	8,98
Уголок стальной 110х70х8	10,93
Уголок стальной 125х70х7	11,04
Уголок стальной 125х70х8	12,58
Уголок стальной 125х80х10	15,47
Уголок стальной 125х80х12	18,34
Уголок стальной 140х90х8	14,13
Уголок стальной 160х90х10	17,46
Уголок стальной 160х100х9	17,96
Уголок стальной 160х100х10	19,85
Уголок стальной 160х100х12	23,58
Уголок стальной 160х100х14	27,26
Уголок стальной 180х110х10	22,20
Уголок стальной 180х110х12	26,40
Уголок стальной 200х125х11	27,37
Уголок стальной 200х125х12	29,74
Уголок стальной 200х125х14	34,43
Уголок стальной 200х125х16	39,07

Уголок 100х100х7 5 688 руб. шт шт м.п.
Уголок 25х25х3 333 руб. шт шт м.п.
Уголок 25х25х4 425,40 руб. шт шт м.п.
Уголок 32х32х4 570 руб. шт шт м.п.
Уголок 35х35х4 633,60 руб. шт шт м.п.
Уголок 40х40х4 1 320 руб. шт шт м.п.
Уголок 45х45х4 1 456,80 руб. шт шт м.п.
Уголок 50х50х4 1 638 руб. шт шт м.п.
Уголок 50х50х5 1 968 руб. шт шт м.п.
Уголок 63х63х5 2 533,80 руб. шт шт м.п.
Уголок 75х75х5 3 162 руб. шт шт м.п.
Уголок 75х75х6 3 762 руб. шт шт м.п.
Уголок 90х90х6 4 458 руб. шт шт м.п.

Площадь покраски уголка.

Площадь уголка 45x45x5 (45×5) — 1 метра.
(R_внеш = 1.7, R_внут = 5 мм.)

Площадь поверхности уголка 45x45x5 одного метра = 0.184238 м2.

Площадь уголка 50x50x2 (50×2) — 1 метра.
(R_внеш = 1.8, R_внут = 5.5 мм.)

Площадь поверхности уголка 50x50x2 одного метра = 0.204722 м2.

Площадь уголка 50x50x3 (50×3) — 1 метра.
(R_внеш = 1.8, R_внут = 5.5 мм.)

Площадь поверхности уголка 50x50x3 одного метра = 0.204722 м2.

Площадь уголка 50x50x4 (50×4) — 1 метра.
(R_внеш = 1.8, R_внут = 5.5 мм.)

Площадь поверхности уголка 50x50x4 одного метра = 0.204722 м2.

Площадь уголка 50x50x5 (50×5) — 1 метра.
(R_внеш = 1.8, R_внут = 5.5 мм.)

Площадь поверхности уголка 50x50x5 одного метра = 0.204722 м2.

Площадь уголка 50x50x6 (50×6) — 1 метра.
(R_внеш = 1.8, R_внут = 5.5 мм.)

Площадь поверхности уголка 50x50x6 одного метра = 0.204722 м2.

Площадь уголка 50x50x7 (50×7) — 1 метра.
(R_внеш = 1.8, R_внут = 5.5 мм.)

Площадь поверхности уголка 50x50x7 одного метра = 0.204722 м2.

Площадь уголка 50x50x8 (50×8) — 1 метра.
(R_внеш = 1.8, R_внут = 5.5 мм.)

Площадь поверхности уголка 50x50x8 одного метра = 0.204722 м2.

Площадь уголка 55x55x5 (55×5) — 1 метра.
(R_внеш = 2, R_внут = 6 мм.)

Площадь поверхности уголка 55x55x5 одного метра = 0.22512 м2.

3 Незначительные и весомые отличия уголков 100×100 с разной толщиной

В то же время из-за разной толщины полок у вышеперечисленных уголков имеются и другие (помимо толщины) отличия между собой. Главные из них: неодинаковая площадь сечения (поперечного) и различные расстояния от наружной поверхности полок до центра тяжести изделия. Тем не менее все эти параметры указаны в ГОСТе, так как они используются в конструкторской деятельности.

Однако имеются и весомые отличия, обусловленные неодинаковой толщиной металлического изделия 100×100. Их требуется учитывать всем потребителям независимо от того, как и для чего ими предполагается использовать уголок. Речь идет о разных весе и прочности.

Эти характеристики оказывают непосредственное влияние на возможность и целесообразность применения уголка 100×100 с той или иной толщиной при сборке или монтаже каких-либо металлических и других конструкций. А как следствие из этого – вес и прочность изделия определенной толщины влияют на его рыночную востребованность и потребительскую ценность.

Применение уголка при монтаже металлической конструкции

Чем толще уголок 100, тем он прочнее и может выдерживать более высокие напряжения и нагрузки. Соответственно, самое прочное изделие из вышеприведенных – 100x100x16. И, естественно, металлоконструкции из него будут наиболее надежными.

Кроме того, так как цена на него изначально, как и на все виды металлопроката, устанавливается за единицу веса (кг или тонны), то и сумма затрат на приобретение нужного количества метров уголка будет весьма ощутимо меняться в зависимости от того, какая у него толщина полок. Очевидно, что при одинаковом закупаемом метраже изделия 100x100x16 обойдутся как минимум почти в три раза дороже, чем 100x100x6,5. Конечно, цену продавец может пересчитать как за 1 м, однако и в этом случае разница будет очевидна.

Изделия 100x100x16

Второй «побочный эффект» большего веса более толстых изделий – конструкции, в которых они используются, могут потребовать применения более прочных, а значит, тяжелых элементов, в первую очередь опорных, к которым крепится уголок. Также им требуется более прочный фундамент (основание). Это, безусловно, приведет к возрастанию общей стоимости конструкции или объекта.

Следует отметить, что при сопоставимых параметрах сечения прочность горячекатаных металлических уголков выше, чем у гнутых. Более мощным является второй тип гнутых уголков. Объясняется это главным образом использованием при производстве разных по прочности сталей и отчасти неодинаковой геометрией поперечного сечения.

Формула расчёта массы стального уголка 100х100х5 мм, чертежи и примеры.

Условные обозначения угла равнополочного гнутого:

b — ширина полки;

S — толщина полки;

 R — радиус кривизны; 

Xo, Yo — расстояние от центра тяжести до наружных поверхностей полок;   

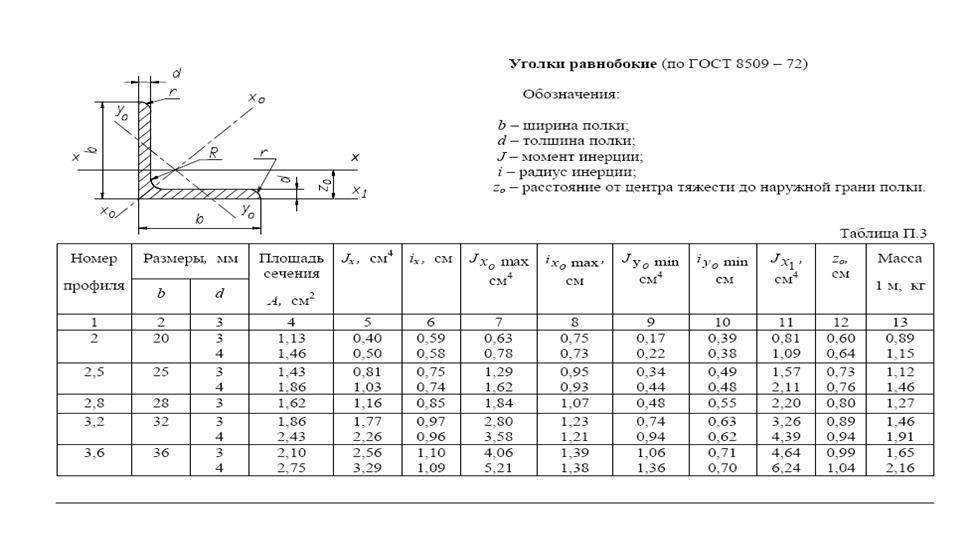

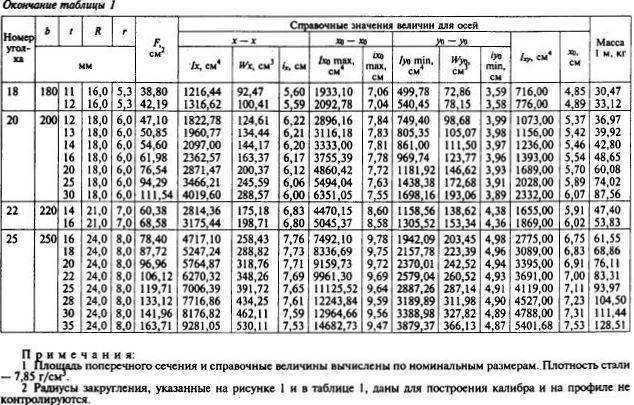

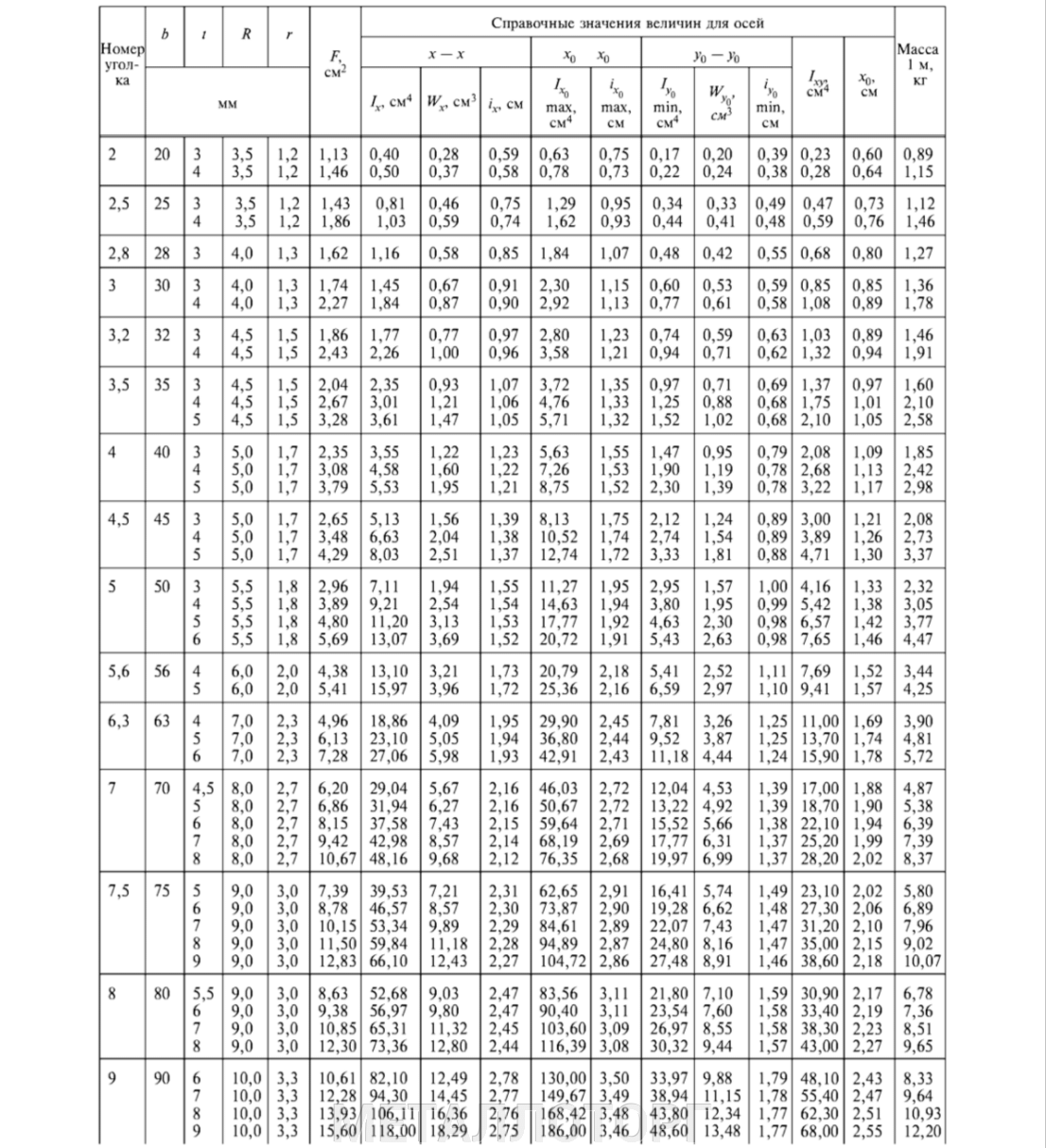

Размеры, площадь поперечного сечения, справочные величины для осей и масса 1 м равнополочных уголков разные в зависимости от марки стали и соответствуют:

— для уголков из углеродистой кипящей (кн) и полуспокойной (пс) стали обыкновенного качества, качественной стали с временным сопротивлением разрыву не более 460 Н/мм2 (47 кгс/мм2 (см. размеры с выбором стали);

— для уголков из углеродистой полуспокойной и спокойной стали (пс/сп) обыкновенного качества, углеродистой качественной стали с временным сопротивлением разрыву более 460 Н/мм2 (47 кгс/мм2) (см. размеры с выбором стали).

Поперечное сечение равнополочных уголков должно соответствовать указанному на рисунке:

b — 100 мм

S — 5 мм

R — 10 мм

Yo — 2.76 см

Xo — 2.76 см

Уголок стальной гнутый 100х100х5 ст3
Масса 1 погонного метра изделия	7.44 кг
F — Площадь поперечного сечения	9.48 см2
Ix0 — момент инерции	154.53 см4
ix0 — радиус инерции	4.04 см
Iy0 — момент инерции	35.07 см4
iy0 — радиус инерции	1.92 см
Отношение расчетного свеса полки к толщине полки n=(b-S-R)/R	17
Ix(Iy) — момент инерции	94.8 см4
ix(iy) — радиус инерции	3.16 см
Ix1(Iy1) — момент инерции	167.09 см4
СТАЛЬ	ст3

Условные обозначения угла равнополочного гнутого:

b — ширина полки;

S — толщина полки;

 R — радиус кривизны; 

Xo, Yo — расстояние от центра тяжести до наружных поверхностей полок;   

Поперечное сечение равнополочных уголков должно соответствовать указанному на рисунке:

b — 100 мм

S — 5 мм

R — 10 мм

Yo — 2.76 см

Xo — 2.76 см

Уголок стальной гнутый 100х100х5 ст3
Масса 1 погонного метра изделия	7.44 кг
F — Площадь поперечного сечения	9.48 см2
Ix0 — момент инерции	154.53 см4
ix0 — радиус инерции	4.04 см
Iy0 — момент инерции	35.07 см4
iy0 — радиус инерции	1.92 см
Отношение расчетного свеса полки к толщине полки n=(b-S-R)/R	17
Ix(Iy) — момент инерции	94.8 см4
ix(iy) — радиус инерции	3.16 см
Ix1(Iy1) — момент инерции	167.09 см4
СТАЛЬ	ст3

Металлургический портал метал100 представляет цены основных поставщиков по следующим видам продукции металлургической отрасли:
Трубный прокат, Труба профильная оцинкованная 200х160х12,
Сортовой и Листовой, Полоса стальная 70х810,
Трубный прокат, Трубы стальные, электросварные 48х1,5,
Трубный прокат, Трубы стальные бесшовные, горячедеформированные 177,8х55,
Сортовой и Листовой, Швеллер гнутый, равнополочный 270х240х3.

Так же рекомендуем Вам обратить внимание на следующие страницы:
Труба стальная,
труба стальная электросварная,
арматура цена,
лист стальной,
нержавеющий лист,
металлопрокат.

Особенности производства

Угловой прокат изготавливается на автоматизированных производственных линиях. Сырьем для горячекатаных уголков служит сталь в слитках. Блюм, имеющий форму куба, разогревается до температуры рекристаллизации металла и подается на прокатные валки. Под действием высокого давления мягкий металл превращается в изделие нужной формы с заданными параметрами.

К преимуществам этого технологии горячего проката относятся следующие факторы:

производство проката без ограничений в размерах;
большая толщина обрабатываемых заготовок;
высокая скорость изготовления изделий.

Изделия, изготовленные по этой технологии отличаются точностью линейных параметров и имеют высокими качественными характеристиками. Металлоизделия имеют гладкую поверхность без видимых и скрытых дефектов, отличаются повышенной прочностью на изгиб. Сталь, прошедшая термообработку, имеет однородную структуру и обладает необходимой пластичностью. Область использования горячекатаных уголков зависит от вида и размера изделия.

Площадь стального уголка.

Площадь уголка 100x100x6 (100×6) — 1 метра.
(R_внеш = 3.6, R_внут = 12 мм.)

Площадь поверхности уголка 100x100x6 одного метра = 0.410584 м2.

Площадь уголка 100x100x7 (100×7) — 1 метра.
(R_внеш = 3.6, R_внут = 12 мм.)

Площадь поверхности уголка 100x100x7 одного метра = 0.410584 м2.

Площадь уголка 100x100x8 (100×8) — 1 метра.
(R_внеш = 3.6, R_внут = 12 мм.)

Площадь поверхности уголка 100x100x8 одного метра = 0.410584 м2.

Площадь уголка 100x100x10 (100×10) — 1 метра.
(R_внеш = 3.6, R_внут = 12 мм.)

Площадь поверхности уголка 100x100x10 одного метра = 0.410584 м2.

Площадь уголка 100x100x12 (100×12) — 1 метра.
(R_внеш = 3.6, R_внут = 12 мм.)

Площадь поверхности уголка 100x100x12 одного метра = 0.410584 м2.

Площадь уголка 101x100x5 (100×5) — 1 метра.
(R_внеш = 3.6, R_внут = 12 мм.)

Площадь поверхности уголка 101x100x5 одного метра = 0.413584 м2.

Площадь уголка 110x110x5 (110×5) — 1 метра.
(R_внеш = 3.6, R_внут = 12 мм.)

Площадь поверхности уголка 110x110x5 одного метра = 0.450584 м2.

Площадь уголка 110x110x7 (110×7) — 1 метра.
(R_внеш = 3.6, R_внут = 12 мм.)

Площадь поверхности уголка 110x110x7 одного метра = 0.450584 м2.

Площадь уголка 110x110x8 (110×8) — 1 метра.
(R_внеш = 3.6, R_внут = 12 мм.)

Площадь поверхности уголка 110x110x8 одного метра = 0.450584 м2.

1 Основные технические характеристики и способы производства

Уголок 100 – это сокращенное обозначение равнополочного углового проката 100×100. Как видно из его наименования, обе полки у него одинаковой ширины в 100 мм. Стандартный стальной равнополочный уголок этого типоразмера производят длиной 3–12 м. Изготавливают его двумя способами, в соответствии с чем делят на следующие виды:

гнутые уголки – производимые из листового холодно- либо горячекатаного проката, который подвергают гибке на профилегибочном оборудовании;
горячекатаные уголки.

Равнополочный угловой прокат 100×100

Требования к этим способам изготовления и характеристики готового уголка 100×100 (сортамент, параметры сечения, удельный вес, допустимые предельные отклонения от стандартных величин длины и прочих размеров, марка стали и другие) регламентируются соответствующими ГОСТами. Их тоже два: для гнутого проката – ГОСТ 19771-93, а горячекатаного – ГОСТ 8509-93.

Следует иметь в виду, что и в самих ГОСТах, и в других документах (сертификатах качества, складской и бухгалтерской отчетности, накладных на получение-отпуск и прочих) применяется также другое обозначение металлического уголка 100×100. Вместо «100×100» указывают номер, присвоенный в ГОСТе и соответствующий типоразмеру – № 10.

Как правильно и быстро подсчитать вес металлопроката – с таблицами и без них

Вопрос подсчёта веса металлопроката актуален не только для специалистов, но и частных застройщиков и домашних умельцев. При наличии под рукой справочника и, тем более, он-лайн металлокалькулятора произвести соответствующие расчёты несложно. А если у вас с собой есть только рулетка и калькулятор на телефоне? Точные результаты с таким арсеналом получить сложно, но приблизительно определиться с весом некоторых металлоизделий – вполне реально.

Считаем вес листового проката

Самый простой вариант – листовой стальной прокат.

Определение! Во всех наших расчётах базовой величиной является усреднённая плотность стали – 7 850 кг/м3 по системе СИ.

Проведём для начала несложное действие – узнаем массу квадратного метра стального листа толщиной 1 мм. Выглядит это так – 1 м х 1 м х 0,001 м х 7850 кг/м3. То есть, мы перемножили длину, ширину и толщину листа (все величины взяли в метрах), и получили объём изделия. Произведение объёма и плотности даёт массу – 7,85 кг. Таким образом, мы выяснили, что метр квадратный стального листа толщиной 1 мм весит 7,85 кг.

А далее все вычисления производят умножением величины 7,85 кг на площадь и толщину реального листа. Например, вам надо купить лист толщиной 4 мм и площадью 2 м2. Массу такого изделия определяют по формуле 7,85х4х2= 62,8 кг. Лист такого же размера, но толщиной 2 мм весит 7,85х2х2=31,4 кг.

Если вас устраивает приблизительный расчёт – округлите значение 7,85 кг до 8 кг. Тогда вычисления можно проводить даже в уме без калькулятора, а погрешность составит менее 2%.

Приведём веса стальных листов наиболее популярных размеров.

Толщина листа, мм	Размеры листа, м	Вес листа, кг	Вес 1 м2, кг
0,35	1,0х2,0	5,5	2,75
0,35	1,25х2,5	8,59
0,5	1,0х2,0	7,85	3,93
0,5	1,25х2,5	12,27
0,8	1,0х2,0	12,56	6,28
0,8	1,25х2,5	19,63
1,0	1,0х2,0	15,7	7,85
1,0	1,25х2,5	24,53
1,5	1,0х2,0	23,55	11,78
1,5	1,25х2,5	36,8
2,0	1,0х2,0	31,4	15,7
2,0	1,25х2,5	49,06
2,5	1,0х2,0	39,25	19,63
2,5	1,25х2,5	61,33
3,0	1,0х2,0	47,1	23,55
3,0	1,25х2,5	73,59
3,5	1,25х2,5	85,86	27,48
4,0	1,5х6,0	282,6	31,4
5,0	1,5х6,0	353,25	39,25

Что такое переводной коэффициент

Усложним задачу. Предположим, вам надо купить лист из цветного металла. Воспользуемся переводным коэффициентом, который представляет собой отношение плотности конкретного металла или сплава к усреднённому значению плотности стали. Путём умножения веса стального изделия определённого сортамента и размера на коэффициент нужного металла или сплава получаем вес детали.

Наименование металла или сплава	Коэффициент
Алюминий	0,34
Медь	1,14
Латунь ЛС59	1,08
Бронза ОЦС 5-5-5	1,12
Чугун серый	0,9

Пример – рассчитаем массу бронзового листа толщиной 2 мм и площадью 2 м2.

Масса 1 погонного метра уголка по ГОСТ 19772-93

Обозначение профиля	Размер полки (A), мм	Размер полки (B), мм	Толщина стенки (s), мм	Вес 1 метра погонного, кг	Метров уголка в тонне
Уголок 32x25x2	32	25	2	0.84	1190.48
Уголок 32x25x2,5	32	25	2.5	1.03	970.87
Уголок 40x25x2,5	40	25	2.5	1.16	862.07
Уголок 50x35x3,2	50	35	3.2	1.98	505.05
Уголок 60x40x3	60	40	3	2.23	448.43
Уголок 70x50x4	70	50	4	3.53	283.29
Уголок 80x63x4	80	63	4	4.26	234.74
Уголок 85x35x4	85	35	4	3.53	283.29
Уголок 85x67x4	85	67	4	4.49	222.72
Уголок 90x70x4	90	70	4	4.79	208.77
Уголок 100x65x4	100	65	4	4.95	202.02
Уголок 105x100x3	105	100	3	4.69	213.22
Уголок 110x90x5	110	90	5	7.44	134.41
Уголок 115x65x5	115	65	5	6.71	149.03
Уголок 120x100x8	120	100	8	12.88	77.64
Уголок 147x125x8	147	125	8	15.93	62.77
Уголок 152x100x5,5	152	100	5.5	10.37	96.43
Уголок 155x100x6	155	100	6	11.38	87.87
Уголок 180x140x6	180	140	6	14.55	68.73

Преимущества использования

Небольшой удельный вес. Благодаря сравнительно небольшой массе горячекатаного уголка уменьшается нагрузка на несущие элементы и основание конструкции.
Простой монтаж. Сборка деталей металлоконструкций осуществляется как с помощью сварки, так и болтовыми соединениями.
Большой ассортимент. Широкий выбор типоразмеров позволяет подобрать металлоизделия с оптимальными параметрами для реализации проектов любой сложности.
Отличные качественные характеристики. Прокат из углеродистой и конструкционной стали обладает высокой механической прочностью и устойчивостью к внешним факторам.

Площадь 1 погонного метра уголка.

Площадь уголка 160x160x10 (160×10) — 1 метра.
(R_внеш = 5.1, R_внут = 17 мм.)

Площадь поверхности уголка 160x160x10 одного метра = 0.654994 м2.

Площадь уголка 160x160x12 (160×12) — 1 метра.
(R_внеш = 5.1, R_внут = 17 мм.)

Площадь поверхности уголка 160x160x12 одного метра = 0.654994 м2.

Площадь уголка 160x160x16 (160×16) — 1 метра.
(R_внеш = 5.1, R_внут = 17 мм.)

Площадь поверхности уголка 160x160x16 одного метра = 0.654994 м2.

Площадь уголка 180x180x10 (180×10) — 1 метра.
(R_внеш = 5.4, R_внут = 18 мм.)

Площадь поверхности уголка 180x180x10 одного метра = 0.735876 м2.

Площадь уголка 180x180x11 (180×11) — 1 метра.
(R_внеш = 5.4, R_внут = 18 мм.)

Площадь поверхности уголка 180x180x11 одного метра = 0.735876 м2.

Площадь уголка 180x180x12 (180×12) — 1 метра.
(R_внеш = 5.4, R_внут = 18 мм.)

Площадь поверхности уголка 180x180x12 одного метра = 0.735876 м2.

Площадь уголка 180x180x15 (180×15) — 1 метра.
(R_внеш = 5.4, R_внут = 18 мм.)

Площадь поверхности уголка 180x180x15 одного метра = 0.735876 м2.

Площадь уголка 180x180x18 (180×18) — 1 метра.
(R_внеш = 5.4, R_внут = 18 мм.)

Площадь поверхности уголка 180x180x18 одного метра = 0.735876 м2.

Площадь уголка 200x200x12 (200×12) — 1 метра.
(R_внеш = 5.4, R_внут = 18 мм.)

Площадь поверхности уголка 200x200x12 одного метра = 0.815876 м2.

ТАБЛИЦЫ ВЕСА МЕТАЛЛОПРОКАТА

Ниже приведены таблицы веса металлопроката. По ним можно произвести расчет массы металлопроката (теоретический вес металлопроката) по его длине или площади. Расчет количества метров погонных в 1 тонне сортового и фасонного металлопроката вес 1 м.кв. стального листа. В таблицах веса металлопроката указан теоретический вес в килограммах.

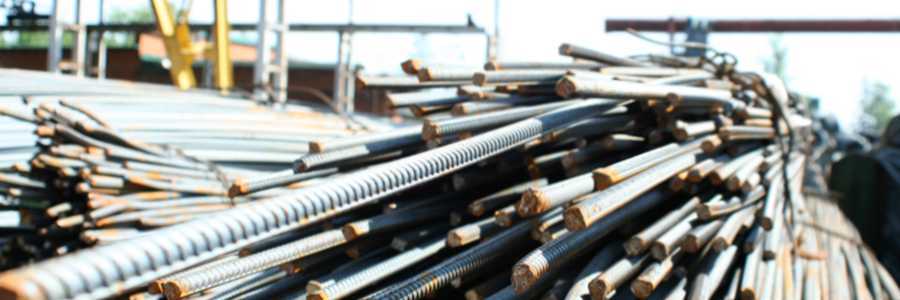

ВЕС МЕТРА АРМАТУРЫ

Теоретический вес метра арматуры. (вес или масса 1 погонного метра арматуры)

ВЕС МЕТРА УГОЛКА

Теоретический вес метра уголка. (вес 1 погонного метра уголка)

ВЕС МЕТРА ШВЕЛЛЕРА

Теоретический вес метра швеллера. (вес 1 погонного метра швеллера)

ВЕС СТАЛЬНОГО ЛИСТА

Теоретический вес метра квадратного (м./кв.) стального листа. (Прокат листовой холодно и горячекатаный)

ВЕС ПРОФИЛЬНОЙ ТРУБЫ

Теоретический вес метра трубы профильной. (вес 1 метра прямоугольной и вес 1 метра квадратной трубы)

ВНИМАНИЕ !

В таблицах приведен теоретический вес металлопроката (теоретический вес или масса металлопроката согласно ГОСТ РФ), в реальности, как показывает практика, фактический вес метра погонного арматуры (масса арматуры), стального круга, уголка, швеллера, полосы или трубного металлопроката или вес 1 метра квадратного листового или плоского металлопроката у разных заводов- производителей имеет отклонения в большую или меньшую сторону. Все это необходимо учитывать при расчете массы арматура А3 и А1, массы трубы, или массы любого другого профиля металлопроката.

В ГОСТ РФ на различные профиля и типы металлопроката приведены предельно допустимые отклонения фактического веса от теоретического веса погонного или квадратного метра профиля металлопроката. Например, допуски по отклонению фактического от теоретического веса арматуры или стального круга приведены в ГОСТ 5781-82.Продукция отгружается по фактическому весу металлопроката, полученному от производителя, а не по теоретическому, который является по сути усредненной справочной величиной.

ТАБЛИЦЫ ВЕСА МЕТАЛЛОПРОКАТА

СПРАВОЧНАЯ ИНФОРМАЦИЯ

Сейчас 6 посетителей на сайте

2007-2019 ГРУППА ВЕГА +7/495/640-21-81; Представленная на сайте информация носит информационный характер и ни при каких условиях не является публичной офертой — Копирование материалов с сайта запрещено.

3 Как определить вес погонного метра любого уголка

Теперь понятно, что точнее всего можно выяснить вес углового проката, только взвесив его. Но как все-таки подсчитать? Определяем сначала вес 1 м, а дальше как описано в начале статьи. Для этого надо замерить ширину и толщину полок изделия. Затем находим справочник или ГОСТ, соответствующий имеющемуся уголку по материалу изготовления и типу. В нем и берем из таблицы нужное значение. Это самый быстрый и простой способ. Для примера можно воспользоваться справочными данными для равнополочного горячекатаного уголка ГОСТ 8509-93, в которых, в том числе, есть и вес 1 м.

Взятое значение веса 1 м делим на усредненную справочную величину плотности материала (для стали 7850 кг/м3) и затем умножаем на плотность того сорта металла, из которого изготовлен уголок. Для этого придется уточнить сначала этот самый сорт, а потом и его плотность. Для распространенных сталей внизу приведены таблицы.

Определение веса уголков

Можно самому подсчитать, насколько тянет 1 метр. Но это «палка о двух концах». Если производитель изготовил уголок, соблюдая технологию его производства, то полученная величина будет менее точная, чем теоретическая табличная, так как в упрощенном расчете не будут учтены радиусы закругления между полками и на концах последних, когда они есть, а также иные конструктивные особенности изделия. Если имеющаяся продукция некондиционная или бракованная, то, возможно, будет получено более точное значение веса 1 м.

Для этого сначала вычисляем площадь сечения уголка. Полную длину его 1-ой полки умножаем на ее же толщину. От длины 2-ой отнимаем толщину уголка, а полученную разность умножаем на толщину. В итоге получаем полную площадь сечения 1-ой полки и 2-ой с учетом их взаимного перекрытия. Складываем эти величины – это и есть приблизительная теоретическая площадь сечения уголка. Умножаем ее на найденную плотность металла изделия и на 1 м. Это и есть искомый вес 1 м.

Таблица 1

Удельный вес наиболее распространенных марок стали
Наименование (тип стали)	Марка или обозначение	Удельный вес (кг/м3)
Нержавеющая конструкционная криогенная	12Х18Н10Т	7900
Нержавеющая коррозионно-стойкая жаропрочная	08Х18Н10Т	7900
Конструкционная низколегированная	09Г2С	7850
Конструкционная углеродистая качественная	10,20,30,40	7850
Конструкционная углеродистая	Ст3сп, Ст3пс	7870
Инструментальная штамповая	Х12МФ	7700
Конструкционная рессорно-пружинная	65Г	7850
Инструментальная штамповая	5ХНМ	7800
Конструкционная легированная	30ХГСА	7850

Таблица 2

Удельный вес стали углеродистой и легированной
Наименование (тип стали)	Марка или обозначение	Удельный вес (кг/м3)
Высокоуглеродистая	70 (ВС и ОВС)	7850
Среднеуглеродистая	45	7850
Малоуглеродистая	10 и 10А; 20 и 20А	7850
Малоуглеродистая электротехническая (железо типа Армко)	А и Э; ЭА; ЭАА	7800
Хромистая	15ХА	7740
Хромо-алюминиево-молибденовая азотируемая	38ХМЮА	7650
Хромо-марганцово-кремнистая	25ХГСА	7850
Хромованадиевая	30ХГСА	7850
20ХН3А	7850
40ХФА	7800
50ХФА	7740

Таблица 3

Удельный вес стали различных марок
Наименование (тип стали)	Марка или обозначение	Удельный вес (кг/м3)
Никельхромовая	ЭИ 418	8510
Хромо-марганцово-никелевая	Х13Н4Г9 (ЭИ100)	8500
Хромистая	1Х13 (ЭЖ1)	7750
2Х13 (ЭЖ2)	7700
3Х13 (ЭЖ3)	7700
4Х14 (ЭЖ4)	7700
Х17 (ЭЖ17)	7700
Х18 (ЭИ229)	7750
Х25 (ЭИ181)	7550
Х27 (Ж27)	7550
Х28 (ЭЖ27)	7850
Хромоникелевая	0Х18Н9 (ЭЯ0)	7850
1Х18Н9 (ЭЯ1)	7850
2Х18Н9 (ЭЯ2)	7850
Х17Н2 (ЭИ268)	7750
ЭИ307	7700
ЭИ334	8400
Х23Н18 (ЭИ417)	7900
Хромокремнемолибденовая	ЭИ107	7620
Хромоникельвольфрамовая	ЭИ69	8000
Хромоникельвольфрамовая с кремнием	Х25Н20С2 (ЭИ283)	8000
Хромоникелькремнистая	ЭИ72	7700
Прочая особая	ЭИ401	7900
ЭИ418	8510
ЭИ434	8130
ЭИ435	8510
ЭИ437	8200
ЭИ415	7850
