Расчёт для закупок
В большинстве случаев изготавливающие профильную продукцию предприятия продают её не отдельными трубами, а более или менее крупными оптовыми партиями.
Отмеривать необходимую заказчику длину изделий в такой ситуации неудобно, долго и непродуктивно. Поэтому партию оценивают по весу, исходя из средней массы одного изделия. Для заказчика это не совсем удобно, поскольку с крайне большой вероятностью по завершении необходимых работ останутся излишки продукции.
Взвешивают продукцию, разумеется, тоже не поштучно.
Поскольку партии перевозят на грузовиках, процедура взвешивания выглядит так:
- С помощью расчётов (в том числе на представленном на сайте поставщика калькуляторе) покупатель определяет необходимый ему вес профильных квадратных труб и оформляет заказ.
- Грузовую машину (или автоприцеп) без груза ставят на соответствующие весы и определяют массу транспортного средства.
- По определении веса пустой машины в неё укладывают профильную продукцию до достижения необходимой массы.
- Когда все формальности будут пройдены, машина (или несколько машин) с грузом отправляются до места назначения.
На основании расчётов можно заказывать трубы уже не по весу, а по количеству упаковок (при условии, что при комплектации не допускается слишком большой погрешности).
Вес погонного метра профильной трубы.
Углеродистая сталь (7850 кг/м³)Вес профильной трубы 50x25x2 (25x50x2)
Вес метра профильной трубы 50x25x2 (25x50x2)
m = 2.2294 кг.
В тонне 449 метров профильной трубы 50×25
Вес профильной трубы 50x25x2.5 (25x50x2.5)
Вес метра профильной трубы 50x25x2.5 (25x50x2.5)
m = 2.7475 кг.
В тонне 364 метров профильной трубы 50×25
Вес профильной трубы 50x25x3 (25x50x3)
Вес метра профильной трубы 50x25x3 (25x50x3)
m = 3.2499 кг.
В тонне 308 метров профильной трубы 50×25
Вес профильной трубы 50x30x2 (30x50x2)
Вес метра профильной трубы 50x30x2 (30x50x2)
m = 2.3864 кг.
В тонне 419 метров профильной трубы 50×30
Вес профильной трубы 50x30x3 (30x50x3)
Вес метра профильной трубы 50x30x3 (30x50x3)
m = 3.4854 кг.
В тонне 287 метров профильной трубы 50×30
Вес профильной трубы 50x40x3 (40x50x3)
Вес метра профильной трубы 50x40x3 (40x50x3)
m = 3.9564 кг.
В тонне 253 метров профильной трубы 50×40
Вес профильной трубы 50x50x1.5
Вес метра профильной трубы 50x50x1.5
m = 2.28435 кг.
В тонне 438 метров профильной трубы 50×50
Вес профильной трубы 50x50x2
Вес метра профильной трубы 50x50x2
m = 3.0144 кг.
В тонне 332 метров профильной трубы 50×50
Вес профильной трубы 50x50x3
Вес метра профильной трубы 50x50x3
m = 4.4274 кг.
В тонне 226 метров профильной трубы 50×50
Вес профильной трубы 50x50x4
Вес метра профильной трубы 50x50x4
m = 5.7776 кг.
В тонне 173 метров профильной трубы 50×50
Как лучше перевезти профтрубу от металбазы до вашего участка
Узнав вес и размер квадратной трубы, придется призадуматься, а на чем увезти профиль такого размера. Безусловно всё зависит от общего количества и габаритов труб.
Различные виды транспорта способны уместить в себя разные профили. Давайте разберемся, как можно перевезти трубы того или иного типоразмера.
8-12 метров
Для перевозки профильных труб такого размера потребуется длинномерный автомобиль с общей длинной борта 13.5 м. Данный сортамент это самый тяжелый и в то же время самый вместительный грузоперевозчик. Во многие города въезд такого транспорта запрещен, поэтому маршрут перевозки следует обдумать заранее, а по возможности нанять другой транспорт и закупить профиль меньшей длины.
6 метров (самый распространенный вариант)
Чаще всего металлобазы предлагают профильные трубы длинной 6 метров, их перевезти легче, они имеют меньшую массу, а главное они соответствуют запросам большинства клиентов. Если вам необходимо перевезти 1-4 таких профиля, то можно использовать в виде перевозчика обычную газель – дорого и сердито, не каждый водитель согласится на такую затею, ведь монтаж груза будет «с изюминкой».
Если же профильных труб больше 4, то лучше нанять «Камаз» или фуру – они довезут груз в надежности и сохранности, а главное не возникнет никаких проблем на пути к участку.
3 метра
Трехметровый профиль увезти можно практически на любом автомобиле, но согласно КоАП лучше всего конечно провести эту процедуру с помощью газели. В ней вы можете поместить несколько десятков изделий этой длины.
В любом случае лучше не рисковать и нанимать машину с кузовом большей длинны чем габариты профильных изделий которые вы решили перевезти, так вы обезопасите водителя от штрафов, а себя от лишней нервотрепки при доставке строительных материалов.
Применение профилей
Чтобы знать, для чего нужен расчет нагрузки на профильную трубу, посмотрим, где она используется.
Стояки с профильным сечением нашли свое применение в различных сферах жизнедеятельности человека.
С их помощью:
- монтируются навесы на балконах, верандах, возле частных домов;
- собираются лестницы, подиумы, сцены.
На аналогичных конструкциях размещают барные стойки, телевизионные подставки, поручни, аквариумы. Без них нельзя обойтись в строительстве.
Особую популярность детали приобрели при сооружении объектов в сельском хозяйстве. Они незаменимы при возведении ангаров для хранения зерна, складов, гаражей, иных зданий.
Этот список можно продолжать, но главное, что нужно запомнить:
Технические требования к профильным изделиям
Изготовление профильных труб регламентируется положениями ГОСТ 30245-2003. Это накладывает определенные требования на сам процесс производства и используемые для этого материалы.
Профильные изделия производятся из листовой прокатной стали, которая поставляется в рулонах:
- стали низколегированной, имеющей толщину равную или большую 4 мм;
- углеродистой стали с такой же толщиной;
- углеродистой и низколегированной стали толщиной 3 мм и больше;
- качественных марок углеродистой стали — 10, 15, 20.
Изделия не должны быть скручены относительно своей продольной оси более чем на 2 мм из расчета на 1 погонный метр изделия. Кривизна готовых изделий в горизонтальной и вертикальной
Трубы стальные профильные — ГОСТ не разрешает наличия на их поверхностях каких-либо выраженных повреждений. Сюда можно отнести глубокие борозды, риски, трещины, завороты металла и прочие повреждения.
При разрезании труб на части необходимо следить за тем, чтобы все резы были выполнены строго под углом 90 градусов. Допустимое отклонение от данного угла составляет 1 градус 30 минут.
Продольный шов должен быть полностью проварен по всей длине изделия. Допустимое суммарное значение непровара — 50 мм на погонный метр. Но при этом нужно учитывать, что длина отдельного непровара не может быть более 20 мм. Сопротивление сварного шва на разрыв не должно быть меньше 95 % показателя сопротивления основного металла на разрыв.
Внешние размеры изделия не должны отличаться от расчетных более чем на 1 %.
Практика использования профильных изделий свидетельствует о том, что любое несоответствие требованиям регламентирующих документов, в частности, ГОСТ, может явиться причиной быстрой потери качества изделий. Уже возведенная конструкция может повести себя совершенно непредсказуемо из-за превышения каких-то отклонений в процессе производства. Поэтому, прежде чем заказывать профильные трубы, особенно большими партиями, удостоверьтесь в том, что при их изготовлении были соблюдены все требования документов и выдержаны все необходимые допуски.
Особенности выявления удельного веса стальных труб
Простой способ выявления веса 1 м трубы – это воспользоваться онлайн-калькулятором. Однако не всегда имеется под рукой компьютер, в котором можно произвести автоматический расчёт. Второй вариант выявления веса металлоконструкции – это произвести её взвешивание. Взвешивать трубу – это трудоёмкий процесс, поэтому остаётся третий вариант – это расчёт массы трубы по формуле.
Вес рассматриваемых изделий зависит не только от 1 метра материала, но ещё и от геометрических данных. Длина устройства, принимаемая при проведении расчётов, составляет 1 метр. Плотность стальных труб равняется постоянному значению 7850 кг/м3.
Вычисления удельного веса рассматриваемого изделия определяются посредством выполнения таких манипуляций:
- Просмотр веса 1 метра стальной трубки по таблице. Данный параметр уже предварительно рассчитывается по ГОСТу.
- Воспользоваться математическими значениями, и определить значение 1 погонного метра трубы с применением математических формул.
Оба метода позволяют получить только ориентировочный ответ на вопрос. Ведь для получения максимально точного ответа понадобятся такие важные сведения:
- Точная марка стали. Все виды марок разнятся друг от друга по плотности (от нормированного стандарта), поэтому возникают погрешности.
- Форма трубы и равномерность толщины по всей длине. На сварном шве имеется утолщение, определить значение которого практически нереально.
- Округление. При проведении расчётов часто приходится использовать величины, которые являются округлёнными. В конечном счёте — это негативно влияет на получение конечного результата.
Таблицы для выявления удельного веса сварных труб пользуются популярностью. Для их определения применяются сложные математические формулировки. Зачастую максимальная точность не нужна, поэтому табличных значений вполне достаточно.

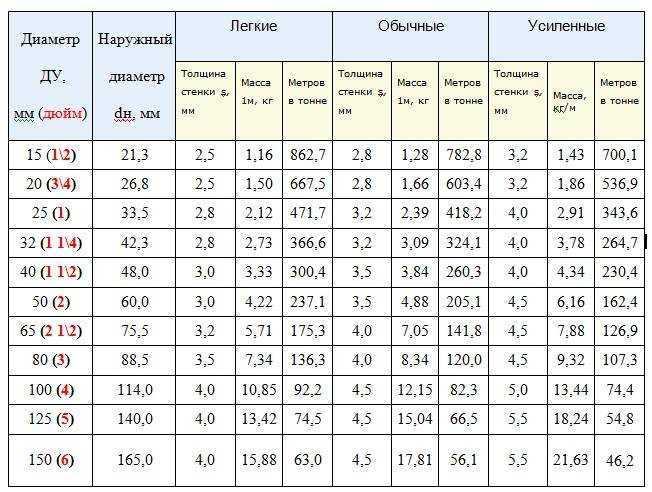

Таблица веса трубы стальной водогазопроводной
Таблица веса трубы стальной водогазопроводной.
| Диаметр ДУ, мм (дюйм) | Наружный диаметр dн, мм | Легкие | Обычные | Усиленные | ||||||
| Толщина стенки s, мм | Масса 1м, кг | Метров в тонне | Толщина стенки s, мм | Масса 1м, кг | Метров в тонне | Толщина стенки s, мм | Масса 1м, кг | Метров в тонне | ||
| 15 (½) | 21,3 | 2,5 | 1,16 | 862,7 | 2,8 | 1,28 | 782,8 | 3,2 | 1,43 | 700,1 |
| 20 (3/4) | 26,8 | 2,5 | 1,50 | 667,5 | 2,8 | 1,66 | 603,4 | 3,2 | 1,86 | 536,9 |
| 25 (1) | 33,5 | 2,8 | 2,12 | 471,7 | 3,2 | 2,39 | 418,2 | 1,0 | 2,91 | 343,6 |
| 32 (1 ¼) | 42,3 | 2,8 | 2,73 | 366,6 | 3,2 | 3,09 | 324,1 | 4,0 | 3,78 | 264,7 |
| 40 (1 ½) | 48,0 | 3,0 | 3,33 | 300,4 | 3,5 | 3,84 | 260,3 | 4,0 | 4,34 | 230,4 |
| 50 (2) | 60,0 | 3,0 | 4,22 | 237,1 | 3,5 | 4,88 | 205,1 | 4,5 | 6,16 | 162,4 |
| 65 (2 ½) | 75,5 | 3,2 | 5,71 | 175,3 | 4,0 | 7,05 | 141,8 | 4,5 | 7,88 | 126,9 |
| 80 (3) | 88,5 | 3,5 | 7,34 | 136,3 | 4,0 | 8,34 | 120,0 | 4,5 | 9,32 | 107,3 |
| 100 (4) | 114,0 | 4,0 | 10,85 | 92,2 | 4,5 | 12,15 | 82,3 | 5,0 | 13,44 | 74,4 |
| 125 (5) | 140,0 | 4,0 | 13,42 | 74,5 | 4,5 | 15,04 | 66,5 | 5,5 | 18,24 | 54,8 |
| 150 (6) | 165,0 | 4,0 | 15,88 | 63,0 | 4,5 | 17,81 | 56,1 | 5,5 | 21,63 | 46,2 |
Таблицы переводов
- Таблица перевода веса
- Таблица времени
- Таблица перевода дюйм в мм
- Таблица перевода единиц измерения
- Таблица перевода куба
- Таблица перевода мощности
- Таблица перевода Площади
- Таблица температуры
- Таблица перевода длины и расстояния
- Таблица перевода дюйм в см
- Таблица перевода градусов Цельсия и Фаренгейт
- Таблица перевода метров кубических в литры
- Таблица перевода диаметров труб из дюймов в мм
- Таблица весов металлопроката
- Таблица перевода ярдов в метры
- Таблица веса трубы стальной водогазопроводной
- Таблица соотношения дюймовой и метрической резьбы
- Таблица количества обрезной доски в 1 кубометре
Электросварные трубы: классификация материалов
Стальные трубы из металлопроката в зависимости от формы представлены в двух вариантах:
- круглые;
- квадратные.
Классифицируются трубопроводы по такому критерию, как назначению. Они бывают следующих предназначений:
- Водогазопроводные, имеющие высокие показатели внутреннего сечения.
- Электросварные. Их применение связано с прокладкой магистральных коммуникаций. Такой вид изделий делится на прямошовные и спиралевидные.
Трубы с прямым швом появились достаточно давно, но нашли своё активное применение в строительстве трубопроводных магистралей.
Трубопроводы используются не только в сфере водо- и газопровода, но ещё и в области мебельного производства, строительной отрасли для монтажа конструкций в форме каркаса, и для сооружения ограждений.
В зависимости от качества изделий, они подразделяются на 4 основных критерия: А, Б, В и Д. Каждая группа имеет соответствующие характеристики. Для труб группы А характерно только контролирование механического состава, из которого изготавливается изделие. К группе Б относятся изделия, имеющие нормированный химический состав, а к категории В – комплексный контроль. Контролируются показатели механического и химического соединений, что позволяет получить качественную продукцию. Изделия, которые относятся к группе Д дополнительно проходят гидравлические виды испытаний.
Трубопроводы подразделятся на 2 класса точности. Они бывают следующих классов:
- Первый класс. Изделия проходят обработку, при которой удаляются заусеницы с торцевых частей.
- Второй класс. Эти изделия обработке от заусениц не подвергаются.
Рассматриваемые изделия производятся различной длины, которая варьируется в пределах от 4 до 12,6 м. При расчёте веса рассматриваемых изделий учитывается один немаловажный фактор – это зависимость массы изделия не только от длины, но ещё и от размера стенок.
4 Сколько весит профильная труба – расчет при помощи калькулятора
Последний способ установления веса трубы квадратного либо прямоугольного профиля заключается в использовании готовых калькуляторов, имеющихся на множестве специализированных сайтов. Воспользоваться подобной методикой может любой человек, ПК которого подключен к глобальной сети. Никаких сложностей с эксплуатацией калькулятора у него не возникнет. Нужно лишь ввести в предлагаемые поля следующие значения трубы:
- длину сторон;
- длину изделия;
- толщину стенок.
После этого выбирается сталь (ее марка), являющаяся исходным сырьем для выпуска трубы, нажимается кнопка «Расчет». Перед нами появится показатель массы изделия. В большинстве случаев вес определяется с некоторой погрешностью. То есть он, вполне возможно, будет незначительно отличаться от табличных величин и от данных, полученных формульными расчетами.
Кстати, описанные нами калькуляторы обычно дают возможность определить вес и многих других видов металлопроката, например:
- прута;
- круга;
- двутавровой балки;
- разных видов швеллеров;
- шестигранника;
- квадрата;
- уголка.
При этом все озвученные изделия могут изготавливаться не только из стали, но и из иных материалов: латуни, магния, меди, чугуна разных марок, бронзы, титана, алюминия и так далее.
Последний штрих – большая часть калькуляторов позволяет производить и обратные расчеты. Например, определять по известной массе трубы ее метраж. Такая функция может понадобиться тогда, когда человеку требуется узнать, сколько погонных метров изделия, допустим квадрата 60х60 мм, приходится на одну тонну или килограмм его массы.
Как определить вес?
Упрощенная версия выглядит так:
- Для женщин: Идеальный вес = Рост (см) — 110.
- Для мужчин: Идеальный вес = Рост (см) — 100.
Для расчета своего веса необходимо разделить вес в граммах на рост в сантиметрах. Также нужно учесть свой тип телосложения. Для этого воспользуйтесь обычными линейками. Встаньте у зеркала, втяните живот и приложите обе линейки к нижним ребрам, чтобы они образовали угол.найдено на www.emhc.ru
Рассчитать свой идеальный вес можно с помощью индекса массы тела (ИМТ), это самый известный калькулятор веса. Формула расчёта ИМТ выглядит так: I = m/h², где m — масса тела в килограммах, h — рост в метрах. Измеряется в кг/м². ИМТ меньше 18,5 означает, что у человека недостаточный вес; от 18,5 до 24,9 считается идеальным; от 25 до 29,9 — избыточный; выше 30 указывает на ожирение.найдено на the-challenger.ru
Теоретическая масса погонного метра стальных труб. кг.
|
Как лучше перевезти профтрубу от металбазы до вашего участка
Узнав вес и размер квадратной трубы, придется призадуматься, а на чем увезти профиль такого размера. Безусловно всё зависит от общего количества и габаритов труб.
Различные виды транспорта способны уместить в себя разные профили. Давайте разберемся, как можно перевезти трубы того или иного типоразмера.
8-12 метров
Для перевозки профильных труб такого размера потребуется длинномерный автомобиль с общей длинной борта 13.5 м. Данный сортамент это самый тяжелый и в то же время самый вместительный грузоперевозчик. Во многие города въезд такого транспорта запрещен, поэтому маршрут перевозки следует обдумать заранее, а по возможности нанять другой транспорт и закупить профиль меньшей длины.
6 метров (самый распространенный вариант)
Чаще всего металлобазы предлагают профильные трубы длинной 6 метров, их перевезти легче, они имеют меньшую массу, а главное они соответствуют запросам большинства клиентов. Если вам необходимо перевезти 1-4 таких профиля, то можно использовать в виде перевозчика обычную газель – дорого и сердито, не каждый водитель согласится на такую затею, ведь монтаж груза будет «с изюминкой».
Если же профильных труб больше 4, то лучше нанять «Камаз» или фуру – они довезут груз в надежности и сохранности, а главное не возникнет никаких проблем на пути к участку.
Вес 1 м профильной трубы.
Углеродистая сталь (7850 кг/м³)Вес профильной трубы 50x50x5
Вес метра профильной трубы 50x50x5
m = 7.065 кг.
В тонне 142 метров профильной трубы 50×50
Вес профильной трубы 60x20x2 (20x60x2)
Вес метра профильной трубы 60x20x2 (20x60x2)
m = 2.3864 кг.
В тонне 419 метров профильной трубы 60×20
Вес профильной трубы 60x30x1.5 (30x60x1.5)
Вес метра профильной трубы 60x30x1.5 (30x60x1.5)
m = 2.04885 кг.
В тонне 488 метров профильной трубы 60×30
Вес профильной трубы 60x30x2 (30x60x2)
Вес метра профильной трубы 60x30x2 (30x60x2)
m = 2.7004 кг.
В тонне 370 метров профильной трубы 60×30
Вес профильной трубы 60x30x3 (30x60x3)
Вес метра профильной трубы 60x30x3 (30x60x3)
m = 3.9564 кг.
В тонне 253 метров профильной трубы 60×30
Вес профильной трубы 60x30x4 (30x60x4)
Вес метра профильной трубы 60x30x4 (30x60x4)
m = 5.1496 кг.
В тонне 194 метров профильной трубы 60×30
Вес профильной трубы 60x40x2 (40x60x2)
Вес метра профильной трубы 60x40x2 (40x60x2)
m = 3.0144 кг.
В тонне 332 метров профильной трубы 60×40
Вес профильной трубы 60x40x2.5 (40x60x2.5)
Вес метра профильной трубы 60x40x2.5 (40x60x2.5)
m = 3.72875 кг.
В тонне 268 метров профильной трубы 60×40
Вес профильной трубы 60x40x3 (40x60x3)
Вес метра профильной трубы 60x40x3 (40x60x3)
m = 4.4274 кг.
В тонне 226 метров профильной трубы 60×40
Вес профильной трубы 60x40x4 (40x60x4)
Вес метра профильной трубы 60x40x4 (40x60x4)
m = 5.7776 кг.
В тонне 173 метров профильной трубы 60×40
Вес 1 погонного метра профильной трубы.
Углеродистая сталь (7850 кг/м³)Вес профильной трубы 100x100x5
Вес метра профильной трубы 100x100x5
m = 14.915 кг.
В тонне 67 метров профильной трубы 100×100
Вес профильной трубы 100x100x6
Вес метра профильной трубы 100x100x6
m = 17.7096 кг.
В тонне 56 метров профильной трубы 100×100
Вес профильной трубы 100x100x7
Вес метра профильной трубы 100x100x7
m = 20.4414 кг.
В тонне 49 метров профильной трубы 100×100
Вес профильной трубы 100x100x8
Вес метра профильной трубы 100x100x8
m = 23.1104 кг.
В тонне 43 метров профильной трубы 100×100
Вес профильной трубы 120x60x3 (60x120x3)
Вес метра профильной трубы 120x60x3 (60x120x3)
m = 8.1954 кг.
В тонне 122 метров профильной трубы 120×60
Вес профильной трубы 120x60x4 (60x120x4)
Вес метра профильной трубы 120x60x4 (60x120x4)
m = 10.8016 кг.
В тонне 93 метров профильной трубы 120×60
Вес профильной трубы 120x80x4 (80x120x4)
Вес метра профильной трубы 120x80x4 (80x120x4)
m = 12.0576 кг.
В тонне 83 метров профильной трубы 120×80
Вес профильной трубы 120x80x5 (80x120x5)
Вес метра профильной трубы 120x80x5 (80x120x5)
m = 14.915 кг.
В тонне 67 метров профильной трубы 120×80
Вес профильной трубы 120x120x3
Вес метра профильной трубы 120x120x3
m = 11.0214 кг.
В тонне 91 метров профильной трубы 120×120
Вес профильной трубы 120x120x4
Вес метра профильной трубы 120x120x4
m = 14.5696 кг.
В тонне 69 метров профильной трубы 120×120
Допустимые радиусы сгиба исходя из прочности материала
Радиус изгиба профиля зависит от внешнего сечения DN, толщины материала, его плотности и гибкости.
Государственные стандарты устанавливают минимальные значения радиусов изгиба для профилированных труб. Их допустимый размер во многом обусловлен способом загиба детали.
- Если загиб производят нагреванием заготовки, или путем набивания её песком, радиус загиба должен составлять не менее 3,5 DN.
- Загиб на гибочном оборудовании без нагрева возможен с минимальным радиусом 4 DN.
- Если в технологическом процессе используется печной нагрев, допускается значение в 2,5 DN.
- Важным условием гнутья является утончение стенок изделия в площади операции не более, чем на 15%.
Вес метра профильной трубы.
Углеродистая сталь (7850 кг/м³)Вес профильной трубы 20x20x2
Вес метра профильной трубы 20x20x2
m = 1.1304 кг.
В тонне 885 метров профильной трубы 20×20
Вес профильной трубы 20x20x3
Вес метра профильной трубы 20x20x3
m = 1.6014 кг.
В тонне 624 метров профильной трубы 20×20
Вес профильной трубы 20x30x2 (30x20x2)
Вес метра профильной трубы 20x30x2 (30x20x2)
m = 1.4444 кг.
В тонне 692 метров профильной трубы 20×30
Вес профильной трубы 20x40x1 (40x20x1)
Вес метра профильной трубы 20x40x1 (40x20x1)
m = 0.9106 кг.
В тонне 1098 метров профильной трубы 20×40
Вес профильной трубы 20x40x1.5 (40x20x1.5)
Вес метра профильной трубы 20x40x1.5 (40x20x1.5)
m = 1.34235 кг.
В тонне 745 метров профильной трубы 20×40
Вес профильной трубы 20x40x2 (40x20x2)
Вес метра профильной трубы 20x40x2 (40x20x2)
m = 1.7584 кг.
В тонне 569 метров профильной трубы 20×40
Вес профильной трубы 20x40x2.5 (40x20x2.5)
Вес метра профильной трубы 20x40x2.5 (40x20x2.5)
m = 2.15875 кг.
В тонне 463 метров профильной трубы 20×40
Вес профильной трубы 20x40x3 (40x20x3)
Вес метра профильной трубы 20x40x3 (40x20x3)
m = 2.5434 кг.
В тонне 393 метров профильной трубы 20×40
Вес профильной трубы 20x40x4 (40x20x4)
Вес метра профильной трубы 20x40x4 (40x20x4)
m = 3.2656 кг.
В тонне 306 метров профильной трубы 20×40
Вес оцинкованного листа 0,5, 0,7 и 1 мм 1м2, таблица, как рассчитать
Согласно технической литературе срок эксплуатации оцинкованного листа составляет от 15 до 20 лет. Но вся ли оцинкованная сталь отвечает этим требованием? Наверно, Вы уже были свидетелем, как не прошел и год, а на поверхности листа уже виднеется ржавчина. Происходит это по причине слишком тонкой толщины защитного покрытия. Так как распознать такого недобросовестного производителя? Ответить на этот вопрос нам поможет вес оцинкованного листа.
Оцинкование
Для большего понимания ситуации разберем вначале, что представляет собой процесс оцинкования. Оцинкование – это нанесение на поверхность металла гальванического покрытия, основным элементом которого является цинк. Толщина цинка зависит от класса покрытия:
- 1-й класс — 38 мкм;
- 2-й класс – 22 мкм.
Основная задача оцинкования – гарантирование стальным листам защиты от коррозии.
Известно, что большинство металлов склонны окисляться в обычных атмосферных условиях. Процесс окисления для них разрушителен и ведет к своеобразному истиранию поверхности (коррозии).
Некоторые металлы (цинк, медь, алюминий) предотвращают данные реакции образованием плотной пленки окислов, которые мешают дальнейшему проникновению кислорода вглубь. Другие же, куда входит и железо, при взаимодействии с кислородом образуют рыхлую, непрочную пленку, что способствует протеканию процессов окисления. Как результат, листы начинают покрываться ржавчиной. Нанесение цинка на поверхность такого металла решает эту проблему.
Для определения размеров профиля опор и перекрытия. Исходя из веса листов находится нагрузка на несущие элементы металлоконструкции. Пренебрежение данным пунктом приводит к преждевременному разрушению сооружения;
Масса листовой стали дает представление о толщине оцинкованной поверхности. Превышение значения листа по весу от своей номинальной величины, при одновременном соответствии общей толщины заявленному показателю, свидетельствует о том, что лист оцинкован некачественно. Количество цинка на поверхности металла занижено, что скажется отрицательно на срок его эксплуатации.
Способы определения веса оцинковки
Существует 2 метода определения массы оцинкованной листовой стали:
- Расчет по табличным данным;
- Расчет с помощью формул.
С таблицами более или менее понятно. Они дают справочное значение массы 1 кв.м. оцинкованной стали в зависимости от ее толщины. Найти их можно в технической литературе.
В качестве примера рассчитаем вес оцинковки 0,5 мм площадью 2 кв. метра.
Согласно авиационному справочнику по весам:
- Оцинкованный лист 0,5 мм — 4,13 кг/м2
- Оцинкованный лист 0,7 мм — 5,70 кг/м2
- Оцинкованный лист 1,0 мм — 8,05 кг/м2
Умножив нужное нам значение на величину нашей площади получаем, что листы весят 8,26 кг.
Таблица
| Лист, мм | Вес 1 м2, кг |
| 0,40 | 3,34 |
| 0,45 | 3,73 |
| 0,50 | 4,13 |
| 0,55 | 4,52 |
| 0,60 | 4,91 |
| 0,65 | 5,31 |
| 0,70 | 5,70 |
| 0,75 | 6,09 |
| 0,80 | 6,48 |
| 0,90 | 7,27 |
| 1,00 | 8,05 |
| 1,10 | 8,83 |
| 1,20 | 9,62 |
| 1,50 | 11,97 |
| 2,00 | 15,90 |
| 2,50 | 19,82 |
Второй способ несколько сложнее. Основная формула расчета веса оцинковки выглядит таким образом:
Общий вес листа=вес стали + вес оцинкованной части
Вес стали находится из следующего соотношения:
вес стали=длина листа* ширина листа*толщина стали*плотность стали
Плотность для стальных сплавов – справочная величина и составляет 7850 кг/м3.
Что касаемо толщины стали, то она зависит от класса, по которому оцинкован лист (значение толщины цинка указано выше):
Толщина стали = общая толщина листа – толщина цинка
Вес оцинкованного слоя находится аналогичным образом
При расчете необходимо обратить внимание на соблюдение размерности величин
Рейтинг: 5/5 — 1 голосов
prompriem.ru
Вес 1м профильной трубы.
Углеродистая сталь (7850 кг/м³)Вес профильной трубы 80x60x3 (60x80x3)
Вес метра профильной трубы 80x60x3 (60x80x3)
m = 6.3114 кг.
В тонне 158 метров профильной трубы 80×60
Вес профильной трубы 80x60x4 (60x80x4)
Вес метра профильной трубы 80x60x4 (60x80x4)
m = 8.2896 кг.
В тонне 121 метров профильной трубы 80×60
Вес профильной трубы 80x60x5 (60x80x5)
Вес метра профильной трубы 80x60x5 (60x80x5)
m = 10.205 кг.
В тонне 98 метров профильной трубы 80×60
Вес профильной трубы 80x80x2
Вес метра профильной трубы 80x80x2
m = 4.8984 кг.
В тонне 204 метров профильной трубы 80×80
Вес профильной трубы 80x80x3
Вес метра профильной трубы 80x80x3
m = 7.2534 кг.
В тонне 138 метров профильной трубы 80×80
Вес профильной трубы 80x80x3.5
Вес метра профильной трубы 80x80x3.5
m = 8.40735 кг.
В тонне 119 метров профильной трубы 80×80
Вес профильной трубы 80x80x4
Вес метра профильной трубы 80x80x4
m = 9.5456 кг.
В тонне 105 метров профильной трубы 80×80
Вес профильной трубы 80x80x5
Вес метра профильной трубы 80x80x5
m = 11.775 кг.
В тонне 85 метров профильной трубы 80×80
Вес профильной трубы 80x80x6
Вес метра профильной трубы 80x80x6
m = 13.9416 кг.
В тонне 72 метров профильной трубы 80×80
Вес профильной трубы 90x90x4
Вес метра профильной трубы 90x90x4
m = 10.8016 кг.
В тонне 93 метров профильной трубы 90×90
Таблица веса стальных труб: советы по использованию
Источником данных в этом случае может служить специальная таблица. Ее выбор осуществляется в зависимости от типа изделия. Помимо ГОСТов, схемы можно найти и на многих профильных сайтах. Сегодня в интернете можно отыскать без труда таблицы для определения массы деталей из разных материалов (например, вес чугунной трубы 100 мм).
Нахождение массы табличным путем требует соблюдения двух основных правил
В первую очередь очень важно не ошибиться с выбором таблицы. Для этого необходимо проверить, соответствует ли название государственного стандарта материалу изделия, массу которого вы хотите определить
Второе правило – не стоит полностью полагаться на данные, определенные с помощью таблицы. Как правило, удельный вес трубы не соответствует фактическому. Таким образом, любой расчет будет лишь приблизительным. Для небольших партий подобное различие не является серьезной проблемой.
В интернете легко можно найти таблицы для определения массы труб из металла
В качестве примера можно взять стальную деталь размерами 60х60х3. Вес 1 метра трубы такого типа составляет 5,25 кг, если руководствоваться табличным расчетом. Это изделие относится к профильной группе и имеет равные по своей ширине стенки. Реальная масса изделия с такими габаритами может отличаться. Максимальное допущение в этом случае составляет 10% от общей массы (52,5 г).
Табличный способ очень хорош в том случае, когда у вас нет времени на проведение длительных, сложных вычислений. Однако всегда стоит помнить о погрешности, которая присутствует в этом случае.
Прочностной расчёт
Профильная продукция, обладающая рёбрами жёсткости, характеризуется повышенной прочностью, а поэтому очень часто используется при создании каркасов в роли несущих изделий.
Нагрузка на каркас складывается из двух составляющих:
- полезной нагрузки, то есть собственно веса, который конструкция должна выдерживать; в зависимости от вида сооружения это может быть общий вес группы людей, масса снега или земли и т.д.;
- веса самого каркаса: поскольку сталь – достаточно тяжёлый материал, следует учитывать и вес погонного метра квадратных труб, из которых составлена несущая конструкция.
Вес метра погонного квадрата стального.
|
Квадрат стальной |
Вес, в кг метра погонного |
|
3х3 |
0,071 |
|
3,2х3,2 |
0,08 |
|
4х4 |
0,126 |
|
4,5х4,5 |
0,159 |
|
5х5 |
0,196 |
|
5,5х5,5 |
0,238 |
|
6х6 |
0,283 |
|
6,3х6,3 |
0,311 |
|
7х7 |
0,385 |
|
8х8 |
0,502 |
|
9х9 |
0,636 |
|
10х10 |
0,785 |
|
11х11 |
0,95 |
|
12х12 |
1,13 |
|
13х13 |
1,33 |
|
14х14 |
1,54 |
|
15х15 |
1,77 |
|
16х16 |
2,01 |
|
17х17 |
2,27 |
|
18х18 |
2,54 |
|
19х19 |
2,83 |
|
20х20 |
3,14 |
|
21х21 |
3,46 |
|
22х22 |
3,8 |
|
23х23 |
4,15 |
|
24х24 |
4,52 |
|
25х25 |
4,91 |
|
26х26 |
5,3 |
|
27х27 |
5,72 |
|
28х28 |
6,15 |
|
29х29 |
6,6 |
|
30х30 |
7,06 |
|
31х31 |
7,54 |
|
32х32 |
8,04 |
|
33х33 |
8,55 |
|
34х34 |
9,07 |
|
35х35 |
9,62 |
|
36х36 |
10,17 |
|
37х37 |
10,75 |
|
38х38 |
11,24 |
|
39х39 |
11,94 |
|
40х40 |
12,56 |
|
41х41 |
13,2 |
|
42х42 |
13,85 |
|
45х45 |
15,9 |
|
46х46 |
16,61 |
|
48х48 |
18,09 |
|
50х50 |
19,62 |
|
53х53 |
22,1 |
|
55х55 |
23,75 |
|
56х56 |
24,61 |
|
58х58 |
26,4 |
|
60х60 |
28,26 |
|
65х65 |
33,17 |
|
70х70 |
38,4 |
|
80х80 |
50,24 |
|
85х85 |
56,72 |
|
90х90 |
63,59 |
|
100х100 |
78,5 |
|
110х110 |
94,99 |
|
120х120 |
113,04 |
|
125х125 |
122,66 |
|
130х130 |
132,67 |
|
140х140 |
153,86 |
|
150х150 |
176,63 |
|
160х160 |
200,96 |
|
170х170 |
226,87 |
|
180х180 |
254,34 |
|
190х190 |
283,39 |
|
200х200 |
314 |
Таблица расчета веса балки двутавровой стальной.
Способы вычисления веса профильной трубы
Производителями выпускаются профильные трубы квадратной или прямоугольной формы. Такой строительный материал обладает наилучшим сочетанием цены и прочности. При этом наиболее востребованными являются изделия имеющие размеры сечения 2×4, 4×4, 10×10 см.
Вес профиля имеющего одинаковые значения толщины стенок и размеры сечения всегда различен, в отличие от данного параметра стандартной круглой трубы. Даже те значения, которые даны в таблице веса погонного метра профильной трубы приведенной в ГОСТе, могут отличаться от реального веса, так как масса готового изделия может находиться в допустимых пределах.
Как выполняется вычисление веса прямоугольных профильных труб или каких-либо других, например, для отражения данного параметра строительного материала в технической документации сооружения?
Формула для вычисления веса профильной трубы выглядит следующим образом:
М.П.=S*2(A+B)*p
где S – толщина стенки трубы, указывается в метрах;
А, В – длины сторон трубы, указываются в метрах;
p – плотность материала, из которого произведена труба.
Как правило, приведенной выше формулой пользуются в случаях отсутствия возможности обратиться к таблицам, в которых содержатся все необходимые значения. Таблицы также помогут выяснить, сколько метров профильной трубы в тонне.
Обычно для произведения расчетов при помощи программы необходимо ввести в нее следующие данные:
- форма трубы;
- длина трубы;
- ширина трубы;
- высота трубы;
- толщина стенки.
Также будет предложено выбрать вид материала, из которого сделан строительный материал. Например, сталь, латунь, медь и другие.
