Печная дверца своими руками

Печные дверцы со стеклом

Стеклянные дверцы для камина или печки бывают следующих типов:

круговые;
сегментарные;
плоские (толщина в одно стекло).

Дверцы для печей и каминов, где основным или второстепенным материалом выступает стекло, особенно широко распространены.

Это обусловлено рядом качеств:

огнестойкостью;
безопасностью;
лёгкостью;
эстетичностью.

Плюсы и минусы

Панорамное стекло хорошего качества позволяет видеть, что происходит внутри топки и при этом не раскаляется. Такая дверца абсолютно безопасна. Створа огнеупорная. В отличие от той же нержавейки, панорамное стекло не деформируется от высоких температур. Многим домовладельцам чугунные или железные элементы в интерьере кажутся грубыми. Этого нельзя сказать о панорамном стекле, которое гармонирует с любой отделкой.

Конечно, у такой дверцы есть и минусы. Первый из них — хрупкость. Если нечаянно задеть кочергой дверцу из нержавеющей стали, это никак на ней не отразится, а вот стекло рассыплется. Кроме того, после каждой растопки требуется чистка от копоти, иначе стекло быстро перестаёт быть эстетичным и прозрачным, приобретает неряшливый вид.

Фото 1. Очиститель «HG» для термостойкого стекла, 500 мл, подойдет для удаления копоти и сажи со стеклянной дверцы.

Жаропрочное стекло капризно, для его очистки не годятся моющие средства с абразивным составом, так как это легко повредит полированную поверхность экрана.

Изготовление стеклянной двери для печи своими руками

В качестве основы для топочной дверцы со стеклом используют металл (чаще нержавеющую сталь или чугун). Согласно отзывам опытных печников, чугун предпочтительнее: он долговечен, не боится высоких температур, хорошо чистится, отличается прочностью. Нержавеющая сталь при топке печки сильно раскаляется, не приспособлена выдерживать открытый огонь и быстро коробится.

Инструменты и материалы

Для работы понадобится:

болгарка;
лист металла;
жаропрочное стекло;
строительные перчатки;
состав для кладки;
сварочный аппарат;
уровень;
стекловолокно.

Выбирая панорамное стекло, нужно помнить о его огнестойкости.

Этапы работы

Работа по установке дверцы состоит из следующих этапов:

выполнение чертежа всей конструкции;
вырезка заготовок из металла для обрамления и створки;
изготовление рамки;
примерка рамки на стекло;
наживка навесов;
сварка частей рамки, установка стеклянного элемента;
монтаж навесов, задвижки и ручки.

Внимание! Задача по силам тем, кто имеет хотя бы начальный опыт в работе со сварочным аппаратом. Если до этого сваркой вы не занимались, перепоручите эту задачу профессионалу

Создание заготовки

Сначала измеряют величину камина. По установленным параметрам вырезают уголок

Рамку располагают на листе металла, размечается контур. После проверки всех измерений заготовку вырезают при помощи болгарки или отрезного круга. Это будет притолока для дверцы.

Стеклянный элемент крепится посредством болтов, вкрученных в уголок вдоль плоскости. Они не дадут окошечку выпасть, но при этом не мешают тепловому расширению.

Дверцу крепят к притолоке посредством навесов.

Внимание! Перед монтажом стеклянная вставка вынимается из рамки!

Угол дверки проверяется при помощи отвеса. Для этого используют трехмиллиметровую проволоку, предварительно обожжённую и размягчённую в огне. Её вставляют в отверстие рамки, складывают вдвое и туго скручивают, так, чтобы на концах не образовывались кольца. Если без них не обошлось, проволоку расплющивают молотком.

Полностью глухая створа, без окошечка, встречается реже. Её изготавливают по такому же принципу, но без прозрачного элемента. Когда рамка готова, размечают и вырезают будущую створку, следя за тем, чтобы она лежала на отверстии внахлёст.

Крепление к основанию

Раму с дверцей просто так на кирпич не приделать. Потребуется специальная ниша. Сначала размечаются контуры на кладке, затем алмазным кругом выпиливается углубление.

Чаще всего для крепления используют анкеры из металла. Перед тем как крепить дверцу к основанию, проверяют, легко ли она открывается. Если это удаётся с видимым усилием, заготовку нужно доработать.

Раму притолоки обматывают асбестовым шнуром, затем обмазывают термоустойчивым клеем. Шнур придётся заталкивать в углубление по периметру отвёрткой.

Справка! Необходимо свободное поступление воздуха в топку. Предпочтительнее всего конструкция с регулятором подачи кислорода.

Перед непосредственным монтажом дверцы на кладку, основание окрашивают огнеустойчивой краской. При работе необходим респиратор и очки, так как состав токсичен и легко попадает в глаза и дыхательные пути. Краску наносят в несколько слоёв, чтобы замаскировать огрехи сварки.

Подготовка

Дверка является обязательным элементом конструкции любой кирпичной печи. Она необходима, чтобы заложить топливо, регулировать его горение, исключить выпадение из печи тлеющих углей и головешек.

Установка дверки

Любые работы начинаются с этапа подготовки, в процессе которого мастер:

Обследует имеющуюся дверку и раму крепёжную, в которой она установлена.
Дверка должна иметь требуемые геометрические размеры и помещаться в выделенный для неё проём.
Недопустимо устанавливать дверку любого назначения, если выявлены перекосы рамки, самой дверки (не обеспечивается плотное прилегание деталей по всей площади контакта, особенно в области замка), наличие трещин.

При выявлении упомянутых дефектов товар подлежит однозначной замене. Если неисправности незначительные, они могут быть устранены самостоятельно.
Створка дверки должна свободно перемещаться в рамке, для закрывания и открывания не требуется приложения существенных усилий.
Если речь идёт о печи, предназначенной для топки исключительно углем, в дверке сверлится отверстие диаметром 13 мм. Оно необходимо для отведения газов, возникающих в процессе сгорания антрацита.

Выбирая дверцу, ориентируйтесь на имеющиеся проектные проёмы. Берите немного шире, чтобы можно было вставить её с натягом.

Выбор дверок

При выборе дверей для печи необходимо помнить обо всех факторах, которые будут принимать участие в воздействии на нее. В первую очередь — это нагревание, которое повлечет за собой расширение. Этот пункт нужно учитывать при монтаже печи.

Для этого нужно соблюдать некоторые правила:

Расстояние между кирпичной стеной и дверцей должно быть достаточно маленьким. Впоследствии оно заполняется негорючим материалом. Обычно применяют каолиновое волокно или базальтовую вату. При отсутствии этих материалов используют обычный асбест.

Кроме этого, можно посоветовать несколько рекомендаций, которые помогут с выбором этого оборудования:

Для созерцания пламени необходимо приобретать дверцы из чугуна со вставками из стекла, или полностью стеклянные конструкции. Но нужно быть готовым к тому, что за эстетику нужно платить!
Для печей, которые используют смешанное топливо, кокс или уголь, необходимо подобрать конструкции из чугуна. Для дровяного варианта отопления выбирают сталь или стекло.
Чтобы быть уверенным в безопасности детей и домашних животных, используют конструкции из металла с тепловым щитом. Максимальная температура его нагревания 40 градусов.
Чтобы избежать трещин жаропрочного стекла, толщина которого равна 4 мм, в момент монтажа с уплотнителем оставляют небольшое пространство. Это поможет избежать трещин во время перегрева.

Схема установки печной двери

Кроме этого, рекомендуется использовать двустворчатые конструкции. Обычно во внешних вырезается щель, через нее проходит регуляция воздушного потока. Внутренние задержат искры и угли, предостерегая из попадание в помещение.

Используя смешанное топливо, различная ширина щели может регулировать воздушный поток, без которого процесс горения невозможен.

Иногда в дверцы монтируют специальные датчики, которые показывают степень нагрева и открытие/закрытие дверок. Они могут регулироваться как в ручном режиме, так и при помощи пульта управления.

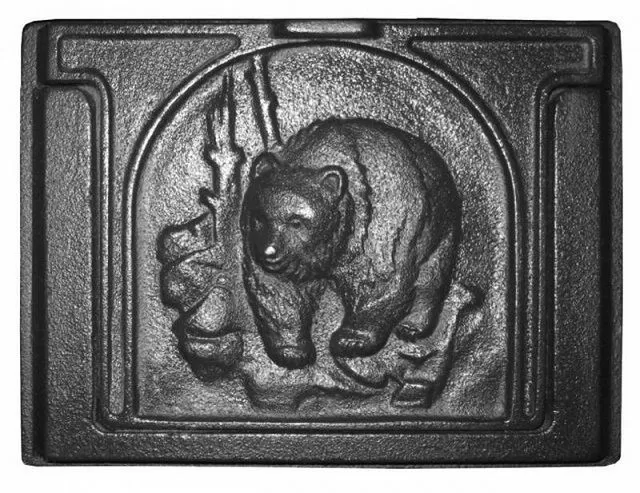

Чугунное литье, выполненное на печной дверце

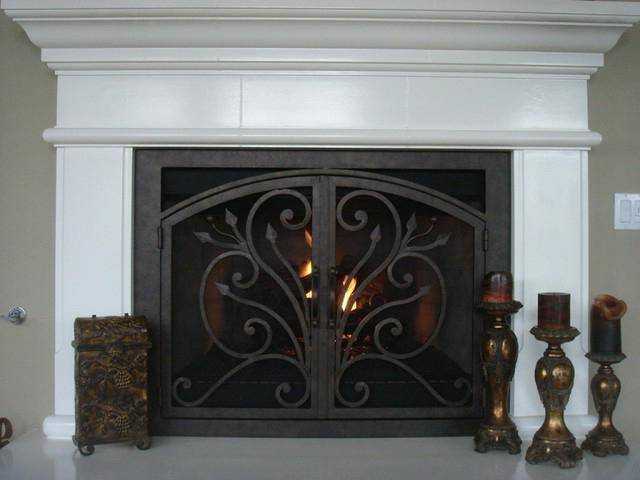

Дверцы для камина из стекла

Стекло сегодня является очень модным материалом. Оно получило в ХХ веке широкое распространение. А появление огнеупорного стекла изменило полностью взгляды на оформление камина. Этот новый материал позволил наблюдать за пламенем. Кроме того, появилась возможность контролировать горение, дополнять его, изменять, не проверяя каждый раз с помощью постоянного открытия дверец.

Можно среди стеклянных топок увидеть фасады, различные по характеру: выпуклые, призматические, угловые, трех- и двухсторонние – какие угодно на выбор потребителя. Они совершенно не будут от глаз прятать пламя, а совсем наоборот — могут угол обзора увеличить.

Основные требования

Чугунная дверца выдерживает температуру до 8000 градусов

Основное назначение печной дверки – обеспечение пожарной безопасности жилища. Она препятствует выходу пламени и искр, выпадению углей за пределы очага, защищает помещение от дыма, ускоряет процесс розжига и сгорания топлива. Материал дверки выбирают в зависимости от используемого печного топлива.

Стекло должно быть не менее 4 мм, оно выдерживает температуру до 6000С. Используется для печей и каминов, отапливаемых дровами. В таком случае используют и металлические дверцы. При горении в топке угля, кокса или смешанного топлива обязательно устанавливают чугунные дверцы, для них допустима температура до 8000С.

Жаропрочные стекла

Итак, мы выяснили, что в большинстве случаев потребители предпочитают устанавливать дверцы ля каминов и печей, выполненные их термостойкого стекла (исключением являются те приборы, которые потребляются уголь или смешанное топливо). В чем же кроется секрет популярности? Прежде всего, в том, что сегодня производство таких стекол заметно усовершенствовалось и усложнилось. Производственный процесс состоит из нескольких этапов, таких как:

термическая обработка;
обработка химическими препаратами;
полирование при высокой температуре.

При помощи специальных стекловаренных печей производители получают листы материала требуемой толщины, а их (листов) поверхности при этом обрабатываются специальными препаратами, повышающими не только огнестойкость и прочность, но и эксплуатационный срок готовых изделий.

После окончания всех технологических этапов готовое каминное стекло обретает массу уникальных положительных качеств, среди которых:

устойчивость к высоким температурам;
низкая скорость прогревания;
эстетичная и, если можно так выразиться, благородная внешность;
отличная шумопоглощаемость;
способность выдерживать значительные температурные перепады благодаря низкому термальному расширению;
кроме того, на поверхности стекла не появляются какие-либо видимые дефекты, даже самые незначительные трещины.

Более того, сегодня, в отличие от нескольких лет назад, термостойкие стекла производятся с кристальными и рифлеными поверхностями, а также тонированными (в последнем случае яркие вспышки огня несколько приглушаются).

Выше мы уже упоминали о стеклах, способных самостоятельно удалять копоть, которая появляется на поверхности. Такие стекла называются самоочищающимися и отличаются тем, что покрыты практически незаметным шаром окиси металла. Благодаря этому внутренняя поверхность стекла при горении топлива разогревается до более высокой температуры, а сажа, как следствие, почти полностью выгорает.

Как ухаживать за каминными дверками?

Мы уже отмечали, что металлические дверцы для печей и каминов не нуждаются в особом уходе – нужно всего лишь окрашивать их термостойкой краской. Со стеклянными моделями все несколько сложнее. К примеру, даже самоочищающиеся модели необходимо периодически очищать от накопившейся сажи. Для этой процедуры потребуется влажная тряпка и моющее средство (тот же «Мистер Мускул»), но без абразивных компонентов и хлора. Так вы не повредите стекло и защитный слой.

Что влияет на частоту очистки? Прежде всего, это тип используемых дров (сколько смолы они содержат) и сила тяги.

Как сложить топку печи своими руками

Топка печи состоит из поддувала (зольника) с дверцей, колосниковой решетки и топочной камеры (топливника) с дверцей.

Размеры определяются исходя из объема дров для одновременной загрузки. По ширине топочная камера равна её дверце или немного шире с обеих сторон.

Высота топливника должна способствовать полному сгоранию топлива, что достигается наличием в камере свободного места после загрузки дров. Рекомендуемая высота 80—100 см.

Справка. Глубина печной топки должна вмещать горючий материал по длине, иных ограничений нет.

Топочная камера соединяется с зольником посредством колосниковой решетки. Последняя предназначена для подачи воздуха во время горения и сбора золы. При установке решетки необходимо её заглубить ниже уровня топочной дверцы, чтобы не допустить выпадения на пол горящих углей.

Топливник должен иметь скосы в направлении колосников для перемещения золы в поддувало. Зазор между кладкой и колосниковой решеткой должен быть не менее 5 мм, чтобы исключить разрыв кирпича в результате разности расширений кирпичного материала и металла при высокой температуре.

Выбор материалов для кладки и перекрытия, чем обработать конструкцию

Конструкция изготавливается из глиняного красного кирпича с облицовкой (футеровкой) огнеупорным материалом

При выборе кирпичного материала необходимо обратить внимание на то, чтобы он не был пережжёным или с трещинами. Качественный кирпич, подходящий для печной кладки, имеет ровные грани, острые кромки и равномерный цвет, при постукивании раздается чистый почти металлический звук. Внимание! Силикатный кирпич для строительства устройства не подходит

Потребуются следующие материалы:

Внимание! Силикатный кирпич для строительства устройства не подходит. Потребуются следующие материалы:. Потребуются следующие материалы:

Потребуются следующие материалы:

красный кирпич — для стен;
огнеупорный и клиновидный (шамотный) кирпич — для футеровки и формирования перекрытия;

Фото 1. Огнеупорный кирпич, использующийся для кладки топки печи. Перед применением материала необходимо убедиться в его целостности.

глина, песок, вода — для раствора;
чугунная колосниковая решетка;
дверцы топочной камеры и поддувала;
стальные полосы или проволоки — для крепления дверок;
асбестовый лист — для несгораемой прокладки между кладкой и дверцами.

Для соединения печной кладки можно купить готовую смесь или приготовить раствор самостоятельно. В зоне высоких температур применяются составы исключительно из красной глины, песка и чистой воды. Качество раствора зависит от вязкости, пластичности и жирности глины. Песок для постройки должен быть без грязи и примесей.

Подготовка инструментов

Изготовить конструкцию своими руками позволит необходимый набор инструментов:

печной молоток;

мастерок — для нанесения раствора;
большая емкость — для приготовления раствора;
строительный уровень — для контроля правильности кладки;
измерительные приборы — линейка, рулетка, угольник;
отвесы — для определения наружного контура.

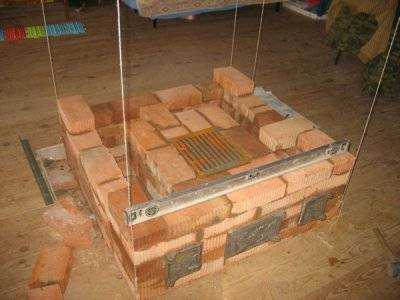

Как правильно перекрыть топку и сделать свод кирпичной печи

Для возведения топки должна быть определена точная схема будущей печи и заложен фундамент со слоем гидроизоляции.

Перед кладкой на раствор нужно собрать конструкцию без него — для точной подгонки кирпичей по размеру.

Поэтапно постройка выглядит так:

Готовят раствор.
Первый ряд укладывают на фундамент без зазоров и образуют под печи.
На втором ряду начинают формирование зольника и крепление его дверцы. Для этого размечают центр будущей топки и размещают поддувало строго под ним. Через отверстия в рамке дверцы пропускают гибкую проволоку и скручивают её концы жгутом. Проволочные жгуты закрепляют в слое кладки.
Формируют контур поддувала и место укладки колосниковой решетки.

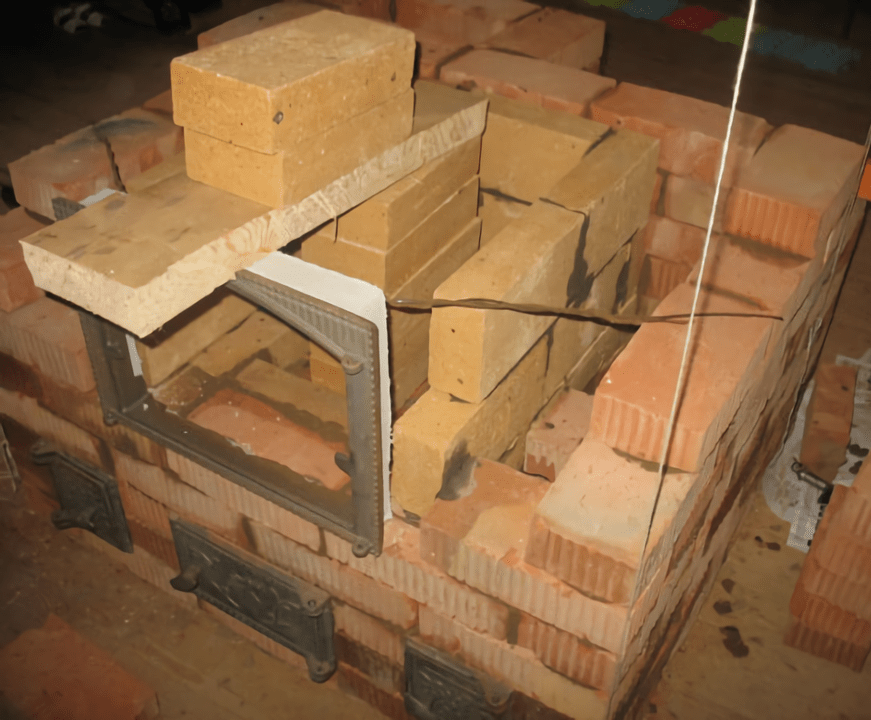

Закрепляют топочную дверцу при помощи проволоки. Рамку дверцы изолируют прокладкой из негорючего материала.
Формируют стены топливника и свод с отверстием для подсоединения дымохода.
Выполняют футеровку топочной камеры огнеупорным кирпичом.

Важно! При постройке нельзя перевязывать простой кирпич и огнеупорный из-за разного коэффициента расширения. При нагревании такая кладка лопнет

Выбор стекла

Прежде чем приступить к монтажу или изготовлению дверцы для печи со стеклом, необходимо ознакомиться с требованиями, которым она должна соответствовать. Сразу стоит сказать, что процесс производства и исходные материалы для этой детали будут зависеть от того, как планируется использовать камин или печь. Если, к примеру, объект будет применяться, как средство отопления, то необходимо минимум двухслойный, а лучше трехслойный материал. Не считая этого требования, есть еще несколько, которым должны соответствовать топочные дверцы со стеклами для печи, камина:

Во-первых, высокая устойчивость к повышенным температурам.
Во-вторых, срок службы. Чаще всего этот параметр определяется в часах. То есть указывается время, которое стекло сможет выдержать при температурной нагрузке.
В-третьих, необходимо озаботиться общей прочностью дверцы со стеклом. Чаще всего этот параметр указывается в миллиметрах и составляет до 3 мм.
В-четвертых, эффект изоляции шума. Конечно, какое-то время шум и гудение печи или камина будут радовать, но со временем человек привыкнет и постоянный шум начнет сильно мешать, поэтому обеспечение шумоизоляции также важный параметр для дверцы.

Выбор стекла

Во-первых, высокая устойчивость к повышенным температурам.
Во-вторых, срок службы. Чаще всего этот параметр определяется в часах. То есть указывается время, которое стекло сможет выдержать при температурной нагрузке.
В-третьих, необходимо озаботиться общей прочностью дверцы со стеклом. Чаще всего этот параметр указывается в миллиметрах и составляет до 3 мм.
В-четвертых, эффект изоляции шума. Конечно, какое-то время шум и гудение печи или камина будут радовать, но со временем человек привыкнет и постоянный шум начнет сильно мешать, поэтому обеспечение шумоизоляции также важный параметр для дверцы.

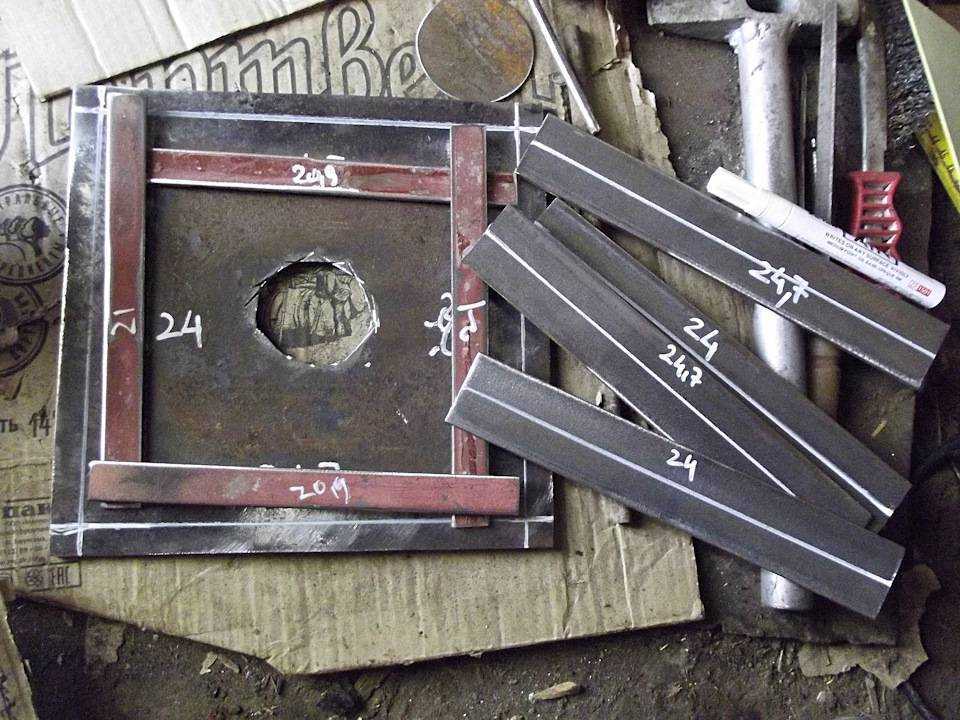

Как сделать дверцу своими руками

Первым делом измеряют размеры дверки – высоту и ширину печного отверстия, в которое она будет устанавливаться. Для этого используют рулетку и маркер. Если есть желание сделать арочную дверку, определяют высоту в центре и два боковых размера. Необходимо выполнить чертеж на бумаге, чтобы легче было изготовить изделие.

Сначала изготавливают металлическую рамку из уголков по размеру печного отверстия. Дверка может быть со вставкой из огнеупорного стекла, а может закрываться листом металла. Стекло крепится к каркасу болтами, их сильно не зажимают, чтобы не препятствовать расширению при нагревании.

Самая простая дверка – глухая металлическая. К каркасу приваривается металлическая пластина, которая наглухо закрывает отверстие.

К конструкции приваривают ручку и завесы, окрашивают жаропрочной краской. Устанавливают дверку с помощью болтов или анкеров.

На что следует обращать внимание при покупке ? Общие рекомендации

Ниже приведены общие рекомендации, которые помогут вам определиться с выбором конкретной модели дверки вне зависимости от того, из какого материала она изготовлена.

Если вы желаете визуально наблюдать за огнем, то вам потребуется либо полностью стеклянная дверка, либо металлическая, но со вставками их жаропрочного стекла. При этом чем выше будет стоимость изделия, тем большей будет эстетичная привлекательность.
Если толщина огнестойкого стекла составляет менее чем 0,4 сантиметра, то оно устанавливается в заслонки с использованием уплотнителя и с незначительным зазором, необходимым в целях компенсации термического расширения под действием пламени (в противном случае материал может лопнуть).
В целях защиты детей или домашних питомцев от ожогов при случайном прикосновении к раскаленной поверхности металлические двери рекомендуется устанавливать со специальным щитком, благодаря которому ее поверхность не будет нагреваться выше 40 градусов.
Если отопительный прибор функционирует на смешанном топливе, потребляет уголь или кокс, то дверки обязательно должны быть выполненными из чугуна. Если в качестве топлива будут использоваться дрова, то можно установить и стеклянное изделие.
Что касается размеров, то подбор рекомендуется доверить опытному печнику, который будет строить отопительный прибор у вас дома. Ведь в данном вопросе необходимо учитывать ряд важных нюансов, о которых человеку неопытному знать не дано.

Отметим также, что предпочтение желательно отдавать двухстворчатым конструкциям. В таких конструкциях внешние створки (они являются сплошными) оборудуются щелью, посредством которой регулируется поток подаваемого воздуха, требуемого для сжигания топлива (данный момент особенно важен для приборов на дровах, которые не оборудуются зольниками). А внутренние створки (они, как правило, решетчатые) улавливают угли и искры, предотвращая их проникновение ко второй створке. Это минимизирует риск возникновения пожара.

Дверки могут отличаться не только по кол-ву створок или типу используемого материала, но и по внешнему исполнению. Так, изделия от фирмы «Термофор» производятся и в классическом черном исполнении, и в блестящем (из «нержавейки»). Некоторые модели оснащаются специальными вставками под огнестойкое стекло. В других же предусмотрена возможность подключения воздухозаборного патрубка из дома или обеспечения полной герметичности топочной камеры, благодаря чему можно наладить автоматическую систему контроля и регулировки функционирования отопительного прибора.

Как сделать дверцу своими руками

Самостоятельное изготовление

Для начала с установленного камина или печи снимаются размеры. При этом следует учесть, что дверка прочистная (для дымохода) и дверка поддувальная (для камеры сбора золы) имеют различные конструкции, объясняемые особенностями их функционирования и назначения. Так, дверка прочистная применяется для обеспечения возможности легко и качественно прочистить дымоход, поэтому она должна соответствовать размеру отверстия дымохода. Дымоход – наиболее уязвимый элемент печи, поэтому к изготовлению и выбору дверцы для дымохода нужно подходить с особой ответственностью. Напомним, что чистку дымохода следует проводить каждые полгода.

Дверка прочистная — центральный и видный элемент печи, поэтому ее дизайн также немаловажен. Популярными являются варианты дверей «под старину». Дверка поддувальная — это малое отверстие, ведущее в камеру, где собирается зола. Именно благодаря ей обеспечивается приток кислорода, необходимого для поддержания горения, в камеру. Дверка также дает возможность очищать камеру от скопившейся золы.

Ее размер подбирается по размеру соответствующего отверстия. Немаловажен эстетический аспект, так как элемент также располагается на фронтальной стенке печи. Для этого вида двери очень важными характеристиками при ее изготовлении и монтаже являются герметичность конструкции и материал изготовления (необходим прочный огнестойкий материал).

Рассмотрим изготовление топочной двери своими руками. Для работы потребуются следующие инструменты и материалы:

сварочный аппарат;
слесарные инструменты;
болгарка;
листовой металл;
4 металлических уголка;
два куска проволоки диаметром 1.2 см;
ручка;
задвижка;
завесы;
болты и гайки.

Весь используемый материал необходимо покрыть жаропрочной краской.

Сделать топочную дверцу можно по следующему алгоритму:

Измеряется ширина топочного проема, рекомендуется сделать чертеж.
Согласно размеру, обозначенному на предварительно выполненном чертеже, вырезается уголок для рамки.
Уголок выравнивается и ему придается нужная форма.
Угольником вымеряется правильность соединений.
Соединительные швы свариваются.
Для достижения правильной формы необходимо дополнительно померить размеры диагоналей двери.
Лишние элементы сварки удаляются болгаркой или зачистным кругом.
Получившаяся рамка кладется на металлический лист и обводится внутренний ее контур.
Желательно, чтобы толщина листа была не менее 2 мм., иначе возникает потребность варить отдельную рамку для двери.
На том же листе чертится еще одна рамка немного большего размера, чем внутренний: должен обеспечиваться нахлест листа на уголок, чтобы не было потери дыма через щели.
Нарисованный элемент вырезается при помощи болгарки.
К раме привариваются заготовленные завесы.
Сверяется правильность положения завес и они привариваются к раме.
Удаляются лишние сварочные наплывы.
Монтируется ручка и задвижка.

Дверь готова.
