Как правильно установить терморегулятор на батарею

Для чего нужен терморегулятор

Больше всего установки терморегулятора, как правило, требуют помещения с резким колебанием температур: кухни и комнаты на солнечной стороне

Терморегулятор присоединяется к трубам, ведущим к батарее, и даёт возможность регулировать поток тепла. Эффект обусловлен изменением объёмов жидкого теплоносителя. Если температуру нужно повысить — поток усиливают, если наоборот — уменьшают. Кроме того, если в доме установлен теплосчётчик, то можно немного сэкономить на коммунальных платежах.

Терморегулятор снабжён термостатом, который поддерживает выбранную температуру и регулирует объём поступающего тепла.

Правило 3: термоголовки удобнее дросселей

Терморегулятор для батареи может относиться к одной из трех разновидностей:

	Трехходовые пробковые краны использовались при монтаже отопительной системы хрущевок. Они ставились на соединении перемычки с одной из подводок. В зависимости от положения рукоятки крана поток воды направлялся в радиатор, перемычку или перекрывался полностью.
	Игольчатый дроссель напоминает винтовой вентиль, но его клапан имеет коническую форму и является частью штока.
	Термоголовка регулирует проходимость подводки за счет температурного расширения жидкого или твердого рабочего тела — материала с высоким коэффициентом температурного расширения. При нагреве сильфон в корпусе термоголовки удлиняется и выдвигает шток, перекрывающий подводку. При охлаждении шток возвращается в исходное положение возвратной пружиной

Положение трехпроходного крана со снятой рукояткой можно определить только по нагреву радиатора, перемычки и стояка.

Первый тип терморегулятора можно не рассматривать как конкурирующее решение: он давно ушел с рынка и встречается только в домах, построенных до середины 60-х.

Дроссель регулируется только в ручном режиме, при этом изменение температуры в помещении происходит с задержкой в 1-2 часа: вначале стабилизируется поток воды через подводку, затем неспешно меняется температура радиатора, и лишь потом воздух начинает нагреваться или остывать.

После изменения положения дросселя температура воздуха в комнате стабилизируется через 1-2 часа.

Термоголовка после базовой регулировки (выставленной на ней целевой температуры) поддерживает климат в комнате в полностью автоматическом режиме. Своевременная регулировка не только поддерживает комфортную температуру, но и ощутимо экономит тепло. Согласитесь, что в частном доме с автономной системой отопления это не будет лишним.

Автоматический терморегулятор экономит до 40% тепла. Его стоимость окупится в течение первого с момента установки отопительного сезона.

Цена комплекта из регулирующего клапана и термостатической головки варьируется от 1200 до 4000 рублей. К верхней границе диапазона тяготеют электронные приборы, поддерживающие заданную температуру с высокой точностью и позволяющие программировать температурные циклы (скажем, снижать температуру на время вашего отсутствия в рабочие дни).

Рекомендую комплект из прямого клапана и термостатической головки от компании Данфосс.

Типы термостатов и их принцип работы

Регуляторы температуры для батарей отопления бывают двух типов:

Автоматический кран на батарею отопления;
Ручной регулятор температуры радиатора батарей отопления.

С помощью ручного регулятора регулировка температуры батарей отопления производится следующим образом:

Поворачивая маховик вентиля, мы приведем в действие шток клапана.
Проходной диаметр седла в таком случае изменится, а его значению будет соответствовать температура.

Ручной термоклапан для радиатора отопления имеет и несколько недостатков:

Он не настолько эффективный, как автоматический прибор;
Его защитный колпачок может выйти быстро из строя, если его часто приводить в движение, то есть, открывать или закрывать регулятор температуры для радиатора отопления.

Ручной регулятор температуры

Благодаря сильфону будут фиксироваться даже самые незначительные изменения температурного режима в помещении. В случае понижения температуры содержимое термического баллончика начнет сужаться, и тогда шток клапана начнет втягиваться, что увеличит расход теплоносителя, а это, в свою очередь, позволит повыситься температуре в помещении. Если в помещении будет чрезмерно жарко, то содержимое баллона начнет расширяться и, таким образом, теплоотдача батарей отопления уменьшится.

Регулятор автоматического типа

Нужен ли терморегулятор в системе отопления

Установка терморегулятора радиатора отопления позволит изменять температуру воздуха в помещении и экономить тепловую энергию

Чтобы ответить на вопрос о необходимости установки регуляторов температуры, вспомните, как часто вам приходилось открывать окна при повышении температуры за окном. К сожалению, безответственность коммунальных служб и инертность систем централизованной подачи тепла не позволяют гибко реагировать на изменения внешних условий. Конечно, с такой ситуацией можно мириться, когда стоимость отопления рассчитывается по нормативам. Если же в доме установлены счётчики тепловой энергии, то платить за излишек тепла, улетающий в форточку, мягко говоря, невыгодно.

Владельцам автономных обогревательных систем в этом случае проще, поскольку можно снизить температуру теплоносителя на выходе из котла. Однако это не позволит регулировать нагрев воздуха отдельно в каждом помещении.

Снизить температуру отдельного радиатора отопления можно только одним способом, – частично или полностью перекрыв поток теплоносителя. Конечно, на подающей магистрали можно установить шаровой или конусный вентиль, но у такого способа есть недостатки:

во-первых, применение шарового крана не позволяет точно регулировать поток теплоносителя;
во-вторых, частично приоткрытое запорное устройство этого типа быстро изнашивается и перестаёт выполнять свою основную функцию.

Установка конусного вентиля также не позволяет точно отрегулировать температуру в батарее, к тому же настройка при помощи кранов требует постоянного внимания.

Устройство современного термостата

Всех этих недостатков лишён термостат для радиатора, при помощи которого можно в автоматическом режиме поддерживать температуру прибора. Если нет возможности установить регуляторы на все радиаторы, то устройства монтируют в комнатах с окнами, ориентированными на солнечную сторону, в кухне и спальнях.

Лучшего места, чем сам радиатор, для монтажа термостата не найти. Главное, чтобы отопительная батарея не закрывалась шторами, защитными или декоративными экранами и т. д., поскольку это не позволит устройству адекватно реагировать на уровень температуры. Отметим, что некоторые модели современных терморегуляторов позволяют обойти это требование.

Обзор популярных моделей

Danfoss

Комплект Danfoss Панда – комплект угловой/прямой, включающий: термостатический клапан, головки с датчиком жидкости. Клапан типа RA-N 15 (с участием предварительной настройки, не требует применения специальных инструментов для настройки) диаметром DN 15 (1/2″) максимальным рабочим давлением 10 бар, максимальной рабочей температурой 110 °C. Головка диаметром 1/2″.
Данфосс Panda RAS-CK. Предназначен для установки 3/4″, присоединение к радиатору 1/2″. Запорный клапан RLV-S предлагает индивидуальное отключение каждого радиатора во время технического обслуживания, ремонта без влияния на остальные радиаторы в системе отопления. Клапаны термостатические с предварительной настройкой применяются в однотрубных, двухтрубных системах центрального отопления, обеспечивая оптимальное распределение воды в системе. Предварительная настройка обеспечивает точное получение номинального расхода, обеспечивая оптимальный баланс установки.
Автоматический регулятор на батарею Danfoss Eco дает точный контроль температуры, стоимости отопления. Прибор является электронным программируемым термостатом, регулирующим работу радиаторов, разработан для применения в домах, квартирах, коммерческих объектах. Пользователь может легко выбрать одну из предварительно загруженных программ или индивидуально запрограммировать термостат, соответственно потребностям. Имеет режим для отдыхающих – на время отсутствия жильцов, термостат снижает температуру, восстанавливает тепловой комфорт к моменту возвращения домочадцев. Имеет функцию открытого окна, благодаря которой термостат выключается в момент обнаружения значительного снижения температуры, например, при проветривании комнаты.

Терморегулятор Invena

Комплект Invena. Комплект осевой, включает:

клапан, питающий и возвратный;
термостатическую головку (M30 x 1,5);
соединения (1/2″, 15 мм для установки из меди и 16 мм для PEX).

Предназначен для подключения радиатора в ванной. Максимальное рабочее давление: 10 бар.

Набор Herz

Комплект для радиатора с питанием сбоку. Включает:

клапан питания (1/2″);
обратный клапан (1/2″);
термостатическую головку (с резьбой M28 x 1,5);
соединения;
колпачок красного цвета.

Место для установки термостата

На функционирование регулятора влияют такие обстоятельства:

наличие прямых солнечных лучей;
циркуляция воздуха в комнате;
температурный режим вне здания;
посторонние источники холода или тепла в комнате.

В частных строения термостаты, прежде всего, устанавливаются на верхних этажах, поскольку разогретый воздух идет к верху и температурная разница на верхних и нижних уровнях дома сильно разнится. Регуляторы нужно ставить по горизонтали труб, неподалеку от точки ввода в обогревательный прибор.

В частном доме рациональнее всего ставить панельные батареи малой емкости и оснащать их термостатами, быстро откликающимися на манипуляции термостатическими клапанами. Однако при этом нужно избегать радиаторов, прикрытых занавесками, декоративными покрытиями или решетками, а также другими предметами. В противном случае будет нарушена возможность правильной оценки температурного режима в помещении. Эту рекомендацию можно обойти, если установить дистанционный датчик, находящийся от клапана на расстоянии 2-7 метров, что позволит контролировать температуру возле местонахождения контролирующего устройства.

Обратите внимание! В многоквартирных домах монтаж терморегулятора нужно начинать там, где колебания температур особенно ощутимы: кухня, главная комната, помещения, подверженные прямым солнечным лучам

Как правильно установить терморегулятор на батарею своими руками

Для размещения прибора не нужны особые навыки. Сложнейшая часть процесса — монтаж байпаса в системе с металлическими трубами. При возникновении проблем с последним следует пригласить специалиста, который поможет собрать устройство.

Для работы понадобятся:

непосредственно прибор;
запорные арматуры;
отрез трубопровода, крепежи или сварка для его монтажа;

байпас;
набор ключей;
пакля или любой другой герметик.

Перед началом работ обязательно сливают теплоноситель. Для этого достаточно закрыть вентиль, расположенный после ответвления трубы от магистрали к радиатору.

Следует учитывать, что нижний кран, если есть, необходимо открыть, иначе жидкость застопорится в батарее.

Внимание! Монтаж термостата следует выполнять в тёплое время года. Например, летом, до начала отопительного сезона

Слив теплоноситель, переходят к монтажу кранов. На участке трубы возле радиатора выполняют вертикальный надрез, отсоединяя магистраль. Затем проделывают следующее:

Если термостат металлический, то байпас просто приваривают. Если электронный, то размещают перемычку между участками трубы.

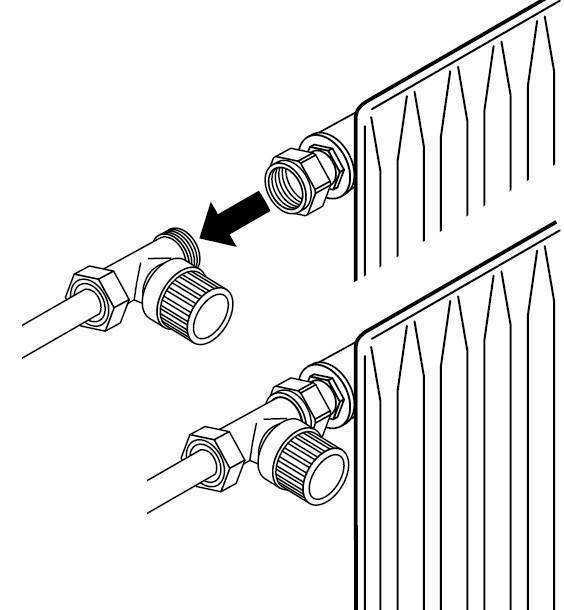

С запорной арматуры снимают гайки, хвостовик. То же проделывают с устройством. Полученные детали вкручивают в пробки радиатора.
По очереди монтируют вентиль и прибор контроля температуры.
Производят сборку трубопровода путём затягивания креплений или варкой.
Заполняют систему рабочей жидкостью и проводят тестовый пуск.

Проведя первичную проверку, делают осмотр обвязки на наличие течей или дефектов. Первые устраняют герметиком, вторые — повторной термической обработкой.

Перед выполнением монтажа, при выборе места, рекомендуется продумать доступ к устройству на случай ремонта. Для этого понадобится выбрать место в свободном пространстве и правильно направить головку прибора.

Процесс настройки прибора

Подготовка заключается в исключении факторов, влияющих на обогрев. К ним относят естественную и искусственную циркуляцию ветра, дополнительные источники теплоты. Затем около устройства ставят градусник.
Головку прибора проворачивают против хода часов, полностью открывая. Когда в помещении температуру превысит норму на пару градусов, элемент возвращают в начальное положение.
По мере остывания системы показание термометра совпадёт с указанным в СНиП. В этот момент клапан открывают.
Поворот останавливают, когда тело вентиля прогреется и появится шум воды. С этим шагом завершается настройка.

Современные термостаты имеют встроенную шкалу. На ней выставляют температуру, которую устройство должно создать и поддерживать. В этом случае возможна корректировка. Её делают, если прибор создал неверный климат.

Справка. Электронные термостаты гораздо проще и точнее в настройке.

Куда выполняют установку прибора

На эксплуатацию прибора влияет 4 фактора:

попадание солнечных лучей на корпус;
температура за пределами помещения;
циркуляция воздуха в комнате;
дополнительные источники обогрева.

В многоквартирных домах термостаты размещают вверху, около крыши, поскольку тепло поднимается. Это помогает сбалансировать разность температур в здании. В одноэтажных, наоборот, их монтируют возле нагревателя.

Фото 2. Электронный терморегулятор, установленный на батарее отопления. Прибор подключен к контуру подачи теплоносителя.

Наиболее благоприятным считается размещение высокочувствительного прибора на подаче. У этого принципа есть ограничение: элементы обвязки не должны быть закрыты чем-либо. Термостат размещают перед батареей, после ответвления от магистрали. Это позволяет ему регулировать температуру комнаты, не затрагивая соседей снизу.

Важно! В противном случае необходимо использовать устройство с вынесенным датчиком

Настройка терморегулятора

Для правильной настройке регулятора температуры нужно понизить до минимально возможных потери тепла в помещении. Термометр должен располагаться там, где будет постоянная температура. После этого прокручиваем головку термального регулятора влево до конца, открывая клапан, в результате чего достигается максимальная отдача тепла. Как только температура увеличится на 5-6 градусов, клапан перекрывается прокручиванием головки в обратную сторону

После достижения нужно уровня температуры, начинаем осторожно открывать клапан. Настройка заканчивается, когда станет слышен шум воды в регуляторе и станет ощутим быстрый нагрев клапана

Установку терморегуляторов на радиаторы отопления лучше всего поручить профессионалам, которые проведут подключение согласно инструкции производителя. Правильно установленное оборудования позволит создать оптимальный температурный режим в помещении и обеспечит рациональный расход тепловой энергии, что благоприятно отразится на финансовых расходах семьи.

Как вам статья?

Мне нравится1Не нравится2

Принцип работы

Меняется температура воздуха в помещении. Если она растет, увеличивается объем цилиндра. В результате сильфон растягивается.
Увеличенный сильфон давит на размещенный под ним шпиндель.
Шпиндель вызывает давление на шток и конус (золотник). Последний опускается вниз и частично или полностью перекрывает поток нагретой жидкости.
Батарея начинает остывать, температура в помещении падает, что приводит к уменьшению объема сильфона.
Пружина давит на шпиндель или конус, и оба элемента поднимаются вверх, что увеличивает поток теплоносителя.
Радиатор нагревается, поднимая температуру в помещении. В то же время увеличивается цилиндр. Цикл повторяется.

Наиболее прогрессивные терморегуляторы для радиаторов способны регулировать температуру с точностью до 1 °С. Все зависит от того, какой тепловой агент находится в середине сильфона. Если он быстро реагирует на изменение климата в помещении, то точность высокая.

Работа всех терморегуляторов на батареях приводит к тому, что часть радиаторов всегда остается холодной. Ограничивается поток теплоносителя. Однако холодными батареи могут быть и из-за засорения или наличия воздуха. Обнаруживают эти проблемы путем снятия термоголовки и ожидания. Если через некоторое время поверхность радиатора стала полностью теплой, то проблем нет.

Не всегда терморегуляторы для радиаторов могут корректно работать. Это происходит из-за следующих факторов:

Закрытия шторой.
Сквозняков.
Попадания прямых солнечных лучей.
Дополнительных источников тепла.

Правило 2: если подводки дросселируются, между ними должен стоять байпас

В первую очередь это касается систем отопления многоквартирных домов. Если между подводками к радиатору нет перемычки, установка регулятора температуры на батарею приведет к тому, что вы будете с его помощью дросселировать весь стояк.

Если подводки размыкаются кранами или дросселями, между ними должен стоять байпас.

Что делается представителями жилищных организаций в таких случаях?

Делается обход квартир по стояку;
Составляется акт о самовольном изменении конфигурации оборудования общего пользования (а стояк отопления относится именно к этой категории);
За счет виновника для соседей делается перерасчет по отоплению за все время, в течение которого температура воздуха в квартирах была ниже санитарных норм.

Исключение из этого правила — двухтрубные системы в частных домах и квартирах с автономным отоплением. В них дросселирование одной батареи не ограничит циркуляцию через остальные, а увеличит проток теплоносителя через них.

На фото — двухтрубная разводка отопления в моем подвале. Радиаторы могут подключаться к подводкам без байпасов.

Частный случай

Нередко перемычка снабжается краном, полностью перекрывающим ее. В перекрытом положении кран позволяет незначительно поднять температуру воздуха в помещении: весь поток воды направляется в радиатор и более эффективно прогревает его дальние секции.

Если краны на подводках к радиатору полностью или частично закрыты, кран на байпасе должен быть полностью открыт.

Преимущества терморегулятора на обогреватель

У механических моделей есть свои плюсы, которые выглядят так:

Доступная цена.
Легкость в эксплуатации.
Энергопотребление экономится на 30%.

Электромеханические экземпляры также пользуются немаленькой популярностью, это обусловлено такими положительными сторонами как:

Минимальные погрешности в момент измерения температуры помещения.
Управление происходит за счет удобного регулятора.
Низкая цена.
Экономится более 30% энергии.

Цифровые устройства без функции программирования закупаются намного чаще первых двух типов агрегатов, внимание пользователей привлекают такие плюсы:

Удобный дисплей.
Хороший дизайн.
Есть автоматическая диагностика системы обогрева.
Высокие показатели экономии электричества.
Отличная точность измерений и поддержаний температурного режима.

Устройство и принцип действия терморегулятора цифрового формата с возможностью программирования относятся к современным и практичным решениям, благодаря установке такого приспособления хозяин сможет воспользоваться рядом преимуществ, таких как:

Получить экономию в 75%.
Использовать дополнительные функции.
Установить дистанционное управление.
Отмечается подробная информативность прибора.
Гибкое управление уровнями обогрева.

Имея в наличии такую информацию, вопрос о выборе уже не покажется сложным, в зависимости от ситуации и финансовых возможностей хозяин сможет купить максимально подходящий агрегат, который будет отвечать всем его потребностям.

Монтаж прибора

Перед тем, как произвести монтаж и как регулировать батареи отопления, потребуется перекрыть подачу воды в систему отопления. После того, как она будет слита, можно приступить к такому этапу, как установка кранов на батареи отопления:

Необходимо срезать трубы на некотором расстоянии от батареи, затем отсоединить их.
Произвести демонтаж крана, если его монтаж был произведен до батареи.
От клапанов запорного типа и терморегулирующего типа необходимо отсоединить хвостовики, а затем завернуть их в пробки радиатора.
Далее необходимо собрать обвязку и установить на то место, которое вы выбрали.
Установка термоголовки на радиатор отопления закончится тем, что будет подсоединение труб разводки горизонтального типа. Эти трубы идут с обвязкой от самого стояка.

Монтажные схемы

Монтажные схемы для установки в одно- и двухтрубные отопительные системы

При монтаже термостата на радиатор в однотрубной отопительной системе необходимо изменить схему подключения батареи, дополнительно установив байпас – перемычку между входом и выходом магистрали. Благодаря этому теплоноситель сможет поступать к другим радиаторам в то время, когда клапан будет закрыт. В схему подключения дополнительно вводят запорные устройства, которые позволят снять термостат или батарею для ремонта или замены.
В двухтрубной отопительной системе термостатический регулятор устанавливается на трубе подачи, а на выходе из батареи монтируется шаровой кран.

Термостаты отопительных систем можно устанавливать на стальные, алюминиевые и биметаллические радиаторы. Монтаж на чугунные батареи нецелесообразен из-за их высокой тепловой инертности.

Преимущества термостатов

В продаже имеются термостаты двух видов: жидкостные и газовые. Все они должны быть сертифицированы. Средний период службы таких устройств составляет примерно 20 лет.

продуманный дизайн, удачно вписывающийся в любой интерьер;
комфортное управление температурным режимом;
простота в монтаже;
возможность эксплуатации на протяжении всего периода службы без проведения профилактики и техобслуживания;
после установки термостата на батарею нет нужды открывать окна, чтобы понизить слишком высокую температуру в помещении;
термостаты работают при выбранной пользователем температуре — от 5 до 27 градусов;
устройства позволяют равномерно распределять носитель тепла по системе отопления;
терморегуляторы позволяют избежать чрезмерного прогревания воздуха, если помещение обогревается солнечными лучами или электроприборами;
термостат позволяет экономить до четверти расхода топлива;
установка устройства позволяет улучшить микроклимат в доме;
использование термостатов оптимально в частных домах, где они обычно окупаются на протяжении одного года.

Установка термостатического регулятора своими руками

Для монтажа механического или электрического терморегулятора радиаторов отопления никаких специальных навыков не требуется. Сложность может вызвать лишь установка байпаса в отопительной системе, выполненной из металлических труб.

Термостат устанавливают на участке подачи теплоносителя перед батареей

Что понадобится для работы

Для установки терморегулятора на отопительную батарею своими руками понадобятся:

механический или электрический терморегулятор;
запорные краны;
отрезок трубы и фитинги или сварочный аппарат для обустройства байпаса в однотрубной схеме отопления;
разводной и сантехнический ключи.

Кроме этого, необходимо запастись паклей и специальной пастой для герметизации соединений.

Подготовительные мероприятия и монтаж

В однотрубной системе отопления перед термостатом обязательно должен быть установлен байпас

Прежде чем приступить к монтажу, необходимо слить воду или другой теплоноситель из системы обогрева. Для этого перекрывают краны на входе в квартиру от отопительного стояка.

После того как весь теплоноситель будет слит, переходят к установке кранов на радиаторы. Для этого на небольшом удалении от батареи обрезают трубы горизонтальной подводки, после чего отрезки магистрали отсоединяют от радиатора. Далее последовательность работ выглядит так:

В зависимости от материала вваривают или устанавливают перемычку между подводящим и обратным трубопроводами в однотрубной отопительной системе.
Снимают хвостовики с гайками от запорного вентиля и термостата и вворачивают их в пробки радиатора отопления.
Подключают запорное и термостатическое устройства.
Собирают трубную обвязку батареи.
Систему отопления заполняют теплоносителем.

После включения обогрева надо произвести осмотр всех участков на предмет утечки и при необходимости устранить или отремонтировать дефектные места.

Как выбрать терморегулятор для радиаторов отопления

В странах постсоветского пространства до 40% энергоресурсов уходит на нужды отопления и вентиляции зданий, это в несколько раз больше, чем у продвинутых европейских стран. Вопрос энергосбережения стоит остро, как никогда, особенно на фоне постоянного повышения стоимости энергоносителей. Одним из устройств, позволяющих экономить тепловую энергию в доме, является терморегулятор для батареи, чья установка может уменьшить расход тепла до 20%. Но для этого необходимо правильно подобрать регуляторы к системе отопления и выполнить их монтаж, о чем и будет рассказано в данной статье.
