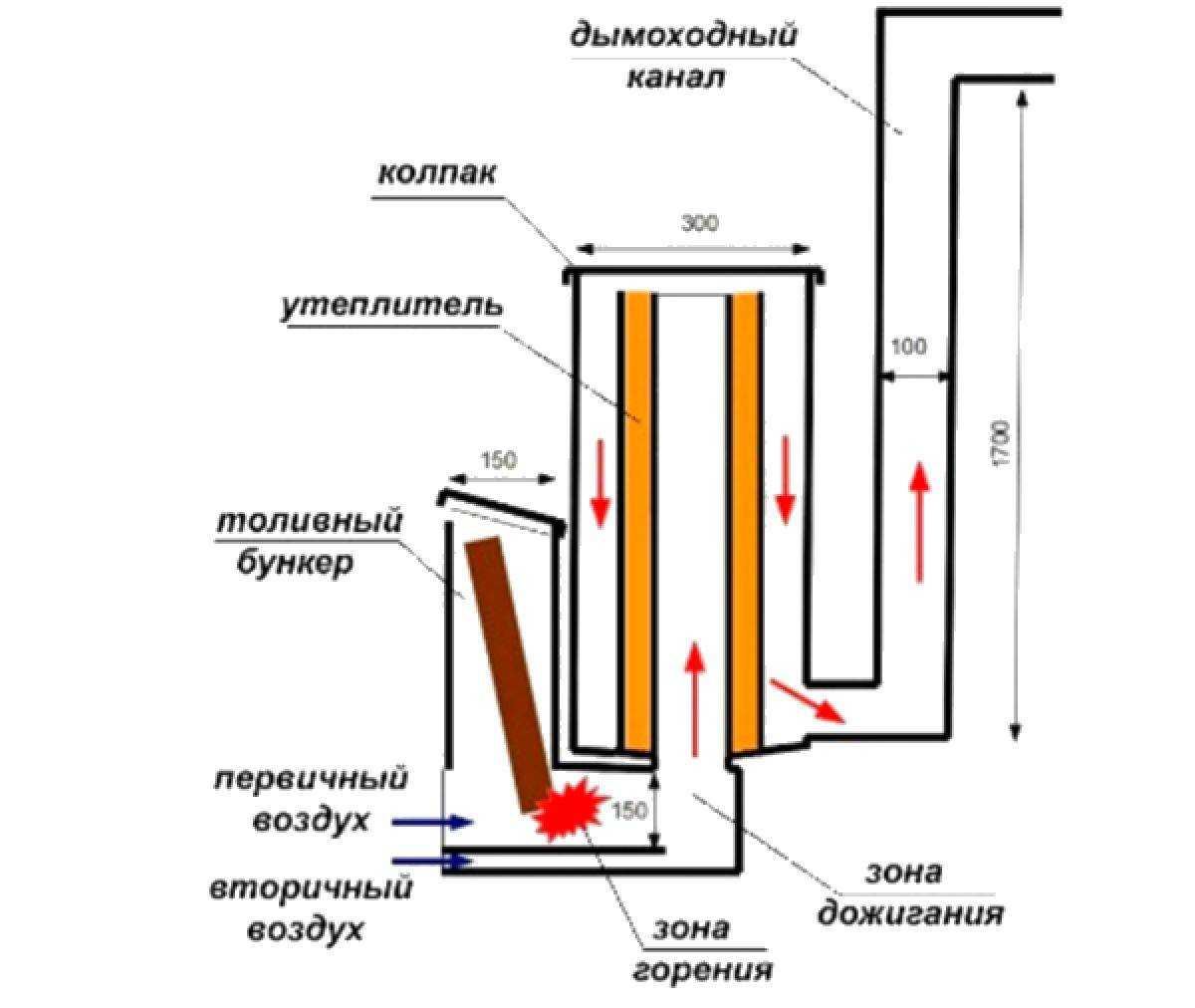

Печи длительного горения своими руками для отопления дома

Механизм и принцип работы газогенератора на дровах

С виду газогенератор кажется высокотехнологическим устройством, начиненным разнообразными сопутствующими устройствами. Однако, понимая физико-химические процессы, происходящие внутри, домашний мастер приходит к выводу, что собрать подобную конструкцию своими руками, несложно. Дровяной котел состоит из следующих комплектующих:

1. Корпус из жаропрочной стали.
2. Камера для загрузки дров и сгорания под действием высоких температур. Она оснащается колосниками и загрузочными люками – для топлива и удаления золы. Котел на опилках требует сетки из стали.
3. Распределительная коробка для воздуха с обратным клапаном, сообщающаяся посредством отверстий с камерами, где происходит основной процесс.
4. Патрубок для вывода сгенерированных газов в соответствующую разводку.
5. Охладители и фильтры. Получившийся продукт на выходе очищается от примесей, кислот и смол.

Комплектующие несложны в понимании и при навыках сварного дела газогенераторы на дровах своими руками изготавливаются быстро. КПД у кустарной установки не хуже чем у заводского агрегата.

Принцип работы и устройство: выработка электроэнергии  и  другие варианты

• Обеспечиваются особые условия для поддержания горения. Это минимальный процент кислорода, при котором «бушующее пламя» исключено – топливо тлеет, а температура создана чрезвычайно высокая – от 1100⁰С.
• В результате горения образуется концентрат горючего газа, который нельзя использовать сразу без охлаждения, иначе произойдет взрыв из-за притока большого количества кислорода и высокой температуры. Охладителем выступает патрубок, ведущий в газосборник.

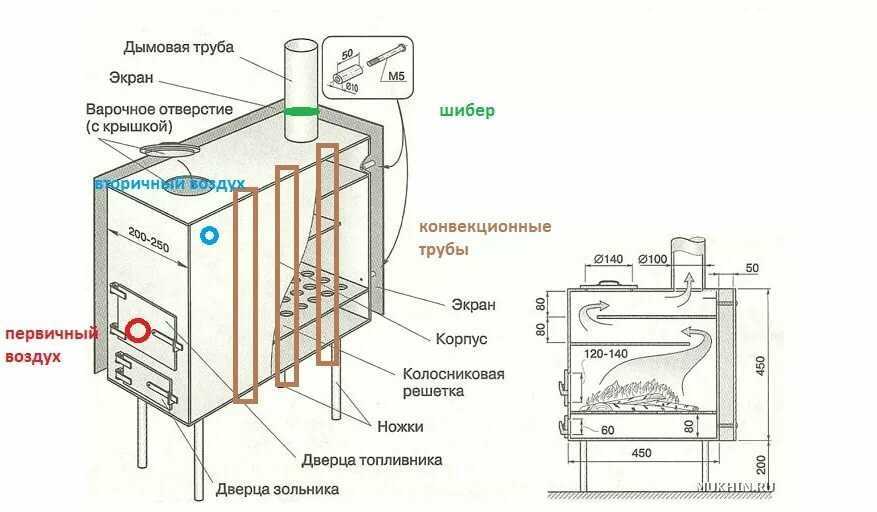

Схема и размеры заводской модели

После этого полученное вещество необходимо очистить от примесей, кислот, смол и золы. Чистый продукт смешивают с воздухом и используют по собственному усмотрению. Если масса газа осталась без использования, она возвращается в общую камеру, начиная гореть там, и таким образом, накапливания до критических размеров не произойдет.

Использовать результат очистки можно где угодно: в приготовлении пищи, нагреве воды. Автолюбители все чаще используют газогенератор для автомобиля своими руками, чему рада партия «зеленых» – экологическая среда нарушается меньше, чем от выброса продуктов сгорания традиционного топлива.

Виды газовых установок

Современный рынок силовых установок предлагает оборудование, работающее на газе трех основных типов:

1. Прямого способа генерации;
2. Обратного;
3. Горизонтального.

Первые подходят для сжигания угля и полукокса. В таких агрегатах кислород поступает снизу, а забор газа выполняется сверху агрегата. Но так как в этих моделях влага из топлива не поступает в зону горения, то ее приходится подводить специально. Это позволяет повысить мощность устройства.

Агрегаты обращенного процесса – это идеальный вариант для сжигания отходов из древесины. В них подача воздуха осуществляется непосредственно в зону горения, а газ отбирается снизу.

Устройства поперечного способа отличаются высокоскоростной подачей воздуха черед фурмы в нижней части корпуса. Причем здесь же, только с противоположной стороны производится и отбор газа. Эти агрегаты отличаются минимальным временем пуска и хорошей приспосабливаемостью к смене режимов.

Схема силовой установки – для народных умельцев

Собрать такой агрегат собственноручно не так уж и сложно. Однако, прежде чем приступить к изготовлению газогенератора своими руками нужно ознакомиться с принципом действия агрегата, а также подобрать наиболее подходящую под ваши условия схему.

Конструкция установки и схема подключения

Для простейшего прибора вполне сгодятся предметы, которые несложно найти в каждом доме:

• Бочка;
• Трубы;
• Радиатор;
• Фильтры;
• Вентилятор.

Этот набор может быть дополнен и другими элементами. Что и в какой последовательности собирать можно найти в интернете. Причем это не обязательно чертежи и фото, а чаще всего видео, на котором подробно показано и доступно объяснено, как собрать газогенератор своими силами на навозе, дровах и другом топливе. Если схема выбрана, то можно приступать непосредственно к сборке.

Инструкция по созданию

Любой агрегат состоит из корпуса, внутри которого располагаются основные узлы и механизмы. Не чуждо это и для газогенератора, собранного своими руками. Он также имеет корпус, в который помещены:

• Бункер;
• Отсек сгорания;
• Воздухораспределительная часть;
• Колосниковая решетка;
• Патрубок;
• Фильтры.

Корпус агрегата обычно выполняется из листового металла. Для удобства установки ко дну привариваются ножки. По форме конструкция может быть, как овальной, так и прямоугольной.

Делаем самостоятельно, этапы работ:

Бункер изготавливается из малоуглеродистой стали и крепится внутри агрегата. Он оснащается крышкой с уплотнителем из асбеста или другого материала. Низ устройства занимает камера сгорания. Для ее изготовления выбирают специальные марки стали, наиболее устойчивые к высоким температурам. К камере присоединяется горловина, которую от корпуса также отделяют изоляционным материалом.

Специалисты, которым не один раз приходилось собирать газогенераторы своими руками предлагают камеру сгорания выполнять из газового баллона.

Воздухораспределительная камера обычно располагается вне корпуса прибора. Причем на выходе из нее устанавливается обратный клапан, предназначенный для недопущения выхода газа через это отверстие. Перед коробкой располагают вентилятор.

Колосниковая решетка в газовом генераторе, собранном своими руками выполняется из чугуна, при этом средняя часть должна быть подвижной для упрощения процесса обслуживания. Но недостаточно только собрать генератор, нужно еще и правильно отрегулировать подачу воздуха в него, а также отвод газов.

Устанавливать такое оборудование можно как на улице, так и в цокольном помещении, обеспечив его хорошую вентиляцию.

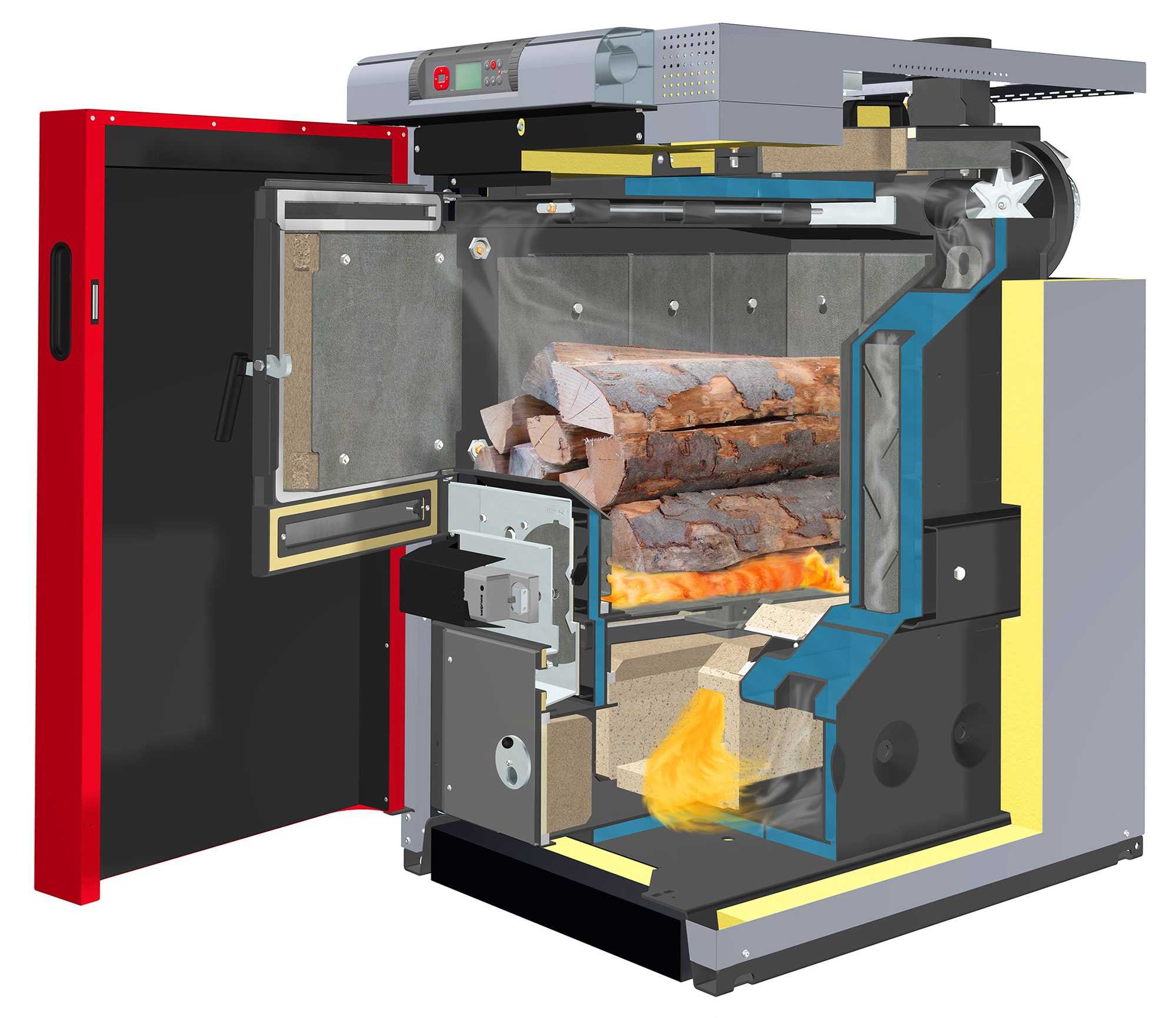

Недостатки газогенераторных печей

Во всех смыслах идеальных решений, позволяющих одновременно обеспечить высокую экономичность, функциональность и производительность не бывает. Так и газогенераторные печи при всех достоинствах имеют и недостатки:

• Повышенные требования к дымоходу. Обеспечить эффективное отопление дома печью длительного горения с высоким КПД можно только при условии безупречного состояния дымохода. Дело в том, что невысокая температура отработанного газа, который выходит из камеры сжигания, может привести к формированию конденсата в дымоходе. По этой же причине не рекомендуется использовать многоходовые трубы, а также конструкции с изгибами;
• Как правило, отсутствие автоматики. Казалось бы, столь деликатные процессы горения должны предполагать возможность автоматизированного контроля. На практике же это встречается только в моделях, которые работают на пеллетах. В остальных случаях работа печи должна контролироваться самим пользователем;
• Утилитарный вид. Существуют разные модели газогенераторных печей и в сегментах дорогостоящих экземпляров можно встретить настоящие произведения искусства в виде изысканных металлических украшений. Однако в большинстве своем это скромные на вид «рабочие лошадки», назначение которых ограничивается практической функцией отопления.

Вернуться к содержанию

Ценная информация по газогенераторам

Иногда ожидания владельцев частных домов, задумавшихся о приобретении или самостоятельном изготовлении газогенератора, оказываются слишком радужными по сравнению с реальной ситуацией.

Бытует мнение, что КПД газогенератора, составляющее около 95%, значительно превышает КПД обычного напольного газового котла, который достигает 60-70%. Эти цифры в целом верны, но сравнивать их некорректно.

В изготовлении самодельного газогенератора используются отслужившие газовые баллоны, бидоны, кухонная утварь и т.д. Практически бесплатное устройство экономно расходует не самое дорогое топливо при довольно высокой производительности

Первый показатель отражает эффективность производства горючего газа, а второй – количество тепла, полученного при работе котла. В обоих случаях сгорает древесина, но результат этого процесса качественно различается. Если в дальнейшем полученный путем пиролизного сгорания древесины горючий газ будет использован для обогрева жилища, такое сравнение можно будет провести.

Стоит помнить также, что самодельные газогенераторы, хотя они и могут работать с высокой отдачей, редко бывают столь же эффективными, как и промышленные модели. Этот момент следует учесть еще на этапе проектирования агрегата и расчетов стоимости проекта и его ожидаемой эффективности.

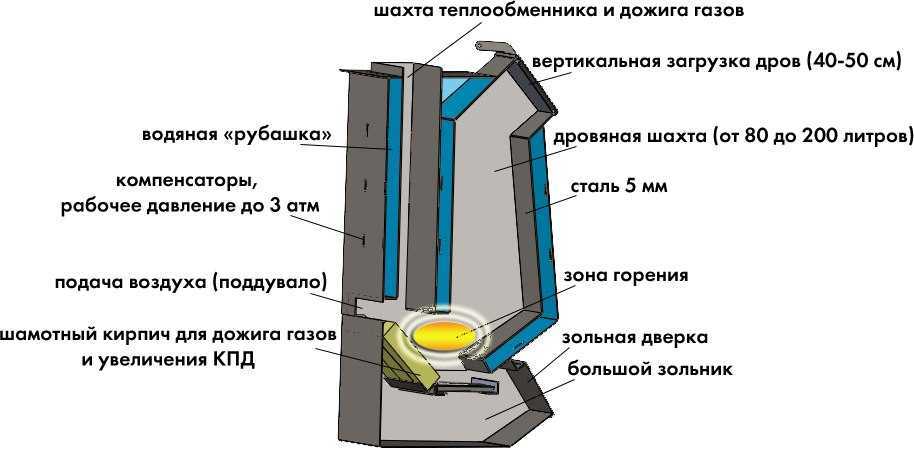

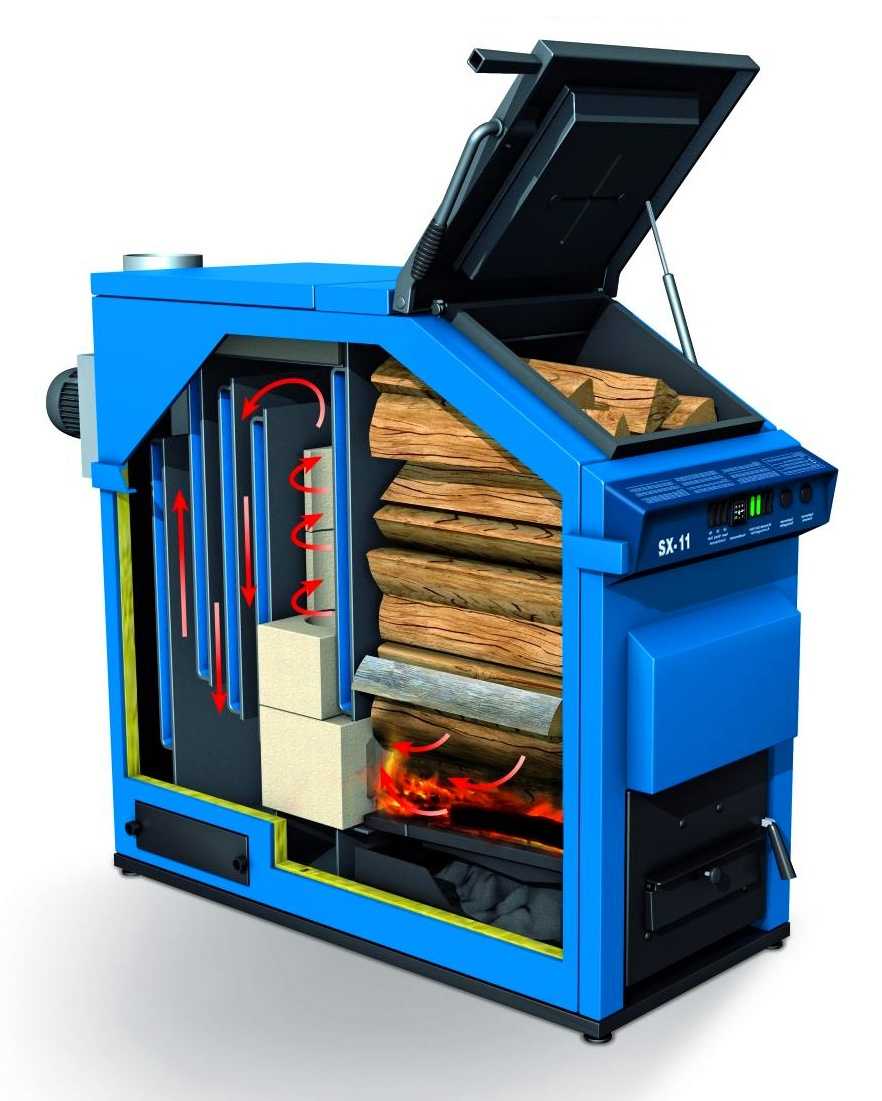

Если необходимость создания газогенератора обусловлена только желанием улучшить систему отопления дома, стоит обратить внимание на похожее устройство – пиролизный котел, который работает на очень схожих принципах. Главное его отличие от газогенератора состоит в том, что полученный газ немедленно сжигается, а полученная энергия используется для подогрева теплоносителя в системе отопления дома. В таком устройстве монтируют дополнительную камеру сгорания, в которую необходимо организовать отдельную подачу воздуха

Если же нужно обогревать дом с помощью газогенератора, понадобится еще выбрать конвектор для отопления. Это увеличит расходы на модернизацию или обустройство отопления. Необходимо просчитать, стоит ли в таком случае овчинка выделки?

В таком устройстве монтируют дополнительную камеру сгорания, в которую необходимо организовать отдельную подачу воздуха. Если же нужно обогревать дом с помощью газогенератора, понадобится еще выбрать конвектор для отопления. Это увеличит расходы на модернизацию или обустройство отопления. Необходимо просчитать, стоит ли в таком случае овчинка выделки?

Важный момент – правильное обслуживание газогенератора в процессе его эксплуатации. Реклама утверждает, что это универсальное устройство, в котором сгорает все: от опилок до свежесрубленного дерева.

Но реклама умалчивает о том факте, что при загрузке влажного сырья количество полученного горючего газа может сократиться на 25% или больше.

Лучшее топливо для бытового газогенератора – древесный уголь. При его сжигании не тратится слишком много энергии на испарение избыточной влаги, что позволяет получить максимальное количество горючего газа

Оптимальным топливом для газогенератора, по мнению специалистов, является древесный уголь. При его сгорании на испарение влаги уходит минимальное количество энергии, что позволяет ускорить процессы пиролиза.

Владельцы автотранспорта могут рассчитывать на газогенератор не только для обогрева, но и для работы своего транспортного средства. действительно, в Европе немало автомобилистов вполне успешно приспособили свой транспорт для работы на дровах. Но чаще всего это компактные и прочные устройства, изготовленные из тонкой и прочной нержавеющей стали.

Стоимость таких агрегатов, даже изготовленных самостоятельно, совсем не маленькая. В российских реалиях газогенераторы для автомобилей изготавливают из подручных средств и устанавливают на грузовой автотранспорт.

Эффект от их работы невысок, обычно наличию такого агрегата сопутствуют такие явления как длительный розжиг, необходимость постоянной работы двигателя на высоких или средних оборотах, что способствует его скорому износу.

Для автомобиля лучше всего использовать качественный газогенератор, выполненный из прочной нержавеющей стали, имеющий относительно небольшой вес и компактные размеры

Интересный вариант использования газогенератора в частных домовладениях – использование горючего газа для домашней электростанции. Реализуют такой проект с помощью дизельного двигателя внутреннего сгорания.

Печь «Бубафоня» из газового баллона

Выполнение печи длительного горения своими руками из пятидесятилитрового газового баллона представлено на видео.

Конструкция печки максимально проста, она состоит всего из нескольких частей: корпуса, крышки, распределителя воздуха и дымовой трубы. Для устойчивости печь можно поставить на ножки из уголка. Для удаления золы снизу можно сделать зольник с дверцей.

1. Из газового баллона выпускают остатки газа и несколько раз промывают его водой.
2. Срезают верхнюю часть баллона. Из нее можно сделать крышку печи, выполнив в центре отверстие диаметром 65 мм. Края крышки и корпуса печи шлифуют так, чтобы крышка впритирку надевалась на корпус.
3. В верхней части баллона делают отверстие диаметром 100 мм для дымовой трубы и приваривают горизонтально отрезок трубы длиной 30-40 см.
4. В нижней части баллона делают прочистную дверку зольника. Для этого вырезают прямоугольный участок корпуса баллона, шлифуют срезы, приваривают петли и устанавливают дверцу на получившееся отверстие. Дверцу оснащают задвижкой.
5. Баллон для устойчивости ставят на ножки. Их можно сделать из уголка, обрезков трубы или колесного диска. Для удобства переноски по бокам приваривают ручки из прутка.
6. Ответственная часть печи — распределитель воздуха. Он должен быть достаточно тяжелым, чтобы эффективно прижимать опилки и щепу, выдерживать высокую температуру печи, а также иметь расходящиеся лопасти. Их можно сделать из обрезков уголка. Сам распределитель делают из толстостенной стали — не менее 6 мм. Вырезают круг диаметром на 20-40 мм меньше внутреннего диаметра печи с отверстием в центре. В отверстие устанавливают трубу диаметром 60 мм и высотой больше высоты печки. Через него к камере горения будет поступать воздух. Лопасти наваривают в нижней части диска.
7. Корпус печки можно своими руками окрасить краской на основе кремнийорганических соединений, предварительно удалив с ее поверхности окалину, ржавчину и загрязнения. Любая другая краска быстро обгорит, так как печка при работе нагревается до высоких температур.

Температура стенок печки из газового баллона может при топке нагреваться до 350 градусов! Чтобы избежать серьезных ожогов, необходимо соблюдать осторожность!

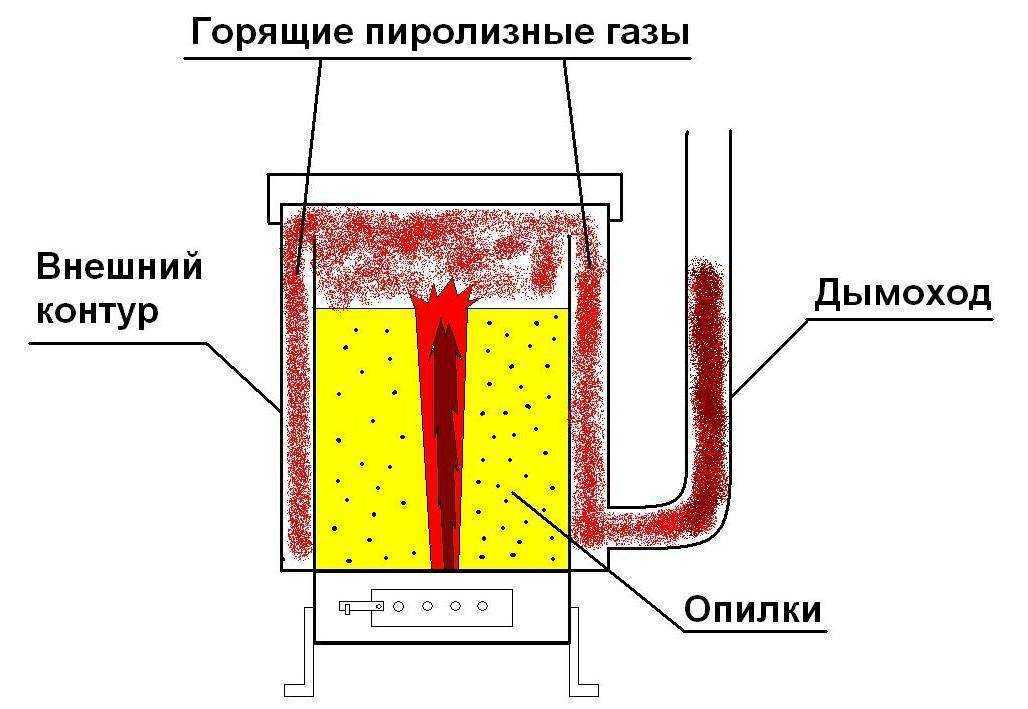

Самодельная печка на опилках «Бубафоня» может быть оснащена водяным контуром. В этом случае ее устанавливают на постоянное место. Обычно же эту печь используют как мобильную: ее можно поставить в теплицу на время заморозка, отопить ей мастерскую или сарай в зимнее время или использовать для обогрева гаража. При соблюдении противопожарных требований «Бубафоня» безопасна и эффективна.

Как вам статья?

Мне нравитсяНе нравится

Полезные советы мастерам, необходимые при монтаже печи

Обязательным элементом для безопасного использования пиролизной печи является фундамент, на который устанавливается установка.

Фундамент должен обладать высокой степенью надежности. Фундаментное основание под печь сооружается из жаростойкого стройматериала. Конструкция печи имеет небольшую массу, поэтому большого давления на основу печь не создает. В процессе работы установки создается высокая температура, которая способна нанести повреждение основанию, чтобы предотвратить разрушающее действие высокой температуры на фундамент в его конструкции должны использоваться жаропрочные материалы. В качестве такого материала используется огнеупорный кирпич, который выкладывается на предварительно подготовленное основание из бетона.

Прочтите также нашу статью Монтаж системы отопления частного дома: основные схемы.

Заливка бетонного основания для установки печи длительного горения должна осуществляться в мелкозаглубленный фундамент. В процессе подготовки основания обязательным его компонентом является армирующий каркас.

Дымоход для печи должен монтироваться как отдельный элемент теплогенерирующей установки. В качестве дымохода можно использовать металлическую трубу соответствующего диаметра. При установке дымохода его можно закрепить при помощи сварки на верхней крышке печи.

При изготовлении печи прямоугольного сечения дымоход можно подключать к установке только сбоку.

При монтаже дымохода следует помнить, что сразу после корпуса печи дымоход должен идти строго вертикально. При конструировании дымохода следует использовать минимальное количество отводов и колен.

Так как при использовании твердого топлива образуется большое количество сажи, то дымоход лучше всего конструировать разборным, так как периодически придется его разбирать и чистить от скопившейся сажи.

После того как печь сконструирована и установлена, рекомендуется установить отражатель. При помощи этого элемента конструкции происходит перераспределение тепловых потоков, что способствует равномерному прогреву всего объема помещения. Помимо этого установка отражателя позволяет повысить степень безопасности в процессе эксплуатации теплогенерирующей установки.

Место, предназначенное для монтажа печи, должно соответствовать всем требованиям, предъявляемым к пожарной безопасности, так как корпус печи, разогретый до высокой температуры, является потенциальным источником пожара при нарушении правил эксплуатации такого оборудования.

Что вы думаете по этому поводу?

, нам важно Ваше мнение

Конструкция газогенератора

Аппарат может быть любых размеров 100 – 1000 литров (от требуемой мощности).

Разделяются по процессу газификации:

1. Прямого.
2. Обращенного.
3. Поперечного типа.

В поперечной схеме газы по прибору проходят горизонтально. Снизу вверх – в прямой схеме, а в обращённой – сверху вниз.

Устройство газогенератора АСС-2000

Наиболее оптимальный вариант обращенного принципа газификации. Ёмкость имеет двойные стенки (что пожаробезопасно), а горячий газ дополнительно нагревает и подсушивает топливо, находящееся над камерой сгорания.

Схема с обращённым движением газов лучше всего подходит для использования на автомобиле.

Газогенераторы и отопление: основные мифы

О газогенераторных установках тиражируется немало мифов. В-основном, речь идет об их эффективности в составе автономной системы отопления. Рассмотрим популярные высказывания, которые можно встретить в Интернете.

Миф 1. «КПД газогенератора значительно выше, чем КПД твердотопливного котла, и достигает 95%».

Начнем с того, что данные виды оборудования используются для различных целей:

• газогенераторная установка вырабатывает горючий газ, и ее КПД – это соотношение реально получаемого продукта из определенного объема топлива и теоретически возможного, умноженное на 100%;
• отопительный котел вырабатывает тепловую энергию, и его КПД — это соотношение реально получаемого тепла при сгорании определенного объема топлива и теоретически возможного, умноженное на 100%.

Таким образом, сопоставлять КПД газогенератора и отопительного котла в корне неверно. Кроме того, КПД самодельной газогенераторной установки редко превышает 80%, поэтому цифры в 90-95% можно считать мифом.

Сравнивать можно КПД пиролизного и обычного твердотопливного котла – в этом случае преимущество на стороне пиролизного, поскольку сжигание горючих газов во вторичной камере сгорания заметно повышает эффективность использования топлива.

Миф 2. «Газогенераторная установка успешно работает на сырых дровах».

Функционировать агрегат способен даже при использовании сырых дров, но его производительность при этом резко падает, поскольку значительная часть тепловой энергии тратится на испарение влаги, содержащейся в дровах. Снижение температуры в камере сгорания приводит к замедлению пиролиза, и негативно сказывается на реальной мощности установки.

Миф 3. «Газогенератор выгоднее использовать для отопления дома, нежели твердотопливный котел».

Конструкция газогенераторной установки сложнее, чем твердотопливного котла, в том числе пиролизного, кроме того, она занимает больше места, поскольку в ее состав входит контур охлаждения. Монтировать более сложный и дорогостоящий агрегат для того, чтобы сжигать полученный горючий газ, нет никакого смысла.

Пример самодельного газогенератора, установленного в багажнике автомобиля

Таким образом, газогенератор своими руками изготавливают в двух случаях – для установки на автомобиль и при необходимости иметь под рукой источник энергоносителя (горючего газа), тепловую энергию которого можно преобразовать в электрический ток.

Область применения

Область применения газовых резаков весьма широка. Их используют везде, где нужно резать, паять или сваривать металл:

• на заготовительных участках машиностроительных и металлообрабатывающих заводов;
• на стройплощадках — от дачного домика до гидроэлектростанций;
• в автосервисе;
• на судостроительных верфях;
• в оборонной и аэрокосмической промышленности;
• при разборке старых металлоконструкций ;
• в производстве электроники и радиотехники;
• в ювелирном деле;
• на художественных промыслах.

Кроме того, газовый резак может стать вашим надежным и производительным помощником в домашней мастерской

Газогенератор для автомобиля

Установка, вырабатывающая древесный газ для машины, должна иметь небольшой вес и размер. Но в то же время металл должен быть достаточной толщины, иначе быстро прогорит.

Особенно тщательно должна быть продумана система фильтрации. Так как твердые частички сажи быстро уничтожат зеркало цилиндров двигателя.

Если по всем правилам сделана система фильтрации – он не будет вреден для ДВС! Газ на выходе получается высшего качества, октановое число соответствует 100 бензину.

Двигатель, как правило, быстрее изнашивается не из-за состава газа, а потому, что ему приходится работать на повышенных оборотах, чтобы быстрее шел процесс горения.

Для установки газогенератора на автомобиль своими руками необходимо найти для него подходящее место. На грузовиках это обычно за кабиной. На легковых либо в багажнике, либо навешивается сзади, или размещается в отдельном прицепе.

Прицепная газогенераторная установка имеет свои преимущества:

• Возможность отцепить установку и использовать автомобиль на бензине.
• Легко транспортировать и использовать агрегат для других нужд.
• Не отбирается полезное место от автомобиля.
• Проще производить ремонт.
• Место для хранения запаса топлива.

Кочки и ухабы на дороге пойдут газогенератору на пользу, поскольку дрова встряхиваются и перемешиваются, а значит, лучше горят!

Монтаж

Газ, вырабатываемый установкой, ядовит и не имеет запаха. Поэтому автомобиль нельзя заводить в гараже, как вариант, он запускается на бензине и лишь позже переключается на газогенерацию.

• Все монтажные работы нужно проводить вне жилых строений.
• Специальная мастерская для работ должна иметь хорошую вентиляцию.
• Соединение трубопровода должен выполнять профессионал – утечка может дорого стоить!
• Если газогенераторной установкой планируется отапливать дом, монтируется система отвода дыма.
• Под установкой делается несгораемое основание. Не допускается расположение топочной камеры вблизи стен из горючих материалов.

Расчёт параметров

Расчёт твердотопливного отопительного прибора имеет целью определить две величины: объем топки, с помощью которого можно будет обеспечить требуемую мощность, и размеры поперечного сечения дымохода. Рассмотрим обе части расчёта детально и в привязке к выбранной нами печи.

Объём топки и мощность отопительной печи

Оценить приблизительно производительность твердотопливной печи по теплу достаточно просто. Предположим, объем её топки составляет Vт = 50 л.

Объем помещающихся в неё дров рассчитаем по формуле: Vд = Vт * Кз.

Где Кз — коэффициент заполнения топки, обычно принимают Кз = 0,63.

Следовательно, Vд = 50 * 0,63 = 31,5 л.

Следующим шагом определяют массу дров. Для этого нужно знать их плотность — она зависит от разновидности древесины:

• сосна — 470 кг/м3;
• берёза — 600 кг/м3;
• бук — 620 кг/ м3;
• дуб — 650 кг/ м3.

Массу дров вычислим по формуле: М = Vд * р.

Где р — плотность древесины.

Если расчёт выполняется, к примеру, под дубовые дрова, то М = 0,0315 * 650 = 20,5 кг.

Количество тепловой энергии, которое получится при сжигании этой массы дров, вычислим по формуле: Q = М * 0,8 * Т * КПД.

Где 0,8 — данное число показывает, какая часть топлива сгорает полностью (80%);

Т — удельная теплотворная способность топлива, МДж/кг:

• дуб — 20 МДж/кг;
• бук — 15,5 МДж/кг;
• берёза — 16,5 МДж/кг;
• осина — 18,2 МДж/кг.

КПД — КПД печи: для рассматриваемого здесь агрегата КПД можно принять равным 75%.

Тогда: Q = 20.5 * 0.8 * 20 * 0.75 = 246 МДж.

Для определения мощности отопителя воспользуемся формулой: W = Q / t.

Где t — время горения одной топливной закладки, с. В обычном режиме такая масса дров будет гореть чуть дольше 2 часов, следовательно, принимаем t = 8200 с.

Тогда W = 246 * 1 000 000 / 8200 = 30 000 Вт = 30 кВт.

Но такой расчёт применим к традиционным печам, в которых топливо сжигается обычным способом. В теплогенераторах длительного горения режим несколько иной, да и время сгорания топлива может меняться, поэтому приведённая здесь методика зачастую даёт большую погрешность.

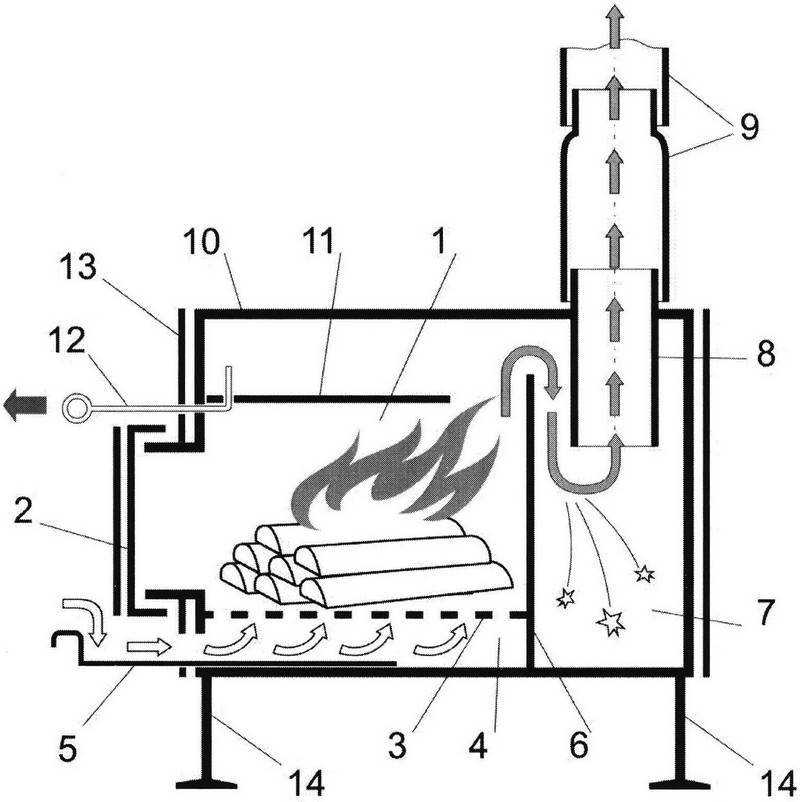

Печь, которую в данной статье предлагается сделать своими руками, будет иметь топку объемом 112 л. Тогда ее мощность составит примерно 112 * 0,205 = 23 кВт. Полезный объём составит примерно 70–80 л.

Учитывая, что средняя длина полена составляет примерно 40 см, длину топки примем равной 46 см. Тогда ее ширину и высоту можно принять равными, соответственно, 36 см и 25 см.

При таких размерах печь будет весить около 150 кг.

Время работы без перезаправки топлива составляет 10 – 12 часов для древесины и около 24 часов для угля.

Определение размеров поперечного сечения дымохода

Требуемая площадь сечения дымохода зависит от мощности подключённого к нему теплогенератора. Соотношение этих величин приведено в СНиПе, посвящённом организации систем отопления, вентиляции и кондиционирования:

• для установок мощностью до 3,5 кВт сечение дымохода должно иметь размеры не менее 140х140 мм;
• при мощности от 3,5 до 5,2 кВт — 140х200 мм;
• от 5,2 до 7 кВт — 140х270 мм;
• свыше 7 кВт — 270х270 мм.

В случае подключения теплогенератора к круглой стальной трубе площадь её сечения должна быть такой же, как у прямоугольных дымоходов, перечисленных в СНиПе. Следовательно, для нашей печи с её мощностью в 23 кВт минимальная площадь сечения круглого дымохода равна 27 х 27 = 729 кв. см, то есть его диаметр должен быть не менее 30,5 см.

Схема силовой установки и инструкция создания

Если желание создать газовый генератор своими руками побеждает любые опасения, перед началом работы нужно разобрать схему установки, а также позаботится о подготовке составляющих частей. Итак, рассмотрим, как создать газогенератор горизонтального и вертикального типа. Принципиального отличия в конструкциях нет, однако, способ генерирования газа все же имеет свои особенности.

Газген 100 кВт., изготовленный самостоятельно

https://youtube.com/watch?v=5xTktvW1AmQ

Вертикальный газогенератор

Схема силовой установки показана на картинке. Вертикальным называется, потому что в процессе горения выделяемый газ поднимается вертикально вверх, откуда происходит его забор по трубе к фильтрам и радиатору. Как видим, собрать конструкцию несложно.

Для этого потребуется:

1. Металлическая бочка – будет служить топкой для сжигания топлива (кокса, угля или древесины), а также совмещать другие элементы:

• топка – располагается в самом верху, служит для процесса сгорания топлива, имеет герметичную крышку;
• колосниковая решетка – располагается внизу, куда выпадают отходы от переработанного топлива – зола и пепел;
• воздухораспределитель – находится вне корпуса, подает кислород, усиливающий горение;
• патрубок – служит газоотводом и распределителем его в очистительный отсек (фильтр).

1. Радиатор – охладит полученный в результате пиролиза газ.
2. Два фильтра – один потребуется для очистки подаваемого кислорода в топку (именно кислород позволяет увеличить температуру горения до 1000 °С), другой же фильтрует непосредственно получаемый газ, очищая его от смол, примесей и продуктов распада.
3. Вентилятор – можно обойтись и без него, однако его цель – охлаждение конструктивных деталей, нагреваемых во время процесса горения топлива.
4. Трубы – необходимы для соединения всех частей газогенератора между собой.

При работе может потребоваться сварочный аппарат, а также навыки по работе с ним. Газогенератор может работать не только на коксе и древесине, но и на навозе, что значительно удешевляет его стоимость.

Когда все нужные детали собраны, можно приступать к сборке, следуя следующей инструкции:

1. Собираем корпус – берем или готовую металлическую бочку или варим ее из листового металла. На дно устанавливаем колосники, по типу обычной угольной печи. Большую часть будет занимать топка, где будет происходить процесс горения и пиролиза (разложение древесного угля на газ и смолы). Топку закрываем герметичной горловиной, отделяемой ее от корпуса. Устанавливаем воздухораспределитель за пределами корпуса так, чтобы подаваемый кислород не мог проникать обратно (понадобиться односторонний клапан).
2. Устанавливаем радиатор и фильтры.
3. Соединяем конструктивные части, как показывает чертеж.
4. Пробуем на практике получившееся изобретение.

Устройство может использоваться как на открытой местности, так и в цокольных этажах помещений. С его помощью можно не только обеспечивать дома переменным током, но и выполнять другие работы по дому.

Сюжет «Главной Дороги» об изготовлении газгена

Горизонтальный газогенератор

Газогенератор на дровах своими руками имеет свои особенности. Отличается по способу выведения газа, который перемещается в нижней части корпуса горизонтальными потоками.

Наиболее подходящим топливом являются дрова и прессованные опилки. Устройство силовой установки немного проще: корпус с бункером горения, колосниками, воздухораспределителем и газоотводом располагаются на одной линии. Итак, для того, чтобы сделать газовый генератор горизонтального типа, необходимо подготовить:

• Корпус, в который будут помещены бункер, воздуховод и газораспределительная камера.
• Камера сгорания, оснащенная герметичной горловиной.
• Фильтры, где будут оседать продукты сгорания топлива, давая на выходе чистый газ.

Принцип сборки идентичен вертикальному газогенератору, поэтому если возникнут сложности, рекомендуется воспользоваться подсказками видео ресурсов, где подробно рассказывается о каждом шаге создания агрегата.

На видео показано изготовление газогенератора своими руками

Устройство и изготовление газогенератора

Рассмотрим подробнее устройство газогенератора. Помимо корпуса, внутри которого располагается основная часть элементов, конструкция включает:

• бункер (камера для загрузки топлива);
• камеру сгорания (именно там происходит процесс тления древесины при высоких температурах и с минимальной подачей воздуха);
• горловину камеры сгорания (здесь происходит крекинг смол);
• воздухораспределительную коробку, оснащенную обратным клапаном;
• фурмы (калибровочные отверстия, за счет которых распределительная коробка сообщается со средней частью камеры сгорания);
• колосниковую решетку (служит опорой для тлеющего топлива);
• загрузочные люки, оборудованные герметичными крышками (люки в верхней части требуются для загрузки топлива, в нижней – для очистки агрегата от накопившейся золы);
• отводящий патрубок (по нему выходит горючий газ и попадает в приваренную трубу газопровода);
• воздушный охладитель (в виде змеевика);
• фильтры для очистки смеси газов от ненужных примесей.

Схема газогенератора может включать систему сушки топлива. Чтобы пиролиз шел эффективно, дрова должны быть сухими. Если часть газопровода будет проходить по кольцу вокруг камеры загрузки топлива (в промежутке между стенками этой камеры и корпуса), сырые дрова успеют подсохнуть до попадания в камеру сгорания. Это заметно увеличит КПД установки.

Корпус газогенератора из металлической бочки, сверху которой уголками и болтами крепится труба на уплотнитель, а изнутри на болтах крепится пропановый баллон

Перед тем, как сделать газогенератор, необходимо найти информацию о подходящей модели устройства и подробные чертежи с указанием размеров всех элементов.

Особое внимание уделяется выбору материалов для каждого из элементов конструкции. Газогенератор может иметь прямоугольную или цилиндрическую форму – корпус обычно сваривают из листового металла или используют металлическую бочку. Днище и крышка должны быть выполнены из стального листа толщиной от 5 мм

Днище и крышка должны быть выполнены из стального листа толщиной от 5 мм.

Бункер, который крепится болтами внутри корпуса, должен быть выполнен из низкоуглеродистой стали. Камера сгорания – из жаропрочной стали, можно использовать пустой баллон из-под сжиженного пропана.

Газовый баллон устанавливается внутрь бочки и крептся болтами к её верху

Крышку бункера следует оборудовать надежным уплотнителем из жаропрочного материала (асбестовый шнур с графитовой смазкой). Между горловиной камеры сгорания и корпусом прокладывают огнеупорный изолятор (асбестовый шнур или аналогичный по свойствам материал). Металлическую решетку колосников удобнее сделать съемной, из арматурных прутьев, чтобы было удобнее очищать камеру сгорания.

На болты крептся труба сверху бочки

Воздухораспределительная коробка с обратным клапаном на выходе устанавливается вне корпуса, перед ней можно смонтировать вентилятор, нагнетающий воздух, для повышения КПД агрегата при работе на свежесрубленных дровах.

Нагнетающий вентилятор, помогающий повысить КПД

В качестве змеевика воздушного охлаждения некоторые умельцы приспосабливают стальной или биметаллический радиатор. Смеситель, проходя через который очищенный горючий газ смешивается с воздухом, оснащается вентилятором.

Выбирая материалы для стационарной установки, предназначенной для выработки электроэнергии для домашних нужд, упор делается на надежность и доступность. Если требуется изготовить газогенератор для автомобиля, предпочтение стоит отдать нержавеющей стали – это сделает агрегат более легким и компактным. Но использование нержавейки заметно удорожает конструкцию.

Вывод

Компактный газовый генератор на дровах пригоден для установки на грузовом или легковом автомобиле. Агрегат для локальной электростанции можно установить в подвале дома, в хозяйственной постройке или при необходимости устанавливать на улице либо под навесом (когда требуется обеспечить электроэнергией какое-либо стационарное электрооборудование).

Принципиальный вопрос – правильная работа газового генератора. Чтобы агрегат функционировал с высоким КПД, необходимо тщательно отрегулировать уровень подачи воздуха (с учетом влажности топлива), интенсивность отвода газов и т.д. Изготавливать газогенератор желательно по профессиональным чертежам, с соблюдением всех размеров и пропорций.

Видео по теме:

https://youtube.com/watch?v=MF_ABzCPJ80
