КАК ВЫБРАТЬ МИКРОФОН ДЛЯ ВИДЕОНАБЛЮДЕНИЯ

Если со встроенными все понятно (что производитель установил, то и используем), то внешние микрофоны для видеонаблюдения дают пользователю свободу выбора. Есть несколько критериев, которыми следует руководствоваться, покупая аудиоустройство.

Габариты.

Здесь все зависит от выбранного места установки и назначения устройства. Идеально, конечно, если микрофон получит хорошее техническое оснащение и миниатюрные размеры. Чем он меньше, тем его легче спрятать.

Чувствительность.

От нее зависит, на каком расстоянии будет хорошо слышен звук. Логично, что чем выше чувствительность, тем дороже микрофон для систем видеонаблюдения и качественнее звук. «Продвинутые» модели могут похвастаться отличной слышимостью на десятки метров.

Оптимально приобретать микрофоны, которые имеют встроенный фильтр помех, чтобы речь человека не перебивалась посторонними шумами. Полезным дополнением может стать возможность настройки чувствительности устройства, что позволит использовать его в самых разных условиях.

Давайте для наглядности рассмотрим несколько популярных моделей наружных микрофонов для видеонаблюдения. В 90% случаев при покупке вам посоветуют решения «Шорох» (особой популярностью пользуются Шорох-7 и 8). Оба имеют миниатюрные габариты, что позволяет применять их для скрытой записи.

Корпуса выполнены из особых сплавов металла, которые подавляют посторонние шумы. Подходят для установки внутри помещений, не выдавая своего присутствия. Обойдется такой микрофон в 600-800 рублей.

Похожим решением является Stelberry M50. Он отличается от Шороха более широкими возможностями. Благодаря стараниям производителя звук можно не только передавать, но и записывать. Специальная обработка избавляет его от всех посторонних шумов, делая четким и громким.

Серьезным недостатком является ограниченность температуры, при которой может функционировать микрофон.

Если с высокими проблем не возникает, то низкие температуры выводят устройство из строя. Стоимость составляет порядка 1500-2000 рублей.

Для тех, кому важно великолепное качество звука и работа в любых условиях, даже самых экстремальных, доступно решение AXIS. Данный модельный ряд по всем показателям превосходит большинство современных внешних микрофонов для видеонаблюдения, обеспечивая скрытую установку и качественную запись

Однако стоимость устройств этого производителя может превышать 10000 рублей. Это уже для профессиональных систем с высокими требования к параметрам аудиоканала.

* * *

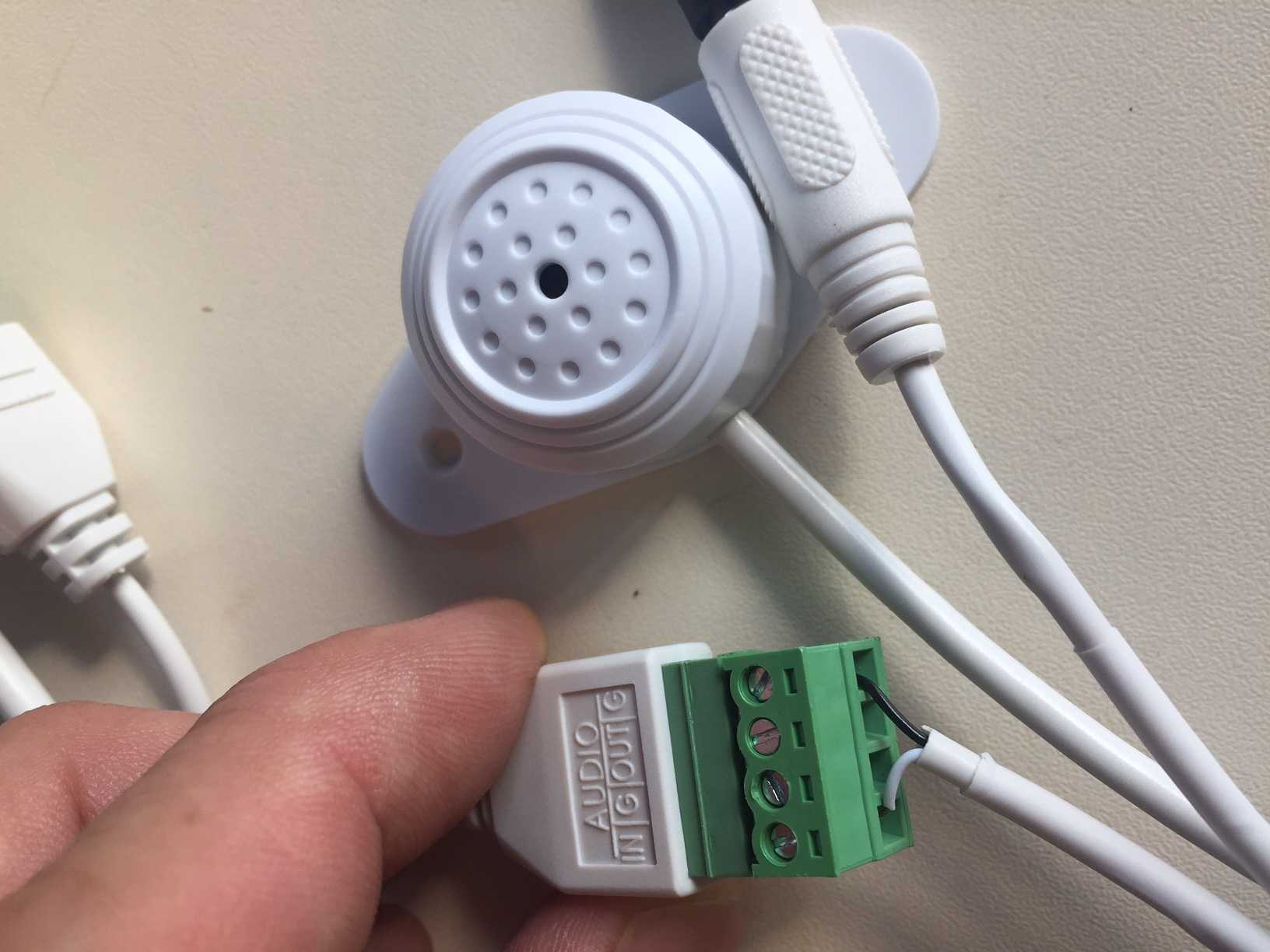

Подключаем внешний микрофон к IP-камере

Сегодня многие видеокамеры систем видеонаблюдения оборудуются встроенными микрофонами, которые позволяют записывать звук. Довольно часто это весьма полезная функция, так как можно не только видеть происходящее в зоне обзора камеры, но и слушать окружающую обстановку.

Но что делать, если у вас камеры без встроенных микрофонов? В этом случае можно подключить внешние устройства записи звука. Их можно приобрести отдельно от системы видеонаблюдения и установить вместе с камерами.

Для начала нужно четко знать, какие микрофоны вам понадобятся

При покупке необходимо обращать внимание на следующие параметры:. 1

Чувствительность микрофона. От этого параметра зависит качество звука и возможность различать даже незначительные по громкости голоса и другие важные звуки, например звон разбившегося стекла или тихие шаги крадущегося человека

1. Чувствительность микрофона. От этого параметра зависит качество звука и возможность различать даже незначительные по громкости голоса и другие важные звуки, например звон разбившегося стекла или тихие шаги крадущегося человека.

2. Функция регулирования чувствительности или другими словами высоты сигнала. Это позволяет настроить микрофон так, чтобы громкие звуки не оглушали владельца системы видеонаблюдения или оператора. Функция по сути позволяет снижать уровень громких звуков и увеличивать диапазон слабых звуковых волн.

3. Фильтр низких частот. Он позволяет исключить все шумовые помехи и посторонние шумы, издаваемые листвой в ветреную погоду, автомобилями, гулом голосов и т.д.

4. Наружный защитный кожух. Он не только снизить уровень помех и шумовую передачу, которая возникает сбоку или сзади от самого микрофона, но и защищает микрофон от попадания внутрь влаги, пыли и т.д.

С функциями микрофона разобрались, теперь переходим к подключению его к IP-видеокамеры.

Некоторые микрофоны RCA-разъём и чтобы подключить их потребуется провод с «тюльпаном», как показано на рисунке ниже.

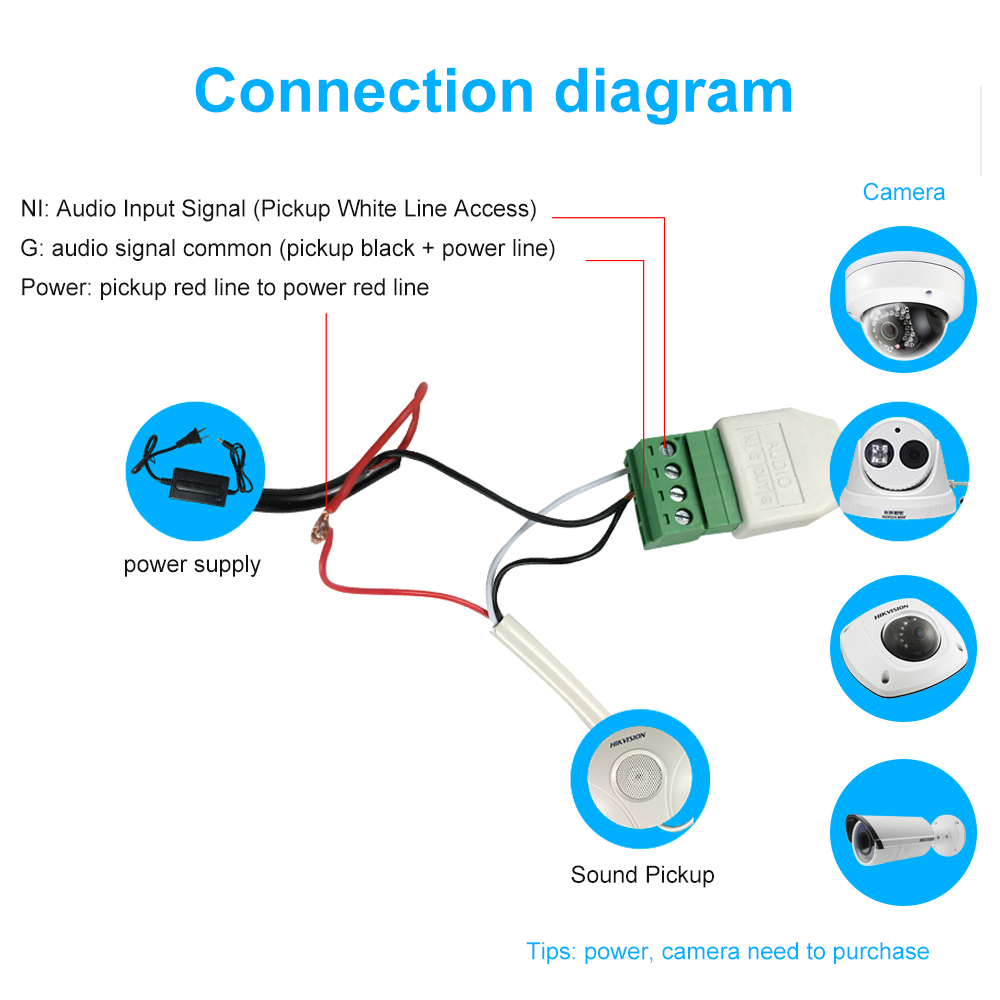

Само подключение микрофона к IP-камере делается так:

Приобретите кабель, аналогичный тому, который используется для монтажа ip-камеры. Кабель имеет три провода: красный для питания, жёлтый – для сигнала, чёрный провод является общим.
Красные провода камеры видеонаблюдения и микрофона соединяют между собой. Желтый микрофонный кабель присоединяют к коаксиальному кабелю IP-камеры.
Красный и черный кабели камеры и чёрный провод микрофона скручивают друг с другом.
Все места соединений нужно изолировать.
К блоку питания подключается коаксиальный кабель, и в конце RCA-разъём подсоединяется к звуковому входу на видеокамере.

Мультимедийный микрофон, обладающий высокой амплитудой сигнала. такой микрофон можно подключить к входу камеры видеонаблюдения, как показано на рисунке.

Подключение по данной схеме подробно рассказывается в видео:

Если нужно записывать звук на большом расстоянии, потребуется специальный модуль усилителя «ару». Он имеет питание в 12 Вольт, позволяя расширить передачу сигнала более, чем в десять раз.

Как видим, ничего сложного в подключении внешнего микрофона к IP-камере нет.

Ну и напоследок, напоминаем, что наша компания «Запишем всё» с 2010 года занимается проектированием монтажом, модернизацией и обслуживанием любых систем видеонаблюдения в Москве и Подмосковье.

Мы работаем быстро, качественно и по доступным ценам. Перечень услуг и цены на их вы можете посмотреть здесь.

Звоните +7 (499) 390-28-45 с 8-00 до 22-00 в любой день недели, в том числе и в выходные. Мы будем рады Вам помочь!

Источник

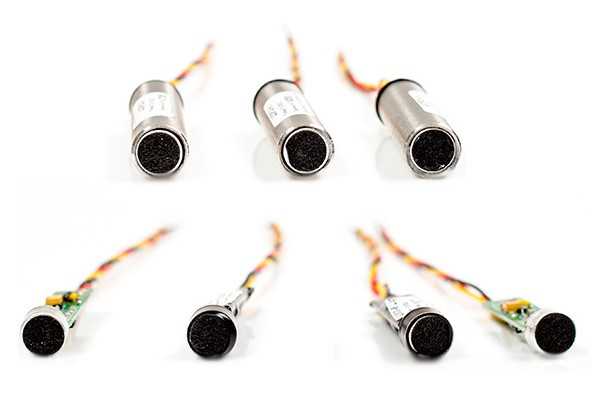

Обзор моделей микрофонов

На рынке охранных систем предлагается большое количество различных моделей микрофонов для камер видеонаблюдения. Они отличаются техническими характеристиками и стоимостью.

МВК-М022

Микрофон МВК-М022
обладает маленькими размерами и хорошей частотной характеристикой. Может быть интегрирован в любые электронные устройства имеющие напряжение питания 12 В.

Основные технические характеристики микрофона:

Напряжение питания – 9-14 В;
Потребляемый ток – 6 mA;
Диапазон воспроизводимых частот – 60-7000 Гц;
Размеры 43 Х 9 Х 7 мм;
Цена около 230 рублей.

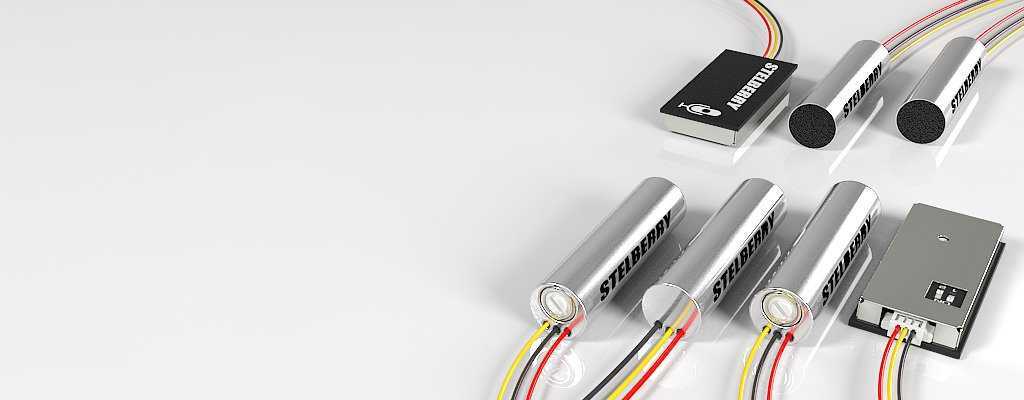

Микрофон Stelberry M50

Компактный микрофон STELBERRY M-50
представляет собой активную систему цилиндрической формы с быстродействующей АРУ и возможностью регулировки чувствительности.

Основные характеристики:

Напряжение питания – 7,5-16 В;
Диапазон частот – 270-4000 Гц;
Размеры 52 Х 10 мм;
Зона акустического захвата до 20 метров;
Цена – 1700 рублей.

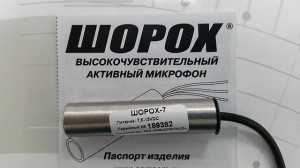

Шорох

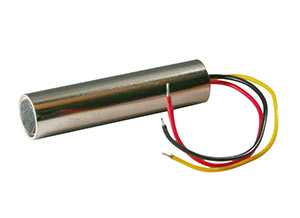

Семейство миниатюрных микрофонов «Шорох 1, 7, 8, 9»
представляет собой активные цилиндрические микрофоны для работы совместно с камерами видеонаблюдения.

Технические характеристики микрофонов «Шорох»

Напряжение питания – 5-12 В;
Полоса частот до 7000 Гц;
Дальность до 7 метров;
Цена – 400-950 рублей.

IP видеокамеры со встроенным микрофоном обладают очень развитым функционалом, но их стоимость на сегодняшний день имеет тенденцию к снижению. Так цифровая камера Beward BD 3570D стоит порядка 13 000 рублей, а многофункциональная камера RVi-IPC32MS-IR может стоить от 6000 рублей. Но если вам необходимо высококлассное качество звука, передаваемого с камеры, самым оптимальным вариантом будет приобретение недорогой цифровой камеры и подключение к ней отдельного микрофона.

С этим читают:

Зачем нужны ИК прожекторы для видеонаблюдения?

Блоки питания для камер видеонаблюдения

IP уровень защиты камер видеонаблюдения

Как выбрать камеру для видеонаблюдения?

Разновидности конструкций

Конденсаторный микрофон

Все виды миниатюрных микрофонов по принципу получения сигнала разделяют на конденсаторные и электродинамические.

В первом случае источником сигнала является металлизированная мембрана, служащая одной из обкладок конденсатора. При воздействии звука мембрана вибрирует, из-за чего изменяется наведённая ёмкость со второй (неподвижной) пластиной. Приёмник формирует сигнал.

Недостатками конденсаторных устройств являются:

значительные габариты для получения качественного звука;
высокая стоимость;
неработоспособность в уличных условиях;
невозможность подключения к недорогой фиксирующей аппаратуре из-за несоответствия параметров питания.

Электретные микрофоны относятся к виду конденсаторных и подходят для установки в комнатных условиях.

Электродинамический микрофон

Наибольшее распространение в системах наблюдения получили электродинамические приборы:

имеют невысокую стоимость;
подходят для использования в любых условиях окружающей среды;
работают на частотах, характерных для слуха человека.

Минусом является недостаточная чувствительность, что потребует наличия в схеме дополнительного усилителя.

Критерии выбора микрофона для камеры наблюдения

Микрофон «Шорох»

«Шорох»

Микрофоны, которые используются в системах видеонаблюдения, могут иметь следующие параметры:

Габариты;
Чувствительность;
Частотный диапазон;
Характеристика направленности;
Напряжение питания.

Поскольку современная камера видеонаблюдения имеет достаточно компактные размеры, то и микрофон должен быть миниатюрным. Так, например микрофон МВК-М02» имеет прямоугольную форму и размеры 25х9х7 мм, а цилиндрические микрофоны серии «Шорох» имеют размеры 35-47х10 мм.

Каждый микрофон, в зависимости от конструкции, может воспринимать и передавать определённую полосу частот. Для передачи речи вполне достаточно полосы 100 Гц – 8000 кГц, хотя современные модели имеют и более широкую полосу. Характеристика или диаграмма направленности определяет зону захвата микрофона. Наиболее распространённые модели микрофонов для видеонаблюдения имеют кардиоидную характеристику. Кардиоида напоминает рисунок сердца или карточный символ «черви», только без острия. Такой микрофон равномерно воспринимает все источники звука находящиеся в этой области, за исключением мёртвой зоны, которая находится сзади микрофона.

Если объект наблюдения находится достаточно далеко, и нет возможности установить микрофон достаточно близко, применяются направленные микрофоны. Его характеристика направленности напоминает сильно вытянутую петлю, поэтому источники звука, находящие сбоку, будут практически не слышны.

Активный микрофон для камеры видеонаблюдения обычно подключается к линии электропитания самой камеры, поэтому большинство таких микрофонов рассчитаны на напряжение питания 10-16 В. Исключение составляют микрофоны цифровых камер, которые подключаются к компьютеру через USB порт. Напряжение питания на разъёме составляет 5 В.

Важные нюансы

Прежде чем идти покупать микрофон определите свой бюджет. Есть отличные IP камеры, которые передают изображение и звук в обе стороны, т.е. не только случать, что говорят сотрудники, но и говорить им по громкой связи. Для таких камер важна скорость интернет-канала. Стоимость оборудования начинается от 7000 руб. и большинство их них для внутренних помещений.

Посмотрите обзоры камер:

Если бюджет у вас ниже, но нужен внешний микрофон, покупайте дешевые IP камеры с аналоговым входом. Такие камеры могут передавать аудио сигнал.

Камера RVC-6767E с разъемом для подключения микрофона

На примере недорогая видеокамера бренда RVC-6767E. К белому коннектору подсоединяем центральный провод от микрофона.

У аналоговых видеорегистраторов — на задней панели есть аудиовход.

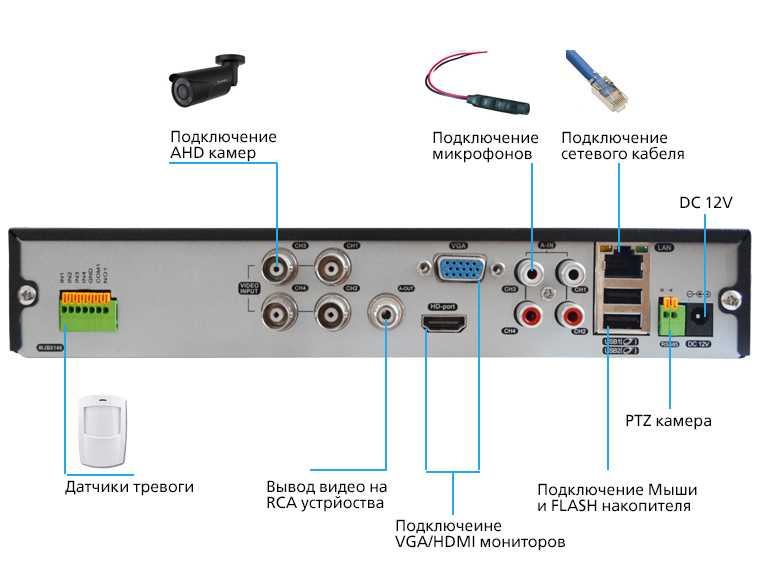

К гибридному видеорегистратору Elex H-8, можно подключить 8*AHD камер с разрешение 1080P, может работать в режиме AHD/аналог + IP: (2*AHD 1080P + 2*IP 1080Р), (8*AHD 720P + 8*IP 720P), а также к нему можно подключить 8 IP камер с разрешением 8*720P

IP видеорегистратор передает сигнал по витой паре, поэтому о возможности передачи аудио сигнала вы узнаете из технических характеристик или от поставщика оборудования.

Как паять микрофон

Структурная схема приведена выше, но не для всех она понятна. К сожалению, все микрофоны я распаял и придется начертить наглядную схему, без видео.

Схема подключения микрофона к IP камере. Берем провод витой пары примерно 0,1-0,5 метра (в зависимости от места установки микрофона) и паяем

Определитесь с качеством микрофона. Если помещение маленькое и не шумное покупайте

Виды микрофонов МК-1 — 2-3 метра, Шорох- 7 действует до 7 метров и имеет шумодаваление, но и стоит в 2-2,5 раза дороже

Как видите ничего сложного, нужно просто все провода соединить последовательно в один пучок. Помните, самое лучшее соединение — паянное.

Нужна профессиональная консультация по подбору оборудования?
Заказать обратный звонок
Задать вопрос в чате

Фильтр

Лидер продаж

Микрофон МИК-11м

399 р.

Активный микрофон Stelberry M-10

410 р.

Микрофон Stelberry M-20

520 р.

Фильтр питания Stelberry MX-100

530 р.

Лидер продаж

Микрофон МИК-15

599 р.

Фильтр питания Stelberry MX-110

600 р.

Микрофон Stelberry M-30 c АРУ и с фиксированным коэффициентом усиления

870 р.

Защитный козырек STELBERRY S-005

930 р.

Блок питания Stelberry MX-200

960 р.

Проходной PoE сплиттер Stelberry MX-220 для питания внешнего микрофона

1 140 р.

Проходной PoE сплиттер STELBERRY MX-225 для питания внешних активных микрофонов

1 200 р.

Микрофон Stelberry M-40

1 300 р.

Микрофон Dahua DH-HAP100

1 390 р.

Микрофон Dahua DH-HAP120

1 790 р.

Микрофон Stelberry M-50

1 910 р.

Микрофон Stelberry M-60

2 180 р.

Проводная вызывная панель STELBERRY S-100

2 670 р.

Микрофон Dahua DH-HAP200

2 690 р.

Цифровой mems микрофон Stelberry M-70

2 820 р.

MEMS-микрофон STELBERRY M-65

3 020 р.

Нужна профессиональная консультация по подбору оборудования?
Оставьте заявку, и мы свяжемся с Вами в ближайшее время
Заказать обратный звонок
Задать вопрос в чате

К камерам, применяемым в системах видеонаблюдения, добавляют некоторые дополнительные устройства, позволяющие повысить эффективность комплекса безопасности. К таким устройствам относятся датчики движения, инфракрасная подсветка для работы видеокамер в ночное время и микрофоны. Микрофон, установленный вместе с видеокамерой, позволяет получить более информативную картину всего, что происходит в зоне, где эта камера установлена. Поэтому практически все модели регистраторов для комплексов видеонаблюдения кроме входов для подключения камер имеют так же аудиовходы для микрофонов.

Микрофон для камеры видеонаблюдения может иметь различную диаграмму направленности. Чаще всего используются устройства, имеющие диаграмму в виде кардиоиды, что позволяет фиксировать всё происходящее в любой точке помещения. Реже используются узконаправленные микрофоны. Как правило, все IP видеокамеры имеют чувствительный микрофон, который уже встроен в корпус. Для других типов камер наблюдения микрофон нужно приобретать отдельно.

Как подключить камеру видеонаблюдения к телевизору

Камеру видеонаблюдения можно подключить практически к любому телевизору – достаточно, чтобы в нём был RCA разъем, который называется еще композитным разъемом, или, по простому — «тюльпаном». Таким образом, попадают под это требование практически все импортные модели телевизоров, а также многие модели отечественного производства. Данный тип аналогового разъема популярен и используется для передачи аудио звука или видео сигнала как с различных устройств, так и на них. Многие используют этот разъем для подключения к телевизору DVD-проигрывателя, музыкальных колонок, видеокамеры и многих других бытовых электронных устройств. Кстати, если у вас есть видеокамера, вы можете использовать его в качестве тестовой камеры видеонаблюдения, чтобы ознакомиться на самом простом примере с работой видеосистемы и понять принцип подключения камер к устройству воспроизведения информации. Для этого вам надо подключить бытовую видеокамеру (в нашем случае она будет служить тестовым аналогом камеры видеонаблюдения) при помощи RCA разъема к телевизору.

Осуществить безошибочное подключение поможет вам расцветка RCA кабеля и разъема. Дело в том, что разъемы типа «тюльпан» имеет установленную цветовую комбинацию, состоящую из трех цветов – красного, желтого и белого. В бытовых системах для передачи видеосигнала используется желтый кабель, белый (или черный) и красный кабели – для передачи стерео сигнала на левый и правый канал соответственно (или для передачи монофонического аудио сигнала). В системах видеонаблюдения назначения RCA кабелей немного другое – по желтому кабелю передается видеосигнал, а красный и черный (белый) кабели передают питание (12 Вольт) на камеру видеонаблюдения и звук соответственно. Поэтому, если в аналоговой камере предусмотрено только два кабеля, то они предназначаются для передачи видеосигнала и питания камеры. Данная схема подключения предусмотрена для большинства камер видеонаблюдения, поскольку микрофон не является обязательной опцией для многих моделей камер.

Чтобы проверить правильность подключения, вам необходимо будет включить тестовую бытовую камеру в режим просмотра (или подать на аналоговую камеру видеонаблюдения питание). Что касается телевизора, то его необходимо включить и на нем выбрать необходимый AV (аудио-видео) канал, к которому уже выполнено подключение камеры наблюдения. Если вы все сделали правильно, то на экране телевизора появится изображение того, что «видит» объектив вашей камеры.

Итак, чтобы подключить камеру видеонаблюдения к телевизору, достаточно купить обычную аналоговую камеру видеонаблюдения (по стоимости она обойдется вам значительно дешевле IP камеры), запитать камеру напряжением 12В от блока питания и обеспечить правильность подключения вышеперечисленных устройств при помощи RCA кабеля (тюльпана).

Подключение видеонаблюдения к телевизору осуществляется для возможности просмотра происходящего с камер видеонаблюдения в реальном времени. Зачастую к телевизору (или монитору) камеры на объектах непосредственно подключаются в кабинетах руководства, на пульте охраны. Подключение к телевизору в домашних условиях также может быть удобным для просмотра информации с уличных камер видеонаблюдения.

Как подключить камеру видеонаблюдения к телевизору

Рейтинг статьи: 3 из 5

(по оценке 1133 пользователей).

53123

Схема подключения ip видеонаблюдения.

На следующем этапе осуществляется подключение регистратора к определённой зоне. Его чаще всего используют для подключения к камерам, регистратору видеонаблюдения, монитору.
После проделанных манипуляций программа обязательно предложит ввести название допускаются цифровые комбинации.
Далее необходимо прописать ip адреса, совпадающие с подсетью регистратора или локальной сети, но отличающиеся последним значением и присвоить камеру каждому каналу. На первом этапе осуществляется настройка всех видеокамер

Важно знать и то, как подключается видеокамера к телефону.
Возможно, место придется поменять. По сути, самые современные технологии формирования видеоизображений и новейшее сетевое оборудование позволяют создавать системы видеонаблюдения с безграничными возможностями.
Есть специальные провода, в которые уже встроен кабель, отвечающий за подключение питания

Что касается ресиверов, то далеко не все модели могут быть использованы. Подключение ip камеры к роутеру без видеорегистратора Выбор технологии 5 лет назад когда стоял вопрос выбора между аналогом и ip все старались уйти в сторону полноценной цифры, если позволял бюджет, ведь разрешение первых едва достигало 0. Это не критично.

Понимание системы

Для простых систем из одной камеры это будет нерентабельно, поскольку стоимость регистратора достаточно высока. Без дополнительного записывающего устройства запись происходящего вестись не будет. Плата захвата сигнала нуждается в ёмком канале связи и в значительном электропитании.

Такая труба стоит недорого и защищает кабель от механических повреждений. Выбор и прокладка кабеля Для установки камер применяются различные виды кабеля. Схема подключения видеокамеры к монитору с помощью компьютера Стоимость таких устройств также достаточно высока и не всегда оправдывает свое приобретение.

Настройка оборудования Основные материалы для видеонаблюдения Современные производители предлагают своим покупателям огромное разнообразие камер, которые обладают необходимой долговечностью и доступной ценой. Шаг шестой. Стоит отметить, что качество картинки будет довольно низким. Установите программное обеспечение, предусмотренное фирмой-производителем или выбранное вами.
Как подключить камеру видеонаблюдения к видеорегистратору. Видеонаблюдение своими руками.

Пароль

В обязательном порядке записывайте пароль от входа в систему на каком-нибудь бумажном носителе или в заметках на смартфоне.

Иначе в последствии придется вызывать профессионалов для сброса забытого пароля или еще хуже, отключать видеорегистратор или камеру и везти их в специализированный центр. А это всегда потерянное время и лишние затраты.

Также не используйте для пароля стандартные и самые элементарные наборы цифр или словосочетаний, если не хотите, чтобы хакеры получили доступ к вашим камерам и записям от них.

Кстати, сброс при помощи кнопочки Reset не всегда помогает.

Да и не на всех устройствах она присутствует.

Краткий обзор моделей микрофонов

МКУ-3П — трех проводной микрофон, питание 12 вольт. Записывает звук в полосе частот от 150 до 10000 Герц, имеет точную регулировку коэффициента усиления до 2000 раз. При использовании провода диаметром 0,5 миллиметров максимальное расстояние передачи сигнала 500 метров. Имеет защиту от переполюсовки.

Активные микрофоны серии Шорох (1, 7, 8). Миниатюрные устройства направленного действия до 10 метров. Расстояние передачи сигнала до 300 метров. Выходное номинальное напряжение аудиосигнала 250 мБ. Отношение сигнал-шум 64 db 0 5% корпус устройства полированного алюминия экранирует чувствительный сенсор от посторонних электрических наводок.

Электретный капсульный микрофон с ручной регулировкой коэффициента усиления в диапазоне 0…100 раз. Записывает аудиосигнал в полосе частот от 150 до 1000 Гц. Максимальное расстояние передачи аудиосигнала при сечении провода не менее 0,5 мм около полутора километров.

Источник

Разнообразие выбора и стоимости устройств

Цены на микрофоны, используемые вместе с камерами видеонаблюдения, пропорциональны основным параметрам этих устройств

Подбирая модели для комплектации систем безопасности, важно не упустить следующие нюансы:

Чувствительность микрофона. От неё зависит, на каком удалении и в каком диапазоне будет различима звуковая информация.
Интегрированный низкочастотный фильтр, способный поглотить весь фоновый шум от кондиционеров, холодильников, автотранспорта, а значит, в случае эксплуатации камеры подобных условиях.
Внешний защитный кожух, способный минимизировать уровни помех. Он послужит акустическим экраном, позволяющим снизить шум, исходящий с бокового или заднего направления от микрофона. А значит звук, расположенный впереди от камеры, запишется гораздо качественней.
Возможность регулировки чувствительности — ответственный момент, требующий особого внимания. Данные опросов, проводимых изготовителями среди пользователей, купивших подобные акустические приборы, свидетельствуют о том, что, используя регулятор уровня сигнала, возможно применять один микрофон в различных направлениях, в зависимости от нужд пользователя.

Понизить стоимость микрофона возможно, если не обращаться за помощью посторонних специалистов при их монтаже, а выполнить работы самому.

Способы подключения различных по конструкции коннекторов устройств показаны на видео.

Что необходимо для подсоединения видеокамеры?

Чтобы правильно подключиться к камере видеонаблюдения и получать качественное изображение, потребуются:

Соединительные кабели;
Блок электропитания.

Для подсоединения аналоговой камеры чаще всего используют коаксиальный кабель. Его подключают к камерам видеонаблюдения, к регистратору или монитору. Кабель необходимо выбирать более качественный. Качество соединительного кабеля влияет на работу системы при удаленном расположении приборов.

Питание к регистратору или камере можно подвести любым соединительным проводом. При этом все оборудование будет получать электропитание от одного источника. Лучше всего использовать провод, который содержит и кабель питания. Подключение кабеля к видеокамере осуществляется с помощью выводных проводов или разъемов. Для работы устройства необходимо программное обеспечение. Его выбор зависит от типа камеры, которая подключается к системе.

Процесс подключения аналоговых видеокамер

Чтобы подключить камеру наружного наблюдения, необходимо руководствоваться правилами, которые предусмотрены для установки внутреннего оборудования видеонаблюдения. Самыми распространёнными механизмами, которые подключают во многих линиях видеоконтроля, являются аналоговые видеокамеры (могут быть компактными). Аналоговые камеры содержат следующие разъемы:

Красный – для подключения блока питания;
Два RCA разъема (так называемые тюльпаны).

Разъемы RCA представлены двумя цветами:

Разъем желтого цвета предназначен для передачи видеосигнала;
Разъем белого цвета – для передачи аудиосигнала.

В зависимости от модели оборудования цветовая схема может отличаться. В качестве приемника видеоизображения может выступать любой монитор (телевизор).

Подключать камеру к монитору необходимо при помощи соединительного кабеля RCA в паре. Видеовыход от камеры необходимо подключить к видеовыходу телевизора, а аудиовыход подключается соответственно. Можно выбрать правый или левый аудиоканал. Классическая схема расположения проводов представлена таким образом:

Красный провод видеоустройства является плюсом;
Черный провод считается минусом;
Желтый кабель обеспечивает подачу видеосигнала.

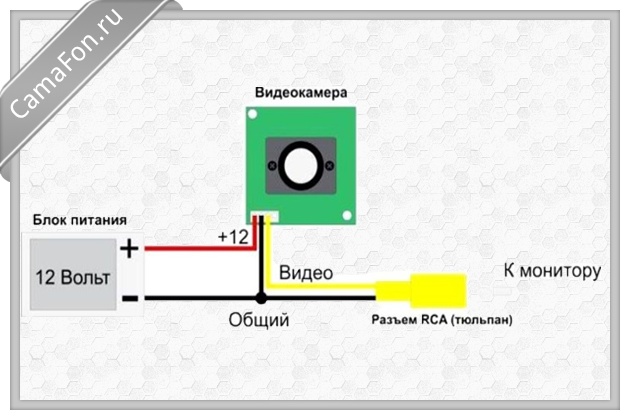

Схема подключения видеокамеры выглядит следующим образом.

Видеовыход соединяется с центральной жилой соединительного коаксиального кабеля. Плюс и минус подключаются соответственно. К противоположному концу кабеля прикручивается разъем RCA.

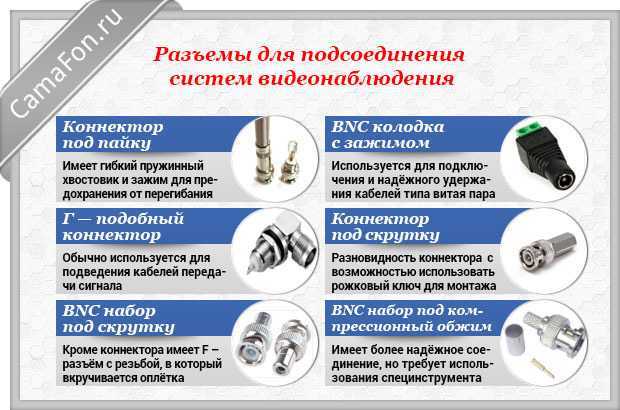

В последнее время в современном оборудовании чаще используются разъемы BNC.

Разновидности оборудования

Выпускают следующие виды микрофонов:

электродинамические;
конденсаторные.

Электродинамические модели преобразуют звуковые волны с помощью катушки индукции. Перемещение этого функционального элемента по центральной оси сердечника формирует слабый сигнал. Чтобы не применять усилитель, ограничивают длину соединительных проводов. Работоспособность микрофона обеспечивается без подключения к источнику питания.

Современные устройства создают чаще с применением конденсаторной схемы.

Эти микрофоны отличаются:

высокой чувствительностью;
компактностью;
широкой полосой пропускания.

Электродинамические микрофоны подключают к источнику постоянного напряжения 1,5-14 V. Можно приобрести модификацию с кабелем USB для подсоединения к стандартному порту (5V).

Кабель для подключения

На выбор провода для подключения устройства к видеорегистратору влияют несколько факторов:

Расстояние до микрофона. Если оно большое — возможна потеря качества.
Уровень электрических помех — мощная электроаппаратура может наводить шумы на протяжённые линии передачи.
Тип и состав аппаратуры (аналоговая или цифровая).

Коаксиальный кабель

В практике установки видеосистем наибольшее распространение получили несколько типов продукции:

Коаксиальный кабель предназначен для передачи сигнала на расстояние до 300 м. От помех защищает оплётка из проводов или фольги. На дистанциях до 50 м используют изделия с маркировкой РК-75-1,5, от 50 до 100 м — РК-75-2, от 100 до 300 м — РК-75-3. Импортные аналоги — RG-6, RG-59, RG-11.
Комбинированный кабель состоит из коаксиального провода и двух жил питания, скрытых единой оболочкой. Изделия удобно использовать в тех случаях, когда блок питания расположен в месте установки регистратора — прокладывают один провод. Обозначение КВК-2х0,35 расшифровывается как кабель для видеонаблюдения комбинированный с 2-мя жилами, сечением 0,35 мм2. Чем дальше до блока питания, тем толще выбирают жилы.
Многожильные провода содержат от 2 до 20 отдельных проводников, каждый из которых может быть одно- или многопроволочным. Для мест установки со спокойной электромагнитной обстановкой применяют кабели без оплётки.
Витая пара передаёт сигнал на расстояние до 1000 м. Различают провода UTP без экранирующей оплётки. FTP с общей для всех проводов оболочкой из фольги. STP — помехозащищённый вариант, в котором каждый провод скрыт под отдельным экраном.

Использование платы видеозахвата

Одним из наиболее распространённых способов подключения аналоговых камер к ПК является приобретение специальной платы захвата видео. Что потребуется проделать в процессе:

приобрести подходящую плату видеозахвата. В ней обязательно должны присутствовать «тюльпаны» для подключения разнообразных аналоговых устройств.
установить видеокамеру (или несколько камер) в наиболее удобном месте.
подключить камеру к карте захвата соответствующим проводом.
установить драйвера и программное обеспечение, идущие в комплекте с платой. В случае отсутствия таковых ПО потребуется скачать с официального сайта производителя.
вывести картинку на монитор компьютера через установленные приложения.

После этого изображение со всех подключенных видеокамер будет записываться на жёсткий диск компьютера.

Подключение через USB

Напрямую выполнить такое подключение невозможно, поскольку USB является исключительно цифровым разъёмом, и аналоговый сигнал по нему не передать. Поэтому у пользователей ноутбуков и моноблоков, на которые нельзя установить внутреннюю плату захвата видео, остаётся использовать внешнюю плату видеозахвата (подключаемую непосредственно по USB).

Настройка внешней платы видеозахвата и подключение камер точно такое же, как с внутренним девайсом. Практически никаких различий нет.

Микрофон для камеры наблюдения – как выбрать

Специалисты советуют выбирать для применения в охранных системах внешние микрофоны. Объясняется это очень просто. Места для монтажа видеокамеры и микрофона обычно принципиально различны.

Обычно видеооборудование должно находиться на достаточно большом удалении от объекта наблюдения.

В закрытых помещениях их устанавливают на стен или непосредственно на потолке.При оснащении камеры встроенным микрофоном для наблюдения при таком расположении он попадает в зону, где суммируются звуки, поступающие от различного оборудования, расположенного в контролируемой зоне.

Поэтому аудио получится некачественным и будет требовать сложной обработки. В то же время направленные системы использовать тоже не стоит, так как они имеют довольно большие размеры и к тому же высокую стоимость.

Конечно, улучшить качество звучания можно было бы при использовании стереофонического микрофона. Но в видеорегистраторах отсутствуют двухканальные системы записи звука. Поэтому рассматриваемый выше метод не используется в микрофонах для систем наблюдения.

Вот и получается, что лучше всего выбирать наружный микрофон и располагать его на максимально близком расстоянии к объекту. Хорошо если это будет активный прибор, так как он оснащается предусилителем для сокращения искажений и помех.

Лучшая модель — какая она

Чтобы выбрать необходимое оборудование нужно изучить его технические характеристики и рассмотреть при этом продукцию различных производителей. Так мы и сделаем. Начнем обзор с модели Шорох-7.

Это активный микрофон для видеонаблюдения со встроенным усилителем, имеющий миниатюрные размеры и используемый для видеонаблюдения.

Аудио сигнал, поступающий с него независимо от уровня шума в помещении, будет постоянного качества

Однако важно для получения чистого звука правильно выбрать место для установки

Кроме того, микрофон имеет встроенную функцию автоматического регулирования усиления, которая позволяет поддерживать высокое качество звучания. Акустическая дальность прибора достигает 7 метров, а маленький размер позволяет устанавливать его в скрытых системах видеонаблюдения.

Корпус устройства выполнен из алюминия, что позволило сократить уровень помех на внутреннюю схему микрофона для видеонаблюдения.

Еще один достойный внимания прибор – МВК-МО22. Он также имеет небольшие размеры, а в качестве чувствительного элемента в нем установлен маленький электретный капсюль. Микрофон этой марки может использоваться в комплексе с цифровыми и аналоговыми камерами.

Смотрим видео о модели МВК-МО22:

Использование в приборе двух проводной схемы подключения позволило значительно увеличить расстояние передачи сигнала, достигнув отметки в 1000 метров. Однако для работы на таких дистанциях нужно использовать экранированный кабель.

В комплекте с микрофоном для видеонаблюдения поставляется адаптер, позволяющий регулировать уровень выходного сигнала.

Однако не всегда необходима полная независимость микрофона от камеры. В таком случае можно использовать петличные модели. Одна из них – Audio-Technica ATR-3350. Это один из самых экономных вариантов при отличном качестве.

Длина кабеля у этого микрофона достигает 6 метров. При этом он имеет миниатюрные размеры и может быть закреплен на одежде при помощи крокодильчика. Питание прибор получает от батарейки таблетного типа, причем ее хватает на достаточно длительный срок. Стоимость такого прибора менее 30 долларов, что весьма скромно и доступно каждому.

Смотрим видео о данной модели:

https://youtube.com/watch?v=cwJ8o7Owz4k

Подведем итоги

Как видно из приведенных выше данных, все активные микрофоны достаточно работоспособны. Конечно, в некоторых моделях есть определенные нюансы в звучании

Здесь особое внимание следует обратить на экранирование сигнала, оно более ярко выражено у бескорпусных моделей. Но учтя все особенности можно выбрать модель, соответствующую вашим требованиям
