Калькулятор веса профильной трубы

Трубный калькулятор для расчета веса

Формула расчета удельного веса профиля довольно сложная в освоении, в ней учитываются следующие показатели:

1. Плотность материала;
2. Ширина и высота сечения профиля или его диаметр;
3. Толщину стенки;
4. Длину трубы;

Если вы используете нержавеющие трубы из стали, то можете использовать для расчетов таблицы выше, просто умножая длину трубы в метрах на удельный вес 1 погонного метра, который указан в таблице, напротив типоразмера профиля.

Если вы решили приобрести оцинкованный профиль, алюминиевый профиль или медные профильные трубы, то вычислить удельную массу можно используя специальный калькулятор. В нем можно выбрать материалы, например нержавеющую сталь, ввести размеры и рассчитать вес трубы, толстостенная она или с тонкой стенкой, так же можно ознакомиться со значениями из справочника. Здесь же можно произвести расчет плотности материала.

К сожалению, в данном калькуляторе нельзя вычислить сколько весят пластиковые трубы, в нем можно указывать только различные металлические материалы и вычислить их теоретический вес.

Классификация нагрузок

Одним из критериев классификации является время воздействия нагрузок. Виды таких нагрузок установлены СП 20.13330.2011. И они таковы:

• постоянные. То есть, не меняется ни вес, ни такой показатель, как давление, в течение достаточно долгого времени. Пример постоянной нагрузки: вес и давление элементов здания;
• временные, но длительные. Например, вес перегородок из ДСП;
• кратковременные. Это именно о том, о чем шла речь выше: о снеге, ветре и других природных явлениях;
• особые. Например, нагрузки от взрывов и ударов машин.

Таким образом, если на территории домовладения сооружается навес, то нужно учитывать ряд нагрузок:

• от снега и ветра;
• от возможных столкновений с авто.

На территориях, где бывают периодически землетрясения, нельзя не учитывать данный фактор. На таких территориях конструкции должны быть максимально прочными.

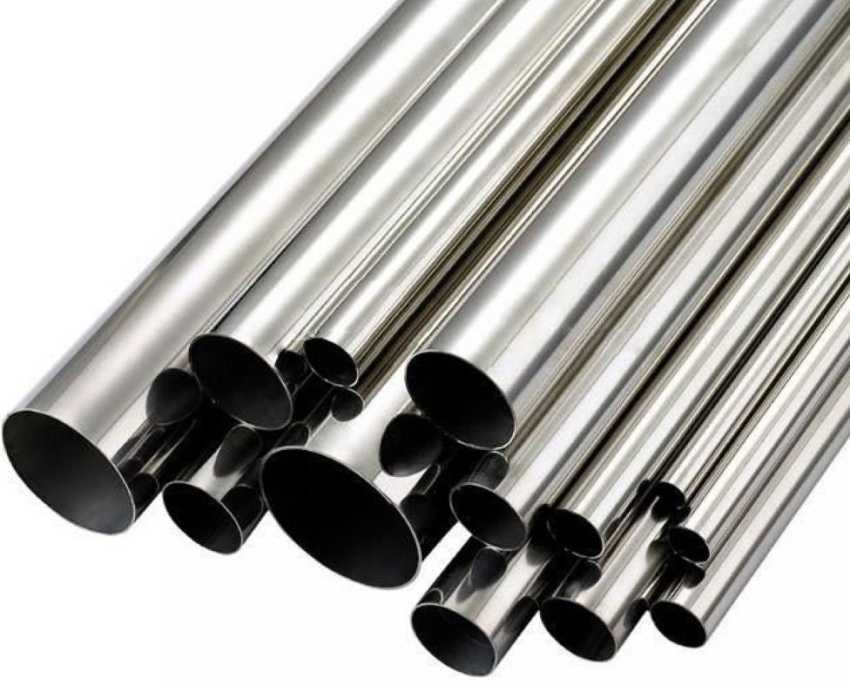

Расчет веса нержавеющей трубы: последовательность действий и особенности

Трубы, материалом изготовления которых служит нержавеющая сталь, отличаются от обычных стальных изделий тем, что они более резистентные к неблагоприятным эксплуатационным условиям. Например, они, в отличие от обычных стальных труб, имеют высокую сопротивляемость к ржавлению.

Как вычислить массу детали из нержавейки? Подобная операция не является очень сложной. Для определения удельной массы необходимо перемножить такие параметры, как плотность материала и объем. В свою очередь, для того чтобы вычислить объем изделия, потребуется умножить площадь поверхности детали на толщину стенки.

Рассмотрим, как определить вес трубы 57х57х3 мм из нержавейки, на примере. Расчет в этом случае включает в себя 3 этапа. Первая формула будет иметь следующий вид:

S = B х L х 4

Труба из нержавеющей стали отличаются тем, что они более резистентные к неблагоприятным эксплуатационным условиям

S – площадь;

B – ширина 1 стенки;

L – длина изделия;

4 – количество стенок.

Готовое уравнение с подставленными значениями выглядит так:

S = 57 х 6 х 4 = 1,368 м²

С помощью этого метода можно определить массу различных типоразмеров (например, вес труб 108, 120 или 150 мм). После вычисления площади нержавеющей детали можно приступить к следующему этапу. Второй шаг учитывает определение объема трубы. Для этого, как уже говорилось выше, необходимо перемножить площадь поверхности и толщину стенки:

V = S х t

V = 1,368 х 3 = 4, 104 м³

Для определения удельной массы трубы из нержавейки необходимо перемножить такие параметры, как плотность материала и объем

И, наконец, после вычисления объема изделия можно найти и его удельную массу. Для этого понадобится умножить фиксированную плотность стали, равную 7850 м³, на объем детали. Рассмотрим уравнение:

m = V х 7850

m = 4,104 х 7850 = 3,2 кг

Для определения массы трубы, изготовленной из нержавейки, существует и другой, более простой метод. Он подходит для круглых деталей. Чтобы провести вычисление, потребуется вычесть из наружного диаметра толщину стенки. Затем полученная разность умножается на толщину и фиксированное число, которое составляет 0,025 кг.

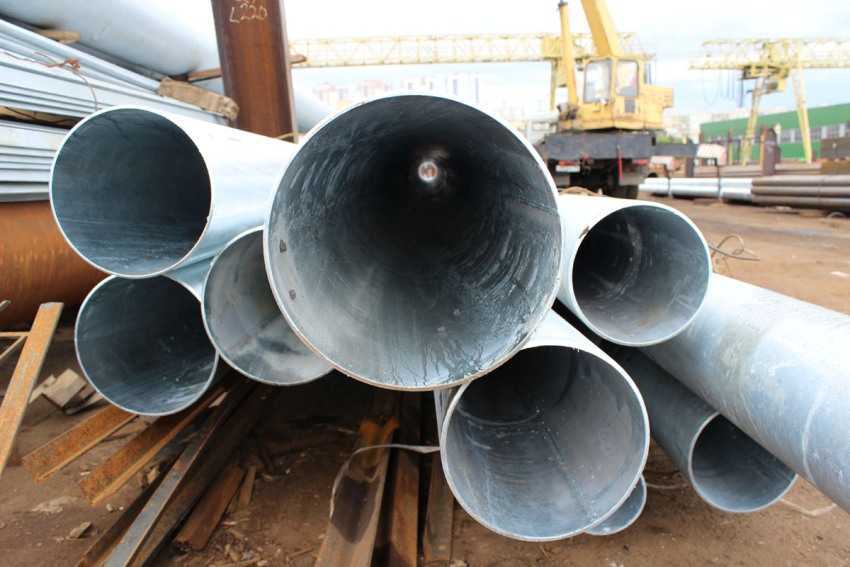

Определение массы круглых труб

Вне зависимости от выбранного варианта проведения расчетов потребуются такие данные:

• толщина стенки изделия;
• величина наружного диаметра;
• сечение – бывает разной формы;
• марка стали.

Последняя величина является постоянным параметром, а первую еще нужно вычислить.

Существует два способа, позволяющих это сделать:

1. Расчет объема листа, из которого формируется труба круглой формы.
2. Определение разности между объемами двух цилиндров – наружного и внутреннего.

Вариант первый. Чтобы узнать вес трубы по диаметру, равному 168 миллиметрам, и по 8-миллиметровой толщине стенки, в первую очередь вычисляют длину окружности.

Для этого задействуют формулу:

L = πхD — 3,14х0,168 =0,52752 м, где

D – диаметр;

Π – постоянная величина – константа.

Дальше определяют наружную площадь поверхности, умножая длину окружности одной единицы трубной продукции на ее длину согласно формуле:

S = 0,52752х1 =0,52752 м², где

S – площадь поверхности, которую имеет метр круглой трубы.

Потом следует узнать объем стали, которая использовалась при изготовлении этого изделия, умножив площадь поверхности на величину толщины стенки. Для расчета пользуются формулой:

V = SхW = 0,52752х0,008 =0,00422 м³, где

W – величина толщины стенки.

На завершающем этапе, чтобы посчитать вес трубы круглого сечения, нужно учесть плотность, которую имеет сталь. Этот параметр можно узнать в специальной таблице, и он равен, как уже говорилось, 7850 кг/м³. Плотность необходимо умножить на объем:

Р = 7850х0,00422 =33,13 кг.

Вариант второй. При расчете по этому методу нужно вычислить объемы внутреннего и наружного цилиндров. Прежде всего, следует узнать площади двух поверхностей – соответственно наружной и внутренней. Первая из них составит:

Sнар. = πхD — 3,14х0,168 =0,5278 м².

Для определения второй площади необходимо знать сечение внутреннего цилиндра, в данном случае это: 0,168-0,016=0,152 м.

Отсюда, внутренняя площадь:

Sвнутр. = 3,14х0,152=0,4773 м².

Дальше можно приступать к вычислению объемов цилиндров, используя несложные математические расчеты, в результате которых они составят:

• для наружного параметра — 0,5278×1=0,5278 м³;
• для внутреннего значения — 0,4773×1=0,4773 м³.

Разность между ними равна: 0,5278-0,4773=0,00505 м³.

В завершении расчета веса трубы стальной нужно только перемножить значение объема и плотности. В данном случае это будет: 0,00505×785≈39,6 кг.

Как рассчитывается вес трубы с необычным сечением

Иногда в строительстве используется продукция трубного проката не только с прямоугольным, квадратным и круглым сечением. Например, из изделий с овальным сечением изготавливаются разнообразные ограждения и перила. А в машиностроении они нашли широкое применение при создании радиаторов охлаждения и разнообразных гидравлических систем.

Для просчета веса труб с сечением необычной формы нужно знать марку стали, из которой они произведены

Для расчета веса трубы с необычным сечением, необходимо воспользоваться следующей формулой:

             P = ρ*X*L,

где P масса изделия; ρ — плотность материала; X – площадь сечения; L – длина единицы трубного проката.

Эта формула пригодится для изделий с любым сечением. Чтобы понять, соответствует ли указанным в заказе требованиям полученная продукция, достаточно выбрать из партии проката несколько образцов, измерить и подсчитать.

Точность расчёта массы труб стальных этим способом составляет  процентов. Конечный результат зависит от многих факторов, в числе которых состав стали, степень коррозии металла, однородность толщины стенок, даже влажность воздуха, не говоря уже температуре окружающей среды. Поэтому, чтобы получить более точное значение веса металлической трубы, по крайней мере, необходимо уточнить марку стали и при проведении вычислений в формулу подставлять именно её плотность (удельный вес). Для измерений рекомендуется использовать инструмент поточнее рулетки, особенно при замере толщины стенки.

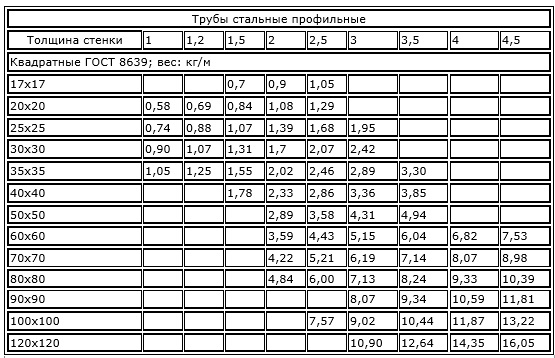

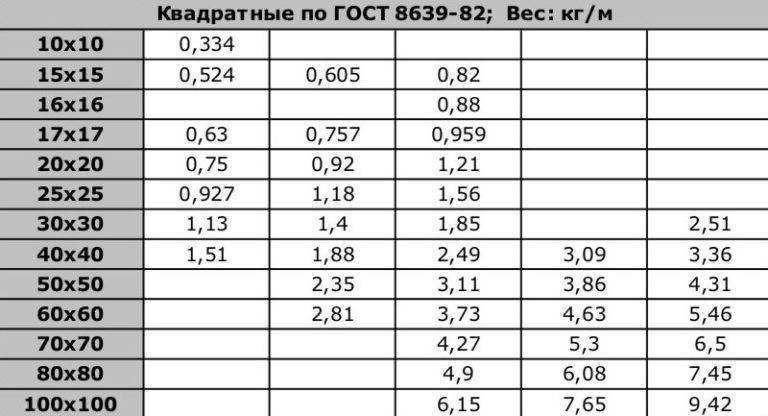

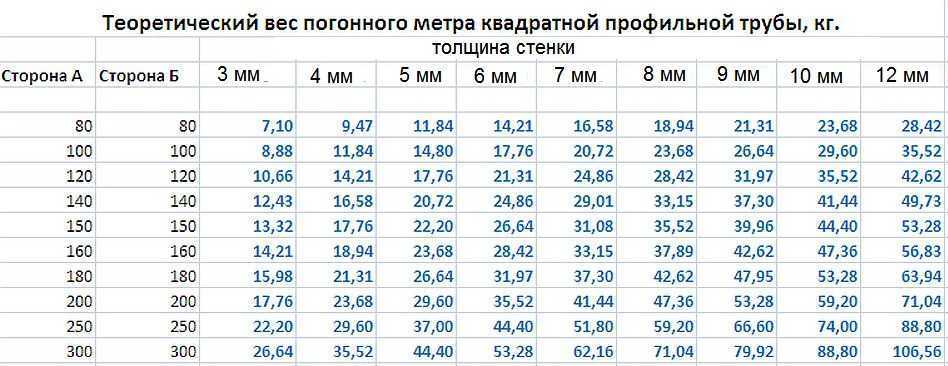

Вес трубы стальной профильной таблица.

Углеродистая сталь (7850 кг/м³)Вес профильной трубы 120x120x5

Вес метра профильной трубы 120x120x5

m = 18.055 кг.

В тонне 55 метров профильной трубы 120×120

Вес профильной трубы 120x120x6

Вес метра профильной трубы 120x120x6

m = 21.4776 кг.

В тонне 47 метров профильной трубы 120×120

Вес профильной трубы 120x120x8

Вес метра профильной трубы 120x120x8

m = 28.1344 кг.

В тонне 36 метров профильной трубы 120×120

Вес профильной трубы 140x60x4 (60x140x4)

Вес метра профильной трубы 140x60x4 (60x140x4)

m = 12.0576 кг.

В тонне 83 метров профильной трубы 140×60

Вес профильной трубы 140x100x4 (100x140x4)

Вес метра профильной трубы 140x100x4 (100x140x4)

m = 14.5696 кг.

В тонне 69 метров профильной трубы 140×100

Вес профильной трубы 140x100x5 (100x140x5)

Вес метра профильной трубы 140x100x5 (100x140x5)

m = 18.055 кг.

В тонне 55 метров профильной трубы 140×100

Вес профильной трубы 140x140x4

Вес метра профильной трубы 140x140x4

m = 17.0816 кг.

В тонне 59 метров профильной трубы 140×140

Вес профильной трубы 140x140x5

Вес метра профильной трубы 140x140x5

m = 21.195 кг.

В тонне 47 метров профильной трубы 140×140

Вес профильной трубы 140x140x6

Вес метра профильной трубы 140x140x6

m = 25.2456 кг.

В тонне 40 метров профильной трубы 140×140

Вес профильной трубы 140x140x8

Вес метра профильной трубы 140x140x8

m = 33.1584 кг.

В тонне 30 метров профильной трубы 140×140

Преимущества и недостатки стального трубопроката

Мало какой материал по прочности можно сравнить со сталью, поэтому продукции из этого металлического сплава многие застройщики отдают предпочтение. О популярности трубных стальных изделий свидетельствует их широкий ассортимент, представленный в специализированных магазинах.

Изготавливают и реализуют трубный прокат из стали в погонных метрах. На складах данной продукции можно увидеть круглые, прямоугольные и нестандартной формы профили, которые продают как поштучно, так и связками.

Среди достоинств стальных труб следует отметить:

1. Механическую прочность. Данную продукцию используют при прокладке трубопроводов в тех случаях, когда они могут в процессе эксплуатации подвергаться извне значительным механическим воздействиям. Трубы из стали считаются лучшим выбором при обустройстве магистрали для транспортировки жидкостей под очень высоким давлением.
2. Доступную стоимость. Трубная продукция не относится к дешевым стройматериалам, но из подобных изделий она не самая дорогая. При этом удельный вес трубы не имеет определяющее значение.
3. Широкий ассортимент арматуры. Если при создании водопровода из полипропиленовых изделий фитинг нужной формы иногда непросто отыскать, то железные уголки и тройники всегда имеются в наличии в строительных магазинах;
4. Незначительный линейный коэффициент расширения. Такая величина этого параметра играет большую роль в тех случаях, когда магистраль трубопровода планируют помещать в стяжку или покрывать ее слоем штукатурки. Это означает, что при нагреве труб на финишном покрытии не возникнут трещины.

Недостатки трубопроката из металла:

1. Трудоемкость проведения монтажных работ и разборки.
2. Подверженность коррозийным процессам.
3. Уменьшение в процессе эксплуатации внутреннего просвета.
4. На всех этапах проведения строительных работ, начиная от доставки товара и вплоть до прокладки трубопроводов, вес трубы металлической за метр будет иметь для застройщика большое значение.

Пример расчета веса стальной трубы профильной

На рынке присутствуют стальные изделия не только круглые, но и с квадратным, а также прямоугольным сечением. Сначала поговорим о том, как узнаётся вес трубы  квадратного профиля.

Формула для расчёта выглядит так:

P = (L — S_ст)*S_ст*0,0316.

Здесь: P вес одного метра стального трубного проката; L – размер стороны; Sст. – толщина стенки; 0,0316 – это постоянный коэффициент, найденный эмпирическим путём.

Например, если L=33,5 мм, Sст. = 4 мм, то:

                  (33,5-4)×4×0,03163,73 кг.

Теперь о том, как узнаётся вес трубы с прямоугольным сечением. Для этого используется следующая формула:

            P = (L1 — L₂ — S_ст)*S_ст*0,0158,

где L1 и L2 – размеры сторон; Sст. – толщина стенки; 0,0158 — это тоже постоянный коэффициент, определяемый эмпирическим путём.

Например, если L1= 40 мм, L2= 20 мм, Sст. =2 мм, вес 1 метра трубы стальной прямоугольной будет равен:

Р = (40+20-2*2)*2*0,0158≈1,77 кг.

Способы определения веса стальных электросварных труб

Масса электросварной детали зависит от нескольких факторов. В первую очередь стоит отметить такой показатель, как удельная плотность материала. Безусловно, важную роль играют и геометрические параметры детали. Наиболее важные из них:

• диаметр (для круглых деталей);
• ширина и высота (для профилированного проката);
• толщина;

Универсальный метод определения массы электросварной трубы – использование формул

длина.

Плотность данного материала – постоянная величина, соответствующая числу 7850 м³. Для определения веса электросварных труб применяются такие методы:

• формулы;
• таблицы;
• онлайн-калькуляторы.

Каждый из вышеуказанных способов предполагает получение значения, которое не является идеальным. На итоговый результат, являющийся приблизительным, оказывают влияние некоторые факторы. Например, фиксированная величина плотности (7850 м³) используется для вычисления удельной массы всех разновидностей стальных труб. Однако для каждого типа деталей применяются различные марки стали. Таким образом, фиксированная величина оказывает влияние на конечный результат, который отличается от фактического.

Масса электросварной трубы напрямую зависит от удельной плотности материала

Разница в плотности разных марок стали не сильно ощущается при расчете, если объем партии недостаточно большой. В таблицах стальных электросварных труб вес также является приблизительным. К тому же итоговые результаты, содержащиеся в таблицах, нередко округляются (для удобства).

Еще одна причина приблизительности расчетов заключается в том, что для проведения вычислений применяют идеальные габаритные параметры. Они, как правило, отличаются от фактических, так как не учитывают закруглений в углах труб. Закругление как параметр может присутствовать у профильных труб. Сколько весит такое изделие? Лучше всего для ответа на этот вопрос воспользоваться таблицей или онлайн-калькулятором. Это позволит сэкономить время.

Реальная деталь отличается аккуратностью сварочных швов. Такие швы могут иметь разные наплывы металла. Еще один фактор, оказывающий влияние на неточность расчетов, – производственные допуски. Универсальный метод определения массы – использование формул. Но чаще всего этот вариант не оправдывает себя, так как не каждый человек сможет провести сложный расчет, учитывающий применение множества вспомогательных геометрических и физических параметров.

Для проведения вычислений массы электросварной трубы применяют идеальные габаритные параметры

Трубный калькулятор для расчета веса

Формула расчета удельного веса профиля довольно сложная в освоении, в ней учитываются следующие показатели:

1. Плотность материала;
2. Ширина и высота сечения профиля или его диаметр;
3. Толщину стенки;
4. Длину трубы;

Если вы используете нержавеющие трубы из стали, то можете использовать для расчетов таблицы выше, просто умножая длину трубы в метрах на удельный вес 1 погонного метра, который указан в таблице, напротив типоразмера профиля.

Если вы решили приобрести оцинкованный профиль, алюминиевый профиль или медные профильные трубы, то вычислить удельную массу можно используя специальный калькулятор. В нем можно выбрать материалы, например нержавеющую сталь, ввести размеры и рассчитать вес трубы, толстостенная она или с тонкой стенкой, так же можно ознакомиться со значениями из справочника. Здесь же можно произвести расчет плотности материала.

К сожалению, в данном калькуляторе нельзя вычислить сколько весят пластиковые трубы, в нем можно указывать только различные металлические материалы и вычислить их теоретический вес.

Применение

Вес погонного метра профильной квадратной трубы очень часто необходимо знать для осуществления расчетов в металлоконструкциях, подбора оптимального материала для необходимой нагрузки. Самое частое использование трубного калькулятора — определение массы квадратной металлической трубы в приобретаемой партии, чтобы выяснить необходимые габариты транспорта для её перевозки, а также для расчета нагрузок будущей металлоконструкции, стоимости необходимого количества трубы и др.

Как рассчитать вес квадратной профильной трубы?

Вес профильной трубы можно рассчитать зная длину сторон и толщину стенки.

Выберите материал из которого изготовлена труба

В случае если материал сталь, надо выбрать его и плотность сплава.

Необходимо указать длину сторон

Укажите длину стороны изделия

Укажите толщину

Введите толщину данной профильной трубы в указанное поле

Укажите стоимость

В следующую ячейку введите цену профильной трубы за 1 метр

Скопируйте результат расчета

Калькулятор автоматически посчитает теоретический вес и стоимость тонны профильной трубы.

Рассчитывать нагрузку обязательно?

Популярность профильных труб объясняется низкой стоимостью, небольшой массой, высокой прочностью при изгибе

Выбирая прокат с прямоугольным или квадратным сечением, большинство заказчиков понимают важность расчета нагрузки на профильную трубу. Учитывается соответствие линейных размеров профилей к возможной силе механического воздействия на деталь

Что будет, если не учесть возможного воздействия тяжести на конструкцию? О таком думать даже нельзя, поскольку при воздействии максимально допустимого веса возможны 2 варианта:

• безвозвратный изгиб трубы, поскольку она потеряет свою упругость;
• разрушение целой конструкции, что чревато негативными последствиями.

Не всегда требуется расчет

Если вы решили использовать профильную трубу для сооружения калитки, ограждения, перил, то расчет на изгиб проводить не обязательно, поскольку нагрузка на такие системы – минимальная.

Преимущества и недостатки

Тот факт, что продукция стального трубного проката занимает в любом магазине стройматериалов существенную часть стеллажей, говорит о наличии у неё определённых достоинств по сравнению со своими конкурентами. Кратко остановимся на них.

механическая прочность. Стальной трубопрокат, прежде всего, может применяться в местах, где водопровод подвергается немалым внешним механическим воздействиям. Кроме того, данные изделия – лучший выбор для организации транспортировки воды под весьма высоким давлением;
относительная дешевизна. Назвать трубу стальную самым дешевым материалом, конечно же, нельзя. А вот то, что она одно из самых дешёвых подобных изделий – это точно. При этом весу трубы отводится не главная роль;
широкий выбор арматуры. Если фитинг необходимой формы, например, для того же полипропиленового водопровода иногда придётся ещё и поискать, то обычные тройники или уголки чугунные в обилии присутствуют на полках любого строительного магазина;
небольшой коэффициент линейного расширения

Данное свойство очень важно, когда магистраль водопровода (неважно какого, стального или из другого материала) штукатурится или утапливается в стяжку. То есть, при нагреве стального трубопровода трещины в таком покрытии не появятся.

К основным недостаткам металлических трубных изделий помимо трудоёмкости монтажа и разборки, эксперты относят подверженность коррозии и уменьшение со временем полезного просвета. Что же касается веса 1м трубы стальной, то владелец будущего водопровода ощутит на себе большое значение данного параметра на всех этапах строительства. Начиная с транспортировки партии трубной продукции, включая разгрузку и заканчивая монтажом трубопровода.

Трубы без защитного покрытия быстро начинают ржаветь, а это является серьезным недостатком
