Уголок стальной вес погонного метра. справочные таблицы веса металла

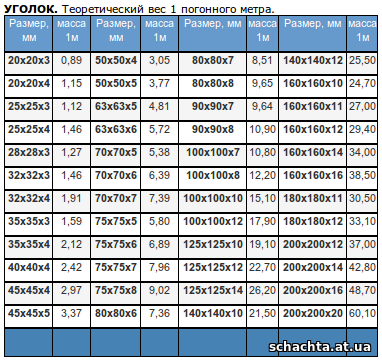

Таблица веса уголка (равнополочный ГОСТ 8509-93)

Размеры уголка	Размер полки (мм.)	Толщина металла (мм.)	Вес погонного метра (кг.)	Метры в тонне
20×3	20	3	0.89	1123.6
20×4	20	4	1.15	869.57
25×3	25	3	1.12	892.86
25×4	25	4	1.46	684.93
25×5	25	5	1.78	561.8
28×3	28	3	1.27	787.4
30×3	30	3	1.36	735.29
30×4	30	4	1.78	561.8
30×5	30	5	2.18	458.72
32×3	32	3	1.46	684.93
32×4	32	4	1.91	523.56
35×3	35	3	1.6	625
35×4	35	4	2.1	476.19
35×5	35	5	2.58	387.6
40×3	40	3	1.85	540.54
40×4	40	4	2.42	413.22
40×5	40	5	2.98	335.57
40×6	40	6	3.52	284.09
45×3	45	3	2.08	480.77
45×4	45	4	2.73	366.3
45×5	45	5	3.37	296.74
45×6	45	6	3.99	250.63
50×3	50	3	2.32	431.03
50×4	50	4	3.05	327.87
50×5	50	5	3.77	265.25
50×6	50	6	4.47	223.71
50×7	50	7	5.15	194.17
50×8	50	8	5.82	171.82
56×4	56	4	3.44	290.7
56×5	56	5	4.25	235.29
60×4	60	4	3.71	269.54
60×5	60	5	4.58	218.34
60×6	60	6	5.43	184.16
60×8	60	8	7.1	140.85
60×0	60	10	8.7	114.94
63×4	63	4	3.9	256.41
63×5	63	5	4.81	207.9
63×6	63	6	5.72	174.83
65×6	65	6	5.91	169.2
65×8	65	8	7.73	129.37
70×4	70	4.5	4.87	205.34
70×5	70	5	5.38	185.87
70×6	70	6	6.39	156.49
70×7	70	7	7.39	135.32
70×8	70	8	8.37	119.47
70×0	70	10	10.29	97.18
75×5	75	5	5.8	172.41
75×6	75	6	6.89	145.14
75×7	75	7	7.96	125.63
75×8	75	8	9.02	110.86
75×9	75	9	10.07	99.3
80×5	80	5.5	6.78	147.49
80×6	80	6	7.36	135.87
80×7	80	7	8.51	117.51
80×8	80	8	9.65	103.63
80×10	80	10	11.88	84.18
80×12	80	12	14.05	71.17
90×6	90	6	8.33	120.05
90×7	90	7	9.64	103.73
90×8	90	8	10.93	91.49
90×9	90	9	12.2	81.97
90×10	90	10	13.48	74.18
90×12	90	12	15.96	62.66
100×6.5	100	6.5	10.06	99.4
100×7	100	7	10.79	92.68
100×8	100	8	12.25	81.63
100×10	100	10	15.1	66.23
100×12	100	12	17.9	55.87
100×14	100	14	20.63	48.47
100×15	100	15	21.97	45.52
100×16	100	16	23.3	42.92
110×7	110	7	11.89	84.1
110×8	110	8	13.5	74.07
120×8	120	8	14.76	67.75
120×10	120	10	18.24	54.82
120×12	120	12	21.67	46.15
120×15	120	15	26.68	37.48
125×8	125	8	15.46	64.68
125×9	125	9	17.3	57.8
125×10	125	10	19.1	52.36
125×12	125	12	22.68	44.09
125×14	125	14	26.2	38.17
125×16	125	16	29.65	33.73
140×9	140	9	19.41	51.52
140×10	140	10	21.45	46.62
140×12	140	12	25.5	39.22
150×10	150	10	23.02	43.44
150×12	150	12	27.39	36.51
150×15	150	15	33.82	29.57
150×18	150	18	40.11	24.93
160×10	160	10	24.67	40.54
160×11	160	11	27.02	37.01
160×12	160	12	28.35	35.27
160×14	160	14	33.97	29.44
160×16	160	16	38.52	25.96
160×18	160	18	43.01	23.25
160×20	160	20	47.44	42968
180×11	180	11	30.47	32.82
180×12	180	12	33.12	30.19
180×15	180	15	40.96	24.41
180×18	180	18	48.66	20.55
180×20	180	20	53.72	18.62
200×12	200	12	36.97	42882
200×13	200	13	39.92	42880
200×14	200	14	42.8	23.36
200×16	200	16	48.65	20.55
200×18	200	18	54.4	18.38
200×20	200	20	60.08	16.64
200×24	200	24	71.26	42808
200×25	200	25	74.02	13.51
200×30	200	30	87.56	15646
220×14	220	14	47.4	42756
220×16	220	16	53.83	18.58
250×16	250	16	61.55	16.25
250×18	250	18	68.86	14.52
250×20	250	20	76.11	13.14
250×22	250	22	83.31	12
250×25	250	25	93.97	23651
250×28	250	28	104.5	21064
250×30	250	30	111.44	35643
250×35	250	35	128.51	28672

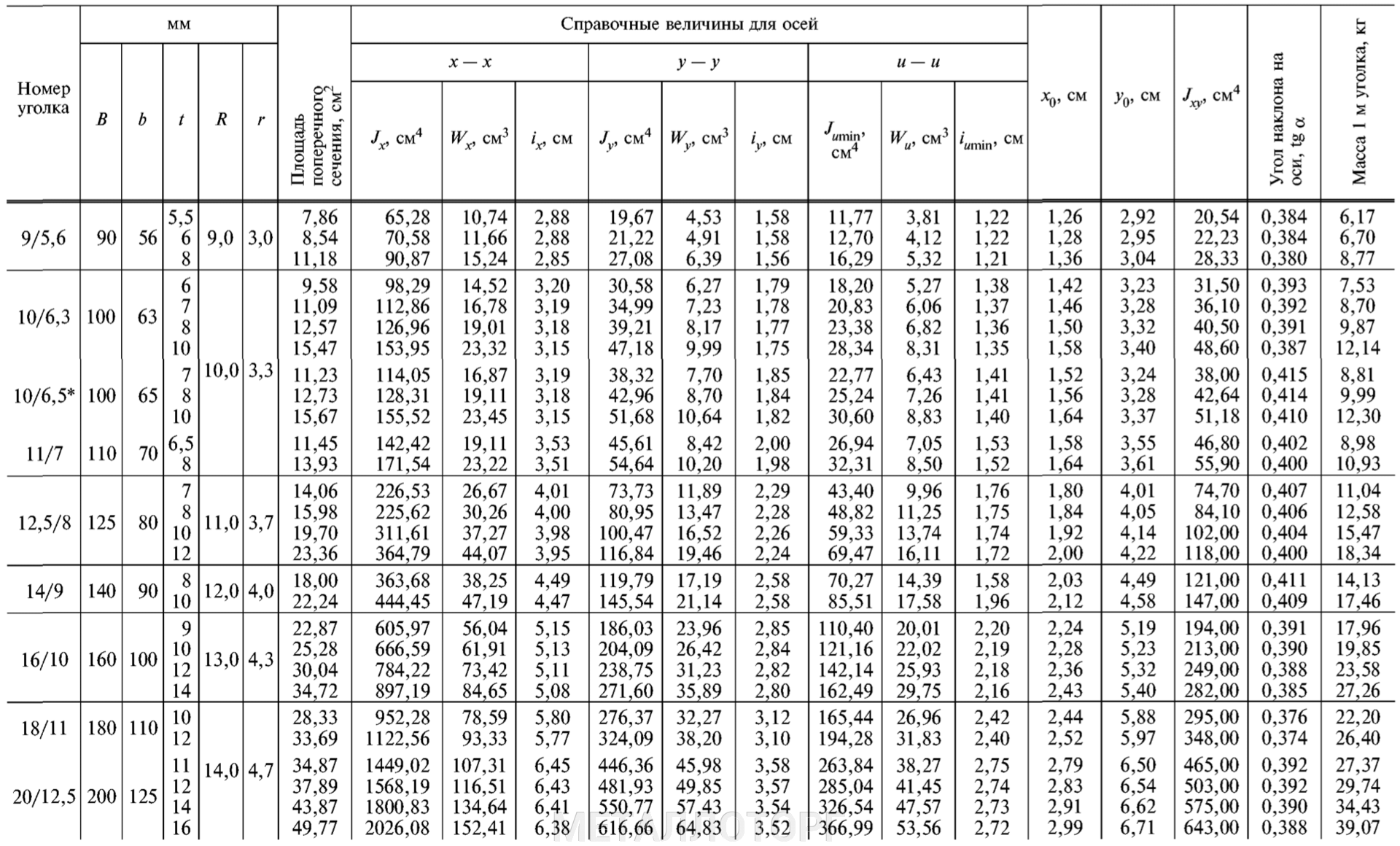

Вес стального неравнополочного уголка (ГОСТ 8510-96)

Размеры уголка	Размер полки уголка A (мм.)	Размер полки уголка B (мм.)	Толщина металла (мм.)	Вес погонного метра	Метры в тонне
25×16×3	25	16	3	0.91	1098.9
30×20×3	30	20	3	1.12	892.86
30×20×4	30	20	4	1.45	689.66
32×20×3	32	20	3	1.17	854.7
32×20×4	32	20	4	1.52	657.89
40×25×3	40	25	3	1.48	675.68
40×25×4	40	25	4	1.94	515.46
40×25×5	40	25	5	2.37	421.94
40×30×4	40	30	4	2.26	442.48
40×30×5	40	30	5	2.46	406.5
45×28×3	45	28	3	1.68	595.24
45×28×4	45	28	4	2.2	454.55
50×32×3	50	32	3	1.9	526.32
50×32×4	50	32	4	2.4	416.67
56×36×4	56	36	4	2.81	355.87
56×36×5	56	36	5	3.46	289.02
63×40×4	63	40	4	3.17	315.46
63×40×5	63	40	5	3.91	255.75
63×40×6	63	40	6	4.63	215.98
63×40×8	63	40	8	6.03	165.84
65×50×5	65	50	5	4.36	229.36
65×50×6	65	50	6	5.18	193.05
65×50×7	65	50	7	5.93	168.63
65×50×8	65	50	8	6.77	147.71
70×45×5	70	45	5	4.3	232.56
75×60×5	75	60	5	4.79	208.77
75×60×6	75	60	6	5.69	175.75
75×60×7	75	60	7	6.57	152.21
75×60×8	75	60	8	7.43	134.59
80×50×5	80	50	5	4.49	222.72
80×50×6	80	50	6	5.92	168.92
80×60×6	80	60	6	6.39	156.49
80×60×7	80	60	7	7.39	135.32
80×60×8	80	60	8	8.37	119.47
90×56×5	90	56	5.5	6.17	162.07
90×56×6	90	56	6	6.7	149.25
90×56×8	90	56	8	8.77	114.03
100×63×6	100	63	6	7.53	132.8
100×63×7	100	63	7	8.7	114.94
100×63×8	100	63	8	9.87	101.32
100×63×10	100	63	10	12.14	82.37
100×65×7	100	65	7	8.81	113.51
100×65×8	100	65	8	9.99	100.1
100×65×10	100	65	10	12.3	81.3
110×70×6	110	70	6.5	8.98	111.36
110×70×8	110	70	8	10.93	91.49
125×80×7	125	80	7	11.04	90.58
125×80×8	125	80	8	12.58	79.49
125×80×10	125	80	10	15.47	64.64
125×80×12	125	80	12	18.34	54.53
140×90×8	140	90	8	14.13	70.77
140×90×10	140	90	10	17.46	57.27
160×100×9	160	100	9	17.96	55.68
160×100×10	160	100	10	19.85	50.38
160×100×12	160	100	12	23.58	42.41
160×100×14	160	100	14	27.26	36.68
180×110×10	180	110	10	22.2	45.05
180×110×12	180	110	12	26.4	37.88
200×125×11	200	125	11	27.37	36.54
200×125×12	200	125	12	29.74	33.62
200×125×14	200	125	14	34.43	42854
200×125×16	200	125	16	39.07	42911

Справочные таблицы веса металла — Уголок прокатный неравнополочный

Уголки производятся методом горячекатаного проката металла или изгиба холоднокатаного и горячекатаного листа металла. При горячекатаном производстве заготовка формируется до нужных размеров и пропускается под давлением через прокатный стан. Гнутые уголки изготовляют на профилегибочных станках.

Уголок стальной применяют для монтажа каркасов, упрочнения бетонных конструкций, создания площадок разного назначения. При этом холоднокатаные уголки из обычной стали используются для отделок, а горячекатаные — для несущих конструкций.

По длине граней полок:

равнополочные;
неравнополочные.

По точности изготовления:

высокой точности — А;
повышенной точности — Б;
обычной точности — B.

По способу изготовления:

горячекатаные;
холоднокатаные;
гнутые из листового проката.

По характеристике длины:

мерной длины;
длины кратной мерной;
немерной длины.

Теоретические: масса 1 погонного метра уголка неравнополочного и количество метров в тонне

25x16x3	0,91	1098,90
30x20x3	1,12	892,85
30x20x4	1,46	684,92
32x20x3	1,17	854,70
32x20x4	1,52	657,89
40x25x3	1,48	675,67
40x25x4	1,94	515,46
40x25x5	2,37	421,94
40x30x4	2,26	442,48
40x30x5	2,46	406,5
45x28x3	1,68	595,23
45x28x4	2,2	454,54
50x32x3	1,9	526,32
50x32x4	2,4	416,67

56x36x4	2,81	355,87
56x36x5	3,46	289,01
63x40x4	3,17	315,45
63x40x5	3,91	255,75
63x40x6	4,63	215,98
63x40x8	6,03	165,84
65x50x5	4,36	229,36
65x50x6	5,18	193,05
65x50x7	5,98	167,22
65x50x8	6,77	147,71
70x45x5	4,39	227,78
75x60x5	4,79	208,77
75x60x6	5,69	175,75
75x60x7	6,57	152,21
75x60x8	7,43	134,59
80x50x5	4,49	222,72
80x50x6	5,92	168,92
80x60x6	6,39	156,49
80x60x7	7,39	135,32
80x60x8	8,37	119,47
90x56x5,5	6,17	162,07
90x56x6	6,7	149,25
90x56x8	8,77	114,03
100x63x10	12,14	82,37
100x63x6	7,53	132,8
100x63x7	8,7	114,94
100x63x8	9,87	101,32
100x65x10	12,3	81,3
100x65x7	8,81	113,51
100x65x8	9,99	100,1
110x70x6,5	8,98	111,36
110x70x8	10,93	91,49
125x80x10	15,47	64,64
125x80x12	18,34	54,53
125x80x7	11,04	90,58
125x80x8	12,53	79,81
140x90x10	17,46	57,27
140x90x8	14,13	70,77
160x100x10	19,85	50,38
160x100x12	23,58	42,41
160x100x14	27,26	36,68
160x100x9	17,96	55,68
180x110x10	22,2	45,05
180x110x12	26,4	37,88
200x125x11	27,37	36,54
200x125x12	29,74	33,62
200x125x14	34,43	29,04
200x125x16	39,07	25,6

Статьи раздела — оборудование для конюшен
Инструкции раздела — оборудование для конюшен
Новости раздела — оборудование для конюшен

Статьи раздела — художественная ковка
Инструкции раздела — художественная ковка
Новости раздела — художественная ковка
Видео — художественная ковка, оборудование для конюшен, металлоконструкции.

Возврат к списку

Способы расчета металлического уголка, таблица весов, особенности продукции

Стальной уголок – наиболее востребованный вид фасонного проката. По способу производства он разделяется на горячекатаный и гнутый. Исходные материалы: углеродистые стали обыкновенного качества Ст3 пс/сп (для рядового применения), качественные, низколегированные 09Г2С, 17Г1С, 10ХСНД, 15 ХСНД (для изделий, используемых при повышенных нагрузках, в сложных температурных условиях, при контакте с агрессивными средами).

Характеристики горячекатаного металлического уголка

Равнополочный горячекатаный стальной уголок производят в соответствии с ГОСТом 8509-93 из квадрата, являющегося исходной заготовкой. Наиболее массово используется угловой профиль обычной точности «В», для ответственных конструкций – продукция высокой точности «А». Размеры полки, согласно стандарту, – от 20 до 250 мм.

Сортамент неравнополочных уголков определяется ГОСТом 8510-86. Наименьшие размеры полок – 16 и 25 мм, максимальные – 125 и 200 мм. Эта продукция применяется при создании конструкций сложной формы, например, арок.

Для горячекатаной продукции характерна высокая прочность, что позволяет использовать ее в конструкциях, предназначенных для работы в условиях высоких нагрузок. В производстве углового профиля массово используют углеродистую сталь обыкновенного качества и качественную. Изделия из низколегированных сталей применяют для создания конструкций ответственного назначения корпусов, рам и других деталей сельскохозяйственной техники, локомотивов, вагонов, крупногабаритных строительных машин и механизмов. Изделия из такого профиля могут сохранять рабочие характеристики в широком температурном интервале – от -70° до +70°C, при серьезных суточных и сезонных температурных перепадах.

Горячекатаную продукцию поставляют партиями, размер которых обычно не превышает 70 тонн. Каждая партия имеет сертификат соответствия требованиям нормативной документации.

Расчет количества стального равнополочного уголка

При определении массы партии проката углового профиля необходимо знать массу погонного метра, которую вы можете определить по таблице, и общий метраж.

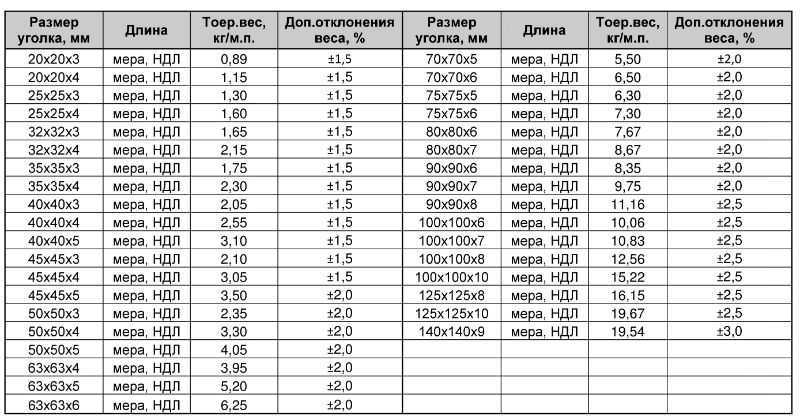

Таблица весов равнополочного стального горячекатаного уголка наиболее распространенных размеров

Способы расчета металлического уголка, таблица весов, особенности продукции В статье описываются способы расчета металлического уголка, его характеристики. Приводится таблица весов.

Как рассчитать вес уголка по его размерам?

Формула для расчета одного погонного метра металлического уголка:

А – ширина большей полки, мм;B – ширина меньшей полки, мм;t – толщина полки, мм;r_внутр. – радиус внутреннего закругления, мм;r_внеш. – радиус внешнего закругления, мм;ρ – плотность металла;

Для упрощения расчетов внешним и внутренним радиусами можно пренебречь, тогда формула примет вид:

Стальной уголок представляет собой изделие, выполненное из металла. Относится к фасонному металлопрокату. При этом есть несколько видов классификации, включая тип сечения, класс точности, длину изделия. Производят горячекатанным и холодногнутым способом.

Состав сталей определяет условия применения уголков. Они имеют различные характеристики изгиба, растяжения, кручения. При стандартных требованиях часто применяются уголки, выполненные из углеродистой стали. При наличии дополнительных требований выбираются конструкционные стали.

Сфера, где используются стальные уголки очень широка. Их используют повсеместно в возведении металлических конструкций, в гражданском и промышленном строительстве. Также применяется в монтажных и крепежных работах, когда необходима прокладка трубопроводов и т.д.

Чтобы рассчитать вес уголка, используйте представленный на странице калькулятор. Для расчетов мы предоставляем таблицы ГОСТ. Подбирайте значения, исходя из размеров и материала изготовления.

Использование онлайн-калькулятора для расчета веса

Специальный онлайн-калькулятор запрограммирован на нахождение веса одного изделия. После получения нужного значения возникает возможность проведения дальнейших вычислений. Онлайн-калькулятор можно найти в интернете, воспользовавшись поисковой строкой браузера. Этот метод позволяет быстро и с высокой точностью рассчитать необходимый вес уголков 50х50х4 мм и других популярных разновидностей металлопроката.

Для того чтобы выполнить вычисление, потребуется ввести в соответствующие ячейки габариты детали. Необходимо знать протяженность изделия, а также толщину полок, ширину уголка и его высоту. Для максимальной точности рекомендуется указать марку стали, из которой выполнена деталь.

Данная программа производит автоматический расчет по специальной формуле. Это уравнение имеет следующий вид: m = ρ * S * (A + B — S) * L, где: ρ – показатель плотности стали; S – толщина стенки; A и B – размеры полок; L – протяженность изделия.

Благодаря онлайн-калькулятору возможно посчитать вес одного изделия

В большинстве случаев вбиваемые данные можно без труда найти в специальных таблицах. Чаще всего рассчитывается масса изделий, которые пользуются большой популярностью из-за множества вариантов применения. Если калькулятор не найдет нужной детали в таблице, то тогда необходимо произвести расчет по формуле.

Каков вес 1 метра уголка 75х75х5, 75х75х6 |

Профиль с полочкой семьдесят пять миллиметров не так востребован в частном строительстве, как, допустим, 63-й. Тем не менее, он встречается. Поэтому необходимо знать вес 1 метра уголка 75х75х5. Уголок 75х75х6 – это модификация предыдущего проката, ее вес мы также озвучим.

Вообще говоря, вес (масса) любого уголка (как равнополочного, так и неравнополочного) в теории рассчитывается по следующей формуле:

Понятное дело, что никто на практике не заморачивается с плотностью материала, радиусами и прочим. Тем более, что давно существуют справочные таблицы, ориентированные на ГОСТ 8509-93. Из таблицы и возьмем нужное нам значение.

Теоретический вес 1 погонного метра уголка 75х75х5

— 5,8

Количество метров в 1 тонне – 173.

Проблема, однако, в том, что помимо варианта с толщиной полки 5 мм существуют и иные модификации проката 75х75 – с толщиной полочки 6, 7, 8 и даже 9 миллиметров. И если последние три встречаются не так часто, то уголок 75х75х6 широко востребован. Вес 1 метра такого профиля составляет

6, 89 кг.

Что до остальных вариантов уголка 75х75, то там веса распределились так:

с толщиной полки 7 мм вес равен 7, 96;
8 — 9, 02;
9 — 10, 07 кг.

«Семьдесят пятый» в строительстве можно встретить практически везде. Это, пожалуй, главная деталь при конструировании опорных элементов. Он идет на изготовление дверей, ворот, заборов, лестниц, на окантовку углов.

Наиболее распространенная марка стали, идущая на производство такого проката — 3сп/пс.

Семьдесят пятый профилек очень часто востребован в производстве железобетонных изделий (перекрытий), он повышает прочность таких конструкций.

Уголок 75х75х5 (как и 75х75х6) универсален. Из него делают каркас нужной конструкции, ее же укрепляют распорками из данного профиля.

Популярность изделия объясняется тем, что вес уголка относительно небольшой, а себестоимость заводского производства 1 метра изделия довольно мала. Такой профиль очень устойчив к различного рода нагрузкам на счет наличия ребер жесткости. При повышенных нагрузках предпочтение следует отдавать горячекатаному прокату 75х75х5 и 75х75х6.

19.04.2017

Применение стального уголка 75 х 75

Равнополочный уголок металлический 75 х 75 х 5 можно купить в Москве для решения широкого круга задач:

изготовления опорных конструктивных элементов;

усиления железобетонных сооружений с монолитной структурой;

установки металлических конструкций;

армирования перекрытий.

Уголки могут применяться для укрепления несущих переходов и различных сооружений. Продукция характеризуется рядом преимуществ, выражающихся в устойчивости к износу, продолжительном сроке службы, несущественном удельном весе 1 метра 75х75х5, который составляет 5.8 кг.
