Лист оцинкованный

Для чего оцинковываются листы?

Оцинковка как процесс представляет собой покрытие гальваническим способом поверхности стали цинком. В зависимости от класса покрытия определяется толщина слоя: 1 класс – 38 мкм, 2 класс – 22 мкм. Применяется данный слой в качестве антикоррозионного покрытия.

Оцинкованный лист 1,0 мм и с другими значениями толщины не подвержен окислению (корродированию) в нормальных условиях. Поэтому сохранение первоначальных эксплуатационных характеристик продолжается на протяжении 15-20 лет.

Отдельные виды металлов, такие как Zn, Al, Cu защищают стальной лист посредством образования на его поверхности плотной пленки окислов, которые не позволяют кислороду проникать в тело металла. При отсутствии такого слоя со временем происходит окисление, образование рыхлой структуры и непрочной пленки, не предотвращающей данный процесс. В результате на поверхности появляется коррозия, которая может проникнуть в структуру металла и образовать сквозное отверстие. Нанесение слоя цинка предотвращает такого рода разрушения.

Вес оцинкованного листа. Таблица.

Оцинкованный лист производится холоднокатаной прокаткой и его толщина чаще всего лежит в пределах от 0.3 мм до 1.2 мм, но и бывают листы большей толщины в зависимости от применения. На такие листы наносят антикоррозийной покрытие с одной или двух сторон. При изготовлении важным условием является нанесение на лист равномерного покрытия цинка.

В зависимости от толщины покрытия их делят на классы. Существует три вида классов: «второй» с толщиной покрытия от 10 до 18 миллиметров; «первый» с толщиной покрытия от 18 до 40 миллиметров и «высший» с толщиной покрытия от 40 до 60 миллиметров. Различают 4 вида категории оцинкованного листа, они обозначаются русскими буквами, например: «ОН» — это листы общего назначения; «ПК» — это листы для покраски; «ХШ» — это листы для холодной штамповки; «ХП» — это листы для холодного профилирования.

Оцинкованный листы использую чаще всего в строительстве (козырьки, отливы) и при изготовлении посуды, тары и т.д. с помощью штамповки. Из-за своего антикоррозийного покрытия такие листы находят свое применение в агрессивных средах, а именно среды с повышенной влажностью и перепадами температур, где обычные листы бы не справились с этой задачей и пришли в негодность

Также бы хотелось отметить прочность и легкость таких листов, это особенно важно при изготовлении деталей для строительных работ

В зависимости от потребителя листы оцинковки могут производить с кристализированным узором, обозначается буквами «КР» и без кристализированного узора «МТ».

Таблица 2.

Сортамент по ГОСТ

Продукция любого производителя оцинкованного проката должна соответствовать ГОСТ 14918, на основании которого разрабатываются технологические карты, действующие в пределах одного предприятия. Стандарт распространяется на тонколистовую оцинкованную сталь, изготовленную:

методом холодного волочения;
для поставки рулонами или листами;
методом горячего или холодного оцинкования;
для штамповки и профилирования.

В изготовленном по ГОСТ 14918 80 оцинкованном листе вес варьируется в пределах 3,34-19,82 кг/м².

Техническая особенность изготовления изделия имеет значение для жесткости и возможности изготовления рулонного или листового сортамента: чем меньше разница между начальной толщиной стали перед прокаткой и конечной, тем больше она пригодна к дальнейшей штамповке и деформации. Так, лист оцинкованный 0,8 мм, вес 1 м² — 6,48 кг, может поставляться в рулонах. Требования к стальным аналогам, предназначенным для изготовления оцинкованного проката, изложены в ГОСТ 19904-90. Исходя из этого, прокат подразделяется на:

Н — нормальная вытяжка;
Г — глубокая вытяжка;
ВГ — весьма глубокая вытяжка.

Равномерность толщины цинкового слоя определяет длительность эксплуатации изделия, а также важный параметр, который имеет оцинковка — вес 1 м². Требование ГОСТ определяет равномерность нанесения внедряемого слоя, которая может быть 2 типов:

НР — норма;
УР — уменьшенная толщина.

Главные свойства, ради которых изготавливается лист оцинкованный профилированный, — вес, удовлетворяющий все виды конструкций, коррозионная стойкость и долговечность изделия. Определяется это толщиной двухстороннего покрытия:

П — повышенная масса 570-855 г/м²;
«1» — 258-570 г/м²;
«2» — 142-258 г/м².

Требования, которые предъявляются к защитному покрытию, определяются ГОСТ 14918-80.

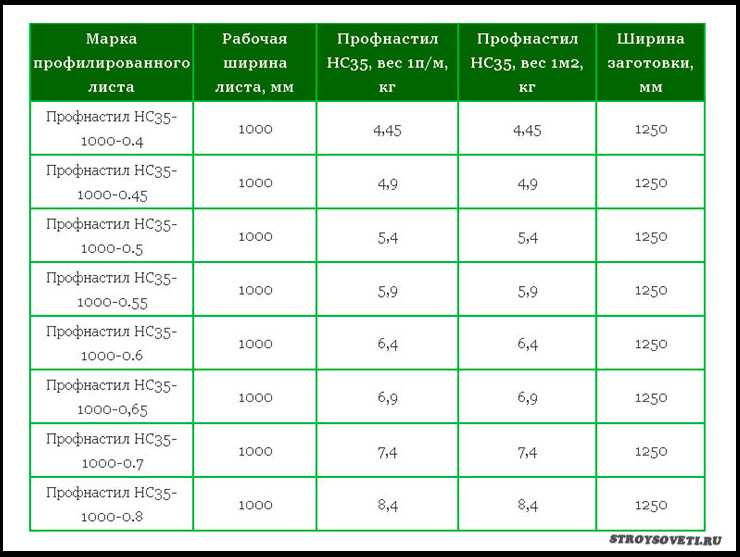

Таблицы веса оцинкованных листов (горячекатаный, рифленый, с полимерным покрытием) по ГОСТ в зависимости от толщины, размером 1 м² и 1250 х 2500 мм

Таблица веса оцинкованного листа рассчитана, исходя из марки стали 08пс3сп, с регламентированным химическим составом или механическими свойствами. Группа изделий общего назначения предназначена для прокатки с максимальной деформацией (ВГ — глубокая прокатка). 1 класс цинкового покрытия.

Используя таблицу размеров, легко можно выбрать между прочностью и массой, так например, разница веса оцинковки 0,55 при габаритах листа 1000 х 2000 и 1250 х 2500 мм составляет 5,5 кг. В то же время вес 1м² стали оцинкованной с полимерным покрытием будет составлять 8,62 и 13,5 кг.

Вычисление по формуле можно использовать при определении веса листа любой фигуры (обрезки, остатки). Для этого нужно точно замерить ее площадь, знать толщину слоя и плотность цинкового покрытия (7,13 т/м³), а также толщину (0,035 мм) и плотность полимерного покрытия (1,5 т/м³). Расчет состоит из 3 частей:

Плюсы и минусы

Преимущества оцинкованной стали:

высокая коррозионная стойкость;
сохранение прочностных характеристик основным металлом;
достаточная пластичность для изготовления гнутых профилей без отслаивания защитного слоя;
высокий экономический эффект от метода защитного цинкования;
долговечность изделий;
небольшой вес.

Недостатки:

малая прочность поверхностного слоя, – при механическом повреждении, образуется растущий очаг коррозии, который, если вовремя не заметить и устранить, вызовет полную замену изделия;
цинковое покрытие нельзя применять в агрессивных средах, – в присутствии неорганических кислот и их солей;
ограничение по температурному применению, – температура плавления цинка составляет 420….460°C.

Коррозия разрушает около 10% всего производимого в мире металла, каждая шестая-седьмая домна работает впустую: выплавленная в ней сталь в течение года полностью превращается в ржавчину. Даже в развитых странах с высокими технологиями ущерб, наносимый коррозией, может достигать 4% от ВВП. Один из самых эффективных способов защиты от коррозии — нанесение на поверхность металлоконструкций защитного слоя из цинка. Цинкование в несколько раз дешевле лакокрасочных покрытий, и, в то же время, продлевает срок службы металла на 30-40 лет.

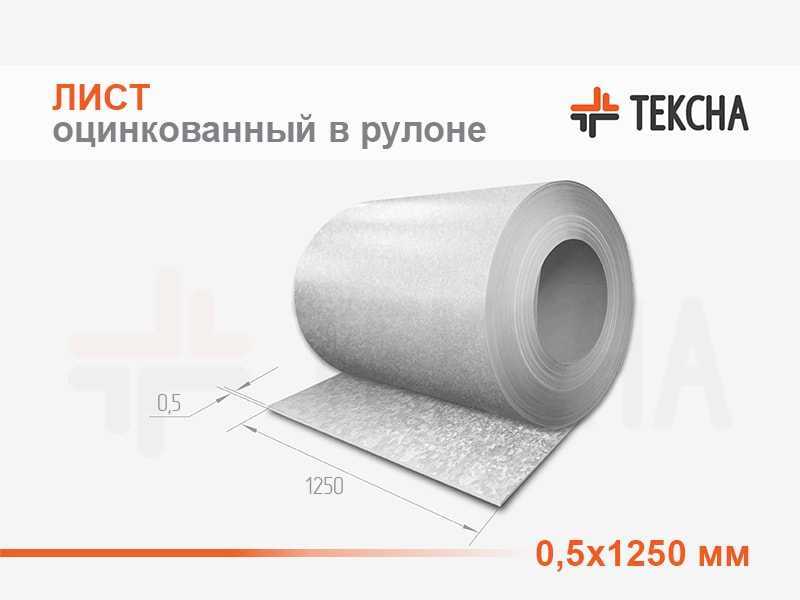

Листовую (также рулонную) оцинкованную сталь получают:

горячим цинкованием тонколистовой рулонной холоднокатаной стали;
путем нанесения гальванического покрытия;
напылением (газо-термическим методом);
термодиффузным цинкованием.

Наиболее распространенным является горячее цинкование, эта технология позволяет изготавливать прочное и долговечное антикоррозионное покрытие толщиной от 10 до 60 мкм при наименьших затратах. Матово-белое, иногда с серым оттенком без блеска покрытие, получаемое горячим цинкованием, уступает по декоративным качествам блестящим и серебристым гальваническим, однако обладает большей твердостью и отличными прочностными характеристиками.

Характеристики материала

Оцинкованный лист производится путем прокатки стали с добавлением цинка, причем последний покрывает изделие со всех сторон. За счет этого не допускается развитие коррозионных процессов, образующихся в процессе взаимодействия железа с кислородом, содержащимся в воздухе.

В продаже можно найти материал, который покрыт цинком только с одной стороны. Это требуется для того, чтобы в дальнейшем пустить листы на дальнейшую обработку, которая может заключаться в следующем:

Вытяжка;
Гибка;
Резка;
Профилирование и так далее.

В продаже можно встретить несколько разновидностей стальных оцинкованных листов – гофрированные, гладкие, выполненные в виде профнастила.

В процессе обработки изделия все его полезные технические характеристики сохраняются:

Механическая прочность;
Гибкость;
Устойчивость к воздействию коррозионных процессов;
Способность к последующей обработке.

Для получения такого материала используют листовую сталь высокого качества, полученную в процессе холодного проката. Цинк наносят по гальванической технологии или за счет горячего оцинкования.

При гальваническом способе нанесения тратится значительно большее количество энергии по сравнению с горячим цинкованием. В результате значительно эффективнее пропускать лист стали через расплавленный цинк. Покрытие может быть однородным или узорчатым. Стоит отметить, что цинковое покрытие может иметь различные расцветки и фактуру. Срок службы материала составляет несколько десятков лет.

Цинк наносят по гальванической технологии или за счет горячего оцинкования

Как вычислить вес листовой оцинкованной стали?

M=M1+M2, где M – итоговый вес листа(кг), M1- вес железа(кг), M2- вес цинка(кг).

При этом M1=Т1 х l1 х Н1 х Р1,

где, Т1- толщина железного листа(мм)

При вычислении важно учитывать, что толщина железа ниже готовой продукции для 1-ого класса цинкового спецпокрытия на 0,05 мм и на 0,03 мм меньше для 2 класса; l1- длина листового железа(м); Н1- ширина листа из железа(м); Р1- показатель плотности железа(7,85 т/м3)

M2=Т2 х l2 х Н2 х Р2,

где, Т2- толщина цинкованного слоя (зависит от категории, где толщина 1-ой категории — 0,0381 мм, а второй — 0,0216 мм); l2- длина спецпокрытия(м); Н2- ширина спецпокрытия(м); Р2- показатель плотности цинка(7,13 т/м3).

Благодаря формуле есть возможность перед закупкой совершать расчеты. Это позволит быть не обманутым и в точности вычислить необходимо количество материала.

Также существуют таблицы, где уже имеется расчет и готовые результаты. Поэтому в некоторых случаях избегая вычисления, можно обратиться к следующим таблицам:

Таблица вычисления массы стали оцинкованной листовой

Толщина оцинкованной стали	Количество м2 оцинкованной стали в 1 т	Масса 1м2 оцинкованной стали
0,4мм	299,40м2	3,34кг
0,45мм	267,92м2	3,73кг
0,5мм	242,42м2	4,13кг
0,55мм	221,36м2	4,52кг
0,6мм	203,67м2	4,91кг
0,65мм	188,60м2	5,31кг
0,7мм	175,59м2	5,70кг
0,75мм	164,2м2	6,09кг
0,8мм	154,32м2	6,48кг
0,9мм	137,65м2	7,27кг
1мм	124,22м2	8,05кг
1,1мм	114,09м2	8,83кг
1,2мм	103,95м2	9,62кг
1,5мм	83,51м2	11,97кг
2мм	62,89м2	15,9кг
2,5мм	50,45м2	19,82кг

Таблица вычисления массы оцинкованной стали с полимерным покрытием

Толщина оцинкованной стали со спецпокрытием	Количество м2 оцинкованной стали со спецпокрытием в 1 т	Масса 1м2 оцинкованной стали со спецпокрытием
0,4мм	318,47м2	3,14кг
0,45мм	283,29м2	3,53кг
0,5мм	253,81м2	3,94кг
0,55мм	232,02м2	4,31кг
0,6мм	213,22м2	4,69кг
0,65мм	196,67м2	5,08кг
0,7мм	182,15м2	5,49кг
0,75мм	170,07м2	5,88кг
0,8мм	158,98м2	6,29кг
0,9мм	141,04м2	7,09кг
1мм	125,94м2	7,94кг

Расчет электрического тока по мощности: формулы, онлайн расчет, выбор автомата

Расчет досок и бруса в одном кубометре — формулы, примеры расчетов, таблицы

Окрашивание оцинкованного профиля

Несмотря на то, что оцинкованный профнастил является достаточно прочным материалом, покраска придаёт ему дополнительные защитные свойства. Например, в случае незначительных царапин на поверхности, полимерный слой предохраняет профиль от коррозии. Кроме того, окрашенный лист выглядит более привлекательным с эстетической точки зрения.

Окрашенный профиль можно приобрести у изготовителя, но учитывая, что оцинкованный лист может прослужить до 5 лет без полимерного покрытия, некоторые застройщики устанавливают неокрашенный профиль, и спустя 5 лет окрашивают в целях антикоррозийной профилактики.

Что нужно знать о покраске оцинкованной стали? Как и любую окрашиваемую поверхность, оцинкованный профиль необходимо подготовить к покраске. Весь процесс подготовки и покраски профиля заключается в нескольких этапах:

Подготовка поверхности: удалить грязь, обезжирить при помощи очищенного бензина или других жидкостей; При повторном окрашивании следует очистить поверхность от старой краски, при необходимости нанести слой огрунтовки, пошлифовать, удалить пыль.

Огрунтовка: металл плохо удерживает краску, поэтому поверхность металла нужно обязательно загрунтовать;
Окрашивание: для окрашивания можно использовать различные инструменты и приспособления, с учётом площади поверхности: от малярных валиков до краскопульта. Слой краски должен быть достаточно плотным. Желательно выбирать краску с защитным свойством, против ультрафиолетового излучения

Особенное внимание нужно уделять окраске металла в различных местах соединений на крыше.

Просушка: окрашенную поверхность просушить, желательно избегать при этом влажности. В случае, когда окраска производится непосредственно на крыше, то делать это нужно в сухую погоду.

Вес оцинкованного листа. Таблица.

Таблица 2.

Сортамент по ГОСТ

методом холодного волочения;
для поставки рулонами или листами;
методом горячего или холодного оцинкования;
для штамповки и профилирования.

В изготовленном по ГОСТ 14918 80 оцинкованном листе вес варьируется в пределах 3,34-19,82 кг/м².

Н — нормальная вытяжка;
Г — глубокая вытяжка;
ВГ — весьма глубокая вытяжка.

НР — норма;
УР — уменьшенная толщина.

П — повышенная масса 570-855 г/м²;
«1» — 258-570 г/м²;
«2» — 142-258 г/м².

Требования, которые предъявляются к защитному покрытию, определяются ГОСТ 14918-80.

Автомобили с горячей оцинковкой

Подобную обработку можно увидеть на машинах премиального уровня. Горячая оцинковка заметно прибавляет стоимости автомобилю. Но такая дорогая обработка полностью себя оправдывает максимальными показателями защиты кузова.Машины с горячей оцинковкой:

все транспортные средства Porsche;
Porsche 911 автомобиль с горячим типом оцинкования
все серии Volvo;
автомобили Audi;
Ford бельгийской сборки серии Escort, Mondeo и Sierra;
премиальные модели General Motors;
Chevrolet серии Epica и Lacetti;
Chevrolet Lacetti автомобиль с горячим типом оцинкования
Opel европейской сборки – Astra и последнее поколение Vectra.
Opel Astra автомобиль с горячим типом оцинкования

Первым автомобилем, получившим горячую оцинковку была модель от Audi. Именно этот бренд запатентовал такой метод обработки. Затем технологию подхватил концерн Volkswagen. Машины прошлых поколений этих брендов по состоянию кузова обгоняют современные решения. Они и через 30 лет будут в таком же отличном состоянии.

«Ауди» модели с 1986г. выходят с оцинковкой кузова

Лист по ГОСТу №14918-80

Стандартные условия распространяются на сталь в виде листов и рулонов, которые оцинкованы с применением горячего способа в агрегатах постоянной оцинковки.

Коэффициенты технической степени, которые установлены стандартными нормами, должны быть в соответствии с требованиями первых двух категорий качества.

Сталь оцинкованная листовая делится:

1. По назначению:

на типы для холодной штампования — Х Ш,
для холодного профилирования — Х П,
под окрашивание — П К,
общего применения — O H;

2. По способности к вытяжке (сталь категории Х Ш):

обычной вытяжки — H,
глубокой вытяжки — Г,
очень глубокой вытяжки — В Г;

3. По равномерности толщи спецпокрытия из цинка:

с обычной разнотолщностью — H P,
с сокращенной разнотолщностью — У P;

4. По обоюдному сговору заказчика и производителя сталь может быть изготовлена:

с разводами цинка на поверхности — K P,
без развода цинка на поверхности — M T;

5. В зависимости от толщи спецпокрытия оцинкованная сталь подразделяется на три класса:

повышенный,
первый,
второй.

Сколько в кубе литров воды?

Расход шпаклёвки на 1м2 — расход стартовой и финишной шпаклёвки

Оцинкованную сталь производят шириной от 710мм до 1800мм, толщиной от 0,5мм до 2,5мм из рулонной стали холодного профилирования.

Подложка под ламинат: виды, советы по выбору и укладке

ОСБ плиты: технические характеристики, виды, размеры, покраска

Вес 1 м2 оцинкованной стали 1 мм | Ванная, туалет

» Ванная, туалет

Вес стали оцинкованной листовой

Плотность железа — 7,85 т/м 3
Плотность цинка — 7,13 т/м 3
Толщина холоднокатаного субстрата для цинкового покрытия 1 класса меньше толщины готового проката на 0,05мм, 2 класса — на 0,03мм

Масса 1 м 2 считается по формуле: M=t*l*h*ρ. где t-ширина, l-длинна, h- толщина, ρ-плотность.

Пример расчета массы 1 м 2 оцинкованного проката толщиной 0,5мм, 2 класс покрытия:

Теоретический расчет количества квадратных метров в 1 тонне листовой оцинкованной стали, 2 класс покрытия

Вес стали оцинкованной листовой

Листовая оцинкованная сталь имеет разнообразное применение в строительстве, сельском хозяйстве, промышленности, рекламной индустрии и т.д.

Во избежание сотрудничества с недобросовестными компаниями и фирмами, торгующими листовым металлом, необходимо четко знать вес стали оцинкованной листовой. Его можно рассчитать путем несложных математических вычислений.

Формула вычисления веса оцинкованной стали

М=М1+М2, где М – конечный вес оцинкованного листа(кг), М1- масса железа(кг), М2- масса цинка(кг).

При этом М1= t1*l1*h2*p1,

где, t1- толщина листа железа,(мм). При расчете необходимо учитывать, что толщина железа меньше готового изделия для первого класса цинкового покрытия на 0,05 миллиметров и на 0,03 миллиметров меньше для второго класса
l1- длина железного листа,(м)
h2- ширина железного листа,(м)
p1- коэффициент плотности, для железа равный 7,85 т/м3.

М2=t2*l2*h3*p2

где, t2- толщина слоя цинка (зависит от класса, где 1-й класс имеет толщину 0,0381мм, а 2-й класс — 0,0216мм)
l2- длина покрытия,(м)
h3- ширина покрытия,(м)
p2- коэффициент плотности цинка равный 7,13 т/м3.

В качестве примера рассчитаем вес листа оцинкованного с стандартными размерами 1000Х2000мм, толщиной 0,5мм с 1 классом цинкового покрытия.

М= 0,45*1*2*7,85+0,0381*1*2*7,13=7,608 кг

Благодаря таким вычислениям можно довольно точно рассчитать как вес одного листа, так и общего количества листов закупаемой партии. Такие расчеты позволят проверить компании занимающиеся продажей оцинкованных листов и избавить себя от фирм, зарабатывающих на воздухе. Похожими формулами стоит пользоваться не только при расчете веса стали, но и таких значений как плотность кирпича. объема пенопласта .

Таблица расчета веса стали оцынкованой листовой в 1т.

Оцинкованный лист

Одной из самых главных сфер деятельности компании есть поставки листового проката. Мы продаём оцинкованый лист производства Российской федерации, Казахстана и Европы. Наше предприятие, также, предоставляет услуги по рубке листа гильотиной. При заказе больших оптовых партий оцинкованного листа от 1-й пачки (4-6 тонн, Украина) действуют специальные скидки и Выгодные условия.

Вес листа

Вес листа оцинкованного расчитывается по формулам или определяется из таблиц веса листового металлопроката. Значения высчитанные вручную являются теоретической массой, реальный вес может незначительно розниться, а при больших количествах сильно отличаться от расчётной. Это происходит по нескольким причинам. Во-первых: сталь, покрытая с двух сторон слоем цинка на каждом квадратном метре немного прибавляет в весе. Чем толще покрытие, тем большая окажется разница (в зависимости от класса толщины это 142 850 г на кв.м). В расчётных формулах этот факт обычно не учитывается из-за почти одинаковой плотности цинка и железа.

Во-вторых: ГОСТами допускаются отклонения в толщине листа в большую или меньшую сторону. Например даже по расчётным данным вес 1 м2 оцинкованного листа 0,55 толщины составляет 4,3175 кг, а при толщине 0,54 (которая дефакто счетается 0,55) уже 4,239 кг. Как видно разница внушительная, и на каждой тонне набегает большой перевес или недовес. Таким образом, Теоретическая масса оцинкованного листа нужна для приблизительной оценки. Точных реальных данных по весу листового проката не существует. Все таблицы веса оцинковки, которые можно найти в сети интернет не что иное, как теоретичекая масса листа. Для облегчения получения расчётных данных можно пользоваться калькулятором веса оцинкованного листа. С его помощью легко можно посчитать, например, сколько выйдет листов нужного размера с одной бухты, или узнать машину какой грузоподъёмностью нанимать для транспортировки листа.

по назначению для:
- холодного профилирования (ХП)
- холодной штамповки (ХШ)
- окраски (ПК)
- общего назначения (указывается ОН)
по возможности к вытяжке (группа ХШ), категории:
- нормальной (Н)
- глубокой (Г)
- весьма глубокой (ВГ)
по равномерности толщины покрытия цинка:
- нормальной разнотолщинности (указывается HP)
- уменьшенной разнотолщинности (указывается УР).
