Ремонт и разборка электроплиты своими руками

Советы мастеров

Откручивая гайку со штыря, для лёгкости хода наносят небольшое количество масла на штырь.
Отсоединяя провода с пружинными наконечниками от неисправной конфорки, прикрепляют клочки бумаги с информацией, какой проводок к какому разъёму относится.
Замену деталей электроплиты со стеклокерамической варочной панелью доверить мастерам из сервисного центра. Для остальных видов плит возможно использование подручных материалов в ремонте, но фирменные комплектующие лучше.
Конфорки в старой плите заменяют на более современные: так упрощается поиск новых деталей.
Прежде чем разбирать, плиту сначала осматривают, чтобы определить причину неисправностей, например, оставшийся провод, скопление нагара на контактах и т. д.

Чтобы избежать возможных поломок, ежегодно проводят профилактический осмотр технического состояния бытового агрегата. Соблюдая правила безопасности, обладая основами электротехники, вооружившись необходимыми инструментами, выполняют ремонт узлов и деталей электроплит.

Источник статьи: http://okcomfort.com/tehnika/plita/remont-elektricheskoy-svoimi-rukami.html

Что потребуется для проведения ремонтных работ

Прежде всего, человек, который взялся за ремонт бытовой техники, должен обладать хотя бы минимальными знаниями в области электрики. Без этого просто невозможно правильно провести ремонтные мероприятия. Кроме этого, перед началом работ необходимо соблюсти все правила безопасности.

Для этих целей важно обладать необходимым инструментом. При необходимости демонтажа варочной поверхности обязательно потребуется набор отверток. Среди них должны присутствовать:

Среди них должны присутствовать:

крестовидные;
плоские.

Кроме этого, следует позаботиться, чтобы все они были разной толщины, так как каждая модель стеклокерамической варочной поверхности у различных производителей отличается креплением.

Также для демонтажа панели и ее дальнейшего ремонта следует подготовить следующий инструмент:

рожковые и накидные ключи;
пассатижи;
кусачки;
паяльник;
бокорезы;
изоляционная лента.

Также в обязательном порядке понадобится специальное оборудование, которое предназначено для того чтобы измерять напряжение и сопротивление.

Оборудование для ремонта

Причины неисправности

Самостоятельный ремонт целесообразен лишь в тех случаях, когда поломка не слишком серьезная. Чтобы оценить степень повреждений, стоит разобраться, какими могут быть поломки духовки в электроплите и что каждая из них означает.

Нет электричества

В этом случае индикаторы не светятся, духовка не реагирует на переключатели, а вся плита, в том числе конфорки, не включается. В этом случае проверку ведут от розетки. Если она исправна — проверяют шнур питания. Затем переходят к осмотру плиты.

Включена блокировка

Современные модели электроплит оснащаются блокировкой из соображений безопасности. Если пользователь установил таймер или забыл провести процедуру самоочистки, духовой шкаф перестает работать автоматически.

Повреждение внутренней проводки

Проблемы с проводкой могут быть не только у всей плиты, но и внутри духовки. В такой ситуации понадобится опытный мастер, как как без знания схемы питания плиты обойтись не получится.

Сработала термозащита

Духовка, как и вся плита, отключается при превышении установленной температуры. В этом случае цепь питания разрывается электроникой или механически. Причина перегрева бывает различной, от выхода из строя охлаждающих вентиляторов до поломок контроллера температуры.

Неисправность ТЭНа

Перегоревшие ТЭНы, верхние или нижние, входят в число популярных поломок духовки. В этом случае она продолжает работать, но нагревается гораздо слабее и готовит пищу неравномерно. ТЭН осматривают визуально.

Сломался переключатель

Неисправность переключателя режимов — еще одна распространенная причина неисправностей. Пружины контактов со временем держатся очень слабо и могут подгореть от воздействия температуры. Переключатель достаточно заменить.

Термостат

Неисправный термостат передает на главный модуль управления духовкой неправильные данные о температуре. Из-за этого техника воспринимает перегрев при отсутствии такового и блокировать слабо нагретую духовку. Нередко периоды сильного нагрева чередуются с недостаточным.

Механические повреждения

Неплотное закрытие дверцы, трещина или неправильное прилегание ее при закрытии запускает блокирование всей плиты. Даже незначительные деформации и повреждения в результате механических воздействий подлежат обязательному ремонту.

Сбой модуля управления

Современные духовые шкафы в своей работы полностью опираются на электронику. Поломки и сбои в «мозгу» техники приводят к полной блокировке или самопроизвольному запуску духовки. Ремонт электронных компонентов сложен и требует профессионального подхода.

Ремонт газовой варочной поверхности

Ремонт встраиваемой варочной панели работающей на природном газе лучше доверить специалистам. К чему приводит неисправность газовых приборов мы почти каждый день видим по телевизору. К таким же последствиям может привести неквалифицированный ремонт газовой варочной панели. Своими руками такой ремонт можно осуществлять только в том случае, если имеется большой опыт обращения с газовыми приборами. Наиболее простой ремонт встроенной варочной панели этого типа производится методом простой замены всей панели. Для этой цели потребуется приобрести новую поверхность, которая будет идеально подходит по размерам. Если же вы решились сами ремонтировать газовую панель, то надо соблюдать правила работы с газовым оборудованием. Согласно правил, инструмент для работы с газовым оборудованием должен быть обмедненным т.е. покрыт медью. При проведении ремонтных работ – подача газа к прибору должна быть полностью приостановлена. Так же электрическое напряжение от плиты должно быть отключено. Одной из причин плохой работы газовых горелок может быть в обычном засорении газовой форсунки. Чтобы восстановить работоспособность прибора, достаточно прочистить отверстие форсунки, из которых выходит газ, медной проволокой диаметром равным или чуть меньше диаметра форсунки. Так же одной из частых неисправностей газовой панели является утечка газа из соединений газопроводных трубок внутри панели или краников этой панели. Как произвести ремонт утечки газа из регулировочного краника видео смотрите обязательно:

При этом все соединения газопровода должны быть максимально герметично подсоединены. Проверка утечки газа в соединениях проверяется методом «обмыливания» соединений.

Пример проверки утечки газа видео обязательно посмотрите. Проверка сделана на примере газовой плиты старого образца. Проверка утечки газа в газовой панели ничем не отличается.

Ещё одним очень распространённым дефектом в работе газовых панелей является неправильная работа системы розжига. Внешне такая поломка проявляется в виде недостаточного искрения запала, а также в полном отсутствии разряда между электродами. В этом случае ремонт встроенной варочной панели будет заключаться в замене электронного блока. Для того чтобы демонтировать этот элемент необходимо отключить печь от сети и снять верхнюю крышку. Откроется доступ к электронному блоку, но прежде чем приступить к его демонтажу, следует убедиться в том, что кнопка, которая включается запал, находится в исправном состоянии. Для этого достаточно подключить провода отходящие от неё к мультиметру. После нажатия на кнопку прибор должен показать сопротивление около 1 Ома. Если этого не произойдёт, то, скорее всего, достаточно будет заменить только этот элемент для восстановления полной работоспособности системы розжига варочной поверхности. В противном случае, необходимо приобрести новый электронный блок, после чего установить его на место неисправного элемента. Как произвести ремонт системы розжига газа видео смотрите здесь:

Инструкция по ремонтным работам

Неисправно работающая электроплита — «неприятность» распространённая, побуждающая взять в руки телефон и вызвать на дом мастера. Однако такой способ обходится недёшево, поэтому ремонт плиты стоит попробовать выполнить самостоятельно при условии соблюдения техники безопасности, наличия инструментов.

Необходимые инструменты

Приступая к ремонту, готовят набор необходимых инструментов:

мультиметр;
крестообразные и плоские отвёртки;
кусачки;
плоскогубцы;
монтажный нож;
термоусадочная трубка;
мелкозернистая наждачная бумага;
фонарик;
паяльник;
изолента;
пинцет;
молоток;
набор гаечных ключей;
пробник напряжения.

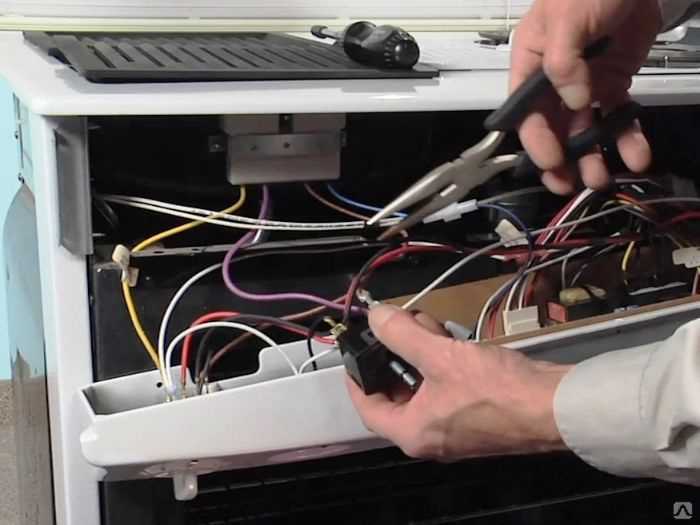

Разборка электрической плиты

Моделей плит разных размеров, конструкций много. Выделить основные пункты, по которым происходит разборка оборудования, невозможно

Но для всех существует главное условие: наличие термоизоляционного слоя из стекловаты требует предельной осторожности при работе. Это же относится и к асбестовой пыли прокладок, находящихся под конфорками (относится к старым моделям электроплит советского образца)

Вначале демонтируется верхняя панель, закреплённая винтами, расположение которых зависит от конструктивных особенностей плит – на задней стенке или по периметру корпуса под верхней крышкой. Открутив винты и сняв крышку, получают доступ к конфоркам, ведущей к ним проводке, регуляторам мощности, расположенных на передней панели.
Чтобы освободить нижнюю часть, где установлены нагревательные элементы, конфорки с проводами снимают. Для этого откручивается прижимная заземляющая гайка, затем снимается.
Демонтируется конфорка, посаженная на резьбу или вставленная в отверстие. Смазав резьбовую деталь маслом, выворачивают из корпуса либо поддевают отвёрткой и вытаскивают. В доступности оказываются внутренние соединения оборудования.

Совет
Электроплиты с варочной панелью из керамики, например, Веко и другие, разбираются с предельной осторожностью, чтобы не повредить деталь, не допустить её перекоса.

Устранение неполадки

Устранение неполадок в электроплите и в другой бытовой технике доверяют профессионалам. Они знают основы электротехники и ознакомлены со всеми правилами техники безопасности.

Учитывают, что подключение и дальнейшее обслуживание электроприборов своими руками приводит к отказу со стороны сервисных центров обслуживать бытовую технику после несанкционированного вмешательства. Аннулируется и гарантия производителя в случае самостоятельной починки неисправных узлов и элементов.

Чтобы вернуть плите работоспособность, приступают к устранению неисправностей:

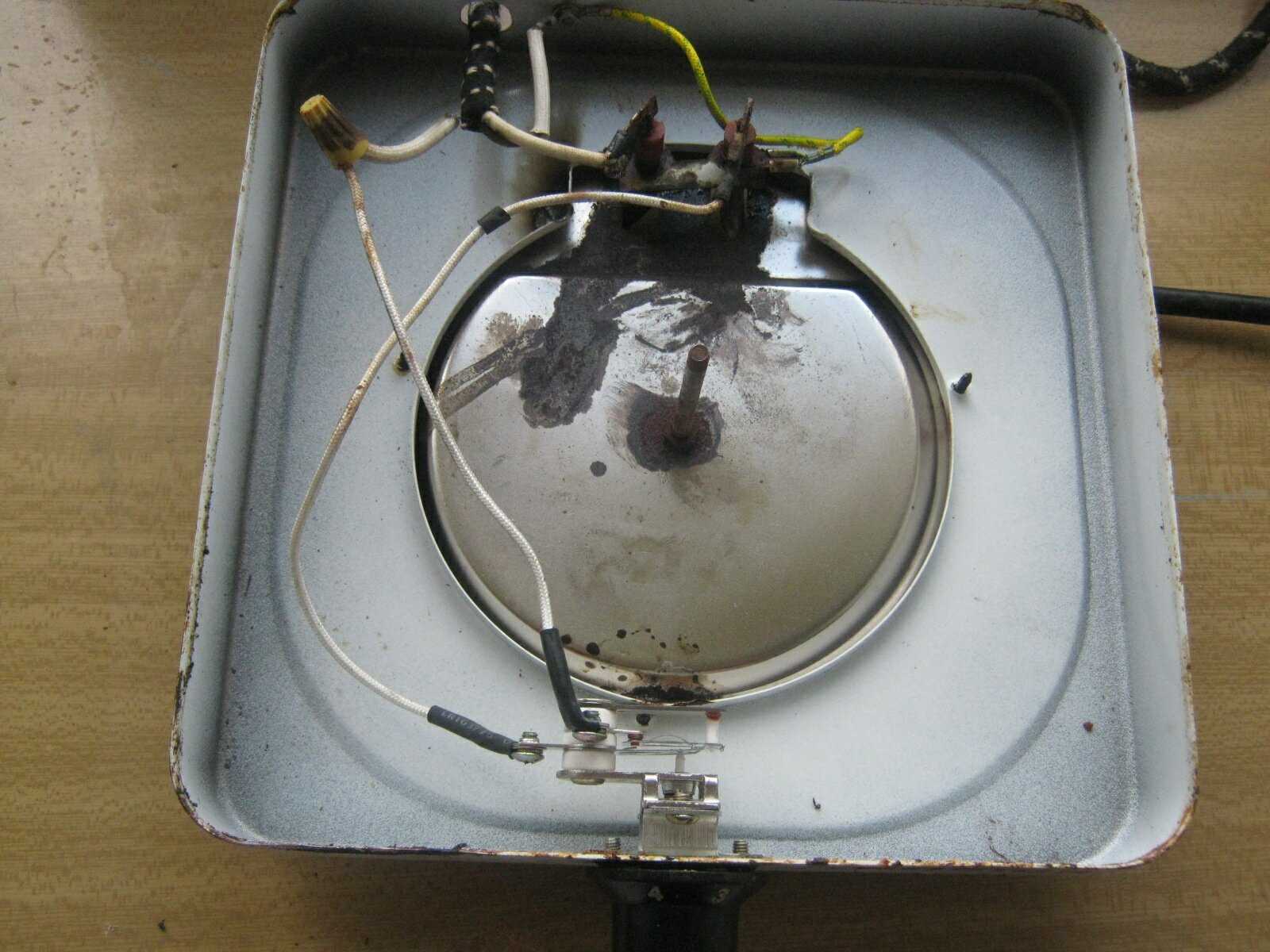

Конфорки. Для обнаружения поломки откручивают крепление и проводник заземления. Находящееся под конфоркой стопорное кольцо или пружину извлекают, поддев деталь острым предметом. Неисправные конфорки заменяют на новые, так как эта деталь ремонту не подлежит. Если конфорки исправны, переходят к осмотру блока управления, регулятору мощности, переключателю.
Сломанный переключатель. Поломку определяют при поворачивании ручки по часовой стрелке. Если движение не сопровождается характерным щелчком, нужно заменить элемент. Для этого сначала отсоединяются ручки, снимается передняя панель, осматривается регулятор и его контакты. Контакты зачищают, а неисправную деталь заменяют на новую.
Работа электронного блока управления проверяется путём подачи напряжения на плиту. Исправная автоматика срабатывает спустя определённое время. Для устранения поломки лучше обратиться к мастеру, так как требуется наличие принципиальной схемы, знания в радиотехнике.
Для замены регулятора и ступенчатого переключателя демонтируют переднюю панель с металлической пластиной, удерживающий регулятор, далее просто выполняют замену неисправного элемента.
Неисправность электромодуля. Для ремонта требуются знания в микропроцессорных узлах и электронике. Если их нет, лучше обратиться в сервисный центр.
Поломка рычага мощности. Чтобы определить неисправность, регулятор устанавливают на максимальную температуру и следят за степенью нагрева конфорки. Если она остаётся холодной, требуется замена электронного прибора.
Проблема с термостатом. Выражается в двух случаях: окисление вводных контактов и нулевой контакт с корпусом детали, изнашивание и перегорание твердосплавных элементов внутри. Нужна полная замена термостата.

Профилактические мероприятия

Обеспечить долгую бесперебойную работу бытового прибора возможно, соблюдая должный уход и выполняя требования, изложенные в инструкции по эксплуатации.

Уход за стеклянными поверхностями электроплиты осуществляют без использования абразивных материалов.
Каждый раз после приготовления еды плиту очищать мыльным раствором и насухо вытирать.
Не оставлять без присмотра на длительное время включённую плиту, чтобы избежать возгорания предметов, расположенных поблизости.
Использовать посуду, по диаметру соответствующую размеру конфорки.
Вовремя проводить осмотр плиты и составляющих на предмет повреждений и возможных неисправностей, своевременно выполнять ремонт.
Не ставить на сильно раскалённую конфорку холодную посуду.
Избегать попадания жидкости, соли и сахара на варочную стеклокерамическую панель, иначе она быстро придёт в негодность.
Приступая к ремонту, плиту сначала обесточивают, контакты проверяют на предмет остаточного тока мультиметром.
Беречь плиту от механических повреждений.
Перед первым включением внимательно изучить инструкцию по эксплуатации.
Не использовать бытовую технику не по назначению.

Неисправный термостат

Эта проблема касается как электрических, так и газовых духовок. Если термостат сломан, то он отключает нагрев камеры при малых температурах. Следовательно, духовка плохо греет. Это носит название “раскалибровка”. Проверить состояние термостата можно с помощью термометра. Его нужно поместить внутрь камеры и посмотреть показания. Итак, ваши действия:

Включить духовку на минимальную температуру или немного больше.
Подождать 7-10 минут.
Исправный термостат даст сигнал о выключении нагрева.
Откройте дверцу.
Исправный термостат снова включит нагрев (если есть индикатор, то вы увидите как он снова загорится).

Если на каком-либо из этапов у вас наблюдаются проблемы, то необходимо вызвать мастера или обратиться в сервис за заменой термостата.

Основные причины поломки

Неисправности и их причины:

Запах горелого появляется во время включения в электросеть. В данном случае нужно сначала проверить плиту визуально. Для этого выключают её из электросети, осматривают конфорки. Если причина — в скопившихся и пригорающих остатках пищи, их убирают, хорошо промывают поверхность. Если же плиты чистые, но запах гари всё равно выделяется из оборудования, то дело может быть в неисправности проводки. Необходимо вызвать мастера или попытаться отремонтировать самостоятельно.
Перестаёт нагреваться ТЭН. Причиной стали соединительные провода или конфорка. Сначала проверяют детали управления, у которых часто слетает контакт. Если это не помогает, нужно полностью заменить ТЭН на исправный.
Из-за поломки переключателя не удаётся настроить необходимую температуру нагрева конфорки. Причина — смещение контактов, их отсоединение.
Проблемы со спиралью выявляются при плохом нагреве конфорки или его отсутствии. Спираль может повредиться из-за перегрева, разрыва или попадания внутрь влаги.
Духовой шкаф может разогревать неравномерно либо не набирать нужную температуру. В данном случае дело в ТЭНах. Ремонт или замена необходимы.

Важно Самостоятельно проводить ремонт стеклокерамических плит можно, если хорошо изучить инструкцию по эксплуатации и знать строение электроплиты. Иначе необходимо вызвать на дом специалиста

Советы мастеров

Откручивая гайку со штыря, для лёгкости хода наносят небольшое количество масла на штырь.
Отсоединяя провода с пружинными наконечниками от неисправной конфорки, прикрепляют клочки бумаги с информацией, какой проводок к какому разъёму относится.
Замену деталей электроплиты со стеклокерамической варочной панелью доверить мастерам из сервисного центра. Для остальных видов плит возможно использование подручных материалов в ремонте, но фирменные комплектующие лучше.
Конфорки в старой плите заменяют на более современные: так упрощается поиск новых деталей.
Прежде чем разбирать, плиту сначала осматривают, чтобы определить причину неисправностей, например, оставшийся провод, скопление нагара на контактах и т. д.

Плита подвержена как механическим повреждениям, так и износу деталей, что приводит к поломкам. Чаще ремонтом занимается специалист, однако существуют поломки, которые устраняются самостоятельно. О том, как сделать ремонт газовой плиты, ее духовки и стекла, а также узнать о частых причинах поломок индукционных плит и их ремонте — можно на нашем сайте.

Сенсорная плита не реагирует на кнопки: в чем дело и как починить электроплиту

Часто к нам обращаются с жалобой на сенсор плиты (варочной панели), который вообще не реагирует на нажатие рукой, однако откликается, если касаться его через полотенце или футболку.

Ленремонт принимает заявки на ремонт электроплит различных марок и моделей. Чиним на дому или забираем в мастерскую приборы, чтобы устранить неисправность любой сложности.

Обычно описанная проблема с сенсором проявляется после мыться солевым раствором – такой сомнительный совет часто можно встретить на форумах. В итоге блок управления перегорает. Решение – ремонт или замена элемента.

Проблема — 2

Сенсор вообще перестал отвечать на прикосновение рукой (в том числе через ткань).

Вероятные причины – самопроизвольное изменение частоты сканирования сенсора, проблема с клеммной колодкой или платой индикации. Как вариант – на сенсоре банально появились загрязнения. Так бывает с электроплитами встроенными и отдельно стоящими, в том числе – с индукционными плитами и варочными панелями.

Напоминаем, что нажимать на сенсорные кнопки можно только сухими руками (либо же через ткань), мокрые руки – источник проблем с работой электрических плит.

Решение – перезагрузить плиту, отключив на 30-60 секунд и почистить прибор. Если не поможет – вызвать мастера для диагностики и ремонта.

Проблема — 3

У плиты, не отвечающей на прикосновения, могут ослабнуть пластиковые пружины, прижимающие сенсор к устройству.

Если кнопки, сенсорная панель не функционируют, мастера Ленремонта помогут диагностировать причину и отремонтировать плиту.

https://youtube.com/watch?v=OImI96GWI-0

Внутреннее устройство плиты

Прежде чем начинать ремонт газовой плиты Gorenje, важно разобраться в устройстве оборудования, дабы понимать, в какой области необходимо искать поломку. А также изучить правила безопасной эксплуатации газовых приборов

Несмотря на огромное разнообразие техники разных ценовых категорий, все газовые плиты имеют одинаковое строение, при этом отличия могут наблюдаться только в оригинальных деталях каждой модели.

Практически все новые модели газовых плит Gorenje оснащены системой пьезоподжига, которая нередко является причиной частых поломок оборудования

Классическая газовая плита оснащена четырьмя конфорками, каждая из которых закреплена за внутренней панелью при помощи болтов. Конфорка включает в себя крышку, рассекатель и инжектор, при этом к ней подведена медная трубка, имеющая специальное крепление по типу “американки”. Именно таким образом газ подводится к каждой конфорке.

При наличии системы электроподжига, к каждой конфорке подводится две свечи: одна предназначена для розжига, и работает от пьезоэлемента, а в то время как вторая выступает в роли термопары, контролирующей горение.

Свеча автоподжига имеет керамический кафтан, предотвращающий пробивание искры ниже установленного уровня, при этом свеча с термопарой оснащена бронзовым кафтаном – мощным проводником тепла.

Коллектор газовой плиты, отвечающий за контроль тока газа, находится под верхней панелью оборудования. Он представлен в виде толстой трубки, от которой к каждой конфорке расходятся электромагнитные клапаны – проводники, отвечающие за контроль тока газа. Таким образом, даже если пламя одной горелки потухнет, другие конфорки все равно смогут безопасно функционировать.
