Самостоятельный ремонт основных неисправностей кухонных вытяжек

Причины возникновения поломок

Чаще всего неисправности в работе вытяжек можно устранить самостоятельно. В первую очередь необходимо ознакомиться с инструкцией к устройству. Именитые производители, такие как Shindo Domestic, Faber. Turboair, France, Пирамида, Elikor и другие, указывают типичные неисправности и варианты их устранения в своих инструкциях.

Самыми распространёнными поломками являются: снижение производительности, невозможность управления скоростью, появление посторонних шумов, исчезновение освещения, отсутствия реакции на включение.

Неисправность электродвигателя, как правило, связана с перегревом. Работая в условиях отвода горячего пара на высокой мощности, устройство из-за засора жировых фильтров получает недостаточно охлаждения, что приводит к его нагреву и перегоранию обмоток. Поэтому необходимо следить за состоянием жировых фильтров и с регулярностью проводит их очищение.

Проверить на засор фильтр просто — нужно поднести лист тонкой бумаги при включённой вытяжке к решётке фильтра и посмотреть, притянется ли он к ней — если нет, то потребуется чистка. Засорение фильтра также влияет на производительность вытяжки в целом.

Управляя режимами вытяжки грязными руками, вы провоцируете засор элементов управления, что приводит к их отказу. Поэтому желательно все манипуляции с управлением и включением осуществлять чистыми руками. Необходимо также следить, чтоб брызги или вода не попадали на поверхность управляющих частей и в середину устройства.

Как должно быть сделано подключение к сети

99 % неисправностей вытяжек происходит от неверного подхода к их питанию, часто при установке они уже подключаются неправильно. Именно в момент первоначального монтажа перед владельцем должен стоять вопрос о том, как подключить вытяжку на кухне к электричеству правильно, чтобы впоследствии не возникли какие-либо проблемы, связанные с ее функциональностью.

Естественно, что за основу берется сам кабель отходящий от устройства — он может иметь подключение через розетку или подразумевать соединение в распределительной коробке. Соответственно рядом с кухонной вытяжкой монтируется и место ее контакта с энергосетью дома. А вот дальше уже начинаются нюансы. Линию, связующую вытяжку с электропитанием необходимо защитить. Токи тут невелики, поэтому можно использовать автомат отключения до 10 А. Он предохранит шину питания от выгорания при возникновении короткого замыкания в самом устройстве. Автомат размещают в общем распределительном щитке квартиры и через него уже питают или розетку, или коробку подключения вытяжки.

Естественно, что навесной монтаж кабелей выполнять не желательно — для этого используются пластиковые короба или гофра. Что касается самого провода, самым подходящим вариантом станет или алюминиевый сечением 2.5 мм или медный от 1.5. А вот применение в качестве защиты УЗО достаточно бессмысленно. Принцип работы устройства непосредственно связан с наличием третьего провода в линии — «земли». Который на большей части домовых щитков просто соединен с нулем. Да и не факт, что есть разводка этого контакта в самой вытяжке. Слишком низко рабочее потребление агрегатом, редко достигающее и 150 Вт. Соответственно и защиту самого агрегата по схеме мало кто выполняет из фирм-производителей.

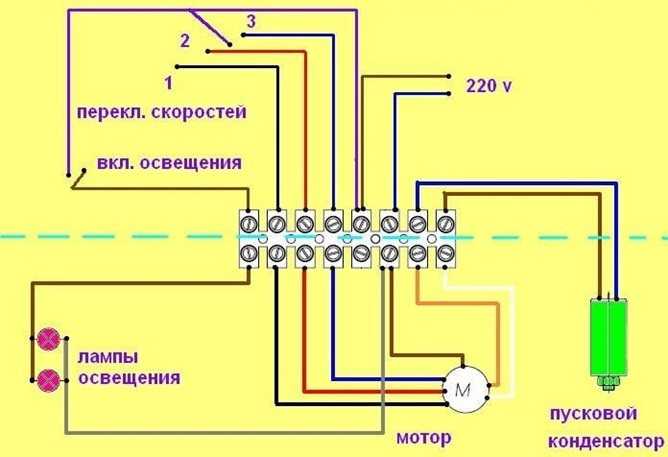

Стандартная схема устройства кухонной вытяжки

Оборудование любой модификация вытяжки («Крона», Bosch, Asko, «Эликор») содержит стандартные компоненты:

• четырехскоростной двигатель – обеспечивает регулирование мощности потока воздуха вытяжного вентилятора. Благодаря этому через фильтры проходят воздушные массы, в которых задерживаются тяжелые частицы жира;
• фильтры – на сегодняшний день существует множество различных фильтров для циркуляционных модулей: керамические, угольные, водородные, угле-пластиковые, оптико-волоконные, абсорбционные. Все они работают по принципу грубой очистки всех видов материала;
• осветительные лампы. Освещение варочной поверхности выполняется светодиодными лампами, галогеновыми, ультразвуковыми и другими источниками света;

Установив специальное приложение на мобильный телефон, можно задать режим функционирования кухонной вытяжки.

Устройство вытяжки

Ремонт вытяжек кухонных начинают с исследования ее устройства и поиска проблемы. Очистка воздуха происходит при помощи асинхронного мотора, у вытяжки он чаще однофазный. Предусматривается конвертор, который регулирует скорость вращения и снижает уровень шума. Двигатель оборудуется вентилятором, который бывает осевым либо тангенциальным.

Осевой состоит из лопастей обычного винта — они и затягивают воздух внутрь. Второй же тип имеет немного другое устройство лопастей. Они представляют собой лопатки (их огромное количество). Они создают центробежную силу большой мощности и выталкивают наружу воздух.

Также вытяжка оборудуется фильтром, его установка происходит на входе потока воздуха. Необходимым элементом служит и панель управления. Старые модели чаще имеют механический тип управления, а современные — сенсорный. Все элементы располагаются в одном корпусе, что облегчает замену неисправной детали.

История возникновения и устройство вытяжки

Ещё с начала древних времён люди задумывались о вентилировании закрытых помещений. Особенно это было актуально в местах приготовления еды. Первоначально все действия сводились к простому проветриванию или такому расположению места готовки, при котором естественным способом отводились продукты горения.

С развитием домостроения менялись и кухни. В них начали применять печи и камины, в которых для вывода продуктов сгорания использовались дымоходы. В XIX веке российский учёный Э. X. Ленд предположил, что качественное вентилирование невозможно без искусственного обмена воздуха. Основное развитие производство вытяжек получило благодаря итальянской компании Faber, выпустившей в 1958 году первую вытяжку из пластика.

Современные вытяжки полностью справляются с возложенными на них задачами. Не потеряв производительности, они стали компактными и удобными в использовании. Конкуренция между компаниями приводит к постоянному улучшению технических характеристик изделия, таких как производительность, снижения уровня шума, надёжность.

Виды и принцип работы

Вытяжка для кухни — это устройство, предназначенное для очистки воздуха от дыма, запахов, частичек жира, влаги, возникающих в процессе приготовления еды. В зависимости от режима работы кухонные вытяжки бывают проточными и циркуляционными. Первый тип подразумевает вытяжной режим, когда удаляемый воздух вытягивается наружу из помещения, чаще всего в вентиляционную шахту. Этот режим более предпочтителен, по сравнению со вторым. Циркуляционный режим основан на пропускании воздуха через систему фильтров и возвращении его назад в помещение.

По внешнему виду вытяжные приборы разделяются на следующие типы:

Несмотря на внешний вид, принцип работы и устройство у них одинаковы. Основной частью кухонного прибора является мотор. Именно от его работы и расположения зависит качество очистки воздуха. Имея в составе вытяжной вентилятор, он обеспечивает создание воздушных потоков, проходящих через элементы фильтров.

В качестве мотора применяется асинхронный двигатель. Его ось повторяет движения, нагнетаемого или разряжаемого потока воздуха. Такой электромотор состоит из ротора, расположенного внутри статора. Расстояние между ними составляет не более двух миллиметров. Статор представляет собой сердечник с пазами, на которые наматывается обмотка. Ротор, подвижная часть с валом, состоит из сердечника с короткозамкнутой обмоткой. Такая конструкция по виду напоминает беличье колесо.

При подаче переменного тока на обмотку статора, согласно законам физики, появляется переменное магнитное поле. На помещённом внутрь этого поля замкнутом проводнике возникает электромагнитная индукция, что приводит к появлению тока, а это, в свою очередь, заставляет вращаться ротор. Из-за того что статор имеет несколько выводов, подключение разного их количества приводит к изменению скорости вращения вентилятора.

Конструкционные элементы системы

Особым элементом вытяжки является обратный клапан. Он может быть электрическим, открывающимся моторчиком при запуске, или механическим, срабатывающим от давления потока воздуха. Его работа заключается в пропускании воздуха в одном направлении и препятствовании его прохождению в обратном. Кроме электродвигателя для вытяжки и клапана, в состав устройства входят:

• корпус;
• блок питания;
• плата управления;
• панель блока управления;
• корпус держателя для мотора;
• лампы подсветки;
• фильтры.

Сам корпус выполняется из листовой стали и имеет порошковую окраску во избежание появления на нём ржавчины. Блок питания предназначен для запуска электродвигателя и обеспечения нужным напряжением платы управления и ламп подсветки. Держатель для мотора используется для снижения уровня вибрации и шума от его работы, а также надёжного его закрепления. Фильтры имеют разную конструкцию, но везде в качестве первичного элемента используется сетка из перфорированного алюминия. Она эффективно предохраняет части вытяжки от загрязнения жиром. Блок управления выполняется в виде механических кнопок или сенсорных поверхностей.

Как самостоятельно разобрать кухонную вытяжку

Для того чтобы вытяжка эффективно очищала воздух в помещении, необходимо 1 раз в месяц очищать фильтр от накопившегося жирового налета. Современные производители постарались максимально облегчить этот процесс для рядового потребителя.

Перед тем как начать разборку аппарата, его необходимо обесточить от сети электропитания. Затем прочитать инструкцию, так как каждая модель вытяжки разбирается и чистится по-разному.

1. Расположение фильтров бывает вертикальное и горизонтальное. Чтобы поменять горизонтальный, необходимо поместить салазки в положение «выкат», затем вынуть фильтр, оценить степень его загрязнения. При необходимости заменить его новым либо промыть в мыльном растворе.
2. При вертикальном положении фильтрующего элемента снять поддон вытяжки и извлечь его.
3. Следующим шагом будет снятие воздуховода. Сделать это несложно: нужно просто потянуть его на себя и достать из системы вентиляции. Очищаем трубу при помощи чистящих реагентов.
4. Проверяем работоспособность вентиляции специальным прибором – ориометром. Норма движения воздуха 0,3 кубических метра.
5. Поверхность самой вытяжки помыть чистящим кремом и губкой для мытья посуды.
6. Собираем устройство согласно заводской инструкции, не отступая от норм и правил установки вентиляции.
7. В заключении проверяем эффективность работы циркуляции воздуха, используя такие приборы как, тахограф и газоанализатор.

Маленький экскурс в историю

Люди современности спокойно относятся к миллиону вещей, которые ранее казались бы весьма странными, совершенно не задумываясь, откуда они возникли. А ведь даже кухонная вытяжка существовала не всегда. Изначально вся вентиляция помещений для готовки пищи заключалась в тяге создаваемой трубой печи и открытыми форточками. Соответственно и находится в таком пространстве было весьма затруднительно. Только представьте — жара, чад, дым, запах, отсветы огня на стенах, периодически возникающие порывы ветра (сквозняки) — чистилище. Только чертей не хватает, хотя за них вполне могли сойти люди, топившие печь дровами из-за оседающей на них сажи.

Разными способами пытались решить назревшую проблему с вентиляцией — в стенах размещались духовые отверстия, создающие постоянный сквозняк, открывались окна и форточки или придумывался еще миллион методов проветривания. Но до момента появления в XX веке первых кухонных вытяжек, все попытки создания чистой атмосферы были мало эффективными.

Начиная с 1955 года итальянская компания Faber начала поставку вентиляции наиболее похожей на современную — кухонную. Популярность ее была настолько высока, что за короткое время образовалось множество фирм, выпускающих аналогичное оборудования. Их усилиями и правильной рекламой, кухонные вытяжки быстро завоевали рынки Европы и Америки. Ближе к 90 годам XX века они стояли в домах, расположенных практически во всех частях света.

Несмотря на наличие множества моделей на рынке, внутренняя разница между ними минимальна, а принцип действия всегда один. Воздух попадает в прибор с одной стороны, движется через систему фильтрации, оставляя на ней мусор и жир, затем выходит с другой. В качестве входной части выступает та сторона устройства, которая в основном направлена на источники неприятных запахов. Выход выполняется по циклу обратно в кухню, встроенную систему вентиляции или напрямую на улицу.

Типичные причины неисправностей в работе устройства

Чтобы разобраться в причинах возможных неисправностей с вытяжкой, необходимо знать принцип работы аппарата. Он основан на двухтактной очистке воздуха в помещении:

1. Очищаются все крупные молекулярные частицы объема всасываемого воздуха.
2. Фильтрует все макро- и микроэлементы поступающего кислорода.

Дальнейший процесс очистки зависит от типа конструкции аппарата (комбинированная, циркуляционная, эвакуирующая) и фильтрационных элементов.

Какие могут возникать неисправности в работе:

• проблема с вентиляцией в квартире – перед установкой вытяжки необходимо проверить тягу вытяжного канала. Если он засорился, то весь циркулируемый воздух, наполненный неприятными запахами, вернется обратно в квартиру либо к соседям, а на окнах осядет конденсат. Проверить силу тяги очень просто: необходимо поднести к вентиляционной решетке зажженную зажигалку. Если пламя отклоняется в сторону потока воздуха, это означает, что с вентиляцией все в порядке;

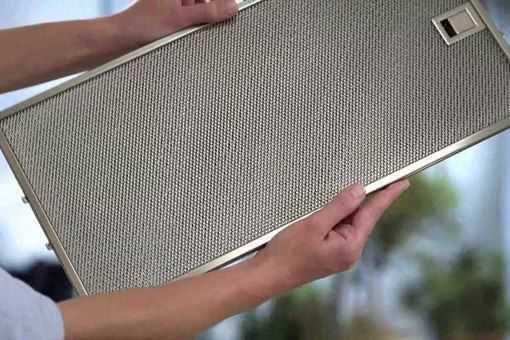

• загрязнение жироуловителя или фильтра в вытяжке – инструкция по проведению профилактических работ от загрязнения фильтров либо самостоятельной очистке уловителей жира прилагается в комплекте вместе с вытяжкой;

Загрязненный и чистый фильтр

Плата переключателя и замена кнопки

Также причинами в плохой работе устройства могут быть поломки электронного интерфейса, неисправность вытяжного вентилятора, слабый контакт в вилке или розетке, ослабление клемм в корпусе вытяжки.

Для того чтобы защитить прибор от перепадов в электросети, стоит приобрести специальное реле напряжения

Провести ремонт вытяжки своими руками несложно. Достаточно внимательно изучить механизм работы прибора, и процесс устранения неполадок не составит особого труда.

Частые неисправности вытяжек

Инструкция по ремонту вытяжки опирается на целый ряд вероятных неисправностей, чаще всего возникающих в процессе работы прибора.

Вытяжка не удаляет запахи

• Включайте прибор за несколько минут до того, как начнете готовить пищу. Выключение необходимо производить примерно через 15 минут после окончания готовки. Выполняя данное правило, вы сможете избавиться от неприятных запахов на кухне раз и навсегда. Также причина может быть в несвоевременной смене фильтров.
• Неэффективная работа угольного фильтра. В данном случае, вам нужно проверить, можно ли разобрать фильтр. Если да, то его следует снять, разобрать (как на фото ниже) и сменить угольные гранулы.

В том случае, если фильтр нельзя разобрать, его необходимо сменить на новый.

Для того чтобы поменять жироулавливатель, просто снимите решетку, уложив её на стол лицевой стороной вниз. Далее следует отсоединить старый фильтр. После этого вымойте решетку и уложите новый жироулавливатель.

Это касается только одноразовых жироулавливателей. Их легко отличить от многоразовых – они имеют надпись, которая отчетливо видна через решетку. Когда такой фильтр приходит в негодность – надпись исчезает.

Что касается волоконных жировых фильтров – то они являются многоразовыми, то есть, вы можете промыть их в теплом мыльном растворе, а просушив – снова поставить на место. Обязательно сопровождайте процедуру смены фильтра чисткой воздухозаборной решетки.

Освещение плиты не работает

1. Возможно перегорела лампочка. Если вентилятор работает, а освещение отсутствует, то вам следует произвести замену лампочки.
2. Неисправность выключателя. В том случае, если замена лампы не помогла устранить проблему, проверьте исправность выключателя освещения.

Вытяжка не включается

В данном случае возможно несколько причин проблемы:

• Прибор не подключен к сети.
  Убедитесь, что в розетке есть напряжение.
• Выключатель прибора неисправен.
  Проверьте выключатель, используя тестер. В том случае, если он не звонится, его следует заменить.

• Отсутствует электропитание.
  В этом случае проверьте щиток. Вполне может быть, что автомат отключился или перегорели предохранители.
• Вилка питания неисправна.
  Проверьте вилку.
• Предохранитель вилки перегорел.
  В случае, если вилка вытяжки оснащена встроенным предохранителем, проверьте его, и в случае необходимости, произведите его замену.
• Внутренний электромонтаж неисправен.
  При помощи тестера вам следует проверить внутреннюю электропроводку. Возможно, она повреждена. Подтяните винты, устранив тем самым плохие контактные соединения. Наконечники обожмите при помощи плоскогубцев.
• Неисправность электродвигателя.
  Проверьте мотор, и если причина неисправности кроется в нем, то произведите его замену, даже не пробуя осуществлять ремонт.

Советы экспертов

Эксперты советуют придерживаться следующих правил:

1. Для проверки правильной работы электродвигателя необязательно снимать мотор с вытяжки. Выполнить необходимые действия можно путём проверки сопротивления обмоток цельной системы. Для этого нужно найти провода, которые ведут к электродвигателю от материнской платы. Затем проводится диагностика двигателя на наличие дефектов в проводке.
2. Главная проверка — демонтаж пускового конденсатора. В 90% случаев причина поломки мотора — короткое замыкание, которое пробивает лопасти мотора и не даёт пройти рабочему напряжению вглубь системы.
3. Когда проведён целостный демонтаж электродвигателя, устранена проблема, нужно проверить работу всей системы. Иногда после ремонта при включении электросети двигатель не начинает работать в идеальном режиме. Особо внимательно нужно отнестись к сборке. При неправильном демонтаже деталей система может дать сбой, а вентилятор замкнёт.

Ремонт двигателя вытяжки провести самостоятельно по силам любому человеку. Для выполнения этих работ нужно приготовить инструменты и ознакомиться с инструкцией по сборке соответствующей модели вентиляции.

Мелкие поломки, возникающие при эксплуатации, можно починить своими руками. Но для этого нужно знать и понимать элементы конструкции вытяжки кухонного оборудования. Читайте советы наших экспертов о том, как своими руками сделать ремонт встроенной вытяжки.

Ремонт вытяжки своими руками

Сейчас мы расскажем основные причины, которые помогут выполнить ремонт вытяжки своими руками. Мы по очереди перечислим вам все неисправности и объясним, как поступить с каждой. Благодаря этим инструкциям вы легко сможете выполнить ремонт бытовых вытяжек самостоятельно. Если у вас сломан пульт, тогда прочтите, как выполнить ремонт пульта своими руками.

Не включается свет

Очень часто многие люди используют вытяжку просто для освещения панели. Этот подход считается эффективным, так как дешевле использовать вытяжку, чем светильники.

Если не работает освещение на вытяжке, тогда вам следует предпринять следующие меры по устранению этой проблемы:

1. Проверить лампочку, так как она могла просто перегореть.
2. Включить вентилятор на устройстве и проверить его на работоспособность.
3. Проверить напряжение в розетке. Сделать это можно с помощью индикаторной отвертки. Если розетка будет работать, тогда следует проверить электрический шнур на наличие визуальных повреждений. Потом проверьте УЗО и благодаря этому методу исключения вы найдете причину неисправности.

Вытяжка слабо тянет

Это вторая по популярности неисправность вытяжки. Здесь дела обстоят намного легче. Вам следует проверить жироуловители на наличие загрязнения. Чаще всего вытяжка плохо вентилирует из-за забитых фильтров.

При необходимости вы можете просто очистить фильтры. Сделать это можно самостоятельно. Вот видеоинструкция, которая поможет качественно выполнить этот процесс.

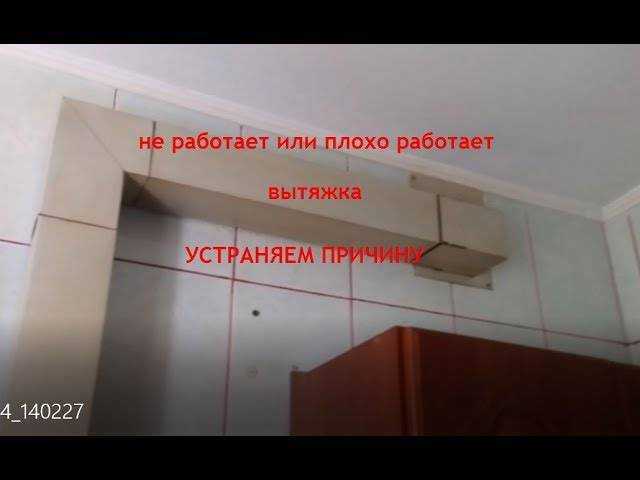

Еще к одной причине того, что вытяжка плохо тянет можно отнести отсутствие тяги в каналах вентиляции. В этом случае тягу можно проверить с помощью зажигалки.

Для проверки необходимо зажечь зажигалку и подвести ее к вытяжному каналу. Если пламя не затягивает в вентиляционное отверстие, тогда вам следует сделать принудительную вентиляцию.

Вытяжка полностью не работает

Если после включения кнопки на панели ничего не происходит, тогда необходимо проводить ремонт кухонных вытяжек. Отремонтировать вытяжку на куне намного сложнее. Сначала вам необходимо проверить шнур и УЗО. Если вы не нашли неисправностей, тогда необходимо выполнить «прозвонку» цепи с помощью мультимера.

Теперь вам необходимо просмотреть схему своей вытяжки и найти предохранитель. Если он не работает, тогда следует его заменить. Если предохранитель работает, тогда следует проверить конденсатор. Иногда именно он может стать причиной поломки вытяжки. Если у вас не работает аэрогриль, тогда причиной поломки тоже может стать сгоревший предохранитель.

Шумит вентилятор

Если вытяжка сильно гудит, тогда причиной этой поломки может стать некачественный производитель. В интернете вы сможете встретить огромное количество статей, в которых люди жалуются на высокий уровень шума вытяжки. Если вы уверены в качестве своего устройства, тогда вам следует проверить качество ее крепления к стене. Даже небольшое расстояние, которое может остаться между стеной может вызывать много шума. Для устранения этой неполадки необходимо затянуть все крепежные элементы.

Не переключает скорость

Если вытяжка не переключает скорость, тогда проблема может крыться в кнопке блока управления. Вам следует визуально осмотреть свою плату. Возможно, на ней просто сгорел контакт.

Кроме этого, причиной неисправности может стать пусковой конденсатор. В этом случае конденсатор необходимо просто заменить. Как видите, ремонт вытяжки можно выполнить самостоятельно.

Как отремонтировать поломку своими руками?

При неисправной вытяжке чувствуется нехватка воздуха в помещении. На поломку системы указывает ряд иных признаков:

• шум;
• треск;
• или гул из дымовой трубы.

Чтобы справиться с проблемой, необходимо владеть элементарными знаниями строения системы вентиляции. Эта информация поможет точно определить причину.

Правильное её определение можно осуществить, пользуясь инструкцией по эксплуатации. По ней можно досконально разложить все элементы и понять, как получить доступ к двигателю.

Так как именно при эксплуатации мотор ломается чаще всего. Чтобы его отремонтировать, необходимо приготовить набор инструментов для демонтажа и надеть перчатки.

Совет
Сначала проводится первичная диагностика. Иногда отремонтировать просто, но в редких случаях требуется полная замена детали.

тут

Заключение

В данной статье вашему вниманию был предоставлен перечень наиболее частых поломок, . Как видите, в большинстве случаев все просто, и справиться с рядовой поломкой может даже тот, кто никогда не сталкивался с ремонтом электроприборов.

Поэтому, не спешите отдавать свою вытяжку в сервисный центр, ведь очень часто за поломкой кроется сущий пустяк. Современные воздухоочистители от известных фирм при правильной эксплуатации и своевременной смене фильтров практически не знают поломок.

Из всего кухонного оборудования вытяжка имеет наиболее простое устройство. Поэтому произвести ее ремонт не очень трудно, главное — понять ее устройство и найти проблему. Сегодняшняя статья будет посвящена именно этим вопросам.
