Как пользоваться нивелиром: устройство, его виды и инструкция

Лучшие самовыравнивающиеся лазерные уровни

ADA instruments CUBE MINI Basic Edition

Лазерный нивелир ADA instruments CUBE MINI Basic Edition относится к числу приборов для частного использования, но отличается приличной точностью и практичным для работы и хранения исполнением в виде компактного куба.

С его помощью можно выстроить одну горизонтальную и одну вертикальную линии длиной до 10 метров, что делает его удобным для работы в небольших помещениях.

Любой человек, выполняющий самостоятельно ремонтные, отделочные или строительные работы дома или на загородном участке, оценит преимущества использования лазерного нивелира.

Характеристики:

предельная дальность измерения (без использования приемника) — 20 м;
точность измерения — 0.2 мм/м;
длительность работы нивелира — 20 ч.

Достоинства:

удобство использования;
качество сборки;
функциональность.

Недостатки:

не выявлены пользователями.

INSTRUMAX ELEMENT 2D SET со штативом

Лазерный нивелир INSTRUMAX ELEMENT 2D SET со штативом подходит для осуществления строительных и монтажных работ на открытых пространствах и в помещении.

Он предназначен для точного горизонтального и вертикального выравнивания поверхностей посредством создания двух перпендикулярных лазерных лучей.

Дальность действия лучей у данной модели составляет 10 метров, а применение приемника предоставляет возможность увеличить ее до 50 метров.

Характеристики:

предельная дальность измерения (без использования приемника) — 10 м;
предельная дальность измерения (с использованием приемника) — 50 м;
точность измерения — 0.2 мм/м;
штатив в комплекте (0.6 м).

Достоинства:

качество сборки;
функциональность;
комплектация.

Недостатки:

низкий штатив.

BOSCH UniversalLevel 2 Set (0603663801) со штативом

Лазерный нивелир BOSCH UniversalLevel 2 Set (0603663801) со штативом — измерительный прибор, проецирующий вертикальные и горизонтальные перекрестные лазерные лучи с автовыравниванием для получения абсолютно прямой линии.

Нивелир позволяет разместить объекты на одинаковом расстоянии, например, сделать наметку для развешивания настенных фоторамок.

Нивелир можно использовать в пределах 10 м, благодаря ярким лазерным лучам.

Характеристики:

предельная дальность измерения (без использования приемника) — 10 м;
точность измерения — 0.5 мм/м;
штатив в комплекте (1.1 м);
длительность работы нивелира — 5 ч.

Достоинства:

комплектация;
качество сборки;
функциональность.

Недостатки:

не отмечены покупателями.

BOSCH GLL 3-80 Professional

Лазерный нивелир BOSCH GLL 3-80 Professional — компактное оборудование с одной горизонтальной и двумя вертикальными линиями.

Длительность работы инструмента составляет 18 часов в 1-лучевом режиме.

Нивелир быстро и с легкостью справляется с построением вертикальных и горизонтальных линий с точностью ±0.2 мм/м и диапазоном самонивелирования ± 4°.

Компактные габариты и небольшой вес способствуют удобной транспортировке и хранению.

Характеристики:

предельная дальность измерения (без использования приемника) — 30 м;
предельная дальность измерения (с использованием приемника) — 120 м;
точность измерения — 0.2 мм/м;
автовыключение;
длительность работы нивелира — 4 ч.

Достоинства:

удобство использования;
функциональность;
качество сборки.

Недостатки:

комплектация.

РЕСАНТА ЛУ-3П

Лазерный нивелир РЕСАНТА ЛУ-3П позволяет существенно повысить эффективность строительных, ремонтных, монтажных или отделочных работ.

Прибор обеспечит построение вертикальных и горизонтальных плоскостей. Для питания используются 3 элемента питания AA, роль которых могут играть как батарейки, так и аккумуляторы.

Нивелир может устанавливаться на пол, на стол или на штатив.

Несмотря на значительные размеры, прибор отличается небольшой массой. В комплектацию включены батарейки, защитные очки и кейс.

Характеристики:

предельная дальность измерения (без использования приемника) — 40 м;
точность измерения — 0.2 мм/м;
угол самовыравнивания — 4 °.

Достоинства:

комплектация;
функциональность;
качество сборки.

Недостатки:

не обнаружены пользователями.

Пошаговая инструкция для работы с нивелиром

Как пользоваться нивелиром при отсутствии необходимого опыта? Начинающим мастерам во время работы следует придерживаться простой инструкции.

Шаг 1 – установка штатива

Устанавливаем штатив с учетом следующих рекомендаций:

крепежные винты на ножках максимально расслабляются;
опоры прибора выдвигаются на необходимую длину;
штатив выставляется в нужном положении, с учетом горизонтального уровня;
винты на штативе со всех сторон закрепляются.

Штативы для нивелира

Шаг 2 – установка нивелира

Нивелирную трубу закрепляют на смонтированном штативе с использованием нескольких крепежных винтов. С применением датчиков уровня (методом их вращения) добиваются строго горизонтального положения прибора. Необходимо чтобы пузырьки на шкале находились в области указанных отметок.

Вначале желательно точно выставить первый из них. Только после этого переходят к регулировке второго винта, ориентируясь на предыдущий. Только такая поэтапная настройка нивелира поможет добиться хорошей результативности в работе. Оптическая ось прибора должна проходить строго горизонтально.

Установка нивелира

Шаг 3 – фокусировка оптического узла

После установки нивелира в нужном положении переходят к настройке его зрительной трубы, ориентируясь на остроту зрения оператора. Для этого необходимо перевести прибор на хорошо освещаемый предмет, и крутят регулятор, пока разметочная сетка не будет отображаться максимально четко.

Такую же работу необходимо произвести на других объектах, освещенных менее качественно. Настройку фокусировку проводят все время, пока это необходимо.

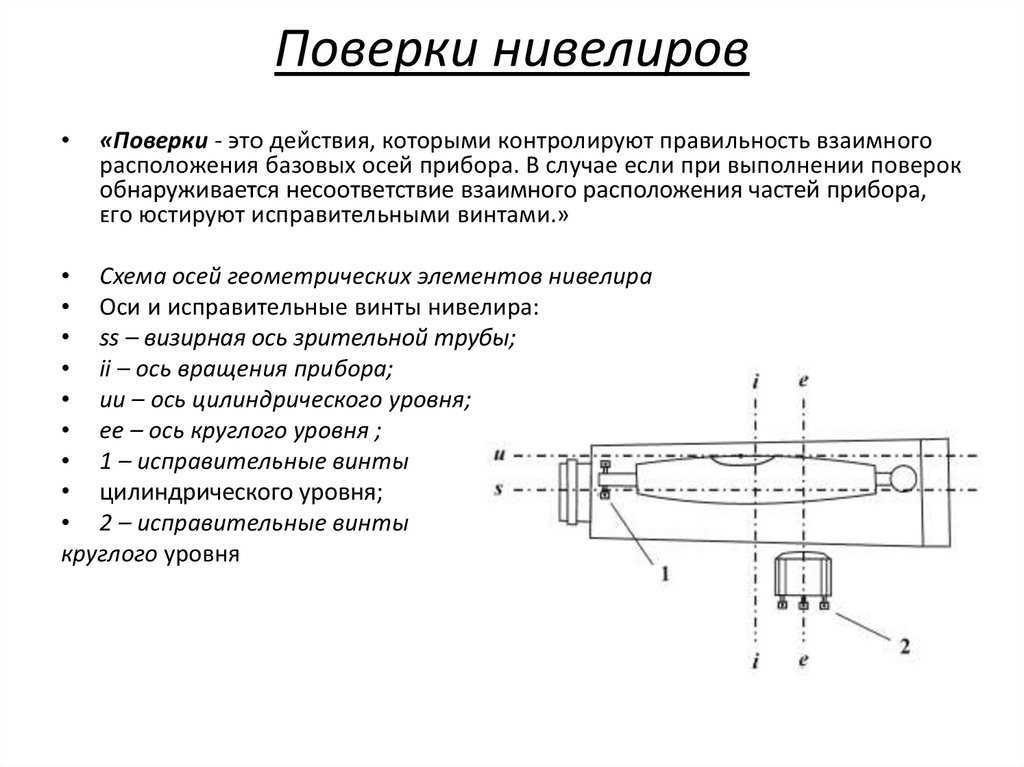

Нивелир и его оптическая схема

Перенесение отметки

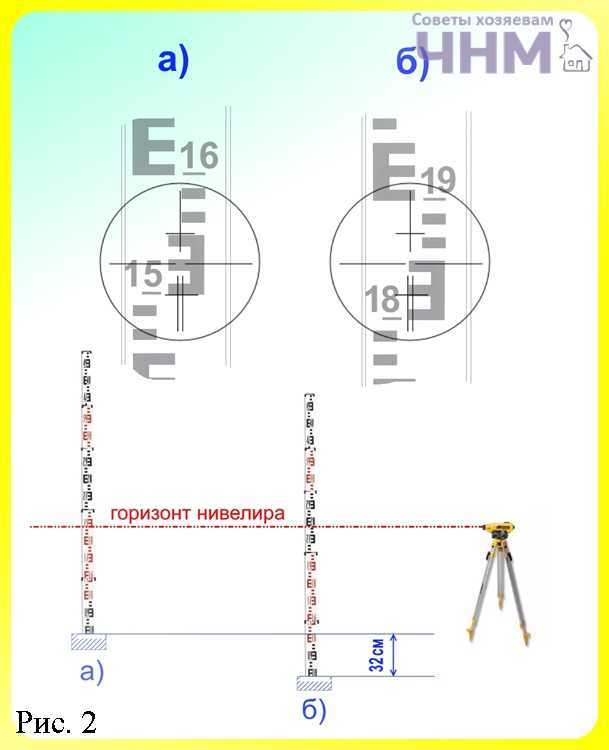

Разберемся, как перенести с помощью нивелира высотную отметку. К примеру, нам нужно сделать репер, ориентируясь на который, экскаваторщик будет копать котлован, глубиной на два метра ниже отметки пола здания. Значение высоты пола, нам и нужно указать экскаваторщику.

Устанавливаем рейку на реперной проектной точке, высота которой соответствует проектной высоте пола здания, то есть ноля, берем отсчёт. При самостоятельной разработке проекта либо при → привязке к местности уже существующего проекта высота этой точки выставляется с помощью колышка либо на какой-то неподвижной поверхности (кирпичный забор, дерево, столб и т.д.) устанавливается метка. Либо такие реперы (метки) выставляет геодезист, сопровождающий стройку. Пусть, к примеру, получилось 162.

Непосредственно у места будущего котлована, вбиваем колышек и, поставив рейку вплотную к нему, снова снимаем значение, пусть оно будет равно 179. Разница составит 17 сантиметров. Откладываем 17 см от низа рейки вверх по колышку, отмечаем значение риской маркера или карандаша. Вбив рядом еще один колышек, чтобы его верх совпал с риской, получим хорошо видимый ориентир, после чего колышек с риской можно убрать.

Совет

. Если какое либо высотное значение нужно сохранить на длительное время, его стоит надежно зафиксировать, вбив гвоздь или нанеся отметку водостойкой краской. Для этого рисуют две горизонтальные черты, с небольшим (пара миллиметров) промежутком между ними. Именно этот промежуток должен соответствовать отметке высоты.

4.4.1. Разбивка линии заданного уклона с помощью нивелира

Горизонтальным лучом визирования

Проектную отметку НВконечной точки В вычисляют по формуле:

и выносят ее в натуру с помощью нивелира, как было сказано выше. При этом отметка горизонта нивелира определяется по формуле:

где а – отсчет по черной стороне рейки на исходной точке А. Отсчет по рейке на точке В определяют по формуле:

Отметку точки В фиксируют на местности верхним срезом кола, забиваемого на такую глубину, чтобы отсчет по рейке был равен «b» (см. рис. 4.6, а).

Промежуточные точки 1, 2, 3….к, выносят по их отстояниям d1, d2,d3….dkот начальной точки и вычисляют соответствующие отсчеты на рейках по формуле:

где b – отсчет по рейке в данной точке; а – отсчет по рейке в начальной точке, i

– заданный уклон, d – расстояние от начальной точки до данной. Знак «плюс» берется при отрицательном уклоне, а знак «минус» – при положительном.

Рис. 4.6. Схемы разбивки линии заданного уклона: а) нивелиром; б) наклонно установленным нивелиром; в) теодолитом; г) с помощью визирок

Пример.

Пусть требуется разбить линию длиной 100 м с уклоном i = +0,004, поделенную на участки d1, d2, d3,d4, соответственно равные 30, 50, 80 и 100 м (рис 4.6, а) и НА= 50,00 м.

От начальной точки А на линию А–В в указанных точках забиваются колья так, чтобы они располагались своими торцами несколько выше проектного положения.

Зная отметку исходной точки А и длину линии, вычисляют проектную отметку НВконечной точки В:

и выносят ее в натуру. Для этого устанавливают нивелир посередине линии, наводят трубу на рейку, стоящую в начальной точке, и производят по ней отсчет «а», например равный 1200 мм (рис.4.6,а), и выносят отметку горизонта прибора:

тогда отсчет по рейке в точке «В» будет равен:

Отсчеты по рейкам на всех остальных точках рассчитываются по формуле: .

В нашем примере отсчеты на последующих точках от начала должны убывать.

Так отсчеты в точках 1, 2, 3 и В соответственно должны быть равны 1080, 1000, 0880, 0800 мм.

Следовательно, колышки в каждой точке забиваются настолько, чтобы отсчеты по рейке были равны вычисленным.

Наклонным лучом визирования

При малых уклонах ускорение работы достигается установкой нивелира в наклонное положение (рис. 4.6,б). Нивелир ставят как можно ближе к проектной линии так, чтобы два его подъемных винта располагались по направлению, ей параллельному. Действуя подъемными винтами, наклоняют нивелир, добиваясь, чтобы отсчеты по рейкам, установленным на кольях, закрепляющих концы проектной линии, были одинаковы. Устанавливают рейку в любой точке створа АВ и, поднимая или опуская ее, добиваются, чтобы отсчет был равен отсчету на конечных точках. Эту линию закрепляют кольями, забивая их на соответствующую глубину.

Чем лазерный уровень отличается от нивелира

Слово нивелир произошло от такого понятия как нивелирование, что в свою очередь является важным этапом геодезических работ. Он позволяет изучить форму рельефа и определить параметры местности за счет построения высот определенных точек. Такие изделия широко применяются при проектировании геодезических структур с максимальной точностью, монтаже столбов ЛЭП, составлении прогноза оседания объектов. То есть это измерители высокой точности. Например, у нивелира погрешность может составлять не более ±0,1-±0,3 мм/м. Причем, чем выше стоимость нивелира, тем более четкими будут его показания.

Лазерный уровень может обладать меньшей точностью. Этого вполне достаточно для бытового использования, строительства загородных домов, укладки кафеля, устройства стяжки и прочего. Также уровень поможет при позиционировании розеток, предохранителей. Стоимость не так сильно влияет на точность данных такого уровня, зато более дорогой уровень может выполнять дополнительные функции.

Есть и некоторые отличия конструкции. Например, в нивелире предусмотрены:

зрительная труба;
источник излучения (лазерного);
оптическая система, за счет которой выстраиваются плоскости и линии;
механизм, отвечающий за выравнивание в пространстве;
механизм управления.

Уровень обладает конструкцией из:

лазерного излучателя (может быть один или несколько);
механизма управления;
системы выравнивания.

То есть лазерный нивелир является более узкоспециализированным и точным прибором, а уровень можно назвать больше бытовым (хотя есть и профессиональные модели). Тем не менее, в строительном магазине более простой прибор иногда может называться нивелиром.

Список выполняемых работ

С помощью лазерного строительного уровня возможно проведение целого ряда самых разнообразных работ, включая:

Возведение/выравнивание/позиционирование перегородок и стеновых конструкций;
Приклеивание молдингов и плитки;
Крепление потолков, приборов освещения;
Выставление оконных и дверных блоков, каркасов, других конструкций;
Монтаж уклона канализационной системы;
Заливку стяжки;
Установку колонн и свай;
Контроль за проведением работ с землёй и бетоном;
Работы с радиаторами отопления;
Расстановку мебели;
Собирание опалубной конструкции;
Прокладывание коммуникационных систем.

С помощью приспособления можно проводить другие подобные работы.

Рейтинг по фирмам-производителям: какие из них лучшие?

У фирм — производителей нивелиров существует свой рейтинг. Топ-5 среди них:

Лидирующее место занимает известный бренд BOSH. Нивелиры этого производителя пользуются большим спросом у профессионалов и домашних мастеров. Несмотря на то, что стоимость профессиональных и бытовых нивелиров сильно отличается, на качестве это не отразилось. Даже дешёвые устройства выпускаются отличного качества.
Китайский производитель ADA занял второе место рейтинга. Он привлёк покупателей комбинированными нивелирами хорошего качества и богатой комплектацией. Приборы устойчивы к перепадам температур и повышенной влажности.
Китайская фирма Condtrol обосновалась на третьем месте. Изделия этой компании стоят недорого и имеют неплохое качество.
Германский производитель Matrix ценится бытовыми нивелирами, а профессиональные устройства не очень качественные.
У немецкой фирмы Kapro хорошо себя проявили приборы для работы в помещении.

Рейтинг производителей нивелиров

Как пользоваться нивелиром, установка

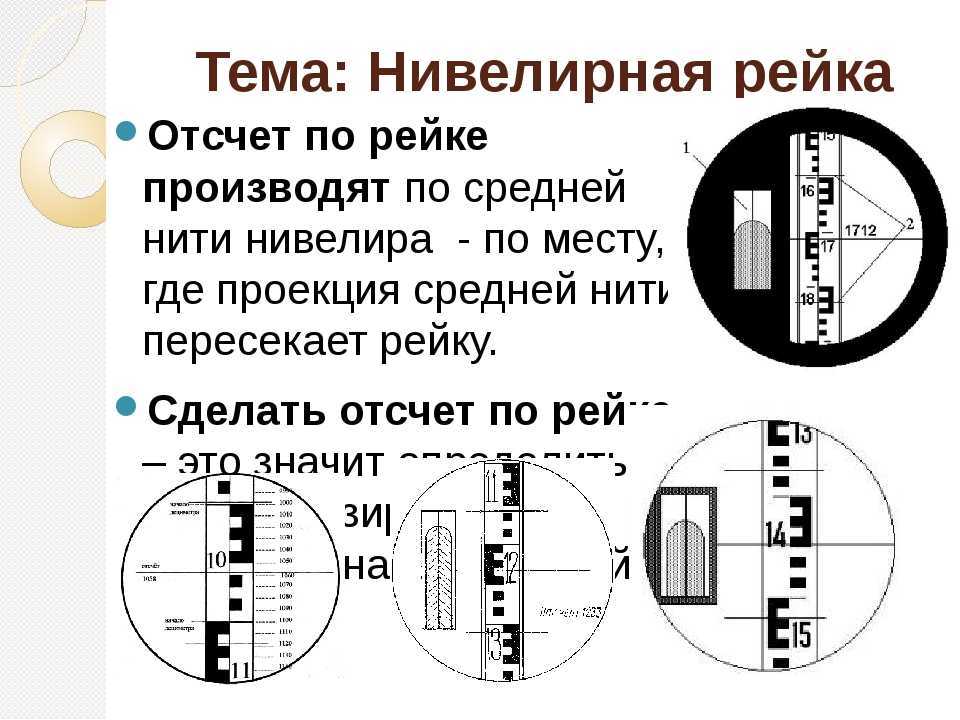

Комплект нивелира состоит из штатива, рейки с делением в миллиметрах на одной стороне в сантиметрах с другой и самого нивелира. Выбираем место для установки, лучше всего ставить прибор посередине измеряемой площади.

Действия по установке нивелира:

выставляем штатив: ослабляем зажимы, выдвигаем ножки на удобную нам высоту и зажимаем винтами. Головку штатива устанавливаем ровно по горизонтали.

устанавливаем нивелир на штатив, закрепляем винтом, который находиться на штативе

придаем нивелиру ровное горизонтальное положение с помощью трех подъемных винтов вращая их одновременно ( вращая винты смещаю пузырек посередине и третьим винтом подгоняю уже в центр уровня), в конечном итоге пузырек уровня должен быть в положение «нуль-пункт».

Нивелир настроили, осталось за малым навести резкость в зрительной трубе. Фокусировка, наводим зрительную трубу на рейку и вращая фокусировочный винт добиваемся четкого изображения, сетка нитей настраивается окулярным кольцом.

Центрирование, устанавливаем нивелир над точкой, подвешиваем отвес за закрепительный винт внизу штатива. Смещаем нивелир по головке штатива так, чтобы отвес находился над точкой, закрепляем. эта операция нужна если вы собираетесь измерить растояние от одной точки до другой или с помощью оптического луча нивелира, например, вынести оси здания.

Как пользоваться нивелиром при производстве полов

Не зная, как пользоваться нивелиром, сделать ровные полы из бетона или цементно — песчаной стяжки на большой площади не возможно.

Работая прорабом в фирмах специализирующихся на бетонных полах первое, что я делал на новом объекте нивелирную съемку основания. По данным съемки, видно надо ли подсыпать песок или наоборот пересыпали.

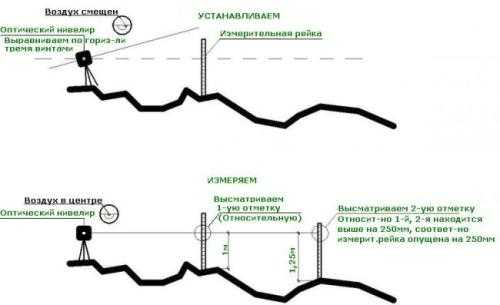

Как проверить нивелиром ровность основания? Допустим у нас объект площадью 540 квадратных метров и нам известна нулевая отметка уровня чистого пола.

После того как настроили нивелир приступаем к съемке. Я снимал отметки основания через каждые шесть метров, как вдоль, так и поперек здания, если делать через три метра, то это будет более точная картина ровности поверхности.

Допустим по результатам съемки получили 18 высотных отметок с перепадами высотных отметок от 1,57м до 1, 72 метра. Суммируем все 18 высотных отметок, получаем сумму 30,51м, делим на 18 ровняется 1,695 м, это средняя арифметическая высотная отметка основания от уровня горизонта инструмента.

Далее высчитываем толщину нашего пола, от 1,695м отнимаем отметку уровня чистого пола 1,20м равно 0,495м. По моим измерениям получилось, что основание занижено от уровня чистого пола на 49,5 сантиметров.

Как пользоваться нивелиром при устройстве фундаментов

Как пользоваться нивелиром, если надо определить глубину заложения фундамента обозначенном в проекте. После установки прибора высчитываем горизонт инструмента. В моем случае геодезическая отметка вынесена на колонну, равняется 96,645м.

Рейку ставим четко на отметку и получаем данные на рейке 0,850м. Высчитываем горизонт инструмента, к геодезической отметки 96,645 прибавляем отметку с рейки 0,850м получаем 96,645+0,850=97,495м.

Проектная отметка 93,80 (низ фундамента) от полученного горизонта инструмента отнимаем проектную отметку 97,495-93,800=3,695 м. Получается, что наша отметка фундамента от горизонтального луча нивелира должна равняться 3,695м.

Если уровень поверхности земли по нивелирной съемки равно 1,250 м, то получится, что вынуть грунт надо на глубину 3,695м — 1,250м=2,445 м.

ADA BASIC – доступный лазерный построитель для собственных параметров

Инструмент, выполненный по традиционной схеме. Оборудован оптической трубой с просветлённой оптикой. Выставка по горизонту при помощи автоматизированного компенсатора. Грубая ориентация – строительным уровнем.

Прибор создан для использования в полевых условиях. Точность показателей обеспечивается стойкостью основания. Лазерный построитель применяется для выполнения ключевых съёмочных работ, также на промышленном и общегражданском строительстве.

Плюсы:

Прекрасная цена для прибора такого уровня.
Всепогодное использование.
Замечательный обзор.

Минусы:

Отсутствует поверка, требуется приобретать отдельно.
Комплектация не учитывает штатив.

Функции

Самовыравнивание (самонивелирование) – обеспечивает высокую скорость и точность измерений. Производится в пределах 3-6° за несколько секунд.

Определение объема, площади –дает возможность с помощью дальномера измерить объем или площадь помещения, емкости, участка. Используется и при вычислении количества линолеума, обоев, плитки и других отделочных материалов.

Автовыключение – автоматически отключает нивелир или дальномер при бездействии. Экономит заряд батареек / аккумулятора и способствует безопасной эксплуатации лазерного прибора.

Откидная скоба – служит для работы в труднодоступных местах (измерение из углов). В зависимости от задачи скоба может открываться на 90° и 180°.

Функция Пифагора – позволяет определить высоту здания, длину стены или столба на основе теоремы Пифагора.

Функция треугольника – вычисляет площадь многоугольного помещения или участка.

Функция рулетки (непрерывных измерений) – измерения выполняются один раз 0.5-1 секунду. Результаты замеров моментально отображаются на дисплее. Применяется для разметки или определения точной дистанции до определенного объекта.

Память – сохраняет результаты последних измерений. Облегчает использование дальномера.

Bluetooth – передает данные замеров на ноутбук или смартфон для дальнейшей работы с ними.

Подсветка – позволяет работать с прибором в условиях слабой освещенности.

Принцип работы лазерного уровня (нивелира)

Принцип действия лазерного уровня заключается в работе светодиодного элемента внутри прибора. При использовании агрегат испускает излучение, которое проходит через призму и преобразуется в видимую линию на плоскости:

Большинство уровней оснащены двумя источника света. Лучи от них могут пересекаться крест-накрест под углом 90°.
Более дорогие модели имеют три светодиода и более и способны проецировать соответствующее количество линий.
Существуют позиционные уровни с отвесами, позволяющие направлять луч на потолок и пол одновременно.

Особый интерес представляют ротационные нивелиры — светодиоды в них закреплены на подвижном валу, вращающемся на 360°. Такие устройства позволяют наносить разметку по всей площади помещения.

Некоторые уровни проецируют только точки, но наиболее популярны в использовании модели линейного типа

Способы съемки местности

Нивелирование поверхности производят для получения точного топографического плана местности.

Целью измерения является изучение рельефа, сопоставление высот отдельных точек.

По методам производства работ классифицируют следующие виды нивелирования:

геометрическое;
тригонометрическое;
физическое;
автоматическое;
стереофотограмметрическое.

В строительной области используется геометрическое нивелирование площади.

Измерение производится горизонтальным визирующим лучом света. Точки закрепляются на местности с помощью колышков или башмаков. Нивелир размещают в месте, называемом станцией, мерные рейки устанавливают на измеряемых точках.

По способу опор съёмки различают:

нивелирование поверхности по квадратам;
нивелирование рельефа по магистралям и параллельным линиям;
нивелирование местности способом полигонов.

Рельеф строительного участка, как правило, равнинный, плоский, без значительных перепадов высот.

На основании полученного нивелированием по квадратам топографического плана строительной площадки составляются проекты вертикальной планировки участка, подсчёты объёмов земляных работ.

В чем разница между нивелиром и лазерным уровнем

Общие отличия между устройствами могут быть не слишком очевидными. Гораздо проще понять разницу между построителем плоскостей и нивелиром на примере конкретных особенностей.

Точность проекции

Видео об отличиях лазерного уровня и лазерного нивелира в первую очередь отмечают разницу в достоверности показаний. Для бытового построителя плоскостей погрешность составляет в среднем 1 мм на 1 м проекции. При этом класс и ценовая категория устройства особой роли не играют. Даже очень дорогие уровни от известных брендов, так или иначе, будут демонстрировать точность, приблизительно равную указанной.

Лазерный нивелир обладает куда меньшей погрешностью. Обычно она составляет всего 0,2-0,3 мм/м даже для недорогих устройств. Топовые модели, особенно ротационные, дают погрешность не более 0,1 мм/м.

Дальность измерения

Нивелирные устройства часто используют при работах в закрытых помещениях, но их отличие состоит в том, что изначально они предназначены для замеров на местности. Поэтому дальность действия таких аппаратов составляет около 50 м для проекционных моделей и более 100 м — для ротационных.

Лазерные уровни предназначены обычно для нанесения разметки на расстоянии 10-15 м. Дорогие модели могут проецировать точки и линии на 25-30 м, но такие показатели обычно являются максимальными.

Лазерные отметки нивелиров обычно лучше различимы при ярком свете

Комплектация

Нивелиры относятся к профессиональному оборудованию и предназначены для эксплуатации в сложных условиях. Обычно в комплекте к ним прилагаются:

штатив для установки приспособления на местности;
пульт дистанционного управления, позволяющий проводить замеры без помощников;
жесткий кейс для хранения и безопасной транспортировки устройства;
специальные очки, которые помогают четче видеть лазерный луч при дневном свете.

Комплектация бытовых строительных уровней обычно скромнее, и в этом состоит немаловажное отличие. В наборе с приборами могут поставляться штатив и кейс, а также магнитные подставки и держатели

Но вот пульта ДУ и рабочих очков обычно не предусмотрено.

Отличие лазерных нивелиров состоит в более прочном корпусе с хорошей защитой от пыли и влаги

Тип источника питания

И нивелиры, и уровни работают от автономного источника питания, в этом аспекте отличий между ними нет. Но бытовые приборы обычно функционируют от простых батареек типа АА. Это является одновременно их достоинством и недостатком. Элементы питания легко найти, и стоят они недорого, но и емкости батареек хватает ненадолго.

Профессиональные лазерные нивелиры функционируют от мощных аккумуляторов. Они рассчитаны на более долгую работу без перерывов и чаще всего поддерживают опцию подзарядки. Минусом является то, что за уровнем запаса энергии необходимо постоянно следить. А если аккумулятор полностью исчерпает свой ресурс, то найти новый на замену можно оказаться не так просто.

Механизм сохранения равновесия

И лазерный нивелир, и уровень предоставляют точные показания только при ровном расположении в пространстве. Поэтому устройства обоих типов обычно оснащаются встроенными механизмами, отвечающими за собственное равновесие прибора.

Выравнивание в агрегатах для измерений и выставления отметок может быть ручным или автоматическим. В первом случае пользователь настраивает приспособление по специальной пузырьковой капсуле на корпусе. Во второй ситуации агрегат занимает ровное положение автоматически, под воздействием внутреннего механизма.

Самовыравнивание обычно относится к отличиям нивелиров — настраивать такие приборы перед работой проще. Но желательно, чтобы автоматику можно было отключать по желанию. Иначе агрегат не позволит выстраивать плоскости под определенным малым углом, даже если этого требуют рабочие условия и конкретные задачи.

Для уровней допустимый предел отклонения составляет обычно 3-35 мм, для нивелиров 3-50 мм

Дополнительные функции

Отличия между лазерным уровнем и нивелиром по набору дополнительных функций могут быть как малозаметными, так и значительными. Во многом это зависит от цены и класса приборов.

Обычно даже простой профессиональный измеритель высот предоставляет более широкие возможности, чем бытовой построитель плоскостей. В частности, отличие ротационных моделей состоит в том, что они вращаются вокруг оси на точке опоры и выстраивают от трех до пяти разнонаправленных меток в зоне действия. Лазерные уровни работают только с двумя точками на длине луча и способны проецировать горизонтальную и вертикальную линию либо ту и другую одновременно.
