Металлическая фальцевая кровля: свойства, виды, преимущества и недостатки

Подготовка обрешетки

При шаге стропильных ног до 1 метра для сооружения обрешетки подойдут деревянные бруски размером 50х50 мм. Если расстояние между стропил больше, следует использовать более толстые брусья.

При монтаже нижнего бруса отступают 2 см от края контробрешетки. Длина деталей обрешетки должна составлять чуть более двух метров – это нужно для того, чтобы брусья перекрывали хотя бы два пролета стропил.

ОБРАТИТЕ ВНИМАНИЕ!

Шаг между рейками должен быть равен полезной длине панели черепицы. Это необходимо для создания замка между элементами покрытия, что обеспечит качественную гидроизоляцию и защиту от ветра.. Верхний ряд обрешетки монтируется с учетом формы конька

Так, для полукруглого изделия «Метротайл» расстояние между внешними краями брусьев, расположенных по обеим сторонам конька составляет 13 см, для ребрового – 12 см. Эти величины могут меняться в зависимости от размера (ширины полки) конька

Верхний ряд обрешетки монтируется с учетом формы конька. Так, для полукруглого изделия «Метротайл» расстояние между внешними краями брусьев, расположенных по обеим сторонам конька составляет 13 см, для ребрового – 12 см. Эти величины могут меняться в зависимости от размера (ширины полки) конька.

Шаг обрешетки

Закрытые кабины с крышей и задней стенкой: плюсы и минусы

Душевая кабинка является оптимальным вариантом для людей, страдающих заболеваниями сердца и сосудов, а также повышенным артериальным давлением и варикозом. Можно наслаждаться купанием, не боясь навредить себе. Устройства незаменимы для пожилых людей и инвалидов.

Плюсы:

• Полностью закрытые душевые имеют крышу. Благодаря этому пар концентрируется, создаётся эффект сауны.
• Чтобы кабинка функционировала, потребуется только подвод и отток воды.
• Конструкция герметичная, стены в ванной комнате не будут портиться от влаги.
• Внутри установлены фонари бокового и верхнего освещения.
• Присутствует музыкальное устройство.

Минусы:

• Невозможность полежать, как в ванне.
• Сложность в уходе. На стенках душевой конструкции появляются подтёки от воды. Их желательно вытирать сразу, иначе останутся неэстетичные пятна.
• Кабину требуется тщательно просушивать.
• Громоздкость. Несмотря на небольшую ширину, высота конструкции обычно составляет не менее двух метров. Владельцам типовых квартир может казаться, что душевая кабинка невероятно большая и занимает много места в помещении ванной комнаты. Появляется ощущение тесноты.

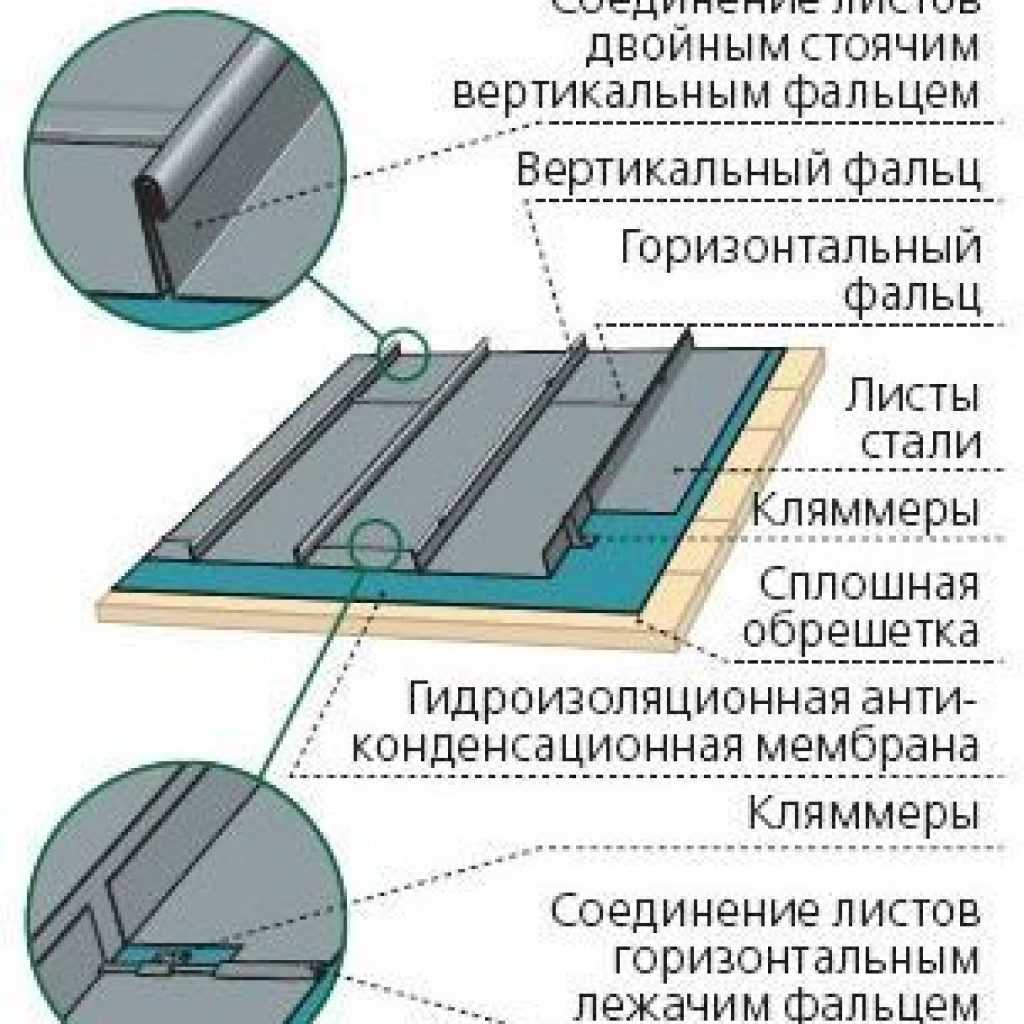

Виды фальцевых соединений

В зависимости от пространственного положения и количества загибов фальцевые соединения делятся на несколько видов.

Стоячие швы имеют высокие показатели прочности на изгиб, лежачие соединения не выдерживают вертикальных нагрузок. Все подгибы двойных швов делают на двух листах одновременно. Кровельщик должен предварительно рассчитывать ширину полос погиба и с нужным смещением устанавливать листы.

Типы соединений фальцевой кровли

Стальной лист фиксируется к обрешетке кляммером. Это металлическая полоса, изготовленная из того же материала, что и кровля. Кляммер прикручивается к обрешетке, потом изгибается под углом 90°, огибает фальц и еще раз подгибается, но уже под углом 180°. Такая технология дает возможности крепить листы к обрешетке без проделывания отверстий в кровле, на фальц-листах промышленного изготовления не применяется.

Крепление фальцевой кровли

Кляммер неподвижный кровельный

Для фальцевой кровли промышленность выпускает специально прокатанный металл с заданным профилем, что намного ускоряет и упрощает процесс покрытия крыши. Кроме того, заводские профили имеют идеально ровные поверхности и одинаковые размеры, что значительно улучшает внешний вид покрытия. Готовые промышленные листы называются картинами или фальц-листами.

Фальцевые панели

Есть два вида картин.

1. Стартовые. Устанавливаются первыми с каждой стороны ската крыши, имеют только два шипа.
2. Рядовые. Используются для основного покрытия, соединяются между собой в шип/паз.

Для закатывания фальцев применяется ручной инструмент или механические закаточные устройства. Ручная закатка дает возможность соединять не только прямые фальцы, но и элементы сложных конфигураций. Закаточная машинка дает отличный вид и качество соединения, но может использоваться только на прямых участках крыши.

Машина для закрытия фальцев

Инструмент для фальцевой кровли

Обжимные кровельные рамки

Ширина панелей стандартизуется, длина выбирается заказчиком с учетом архитектурных особенностей стропильной системы и размеров крыши.

Двойная фальцевая кровля: что нужно знать

Двойной вертикальный фальц представляет собой продольное соединение, которое выступает над поверхностью крыши между соседними картинами. Кромки картин имеют двойной загиб, что позволяет гарантировать безупречную герметичность соединения.

Сегодня большая часть фальцевых кровель выполняется с использованием именно двойного фальца. Монтаж таких кровель не так сложен, как может показаться на первый взгляд — использование специальных станков и инструментов значительно облегчает работу кровельщиков. Также стоит отметить, что сегодня на фальцепрокатных станках можно изготовить кровельные картины любой длины, таким образом кровля максимально готова к быстрому монтажу — без ущерба качеству результата.

Картины фальцевой кровли монтируются к обрешетке с помощью кляммеров — сами кляммеры затем закатывают в фальцы, что позволяет избегать наличия сквозных отверстий на крыше.

На все перечисленные выше преимущества двойной фальцевой кровли можно рассчитывать только в том случае, если монтаж фальцевых картин осуществляется профессионалами — мастерами с большим опытом работы, которые не допустят образования на поверхности кровли непредусмотренных отверстий, дефектов.

Виды композитной черепицы

В продаже можно встретить разные виды изделий, поставляемых на строительный рынок различными производителями:

• Композитная черепица metrotile. Бельгийская компания, начавшая тесное сотрудничество с РФ в 2002 году. Все изделия, поступающие на российский рынок, имеет необходимые сертификаты и знаки качества. Материал состоит из стального листа, который покрывают с двух сторон слоем алюмоцинка. В результате получается прочное, устойчивое к воздействию коррозии изделие. Каменная крошка, фиксируемая с помощью специального средства, выпускаемого компанией Metrotile, дополнительно защищает панели от влияния внешней среды. А верхний слой (акриловая глазурь) наделяет изделие свойствами самоочистки – загрязнения смываются с поверхности во время дождя. Компания производит различные профили (композитная черепица метробонд, MetroClassik, MetroShake и др.).
• Композитная черепица luxard. Одним из ведущих производителей этого вида черепицы в России и странах СНГ является компания «Техно Николь». Изготавливается из горячеоцинкованной стали. Листы покрывают несколькими слоями разных материалов, каждый из которых выполняет свою функцию. Кровельное покрытие «Люксард» – это материал, объединивший в себе прочность металла, стойкость к агрессивным средам и высокие эстетические свойства.
• Композитная черепица gerard. Материал производится новозеландской компанией Ahi Roofing. Фирма изготавливает различные профили черепицы (Classic, Heritage, Shake, и др.), имитирующие разные материалы (керамическую черепицу, дранку из кедрового среза, деревянные гонты). Покрытие выпускается в 12 цветовых оттенках и 7 смешанных цветах (двухцветные). Как и все другие разновидности керамической черепицы, «Джерард» состоит из стального листа и нескольких различных слоев, формирующих качественное покрытие.
• Decra. Выпускается известным финским производителем кровельных систем – компанией Icopal, которая работает в РФ с 2005 года. Сегодня композитная черепица декра пользуется определенным спросом на российском рынке, благодаря положительным характеристикам (прочность, морозостойкость, пожаробезопасность). Производитель изготавливает черепицу различных форм и расцветок (Classic, Stratos, Roman, Elegance). С полный ассортиментом композитной черепицы можно ознакомиться на официальном сайте компании https://www.icopal-russia.ru/kompozitnaia-cherepitsa-decra/.
• FEROOF. Южнокорейская компания, являющаяся производителем композитной черепицы премиум класса. Продукция отличается фирменными технологическими разработками и индивидуальным дизайном. Материал представлен в нескольких видах (RIO, ZISSEN, DIVA, WOOD, VENETO), имеющих разнообразные цвет и форму.

Композитная черепица метротайл

Черепица джерард

Черепица Luxard

Decra

Feroof

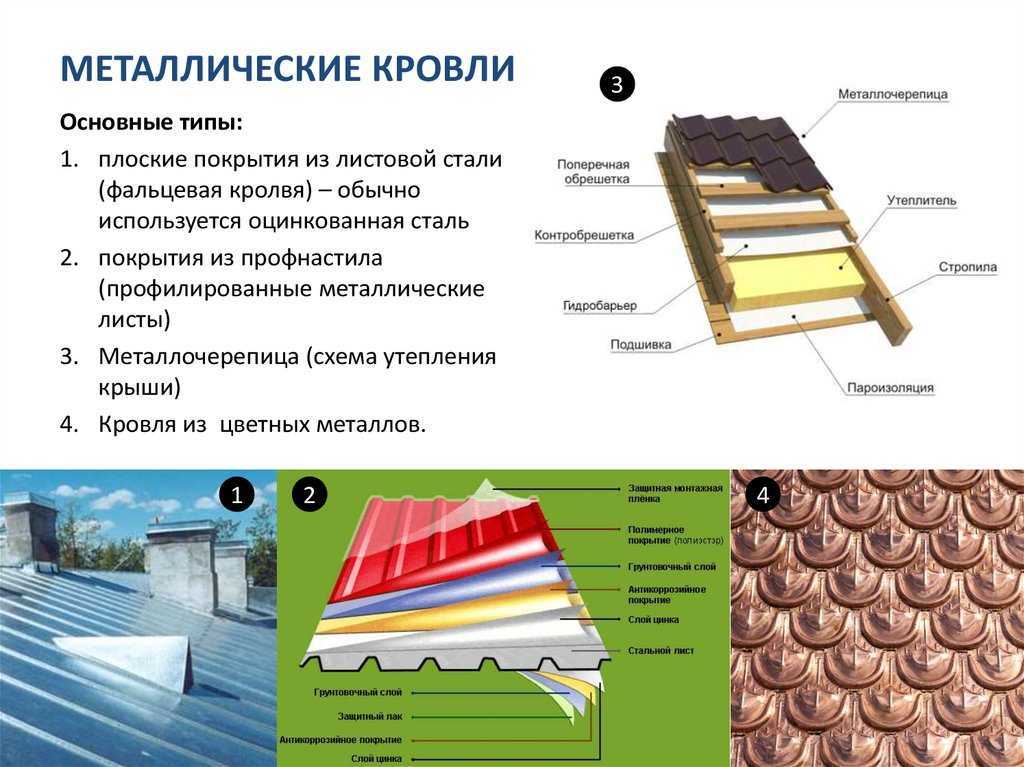

Материалы

Материалом для фальцевой кровли может служить лист или лента из любого, достаточно пластичного металла. Чёрное железо, оцинкованная сталь, цинк, нержавеющая сталь, медь, различные сплавы, современная сталь с качественным полимерным покрытием — всё это можно увидеть на кровлях домов.

Толщина металла обычно от 0,4 мм и выше. Для стального листа оптимальная толщина — 0,5-0,55 мм, для медного — 0,6 мм

Материал большей толщины следует применять с осторожностью, при отгибе и соединении металл может получить микротрещины, снижающие долговечность покрытия. Вес такой кровли около 5 кг, что немного для крыши

Классическая кровля из обычной оцинкованной стали сейчас почти не применяется. На смену ей пришёл материал с полимерными покрытиями. На тот же самый лист с цинковым верхним слоем наносится в заводских условиях покрытие, что позволяет избежать этапа покраски кровли при эксплуатации или сильно его отодвинуть, предотвратить ржавление в местах не доступных окраске и значительно продлить срок службы всей кровли.

Такое покрытие даёт цвет материалу и защищает цинковый слой. Типов покрытий достаточно много. Оно может быть матовым или гладким, отличаться по стойкости к ультрафиолету. Качественным и экономичным считается полиэфир (полиэстер), а более надёжным и долговечным полиуретан. Так как срок службы такого материала может достигать пятидесяти и более лет, то важным становится выбор производителя, который гарантирует такое качество на все эти годы.

Такой материал позволяет без использования дополнительных уплотнителей, отверстий или клея создавать целостное герметичное покрытие. Ребра, которые создаются во время фальцевания и монтажа придают кровле еще большей прочности.

Элементы фальцевой кровли могут соединиться разными типами фальцев:

• ординарный лежачий;
• двойной лежачий;
• ординарный стоячий;
• двойной стоячий.

Такие фальцы закатываются при помощи специального закатывающего инструмента. В последнее время на рынке появилась металлическая кровля с самозащелкивающимися элементами, что позволяет соединять листы без использования вспомогательных инструментов. По надежности лучше всего себя зарекомендовал двойной стоячий фальц.

Для изготовления фальцевых кровельных материалов используют оцинкованную сталь, алюминий, медь и медно-аллюминиевый сплав. Чаще всего используют рулонную сталь, которая обработана с обеих сторон цинком. Такая кровля одна из самых недорогих, а при правильной эксплуатации может прослужить до 50 лет.

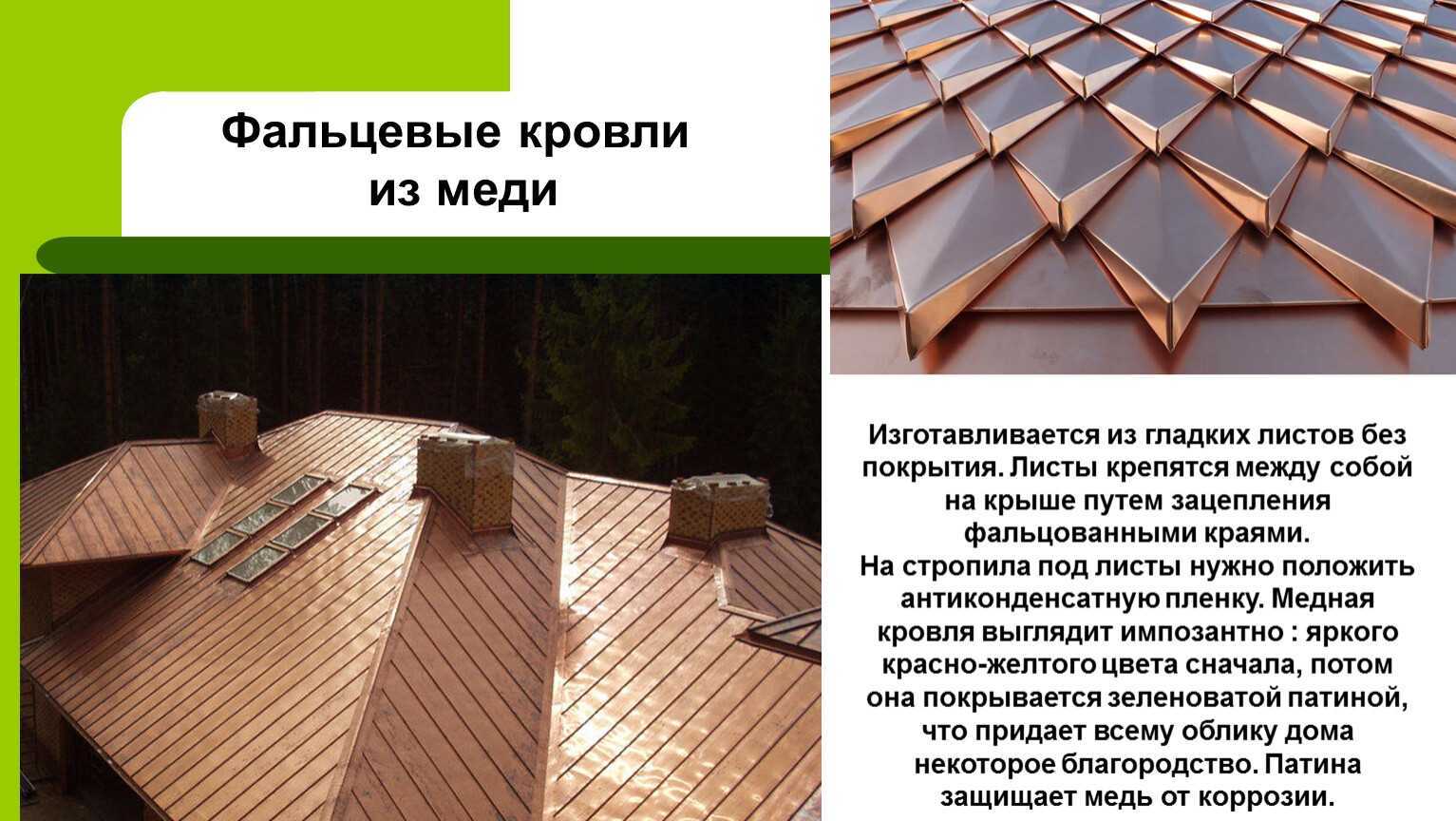

Самой долговечной считается медная фальцевая кровля. Несмотря на то, что этот материал не очень бюджетный, срок его службы достигает 150 лет.

Измерительные и разметочные инструменты

Чтобы выполнить качественную, ровную кровлю, конечно, нужны замеры и разметки. Для этого используют специальные приборы. К ним относятся линейки, разметки, метры.

Чтобы измерить небольшие детали, понадобится обычный метр. Для больших – рулетка. А детали мизерного размера можно измерять и линейкой.

Угольник с прямым углом нужен для измерения углов. Чтобы наносить определенные разметки, запаситесь циркулем.

Вспомогательные инструменты

Наряду с основными, без которых нельзя обойтись, нужны и второстепенные приспособления. К вспомогательным относятся листогибы, рамки.

Есть рамки, осуществляющие подгибы карнизов.

Плюсы вальцевой кровли

• Материал легок по весу, что позволяет упростить монтаж.
• Фальцевая кровля не горит.
• Гладкость материала позволяет снегу быстро скатываться с поверхности крыши.
• Гибкость и пластичность помогает создавать различные формы и использовать покрытие в нестандартных архитектурных постройках.
• Долгий срок эксплуатации от 20 до 150 лет в совокупности.
• Большой выбор цветовых вариантов, легкость в ремонте кровли.
• Материал подходит для любого основания и как вентилируемых, так и невентилируемых крыш.
• Антикоррозийные свойства.
• Возможность выбирать любую ширину и длину панелей.
• Производство материала можно заказать как на заводе, так и выполнить его на месте благодаря современному оборудованию.
• Возможность организовать водосток, систему вентиляции и снегозадержания.
• Легкий и быстрый монтаж кровли.

Как и любой другой кровельный материал, она обладает не только плюсами, но и минусами, которые, однако, не столь значительны.

Передовые изготовители фальцевой кровли

Надежность, герметичность, практичность в использовании фальцевых соединений обусловили высокую популярность таких конструкций в частном и общественном домостроении. Сегодня на рынке стройматериалов представлена отечественная и зарубежная продукция от разных производителей. Ведущие места занимают следующие компании-изготовители:

• Санкт-Петербургский завод Grand Line. Выпускает высококачественную фальцевую кровлю с прошивкой полотен авто фальцем и двойным фальцем. Продукция этой компании снабжена дополнительными ребрами жесткости. Они делают длинные кровельные картины более прочными и долговечными в использовании, избавляют их от бликов и деформаций.
• Компания из Финляндии Rannila Steel Oy. Работает на рынке кровельных материалов более пятнадцати лет. Производит фальцевую кровлю под брендом Ruukki, характеризующуюся безупречным качеством и изысканным видом.
• «Инси» (Россия). Этот производитель выпускает фальцевую кровлю более двадцати пяти лет. Его продукция подходит для кровель с разными углами уклона.
• Tata Steel Europe. Данная компания выпускает кровельные материалы под брендом Kalzip. Продукция этого производителя характеризуется отличными теплотехническими и акустическими характеристиками. В некоторые панели производитель встраивает фотоэлементы, позволяющие получать энергию, идущую от солнечных лучей.
• «Имада» (Беларусь). Для изготовления своих фальцевых картин этот белорусский производитель использует сырье авторитетных сталелитейных гигантов, как компании ThyssenKrupp из Германии, ArselorMittal из Бельгии.
• Blachy Pruszynski. Это польский производитель, выпускающий фальцевую кровлю из оцинкованного металла под маркой Retruline.

Пирог фальцевой кровли имеет особую многокомпонентную структуру. В него входят следующие составляющие:

• металлические панели, которые скрепляются между собой каким-либо фальцевым соединением и прикрепляются к обрешетке при помощи кляммеров;
• сплошное основание под титан-цинк и медь из досок, стружечных плит либо специальной влагостойкой фанеры;
• деревянная обрешетка, сделанная из стойких пород древесины;
• контррейки;
• утеплитель;
• проложенный по стропилам повышающий брус;
• гидроизоляционный слой;
• пароизоляция, подшивка потолка.

При монтаже фальцевой кровли необходимо обратить внимание на следующие моменты:

• для закрепления вокруг выступающих конструкций панелей можно использовать только жесткие кляммеры;
• при расчете нужного числа кляммеров следует учитывать региональную ветровую нагрузку, в коньковых и карнизных узлах число кляммеров следует удваивать;
• если желоб имеет длину более восьми метров, картины нужно соединять с помощью двойного лежачего фальца и использовать при этом герметизирующие прокладки;
• если уклон кровли невелик, фальцы необходимо герметизировать по всей их длине;
• металлические крепежные элементы и детали кровли должны быть сделаны из материалов, обладающих совместимыми свойствами.

Устройство фальцевой кровли

Конструкция крыши с фальцевым кровельным настилом, как и любая другая, включает в себя несколько базовых элементов:

• стропильную систему;
• деревянную или металлическую обрешетку;
• ветрозащитную мембрану;
• теплоизоляционный слой;
• слой гидроизоляции.

В качестве лицевого покрытия может используется как рулонный, так и листовой металл. Монтаж фальцевой кровли осуществляться двумя способами:

• литым (традиционным);
• рулонным (инновационным).

Традиционный метод укладки

Такой вид монтажа металлической кровли включает в себя следующие основные этапы:

• Изготовление из листового металла отдельных элементов (картин), предназначенных для покрытия всех элементов крыши. Отдельно изготавливаются скаты и желоба. Для этого по чертежам вырезаются заготовки, которые специально подготавливают к формированию фальцев;
• Следующим этапом является подъем картин на крышу. После этого они соединяются между собой с помощью стоячих фальцев;
• Крепление установленных элементов к обрешетке осуществляется посредством металлических полос, один край которых закрепляется в фальце, а второй крепится к обрешетке с помощью гвоздей или саморезов;
• Укладка фартуков для каждого крепежного отверстия является завершающим этапом монтажных работ.

Инновационный метод укладки

В соответствии с современной технологией укладки фальцевой кровли, рулонный кровельный материал подается к месту проведения монтажных работ, где с помощью специального оборудования разрезается в соответствии с имеющимися чертежами.

Использование рулонных кровельных материалов позволяет избежать поперечных стыков, однако для выполнения монтажных работ потребуется специальное оборудование. Спайка листов осуществляется с помощью специального электротехнического приспособления, которое позволяет формировать двойные стоячие фальцы. Для большей герметичности соединения обрабатывают акриловым или силиконовым герметиком.

Согласно требованиям СНиП, существенных различий в устройстве фальцевой кровли и аналогичных металлических настилов (профнастила, металлочерепицы) нет. Основные отличия заключаются исключительно в технологии крепления и методике соединения отдельных элементов настила.

Методика монтажа фальцевой металлической кровли, так же, как и других металлических настилов, предусматривает создание так называемого «кровельного пирога». Он обеспечивает не только существенное снижение теплопотерь при обустройстве крыши и мансардных помещений, но и существенно увеличивает звукоизоляционные свойства конструкции.

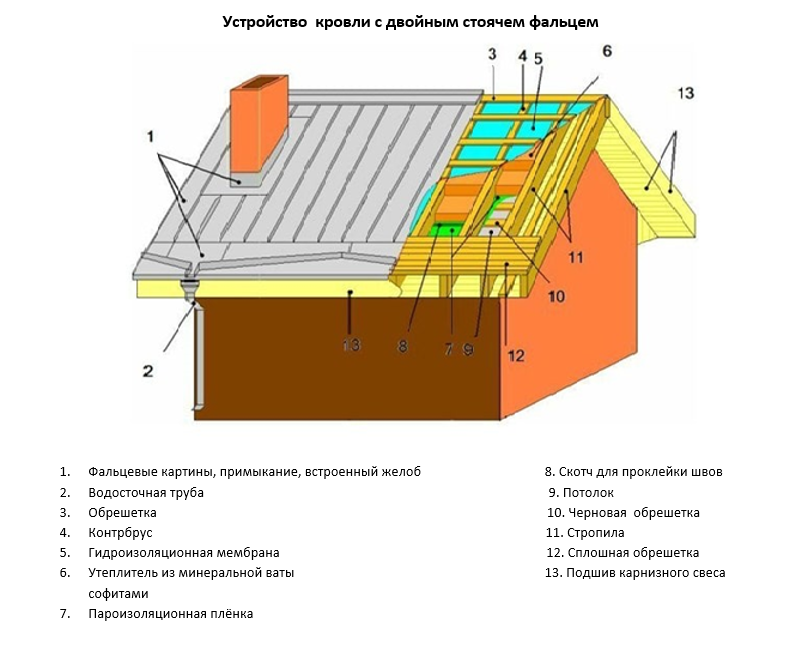

На рисунке представлена принципиальная схема «кровельного пирога» для фальцевого настила.

Здесь:

1. Отдельные элементы фальцевой кровли – наружное кровельное покрытие.
2. Водосточная система водостоков – предназначается для отвода дождевой и талой воды.
3. Обрешетка – служит основанием для укладки и крепления кровельного материала.
4. Контробрешетка – предназначена для создания вентиляционного зазора, предотвращающего образование конденсата в подкровельной полости.
5. Гидроизоляционный слой – обеспечивает защиту утеплителя и других элементов «кровельного пирога» от возможных протечек.
6. Теплоизолятор (чаще всего – минеральная вата) – применяется для улучшения тепло- и звукоизоляционных характеристик крыши.
7. Пароизоляция – предотвращает проникновение насыщенных влагой паров в толщу утеплителя.
8. Двусторонний скотч – обеспечивает герметичное соединение отдельных элементов гидро- и пароизоляции.
9. Внутренняя отделка потолка на мансардном этаже.
10. Каркас, предназначенный для крепления отделочного материала при устройстве потолка.
11. Стропила – являются основным несущим элементом конструкции.
12. Сплошная обрешетка – предназначена для укладки и крепления кровельного настила. Монтируется преимущественно на сложных участках кровли – в местах установки снегозадержателей, ендов, примыкания к дымоходу, окнам мансарды и т.д.
13. Подшивка карнизного свеса – чаще всего применяются специальные перфорированные софиты.

Основные моменты монтажа

Инструкция по монтажу фальцевой кровли начинается с необходимости выбора обрешетки. Обрешетка может быть выполнена из металлического профиля, доски, деревянного бруса, которые крепятся снизу вверх с определенным расстоянием. Обрешетка должна иметь максимально ровную, без выступов и углублений, поверхность.

Этапы монтажа фальцевой кровли:

Схема этапов монтажа фальцевой кровли.

1. На стропильные фермы укладывают изолирующее покрытие. Легкая обрешетка обеспечивает достаточную вентиляцию.
2. Обрешетка выполняется с межцентровым расстоянием 400 мм.
3. Установка гребня кровельного листа.
4. Кровельные листы лучше подавать на крышу по одному.
5. Карнизный нащелыник устанавливают до монтажа листов.
6. На конек укладывают опорную планку.
7. На месте штабеля укладывают опорную планку шатровой крыши .
8. Для равномерного, симметричного расположения стыков первый и последний листы обрезают, а затем устанавливают, как показано на рисунке.
9. Основание ендовы наглухо обшивают досками.
10. После обрезки край заворачивают чуть кверху.
11. Листы кровли выравнивают с нахлестом в 40 мм от линии свеса.
12. На карнизе и коньке листы крепят к нижней и верхней обрешетке.
13. В торцевой часта крепление нащельника и скатов выполняют при помощи шурупов с шайбой и уплотнительной прокладкой.
14. Двускатный нащельник крепят шурупами к гребню каждого стыка.
15. Снеговые барьеры и кровельные мостки крепят к стыку кровельных листов.
16. Продольную стыковку кровельных листов выполняют с нахлестом.

Такие узлы фальцевой кровли, как конек и ребра, просто обязаны быть прямолинейными, а карнизный свес (нижняя доска) – прямой. Обрешетка, если она выполнена из древесины, должна быть пропитана антисептическим средством или окрашена, это продлит срок ее эксплуатации. Карнизы необходимо закрепить вдоль нижних краев скатов перед выполнением монтажа фальцевых листов. При необходимости установки водостока держатель желоба нужно установить перед монтажом карнизов. Также перед началом монтажа фальцевых панелей на обрешетку крепятся ендовы, а по стропилам необходимо уложить пленку.

Перед тем как приступить к монтажу фальцевого покрытия, необходимо выполнить контрольный замер скатов. В прямоугольных скатах должны быть равные диагонали. Нижний замок направляется в сторону монтажа. Исходя из этого, во время подъема листов следует их развернуть, с учетом направления монтажа.

При выполнении продольных стыков листы необходимо крепить снизу вверх. При наличии ската длиной больше 6 метров его нужно делать составным. В обратном случае транспортировка и монтаж листов может вызвать некоторые неудобства. Листы кровли монтируются по длине с нахлестом. При этом с внешней стороны подрезается замок фальца (нижний). Фронтон монтируется так, чтобы был накрыт фальц. Крепится он в нижнюю отгибку с использованием кровельных саморезов, которые имеют уплотнительную прокладку.

Фальцевые кровли кровли отличаются высокой герметичностью и теплоизоляцией.

Конек должен быть установлен на верхней грани скатов, на уже смонтированный настил. Конек может быть фасонный или плоский. При монтаже холодной кровли, которая имеет уклон более 25°, для его крепления применяются кровельные саморезы. В том месте, где крыша примыкает к трубам, слуховым окнам или стене, необходимо установить пристенный профиль. Он накладывается на фальцевые панели и крепится к стене.

Довольно серьезные изменения внесены в технологию устройства и монтажа медной кровли. Стало возможно применение закаточной машинки. Исходя из этого, значительно улучшилось качество кровельных работ. Даже при небольшом уклоне кровли гарантируется высокая герметичность шва. Срок эксплуатации медной кровли составляет более 100 лет. Такая крыша не нуждается в специальном уходе и с легкостью поддается ремонту. Для укладки медной ленты используется только лишь сплошная обрешетка, это обязательное требование, которое обеспечивает наибольший срок эксплуатации кровли.

Как и любой другой вид крыши, фальцевая кровля также имеет свои нюансы монтажа:

• фальцевая кровля может иметь любой уклон, но если угол менее 14°, то укладывать металл необходимо на сплошное основание;
• использование силикона при выполнении обжима фальцев существенно увеличивает надежность всей кровли;
• расходные материалы, используемые при установке кровли. в обязательном порядке должны быть изготовлены из металла, который аналогичен материалу покрытия.

Исходя из вышеизложенного, следует выделить, что монтаж кровли с применением фальца – довольно-таки непростой процесс, но, имея необходимый инструмент и изучив немного теории, можно с легкостью выполнить монтаж фальцевой крыши своими руками. Глаза боятся, а руки делают.
