Буржуйка своими руками - 3 варианта изготовления печи с чертежами и схемами

Основные модели самодельных буржуек

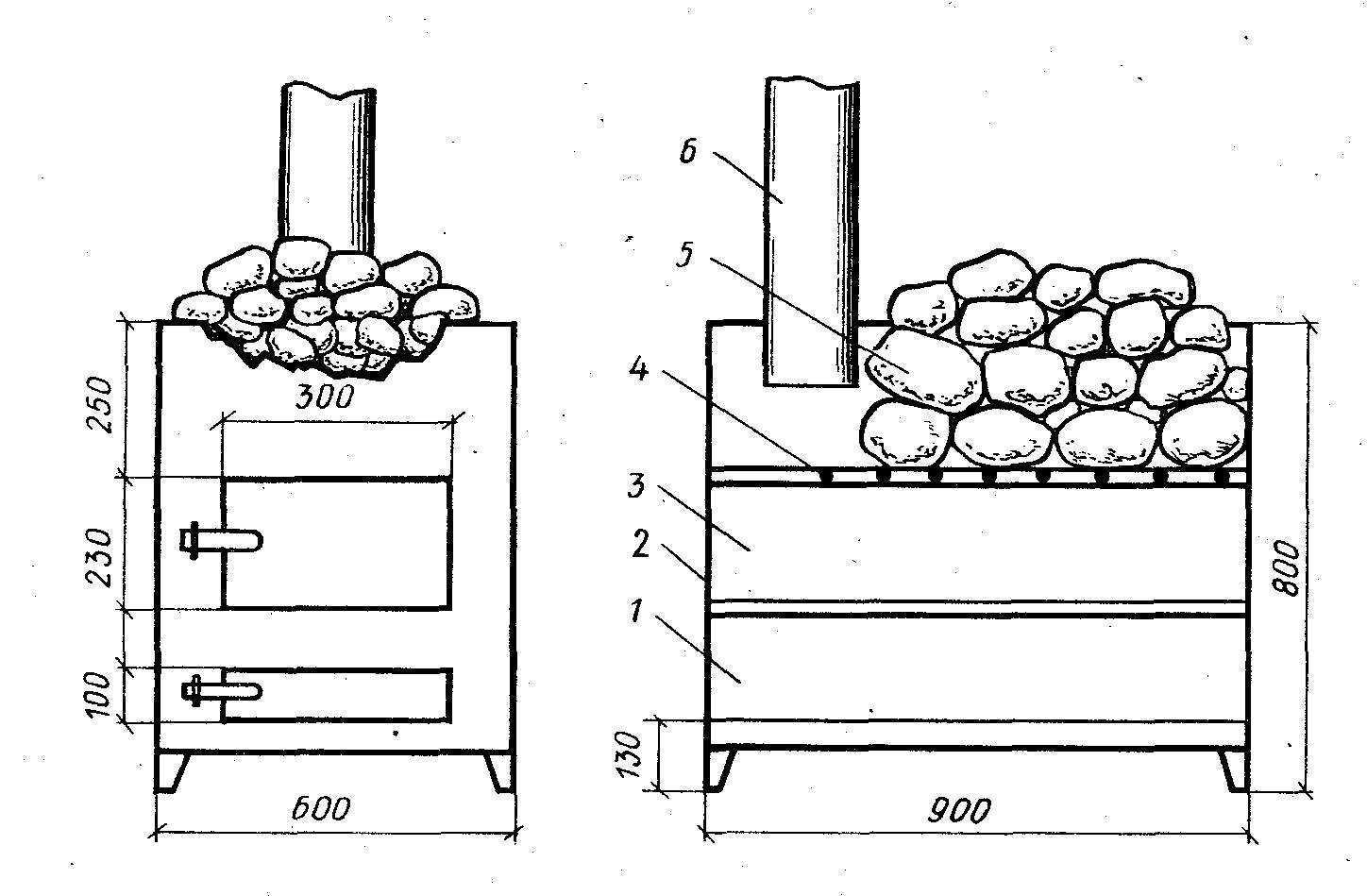

По своим принципам, буржуйка практически ничем не отличается от моделей специального твердотопливного устройства. Это определенная разновидность очень простой печи категории камина. Есть и особые модели, которые оснащены варочными конфорками и особые банные устройства.

Используемый материал для выполнения печки Часто буржуйка изготавливается из качественной стали, но в некоторых случаях может быть использован чугун. При разных видах металла, часто используются выполненные из натурального камня элементы. Если используется чугун, то стоит рассчитывать на низкие параметры теплоемкости, найти его очень сложно и варить его непросто. Многие именно по этой причине отдают предпочтение стали, она намного проще в процессе работы. При этом, чем толще материал, тем более долгое время он прослужит.Если планируется сделать устройство для редкого применения, например, для аварийных ситуаций с системой отопления, то изготавливайте его из простого железа, у которого толщина равна 1 мм. В процессе изготовления печи вся фасонина вполне может использоваться заводская. Это касается таких элементов, как колосники, необходимые дверцы, конфорки и задвижки. Многие мастера изготавливают их своими руками, используя сталь.

Форма и материал для корпуса При желании сделать буржуйку, используя чертежи или фото, необходимо использовать метод раскроя металлического листа.

Кроме того, используются такие элементы, как:
Погонажные профили;
Квадратной формы труба;
Специальные уголки;
Арматура;
Прут.

Все это требуется, чтобы сделать корпус печи прямоугольной формы. По причине наличия специальных плоскостей, корпус будет отличаться идеальными свойствами эргономики. Говоря иными словами, буржуйка будет максимально устойчивой, ее легко обрабатывать и облицовывать. Печку можно будет легко и просто состыковать с самыми разными конструкциями, предметами и деталями.

В качестве основы могут быть использованы разные выполненные из металла корпусные изделия, ящики. Нередко это элементы цилиндрической формы, например, большого диаметра трубы, бидоны, газовые баллоны.

В процессе изготовления печи своими руками в обязательном порядке потребуется применять сварку

Если же металл не очень толстый, печь можно будет сделать при помощи болтов, винтов и сверла.Вне зависимости от выбранной модели, в основе изготовления важно использовать чертежи, т.к. несмотря на относительную простоту, требуется соблюдать определенные инструкции по выполнению средства обогрева

Особенности эксплуатации

Во время эксплуатации самодельной печи-буржуйки очень важно соблюдать определенные правила. Это нужно не только для безопасности ее использования, но и для длительного срока службы. Таковыми правилами являются:

Таковыми правилами являются:

необходимо выдерживать безопасное расстояние между стенками самой печи и стенами помещения (идеальным считается расстояние 50 см);
дымовую трубу нужно обязательно выводить именно на улицу, ни в коем случае нельзя сопрягать её с вентиляционной системой гаража (очень часто данное желание возникает, когда печь устанавливается в подвале гаража), поскольку только так можно гарантировать достаточную тягу для полноценного горения;
места, где труба выводится на улицу, необходимо изолировать асбестом или другим негорючим материалом;
повысить эффективность буржуйки можно путем утепления самого помещения;
рядом с буржуйкой необходимо установить ящик с песком и огнетушитель, поскольку этого требуют правила пожарной безопасности.

Причины плохой тяги

Условно можно выделить две большие группы: конструктивные особенности дымохода и внешние факторы, которые влияют на уровень тяги.

Конструктивные особенности включаю в себя такие моменты, как:

Использование колен, тройников по ходу дымохода, обход препятствий, которые создают аэродинамическое сопротивление.
Использование неверного сечения дымохода и высоты, отличных от требований производителя котла.
Неправильная установка шибера (заслонки) и ее настройка
Наличие оголовка дымохода, зонтиков, искрогасителя и т.д.

Под внешними факторами подразумеваются:

Расположение выхода дымохода ниже конька крыши, что при определенном направлении ветра может вызвать «опрокидывание» тяги.
Наличие габаритных объектов неподалеку от дымохода, соседнего здания или другой конструкции, которые создают зону разряжения или, наоборот, повышенного давления в области дымохода.
Преобладание сильных ветров или, наоборот, засилье штилевой погоды.

Все это влияет на уровень тяги, часто создавая дополнительное сопротивление и снижая ее. В любом случае потребуется найти адекватный способ усилить тягу или стабилизировать ее, чтобы обеспечить наиболее эффективный режим работы котла или печи.

Теплый кирпич

Буржуйка на дровах, угле и других видах топлива способна значительно повысить свой КПД. Для этого достаточно своими руками возвести вокруг нее экран из глиняного обожженного кирпича. Если внимательно посмотреть на чертежи такой мини-постройки, то видно, что кирпичи укладываются на небольшом расстоянии от стенок печки (примерно 10-15 см), а при желании и вокруг дымохода.

Кирпичный экран для буржуйки

Кирпичам требуется фундамент. Хотите, что кладка прослужила долго? Тогда заливайте основание за один раз, чтобы образовался монолит. Материалом для фундамента лучше брать бетон, который следует заармировать своими руками стальной арматурой. Слой армирования желательно делать приблизительно на расстоянии 5 см от поверхности бетонной подушки.

Внизу и вверху кирпичной кладки делают отверстия для вентиляции, которые будут обеспечивать движение воздуха (вверх будут уходить нагретые массы, снизу – поступать холодные потоки воздуха). Вентиляция также продлевает жизнь металлических стенок буржуйки, отодвигая момент их прогорания за счет охлаждения циркулирующим воздухом.

Кирпичи, выложенные вокруг печки, накапливают тепло, а потом долго отдают его, согревая воздух в помещении даже после того, как буржуйка потухнет. Кроме того, кладка из кирпича дополнительно предохраняет окружающие печку предметы от возгорания.

При желании из кирпича можно полностью выложить печку. Такое сооружение выгодно тем, что прослужит долгие годы без дополнительных усилий со стороны владельца. Однако есть и определенные недостатки. К минусам этого варианта можно отнести следующее:

процесс выкладывания такой печки достаточно трудоемкий и подходит лишь тем людям, кто имеет опыт каменной кладки своими руками;
буржуйка из кирпича довольно дорого стоит, так как требует использования огнеупорных материалов, в числе которых шамотный кирпич и специальная глина для раствора.

Для того чтобы получилась небольшая буржуйка на дровах достаточно выложить конус размером 2 на 2,5 кирпича, в высоту – 9 кирпичей. В топочной камере 2-4 ряды выкладываются из шамотного кирпича. Обычный глиняный обожженный кирпич подойдет для дымохода, в который нужно не забыть вставить гильзу из нержавейки.

Каким бы ни был способ изготовления своими руками миниатюрной печки или камина-буржуйки, делаете вы их по чертежу или на глазок, главное, что на выходе вы получаете эффективный отопительный прибор, а в расширенной комплектации еще и варочную поверхность для приготовления пищи. Осмотритесь вокруг в поисках подходящих материалов (бочки, листового железа и пр.) и вперед, к собственной самодельной печке или даже камину-буржуйке!

Способы и устройства

При нормальной работе дымохода давление восходящего потока должно находиться в пределах 10-20 Па, что соответствует оптимальному течению отработанных газов из топочной камеры. Чтобы узнать реальное положение дел, применяются анемометры, способные показать уровень тяги. Отталкиваясь от показания прибора и результата прогорания топлива, можно точно сказать, нужно ли увеличивать тягу или уменьшать ее, использовать стабилизаторы, которые позволят автоматически поддерживать идеальную скорость потока воздуха в канале.

Существует немало способом повысить тягу или привести ее в соответствие с нормами и требованиями производителя котлов:

Увеличение высоты дымохода;
Использование дефлекторов, флюгеров, ротационных турбин в качестве оголовка дымохода;
Использование дымососов, работающих на электричестве;
Стабилизаторы тяги.

Модель № 3 – буржуйка из газового баллона

У газового баллона практически идеальная, готовая форма для печной конструкции. Печь-буржуйка из баллона хорошо подходит для отопления гаража и дачного домика.

Рассмотрим, как можно соорудить из баллона печь:

Начнем с того, что срежем верхнюю часть баллона, где находился кран, и приварим сюда заглушку.
Далее, на дне баллона вырежем квадратный проем. Это будет вход в топку. Отрезанную часть мы не будем выбрасывать, так как из нее сделаем дверку. Нужно только обварить эту деталь, доведя ее до нужного размера.
Привариваем петли, устанавливаем дверку, крепим к ней ручку-замок.
На той стороне баллона, которая станет днищем конструкции, делаем отверстия. Они возьмут на себя функцию колосника.
Подготавливаем короб, выполняя его из металла меньшей толщины, и закрепляем под отверстиями – колосником. Короб будет играть роль зольника, в которого попадают остатки продуктов горения, а также одновременно выступая поддувалом. На зольник нужно прикрепить дверку.
Для печной конструкции осталось сделать ножки. Для этого воспользуемся трубой или металлическим уголком. С помощью сварки приладим их ко дну топливного бака.
В верхней части, в противоположной стороне от топки, зольника прорезаем проем и ввариваем дымоходную трубу.
При желании на верхней плоскости печки можно соорудить панель для варки. Делается это просто – приваривается рамка из стальной арматуры. Такая панель получается довольно вместительной, можно поставить одновременно два предмета.

Разновидности эффективных печей

Для повышения эффективности работы буржуйки можно использовать воду. Она дольше держит и лучше отдает тепло, по сравнению с металлом. Использование воды может быть ограничено только фантазией – можно просто поставить на верхнюю часть буржуйки бак с водой (и использовать ее в бытовых целях), приварить каналы или карманы для воды к боковым сторонам конструкции, полностью обвить печь и дымоход по периметру металлической трубкой и пустить по ней воду, как на видео. Эти же трубки можно провести и по периметру помещения. Для большинства вариантов также уже имеются чертежи.

Чугунные литые буржуйки

Такие печи очень долго держат тепло и способны работать не только на дровах, но и на всем, что горит. Чаще всего толстостенные буржуйки используются военными в походах. Конструкция считается самой надежной, она никогда не прогорает, благодаря своей «всеядности», весьма экономична и незаменима для хорошего обогрева помещения. Но в качестве плиты для кипячения воды она не подходит, и изготовить в домашних условиях такую вряд ли получится.

Самое долгое горение

Инженер Быстров создал конструкцию длительного горения топлива в виде опилок. Такие буржуйки имеют верхнюю загрузку, в ней отсутствует колосниковая решетка. Эти печи часто используются в коптильнях, для просушки стен, высушивания одежды рабочих. Горение опилок до полного выгорания в печи, собранной по этой схеме, может длиться 19 часов. Также достаточно долгое горение можно получить при использовании дров в качестве топлива.

Главное отличие печи на дровах состоит в том, что они могут работать в двух режимах, с которыми можно ознакомиться на видео. Если помещение нужно быстро нагреть, следует выдвинуть зольник на несколько сантиметров, открыв шибер полностью. Второй режим используется для сохранения показателя температуры в доме или на даче на одном месте при длительном горении топлива. В этом режиме дрова будут сгорать гораздо медленнее, использовать очень мало кислорода и давать больше тепла, чем при обычной топке печи.

Такие показатели достигаются при загрузке большего объема дров и перекрытии поступления кислорода (закрываются шибер и поддувало). В этих условиях дрова не будут гореть – они будут тлеть, и не все сразу, а их небольшая часть. Остальные будут только нагреваться, благодаря чему образуется горючий газ, который и будет в последствии сгорать и обеспечивать теплом помещение.

Эта конструкция, показанная на чертежах, повышает уровень КПД в печах длительного горения по сравнению с обычными, и позволяет закладывать топливо реже и меньше, получая больше тепла для дачи на длительное время.

Какими способами можно усилить тягу?

Перед началом работы, стоит знать, как можно проверить тягу в дымоходе? Сейчас существует масса приборов, которые позволяет легко узнать есть ли тяга и какой величины. Наиболее доступный в плане ремонта в дымоходе своими руками – это анемометр. Однако есть одно условие – он показывает скорость потока, если величина более 1 м/с. Меньшие показатели он наверняка не распознает. Но, даже если прибор покажет какой-то определенный показатель, с достоверностью к этому не стоит относиться. Нужно учесть массу факторов, к примеру, когда проводились замеры.

Потому что, если в межсезонье, показатели будут недостоверными. Для этого и привлекаются специалисты, с более продвинутыми приборами. Но, не стоит отчаиваться, узнать силу потока, ветра можно и обычным дедовским способом. Если помещение наполнилось дымом, вывод только один – не работает дымоход. Кроме того, если в пламени присутствует белый оттенок, а также слышен характерный гул, то наверняка тяга слишком хорошая. Признаком нормального отделения дыма являются – золотистые «языки». Кроме того, действенный способ проверки – это просто поджечь кусок бумаги и поднести его к каналу, если заметили характерное отклонение в сторону дымохода, то все в порядке.

Полезные советы

Итак, как улучшить тягу вашего дымохода? Если вы все еще уверены, что с дымоотделением, что не так, можно воспользоваться некоторыми советами, как увеличить тягу в частном дымоходе?

Установка стабилизатора. Улучшить тягу в дымоходе поможет и монтаж своеобразного «зонтика» на трубу. Снизу будет свободный доступ воздуха, а сверху козырек, который позволит образовывать воздушный карман.
Увеличение высоты. Увеличить тягу в дымоходе реально и обычным повышением высоты, но стоит ориентироваться на требования к такому дымоходу. Учитывайте то, что нормативной стандартной высотой принято считать высоту в 6 м. от колосников. Учитывайте повороты, наклоны трубы.
Монтаж турбин. Данный способ малопопулярный, однако, упомянуть о нем необходимо. Как сделать так, чтобы в печи повысить «обратку» многие и не задумываются о простых физических аспектах. К примеру, создание над оголовком трубы завихрений, позволяет создать разряжение, что и необходимо в канале. Кроме того, турбина работает от ветра, то есть никаких дополнительных затрат от вас не потребуется. Единственно избавиться от «обратки» такая конструкция не сможет в безветренную погоду.

Надеемся приведенные решения проблемы, вам помогли. Кстати, представленные способы установки на трубу дымохода для увеличения тяги различных приспособлений, подходят и для твердотопливных котлов.

Конструкция

В некоторых случаях сила тяги может быть напрямую связана с условиями эксплуатации, к примеру:

Буржуйку необходимо время от времени осматривать на наличие трещин, особенно обратите внимание на плиты и периметр дверцы топки. Если в этих местах образовались трещины, то эти места нужно замазать или совсем заменить.
Уменьшение тяги еще может быть связано с тем, что в процессе пользования, внутри трубы на стенках, скопилась сажа и просвет стал меньше.. Определить насколько хорошо работает печка можно даже по цвету пламени

К примеру, если пламя красного цвета с темными полосками, то воздуха не хватает. Если из дымохода нередко доносится гудение, а пламя яркое-белое, то воздуха слишком много. А в том случае, если пламя имеет золотисто-оранжевый цвет, то тяга в печи в норме

Определить насколько хорошо работает печка можно даже по цвету пламени. К примеру, если пламя красного цвета с темными полосками, то воздуха не хватает. Если из дымохода нередко доносится гудение, а пламя яркое-белое, то воздуха слишком много. А в том случае, если пламя имеет золотисто-оранжевый цвет, то тяга в печи в норме.

Армейки и чугунки

Соотношение теплоемкости и теплопроводности чугуна таково, что литой из него буржуйке экран не нужен. Это качество первыми оценили военные: подумайте, долго ли протянет тонкий экран на шпеньках в казарме, где деды приказы на дембель празднуют, да и вообще, мало ли чего в солдатской жизни бывает.

Сейчас армейские буржуйки есть в широкой продаже. В основном предлагают круглые казарменные, литые их чугуна, от монументальных сооружений времен Чапаева с Петькой (слева на рис. ниже) до современных со складов НЗ, тщательно законсервированных (посредине на том же рис.) Однако на сайтах, предлагающих военное имущество, можно найти и прямоугольные разных типоразмеров, от палаточных на 7-12 кВт (справа на рис.), до миниатюрных, обогревавших мелкие аппаратные вроде радиорелейной станции Р-405.

Армейские буржуйки

Прикидывая, стоит ли покупать «военную» буржуйку, нужно учитывать следующее:

Армейки отличаются высокой прочностью и тепловой эффективностью.
Могут работать на любом твердом топливе без переналадки и переборки.
Цена – выше, чем у гражданского аналога.
Оборудовать армейку водогрейным контуром нельзя.

Первое и второе объясняется тем, что конструкция армейских буржуек тщательно прорабатывалась специалистами. Во-первых, может не хватить транспорта для подвоза на передовую боеприпасов, воды, продовольствия, медикаментов и перевязочных материалов, а тут еще дрова/уголь, поэтому армейка должна быть всеядной. А топлива на месте может оказаться мало, но замерзший боец – не боец. Кроме того, дым из трубы не только индикатор вылетевшего в трубу тепла, но и сильный демаскирующий фактор. Поэтому по экономичности из печки нужно выжать все возможное и невозможное.

Почему с водогрейкой в чугунной армейке не получится ничего, понятно. Раз экрана нет, то и котел ставить некуда, а отнимешь лишнее тепло из топки или дымохода – КПД упадет, дым пойдет. Но и окружать прямоугольную армейку котлом тоже толку нет: они изготовлялись из спецсталей, по теплотехническим свойствам похожих на чугун. Автор помнит подначку для дневальных-салажат: вскипятить на казарменной армейке без конфорки чайник к утру. Кто посообразительнее, те просто перед подъемом ходили на кухню за кипятком.

В общем, в дом армейская буржуйка подходит плоховато, на хозяйственные нужды она никак не рассчитана. Лучше всего подойдет в хозяйственные помещения с разного рода миазмами в воздухе: коровник, свинарник, птичник, теплицу. Там ее «дубовость» обеспечит многолетнее пользование без хлопот.

Из колесных дисков

Из материалов, чтобы сварить буржуйку, кроме пары дисков потребуется еще отрезок трубы длиной 30 — 45 см близкого диаметра, лист металла, труба для отвода дыма. Собирается такая буржуйка просто:

Для подгонки диаметра трубы под размеры дисков на стыках срезают ребра. После сварки получается вертикальная конструкция.
На боковой поверхности делают проем для топки.
Из вырезанного куска делают дверку.
Для доступа воздуха в топку в нижнем диске вырезают квадратное отверстие со стороной 10 -12 см.
На верхнем диске сзади делают отверстие для дымоотводной трубы.
Для устройства зольника к дну приваривают металлический круг.
Чтобы на сделанной буржуйке своими руками разогревать пищу на верхнем диске устанавливают варочную панель из металла толщиной 4 — 5 мм.

Конструкция

Устройство печи-буржуйки отличается предельной простотой. Для такой печи не требуется возведение фундамента, не возникает больших сложностей с обустройством системы дымоотвода. Стандартная система печи-буржуйки состоит из самой печи, которая представляет собой железную коробку с открывающейся дверцей, и трубы, которая выводится на улицу.

Чтобы увеличить КПД печи, стоит увеличить площадь теплопроводящей поверхности. Для такой цели лучше всего сделать теплообменник.

Чуть меньшей популярностью пользуются буржуйки с водяным контуром, которые включают в свое устройство радиаторные батареи.

А ещё у большинства владельцев гаражей пользуется большой популярностью печь, выполненная с применением колесных дисков.

Традиционные способы модификации печи

Решение №1

Первое, что нужно сделать, чтобы модифицировать самодельную или купленную печь – это установить боковые экраны. Для этого к корпусу печи прикладываются листы металла (не окрашенные) и крепятся при помощи саморезов или болтов. Толщина листов может быть любой (подойдет стандартное кровельное железо). Экраны должны находиться на расстоянии 5-6 см. от самой печи.

Такая конструкция, выполненная своими руками, изменяет принцип теплопередачи. Тепловая энергия теперь передается помещению не за счет излучения, а благодаря конвекции. Воздух циркулирует в образованном между поверхностью печи и экранами пространстве. Такой прием позволяет увеличить скорость прогрева помещения и сэкономить на расходе топлива.

Решение №2

Следующий шаг – модификация дымохода буржуйки – одного из необходимых элементов конструкции. Большая часть проблем, связанных с отоплением, происходят именно здесь. Дымоход обычно является причиной больших потерь тепла. В стандартной буржуйке труба дымохода прямая и дым сразу в нее поступает, покидая помещение. Для того, чтобы как-то “задержать” горячий воздух в трубе и повысить тем самым теплоотдачу, необходимо в прямой ход трубы добавить несколько колен. Приобретаются, к примеру, два отвода под 90 градусов и соединяются между собой в английскую букву S. Таким образом, поднимающийся горячий воздух и дым будут задерживаться в местах изгиба, труба будет нагреваться сильнее, тем самым увеличивая теплоотдачу. А если в такую конструкцию добавить вентилятор и обдувающий дымоход в местах колена, то теплоотдача повысится еще больше.

Пошаговая инструкция изготовления буржуйки для гаража своими руками

Способ изготовления печи-буржуйки зависит от ее формы и используемого материала.

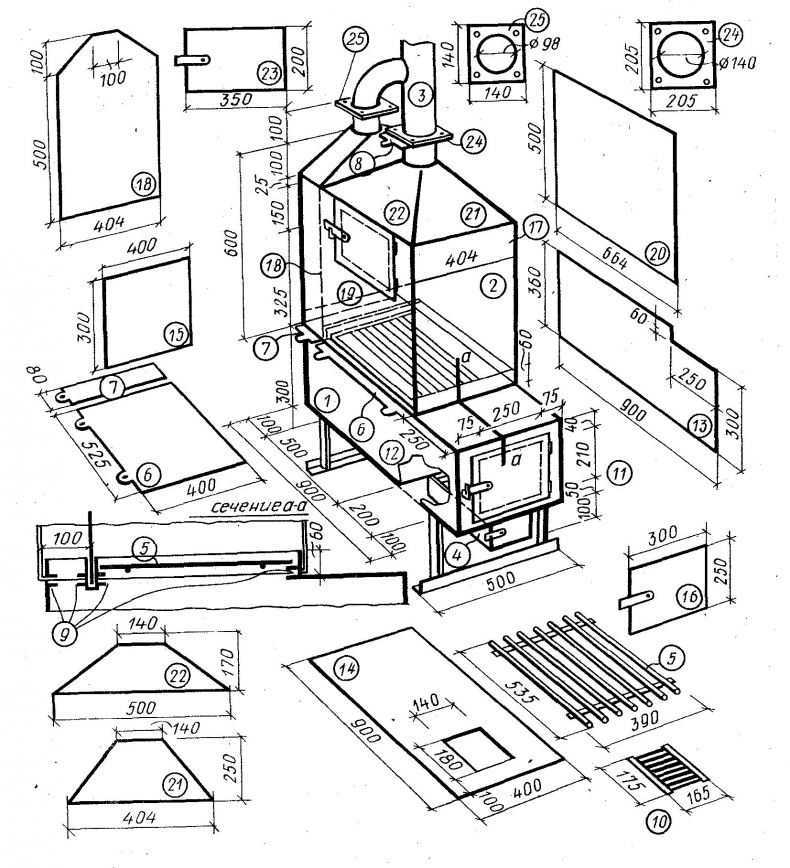

Классическая печь-буржуйка

Для изготовления подобной конструкции необходимо иметь определенные навыки работы со сварочным аппаратом. Вся работа состоит из нескольких шагов:

Сделать из листового металла 5 заготовок.
Заготовки нужно вырезать из листового металла
Приварить боковые поверхности ко дну. Следите, чтобы они располагались строго вертикально относительно друг друга, чему поможет использование уровня или строительного угольника.
Приварить заднюю стенку.
Внутреннее пространство поделить условно на три части: дымооборот, топочную часть и зольник. В двух последних установить колосниковую решетку. Для этого на высоте 10–15 см нужно приварить на всю длину уголки. Для самой решетки рекомендуется использовать толстую листовую сталь шириной 25–30 мм, из которой нужно вырезать полоски. Расстояние между пластинками должно быть 5 см. Сами прутья нужно приварить к двум прутам, которые придают решетке жесткость.
Сверху необходимо приварить два металлических прута, которые нужны для расположения отражателя (лист, который разделяет топку и дымооборот) располагать отражатель нужно таким образом, чтобы образовался канал для дыма.
Колосники и буржуйка не являются обязательными элементами
Приварить крышку буржуйки, не забыв об отверстии для трубы. Вырезать и приварить верхнюю перемычку. То же самое проделать с более узкой деталью.
Сделать дверцу. Ее рекомендуется делать на всю ширину печки, чтобы без проблем можно было извлечь колосники и отражатель во время чистки и ремонта. Не забудьте о том, что дверца должна быть оснащена ручкой, защелкой и завесами.
Установить конструкцию на ножки, которые можно изготовить из металлической трубы диаметром 2–3 см. Слишком высокими их делать не стоит. 8–10 см будет достаточно. При желании можно оснастить их болтами, что позволит регулировать высоту.
Изготовить дымоход из трубы диаметром 15–18 см. Для ее вывода нужно сделать отверстие в стене соответствующего размера. Труба состоит из трех частей, которые соединены между собой под углом 45°.
Труба не должна иметь горизонтальные части
На нижнем конце дымоходной трубы необходимо сделать вращающуюся заслонку. Сделать ее можно также из листового металла, но диаметр должен быть немного меньше отверстия в трубе. Предусмотреть нужно и ручку, которая бы двигала эту заслонку.
Фиксировать трубу нужно на гильзе размером 15–20 см, которая приваривается по отверстию к верхней крышке.
Установить печку, отрегулировать ее высоту.
При использовании листового металла можно сделать буржуйку любых размеров
