Самодельный котёл для водяного отопления

Особенности обвязки — как подключить правильно

При обвязке дровяного котла между агрегатом и расширительным бачком рекомендуется установка предохранительных линий на входе и выходе, причем располагать их рекомендуется вблизи водонагревателя. Соединение котла с расширительным баком нужно проводить наиболее коротким путем, при этом не допускается врезание кранов или предохранительных клапанов.

На каждой схеме подключения твердотопливного котла имеется точка, определяющая расстояние между расширительным баком и верхней точкой отопительной системы. Если отсутствует возможность поднять бак на такую высоту, необходимо врезать насос для принудительной циркуляции теплоносителя в прямой отрезок трубы. Несоблюдение этого правила может стать причиной засасывания воздуха в верхние батареи отопления.

Установка циркуляционного насоса должна проводиться на обратной трубе в непосредственной близости к отопительному котлу. В этом случае перебои в электропитании не повлияют на эффективность работы системы отопления. Для монтажа насоса требуется дополнительный обводной путь, позволяющий отключать насос при необходимости, а обвод перекрывать с помощью специальных кранов.

Из всего вышесказанного можно сделать вывод: в основе любой системы лежит вытеснение холодного теплоносителя наиболее горячим. А вот эффективность этого процесса является залогом качества сборки всего контура отопления и устройства твердотопливного котла.

Отличительные особенности

Главная особенность таких агрегатов — наличие водяного контура. Они могут быть одноконтурными и двухконтурными. Первые способны только отапливать помещение, а вторые — дополнительно подготавливать горячую воду для последующего использования.

Топливо подается вручную или автоматически, в зависимости от модели. Если это автоматика, то котел имеет резервуар для размещения сырья. Топливо может загружаться в систему в течение недели без посторонней помощи.

Такие модели имеют высокую цену, поэтому человек предпочитает выбирать котел с ручной кладкой.

ВАЖНО!
Одной закладки топлива хватает на 3-4 часа.

Чтобы составить образ твердотопливного котла с водяным контуром, необходимо рассмотреть принцип его действия:

1. Установка необходимой температуры в теплоносителе, подача топлива.
2. Нагрев теплообменника в водяном контуре.
3. Получаемая тепловая энергия аккумулирует со стенок водяной рубашки и происходит нагрев воды.
4. Несмотря на вид циркуляции воды в системе (естественный или принудительный), дом наполняется теплом за короткий промежуток времени.

Принцип действия теплоаккумуляторов

Если установить в доме твердотопливный котел, возникнет суровая необходимость в регулярном подкладывании все новых порций дров. Все дело в ограниченном объеме камеры сгорания – она не может вместить в себя безлимитное количество поленьев. Да и систем их автоматической подачи еще не придумали, если не брать в расчет пеллетные котлы с автоматикой. Иными словами, за работой системы отопления придется следить самостоятельно.

Максимальную мощность данные котлы развивают в тот момент, когда в них весело полыхают дрова. В этот момент они дают много лишней энергии, поэтому пользователи дозируют дрова аккуратно, подкладывая их по одному полену. В противном случае в доме будет слишком жарко. Ничего хорошего в этом нет, так как из-за этого возрастает количество подходов, и без того высокое. Проблема решается с помощью теплоаккумулятора.

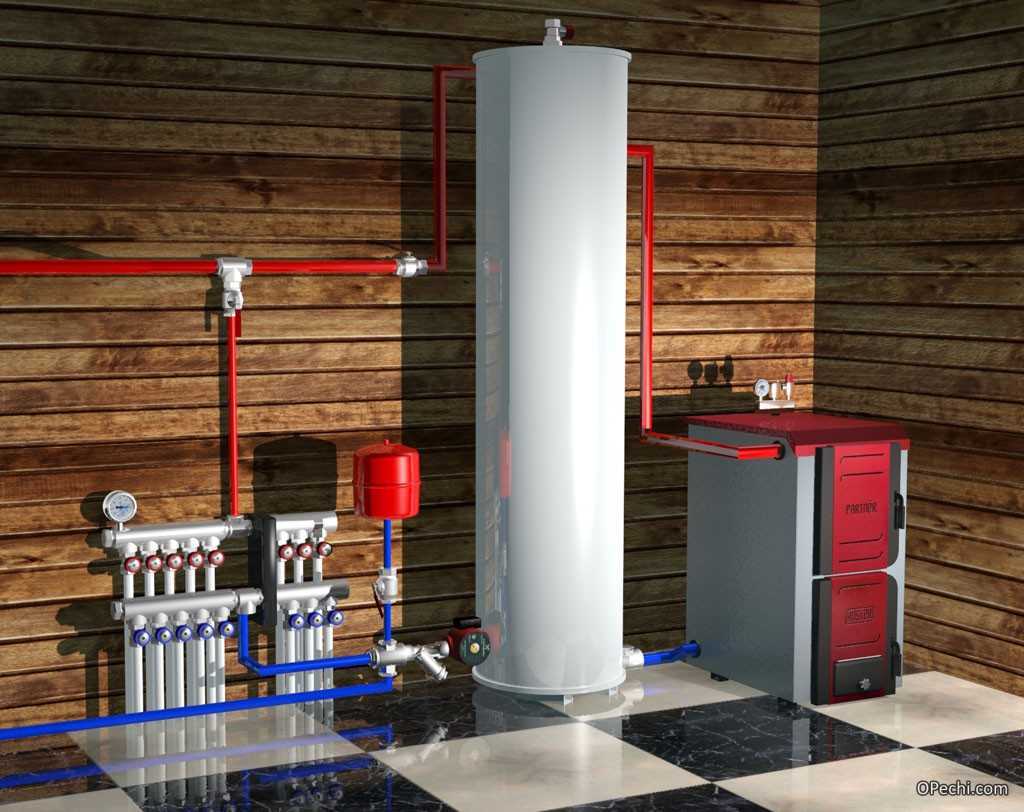

Тепловой аккумулятор для отопления представляет собой аккумулирующую емкость, в которой накапливается горячий теплоноситель. Причем в контур отопления энергия отдается строго дозировано, что обеспечивает стабильность температуры. За счет этого домочадцы избавляются от температурных колебаний и частых подходов для закладки дров. Аккумулирующие баки способны накапливать излишки тепловой энергии и плавно отдавать их в отопительные контуры.

Попробуем объяснить принцип работы на пальцах:

Простота конструкции термоаккумулятора не только повышает надежность агрегата, но и упрощает ремонт и плановое обслуживание.

• Установленный в системе отопления с теплоаккумулятором отопительный котел загружается дровами и производит большое количество тепловой энергии;
• Полученная энергия направляется в тепловую батарею и накапливается там;
• Одновременно с этим, с помощью теплообменника, происходит забор тепла для системы отопления.

Буферный бак для отопления (он же теплоаккумулятор) работает в двух режимах – накопление и отдача. При этом мощность котла может превышать необходимую тепловую мощность для обогрева жилища. Пока в топке будут гореть дрова, будет происходить накопление тепла в термоаккумуляторе. После того как поленья потухнут, энергия еще долго будет забираться из аккумулятора.

Примерно так же устроены аккумуляторы тепла Лежебока для парников и теплиц – днем они накапливают тепло от солнца, а ночью отдают его, согревая растения и препятствуя их замерзанию. Только выглядят они несколько по-другому.

Теплоаккумуляторы для систем отопления необходимы и в том случае, если в качестве источника тепла используются солнечные батареи или тепловые насосы. Те же батареи не могут давать тепло круглосуточно, так как в темное время суток их эффективность падает до нуля. В светлое время дня они будут не только отапливать дом, но и накапливать тепловую энергию в накопительном баке.

Теплоаккумуляторы могут пригодиться при использовании электрических котлов. Такая схема оправдывает себя на двухтарифной системе оплаты. В этом случае система настраивается так, чтобы в ночное время происходило накопление тепла, а в дневное начиналась ее отдача. Благодаря этому у потребителей появляется возможность сэкономить деньги на потреблении электроэнергии.

Требуемые материалы

Конструкцию реализуют двумя путями:

• Разместить емкость с водой над топкой (в рубашке между стенками котла).
• Пустить воду через змеевик, который проложен в камере сгорания на выходе продуктов горения из топки.

Первый – это классический вариант, позаимствованный из русской бани. Второй способ подходит для проточного котла с более высоким КПД. Детальную схему находят в интернете или заимствуют у знакомых, уже реализовавших данную идею.

Самодельный теплообменник

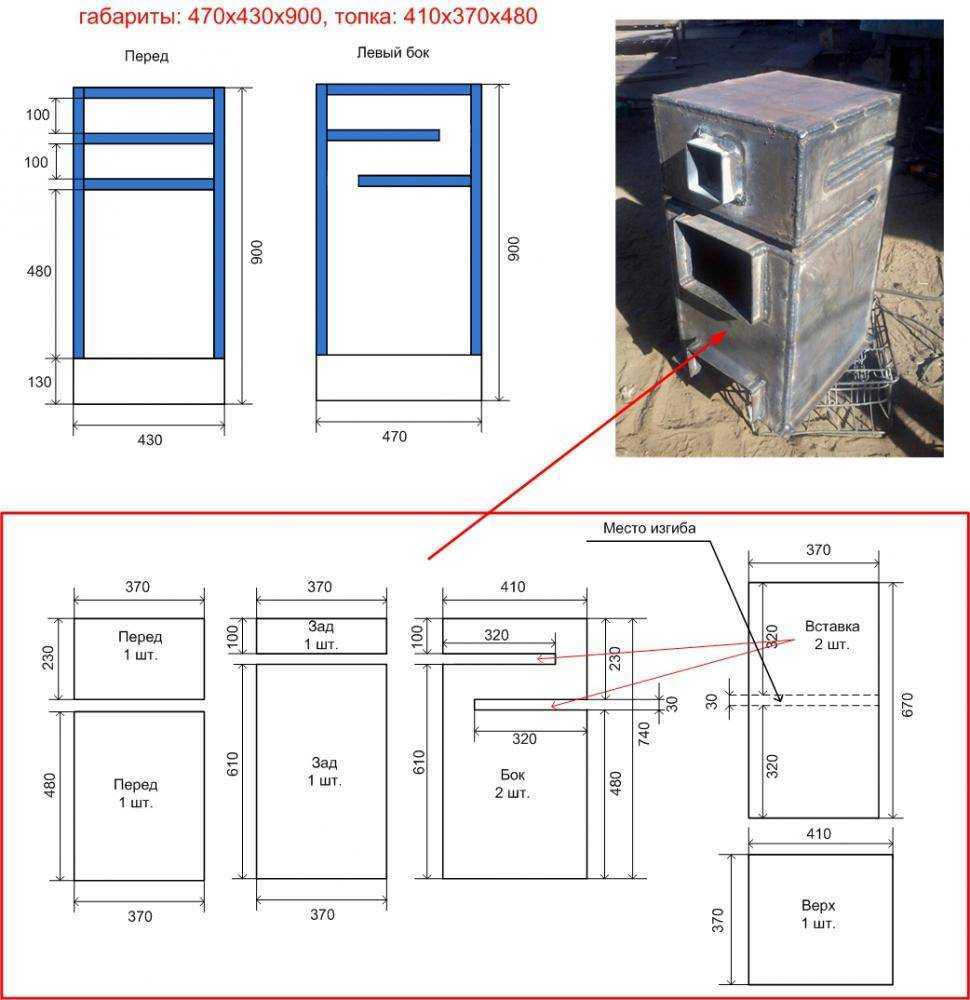

Для котла понадобится металл толщиной не менее 5 мм. Топку лучше делать из чугуна, но его литьем сегодня мало кто занимается. Поэтому, ее изготавливают из жаропрочной стали легированной. Если использовать обычную сталь, то она может быстро деформироваться и даже прогореть. Чтобы укрепить стенки, их обкладывают огнеупорным кирпичом, что не всегда практично.

Для водяной рубашки подойдет металл обычного качества (например СТ20) толщиной 3 мм. Для труб, по которым проходят газы (их называют дымогарными), оптимальный диаметр – 50-75 мм. Материал лучше брать такой же. Конструкция рубашки выполняется жесткой, чтобы обеспечивать принудительную циркуляцию воды, когда нет электричества. Для этого наружные стенки топки укрепляют ребрами из металлопрофиля, к которым приварится внешний корпус. Шаг установки рекомендуется делать не менее 15 см.

Диаметр выходного патрубка не менее 15 см, а длина трубы дымоудаления составляет 5-6 метров. Так обеспечивается естественная тяга. На выходе воды ставят обратный канал с трехходовым термодатчиком, настроенным на +55 градусов. Если вода не нагрелась до этой температуры, она пойдет по малому кругу. Как только температура достигнет +60 градусов, начнется забор воды из системы.

Если в систему включен насос, вода закипит при пропадании электричества.

Устройство твердотопливного котла

Чтобы такого не произошло, требуется установка предохранительного клапана в водяную рубашку. Еще лучше установить источник бесперебойного питания или генератор. Не позволит котлу закипеть и теплоаккумулирующая емкость. Кроме того, она обогреет дом после полного сгорания топлива.

Манометры и термометры должны в обязательном порядке включаться в схему работы котла. Трубки для подачи воды и собственно теплообменника рекомендуется выбирать диаметром дюйм – дюйм с четвертью. Желательно, чтобы они были оцинкованные. Места резьбового соединения герметизируют льном и суриком.

Особенности работы и устройства оборудования

Самодельный автономный агрегат на твердом топливе представляет собой печь, установленную в бочке с водой. Сгорая в топке, дрова или уголь передают тепло воде, а теплоноситель поступает в систему отопления, обогревая помещение. Простое устройство считается не самым эффективным и рентабельным, поскольку КПД примитивного агрегата не выше 10-15%.

Собирают котлы отопления самодельные из кирпича, металла. Первые отличаются эстетической привлекательностью, а вторые считаются более простыми в изготовлении из подручных материалов. Но в любом случае потребуется предварительно составить схему, продумать узлы конструкции, чтобы в конечном итоге получить качественный отопительный прибор.

Особенности загрузки топлива и эксплуатации

Сборка системы отопления

От простого котла, где полноценное воздухоснабжение необходимо по всему объему сжигания топлива, конструкция длительного горения, как отмечалось ранее, отличается ограниченностью этой подачи. Более того, объем загрузки непосредственно влияет на время горения, поэтому в нашем случае топочная загружается предельно плотно, чтобы не оставалось промежутков.

Топка изнутри

Топливо загружается в такой последовательности.

Загрузка котлаПробная топка котла

Шаг 1. Снимается верхняя крышка конструкции.

Шаг 2. Извлекается воздушный регулятор.

Шаг 3. Котел загружается топливом по уровень дымоходной трубы.

Шаг 4. Сверху топливо поливается небольшим количеством жидкости для розжига (соляркой, отработанным маслом и проч.).

Шаг 5. Воздушный регулятор устанавливается обратно, сверху надевается крышка.

Шаг 6. Воздушная заслонка открывается до предела.

Шаг 7. Поджигается кусок бумаги, бросается внутрь конструкции. Когда топливо начинает тлеть, воздушная заслонка закрывается.

Система отопления. ОбвязкаСистема отопления. Обвязка

О том, что началось перманентное горение, можно судить по появившемуся из дымоходной трубы дыму. По мере сжигания топлива труба меньшего диаметра будет опускаться вместе с воздушным регулятором – по этому своеобразному индикатору и можно определить количество оставшегося топлива.

Устройство и принцип работы

В основе принципа длительного горения лежит снижение скорости сгорания топлива за счет уменьшения подачи воздуха. Кислород в первичную камеру сгорания подается в количестве, достаточном для тления, но не обеспечивающем интенсивное горение.

Во время медленного окисления древесины выделяются газообразные углеводороды, получившие название пиролизных газов. Сам процесс органического разложения древесных волокон под действием высокой температуры называется приролизом.

Дожигание продуктов окисления во вторичной камере на длительность горения топливной закладки не оказывает существенного влияния, однако существенно увеличивает общую эффективность работы котла на дровах. Это связано с тем, что при сгорании вторичных газов выделяется значительно больше тепловой энергии чем при интенсивном горении дров.

Энергозависимые установки длительного горения

Компоновка дровяных котлов длительного горения предполагает расположение основной топочной камеры непосредственно над зоной сжигания вторичных газов, а сообщение между ними осуществляется через специальные керамические форсунки, способные работать при температуре от 800 до 1000 С. Днище главного топливного отсека оборудовано специальной термостойкой постелью, чаще всего из шамотного кирпича или керамобетонных блоков.

Направленное движение воздуха (тяга) обеспечивается с помощью нагнетающего вентилятора, от частоты вращения которого зависит количество кислорода в рабочей зоне. На основании данных, полученных от температурного датчика, автоматическая система управления (АСУ) может увеличивать или уменьшать угловую скорость крыльчатки. К достоинствам такой схемы можно отнести высокую точность регулировки. Кроме этого, воздух, проходя через верхний топочный бункер, нагревается, что упрощает процесс воспламенения пиролизных углеводородов.

Интенсивность циркуляции теплоносителя в отопительном контуре регулируется насосом, который также подключается к АСУ. Если температура теплоносителя снижается, автоматически увеличивается подача воздуха.

Точность регулировки и экономичность энергозависимых дровяных котлов отопления длительного горения обеспечивают значительную экономию дров, что за весь отопительный сезон выливается значительную сумму. Однако не следует сбрасывать со счетов тот факт, что при отсутствии электропитания, такой котел становится бесполезной грудой металлолома, поскольку естественная тяга в таких конструкциях, как правило, не предусматривается.

Энергонезависимые дровяные котлы длительного горения

Несмотря на то что экономичность и производительность таких установок заметно ниже, чем установок оснащенных АСУ, они совершенно не зависят от наличия электроэнергии, что является их существенным плюсом. К недостаткам таких систем относится, прежде всего, сложность настройки.

У такого котла на дровах регулировка подачи кислорода производится открытием специальной заслонки, имеющей кинематическую связь с биметаллическим терморегулятором, расположенным на верхней крышке изделия.

После розжига дровяной закладки и получения устойчивого горения заслонку приводят в рабочее положение, уменьшая тем самым количество воздуха в первичной камере сгорания и обеспечивая оптимальные условия для химико-термического окисления древесного горючего. Горячие пиролизные газы, под действием естественной тяги, поступают в верхнюю камеру сгорания, где смешиваются с разогретым вторичным воздухом, вследствие чего воспламеняются.

Циркулирующий в водяной рубашке теплоноситель быстро нагревается за счет контакта с горячими стенками камеры сгорания. Высокую производительность таких конструкций обеспечивает большая площадь теплообменника.

Отопительные котлы на дровах обратного горения

Главной особенностью таких устройств является то, что процесс первичного сжигания происходит в направлении от верхних слоев к нижним.

Конструкция представляет собой вертикально расположенный цилиндр со штоком и прижимным диском, обеспечивающим равномерное распределение воздуха по всей поверхности горения.

Образовавшиеся в результате пиролиза газы поступают в верхнюю часть корпуса, где смешиваются с предварительно разогретым вторичным воздухом и воспламеняются. Раскаленная боковая поверхность непосредственно контактирует с теплоносителем, поступающим в контур отопления через выходной патрубок. Для большей эффективности, прибор может быть установлен в защитный кожух, а образовавшаяся полость заполнена пенополиуретаном или другим негорючим теплоизолятором.

Требования к помещению

Сразу стоит отметить, что большинство твердотопливных котлов – это результат отечественного производства. Выбрать их просто, почитав отзывы, посмотрев чертежи и определившись с размерами для системы своего дома.

Отопление в помещени

Существует несколько требований к помещению, в котором должен быть установлен такой котел.

1. Низкий уровень влажности. Если с этим проблемы, увы, трудно будет растапливать и использовать аппарат, так как будет сыреть не только его внутренняя часть, но и топливо. В результате это вполне может привести к коррозии металла и трещинам в корпусе.
2. Хорошая вентиляция. Обязательно помещение, в котором планируется топка, должно быть хорошо проветриваемым. Этого требует техника безопасности. Все потому, что при неправильном обращении котел может «задымиться». Обильное выделение углекислого газа опасно для жизни. В помещении, где есть быстрый доступ к свежему воздуху, достаточно открыть окна и проверить его.
3. Отсутствие взрывчатых и легковоспламеняющихся веществ. Важнейшее условие, которое зачастую не соблюдается. Обычно у мастеров, которые делают что-то своими руками, в котельной располагается мастерская с различными химическими веществами, например, краской, растворителями, аэрозолями. Это крайне опасно. От повышенной температуры эти вещества могут вспыхнуть или взорваться.
4. Противопожарное оснащение. Рядом с котлом всегда должно находиться ведро с песком. Но идеальный вариант — огнетушитель, вода и песок. При соблюдении правил техники безопасности риски возгорания практически исключаются.
5. Дальность хранения топлива от котла. Желательно, чтобы твердое топливо хранилось в другом помещении либо в противоположном конце от котла.
6. Достаточная площадь. В очень тесном помещении снижается безопасность. Поэтому квадратуры должно быть достаточного для перемещения и обслуживания оборудования.

Если помещение готово, остается только сделать котел, обвязку и выполнить его монтаж. Производство своими руками твердотопливного агрегата вполне возможно

Однако для этого важно правильно составить все чертежи, подготовить материал и сопутствующее оборудование. Конечно, гораздо проще выбрать и купить устройство, чем делать его своими руками

Однако для желающих можно привести рекомендации, как все-таки реализовать такую задачу.

Как сделать своими руками котел твердотопливный длительного горения: чертежи

Иногда целесообразно сделать своими руками котел твердотопливный длительного горения: чертежи и схемы есть в свободном доступе. Умение обращаться с инструментом и умелые руки оказывают хорошую услугу при строительстве собственного дома или дачи.

Там всегда есть необходимость сооружения какой-либо конструкции самостоятельно. Ведь это значительно удешевляет любую затею. Не исключение и отопительные агрегаты. В старые времена люди нанимали печника для кладки кирпичных печей.

Сегодня наиболее востребованными стали котлы на твердом топливе длительного горения.

Твердотопливный котел длительного горения вполне реально сделать самостоятельно

Твердое органическое топливо является самым древним источником энергии для человечества. Отказаться от него полностью, даже в современном мире, невозможно. Тем более, что кроме дров и каменного угля сегодня появилось множество других видов горючих твердых веществ:

• брикеты из торфа – высушенный и спрессованный торф выделяет много тепла при сгорании;
• брикеты из отходов деревообрабатывающего производства – сжатые опилки, стружка и кора деревьев;
• березовый уголь – такой же, как для мангала;
• переработанный мусор со свалок;
• топливные отопительные гранулы – мелкое топливо, полученное прессованием опилок. Могут подаваться автоматически;
• обычные сухие опилки.

Различные варианты сырья для использования в твердотопливных котлах

Ясно, что все это топливо получено путем переработки различных отходов, что решает проблему утилизации на предприятиях и идет в русле «зеленой» экономики.

В результате деятельности человека образуется колоссальное количество отходов, которые могут быть преобразованы в высокоэнергетическое топливо, что и обусловило появление на рынке котлов отопления на твердом топливе длительного горения.

В отличии от обычных печей, эти агрегаты работают не на сгорании самого топлива, а на его расщеплении в результате нагревания. В рабочей камере таких котлов сгорают газообразные продукты распада твердого топлива.

Такая схема работы является в несколько раз более эффективной, чем обычное сжигание органического топлива. Пиролизный газ, отдает большое количество энергии.

Принцип работы твердотопливного котла длительного горения

Устройство такой газогенераторной установки не очень сложное. Можно даже соорудить своими руками котел твердотопливный длительного горения. Чертеж простейшего варианта выглядит следующим образом:

Медленное тление твердого топлива происходит в нижней камере. Оно достигается регулировкой подачи воздуха в поддувало. Выделяемый газ интенсивно горит в верхней камере и нагревает теплоноситель.

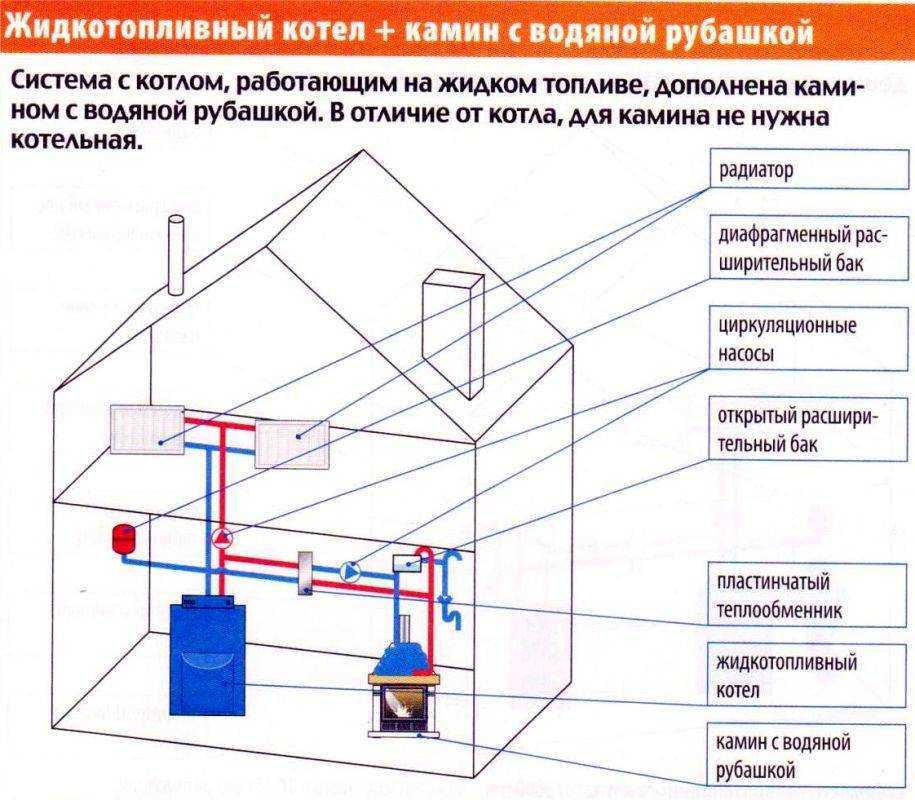

Схема системы отопления частного дома с использованием твердотопливного котла

Котлы на твердом топливе длительного горения могут быть незаменимы в частных домах, в хозяйственных сооружениях, гаражах и теплицах. Особенно они будут выгодны там, где имеется крупное деревоперерабатывающее производство, так как отходы на таких предприятиях отдают практически бесплатно.

Необходимы эти агрегаты и в местностях, где бывают регулярные перебои с газоснабжением. У таких установок есть много преимуществ, но существует и один важный недостаток – очень высокая стоимость. Именно поэтому сегодня актуально изготовление своими руками котлов твердотопливных длительного горения.

Чертежи для этого можно использовать разной степени сложности. Это зависит от уровня мастерства.

Как сделать своими руками котел твердотопливный длительного горения: чертежи и схемы

Перед тем, как начать изготовление котла, необходимо определиться с его конструкцией. Ее выбор зависит от назначения агрегата. Если он предназначен для отопления небольшого хозяйственного помещения, гаража или дачного домика, то делать в нем водяной контур не обязательно.

Обогрев такого помещения будет происходить непосредственно от поверхности котла, путем конвекции воздушных масс в помещении, как от печи. Для большей эффективности можно устроить принудительное обдувание агрегата воздухом при помощи вентилятора.

При наличии системы жидкостного отопления в помещении, необходимо предусмотреть устройство в котле контура в виде змеевика из трубы или другой аналогичной конструкции.

Схема подключения твердотопливного котла к системе отопления

Выбор варианта зависит и от типа твердого топлива, которое нужно будет использовать.

Для отопления обычными дровами требуется увеличенный объем топки, а для применения мелких топливных гранул можно устроить специальную емкость, из которой гранулированное топливо подается в котел автоматически.

Как устроен дровяной «Титан»

В принципе работы «Титана» нет ничего хитрого. Это обычная дровяная буржуйка, крышка и дымоход которой имеют водяную рубашку. Чтобы облегчить обслуживание и сборку самодельной конструкции, рекомендуется выполнить изделие модульного типа.

Предлагаем ознакомиться: Какой самый лучший бассейн

Устройство дровяного водонагревателя: 1 — топка; 2 — дверца зольника; 3 — топочная дверца; 4 — патрубок подачи холодной воды; 5 — водяной бак; 6 — патрубок забора горячей воды; 7 — дымоход

Топочный блок — это цилиндр без крышки, разделённый на камеру сгорания и зольник массивным колосником. Чтобы снизить бесполезные потери тепла и продлить срок службы металла, топка изнутри футеруется шамотным кирпичом. Помимо дверец зольника и топки со специальной формой притвора, ничего примечательного в устройстве топочного блока нет.

Особенности процесса горения в камере дожига

Исходные условия горения таковы, что котел работает с некоторым недожогом, и полноценного окисления не происходит, а образуется много угарного газа (СО) вместо углекислого (СО2). Вторичный воздух, нагревшись под чугунными колосниками, на которых тлеет топливо, поступает под сварную часть колосников во второй камере (горбик). При прохождении через многочисленные отверстия катализатора создается избыток поступающего воздуха, что поднимает температуру горения дымовых газов, протекающих через газовую щель, до тысячи градусов. Происходит реакция преобразования СО в СО2. Далее продукты сгорания поднимаются вверх и обтекают теплообменник, отдавая тепло. После — направляются в дымоход.

Определение с параметрами проекта

Точного определения данному понятию нет. Соответствующее оборудование появилось, как ответ на требования потребителей повысить уровень комфорта в процессе эксплуатации, увеличить выработку тепла в расчете на единицу использованных энергетических ресурсов.

Основным недостатком классических котлов является необходимость регулярного добавления топлива в топку. Сложности создают также следующие факторы:

• высокая интенсивность горения;
• сложность оперативной регулировки и контроля этого процесса;
• неполное использование тепла, которое удаляется вместе с дымом через систему вентиляции.

Для поддержания работы обычного котла лучше иметь рядом достаточный запас дров

Разные конструкции

Для решения отмеченных выше задач используют различные решения. Чтобы не закладывать часто новые порции топлива увеличивают размеры топки. Сделать процесс горения равномерным помогает размещение сверху прижимного устройства, дозированная подача воздуха.

Схема типичного котла этого класса

Создать чертежи твердотопливных котлов длительного горения своими руками будет проще после подробного изучения стандартной конструкции:

• В начальном положении прижимное устройство (10) находится в верхнем положении.
• Через дверцу (6) в топку загружают крупную партию дров.
• После поджигания происходит регулируемый механическим приводом (16) процесс горения.
• Свежий воздух подается нагнетателем через телескопическую полую внутри штангу. Он распределяется равномерно через прижимной диск (10).
• Подача кислорода сверху обеспечивает постепенное сгорание топлива, слоями.
• Золу после завершения цикла удаляют через нижнюю дверцу (13).
• Для поднятия диска (10) в верхнее положение используют лебедку (2) с электроприводом.

Недостатком данной конструкции является невозможность произвольной закладки дров в топку. Существенное преимущество – повышенная до 24 часов и более длительность одного рабочего цикла.

В следующей конструкции топливо можно подкладывать по мере необходимости. Здесь использована технология пиролиза. Она характерна дозированной подачей кислорода и низкой интенсивностью горения. Тлеющие дрова выделяют горючий газ. Он сгорает в дополнительной камере.

Пиролизный котел

Эта установка полноценно использует топливо. В продуктах сгорания содержится минимальное количество сажи. Сложной является оптимальная регулировка рабочих процессов.

Газовые и дизельные агрегаты лишены упомянутых недостатков по причине простоты дозирования соответствующих видов топлива. Подобный результат можно получить, если использовать специальным образом спрессованные гранулы из отходов деревообработки, шелухи семечек, иного горючего сырья.

Пеллетный котел

В данном варианте гранулы (пеллеты) засыпают в бункер, откуда они подаются шнековым механизмом в топку. Понятно, что такая конструкция позволяет при необходимости быстро увеличивать и уменьшать подачу топлива. Гибкое изменение производительности котла пригодится для оптимизации работы при изменении внешней температуры, подключении дополнительных потребителей. С гранулами не слишком сложно работать при транспортировке, хранении.

Теплообменник для подогрева воды

Повышают эффективность котлов с помощью сложных структур выходных узлов. В таких конструкциях повышается температура теплоносителя. Аналогичные функции выполняют полые стенки корпуса.

Чертежи твердотопливных котлов длительного горения своими руками

Прежде чем искать соответствующую документацию, необходимо точнее определиться с конструкцией. Предпочтительной является первая схема твердотопливного котла длительного горения, своими руками ее будет создать проще.

Принципиальная схема котла

Для отопления сравнительно небольшого частного дома с общей площадью 150-250 м. кв. достаточно будет следующих размеров:

Чертежи твердотопливных котлов длительного горения своими руками

При высоте чуть более 1,5 метра и ширине около 40 см не сложно будет найти подходящее место для установки. Но надо учитывать необходимость создания технологических проходов для обслуживания. Понадобится свободное пространство сверху для монтажа лебедки и другого оборудования.

Конструкторскую документацию можно создать без соблюдения стандартов

Для реализации частных проектов не обязательно соблюдению ГОСТов. Но чем подробнее получился чертеж твердотопливного котла длительного горения своими руками, тем проще будет исключить ошибки на ранних стадиях.

При удалении большого количества ржавчины перед окраской может понадобиться респиратор

Варианты и схемы конструкций котлов отопления

Самодельный котёл для водяного отопления принято разделять по видам используемого топлива на следующие основные типы:

Дровяные котлы

Дровяной котел отопления своими руками

Котлы указанных типов наиболее востребованы при самостоятельном изготовлении в силу простоты их конструкции, доступности необходимых для изготовления такого котла материалов и инструмента и возможности свободного приобретения потребного количества дров.

• Достоинства: простота и универсальность.
• Недостатки – достаточно низкий КПД. Следующая схема, в этом плане, гораздо предпочтительнее.

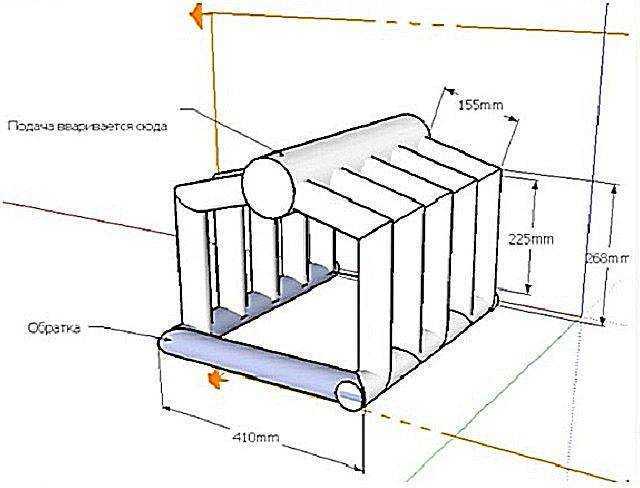

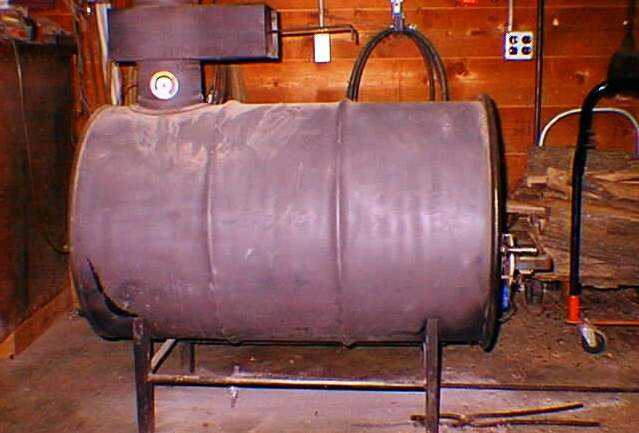

Простейший вариант подобного котла: толстостенная труба большого диаметра, в которую вставлена труба меньшего диаметра, которая является топкой. Пространство между трубами заполняется теплоносителем.

Котлы, работающие на дровах, являются универсальными. Их можно топить не только дровами, но и, практически, любым твёрдым топливом. (торфяные брикеты, уголь).

Котлы пиролизные

В диапазонах температур от 200 до 800 градусов дерево, процесс горения которого проходит при нехватке кислорода, разлагается на кокс древесный и газ пиролизный.

Стоит добавить к последнему достаточное количество атмосферного воздуха, как он воспламеняется с выделением тепла в больших количествах. Это увеличивает КПД котлов такой конструкции до 92%.

Одной закладки топлива (дров) пиролизному котлу может хватить на 12 часов, в то время, как у котлов традиционных этот показатель не превышает 4 часов.

Наличия твёрдых остатков практически нет. Горение газов легко поддаётся регулировке в автоматическом режиме.

Минус, который имеют котлы для водяного отопления дома указанной конструкции – жёсткие требования к влажности топлива, не более 30%. Иначе, в смеси с водяными парами, пиролизный газ будет плохо гореть.

Материалы для изготовления котла указанной конструкции обойдутся существенно дороже. Чем по первому варианту. Но весь перерасход полностью окупится за 2 – 3 отопительных сезона.

Котлы на отработанном масле

Котёл разжигается, выводится на рабочий режим и на специальный раскалённый поддон начинает капать масло, которое испаряется практически мгновенно.

Получившиеся газы, сгорая, нагревают теплоноситель. Вместо масла можно использовать солярку.

Котёл электрический

Простейшая конструкция – ТЭН внутри трубы, стоящей вертикально, к которой снизу подводится обратка, а сверху подача. И естественная циркуляция воды.

Минусы: котлы номинальной мощностью более 7 кВт подключать к сетям 220 В запрещено. А 380 Вольт есть не везде.

Второй вариант электрического котла – котёл индукционный. Это простейший вариант самодельного котла подобной конструкции: пластиковая толстостенная труба, на которую навито не менее сотни витков провода эмалированного, подсоединённого к переносному сварочному аппарату, имеющему на выходе ток в 15А.

В трубу засыпаются элементы, нагреваемые вихревыми токами (обрезки проволоки стальной, рубленый пруток и т.п). Подключаем снизу обратку, сверху подачу, подаём воду и можно включать питание.
