Квартирный счетчик на отопление

Модели счетчиков тепла для квартиры имеют плюсы и минусы:

• Механические (тахометрические)-прибор похож на счетчик для водоснабжения, на каждом проводе имеется термодатчик, который определяет температурный режим в подающих и обратных трубопроводах. Счетчик устанавливается врезанием в трубы и через него проходит тепловой ресурс. Имеет невысокую цену, не подключается к электричеству и легко устанавливается при любых типах труб.Но нуждается в постоянных проверках, как правило прибор меняется каждые четыре года;
• ультразвуковые- работает, как и механический счетчик, но на приборе установлены не механические лопасти, а излучатели и приемники. Располагаются они на расстоянии друг от друга, расход тепла измеряется ультразвуковым сигналом. Недорого стоит и долговечен по сравнению с механическим прибором, но сложен при монтаже, нужно придерживаться соответствующих норм, тепловой носитель нужно содержать постоянно в чистом виде и нельзя установить на вертикальные трубы;
• вычислители-устанавливаются в небольшой квартире или в жилых помещениях, где вертикальная разводка. Они способны вычислять сколько тепловой энергии тратится за час. Приборы не врезаются в трубы, а крепятся на каждую, настройка производится по типу батарей. Оборудование считывает какая температура радиатора тепла и какой воздух в квартире. Легко устанавливается и служит более десяти лет, устанавливается на вертикальную и горизонтальную разводку. Но информация с приборов будет учитываться, только если распределители установит половина или более квартир в доме. И результаты имеют погрешности до 12%. Рассчитать сумму потраченной тепловой энергии может только управляющая компания, после того как данные подадут все квартиры.

Ультразвуковые и механические счетчики на отопление устанавливаются в квартиры с горизонтальными разводками труб. Механический подходит для любых условий, а ультразвуковой имеет некоторые ограничения. Собственникам квартир с вертикальными разводками подойдут только вычислители или распределители, но установку нужно делать коллективно с другими жителями дома.

Правила установки и эксплуатации счетчиков тепла в квартире

Чтобы поставить в квартире счетчик учета тепловой энергии к отопительному сезону, надо начинать действовать загодя, лучше — до окончания отопительного сезона. Порядок действий такой:

• Обращаетесь в УК/ТСЖ/ЖЭК где вам выдают техусловия для подключения индивидуального прибора учета тепловой энергии. Это один листок, в котором указаны параметры сети в вашем доме: температура, давление.
• Покупаете счетчик тепла. Покупать его надо сертифицированный, в легальной кампании. У вас должен быть товарный и кассовый чек, инструкция по эксплуатации, сертификат качества, в котором должна быть проставлена дата проведения госповерки, также должны быть данные о том, кто поверку проводил (название организации).
• Далее находите проектную организацию, которая имеет лицензию на данный вид услуг. Они на основании техусловий и имеющегося счетчика готовят проект.

Установка теплового счетчика на отопление занимает пару часов

На весь процесс может понадобиться два-тир месяца или даже больше — потому и лучше начинать действовать заблаговременно, чтобы успеть до начала отопительного сезона. В принципе, в каждом более-менее крупном городе есть организации, которые все это проделают за вас, но их услуги далеко не дешевы.

https://youtube.com/watch?v=KjMCVanTK9c

Какая есть правовая база

Если вам нужны названия нормативных документов, регламентирующих условия предоставления коммунальных услуг — вот действующие на сегодняшний день постановления:

• От 6 мая 2011 г. N 354 «О предоставлении коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов».
• От 16 апреля 2013 года № 344 — внесены некоторые изменения в действующее постановление.

Изучите правовую базу

Порядок начисления оплаты за тепло, определение тарифов — все это определяет региональные власти, чтобы точно знать, как в вашем регионе обстоят дела, необходимо изучать нормативную базу конкретно вашего региона. Единственное, что действует на всей территории России — необходимость установки учета общедомовых счетчиков.

Как часто снимать показания

На самом деле, это непростой вопрос — счетчик тепловой энергии есть разных типов и процедура снятия показаний у них очень отличается. Подробно она расписана в инструкции по эксплуатации, которая у вас должна быть.

Теперь передавать показания надо раз в пол года

Кстати, согласно последнего постановления (№ 344 от 16.04.2013) вы не должны передавать показания каждый месяц. Вы обязаны это делать раз в полгода, а организация должна проводить перерасчет по переданным вами показаниям.

Поверка

Первичную поверку счетчик на отопление в квартиру проходит на заводе его изготовленном, о чем в обязательном порядке делается отметка в паспорте изделия. Также делается пометка на лицевой панели прибора. В периодичность дальнейших поверок зависит от типа прибора учета, межповерочный интервал также записывается в паспорте. В среднем он составляет 3-5 лет.

Место установки теплового счетчика определяется при составлении проекта

Если ваш прибор учета тепловой энергии необходимо сдавать на поверку, делать это лучше сразу по окончании сезона отопления, так как процедура может занят несколько месяцев. Перед снятием счетчика вам надо известить УК/ТСЖ, они придут, запишут показания. После чего можно прибор снимать. После поверки вы ставите счетчик на место, снова звоните в УК, дожидаетесь когда они придут и опломбируют счетчик. На этом поверку можно считать оконченной. Осталось только разобраться, куда отдавать тепловой счетчик на поверку. Есть всего три варианта:

1. Сервисный центр производителя вашего счетчика.
2. Коммерческая организация, имеющая лицензию на данный вид деятельности.
3. Подразделение предприятия Ростест.

Поверку индивидуального счетчика тепла можно проводить в любой из этих организаций. Предварительно можно поинтересоваться сроками и ценами и выбрать наиболее подходящий вариант.

Разные виды терморегуляторов для теплосчетчиков

Просто подсчитывать расход тепла без регулирования напора – не так выгодно. В этом случае экономия равна всего лишь 10% от прежних платежей. Чтобы снизить расходы наполовину, необходимо установить устройство для регулирования интенсивности потока. Существует несколько основных видов терморегуляторов:

Запорные. Эти простые элементы действуют просто – перекрывают поток

Стоимость их невелика, но они имеют большой минус: вслепую перекрывая движение теплоносителя, могут при неосторожном обращении заморозить систему отопления.

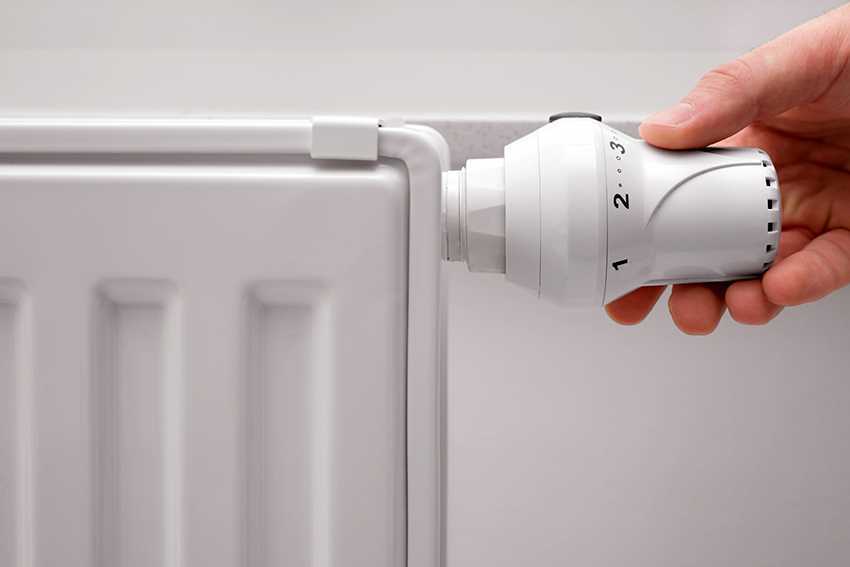

Термоголовки. Эта система способна не только запирать, но и регулировать поток

Интенсивность продвижения регулируется автоматическим образом в соответствии с выбранным режимом работы. Если в помещении повышается температура, клапан прижимается и интенсивность снижается. При охлаждении воздуха все происходит наоборот.
Программаторы. Самые точные устройства, способные лучшим образом производить регулировку. Они могут настраивать необходимую температуру и программировать открытие клапана для увеличения потока. С таким программатором экономия оплаты отопления достигает 20%.

Самым эффективным вариантом для установки в квартире можно считать программатор.

Длина прямого участка трубопровода.

Многие типы преобразователей расхода для корректных измерений требуют наличия длинных прямых участков до и после места их установки. Это актуально для ультразвуковых расходомеров и расходомеров переменного перепада давления. Но на практике при отсутствии приспособленных помещений не всегда имеется возможность удовлетворить это требование.

Каналы измерений.

Современные теплосчетчики представляют собой комплексные измерительные системы, которые могут обслуживать учет одновременно по двум и более тепловым вводам и по магистрали горячего водоснабжения. В этом случае теплосчетчик становится универсальным и может удовлетворить требования самых разнообразных потребителей теплоты.

Наличие системы диагностики.

Большинство теплосчетчиков снабжено системой самодиагностики, которая обеспечивает периодическую автоматическую проверку состояния прибора и выдает сведения о характере возникших отказов, времени начала отказов и их длительности. Одновременно приборы могут регистрировать нештатные ситуации, возникающие в системе теплоснабжения, такие, как выход текущего значения расхода за пределы установленного для прибора диапазона или за пределы введенных в память прибора установок, отключение электропитания, небаланс масс в трубопроводах и т. д.

Энергонезависимость.

Энергонезависимость надо рассматривать с двух позиций: перерывы сетевого (220 В) электропитания и безопасность эксплуатации. С перерывами электропитания можно бороться, используя блоки бесперебойного питания, а безопасность важна при эксплуатации теплосчетчиков, установленных в сырых и влажных помещениях (подвалах), а также на социальных объектах: в детских садах, школах и т. д.

Условия эксплуатации.

При выборе теплосчетчиков необходимо принимать во внимание качество теплоносителя. Если есть вероятность наличия в воде механических и газовых примесей, то не рекомендуется использовать ультразвуковые и тахометрические теплосчетчики. В этом случае предпочтительнее электромагнитные и вихревые теплосчетчики

Если в воде имеются ферромагнитные примеси, не рекомендуется использовать тахометрические теплосчетчики и вихревые с электромагнитным съемом сигнала. При наличии в сетевой воде примесей, образующих пленки или осадки на внутренней поверхности трубопроводов, не рекомендуется использовать электромагнитные теплосчетчики и т. д

В этом случае предпочтительнее электромагнитные и вихревые теплосчетчики. Если в воде имеются ферромагнитные примеси, не рекомендуется использовать тахометрические теплосчетчики и вихревые с электромагнитным съемом сигнала. При наличии в сетевой воде примесей, образующих пленки или осадки на внутренней поверхности трубопроводов, не рекомендуется использовать электромагнитные теплосчетчики и т. д.

Комплектность поставки.

При использовании единых теплосчетчиков или составных теплосчетчиков, получаемых от одного поставщика, гарантируются совместимостьего блоков и элементов и их работоспособность в совокупности. В противном случае возможны проблемы, связанные с адаптацией теплосчетчика к конкретным условиям применения и не проявляющиеся на этапе ввода в эксплуатацию.

Межповерочный интервал.

Поскольку межповерочный интервал — экономическая категория (затраты на проведение периодической поверки составляют до 10% стоимости теплосчетчика), следует выбирать теплосчетчики с наибольшим межповерочным интервалом. В настоящее время он составляет для разных теплосчетчиков от 2 до 5лет.

Наличие и глубина архива.

Практически все современные теплосчетчики осуществляют архивирование информации с возможностью последующего извлечения архивных данных непосредственно с прибора либо с помощью дополнительных терминалов

При этом важное значение имеет возможность вывода архивных данных на табло прибора

Стоимость и надежность.

Стоимость комплекта различных теплосчетчиков колеблется в широком диапазоне и зависит от тепловой нагрузки здания, количества каналов измерений теплоты, необходимости измерения давления в трубопроводе, наличия дополнительного внешнего оборудования (принтер, модем), поставщика (отечественный, зарубежный) и других факторов. Стоимость теплосчетчика напрямую коррелирует с надежностью.

Ультразвуковой теплосчетчик отопления

Этот вид счетчиков наиболее часто устанавливается как общий прибор для многоквартирных домов. Принцип его работы заключается в ультразвуковом сигнале, благодаря которому прибор, собственно, и делает замеры (с помощью датчика). Этот сигнал пропускается через воду. Комплектация этого устройства состоит из излучателя и прибора, который подает сигнал. Устанавливаются эти комплектующие один напротив другого.

Рис. 3 Ультразвуковой прибор

Ультразвуковое устройство лучше устанавливать в домах с новым трубопроводом, так как он очень чувствительный к загрязнениям.

Есть такие виды ультразвуковых теплоизмерителей:

Каждый из этих видов дает точные показания, только если вода чистая и без примесей. Любые загрязнения или даже воздушные пузыри влияют на показания.

К плюсам этого счетчика относятся информативность, которая достигается благодаря жидкокристаллическому дисплею и то, что при установке этой модели не увеличивается гидравлическое давление.

Но есть и такой минус в работе ультразвукового прибора: если подача электроэнергии нестабильна, то подключают его через UPS.

Почему необходимо установить счётчик на отопление в жилом помещении

Отсутствие качественного отопления в связи с неправильной работой теплосети часто заставляет жителей квартир искать альтернативные источники тепла. При этом не всегда причина плохого отопления заключается именно в поломке в теплосети. Часто работники жилищно-коммунальных хозяйств в стремлении сэкономить прикручивают вентиль, из-за чего снижается поток горячей воды, что особенно ощущают жильцы верхних этажей многоэтажек.

Довольно часто из-за плохой работы теплосети приходится искать альтернативные источники тепла

Результатом этого становятся недостаточно тёплые батареи и необходимость использования электрических отопительных приборов, что, в свою очередь, влечёт за собой повышение расходов на электроэнергию. Отопление в квартире при этом не становится дешевле. В результате получается, что пользователи должны переплачивать по всем фронтам.

Другой причиной высоких платежей часто становится разница в температуре воды, что выходит из котельной, и той, которая поступает непосредственно в квартиру. Зачастую температура воды в радиаторе значительно ниже нормы, что происходит вследствие теплопотерь на магистрали из-за плохой изоляции или повреждения труб. Даже в этой ситуации все расходы ложатся на плечи конечного потребителя.

Иногда ситуация может быть совсем другой, когда батареи настолько горячие, что приходится открывать окна, чтобы проветрить помещение. В этом случае приходится платить, по сути, за обогрев улицы, что также не считается правильным. Избежать проблемы помогут регуляторы, которые часто устанавливаются вместе с теплосчётчиками на отопление.

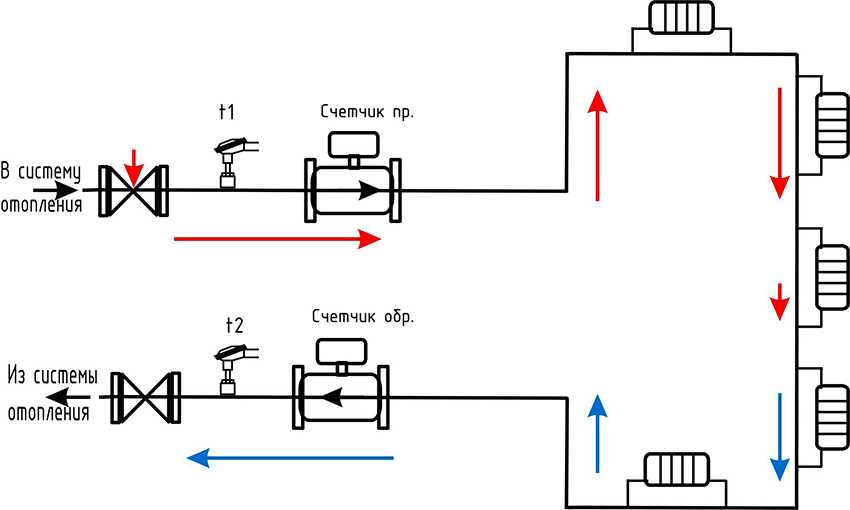

Схема работы счетчика отопления в квартире

Основные преимущества установки теплосчётчика в квартире

Счётчик тепловой энергии монтируется непосредственно на трубу, через которую поступает отопление в квартиру, и рассчитывает только количество реально использованного тепла. Если к устройству дополнительно установить ещё и терморегулятор, управляющий поступлением воды, то удастся контролировать и расход горячей воды, который при необходимости можно уменьшить. В результате проделанных работ конечная цифра потребления будет значительно ниже той, что определили по нормам.

После монтажа и регистрации прибора учёта тепла в квартире можно быть уверенным, что в платёжке будут учитываться только затраты на отопление жилья. За потери тепла в процессе транспортировки или за сопутствующие издержки, возникшие вследствие некачественного предоставления услуг теплогенерирующей компанией, после установки платить не придётся. Учёт тепла счётчиком проводится на основании таких показателей:

• потребления горячей воды, доставленной в квартиру;
• температуры воды на входе в систему отопления и на выходе из квартиры.

В результате расходов определяется размер теплопотребления за день, месяц или год, рассчитанный в гектакаллориях. Современные квартирные счётчики тепла имеют возможность сохранять данные о ежемесячном потреблении тепла на протяжении продолжительного периода, обычно до 10 лет. Некоторые приборы отличаются дополнительной опцией, которая позволяет подключить его к компьютеру и передавать показания через интернет.

Главное преимущество счетчика – это возможность значительно сэкономить финансы

Если есть сомнение, выгоден ли счётчик на отопление в квартире, можно обратить внимание на простой расчёт: цена устройства вместе с установкой составляет от 7 тыс. руб., а минимальный срок службы – 12 лет

На протяжении одного сезона на отоплении по счётчику можно сэкономить от 4 тыс. руб., что зависит от площади квартиры. Соответственно за 12 лет использования экономится минимум 48 тыс. руб., и эта цифра далеко не окончательная.

Затраты по эксплуатации счётчика незначительные, потому как в основном оплачивается только вызов специалиста по поверке прибора, которая осуществляется не чаще, чем раз в 5 лет. Также требуется иногда заменять батареи, но это приходится делать и тем, кто счётчиком не пользуется.

Вихревой прибор отопления

Этот счетчик можно устанавливать на трубы, как горизонтального типа, так и вертикального. Принцип работы заключается в измерениях о скорости и количестве вихрей. То есть, это помеха на пути потока воды, вода огибает помеху и вследствие этого создаются вихри. Он не чувствителен к проявлению различных засорений, например, ржавчина, окалина и т.д. Неправильные показания этот счетчик может выдавать только в случае, если в системе есть воздух.

Комплектация вихревого прибора отопления:

• Счетный механизм;
• Корпус;
• Пластины;
• Теплообтекатель;
• Фильтр.

Рис. 5 Вихревой прибор

Устанавливается вихревой счетчик горизонтально между двумя трубами.

Регистрация и поверка

Если счетчик для системы обогрева устанавливает лицензированная компания, способная самостоятельно и профессионально выполнить проектную документацию, монтажные работы и последующее за этим техобслуживание учетных приборов, о ее специалисты смогут выполнить полный комплекс требуемых мероприятий, вплоть до регистрации учетного прибора и ввода его в эксплуатацию.

Новый прибор по учету тепловой энергии реализуется с первичной проверкой, которая выполняется заводом-изготовителем. Подтверждением такого мероприятия является специальное клеймо в виде наклейки и соответствующая запись, исполненная как на приборе, так и в сопроводительной документации.

Следующую проверку прибора выполняют после того, как истек срок межпроверочного интервала. В таких случаях владельцам необходимо обращаться:

• в местные отделы,
• коммерческие организации, обладающие подобными полномочиями,
• на сервисные центры производителей.

Большинство компаний, реализующих учетные приборы тепла, выполняют их последующее техобслуживание, беря на себя функции организации очередной поверки.

Установка счетчика тепла в квартиру

Просто приобрести счетчик недостаточно. Нужно его еще установить. Для этого следует предпринять ряд шагов, в результате которых будет разрешен монтаж:

• оформление письменного заявления в организацию, обеспечивающую дом теплом, предоставление документов на квартиру;
• предоставление техусловий для монтажа счетчика (их предоставляет компания, поставщик тепла);
• непосредственный выбор подходящего по техническим условиям прибора;
• предъявление прибора в коммунальную организацию для согласования;
• установка прибора;
• приемка счетчика специалистами управляющей компании и установка пломбы.

Особенности монтажа теплосчетчика

Разберемся, как установить счетчик на отопление.

Чтобы отопительный сезон начать с установленным учетным прибором, рекомендуется начинать действовать заблаговременно. Порядок следующий:

• необходимо обратиться в жилищно-коммунальную службу, в которой выдаются технические условия на подключение учетного прибора. Все параметры по температуре и давлению сети будут указаны на одном листе,
• после этого приобретается прибор. Лучше всего это делать в легальной организации, чтобы счетчик был сертифицирован на качество. Чек сохраняется, в сертификате проверяется дата поверки,
• выбирается проектная организация, имеющая право на выполнение данных услуг. По имеющимся техническим условиям и приобретенному прибору составляется проект,
• с готовым проектным заданием вы ищете организацию, выполняющую установку приборов. Она согласовывает время работ с ЖЭК. Будет лучше, если их выполнят во время, когда в отопительной системе отсутствует вода. Это поможет сэкономить не только время, но и деньги,
• установка выполняется быстро, в течение двух часов. Предварительно придется подготовить место для сварочных работ,
• как только монтажные работы выполнены, со всеми документами отправляйтесь в ЖЭК, чтобы они приняли счетчик в эксплуатацию. В назначенное время к вам прибудет их представитель, опломбирует прибор, составит акт ввода в эксплуатацию, один из его экземпляров выдаст вам на руки. Остается только заключить договор на оплату, и можно оплачивать расход тепловой энергии по учетному прибору.

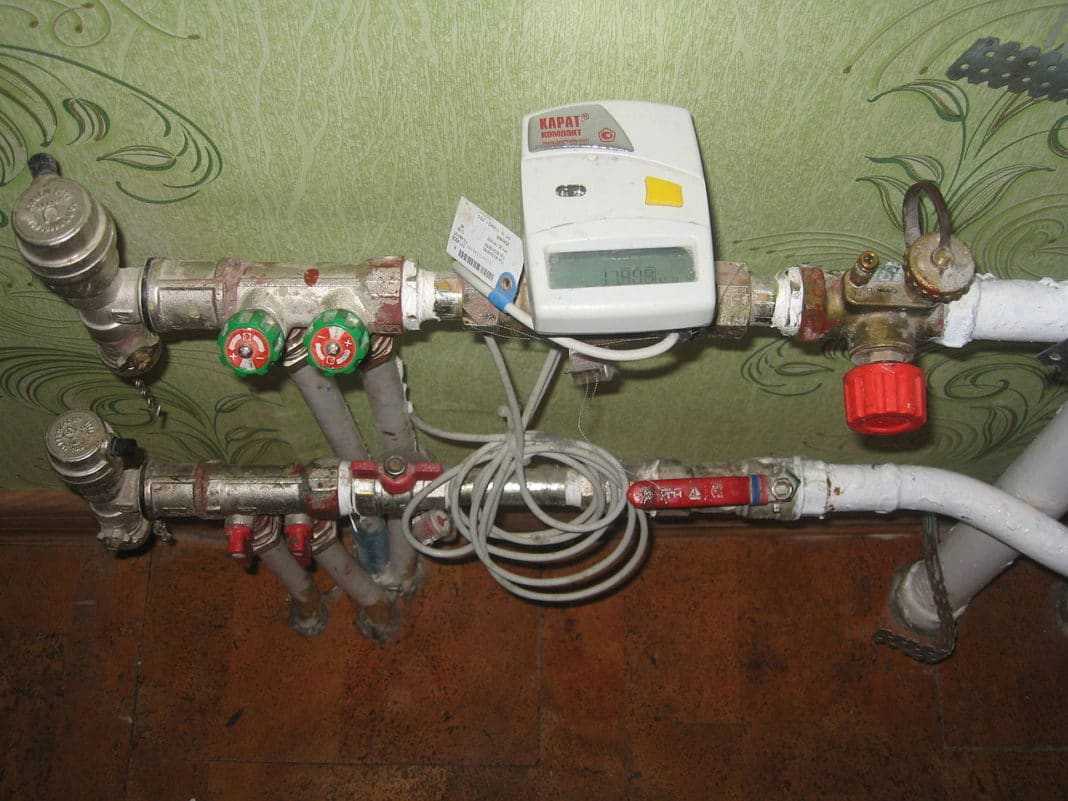

Установленный теплосчетчик

Весь процесс занимает от двух до трех месяцев, так что подобные мероприятия следует начинать заблаговременно, чтобы все успеть до начала отопительного сезона.

Если нет свободного времени, можно найти организацию, которая выполнит всю работу по оформлению и установке за вас. Только подобные услуги обойдутся значительно дороже.

Счетчик на отопление в квартиру

Существующая в настоящее время тарифная сетка на оплату обогрева обязует жильцов платить не за потраченные киловатты, а за отапливаемые метры. При этом не учитывается, есть ли тепло в помещении или нет. Такая ситуация не устраивает все большее количество людей.

О том, насколько экономически выгоден счетчик отопления для квартиры, законность этой процедуры и ее осуществимость, пока еще ведутся споры.

Как поставить счетчик на отопление в квартиру?

Как показала многолетняя практика по установка счетчиков на отопление в квартире, при этом нужно учитывать несколько нюансов:

1. Прежде всего, важна схема отопительного контура. Так в домах, возраст которых более 20 лет, в основном встречается вертикальная разводка отопительных труб, что подразумевает, что во всех помещениях присутствует сразу несколько стояков. Как правило, установка теплосчетчиков на отопление в многоквартирном доме с таким контуром либо невозможно, либо стоит невероятно дорого, так как измерительную аппаратуру придется устанавливать на каждый стояк. В многоквартирных домах нового поколения используется горизонтальная разводка, при которой в каждую квартиру тянется один стояк. При такой системе нет законодательных запретов на монтаж измерителя.
2. Чтобы установить счетчик, потребуется соответствующее разрешение от организации, поставляющей тепло в дом. В ней должны быть указаны все технические параметры отопительной системы многоквартирного здания, по которым будет подбираться измеряющий прибор.
3. Приобретенный счетчик необходимо предъявить для оценки контролирующей инстанции, которая поставит его на учет.
4. Установкой теплосчетчиков на отопление в квартиру обязаны представители организаций, имеющих на это соответствующее разрешение.

Многие потребители задаются вопросом, насколько выгодны все эти усилия и финансовые вложения, и как быстро окупятся затраты. Однозначного ответа нет, так как даже при регулировании тепла в квартире и существенной его экономии, ее жильцы обязаны будут оплачивать обогрев общей площади – подъезда, подвала, если таковой имеется, лестничной клетки.

Единственное, что выгодно потребителю тепла при работающем счетчике, так это возможность отключить от отопления помещения, в которых оно не нужно. В этом случае затраты намного снижаются, что сразу отразится в документе на оплату.

Нет нужды устанавливать индивидуальные счетчики на отопление в квартире, если в ней не была проведена дополнительная теплоизоляции, например, пола или стен, особенно если они наружные.

Единицы измерения потребляемого тепла

Приборы российского производства подсчитывают расход теплоносителя в гигакалориях. Европейские модели используют измерения в киловатт-часах или гигаджоулях. Поэтому при установке теплоизмерителя параметры расхода и учета согласовываются с теплоснабжающими компаниями.

Принципиальное устройство теплосчетчика

В схеме тепломеров используются:

• датчики расхода и давления воды;
• температурные датчики;
• вычислитель объема полученного тепла;
• устройства электроснабжения.

Электронные тепловычислители снабжены входами для подключения к компьютеру, принтеру, дистанционно передают данные измерений, параметры теплоносителя. Допустимые погрешности в показаниях расходомера, вычислителя составляют 6-10%.

Основные виды тепловых счётчиков

От конструктивных особенностей и типа зависит сколько стоит счётчик на отопление. В квартирах обычно используется не одно устройство, а целый комплект. Он состоит из следующих элементов:

• Тепловые датчики.
• Электронные элементы, подсчитывающие количество потребляемой тепловой энергии.
• Приборы, контролирующие расход и давление.

Комплект поставки подбирается под каждый объект индивидуально. Специалисты должны провести расчёт и оценить состояние системы отопления, чтобы счётчики работали исправно.

По области применения приборы учёта делятся на два основных типа:

• Домовые (устанавливаются на частный дом или коммерческий объект).
• Квартирные (рассчитаны индивидуально на одних хозяев в многоквартирном доме).

В частных домах системы зачастую отличается сложностью и разветвлённостью, поэтому требуется целый комплект датчиков и дополнительных приборов. От этого зависит стоимость счётчика на отопление в квартире на длительный период эксплуатации.

Принцип работы зависит от конструктивных особенностей. Их делят на несколько основных разновидностей:

• Электромагнитные.
• Механические.
• Ультразвуковые.
• Вихревые.

Они обладают техническими особенностями и характеристиками, подходящими под те или иные области применения. Приборы справляются с поставленными задачами в полном объёме в домах или на других объектах.
