Основная характеристика арматуры 8
Сколько кубов песка в 1 тонне: калькулятор коэффициента кубических метров Арматура 8 мм изготавливается из конструкционных обыкновенных углеродистых сталей марок Ст3, что означают степень раскисления металла.
Чем больше степень раскисления – тем лучше конструкционные и механические свойства арматуры.
Ст3кп – конструкционная углеродистая сталь с обыкновенным качеством, по ГОСТу 27772-88 маркируется как строительная сталь С235. Она используется в малонагруженных или нагруженных конструкциях, хорошо сваривается, может служить дополнительным подпорным элементом в сложных инженерных конструкциях. Используется при значениях температуры и -40 С, и +400 С, сваривается без всяких ограничений, не имеет отпускной хрупкости, не образует флокенов. Предел кратковременной прочности – 373 МПа, предел текучести – 235 МПа, относительное удлинения до начала разрушения целостности арматуры – 25%. Содержание серы – до 0,05%, содержание марганца – до 0,6%, содержание фосфора – до 0,04%. Процент углерода – 0,14 0,22%, процент кремния – до 0,05%.
Сфера применения арматуры 8
На нашей базе металлопроката можно купить арматуру 8 по самой выгодной стоимости за метр. Мы предлагаем как уже готовые мерные блоки, так и с возможностью нарезки по размерам заказчика. Цена арматуры 8 за метр указана прямо на сайте нашей базы металлопроката, что позволяет быстро подсчитать стоимость нужных вам материалов.
Арматура 8 применяется практически во всех производственных сферах. Изделия незаменимы при строительстве различных зданий, необходимы для промышленных и бытовых нужд. Использование материала обусловлено его классом – в каталоге нашего магазина представлен металлопрокат класса А1 и А3, предназначенный для следующих работ:
- Возведение ребер жесткости железобетонных конструкций – блоков и стеновых плит;
- Строительство опорно-каркасных пучков для промышленных объектов;
- Создание арматурных сеток и каркасных основ для ЖБИ;
- Применение в химической промышленности.
Арматура 8 является оптимальным решением для создания конструкций, требующих удлинения. Данный материал обладает лучшими показателями сопротивления при растяжениях, что гарантирует прочность всей конструкции. Благодаря устойчивости к пониженным температурам, представленные в каталоге изделия незаменимы для создания несущих металлических конструкций.
Вместе с арматурой Вы можете приобрести проволоку вязальную. электроды, диски отрезные. цемент и песок, сетку сварную и много другое.
Цена арматуры 8 мм
В каталоге нашей базы металлопроката представлена высококачественная арматура 8 мм. Цена за метр металлопроката указана в удобных таблицах, где также сразу можно ознакомиться с весом погонного метра и стоимостью за тонну нужных вам изделий. Тут же указаны оптовые расценки материала и акционные цены #8212; это позволяет еще до заказа рассчитать вес нужных изделий и узнать возможную выгоду при покупке определенного количества металлопроката.
Нам важно, чтобы каждый клиент мог не только купить арматуру 8 по низкой цене, но и был доволен нашим обслуживанием. Именно поэтому в таблицах представлены только актуальные расценки на продукцию, а работа с каждым заказчиком осуществляется в индивидуальном порядке, что позволяет предлагать постоянным клиентам дополнительные скидки и преимущества. Вместе с арматурой Вы можете приобрести такие сопутсвующие товары:
Вместе с арматурой Вы можете приобрести такие сопутсвующие товары:
Таблица сортамента арматуры: обозначения и характеристики различных классов
В строительной терминологии и маркировке иногда путаются даже профессионалы. Разные виды материалов, в том числе и арматура, имеют свою классификацию, которая дает возможность максимально упростить и унифицировать многие процессы.
Сориентироваться в классификации и маркировке поможет специальная таблица арматурных классов. Она имеет довольно простую и понятную структуру, состоит из нескольких колонок, где первая – это основная маркировка, а далее – соответствующие характеристики:
- масса;
- размер сечения или диаметр;
- сопротивляемость нагрузкам;
- встраиваемость в напряженные железобетонные конструкции;
- относительная величина удлинения после разрыва;
- длина прута;
- марка стали.
Арматура класса А240 имеет гладкую поверхность, поперечное сечения от 6 до 40 мм.
Таблица может содержать и более расширенную информацию, например, позволяющую рассчитать вес погонного метра арматуры или, наоборот, вычислить, сколько метров в тонне арматуры 12 мм. Для начинающих строителей подойдет упрощенный вариант, обладающий минимумом справочной информации.
Класс арматуры включает в себя несколько цифровых и буквенных обозначений, определяющих ее прочность, размер и назначение. При этом, согласно таблице сортамента арматуры, ГОСТ 5781 82 регламентирует старую и новую маркировку. К старой относят изделия, принадлежащие к классам от AI до АVI. Соответственно, новую обозначают таким образом: А240, А300, А400, А500, А600, 800 и А1000.
Арматура класса А240С имеет гладкую внешнюю структуру, а продукция с маркировкой А300С, А400С, А500С, а также А600, А600К, А800, А800К и А1000 – рифленую поверхность.
На заметку! Существует определенная шифровка арматуры, имеющая такой вид: арматура А-400-С Ø12. Где буква А обозначает маркировку материала, число 400 — класс арматуры, 12 – диаметр стержня.
Арматуру класса А300 используют для строительства малоэтажных домов.
Сортамент арматуры: дополнительные варианты маркировки
Для определения более конкретных характеристик арматуры создана специальная дополнительная маркировочная система. Например, аббревиатура А5К обозначает, что это профили класса А5, а буква К свидетельствует о наличии дополнительной защиты от коррозии. Для этого материал обрабатывают спецсредствами, которые обеспечивают его долговечность.
Наличие буквы С в маркировке говорит о том, что арматуру можно сваривать. Необходимо учитывать, что не все изделия, относящиеся к разным классам, можно сваривать между собой, тем более при отсутствии метки С в обозначении.
Если в маркировке есть буква К, это значит, что у арматуры имеется дополнительная защита от коррозии.
Говоря о сортаменте арматуры, следует упомянуть о таком термине, как запорная (или трубопроводная) арматура. Такие виды профилей применяют в сантехнических работах. Соответственно, как отдельный подвид материала, данная арматура имеет свои классы и маркировку. При этом главный параметр выбора – герметичность. Этот критерий указывает на качество отработки узла в трубопроводе, без чего собрать его невозможно. Показатель герметичности указывают в характеристиках на упаковке материала.
На заметку! Соединять между собой арматурные стержни с разной маркировкой и при отсутствии в обозначении буквы С лучше с использованием специальных муфт и проволоки.
Основные параметры и размеры
Номинальный диаметр и площадь поперечного сечения, масса 1 метра длины арматурного проката, допускаемые отклонения по массе относительно метра погонного должны соответствовать указанным в таблице.
| Номинальный диаметр проката, dн, мм | Номинальная площадь поперечного сечения Fн, мм2 | Масса проката длиной 1 м | |
| Номинальная, кг, теоретический вес/ДО | Допускаемые отклонения, % | ||
| 6 | 28,3 Fн, мм2 | ТВ = 0,222, ДО = 0,204-0,239 | ±8% |
| 8 | 50.3 Fн, мм2 | ТВ = 0,395, ДО = 0,363-0,426 | |
| 10 | 78,3 Fн, мм2 | ТВ = 0,617, ДО = 0,586-0,647 | ±5% |
| 12 | 113 Fн, мм2 | ТВ = 0,888, ДО = 0,843-0,932 | |
| 14 | 154 Fн, мм2 | ТВ = 1,21, ДО = 1,149-1,27 | |
| 16 | 201 Fн, мм2 | ТВ = 1,58, ДО = 1,501-1,643 | ±4% |
| 18 | 254 Fн, мм2 | ТВ = 2,00, ДО = 1,92-2,08 | |
| 20 | 314 Fн, мм2 | ТВ = 2,47, ДО =2,371-2,568 | |
| 22 | 380 Fн, мм2 | ТВ = 2,98, ДО =2,86-3,099 | |
| 25 | 491 Fн, мм2 | ТВ = 3,85, ДО =3,696-4,004 | |
| 28 | 616 Fн, мм2 | ТВ = 4,83, ДО = 4,636-5,023 | |
| 32 | 804 Fн, мм2 | ТВ = 6,31, ДО = 6,057-6,562 | |
| 36 | 1018 Fн, мм2 | ТВ = 7,99, ДО = 7,67-8,309 | |
| 40 | 1256 Fн, мм2 | ТВ = 9,86, ДО = 9,465-10,254 |
Как по таблице рассчитать вес арматуры на 1 погонный метр?
Вес арматуры – очень важный параметр и для возведения железобетонных конструкций, и для строительства различных построек (к примеру — теплиц). Масса металлических элементов должна учитываться при планировке строительства самого здания. От нее зависит расчет количества арматурных стержней в свободных и напряженных зонах, расстояние между прутьями и т.д.
Каркас из металлической арматуры
Кроме этого, от веса погонного метра металлических стерней будет зависеть стоимость строительства. Дешевле приобрести металлические стержни на оптовых базах, где цена указывается за тонну. Расчет же в строительстве производится в погонных метрах
Поэтому важно уметь посчитать, сколько метров прута в одной тонне
3 Расчет удельного веса стальных арматурных прутьев
Существуют два способа расчета массы 1 метра арматурных стальных прутьев. Первый и наиболее точный, когда один стержень, желательно подлиннее, взвешивают. Затем замеряют его длину. Потом делим вес арматуры (одного взвешенного прутка) на ее длину. Результат и будет удельным весом арматурных стержней этого диаметра.
Второй способ более сложный и менее точный. Сначала замеряем диаметр прутка. Затем по нему рассчитываем площадь поперченного сечения арматуры: S = 3,14*R*R, где S – площадь, м2; R – радиус прутка в метрах, вычисляемый по формуле R = D/2 (D – диаметр стержня, м). Замеряем, конечно, диаметр в мм, но потом обязательно переводим его в м (пояснения даны выше). Полученное значение площади умножаем на плотность стали 7850 кг/м3 (эту величину используют для всех теоретических расчетов, в том числе и в ГОСТах). Результат этих вычислений и будет искомым удельным весом.
Замеры размеров арматурного прутка
Именно так предельно просто выполняется расчет для гладкой арматуры (правильного круглого сечения). Другое дело – для изделий с периодическим профилем. Сам расчет остается таким же, но определение диаметра несколько сложнее. Для рифленых прутьев надо сделать 2 замера диаметра. Один – по выступам профиля, а второй – между ними, то есть самого стержня. Затем вычисляем среднее значение диаметра, то есть складываем обе замеренные величины, а полученную сумму делим на 2. Это и будет диаметр рифленой арматуры (D), который используем для дальнейших вышеприведенных расчетов ее удельного веса.
Причем оба замеренных диаметра прутьев периодического профиля будут немного отличаться от типоразмера, указанного в таблицах ГОСТа: по выступам профиля – в большую сторону, а между ними – в меньшую. Диаметр совпадает только для гладкой арматуры. Так и должно быть – для рифленых изделий в таблице типоразмеров стандарта как раз и указан средний номинальный диаметр.
3 Таблица величин поперечного сечения всех типов арматуры
В приведенной ниже таблице указаны в зависимости от диаметра значения поперечного сечения для всех типов арматуры. Причем эти данные более точные, чем заявленные в ГОСТах на соответствующие типы изделий, так как были вычислены с использованием 10 знаков числа «пи», то есть когда эта константа была принята равной 3,141592653. Кроме того, в ГОСТах, увы, тоже встречаются ошибки, что легко проверить при самостоятельных расчетах. И, к тому же, в стандартах принято результаты вычислений округлять до десятых долей, если расчетное значение в мм2, и до тысячных – если в см2. В приведенной ниже таблице значения поперечного сечения рассчитаны в мм2 и округлены до тысячных долей.
Различные типы сечения арматуры
Тем не менее, представленные данные тоже являются теоретическими – то есть номинальными расчетными. Имеется в виду, что они вычислялись для номинальных диаметров арматуры. Фактическая площадь сечения может незначительно отличаться от табличных величин в пределах допустимых отклонений, регламентируемых ГОСТом на соответствующее изделие.
Таблица 1. Номинальная площадь сечения для арматуры всех типов и для стандартных номинальных ее диаметров
|
Номинальный диаметр стержневой арматуры, мм |
Номинальная площадь сечения, мм2 |
Тип арматуры и соответствующий ГОСТ |
|||||
|
Прутки классов А-I–А-VI, стандарт 5781-82 |
Прутки классов Aт400–Aт1200, стандарт 10884-94 |
Прутки классов A500C и B500C, стандарт Р 52544-2006 |
Прутки из композитных материалов, стандарт 31938-2012 |
Проволока Вр1, стандарт 6727-80 |
Проволока В и Вр, стандарт 7348-81 |
||
|
3 |
7,069 |
– |
– |
– |
– |
+ |
+ |
|
4 |
12,566 |
– |
– |
+ |
+ |
+ |
+ |
|
4,5 |
15,904 |
– |
– |
+* |
– |
– |
– |
|
5 |
19,635 |
– |
– |
+ |
– |
+ |
+ |
|
5,5 |
23,758 |
– |
– |
+* |
– |
– |
– |
|
6 |
28,274 |
+ |
+ |
+ |
+ |
– |
+ |
|
6,5 |
33,183 |
– |
– |
+* |
– |
– |
– |
|
7 |
38,485 |
– |
– |
+* |
– |
– |
+ |
|
7,5 |
44,179 |
– |
– |
+* |
– |
– |
– |
|
8 |
50,265 |
+ |
+ |
+ |
+ |
– |
+ |
|
8,5 |
56,745 |
– |
– |
+* |
– |
– |
– |
|
9 |
63,617 |
– |
– |
+* |
– |
– |
– |
|
9,5 |
70,882 |
– |
– |
+* |
– |
– |
– |
|
10 |
78,540 |
+ |
+ |
+ |
+ |
– |
– |
|
12 |
113,097 |
+ |
+ |
+ |
+ |
– |
– |
|
14 |
153,938 |
+ |
+ |
+ |
+ |
– |
– |
|
16 |
201,062 |
+ |
+ |
+ |
+ |
– |
– |
|
18 |
254,469 |
+ |
+ |
+ |
+ |
– |
– |
|
20 |
314,159 |
+ |
+ |
+ |
+ |
– |
– |
|
22 |
380,133 |
+ |
+ |
+ |
+ |
– |
– |
|
25 |
490,874 |
+ |
+ |
+ |
+ |
– |
– |
|
28 |
615,752 |
+ |
+ |
+ |
+ |
– |
– |
|
32 |
804,248 |
+ |
+ |
+ |
+ |
– |
– |
|
36 |
1017,876 |
+ |
+ |
+ |
– |
– |
– |
|
40 |
1256,637 |
+ |
+ |
+ |
– |
– |
– |
|
45 |
1590,431 |
+ |
– |
+* |
– |
– |
– |
|
50 |
1963,495 |
+ |
– |
+* |
– |
– |
– |
|
55 |
2375,829 |
+ |
– |
– |
– |
– |
– |
|
60 |
2827,433 |
+ |
– |
– |
– |
– |
– |
|
70 |
3848,451 |
+ |
– |
– |
– |
– |
– |
|
80 |
5026,548 |
+ |
– |
– |
– |
– |
– |
Примечания:
- Пометка «+» означает, что изделия соответствующего стандарта производятся с таким диаметром.
- Пометка «–» – изделие не производится с таким диаметром.
- Пометка «+*» распространяется только на продукцию стандарта Р 52544 и означает, что с такими диаметрами арматура производится только по требованию заказчика.
https://youtube.com/watch?v=d8KbQC38N0Q
Как отмечалось выше, фактическая площадь сечения может отличаться от указанной номинальной в пределах разрешенных ГОСТами допусков. Эти предельные отклонения можно посмотреть в таблицах статьи «Вес 1 метра арматурной продукции».
Правда, там указаны допуски для массы арматуры, но для площади сечения они такие же. Сверить все представленные данные по площади сечения и предельным отклонениям для нее можно с регламентируемыми в соответствующих для каждого вида арматуры ГОСТах, которые указаны в вышеприведенной Табл. 1.
Но, как отмечалось, в стандартах менее точные значения площади. А также для некоторых диаметров встречаются расчеты с ошибками.
Сколько метров в 1 тонне 14 арматуры
Вес арматуры (Таблица)
Во время проведения строительных работ необходим точный расчет массы армированных конструкций. Это поможет вам при оценке стоимости строительства, а также цены уже готового объекта.
Узнать сколько весит арматура можно следующим образом: суммируем длину всей стержней арматуры в конструкции и умножаем ее на вес погонного метра.
Как узнать массу погонного метра? Для решения этой задачи необходимо сверится с таблицей расчета, найдя в ней номинальный диаметр (номер профиля) используемой в строительстве арматуры.
Сколько метров в 1 тонне арматуры диаметром 14 мм.
Сколько метров в 1 тонне арматуры диаметром 14 мм.
Производители металлических профилей и различных видов стального проката отпускают свою продукцию для продажи, измеряя ее в тоннах. Арматура и арматурная сталь диаметром 14 мм, в данном случае тоже продается по тоннажу. Для крупных торговых организаций и металлобаз – это удобно. Для мелких потребителей, частных лиц, строителей, индивидуальных мастеров и небольших строительных подрядчиков, отпуск арматуры по тоннам, напротив – представляет собой определенные неудобства. Дело в том, что все расчеты для строительства, технически, логичнее делать исходя из количества метров арматуры. Возникает противоречие. Вы точно подсчитали, сколько метров арматуры диаметром 14 мм понадобится на вашем объекте, приезжаете на металлобазу, чтобы купить арматурную сталь и тут выясняется, что прейскурант или прайс на продажу арматуры диаметром 14 мм составлен в тоннах. С непривычки, без достаточного опыта, быстро «сообразить», перевести тонну арматуры диаметром 14 мм в метры, затруднительно.
А действительно, сколько метров в 1 тонне арматуры 14 мм.
Можно, конечно, вооружиться калькулятором и произвести расчеты по формуле. Теоретический пересчет тонны арматуры диаметром 14 мм в метры – это один из вариантов, самый неудобный на практике. Кстати, для этого еще нужно будет узнать, сколько весит 1 метр арматуры диаметром 14 мм.
Гораздо разумнее узнать, сколько метров в 1 тонне арматуры диаметром 14 мм, воспользовавшись справочными данными из таблицы, по арматурным сталям. Однако, такая справочная таблица по арматурам, весу арматурной стали и количеству метров в тоне, есть «под рукой» далеко не всегда. Не всем она и нужна. Поэтому, мы приводим выписку из таблицы, по которой вы сразу сможете узнать, сколько метров арматуры диаметром 14 мм в 1 тонне. Выписка из таблицы арматурных сталей – перевод тонн в метры, для арматуры диаметром 14 мм. Метраж в тонне не зависит от того как порезана арматура 14 мм, мерно или немерно, отпускается в прутках или в бухте в виде мотков. В любом случае количество метров в тонне будет одинаковым.
В 1 тонне арматуры диаметром 14 мм – количество погонных метров арматурного прута = 826.45 метра.
Вес и количество метров в арматуре
Чтобы произвести работы по возведению дома, необходимо рассчитать нужный объем и массу армированных конструкций.
Большинство людей задаются такими вопросами, как: Сколько метров арматуры в тонне. Сколько весит метр арматуры ? , а также другие вопросы.
Сколько весит метр арматуры 10 и других диаметров?
На показатели массы арматуры влияют сразу несколько факторов. Это:
Информацию о классе и диаметре Вы можете найти в специализированных сертификационных документах – ГОСТах.
Например, арматура диаметром 5,5 миллиметров имеет вес 0,187 килограмм за 1 метр. Данные других видов арматуры приведены ниже.
- Диаметр 6 миллиметров – 0,222 килограмм.
- Диаметр 8 миллиметров – 0,395 килограмм.
- Вес арматуры 10 миллиметров – 0,617 килограмм.
- Диаметр 12 миллиметров – 0,888 килограмм.
- Диаметр 14 миллиметров – 1,210 килограмм.
- Вес арматуры 16 миллиметров – 1,580 килограмм.
- Диаметр 18 миллиметров – 2.000 килограмм.
- Диаметр 20 миллиметров – 2,470 килограмм.
Исходя из выше указанных данных, можно сделать вывод, что больший диаметр соответствует большему весу арматурного проката.
Для того, чтобы рассчитать массу арматуры, нужно произвести сложение длины стержней арматуры и произвести умножение на массу погонного метра.
Сколько метров арматуры в тонне ?
В ГОСТ 5781 указаны данные:
- Арматура диаметром 5 миллиметров – имеет 5347 метров в одной тонне.
- Диаметром 6 миллиметров – 4504 метра в 1 тонне.
- Диаметром 8 миллиметров – 2531 метр в одной тонне.
- Диаметром 10 миллиметров – 1620 метров в 1тонне.
- Диаметром 12 миллиме
Сортамент
Основным показателем является диаметр (сечение) арматурного прута (проволоки). В соответствии с этим употребляются следующие выражения:
- арматура 10 — изделие из стали которое имеет сечение 10 мм;
- арматура 12 — сечение 12 мм.
Упаковка изделий проводится также в соответствии с диаметрами — до 10 мм отпуск проводится в мотках (бухтах), а большие сечения пакуются прутками различной длины:
- мерной;
- кратной мерной;
- немерной (6-12 м);
- коротышами (1,5-6 м).
Класс А1
Сортамент данного класса представлен диаметрами от 6 до 40 мм. По профилю такая арматура может быть гладкой или ребристой.
Прутья арматуры класса А1
Изготавливается она из высококачественной низколегированной углеродистой стали:
data-ad-client=»ca-pub-8514915293567855″ data-ad-slot=»1955705077″>
- Д16;
- 3СП;
- Ст3;
- А500С.
Ее назначение — усиления (армирование) бетонных конструкций небольшой толщины. Отдельными производителями (прочитать про оборудование для производства арматуры — можно отдельно) выпускаются не только прутки, но и сварные сетки или каркасы, которые используются для изготовления железобетонных ригелей, балок, прогонов. При изготовлении сварных сеток может быть использована проволока ВР-1.
Отличительной особенность данного класса является применение в агрессивных средах, таких как хлор или природный газ.
Класс А2
Выпускается диаметрами от 10 до 80 мм. Применяется практически в таких же направлениях строительства как и А1, но изготавливается из несколько других марок стали:
- Ст5пс, Ст5сп, А500С — для диаметров 10-40 мм;
- 18Г2С — 40-80 мм.
Хорошо проявляет себя при изготовлении сварных сеток для укрепления полов и горизонтальных плоских конструкций.
Класс А3
- А500С;
- 35ГС;
- Ст3;
- 25Г2С;
- А400.
А3 имеет характеристики, которые значительно повышают прочность строительных железобетонных конструкций, так как имеет хорошее сцепление с бетоном. Кроме того, высокая стойкость к коррозии и пластичность позволяют применять такую арматуру на ответственных участках строительных элементов, особенно при использовании А500С.

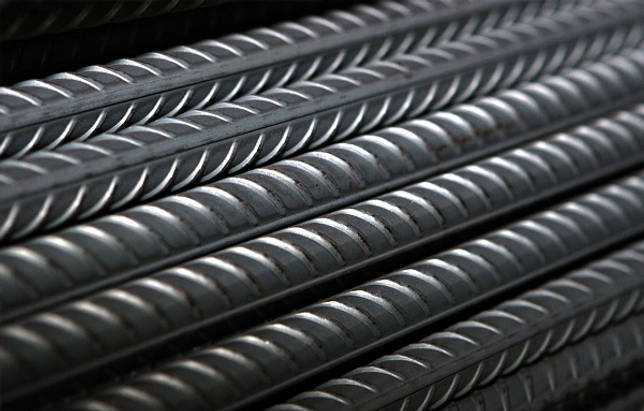

Арматура класса А3
А3 имеет периодический профиль, который задается в виде поперечных выступов по винтовой линии, а также двумя противоположно расположенными ребрами, идущими по всей длине изделия.
Поставляется потребителю:
- в мотках (при диаметре менее 10 мм);
- в прутках длиной от 6 до 12 м (сечение более 10 мм).
Существуют дополнительные индексы в обозначении арматуры класса А3:
- С — предназначена для сваривания;
- К — повышенная стойкость к коррозии;
- Т — изготовлена из термически упрочненной стали;
- В — имеет упрочненную вытяжку.
Класс А4
Выпускается диаметрами от 10 до 32 мм. При изготовлении используются следующие марки стали:
- 80С, А500С — для изделий с сечением 10-18 мм;
- 20ХГ2Ц — диаметр прутков 10-32 мм.
Продукция этого класса применяться как напрягаемая.
Виды профилей металлической арматуры
Но технические характеристики позволяют широко ее использовать и в не напряженных строительных конструкциях или их элементах. Хорошая свариваемость стали позволяет ее стыковку в конструкциях способом обжатой обоймы.
Класс А5
Имеет сечения от 6 до 36 мм и для ее изготовления применяется всего одна марка стали — 23Х2Г2Т (АТ800).
Используется для усиления длинномерных строительных конструкций как напрягаемые стержни.
Класс А6
Сечение этого изделия задано в пределах от 6 до 32 мм. В производстве используется сталь марок:
- 20Х2Г2СР;
- 22Х2Г2АЮ;
- 22Х2Г2Р.
В строительстве областью применения являются конструкции находящиеся в условиях напрягаемых стержней. Нагрузки принимаются эффективно, когда данное изделие сварено в виде сеток с квадратной или прямоугольной формой ячеек.
Полная таблица сортамента арматурных стержней и проволоки из высокопрочных сортов стали, представлена ниже:
Таблица сортамента арматуры
Данная таблица позволяет определить вес используемой арматуры, который учитывается при транспортировке, а также при расчете основных параметров будущих строительных конструкций.
Производство металлической арматуры (видео)
Портал об арматуре » Используем сортамент арматуры для возведения железобетонных конструкций
Это интересно: Вес арматурной сетки — таблица расчета
Расчёт арматуры
Ориентировочный расчёт арматуры можно выполнять до выпуска готовой проектной документации. Для этого нужно знать сечение ленты фундамента или монолитной плиты. От его (сечения) величины вычисляют 0,001 часть. Это соответствует 0,1 % — минимальному коэффициенту армирования, установленному нормативными документами. Вычисленное таким образом значение — это общая площадь сечения всех стержней арматуры.
Полученное значение делят на количество рабочих стержней в двух слоях (стержней может быть 4, 6 или больше, если конструкция представляет не ленту, а плиту). В результате получают площадь сечения одного стержня. Далее из формулы S = π·d²/4, находим диаметр стержня.
По площади сечения стержня нетрудно найти вес одного погонного метра
M = S·ρ
Где М-вес одного погонного метра, S-площадь сечения, ρ-удельный вес стали 7,85 г/см³. Определив общую длину рабочей арматуры, узнаём её массу. Подобным расчётом вычисляем массу монтажной арматуры, при этом задаёмся диаметром без расчёта, он равен 8 или 10 мм (гладкая арматура АI (A240)).
При наличии проектной документации расчёт арматуры упрощается. Определяем по чертежу длину арматуры каждого вида, вычисляем по формуле или находим по таблице массу погонного метра через диаметр стержней, перемножаем, получаем массу всей длины арматуры. Добавляем несколько процентов (используем опыт грамотного строителя) на нахлёст (применяется при продольном соединении стержней), раскрой и на запас. Расчёт готов. С данными о массе или длине каждого вида арматуры можно производить заказ.
УПАКОВКА, МАРКИРОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
5.1. Упаковка, маркировка, транспортирование и хранение — по ГОСТ 7566—81 с дополнениями: . концы стержней из низколегированных сталей класса A-IV (А600) должны быть .окрашены красной краской, класса A-V — красной и зеленой, класса A-VI (А1000) — красной и синей. Допускается окраска связок на расстоянии 0,5 м от- концов;
стержни упаковывают в связки массой до 15 т, перевязанные проволокой или, катанкой. По требованию потребителя стержни упаковывают в связки массой до 3 и 5 т.
На связки краска наносится полосами шириной не менее 20 мм на боковую поверхность по окружности (не менее 1/2 длины окружности) на расстоянии не более 500 мм от торца.
На мотки краска наносится полосами шириной не менее 20 мм поперек витков с наружной стороны мотка. На неупакованную продукцию краска наносится на торец или на боковую поверхность на расстоянии не более 500 мм от торца. На ярлыке, прикрепленном к каждой связке стержней, наносят принятое обозначение класса арматурной стали (например, A-III) или условное обозначение класса по пределу текучести (А400). (Измененная редакция, Изм. № 3, 5).
Процесс изготовления арматуры и её предназначение
В особенности, процесс изготовления арматуры осуществляется из круглой и горячекатаной стали с наличием периодического профиля.
Арматуру представленного типа применяют для того, чтобы армировать стены, либо полы в таких зданиях и сооружениях, которые выполнены из монолита.
Вообще, основное предназначение подобной арматуры, это в первую очередь, процесс армирования повышения стойкости того ил иного сооружения, которое состоит из железа, а также и из бетона, в совокупности.
При всем этом, такое армирование проводится в предварительно напряженном состоянии, либо в обычном состоянии, исходя из ситуации.
Все это придаст конструкциям такого рода еще больше прочности, а также, еще и защитит от разнообразных вредных факторов и деформирований.
Параметры арматуры для фундамента
Количество и размеры стального прутка зависят от нескольких факторов:
- Типа фундамента (плитный, свайный, ленточный).
- Типа грунтов (пучнистые, сыпучие, горные породы, плотные основания и т.п.);
- Веса самого здания (типа используемого строительного материала, этажности).
Первым делом, нужно определиться с тем, какой диаметр арматуры использовать для фундамента. Чем сложнее грунты, тем больше потребуется размер прутков. Так для легкого дома на хорошем, устойчивом, непучнистом грунте используют арматуру 10-12 мм диаметра. Если дом будет тяжелым, или грунт пучнистый или сыпучий, требуется уже 14-16 мм.
Выбор диаметра арматуры для фундамента зависит от типа грунтов и массы здания. Для плитных фундаментов используют большие диаметры — наиболее распространенный в частном домостроении — 14 мм, для ленточных будет достаточно 12 мм, а для столбчатых 10 мм. Но это для нормальных не очень сложных грунтов и зданий небольшой массы.
Шаг укладки арматуры
Аналогично дело обстоит с шагом укладки арматуры. Для армирования плитных основания он изменяется в пределах 20-30 см. Чем тяжелее дом и сложнее грунт, тем меньше шаг. Конкретное количество требуемого прутка считается исходя из габаритов и условий эксплуатации. Поясов армирования, как правило два: верхний и нижний.
Шаг укладки арматуры также зависит от будущих нагрузок и типов грунтов. В ленточных фундаментах основную нагрузку несут горизонтальные направляющие. Их для лент шириной 30 — 40 см достаточно по две вверху и внизу. Если ширина больше, используют в одном ряду три или четыре прутка.
Горизонтальных рядов в ленточных фундаментах почти всегда два: один на 5 см ниже верхнего края, второй на 5 см выше нижнего. Соединяют их в единую конструкцию поперечными перевязками. Их шаг должен быть в районе 30-50 см. Чаще или реже — зависит от грунтов или массы здания.
Схема расположения прутков в столбчатых основаниях, зависит от диаметра столбов
Тут важно, чтобы от прутков до края столба было не менее 5 см. Горизонтальные перевязки нужно ставить тоже примерно раз в 50 см
Примеры расчетов
Чтобы узнать, сколько весит 1 метр арматуры 12 мм, достаточно найти этот диаметр в первом столбце. В следующем дана масса 1 п.м. – 888 грамм. А в тонне всего 1126 метров или, если разделить это значение на длину прутка, почти 96 штук.
В проектной документации может быть указан только диаметр и масса арматуры без указания метража. При покупке поштучно придется подсчитать, сколько штук вам необходимо. Например, вам нужно купить 1,5 тонны арматуры 16 мм для устройства ленточного фундамента.
- Находим по таблице, сколько весит 1 метр арматуры – это 1,58 кг.
- Переводим 1,5 тонны в килограммы, умножая на 1000 – 1500 кг.
- Делим 1500 на 1, 58 и имеем 950 м.
- Или делим 1500 на 18,56 (вес одного прутка) и получаем 81 штуку.
Эти несложные расчеты позволят не только не ошибиться при покупке, но и проверить количество доставленного на площадку материала.
Когда нужно узнать, сколько будет весить определенное количество стержней, поступают наоборот: умножают вес прутков требуемого диаметра на их количество или метраж. Например, нужно купить 30 прутков, толщина арматуры 20 мм. При массе одного прутка 29 кг общий вес составит 30 х 29 = 870 кг.
Виды арматуры
Выпускаемая арматура подразделяется на классы — от АI до АVI (старые обозначения). По новым обозначениям ряд классов арматуры выглядит как А240, А300…А1000. Начальная буква А обозначает горячекатаную технологию изготовления. Маркировка стали холодного упрочнения начинается с буквы В.
Цифры после первой буквы обозначают прочность стали, а именно предел текучести — это степень давления в Н/мм², при котором деформация в испытываемом образце стали продолжает увеличиваться без роста силы воздействия.
Самая слабая в этом отношении — гладкая сталь А240 (AI). Поэтому её, а также А300 (AII) обычно не применяют в качестве рабочих стержней ответственных армокаркасов, а используют только как вспомогательную арматуру поперечного монтажа.
Самой распространённой считается арматура А400 (АIII). Её состав — оптимальное соотношение цены и прочности. Стали марок AV и AVI применяются редко, потому что их высокая прочность (и соответствующая цена) не находят объектов с адекватными требованиями. Они используются только в масштабных сооружениях (ГЭС, АЭС и т. п.).
Вес композитной арматуры
Сейчас вместо стальных арматурных стержней все чаще используют стеклопластиковые. Они имеют массу достоинств, к числу которых относят и малый вес. Кроме того, стеклопластик обладает лучшей, чем у стали, прочностью на разрыв, что позволяет применять изделия меньшего диаметра. К примеру, 8-миллиметровый композитный стержень по своим физико-механическим характеристикам эквивалентен 12-миллиметровому стальному. Соответственно, нагрузка уменьшается ещё заметнее.
Таблица для определения эквивалента диаметров стальной и композитной арматуры Источник luxkompozit.ru
Сравните, сколько весит метр арматуры 12 мм из стального сплава (890 г) и метр стеклопластикового стержня диаметром 8 мм (110 г). Разница в 8 раз.
Количество штук арматуры в тонне: пример расчета, таблица
Зная метраж стержней в 1000 кг., можно произвести расчет по штучно. Как это делать, тоже разберем на примере, подсчитаем, сколько штук арматуры 12 мм в 1 тонне, длиной 12 м и 11,7 м (самые распространённые длинномеры выпускаемые заводами).
Для подсчета количества штук, берем общий метраж в одной тонне, для прутов 12 мм., он равен 1126,13 м, и делим на длину прута 12 м, получаем 93,84 штуки, для прута длиной 11.7 м, результат 96,25 шт. В таблице ниже представлено количество хлыстов самых распространённых размеров ( расчетные значения округлены до десятых).
| Диаметр арматуры, мм. | Кол-во штук в тонне стержней длиной 11,7 м. | Кол-во при длине стержня 12 м. |
| 6 | 385 | 375,4 |
| 8 | 216,4 | 211 |
| 10 | 138,5 | 135 |
| 12 | 96,2 | 93,8 |
| 14 | 70,6 | 68,9 |
| 16 | 54,1 | 52,7 |
| 18 | 42,7 | 41,7 |
| 20 | 34,6 | 33,7 |
| 22 | 28,7 | 28 |
| 25 | 22,2 | 21,6 |
| 28 | 17,7 | 17,2 |
| 32 | 13,5 | 13,2 |
| 36 | 10,7 | 10,4 |
| 40 | 8,6 | 8,4 |
| 45 | 6,8 | 6,7 |
Пример расчета с помощью таблицы: допустим для армирования газобетонных блоков и армопояса надо 600 кг арматуры 10 мм. Для того чтобы её было удобно транспортировать, 12 метровые пруты порезали по 6 м. Чтобы узнать их количество берем табличное значение 135 (штук в тонне) и умножаем на 0,6, равно 81 шт. Так как их поделили пополам, 81 умножаем на 2, получаем 162 прута по 6 метров.
По данным таблицам, вы сможете рассчитать необходимый тоннаж прутков для армирования ленточного фундамента, монолитного пояса и других армирующих конструкций, исходя из метража строения. А так же, сможете сами подсчитать, правильно ли вам привезли материал, пересчитав его количество.
