Таблица расчета металлического (стального) уголка

Площадь уголка.

Площадь уголка 10x10x1.5 (10×1.5) — 1 метра.
(R_внеш = 1, R_внут = 2 мм.)

Площадь поверхности уголка 10x10x1.5 одного метра = 0.04142 м2.

Площадь уголка 15x15x2 (15×2) — 1 метра.
(R_внеш = 1, R_внут = 2 мм.)

Площадь поверхности уголка 15x15x2 одного метра = 0.06142 м2.

Площадь уголка 19x19x2 (19×2) — 1 метра.
(R_внеш = 1.2, R_внут = 3 мм.)

Площадь поверхности уголка 19x19x2 одного метра = 0.078388 м2.

Площадь уголка 20x20x2 (20×2) — 1 метра.
(R_внеш = 1.2, R_внут = 3.5 мм.)

Площадь поверхности уголка 20x20x2 одного метра = 0.082958 м2.

Площадь уголка 20x20x1.5 (20×1.5) — 1 метра.
(R_внеш = 1.2, R_внут = 3.5 мм.)

Площадь поверхности уголка 20x20x1.5 одного метра = 0.082958 м2.

Площадь уголка 20x20x3 (20×3) — 1 метра.
(R_внеш = 1.2, R_внут = 3.5 мм.)

Площадь поверхности уголка 20x20x3 одного метра = 0.082958 м2.

Площадь уголка 20x20x4 (20×4) — 1 метра.
(R_внеш = 1.2, R_внут = 3.5 мм.)

Площадь поверхности уголка 20x20x4 одного метра = 0.082958 м2.

Площадь уголка 25x25x2 (25×2) — 1 метра.
(R_внеш = 1.2, R_внут = 3.5 мм.)

Площадь поверхности уголка 25x25x2 одного метра = 0.102958 м2.

Площадь уголка 25x25x3 (25×3) — 1 метра.
(R_внеш = 1.2, R_внут = 3.5 мм.)

Площадь поверхности уголка 25x25x3 одного метра = 0.102958 м2.

Расчет веса уголка: таблицы государственных стандартов

Табличный способ определения массы 1 м стальной детали является самым популярным. Это объясняется тем, что в данных схемах содержатся готовые данные, которые были рассчитаны специально для удобства использования значений. Подобные таблицы без труда можно найти в интернете. Они входят в состав нормативной документации (ГОСТов).

Такие таблицы используются тогда, когда нужно быстро определить массу небольшой или крупной партии уголков. Для того чтобы найти общий вес, необходимо взять значение, которое соответствует массе 1 пог. м стальной детали, и умножить эту цифру на общий метраж. Таким образом, решающую роль играет вес 1 метра уголка. Таблица позволяет без траты времени и сил найти это теоретическое значение. Подобные схемы позволяют осуществить обратный расчет. Например, если человеку известна масса партии стальных уголков, то с помощью этих данных можно определить общую протяженность всех изделий.

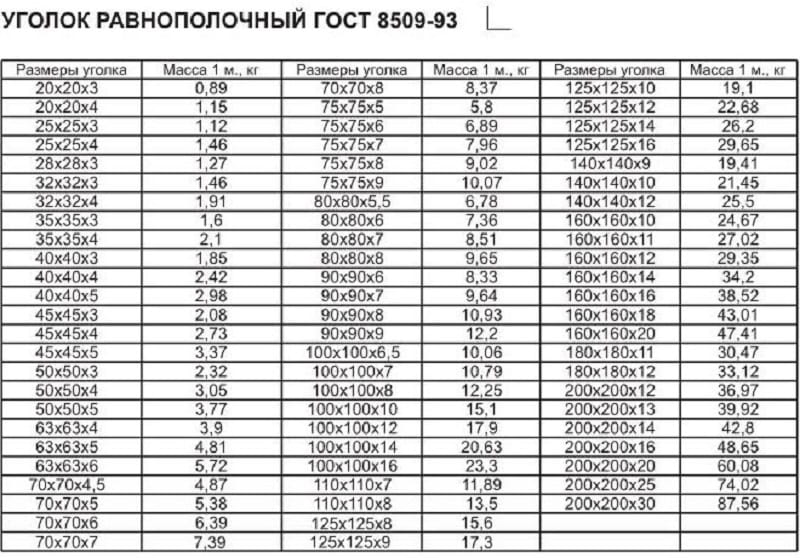

Таблица веса 1 пог. м стальных уголков с разными типоразмерами:

Габариты, мм	Удельная масса 1 пог. м (кг)
40х40х3	1,846
50х50х6	4,467
63х63х4	3,896
70х70х7	7,392
75х75х7	7,964
100х100х10	15,1
40х40х4	2,419
50х50х5	3,769
70х70х8	8,373
50х50х3	2,324
40х40х5	2,976
70х70х5	5,382
50х50х7	5,150
75х75х9	10,07
63х63х5	4,814
100х100х7	10,76
63х63х6	5,717
100х100х12	17,9

ГОСТы содержат таблицы, в которых указывается больше данных. Это увеличивает точность расчета. Например, в нормативной документации можно найти удельный вес различных сортов стали.

Как самостоятельно определить вес уголка 50 мм и других разновидностей изделия?

Уголки из стали классифицируются по ширине сторон. По этому показателю все детали подразделяются на две разновидности: равнополочные и неравнополочные. В первом случае изделие имеет одинаковые стороны, а во втором – одна из сторон превалирует по ширине.

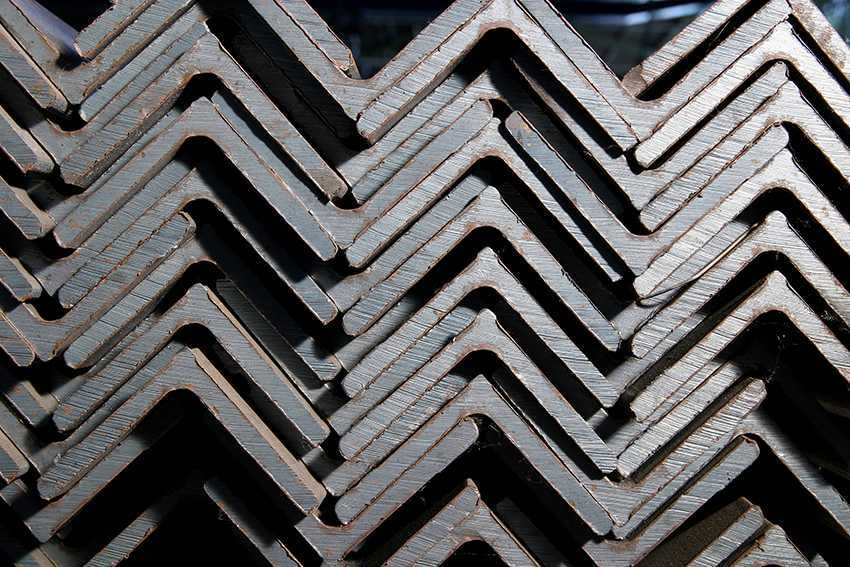

Равнополочные стальные уголки имеют одинаковый размер сторон

Вес стальных уголков является необходимым параметром для проведения строительных и транспортных расчетов. На этот показатель оказывают влияние многие факторы. В первую очередь масса деталей, относящихся к данной группе металлопроката, зависит от габаритов изделий. А также большое влияние на величину веса оказывает способ, который был применен при производстве этих деталей.

Для того чтобы определить вес металлического уголка, необходимо сначала найти массу 1 метра изделия. Такое вычисление производится с использованием двух показателей: площади сечения и удельной массы. Эти значения нужно перемножить. Каждый из типоразмеров стальных деталей имеет собственную удельную массу, которая определяется разными способами. Еще один распространенный метод нахождения этого параметра – с помощью специальных таблиц, которые можно отыскать в соответствующих ГОСТах.

У неравнополочных металлических уголков одна из сторон больше по размеру

Точный вес стального изделия такого типа можно определить только при взвешивании. Однако такой метод не всегда удобен. Для нахождения расчетной массы партии уголков необходимо сначала вычислить вес 1 метра. Проще всего воспользоваться специальными таблицами, которые содержат данные обо всех типоразмерах стальной продукции данного типа. В первую очередь нужно измерить ширину сторон (полок). А также необходимо определить толщину этих же сторон.

Чтобы определить точную массу партии уголков необходимо сначала посчитать вес 1 метра

Воспользовавшись вышеперечисленными данными, можно без труда найти по таблице интересующий вас типоразмер и посмотреть массу 1 пог. м изделия (например, вес уголка 50х50 мм). Затем требуется разделить полученную теоретическую массу на плотность стали, усредненное значение которой составляет 7850 кг/м³. Следующее действие – умножение полученного результата на плотность марки стали.

В случае необходимости можно провести самостоятельный расчет полностью. Однако такое вычисление может оказаться неточным, так как оно не учитывает радиусов закругления между сторонами. Процесс самостоятельного расчета веса уголка 63 мм (или любого другого) состоит из нескольких этапов.

В первую очередь необходимо определить площадь сечения детали. Чтобы это сделать, потребуется измерить длину одной стороны (полки) и умножить полученную цифру на толщину. Далее из протяженности второй стороны нужно вычесть толщину изделия, после чего полученное число умножается на толщину. Так определяется площадь сечения одной и второй сторон.

После вычисления площади сторон нужно сложить эти два показателя. В результате получается общая теоретическая площадь сечения стального уголка. Остается только умножить данное значение на плотность и 1 м. Таким образом определяется теоретический вес 1 м стальной детали.

Определить вес уголка можно самостоятельно, но вычисление может оказаться неточным

Особенности производства

Угловой прокат изготавливается на автоматизированных производственных линиях. Сырьем для горячекатаных уголков служит сталь в слитках. Блюм, имеющий форму куба, разогревается до температуры рекристаллизации металла и подается на прокатные валки. Под действием высокого давления мягкий металл превращается в изделие нужной формы с заданными параметрами. К преимуществам этого технологии горячего проката относятся следующие факторы:

• производство проката без ограничений в размерах;
• большая толщина обрабатываемых заготовок;
• высокая скорость изготовления изделий.

Изделия, изготовленные по этой технологии отличаются точностью линейных параметров и имеют высокими качественными характеристиками. Металлоизделия имеют гладкую поверхность без видимых и скрытых дефектов, отличаются повышенной прочностью на изгиб. Сталь, прошедшая термообработку, имеет однородную структуру и обладает необходимой пластичностью. Область использования горячекатаных уголков зависит от вида и размера изделия.

Вес уголка 50х50х5 за 1 метр по ГОСТ 8509-93

Одним из распространенных типовых размеров углового профиля является уголок 50х50х5. И прорабу надо знать вес 1 метра. Данные параметры прописаны в ГОСТ 8509-93. Люди строят дома и теплицы, возводят мосты и дорожные сооружения. Все это создает вокруг уголка повышенный спрос. И как мы прекрасно понимаем удовлетворить его в ближайшее время вряд ли станется возможным. За счет чего же данный уголок так популярен в производстве?

Применение уголка 50х50х5

Основное распространение угловой профиль 50х50х5 получил в сфере строительства. Если быть точнее, то это изготовление элементов металлоконструкций. Сюда входят производство стальных каркасов различных помещений, опорных ферм, ненесущих частей моста. Также в некоторых случаях его используют как материал для армирования фундамента и в качестве элемента обрамления.

В машиностроении уголок с размерами 50х50х5 применяется в изготовлении опорных частей промышленного оборудования. Помимо этого, его используют как заготовку для различных узлов многозвенных механизмов.

Такое активное применение профиля 50х50х5 связано с его выгодным соотношением таких параметров как прочность, жесткость и масса. Добавьте к этому удобство проведения сварочных работ и относительно низкую стоимость, и Вы поймете с чем связан такой высокий спрос на данный профиль.

Характеристика

Угловые профили 50х50х5 поставляются на рынок металлопроката длиной от 3 до 12 метров. Шаг метража равен трем. По договоренности поставщика и заказчика эти размеры могут увеличиваться.

Вес уголка 50х50х5 согласно государственному стандарту ГОСТ 8509-93 составляет 3,77 кг одного погонного метра.

Конечно, по общему показателю жесткости уголок уступает аналогичному параметру стального бруска 50х50. Но если рассматривать прочность на единицу веса, то угловой профиль имеет почти 10-кратное преимущество по сравнению с квадратным.

Марки материалов

Выбор типа материала уголка 50х50х5 зависит от таких условий как требуемый вес и жесткость конструкции. Наиболее распространёнными видами сплавов, используемых для производства уголков, являются:

• Углеродистая сталь обыкновенного качества ГОСТ 380-2005. Сюда относят Ст.3, Ст.5, Ст.6 и прочие марки. На них приходится около 70% всего производимого углового профиля.

Строительные стали, химический состав и механические свойства которых регулируется стандартом ГОСТ 27772-88. По содержанию химических элементов они схожи с углеродистыми сталями обыкновенного качества. Отличием же является меньший процентный вес содержания вредных примесей таких как фосфор и сера.
Прокатные стали ГОСТ 19281-89. Эти стали выделяются большим значением временного сопротивления на разрыв. Уголок из данного сплава способен при прочих равных условиях выдержать намного большие статические и динамические нагрузки. Это стало возможным благодаря дополнительному включению в их химический состав таких элементов как алюминий, марганец и кремний.
Прокатные низколегированные стали для мостостроения ГОСТ 6713-91. Отличаются еще более жесткими требованиями к химическому составу. Помимо всех вышеназванных металлов они включают в себя хром, никель и бор. Такое легирование делает мостовые стали более устойчивыми к знакопеременным нагрузкам.

Рейтинг: 0/5 — 0
голосов

2 Сортамент равнополочных стальных изделий 50×50

Горячекатаные изделия 50×50 согласно ГОСТа 8509-93 изготавливают по толщине четырех типоразмеров – с полками в 3, 4, 5 и 6 мм. В соответствии с этим они и обозначаются:

• 50x50x3;
• 50x50x4;
• 50x50x5;
• 50x50x6.

Изделия 50×50, изготовленные методом гибки согласно ГОСТа 19771, выпускают только одного типа – из сплавов, сопротивление разрыву которых равно либо меньше 47 кгс/мм2 (460 Н/мм2). Дело в том, что по этому стандарту производят гнутые уголки еще и из стали, сопротивление разрыву которой более 47 кгс/мм2. Но изготовление этого типа с размерами 50×50 ГОСТом 19771 не предусмотрено.

Изготовленные методом гибки равнополочные изделия

Таким образом, гнутые изделия 50×50 производят двух типоразмеров и с радиусом закругления внутреннего угла между полками:

• 50x50x3 с радиусом в 4 мм;
• 50x50x4 с радиусом в 6 мм.

Длины, допуски по размерам, точность изготовления и ряд прочих характеристик и параметров у горячекатаных и гнутых уголков одинаковые, как следствие, совпадают и требования к их изготовлению.

Расчет удельного веса

На сегодняшний день разработано множество методик и алгоритмов измерения и расчета не только плотности, но и удельного веса, позволяющих даже без помощи таблиц определять этот важный параметр. Зная удельный вес, который у разных сплавов меди и чистого металла отличается, как и значение плотности, можно эффективно подбирать материалы для производства деталей с заданными параметрами

Такие мероприятия очень важно выполнять на стадии проектирования устройств, в составе которых планируется использовать детали, изготовленные из меди и ее сплавов

Удельный вес, значение которого (как и плотности) можно посмотреть и в таблице — это отношение веса изделия, изготовленного как из металла, так и из любого другого однородного материала, к его объему. Выражается это отношение формулой γ=P/V, где буквой γ как раз и обозначается удельный вес.

Нельзя путать удельный вес и плотность, которые являются разными характеристиками металла по своей сути, хоть и обладают одинаковым значением для меди.

Зная удельный вес меди и используя формулу для расчета этой величины γ=P/V, можно определить массу медной заготовки, имеющей различной сечение. Для этого необходимо перемножить значение удельного веса для меди и объем рассматриваемой заготовки, определить который расчетным путем не представляет особой сложности.

Характеристики и принцип производства

На сегодняшний день равнополочный стальной уголок изготовляется в соответствии с законодательными нормами, которые прописаны в документации ГОСТ 8509–93 . Для массового производства этой категории металлопроката используются универсальные заготовки квадратной формы, которые в итоге приобретают нужные очертания с равными по ширине полками. Среди специалистов такие детали различаются в зависимости от показателей точности (количество отклонений от установленной нормы). Благодаря этому существует две наиболее распространённые классификации уголка:

1. Изделия обычной точности — маркируется буквой «В».
2. Детали высокой точности — обозначается как «А».

Что касается уголков класса «В», то для них действуют допустимые отклонения от установленных норм:

• Стальной уголок, ширина полок которого достигает 90 мм, должен иметь допустимое отклонение 1,5 мм.
• Если ширина полки составляет 45 мм, то допустимое отклонение не должно превышать 1 мм.
• Допустимое отклонение в уголках до 250 мм не должно превышать 3 мм.
• Когда ширина полки составляет 150 мм, то уровень отклонения находится в пределах 2 мм.

Отдельно стоит учесть, что специалисты различают несколько разновидностей стального равнополочного уголка, которые отличаются по толщине. Нормальными считаются показатели от 0,3 до 0,5 мм.

Что касается производственного процесса, то он подразделяется на два основных этапа. Горячекатаный способ изготовления основан на том, что стальная заготовка пропускается через специальные вращающиеся валы. Благодаря этому происходит формирование нужных габаритов изделия. Только после этого заготовки пропускаются через прокатный стан под большим давлением.

Сфера применения

Основная задача стального уголка это усиление конструкций и создание металлокаркасов. Профили из металла обеспечивают жесткость и устойчивость сооружений при повышенных статических и динамических нагрузках, увеличивая их стойкость к внешним воздействиям. Уголки используют при возведении конструкций с постоянными и переменными нагрузками. Варианты использования металлических уголков:

• создание металлокаркасных конструкций с клепаными, болтовыми и сварными соединениями;
• монтаж канализационных труб, электрокабелей, бытового и промышленного оборудования;
• усиление связки несущих плит;
• укрепление каркасов.

Конструктивной особенностью горячекатаного уголка является наличие дополнительного ребра жесткости. Сочетание высокого качества и отличных физико-механических свойств углового проката позволяет использовать его в самых разных направлениях. Сюда относится производство железнодорожных вагонов, спецтехники, сельхозмашин и промышленного оборудования, установок для нужд горно-добывающей отрасли.

Стальными профилями армируют несущие бетонные конструкции, автомобильные и пешеходные мосты, эстакады, стены и межэтажные перекрытия в монолитном строительстве. Благодаря жесткости уголки используют в качестве опалубки, распорок, изготовлении маршевых лестниц. С их помощью создаются большепролетные ферменные сооружения, ангары, павильоны, а также малые архитектурные формы — парковые ограждения, скамьи и беседки, остановки общественного транспорта.

В строительно-отделочных работах, ремонте и реставрации помещений горячекатаный уголок служит вспомогательным материалом для создания идеально ровных углов и откосов, устройства дверных и оконных проемов. Угловой прокат применяется для строительства навесов, козырьков, гаражей, заборов, ворот и калиток. В повседневной жизни угловой металлопрофиль используют для решения мелких бытовых задач — как фиксатор и крепеж мебели, сантехники, а также для монтажа труб отопления, водоснабжения и канализации Угловой прокат из конструкционных и коррозионностойких марок применяется в авиастроении и судостроении. Изделия из высоколегированных сталей служат для возведения инженерных конструкций, предназначенных для работы в условиях крайнего севера и районов с повышенной сейсмической активностью.

Какую нагрузку способны выдержать профильные трубы?

Профильные трубы популярны из-за достаточно низкой стоимости, малого веса и высокой прочности на изгиб.

При выборе такого вида проката заказчик должен понимать важность точных вычислений параметров и нагрузки. Если вы решили создать постройку или конструкцию из профильных труб, вам необходимо узнать, какой вес выдержат такие изделия

Что произойдет, если не рассчитать нагрузку?

1) Если на профильную трубу воздействует вес, который меньше максимально допустимого, то:

— труба не изменит своих параметров,

— труба изогнется, но только на период воздействия нагрузки.

2) Если на профильную трубу воздействует вес, который больше максимально допустимого, то:

— труба изогнется и не вернется в изначальное положение, если нагрузку убрать,

— труба изогнется и сломается, конструкция разрушится.

Можно ли обойтись без расчетов?

Расчеты нужны только при создании построек и конструкций, например, при строительстве навеса, кровли, козырька. Если вы собираетесь возводить перила, ограды, теплицы, то можно их не делать.

При расчете нагрузки учитываются следующие факторы:

1) Типы возможных нагрузок:

— постоянные, которые всегда воздействуют на конструкцию определенным весом (вес элементов постройки, грунта и т.п.);

— временные длительные, которые воздействуют в течение длительного времени, но могут быть заменены (вес лестницы, котлов, гипсокартоновых стен и т.п.);

— кратковременные, которые воздействуют в течение небольшого периода (снег и ветер, вес жителей и посетителей, мебели, транспорта и т.п.);

— особые, которые могут воздействовать на постройку в чрезвычайных ситуациях (землетрясения, взрывы, внешние повреждения и т.п).

2) Размеры профильной трубы и рисунок ее сечения (квадрат или прямоугольник).

3 Чем отличаются стальные уголки разной толщины

Помимо неодинаковой толщины полок, у уголков есть между собой и другие отличия. Обусловлены они именно разной толщиной. Это неодинаковая величина площади поперечного сечения, расстояния от внешней поверхности полок уголка до центра его тяжести, а также вес и прочность уголка. От последних характеристик зависит возможность и целесообразность использования определенных уголков при сборке либо монтаже конструкций. Есть еще некоторые малозначимые отличия, которые никак не сказываются на использовании изделий. Абсолютно все характеристики указаны в ГОСТе, потому что нужны для конструирования сложных и/или высокоточных изделий, включающих в себя угловой прокат.

Очевидно, что более толстый уголок прочнее. Он способен выдерживать более высокие напряжения и нагрузки. Наибольшей прочностью из вышеприведенных уголков обладает 50x50x6. И, естественно, конструкции с ним будут самыми надежными.

Прочный уголок 50x50x6

Но надо помнить и об обратной стороне медали – более толстый уголок тяжелее. А цена на угловой, как и любой другой металлопрокат, устанавливается изначально за единицу веса (тонны либо килограммы). И, значит, общая стоимость необходимого количества метров изделия 50×50 будет ощутимо меняться пропорционально тому, насколько толще его полки.

Очевидно, что в случае равного метража угловой прокат 50x50x6 должен обойтись примерно в два раза дороже продукции 50x50x3. Конечно, продавец, пересчитав, может выставить цену за 1 м, а общую стоимость за погонные метры, однако и при этом разница будет очевидна.

Второй неприятный «сюрприз» большего веса более толстого уголка – конструкции, в которых он будет использован, могут потребовать монтирования более прочных других элементов (опорных, фундамента). Новые элементы смогут выдержать дополнительный вес более толстого металлопроката только в двух случаях. Если они изготовлены из другого материала с более высокими прочностными характеристиками, либо новые элементы должны быть более массивными, то есть тяжелыми. В обоих случаях взятые на замену детали будут дороже прежних, а значит, возрастет и общая стоимость возводимого объекта или конструкции.

Масса 1 погонного метра уголка по ГОСТ 19771-93

Обозначение профиля	Размер полки (A), мм	Толщина стенки (s), мм	Вес 1 метра погонного, кг	Метров уголка в тонне
Уголок 36×3	36	3	1.57	636.94
Уголок 40×2,5	40	2.5	1.48	675.68
Уголок 40×3	40	3	1.76	568.18
Уголок 50×3	50	3	2.23	448.43
Уголок 50×4	50	4	2.9	344.83
Уголок 55×3	55	3	2.43	411.52
Уголок 60×3	60	3	2.7	370.37
Уголок 60×4	70	4	3.53	283.29
Уголок 60×3	60	3	2.67	374.53
Уголок 70×4	70	4	4.16	240.38
Уголок 80×3	80	3	3.64	274.73
Уголок 80×4	80	4	4.79	208.77
Уголок 80×5	80	5	5.92	168.92
Уголок 80×6	80	6	7.01	142.65
Уголок 80×7	80	7	8.11	123.3
Уголок 100×4	100	4	6.05	165.29
Уголок 100×5	100	5	7.49	133.51
Уголок 100×6	100	6	8.89	112.49
Уголок 100×7	100	7	10.31	96.99
Уголок 120×5	120	5	9.06	110.38
Уголок 120×6	120	6	10.78	92.76
Уголок 160×4	160	4	9.76	102.46

ГОСТ 19772-93. Уголки стальные гнутые неравнополочные

Сводные таблицы

Рассчитать, сколько весит продукция стандартного размера, удобно и просто с помощью таблиц, содержащихся в соответствующем ГОСТе. В них дается вес одного погонного метра, для вычисления общей величины надо данный показатель умножить на общий метраж. Также можно проделать обратную операцию, то есть рассчитать метраж партии, если известно, сколько она весит.

Расчетная плотность стали считается равной 7850 кг/м3, при отклонении следует ввести весовую поправку на коэффициент, рассчитываемый путем деления реальной плотности на расчетную.

В приведенных ниже таблицах у гнутого металлопроката весовой показатель в столбце 1 указан для продукции из углеродистой обыкновенной кипящей и полуспокойной стали или качественной стали с максимальным пределом прочности на разрыв 460 Н/мм2, а в столбце 2 – из углеродистой обыкновенной полуспокойной и спокойной стали или качественной стали с пределом прочности на разрыв, превышающим 460 Н/мм2.

Гнутые равнополочные уголки

Ширина каждой полки, мм	Толщина, мм	Вес 1 пог. метра, кг
1	2
36	3	1.57	—
40	2.5	1.48	—
40	3	1.76	—
50	3	2.23	—
50	4	2.9	—
55	3	—	2.43
60	3	2.7	2.67
60	4	3.53	—
70	4	4.16	4.1
80	3	3.64	—
80	4	4.79	4.74
80	5	5.92	—
80	6	7.01	—
80	7	8.11	—
100	4	6.05	6
100	5	7.49	7.44
100	6	8.89	8.79
100	7	10.31	—
120	5	9.06	11.1
120	6	10.78	—
160	4	—	9.76

Гнутые неравнополочные уголки

Ширина полок, большая x меньшая, мм	Толщина, мм	Вес 1 пог. метра, кг
1	2
32 x 25	2	0.84	—
2.5	1.03	—
40 x 25	2.5	—	1.16
50 x 35	3.2	1.98	—
60 x 40	3	2.23	—
70 x 50	4	3.53	3.48
80 x 63	4	4.26	—
85 x 35	4	3.53	—
85 x 67	4	—	4.49
90 x 70	4	4.79	4.74
100 x 65	4	4.95	—
105 x 100	3	4.69	—
110 x 90	5	—	7.44
115 x 65	5	6.71	6.66
120 x 100	8	7.89	—
147 x 125	8	—	15.93
152 x 100	5.5	—	10.37
155 x 100	6	­—	11.38
180 x 140	6	14.55	—

Г/к равнополочные уголки

Ширина каждой полки, мм	Толщина, мм	Вес 1 пог. метра, кг
внутреннее исполнение	экспортный вариант
25	3	1.12	1.12
25	4	1.46	1.45
28	3	1.27	—
30	3	1.36	1.36
30	4	1.78	1.78
32	3	1.46	—
32	4	1.91	—
35	3	1.6	—
35	4	2.1	2.09
35	5	2.58	2.57
40	3	1.85	1.84
40	4	2.42	2.42
40	5	2.98	2.97
45	3	2.08	—
45	4	2.73	2.74
45	5	3.37	3.38
50	3	2.32	—
50	4	3.05	3.06
50	5	3.77	3.77
50	6	4.47	4.47
56	4	3.44	—
56	5	4.25	—
60	5	—	4.57
60	6	—	5.42
60	8	—	7.09
63	4	3.9	—
63	5	4.81	—
63	6	5.72	—
65	6	—	5.91
65	8	—	7.73
70	4.5	4.87	—
70	5	5.38	—
70	6	6.39	6.38
70	7	7.39	7.38
70	8	8.37	—
75	5	5.8	—
75	6	6.89	6.85
75	7	7.96	—
75	8	9.02	8.99
75	9	10.07	—
80	5.5	6.78	—
80	6	7.36	7.34
80	7	8.51	—
80	8	9.65	9.63
80	10	—	11.9
90	6	8.33	—
90	7	9.64	9.61
90	8	10.93	10.9
90	9	12.2	12.2
90	10	—	15
100	6.5	10.06	—
100	7	10.79	—
100	8	12.25	12.2
100	10	15.1	15
100	12	17.9	17.8
100	14	20.63	—
100	16	23.3	—
110	7	11.89	—
110	8	13.5	—
120	8	—	14.7
120	10	—	18.2
120	12	—	21.6
125	8	15.46	15.3
125	9	17.3	—
125	10	19.1	19
125	12	22.68	22.6
125	14	26.2	—
125	16	29.65	—
140	9	19.41	—
140	10	21.45	—
140	12	25.5	—
150	10	—	23
150	12	—	27.3
150	15	—	33.8
160	10	24.67	—
160	11	27.02	—
160	12	29.35	—
160	14	34.2	—
160	16	38.52	—
160	18	43.01	—
160	20	47.41	—
180	11	30.47	—
180	12	33.12	—
180	15	—	40.9
180	18	—	48.6
200	12	36.97	—
200	13	39.92	—
200	14	42.8	—
200	16	48.65	48.5
200	20	60.08	59.9
200	24	—	71.1
200	25	74.02	—
200	30	87.56	—
220	14	47.4	—
220	16	53.83	—
250	16	61.55	—
250	18	68.86	—
250	20	76.11	—
250	22	83.31	—
250	25	93.97	—
250	28	104.5	104
250	30	111.44	—
250	35	128.51	128

Г/к неравнополочные уголки

Ширина полок, большая х меньшая, мм	Толщина, мм	Вес 1 пог. метра, кг
25 x 16	3	0.91
30 x 20	3	1.12
4	1.46
32 x 20	3	1.17
4	1.52
40 x 25	3	1.48
4	1.94
5	2.37
40 x 30	4	2.26
5	2.46
45 x 28	3	1.68
4	2.2
50 x 32	3	1.9
4	2.4
56 x 36	4	2.81
5	3.46
63 x 40	4	3.17
5	3.91
6	4.63
8	6.03
65 x 50	5	4.36
6	5.18
7	5.98
8	6.77
70 x 45	5	4.39
75 x 50	5	4.79
6	5.69
7	6.57
8	7.43
80 x 50	5	4.49
6	5.92
80 x 60	6	6.39
7	7.39
8	8.37
90 x 56	5.5	6.17
6	6.7
8	8.77
100 x 63	6	7.53
7	8.7
8	9.87
10	12.14
100 x 65	7	8.81
8	9.99
10	12.3
110 x 70	6.5	8.98
8	10.93
125 x 80	7	11.04
8	12.53
10	15.47
12	18.34
140 x 90	8	14.13
10	17.46
160 x 100	9	17.96
10	19.85
12	23.58
14	27.26
180 x 110	10	22.2
12	26.4
200 x 125	11	27.37
12	29.74
14	34.43
16	39.07

Описание

Угловой прокат производится по технологии горячего проката из углеродистых, коррозионностойких, а также высококачественных конструкционных марок стали. Линейные параметры и вес изделий определяются технической документацией. По форме профиля горячекатаные уголки делятся на два вида: уголок равнополочный и неравнополочный.

Равнополочные уголки ГОСТ 8509-93 классифицируются по точности изготовления:

• высокая (А);
• обычная (Б).

Длина изделий варьируется от 4 до 12 м. Вес 1 метра уголка стального зависит от ширины полки и толщины стенки. Равнополочный уголок выпускается с шириной полки от 20 до 250 мм при толщине стенки 3-35 мм. Номер металлоизделия определяется шириной полки. Так изделие с параметрами 20х20х4 имеет номер 2, а 50х50х6 — номер 5. Минимальный вес метра уголка составляет 890 грамм, максимальный — 128,51 кг. Неравнополочные уголки ГОСТ 8510-93 высокой и обычной точности прокатки имеют длину 4-12 м. Толщина стенок уголков с неравными полками составляет 3-16 мм, ширина полок находится в диапазоне от 16 до 200мм. По индивидуальному заказу возможно производство угловой стали с размерами, отличными от стандартных

Вес уголка: нюансы определения массы погонного метра

Производители, занимающиеся выпуском данной разновидности металлопроката, обязаны соблюдать требования и нормы, прописанные в соответствующих ГОСТах

Важно отметить, что в таблицах, которые можно найти в регламентирующей документации, указывается теоретическая масса 1 пог. м детали

В свою очередь, расчетный вес – это величина, которую практически невозможно получить.

Для нахождения фактической массы изделия существует только один способ – взвешивание, что не совсем удобно. Наиболее распространенная разновидность изделий имеет две стороны, ширина которых составляет 50 мм. Вес уголка 50х50х4 за метр можно рассчитать самостоятельно или воспользоваться специальной программой для этого.

Стоит также понимать, что для проведения вычислений используются усредненные значения плотности металла. Для изделий, изготовленных из стали, применяется постоянное значение, которое составляет 7850 кг/м³. Однако в настоящее время существует множество марок стали, каждая из которых имеет индивидуальный показатель плотности, отличающийся от остальных. Таким образом, расчет веса партии уголков производится с использованием усредненных значений, что отражается на итоговой цифре.

Массу погонного метра уголка можно посчитать самостоятельно или с помощью специальной программы

Помимо всего прочего, стальные уголки могут иметь разный класс точности (А, Б, В). Допустимые расхождения с принятыми габаритами, указанными в ГОСТах, также оказывают влияние на расчет массы. Из этого следует такой вывод: нормативная документация содержит информацию об удельной массе, которая, как правило, не соответствует фактической. Тем не менее, на ГОСТы опираются при проведении всех необходимых вычислений. Производители также ориентируются на данную документацию.

Самостоятельный расчет часто необходим при монтаже различных ограждений и каркасных конструкций своими руками. В этом случае особое место отводят изделию, которое имеет следующие геометрические показатели: 50, 50, 5. Вес уголка такого типа рекомендуется искать с помощью таблиц, которые указываются в нормативной документации.

Уголок 50х50х5, длина 6 м, марка Ст3. Наличие и цена

Металлобаза	Цена	Цена от 1т.	Цена от 5т.	Цена от 10т.
КарачаровоМосква →		40 990	40 990	40 990
ОчаковоМосква →		40 990	40 990	40 990
КапотняМосква →		40 990	40 990	40 990
ГазгольдернаяМосква →		40 990	40 990	40 990
Балашиха →		40 990	40 990	40 990
Электроугли →		40 990	40 990	40 990
Брянск →		41 790	41 790	41 790
Санкт-Петербург →		39 990	39 990	39 990

Н.Новгород →

39 990

39 990

39 990

Н.Новгород →

40 590

40 590

40 590

Самара →

40 890

40 890

40 890

Пермь →

39 900

39 900

39 900

Екатеринбург →

39 900

39 900

39 900

Челябинск →

39 900

39 900

39 900

КарачаровоМосква
40 990 ₽
ОчаковоМосква
40 990 ₽

КапотняМосква
40 990 ₽

ГазгольдернаяМосква
40 990 ₽

Балашиха
40 990 ₽

Электроугли
40 990 ₽

Брянск
41 790 ₽

Санкт-Петербург
39 990 ₽

Н.Новгород
39 990 ₽

Н.Новгород
40 590 ₽

Самара
40 890 ₽

Пермь
39 900 ₽

Екатеринбург
39 900 ₽

Челябинск
39 900 ₽

• 43 740 ₽ – Балаково
• 42 390 ₽ – Белгород
• 43 990 ₽ – Краснодар
• 42 290 ₽ – Курск
• 41 940 ₽ – Орел
• 43 290 ₽ – Пенза
• 43 490 ₽ – Ростов-На-Дону
• 41 790 ₽ – Смоленск
• 43 640 ₽ – Таганрог

• Похожие товары:

• 39 490 ₽ – Уголок 50х50х5, длина 12 м, Ст3
• 39 890 ₽ – Уголок 50х50х4, длина 12 м, Ст3
• 39 900 ₽ – Уголок 50х50х5, длина 11,7 м, Ст3
• 39 900 ₽ – Уголок 50х50х4, длина 6 м, Ст3
• 41 990 ₽ – Уголок низколегир 50х50х5, длина 6 м, Ст09Г2С-15
• 41 990 ₽ – Уголок низколегир 50х50х5, длина 12 м, Ст09Г2С-15
• 43 400 ₽ – Уголок низколегир 50х50х4, длина 12 м, Ст09Г2С-14
• 43 990 ₽ – Уголок низколегир 50х50х4, длина 12 м, Ст09Г2С-15
• 44 000 ₽ – Уголок 50х50х5, н/д, Ст3
• 45 790 ₽ – Уголок 50х50х4, длина 11,7 м, Ст3

Выберите город

Выберите город

Заключение

Металл — самый распространенный материал, который применяется в различных отраслях промышленности. Для изготовления конструкций используются различные виды металлопроката. Чаще всего применяются профильные трубы. Использование изделий высокого качества обеспечивает надежность и длительный срок службы.

Профильные трубные изделия в широком ассортименте на рынке предлагает большое число компаний. Наряду с надежными продавцами, действуют и компании, которые под видом качественных изделий предлагают низкосортную трубную продукцию. Чаще всего они под маркой известных производителей продают трубы китайского производства, которые не отличаются высоким качеством.

Чтобы приобрести действительно качественные изделия, организации или предприятию необходимо при покупке труб провести расчеты веса изделий, которые они планируют приобрести. Это позволит избежать покупки некачественного товара и заплатить деньги за хорошую профильную трубу. Воспользовавшись онлайн-калькулятором, можно получить быстрый расчет веса трубной продукции. Также есть специальная формула, с помощью которой можно узнать вес. Полученная цифра поможет сделать вывод, какую трубу предлагает продавец – качественную или имитацию.
