Способы подключения цифровой камеры с PoE

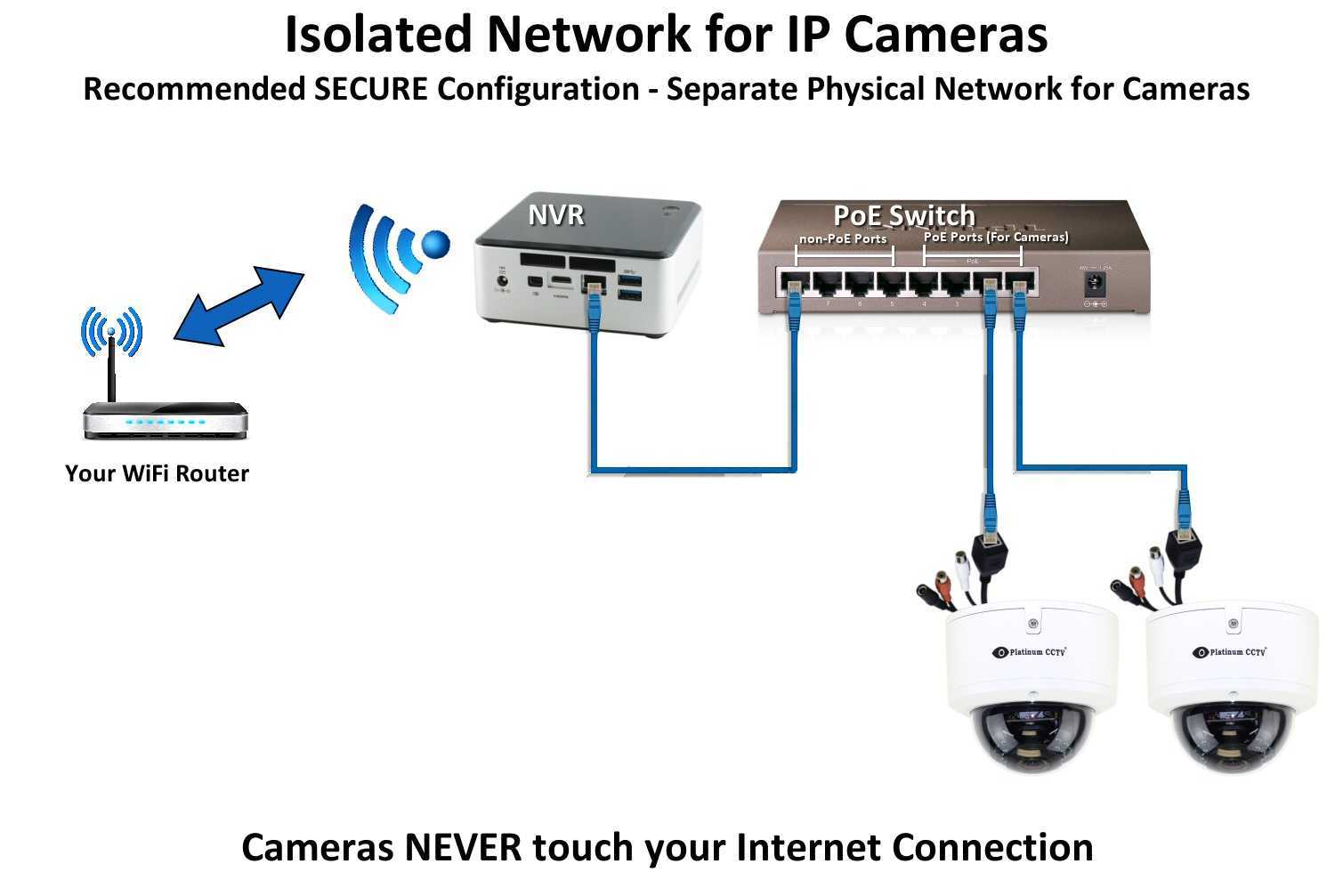

Самый элементарный метод подключения цифрового устройства – прямое подсоединение к видеорегистратору с поддержанием технологии PoE. Что потребуется для этих целей:

Кабель UTP;
IP-камера;
NVR-видеорегистратор;
ПК или ноутбук.

При выборе видеорегистратора следует учитывать количество портов для подключения цифровых устройств. Нужно выбирать ту модель NVR, которая может обеспечить пользователю оптимальный функционал.

Так как оба устройства (цифровая видеокамера и регистратор) поддерживают один стандарт, этого оборудования будет достаточно для правильного подсоединения.

Если выбранный видеорегистратор поддерживает лишь один порт для подключения к сети, появляется необходимость в использовании маршрутизатора или сетевого коммутатора. При данном раскладе схема подсоединения несколько видоизменяется. Пользователю понадобится сама цифровая видеокамера, Ethernet-коммутатор и компьютер. Коммутатор подсоединяется к ПК или ноутбуку при помощи UTP кабелей.

С целью записи видеопотока с цифрового устройства можно использовать специальное ПО. Альтернативный вариант: подключение NVR регистратора к стандартному коммутатору.

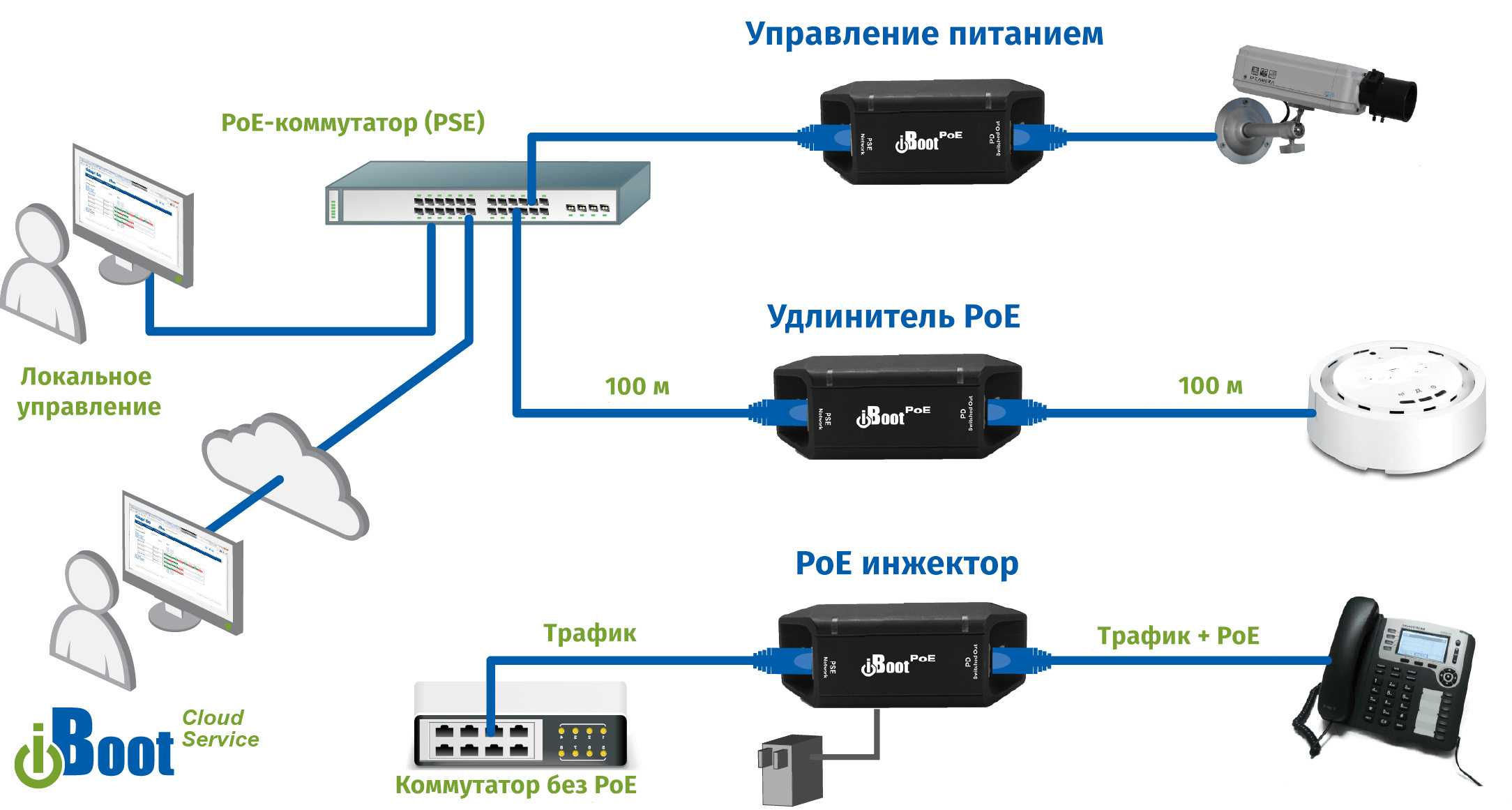

Еще один способ подключения IP-камеры с технологией PoE – это применение PoE-инжекторов. С их помощью также передается питание для цифровых устройств. Что касается максимального расстояния, куда «дотянется» видеосигнал и питание, то оно составляет не более ста метров.

Возможные варианты:

12 В
9 В
5 В

С настройкой подобной системы справится даже новичок. К тому же пользователь обязательно оценит по достоинству тот факт, что ему не придется использовать большое количество кабелей для подключения оборудования.

Пассивное PoE: особенности подключения

В последнее время все чаще обсуждается тема о так называемом «пассивном poe». Эту тему любят приукрашать за счет употребления убедительного слова «технология», часто с приставкой «новейшая». В действительности же все намного прозаичнее. Это всего-навсего обычная самоделка, с которой достаточно просто иметь дело.

Как выглядит схема подключения: берется пассивный адаптер с колодкой типа «Папа» для подсоединения к видеокамере, и другой адаптер с колодкой типа «Мама» для подсоединения к блоку питания мощностью 12 вольт.

Основным недостатком пассивного PoE является весьма короткая дистанция для подачи сигнала и напряжения. Если в стандартном случае можно рассчитывать на 150 метров, то здесь приходится говорить примерно о 60 метрах при соблюдении некоторых условий. Если попадется кабель с плохим сечением, то и этого не произойдет.

Также важно, какое напряжение будет выходить на штекере питания цифровой видеокамеры. При значении менее 11 вольт устройство быстро выйдет из строя

Пассивное РоЕ

Passive РоЕ аналогичен международным стандартам, определяющим критерии питания по витым парам, но более дешев. Такой источник просто обеспечивает необходимое напряжение для подключенного устройства, не сопоставляя с ним ни мощность, ни другие важные моменты. Это опасно тем, что при несовместимости источника и устройства-потребителя оборудование может выйти из строя в момент подключения или через определенный временной промежуток (платы постепенно прогорают и устройство неожиданно становится неработоспособным).

Ряд производителей совершенствует Passive РоЕ, добавляя некоторые функции (определение подключения, поиск перегруженности линии или обнаружение короткого замыкания). Поскольку производятся источники с различными по значению электрическими характеристиками, то подбирать их можно и необходимо под фактические характеристики устройств.

Всего существует 3 стандарта PoE, чем они отличаются?

1. PoE — IEEE 802.3af

Первое поколение PoE (стандарт IEEE 802.3af) обеспечивает питание до 15,4 Вт постоянного тока для каждого подключенного устройства.

2. PoE+ — IEEE 802.3at

Следующий стандарт IEEE 802.3at, обеспечивает питание до 30 Вт для каждого устройства. Таким образом PoE+ способен обеспечить питанием более мощные устройства, например камеры видеонаблюдения Pan-Tilt-Zoom (PTZ) и высокопроизводительные беспроводные точки доступа 11n.

Отличия стандарта PoE от PoE+

Способ передачи питания	PoE	PoE+
Диапазон напряжения постоянного тока на питаемом устройстве	от 36 до 57 V (номинальное 48V)	от 42,5 до 57 V
Диапазон напряжения, выдаваемого источником	от 44 до 57 V	от 50 до 57 V
Максимальная мощность PoE-источника	15,4 Вт	30 Вт
Максимальная мощность, получаемая PoE-потребителем	12,95 Вт	25,50 Вт
Максимальный ток	350 mA	600 mA
Максимальное сопротивление кабеля	20 Ом (для cat.3)	12,5 Ом (для cat.5)
Классы питания	0-3	0-4

3. IEEE 802.3bt

В настоящее время разработан новый стандарт IEEE 802.3bt, эта технология позволяет запитать устройства мощностью до 51 Вт по одному кабелю, в этом случае используются все четыре пары кабеля категории 5. Использование незадействованных ранее пар проводов для подачи электропитания увеличивает эффективность и мощность без каких-либо дополнительных расходов на кабели.

Стандарт	PoE IEEE 802.3af	PoE+ IEEE 802.3at
Требования к кабелю	Категория 3 (UTP CAT3) или выше	Type 1: Категория 3 (UTP CAT3) или выше
Type 2: Категория 5 (UTP CAT5) или выше
Сила тока	0.35 А	Type 1: 0.35 А
Type 2: 0.6 А
Выходное напряжение инжектора	44 — 57 В	Type 1: 44 — 57 В
Type 2: 50 — 57 В
Входное напряжение питаемого устройства	37 — 57 В	Type 1: 37 — 57 В
Type 2: 42.5 — 57 В
Максимальное энергопотребление питаемого устройства	Класс PoE 0, 3: 12.95 Вт	Type 1: Класс PoE 0, 3: 12.95 Вт
Класс POE 1: 3.84 Вт	Класс PoE 1: 3.84 Вт
Класс PoE 2: 6.49 Вт	Класс PoE 2: 6.49 Вт
Класс PoE 4: не используется	Type 2: Класс PoE 4:25.5 Вт
Поддерживаемые питаемые устройства	IP-камеры, IP-телефоны, точки доступа	Все устройства PoE, PTZ-камеры для наружного монтажа,
точки доступа WiMAX, светодиодные табло, некоторые компьютеры

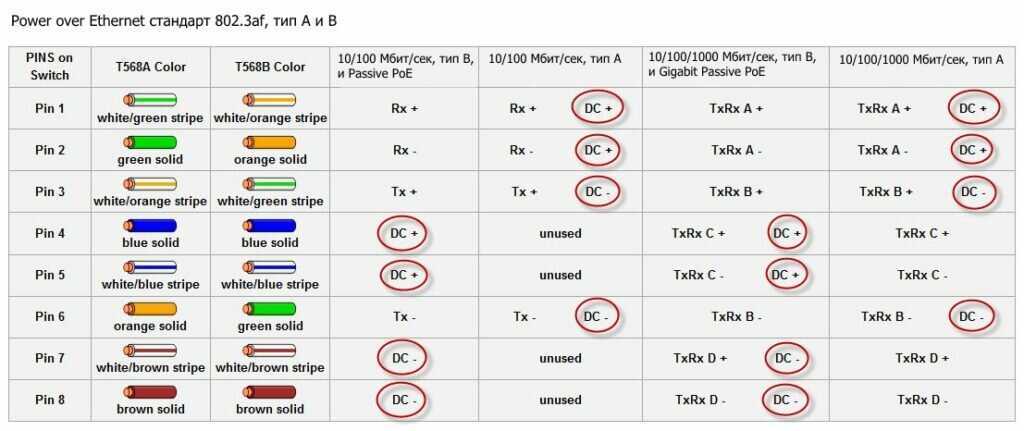

POE стандарт IEEE 802.3af распиновка:

Требования по питанию для PoE устройств:

Параметр	Мин	Макс
Сопротивление, кОм	23.75	26.25
Время запуска (> 10 мА), мс		300
Потребляемая мощность, Вт		12.95
Диапазон входного напряжения, В	36	57
Вкл. напряжения, В	44
Откл. напряжения, В	30 В
Входной ток (@ 36VDC), мА	10	350
Входной ток, Пик, мА		400

Passive PoE

Как же быть, если в вашу инфраструктуру требуется подключить устройства без поддержки PoE? В таких случаях используется технология Passive PoE. Ее особенность в том, что источник питания не опрашивает подключенное устройство и не согласовывает его мощность. Питание просто подается по по свободным проводникам витой пары при помощи PoE сплиттера.

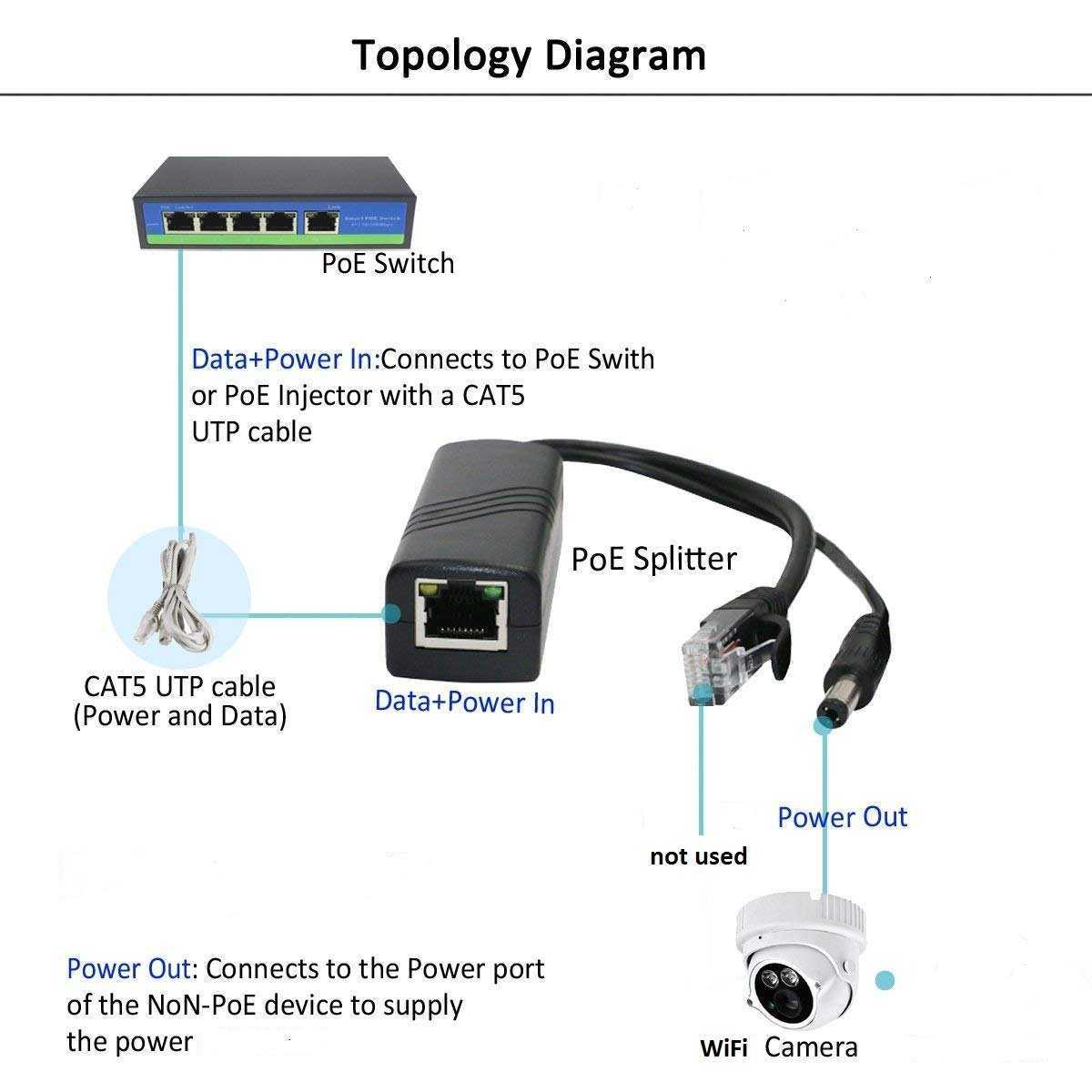

PoE-сплиттер разделяет поступающий по витой паре сигнал на данные и питание (12В-24В). Таким образом становится возможным подать питание и интегрировать в существующую инфраструктуру устройство без поддержки PoE.

Подключение IP-камер без поддержки PoE

Разработан специальный аналог стандартов получения питания по одному Ethernet кабелю, который именуют Passive PoE. Преимущество схемы в том, что с его помощью можно сэкономить на оборудовании, приобретая камеры без поддержки стандартов PoE. Но есть определенный риск.

Так как камеры не поддерживают данных стандартов, значит проверка подаваемого питания и мощности по витой паре не проводится. Напряжение присутствует в линии постоянно, поэтому есть риск быстрого вывода из строя оборудования. Оно может сломаться сразу или через некоторое время, из-за постоянного нагрева платы.

Стандартная схема подключения пассивного питания выглядит так.

Чтобы ее обеспечить, нужно использовать связку passive-инжектор + сплиттер. Если передача данных и питание идет на удаленный объект, используется связка инжектор + экстендер + сплиттер.

При этом камера видеонаблюдения и коммутатор, или маршрутизатор не поддерживают технологии передачи питания PoE. Передача постоянного напряжения передается по незанятым парам проводников патч-корда (жилы 4/5, 7/8).

Стандарты и типы PoE

Технология PoE на данный момент существует в нескольких, кардинально отличающихся видах. Почему так произошло?

К тому времени, как ребята из IEEE решили стандартизировать технологию, а произошло это не сразу после ее появления, некоторые корпорации уже изобрели свои собственные реализации PoE. Cisco, к примеру, еще в 2000 году представила питание устройств по витой паре.

Да и после принятия официальных стандартов IEEE 802.3af в 2003 году, IEEE 802.3at в 2009 году многие производители внедряют свои собственные способы PoE. В основном, потому что реализация полноценных стандартов 802.3af, 802.3at — это сложно и дорого, а потребителям часто нужны модели эконом-класса.

В итоге на данный момент PoE существует в нескольких вариантах:

по стандарту 802.3af,
по стандарту 802.3at,
по фирменным частным стандартам, из которых наиболее известен Passive PoE.

Питание по витой паре согласно стандартам 802.3af, 802.3at называют активным PoE, питание, реализованное по технологии Passive PoE — пассивным.

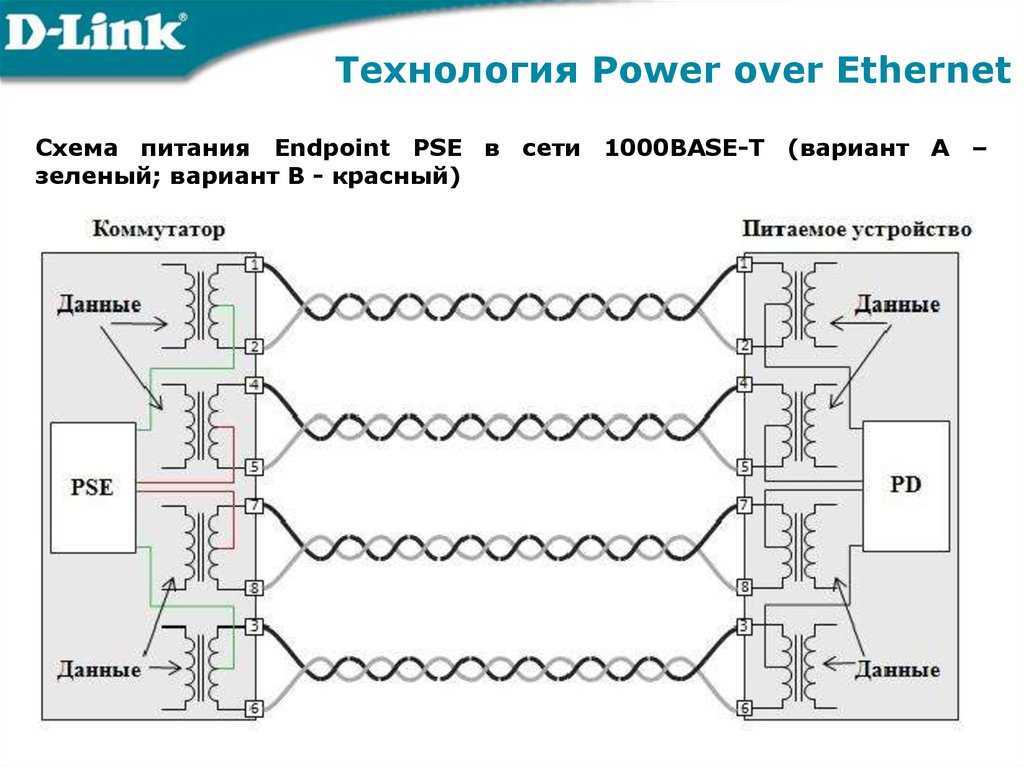

Реализация питания по витой паре в устройствах может различаться по типу распиновки. А также, в зависимости от напряжения, подаваемого на порт, существует несколько классов PoE.

Все эти данные должны быть указаны в паспорте производителя и помогают правильно подобрать оборудование для проекта.

1. PoE — IEEE 802.3af

2. PoE+ — IEEE 802.3at

3. IEEE 802.3bt

Стандарт	PoE IEEE 802.3af	PoE+ IEEE 802.3at
Требования к кабелю	Категория 3 (UTP CAT3) или выше	Type 1: Категория 3 (UTP CAT3) или выше
Type 2: Категория 5 (UTP CAT5) или выше
Сила тока	0.35 А	Type 1: 0.35 А
Type 2: 0.6 А
Выходное напряжение инжектора	44 — 57 В	Type 1: 44 — 57 В
Type 2: 50 — 57 В
Входное напряжение питаемого устройства	37 — 57 В	Type 1: 37 — 57 В
Type 2: 42.5 — 57 В
Максимальное энергопотребление питаемого устройства	Класс PoE 0, 3: 12.95 Вт	Type 1: Класс PoE 0, 3: 12.95 Вт
Класс POE 1: 3.84 Вт	Класс PoE 1: 3.84 Вт
Класс PoE 2: 6.49 Вт	Класс PoE 2: 6.49 Вт
Класс PoE 4: не используется	Type 2: Класс PoE 4: 25.5 Вт
Поддерживаемые питаемые устройства	IP-камеры, IP-телефоны, точки доступа	Все устройства PoE, PTZ-камеры для наружного монтажа,
точки доступа WiMAX, светодиодные табло, некоторые компьютеры

Отличия стандарта PoE от PoE+

Способ передачи питания	PoE	PoE+
Диапазон напряжения постоянного тока на питаемом устройстве	от 36 до 57 V (номинальное 48V)	от 42,5 до 57 V
Диапазон напряжения, выдаваемого источником	от 44 до 57 V	от 50 до 57 V
Максимальная мощность PoE-источника	15,4 Вт	30 Вт
Максимальная мощность, получаемая PoE-потребителем	12,95 Вт	25,50 Вт
Максимальный ток	350 mA	600 mA
Максимальное сопротивление кабеля	20 Ом (для cat.3)	12,5 Ом (для cat.5)
Классы питания	0-3	0-4

Расчет бюджета мощности РоЕ

Когда рассчитывается бюджет РоЕ, нужно внимательно и в полном объеме:

Рассчитать суммарную мощность общего количества потребителей РоЕ, включенных в линию. Расчет делается при пиковой нагрузке, при этом необходимо учитывать все функционирующие модули оборудования
В соответствии с мощностью устройств-потребителей нужно осуществить подбор источника РоЕ, обращая особое внимание на мощность отдельно взятых портов и итоговую мощность источника питания. В данном случае не лишним будет использовать при расчете мощность роутера (или коммутатора), не превышающую 75 % от максимально возможной
Таким образом будет заложен некоторый резерв, который может понадобиться при работе. Это делается с перспективой на будущее

Ведь если линия строится на много лет, важно помнить, что мощность на ней со временем будет падать. Таким образом ее потери, хотя бы частично, но учитываются в самом начале

Сделать расчет потерь мощности с начала и до конца линии. Мощность целиком и полностью зависит от сопротивления проводников. Необходимо помнить, что при нагревании сопротивление возрастает. Если кабель проложен в условиях высокой температуры (близость работающего оборудования, прямые солнечные лучи и так далее), то мощность на выходе будет гораздо меньше заявленной в документации. Поэтому нужно заранее продумать места прокладывания кабеля и не допускать его излишнего нагревания.

Решение проблемы падения напряжения

Чтобы минимизировать падение напряжения по пути к камере можно предпринять несколько действий:

Использование БП большей мощности и кабеля с бОльшим сечением;
Установка БП рядом с камерой;
Использование 24В камер.

В первом случае обычно используются блоки питания 13,5-14В, или больше, при этом очень важно подобрать правильное сечение кабеля, чтобы на камеру приходило не 14В, а 12В. Хорошим вариантом будут БП с возможностью регулировки выходного напряжения

При этом очень важно выполнить правильный расчет падения напряжения. Наибольшие трудности могут возникнуть при использовании одного блока для нескольких камер.

2. При установке блоков питания рядом с камерами видеонаблюдения можно использовать как уличные БП, так и внутренние, если есть возможность в месте установки камеры поместить блок питания внутри помещения, а кабель вывести наружу. Такой вариант можно реализовать при установке камер на внешней стороне стен здания. Минусом этого варианта является то, что каждый БП располагается в разных местах, и запитать их от одного ИБП будет практически невозможно.

3. Еще одним способом решения проблемы падения напряжения является использование камер, потребляющих 24В, которые лишены проблем 12В камер.

Расчет падения напряжения в кабеле видеонаблюдения

Для максимального снижения падения напряжения в кабеле питания необходимо максимально уменьшить его сопротивление, что осуществляется за счет подбора оптимального сечения кабеля.

Для расчета удельного сопротивления кабеля необходимо воспользоваться формулой:

R=(0.0175*L/S )*2

Где 0,0175 – сопротивление медного проводника, L – длина кабеля питания, S – поперечное сечение центрального проводника. Для примера рассчитаем удельное сопротивление кабеля сечением 0,75 мм2 и длиной 50 м:

R=(0.0175*50/0,75 )*2 = 2,3 Ом

Теперь посчитаем, какое падение напряжения будет в кабеле питания. Сделать это можно по формуле:

U = I*R

Чтобы вычислить I делим мощность, потребляемую камерой на напряжение питания. К примеру, мощность потребления 3,5 Вт, а напряжение питания 12В. Делим 3,5/12, и получаем 0,29А. Считаем формулу:

U = 0,29*2,3 = 0,67

Получаем, что на кабеле сечением 0,75 мм2, и длиной 50 метров падение напряжения составит 0,67В, что находится в допустимых пределах. Максимально допустимое падение может быть не более 2В, дальше начнутся проблемы с питанием камеры, и если при расчетах у вас получаются бОльшие цифры, то необходимо использовать кабель с бОльшим сечением, и провести расчеты заново, либо подобрать более мощный блок питания для камеры видеонаблюдения в зависимости от полученных значений падения напряжения в кабеле.

Очень важно следить за тем, чтобы напряжение в месте подключения кабеля к камере не превышало допустимых значений и не опускалось ниже 10В, поэтому перед тем, как подключить кабель к устройству видеонаблюдения, лучше проверить напряжение тестером, а после чего при необходимости отрегулировать его на блоке питания

Основные способы питания цифровых камер

Мощность, потребляемая цифровыми устройствами, обычно не превышает несколько десятков ватт при небольшом напряжении, поэтому для питания IP камер нет необходимости прокладывать мощные кабельные линии. Для организации электропитания цифровых видеокамер могут использоваться несколько способов:

Использование технологии PoE;
Подача питания по витой паре;
Применение отдельных источников питания для каждой камеры;
Работа IP камер от аккумулятора или батареи.

PoE питание.
Наиболее перспективным способом подачи питания на цифровые видеокамеры считается технология PoE. Для трансляции видеопотока с IP камер используется кабель «витая пара» и технология PoE (Power over Ethernet – питание по Ethernet кабелю), которая обеспечивает подачу напряжения питания по тому же кабелю, с использованием одной или двух пар проводников.

Данная технология определяется специальным протоколом, в котором регламентируются все электрические параметры, и который позволяет передавать по витой паре постоянное напряжение величиной до 56 вольт с током 400 mA. Такое напряжение было выбрано исходя из того, что технология PoE предназначена не только для питания цифровых камер видеонаблюдения, но и для других устройств. Питание IP камер через PoE, а так же другими способами, должно осуществляться от бесперебойного блока питания имеющего собственный аккумулятор. В этом случае, при аварии на электрической сети система видеоконтроля сможет работать ещё определённое время.

По витой паре с помощью PoE инжекторов.
В том случае если цифровое устройство не поддерживает PoE, осуществить подачу электропитания на удалённое устройство по кабелю «витая пара» можно с использованием специальных инжекторов.

Блоки питания.
В некоторых случаях, особенно для питания IP камер, используемых для внешнего наблюдения, могут использоваться блоки питания. Они располагаются в непосредственной близости от камер, и каждый блок питания обеспечивает рабочим напряжением одно устройство.

Такой способ удобен тем, что при выходе из строя конкретного блока неработоспособной окажется только одна камера. Для организации подобного типа питания необходимо чтобы в точках установки камер видеонаблюдения имелась базовая сеть 220V с возможностью подключения к ней блоков питания.

Автономное питание.
В системах видеонаблюдения иногда используются IP камеры работающие в автономном режиме. Такая камера питается от компактного аккумулятора, а видеоинформация может транслироваться по радиоканалу или записываться на карту памяти.

Далее мы подробно разберем 2 распространенных, надежных и наиболее часто используемых способа питания цифровых IP камер:

Посредством PoE;
По витой паре с использованием PoE инжекторов и блоков питания.

Немного об истории передачи видео по витой паре

Иногда приходится слышать, как та или иная современная компания объявляет себя «родоначальницей» принципа передачи видео. Для прояснения этого вопроса хочется сообщить известную нам информацию: еще в 80-е годы прошлого века новгородское НПО «ВОЛНА» серийно использовало принцип передачи видеосигнала при производстве ПТУ (промышленных телевизионных установок). При настройке аппаратуры использовались эквиваленты витой пары. Комплектация была другой, но принцип уже был известен.

Так что тот, кто пытается убедить Вас в том, что именно он «изобрел» принцип передачи видео по витой паре, либо пытается ввести Вас в заблуждение, либо заблуждается сам…

Что такое PoE?

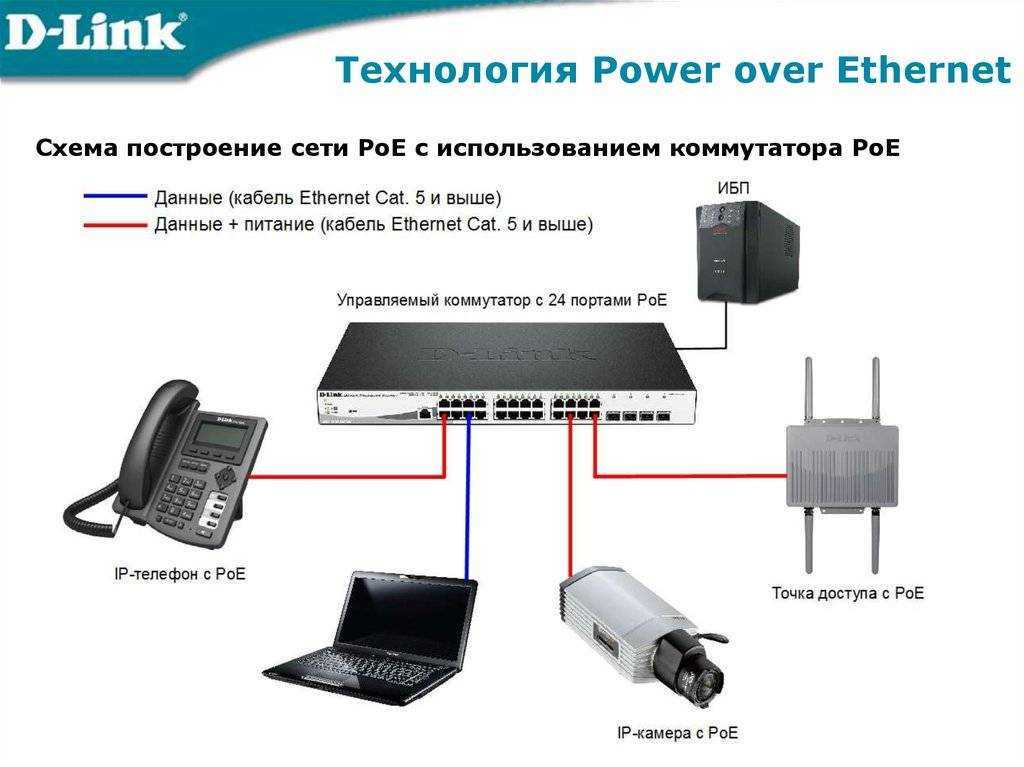

Power over Ethernet (PoE) — это сетевая функция, которая позволяет Ethernet-кабелям подавать питание к сетевым устройствам. PoE определена в стандартах IEEE 802.3af и 802.3at.Устройства с поддержкой PoE могут быть как источником питания (PSE — Power Source Equipment), так и питающимися устройствами (PD — Powered Device), а иногда и теми и другими одновременно. Обычно, устройствами PSE являются сетевые коммутаторы, либо инжекторы PoE, которые предназначены для использования с не-PoE коммутаторами. Типичными же примерами PD-устройств являются VoIP телефоны, беспроводные точки доступа и IP-камеры. Максимальная мощность, обеспечиваемая PoE PSE, составляет 15,4 Вт.

Преимущества PoE очевидны:

Поскольку PoE позволяет вам использовать один кабель для питания и передачи данных, это экономит ваши деньги на покупку и эксплуатацию силовогосетевого кабеля для оборудования и VoIP-телефонов.
PoE значительно упрощает и удешевляет установку или расширение сети в зданиях, где слишком дорого или неудобно устанавливать новые линии электропередач.
Использование PoE позволяет устанавливать устройства в местах, где было бы нецелесообразно проводить питание, например, на подвесных потолках, на улице и т.д.
Использование PoE может уменьшить количество кабелей и электрических розеток, необходимых в переполненном оборудованием коммутационном шкафу.

Хорошо, а что такое PoE +?

Обновлением PoE явился стандарт IEEE 802.3at, широко известный ~~в узких кругах~~как PoE+. Основное различие между 802.3af (PoE) и 802.3at (PoE+) состоит в том, что поддерживающие PoE+ PSE-устройства могут обеспечить почти вдвое большую мощность по одному Ethernet-кабелю, а именно 30 Вт.Из последнего следует одна из не самых приятных новостей по этому поводу — это то, что PoE+ PSE-устройства могут подавать питание как на PoE, так и на PoE+ PD-девайсы, а вот просто PoE PSE могут подавать питание только на PoE PD. Для PoE+ PD требуется больше энергии, чем могут обеспечить PoE PSE.

А про UPoE не забыли рассказать?

Нет, не забыли!

В 2014 году Cisco показалось мало и она создала еще одну нестандартную реализацию PoE, которая называется Universal Power over Ethernet (UPoE), так же проходившая по делу как PoE++. И уж её максимальная мощность составляет целых 60 Ватт!Cisco Universal Power-Over-Ethernet (UPoE) расширяет стандарт IEEE Power-over-Ethernet-Plus (PoE+), удваивая мощность на порт до 60 Вт. Он обеспечивает отказоустойчивую сетевую мощность для широкого спектра устройств, включая терминалы виртуальных рабочих столов, IP-маршрутизаторы, компактные свичи, шлюзы, светодиодные индикаторы, точки беспроводного доступа и IP-телефоны.

Допустим. А как выбрать PoE, PoE+ или UPoE?

А по параметрам. А параметры в таблицах. А таблицы в статье. А статья в Netstore.su

Таблица 1. Сравнение PoE, PoE+ и UPoE.

Показатель	PoE	PoE+	UPoE
Доступная мощность для PD	12.95 Вт	25.50 Вт	51 Вт
Максимальная мощность, получаемая от PSE	15.40 Вт	30.0 Вт	60 Вт
Минимальный требуемый тип кабеля	Cat 3	Cat 5	Cat 5

Таблица 2. Сравнение параметров PoE.

Показатель	802.3af (802.3at Type 1) “PoE”	802.3at Type 2 “PoE+”	802.3bt Type 3 “4PPoE”	802.3bt Type 4
Доступная мощность для PD	12.95 Вт	25.50 Вт	51 Вт	71 Вт
Максимальная мощность, получаемая от PSE	15.40 Вт	30.0 Вт	60 Вт	100 Вт
Диапазон напряжения (на PSE)	44.0–57.0 В	50.0–57.0 В	50.0–57.0 В	52.0–57.0 В
Диапазон напряжения (на PD)	37.0–57.0 В	42.5–57.0 В	42.5–57.0 В	41.1–57.0 В
Максимальный ток, I_max	350 mA	600 mA	600 mA на пару	960 mA на пару
Максимальное сопротивление кабеля между двумя устройствами	20 Ω (Cat 3)	12.5 Ω (Cat 5)	12.5 Ω	12.5 Ω
Управление питанием	Три уровня мощности (1-3), согласованные по сигнатуре	Четыре уровня класса мощности (1-4), согласованные по сигнатуре или шагами по 0,1 Вт, согласованными по LLDP	Шесть уровней класса мощности (1-6), согласованные с помощью сигнатуры или шагами по 0,1 Вт, согласованными по LLDP	Восемь уровней класса мощности (1-8), согласованные по сигнатуре, или шагами по 0,1 Вт, согласованными по LLDP
Понижение максимальной рабочей температуры кабеля	Нет	5 °C (9 °F) с активным одномодом (две пары)	10 °C (20 °F) если более чем половина подключённых на Imax	10 °C (20 °F)
Поддерживаемые типы кабеля	Cat 3 and Cat 5	Cat 5	Cat 5	Cat 5
Поддерживаемые режимы	Mode A (endspan), Mode B (midspan)	Mode A, mode B	Mode A, mode B, 4-парный режим	4-парный режим

Преимущества и недостатки аналоговых камер

Преимущества

Доступная стоимость по сравнению с цифровыми устройствами, моделей с сопоставимым уровнем разрешения;
Большая номенклатура продукции, а также разнообразные модельный ряд аналоговых видеокамер с различными техническими и эксплуатационными характеристиками. Проще сделать выбор устройства с оптимальными характеристиками для решения определенной задачи;
В большинстве случаев, функциональная совместимость оборудования выпущенного различными производителями;
Простота подключения аналоговой камеры и настройки. Аналоговые видеокамеры легко запрограммировать из-за небольшого количества выполняемых функций;
Доступность расходных материалов и сопутствующих товаров.

Недостатки

Большинство производимых камер и практически все устройство старого образца имеют довольно ограниченный функционал, но эта проблема решается в новых моделях которые получили аппаратный Вектор движения, встроенные микрофон и динамики, или разъем для их подключения;
Существуют определенные ограничения для интеграции с цифровыми охранными системами и СКУД;
Видеосигнал не шифруется при передаче.
Сложности в масштабировании и переходе системы на цифровые технологии.

Видеонаблюдение по витой паре: Принцип передачи видеосигнала

Входящий композитный видеосигнал, поступающий на витую пару, является однополярным и несимметричным. С помощью специальных устройств, внешних или интегрированных в камеру, он преобразовывается в два симметрично противофазных сигнала.

Как и при передаче по коаксиальному кабелю видеосигнал с расстоянием слабеет, на него влияют электромагнитные излучения силовых кабелей и приборов, хоть и в меньшей мере.

С принимающей стороны линии ставится аппаратура, конвертирующая дифференцированный видеосигнал обратно. То есть на композитный вход устройства записи и/или отображения поступает композитный – аналоговый сигнал, усиленный и отфильтрованный от помех.

Приемно-передающее оборудование, которое используют в сетях витой пары для видеонаблюдения, может быть пассивным и активным. Обычно для сетей с дальностью передачи до 600 м используются пассивные пары устройств, имеющие только согласующий трансформатор.

На таком расстоянии сигнал слабеет незначительно и качество видеозаписи не снижается.

PoE для видеонаблюдения. Стандарты, параметры, схема подключения.

Он использует потенциал Ethernet, т.е. обычных кабелей локальной сети.

Что такое PoE?

Существует 3 стандарта PoE.

PoE – IEEE 802.3af – Первое поколение PoE обеспечивает до 15,4 Вт мощности для каждого подключенного устройства.
PoE+ – IEEE 802.3at – Этот стандарт обеспечивает до 30 В на устройство. Это позволяет PoE+ подавать питание на более мощные устройства, такие как камеры наблюдения PTZ (Pan-Tilt-Zoom) и мощные беспроводные точки доступа 11n.
IEEE 802.3bt – эта технология обеспечивает до 51 Вт по одному кабелю, где используются все четыре пары кабеля витой пары LAN.

Как работает PoE? Алгоритм подачи питания на устройство POE.

Подача энергии осуществляется только после согласования мощности между потребляющим устройством и поставляющим устройством.
Это происходит автоматически за доли секунды. Большое преимущество – безопасность! Например, вы взяли инжектор питания PoE и случайно подключили выход PoE к компьютеру на сетевой карте. Инжектор проверит, что НИЧЕГО не требует питания, НИЧЕГО не будет реагировать, питание не будет подаваться, ничего не будет гореть. (Это не относится к пассивному PoE).

1) Сначала проверяется наличие питания на подключенном устройстве. Подайте напряжение в диапазоне от 2,8 В до 10 В и определите входное сопротивление подключенного устройства. Если параметры соответствуют требованиям, блок питания переходит к следующему шагу.

2) Блок питания определяет потребляемую мощность подключенного устройства, чтобы впоследствии управлять этой мощностью.

После классификации устройства на него подается полное напряжение 48 В с фронтом нарастания не более 400 мс, и источник питания начинает контролировать его работу:

Если устройство потребляет менее 5 мА в течение 400 мс, подача питания прерывается;
Если сопротивление подключенного устройства превышает 1980 кОм в течение 400 мс, подача питания прерывается.
Если потребляемый ток превышает 400 мА в течение 75 мс, подача питания прерывается.

Какое напряжение подается на POE для ip-камер?

При тестировании устройства подается напряжение 3-10 В. При обнаружении устройства на камеру подается напряжение 48 В (36-57 В).

Требования к POE по кабелю витой пары

Требуется кабель “витая пара”, категория не ниже cat.5e (4x2x0.5);
Витая пара должен быть меднымКабель витой пары должен быть медным, а не омедненным;
Толщина проводника должна быть не менее 0,51 мм (24 AWG);
Сопротивление в кабелях не должно быть больше 9,38 Ом/100м (большее значение приводит к большим потерям мощности).

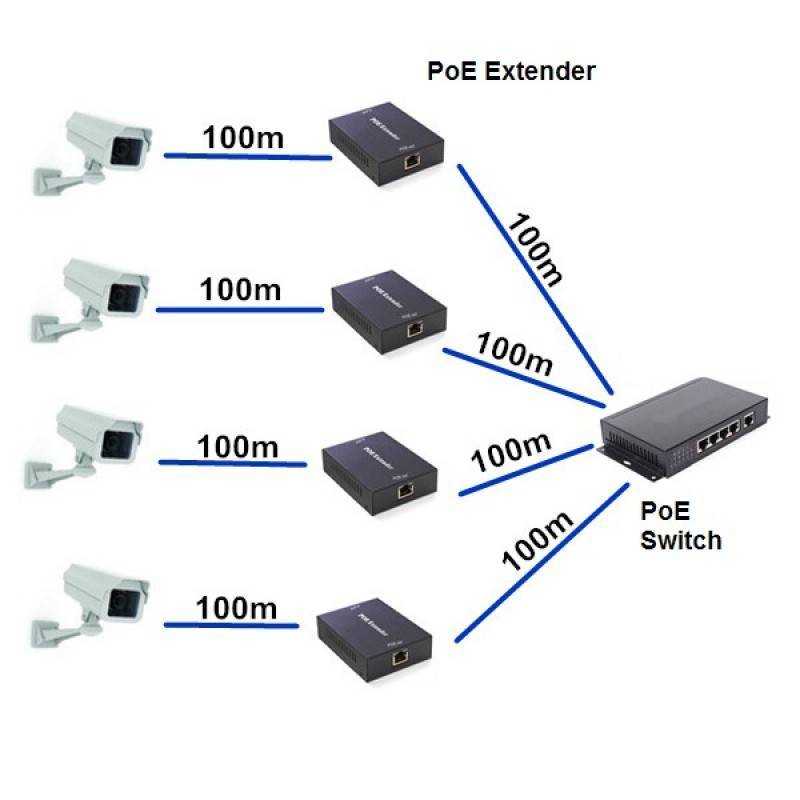

Стандарты 802.3af и 802.3at определяют длину кабеля витой пары для PoE как 100 м. Однако на практике рекомендуемая максимальная длина кабеля не должна превышать 75 м.

О том, как выбрать кабель витая пара для дома, можно прочитать здесь: https://stroilenta.ru/vitaya-para-utp/

Распределение контактов в кабеле POE. Как обжать кабель POE.

Если с обеих сторон сети установлены устройства, работающие в стандарте 802.3af/802.3at, расположение выводов не имеет значения, поскольку энергопотребляющее устройство может работать в обоих стандартах

Однако при подключении устройств с разными стандартами это может быть важно

Прямой обжим

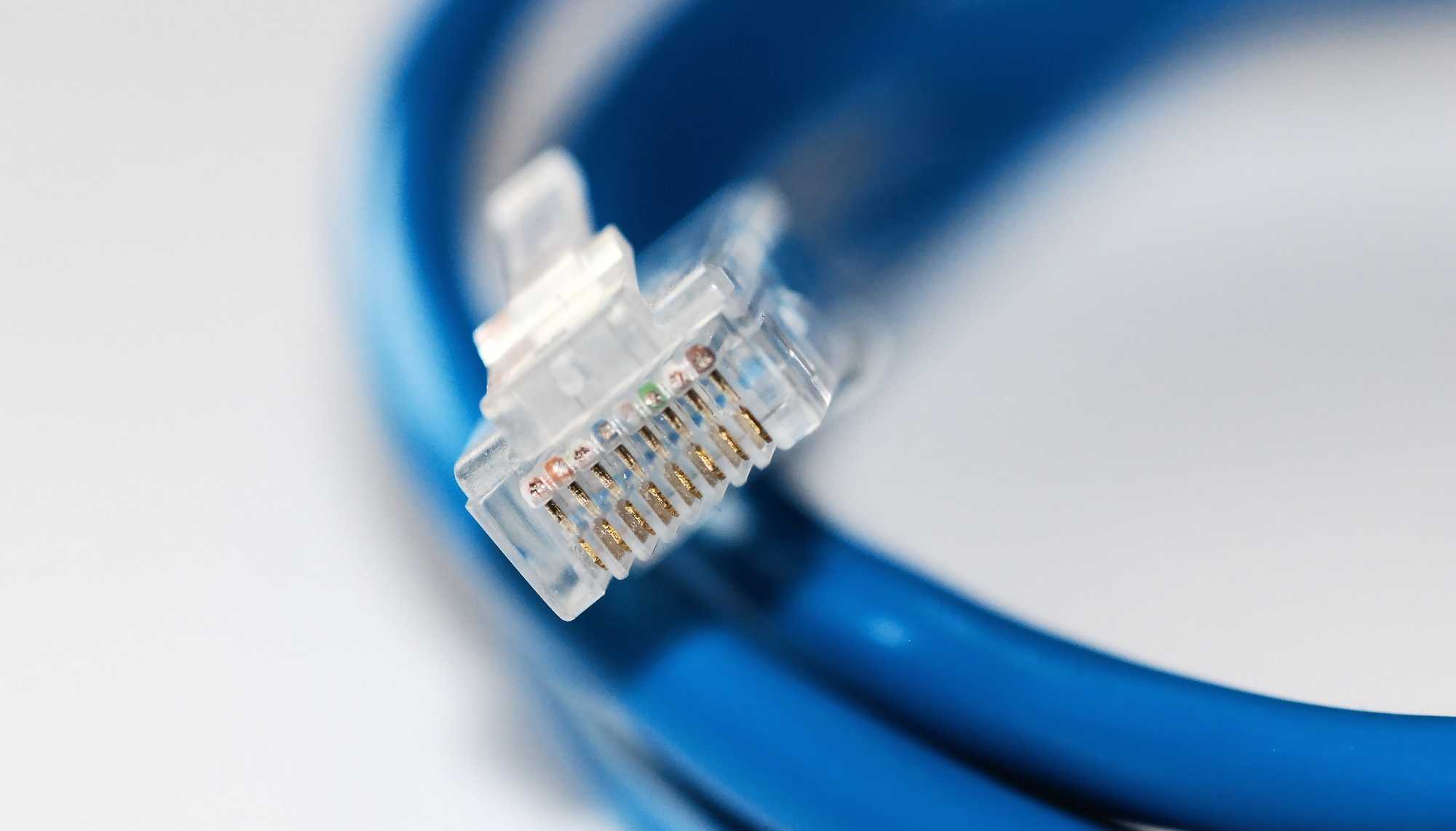

Прямой обжим кабеля витой пары к разъему RJ45 568В.

Привет всем, сегодня мы рассмотрим все возможные технологии PoE. Давайте начнем с вопроса – что это вообще такое? Power-over-Ethernet (декодирование) – это технология, появившаяся в местах, где невозможно обеспечить выделенную розетку для оборудования. Он часто используется в IP-телефонии и камерах видеонаблюдения. Питание поступает по обычному кабелю Ethernet и подается через специальный порт PoE на коммутаторе или маршрутизаторе.
