Какое сопротивление должно быть у тэна водонагревателя

Проверка предохранительного клапана водонагревателя

Предохранительный клапан – важная деталь в работе водонагревателя.

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

Проверить работоспособность предохранительного клапана можно следующим образом:

Сперва нужно включить водонагреватель и сделать так, чтобы кран подачи горячей воды не был открыт до того момента, пока вода не нагреется максимально. Если клапан работает исправно, то через него должна начать капать лишняя вода.
Если же вода не капает из клапана, то, скорее всего, он неисправен и его придется заменить.

Не стоит приступать к замене, не проверив кран горячей воды. Он не должен подтекать, так как лишняя вода может подтекать именно через него, поэтому и клапан не будет работать.

Клапан может не сработать в том случае, если термостат установлен неправильно, а именно на неполный нагрев воды, а также в том случае, если из водонагревателя производится забор воды, что снижает в нем давление.

Проверка тэна, терморегулятора, узо, предохранительного клапана водонагревателя на исправность
Знать величину сопротивления необходимо, чтобы сравнить с ней результаты, полученные при тестировании.

Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!

Сняв ее, включите на тестере режим измерения сопротивления в Омах , установите селектор на 200 Ом и присоедините концы тестера к клеммам водонагревательного элемента. Если же вам что-то непонятно, пишите мне!

Как определить исправность ТЭНа? Типичные неисправности

Элемент устанавливается в бак стиралки для нагрева воды. Машинка выполняет три основные функции: заливает, греет и сливает воду. В процессе на загрязнения воздействуют несколько факторов:

Белье обрабатывается моющим средством.
Подвергается термическим и механическим воздействиям.

В результате высокая температура, порошок и крутящийся барабан, помогают удалять грязь и доставать из бака чистые вещи. Стоит исключить один элемент, как стирка перестанет быть столь эффективной.

Убедиться в неисправности ТЭНа без прибора — тестера, можно по внешним признакам:

После 20 минут стирки стекло люка холодное.
На вещах остаются следы порошка, гранулы плохо растворяются.
У белья появляется неприятный затхлый запах.

Что влияет на работоспособность ТЭНа? Это качество водопроводной воды и стабильность напряжения в сети. Если ваша вода содержит много солей магния и калия, рекомендуется устанавливать фильтры. Иначе при нагревании соли откладываются на спирали. Со временем накипь каменеет, нарушает теплообмен и деталь сгорает.

Вот какие неполадки характерны для элемента:

Пробой на корпус. Опасная неполадка, которая может привести к поражению электрическим током. Изоляция корпуса нарушена, и нагреватель пробивает. В современных моделях СМА встроена система безопасности, которая выводит код ошибки на дисплей.
Обрыв. Случается при резком скачке напряжения в сети. Машинка может зависать на этапе нагрева либо совсем не запустить цикл.
Замыкание. При этом может выбивать автомат в помещении. Эксплуатировать технику дальше нельзя. Требуется ремонт.

Если вы заподозрили поломку нагревательной спирали, приступайте к диагностике мультиметром.

Как снять и прозвонить ТЭН?

Необходимо выяснить, с какой стороны расположен нагреватель. Осмотрите корпус стиралки. Большой задний люк наверняка скрывает за собой ТЕН. В публикации « Как заменить ТЭН в СМ » мы приводили пример размещения элемента в разных моделях.

Как только вы доберетесь до детали, отключите питающие провода от контактов. Для диагностики не обязательно демонтировать изделие.

Как проверить нагревательный элемент в стиральной машине тестером:

Рассчитайте сопротивление детали. У каждого производителя оно может отличаться. Для этого возьмите рабочее напряжение (220 В) и мощность (указана в мануале). К примеру, мощность составляет 1800 Вт. Сделайте расчет по формуле: R=220²/1800=26,8. Выходит, нормальное сопротивление ТЭНа должно составить 26,8 Ом.

Проверка работы ТЭНа стиральной машины мультиметром проводится так:

Установите тумблер на определение сопротивления.
Если на экране показались нормальные значения (около 26,8) значит, деталь исправна.
Цифра 1 на экране указывает на обрыв спирали. Ремонту изделие не подлежит, нужна только замена.
Значение 0 означает замыкание.

Теперь нужно проверить наличие пробоя на корпус.

Важно! Нарушение диэлектрика может привести к искрению и возгоранию машинки. Переключите тумблер тестера в режим зуммера

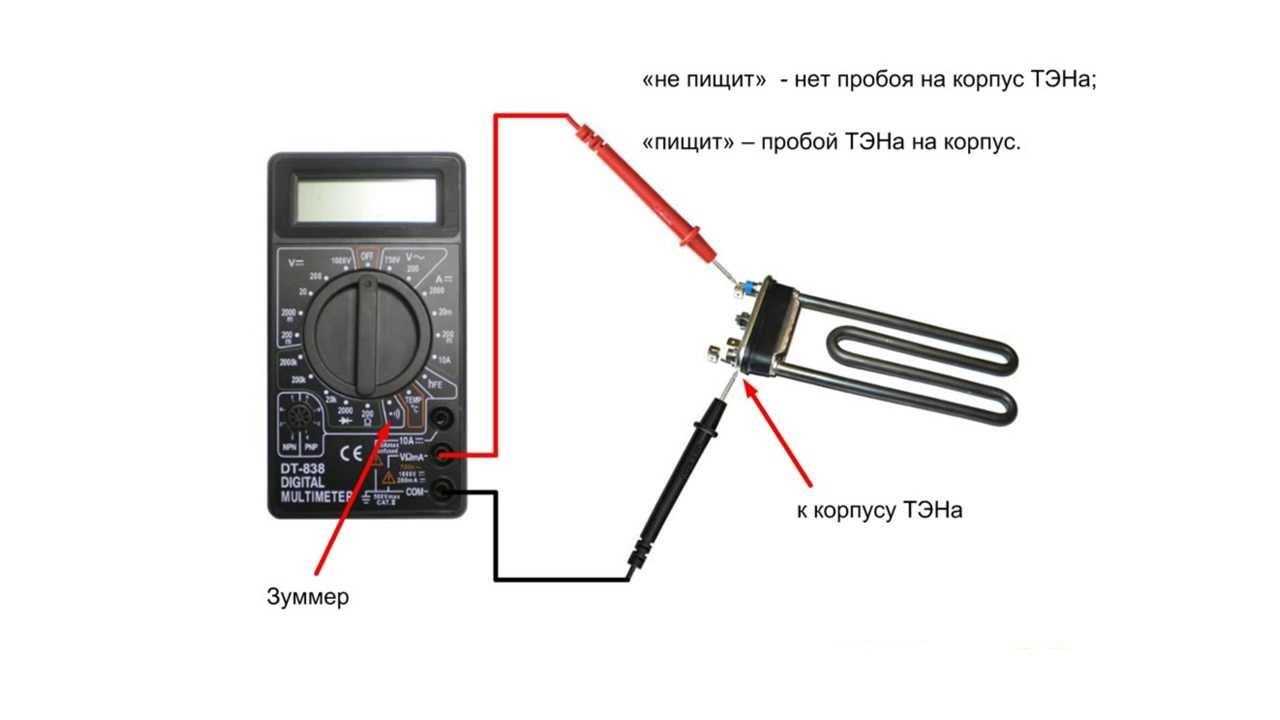

Один щуп приложите к контакту, а другой к заземлению

Писк зуммера означает пробой. Нагреватель заменяется в обязательном порядке

Один щуп приложите к контакту, а другой к заземлению. Писк зуммера означает пробой. Нагреватель заменяется в обязательном порядке

Переключите тумблер тестера в режим зуммера. Один щуп приложите к контакту, а другой к заземлению. Писк зуммера означает пробой. Нагреватель заменяется в обязательном порядке.

При замене детали запомните схему подключения ТЭНа. В процессе разборки можно фотографировать этапы работ. Вот подробное видео проверки:

Если вы не имеете под рукой мультиметра, тогда лучше обратиться к мастеру. Без прибора провести диагностику не удастся.

Как проверить ТЭН мультиметром самостоятельно

Основной поломкой бытовой техники считается выход из строя нагревательного элемента. Если стиральная машина не греет воду при стирке или не нагревается спираль утюга, тогда тэн нужно прозвонить с помощью мультиметра. В этой статье мы представили вашему вниманию информацию о том, как проверить ТЭН мультиметром в домашних условиях.

Также в нашей статье вы найдете подробные картинки и видео, которые подробно объяснят каждый процесс. Если вам будет интересно, тогда можете прочесть про то, как правильно слить воду с бойлера.

Как проверить ТЭН

Сначала необходимо рассмотреть, как выполняется прозвонка нагревательного элемента. Чтобы вам было понятно мы постарались углубиться в практические моменты. Проверить ТЭН можно по следующей схеме:

Перед проведением проверки, вам необходимо постараться рассчитать сопротивление. Для выполнения расчета можно использовать формулу R=U2/P. В этой формуле U будет означать напряжение в вашей статье. Показатель P – это номинальная мощность ТЭНа, которые можно найти в паспорте прибора.
Перед проведением проверки устройство обязательно необходимо отключить от питания. Только после этого можно приступать к выполнению проверки.

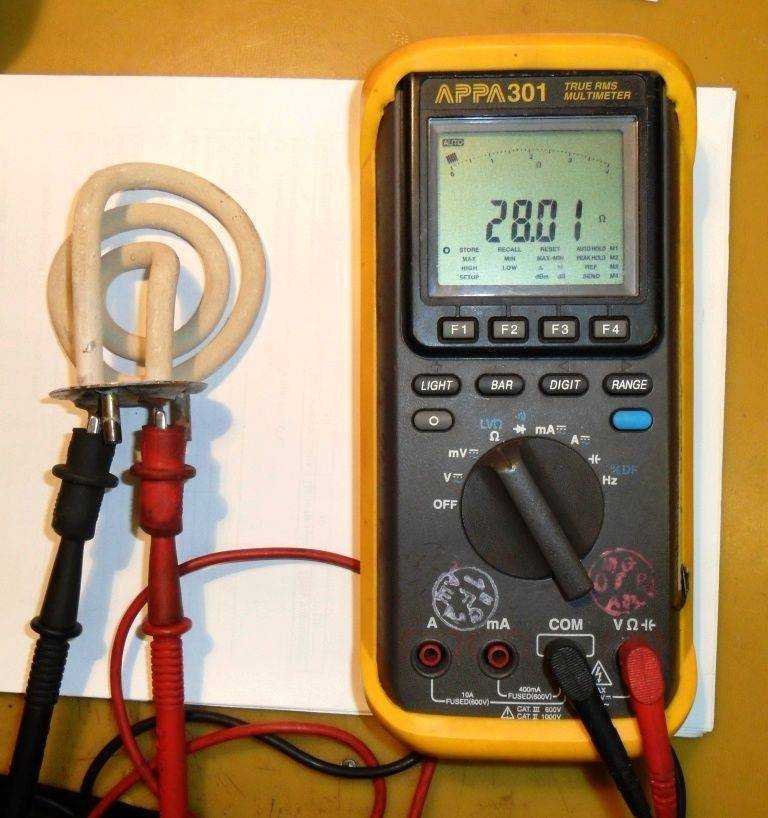

Теперь включите мультиметр в режиме проверки сопротивления.

Если вы не умеете использовать мультиметр, тогда не переживайте. На нашем сайте уже есть информация о том, как правильно использовать мультиметр. Если вы щупами дотронетесь до вывода, тогда можете столкнуться со следующими ситуациями:

Если значение на вашем экране будет примерно таким же, как и на картинке, тогда это означает что ТЭН работоспособный.
Если отображается «0», тогда это означает, что необходимо выполнить замену устройства.
Показатель «1» будет означать, что во время проверки произошел обрыв сети.

Также с помощью мультиметра, вам необходимо проверить ТЭН на пробой. Для подобной работы устройство необходимо перевести в режим зуммера. Одним щупов вам необходимо дотронуться до вывода, а вторым до нагревательного элемента. На фото ниже вы можете увидеть, как правильно проверить ТЭН на пробой.

Важно знать! Если зуммер запищит, тогда необходимо выполнять замену детали. При необходимости вы также можете выполнить проверку на сопротивление изоляции

Сделать это просто и для этого вам необходимо перевести устройство в диапазон «500 В»

Нормальное сопротивление будет иметь показатель в 0.5 Мом. Подробную информацию о том, как проверить ТЭН мегаомметром и мультиметром можно увидеть на видео ниже:

Сделать это просто и для этого вам необходимо перевести устройство в диапазон «500 В». Нормальное сопротивление будет иметь показатель в 0.5 Мом. Подробную информацию о том, как проверить ТЭН мегаомметром и мультиметром можно увидеть на видео ниже:

При необходимости вы также можете выполнить проверку на сопротивление изоляции. Сделать это просто и для этого вам необходимо перевести устройство в диапазон «500 В». Нормальное сопротивление будет иметь показатель в 0.5 Мом. Подробную информацию о том, как проверить ТЭН мегаомметром и мультиметром можно увидеть на видео ниже:

Перед проведением проверки проведите визуальный осмотр. Для этого очистите устройство от накипи, а затем выполните прозвонку элемента. Если вы обнаружите визуальные повреждения, тогда следует выполнить замену устройства.

Проверить нагреватель на обрыв также можно с помощью контрольной лампы электрика. Если лампочка будет гореть, тогда обрыв отсутствует. Сделать подобную лампу можно из подручных материалов и у нас есть статья, как сделать контрольку своими руками. Это все способы проверки устройства.

В некоторых ситуациях вы также можете проверить устройство и без мультиметра. Ниже вы также можете найти видео, которые позволяют понять о том, как проверить ТЭН в стиральной машине, бойлере или посудомоечной машине.

Видеоуроки

Если бойлер не греет воду, тогда необходимо проверить ТЭН водонагревателя по следующей инструкции:

Если у вас появилась необходимость прозвонить ТЭН стиральной машины, тогда следует перейти к изучению инструкции ниже:

Чтобы вы могли проверить утюг мулььтиметром нужно разобрать корпус устройства и дотронуться до его выводов:

Если вы не знаете, как прозвонить чайник, тогда инструкцию можно увидеть ниже:

Как видите, выполнить проверку достаточно просто. Видео, которые мы предоставили вашему вниманию помогут все сделать правильно. Надеемся, что информация была полезной и информативной.

Как определяется показатель сопротивления ТЭНа

Для проверки элемента мало знать, как и какими приборами это выполняется. Необходимо владеть информацией о значении его сопротивления. Для начала рекомендуется вычислить данную величину. Для этого понадобятся следующие сведения:

Напряжение, подающееся на водонагревательный элемент. Как правило, данный показатель (U) равняется 220 В. Такое напряжение присутствует в бытовой электрической сети наших квартир.
Показатель мощности нагревателя – Р. Определяется он легко, следует только посмотреть инструкцию по эксплуатации. Второй вариант – мощность ТЭНа можно уточнить в интернете по модели машинки.

Имея все необходимые сведения, определяем сопротивление R, пользуясь специальной формулой R=U²/P. Полученный показатель сопротивления образуется в нагревателе во время работы. Если ТЭН исправен, то полученная формулой цифра появится на экране мультиметра.

Как прозвонить ТЭН на обрыв или короткое замыкание

Следующим важным этапом испытания работоспособности ТЭНа, является его прозвонка, для выявления двух основных неисправностей:

1. Обрыв нагревателя – токопроводящей нити, стержня или спирали внутри корпуса;

2. Короткое замыкание между его клеммами;

Пошаговая инструкция, которая поможет вам прозвонить ТЭН включает следующие действия:

1. Электроприбор отключается от сети;

2. Разбирается для доступа к контактам ТЭНа;

3. Отключаются питающие провода от нагревателя;

4. На мультиметре выбирается режим прозвонки, щупы устанавливаются в соответствующие разъемы «COM» и «VMa»;

5. Касаемся щупами выходных шпилек электронагревателя, каждый своей шпильки;

6. Возможные результаты:

— Нет сигнала – внутренний токопроводящий нагревающийся стержень, спираль или нить повреждены;

— Есть сигнал – ТЭН не поврежден, но всё еще возможно КЗ между его контактами, об этом обычно говорят близкие к нулю показатели на экране, в любом случае рекомендуется проверить сопротивление;

Если при прозвонке на дисплее будет «1» и звука зуеммера не последует – устройство повреждено, разрушен, разорван токопроводящий элемент. Именно он нагревается при включении. Чинить его нецелесообразно, обычно он просто меняется на новый.

Если же цепь прозванивается, сигнал идёт, а на дисплей отражает показатели отличные от «1» значит она целая.

Но радоваться рано, всё еще есть вероятность, что трубчатый электронагреватель неисправен, необходимо определить один из основных его показателей – внутреннее электрическое сопротивление.

Проверка тэна водонагревателя

Трубчатый электронагревательный элемент можно проверить разными способами.

Проверка тэна водонагревателя без тестера

Проводят визуальный осмотр. Деталь вынимают, смотрят есть ли на ней накипь или какие-либо повреждения. При диагностике тэна от известкового налета, ржавчины, грязи очищают места, куда крепят щупы мультимера. Скопившиеся отложения можно устранить, подержав нагреватель 5-6 часов в растворе лимонной кислоты. Если элемент сильно загрязнен или контакты резьбовых клемм недостаточно зафиксированы, они подгорят. Зачищают металл в местах подсоединения щупов. Нужно уметь правильно снимать неисправный тэн и устанавливать новый.

Использование мультиметра

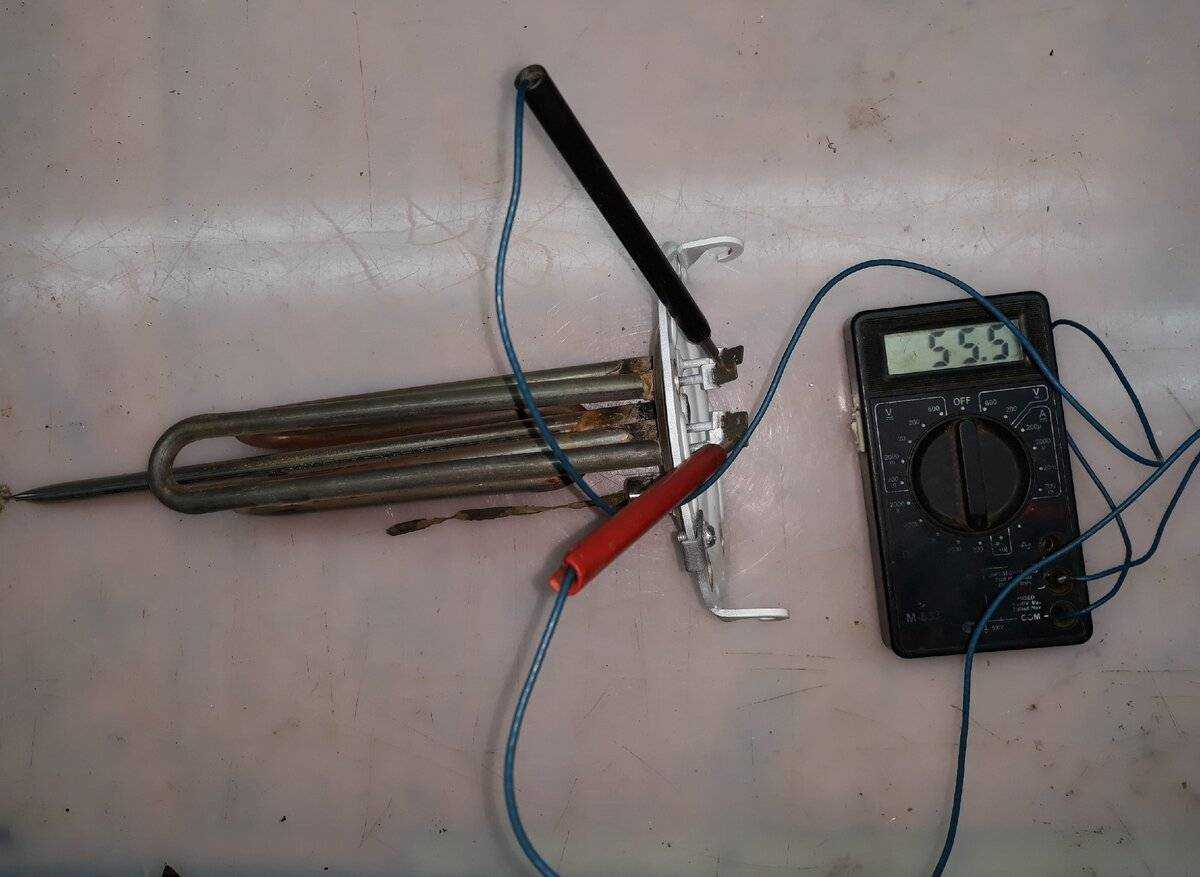

Перед тем как мультиметром проверить тэн водонагревателя на исправность, надо в техническом паспорте посмотреть номинальное значение его мощности. Прежде чем начать тестирование из розетки вытаскивают вилку. Надо, чтобы к выводам электронагревателя можно было подступиться. Иногда удобнее работать с полностью извлеченным тэном. От него отсоединяют провода. Смотрят нет ли на нем каких-либо повреждений, выпуклостей и трещин. Тестер переключают в режим измерения сопротивления. Имеющийся на нем регулятор, ставят на 200 Ом. Щупы мультиметра подсоединяют к выводным контактам электронагревателя.

После того как водонагреватель проверят мультиметром, проверяют корпус на пробой, переведя тестер в режим просмотра зуммера. Один щуп подсоединяют к корпусу либо клемме заземления, другой – тэну. Если прибор подает звуки, притрагиваться к включенному водонагревателю нельзя.

При абсолютно исправной технике на экране появится значение сопротивления, которое заранее рассчитывают по формуле R=U*U/P.

В ней U – постоянная величина равная 220 вольтам. P – мощность бойлера, указанная в инструкции по эксплуатации. Ее можно найти на наклейке, приклеенной на обратной стороне или в нижней части прибора.

Если трубчатый электронагреватель не имеет никаких повреждений, стоит проверить линию электрического питания техники и провод.

Поломка терморегулятора приводит к тому, что тэн отключается раньше, и вода не нагревается до положенной температуры. Для тестирования регулятора его извлекают, все провода отсоединяют. Мультиметр ставят на режим прозванивания, к каждой из клемм прикасаются щупами. Если контакт есть, работоспособность проверяют тестером с подсоединенными клеммами, опуская стержень регулятора в максимально горячую воду. Как только будет достигнут предельный нагрев, должен раздастся своеобразный щелчок, который укажет на то, что термодатчик регулятора разомкнул контакты цепи. Вода остынет, и он восстановит электросхему. Контакты реле замкнутся, о чем можно будет судить по опять раздавшемуся щелчку. Если такое произойдет, значит терморегулятор находится в исправном состоянии.

Мультиметром проверяют мощность тэна

Прозвон с помощью мегомметра

При утечке тока на корпус оборудования прозвонить можно только мегомметром – прибором, который измеряет сопротивление изоляции. С его помощью можно убедиться в том, что изоляционный материал еще целый, в также произвести точные замеры. Со временем изоляция стареет, утечка тока увеличивается. Это грозит серьезными последствиями. Мегомметр выставляют на 500 В. Одну клемму подключают к контакту нагревательного элемента, другую – к корпусу. Если прибор показывает выше 0.5 МОм, водонагреватель рабочий.

Авометром

Авометр – это комбинированный измерительный прибор, предназначенный для измерения постоянного тока, напряжения и сопротивления. Для проверки исправности тэна с помощью авометра бойлер отключают от сети. Снимают защитную крышку. Отсоединяют провода, которые идут к нагревательному элементу. Клеммы тэна присоединяют к прибору, записывают показания, сверяют их с тем, которые указаны в техпаспорте.

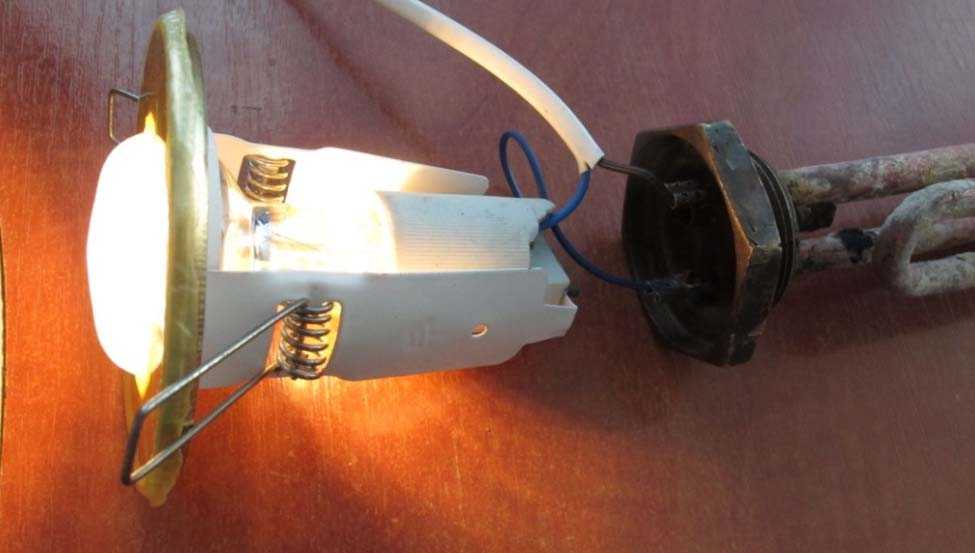

Проверка контрольной лампочкой

Если нет тестера можно воспользоваться контрольной лампой. К одному контакту подсоединяют ноль от сети, другому – фазу, пропущенную через провод лампочки. Если она загорится, обрыва нет, цепь исправна.

Для проверки можно использовать контрольную лампочку

Общие принципы проверки исправности ТЭНа с помощью мультиметра

Прозвонку ТЭНа мультиметром, независимо от типа оборудования, в котором он установлен, можно проводить после того , как будет рассчитано на нем сопротивление и мощность. Эти величины взаимосвязаны. Первый показатель определяют по паспортным данным оборудования. Его знать необходимо, чтобы правильно выставить диапазон тестирования по сопротивлению. После точного определения сопротивления ТЭНа, определяют его фактическую мощность и насколько она соответствует паспортным данным.

Проверка сопротивления ТЭН

Устанавливают мощность нагревателя. Ее можно посмотреть в паспорте оборудования. Напряжение для домашней сети обычно 220 В. После этого можно определить силу тока по простой формуле:

І=Р:U, А.

По Закону Ома можно найти сопротивление:

R=U/І, Ом.

Пример определения сопротивления для популярных по мощности ТЭНов. Для этого предварительно замерив сопротивление по мультиметру:

1000 Вт — 48.4 Ом; 1500 Вт — 32.27 Ом; 2000 Вт — 24.2 Ом; 2500 Вт — 19.36 Ом.

Как замерить мощность ТЭНа мультиметром

Далее измерив сопротивления на ТЭНах мультиметром можно определить фактическую мощность, сопоставить ее с паспортными показателями и определив возможность таких нагревателей обеспечить нужную температуру нагрева и возможную опасность перегрева спиралей.

Р=U2/R, Вт

Примеры расчета фактической мощности ТЭНа по измеренному сопротивлению мультиметром: 49 Ом, фактическая мощность 987 Вт, что ниже нормативной 1000 Вт, оборудование будет дольше нагревать среду;

25 Ом, фактическая мощность 1760 Вт против 1500 Вт, перегрев элемента на 17.3 %; 20 Ом, фактическая мощность 2200 Вт против 2000 Вт, перегрев элемента на 11.0 %; 15 Ом, фактическая мощность 2933 ВТ против 2500 Вт, перегрев элемента на 17.3 %

Стандартная проверка ТЭНа мультиметром

Для всех моделей нагревательного оборудования существует общая методика проверки ТЭНов мультиметром. Сюда входит обязательные мероприятия по технике безопасности при работе с электрооборудованием. Перед началом работ все бытовые устройства должны быть отключены от электросети с визуальным разрывом. Например, вилка питающего провода должна быть вынута из розетки.

Стандартная проверка больше всего применима, когда выполняется тестирование на исправность ТЭНа водонагревателя. При ее проведении потребуется отключить питающие проводники от разъемов ТЭНа.

После этого мультиметр включают в режиме омметра. Для мощности греющих узлов до 2.5 кВт достаточный предел 200 Ом. Далее щупами измерителя прикасаются к клеммам ТЭНа. По полученным данным анализируют состояние греющих элементов:

сопротивление соответствует расчетному показателю — трубчатый элемент работоспособен;
сопротивление равное 0 Ом — это внутреннее замыкание элемента, необходима замена;
сопротивление 1 Ом, обрыв спиральной нити, необходима замена.

Пробой ТЭНа на корпус

Это явление относится к аварийному и создает опасность поражения электротоком человека, при касании его к корпусу, и даже при использовании горячей водой из бойлера и котла . Особенно опасно это явление, если поврежденное электрооборудование не имеет надежной линии заземления.

Для того, чтобы проверить исправность, мультиметр переводят в прозвоночный режим «зуммер». Первый щуп измерителя подключается к выводу ТЭНа, второй к корпусу. Допускается выполнять соединение его с заземляющей клеммой элемента.

При обнаружении пробоя будет звучать зуммер. Владельцу оборудования предстоит обязательная замена ТЭНа и контроль работоспособности защитного заземления.

Технология проверки ТЭНов мультиметром для различного нагревательного оборудования

При том, что существуют общие подходы для тестирования ТЭНов, во многих нагревательных устройствах существуют свои отличия, вызванные конструкцией и условиями работы.

С какой целью производится проверка?

Самая хрупкая деталь с ограниченным сроком службы – это тэн. На него постоянно воздействует вода, в которой присутствуют примеси. На спираль отрицательно влияет нестабильность напряжения, из-за чего она раскаляется, обрывается. Есть поломки, не требующие замены трубчатого электронагревателя. Он остается рабочим, просто его надо почистить. В других случаях следует прибегать к использованию специальных приборов.

Целью проверки является выявление неисправности термостата (терморегулятора). Водонагреватели могут быть оснащены капиллярным, стержневым или электронным терморегулятором. Последний самый современный. Для лучшего функционирования он взаимодействует с защитным реле. При отсутствии работоспособности терморегулятор не может поддерживать нормальную работу спирали, которая перегревается и плавится. Обнаружить эту поломку непросто. Надо время от времени проверять как работает датчик.

Большое количество водонагревателей оснащены магниевым анодом, задача которого защитить нагревательный элемент от воздействия неблагоприятных факторов. Рано или поздно анод истончается и вместе с тэном перестает выполнять свои функции. Следует провести проверку, чтобы узнать причину.

Проверку проводят для обнаружения причины неисправности водонагревателя

Как узнать пробой на корпус

Пробой на корпус проверяется только с помощью мегометра на 1000 Вольт. Проверку производить следует в водогрейных установках в холодном состоянии, предварительно наполненными водой.

Щупы ставятся на фазный и заземление, либо на саму часть корпуса без лакового покрытия. Значение не должно меняться с «1» ( что означает бесконечность). Это будет значить что не проходят даже мили токи утечки.

Также, если были срабатывания УЗО во время работы водонагревателя, то это также указывает на токи утечки — обязательно менять ТЭН. Советуем всегда ставить на ванную комнату УЗО, и на каждый такой опасный объект.

Для проверки групп ТЭН. Нужно отсоединить нулевые провода от секций шин и произвести проверку всей секции. В дальнейшем в секции, в которой выявили неисправность, разъединить фазные и нулевые проводники и производят проверку каждой ТЭНы.

Очень надеюсь, что статья вам помогла и была полезной!

Возможные неисправности

Наиболее распространенные причины выхода из строя электрообогревателей – неисправность тэн:

Накипь может вывести тэн из строя.

Перегорание расположенной внутри тэн накаливающей нити.
Замыкание накаливающего провода на корпус электронагревателя, что может привести к поражению электрическим током.
Образование большого слоя накипи на его поверхности. Накипь, образовавшаяся на поверхности, препятствует процессу теплоотдачи. Это мешает нагреву воды в бойлере и приводит к перегреву и перегоранию тэн, вследствие чего необходим ремонт водонагревателя.

Чтобы проверить их исправность, нужны элементарные знания по электротехнике, электроизмерительные приборы и инструмент.

Для выполнения проверки и ремонта могут понадобиться:

тестер (омметр) или цифровой мультиметр;
контрольная лампа;
мегомметр (по возможности);
пассатижи;
отвертки (крестовая и плоская).

Как проверить тэн водонагревателя
