Нихром и фехраль: характеристика сплавов и их различия

Работа с материалом

Как гнуть пенополистирол

У пенополистирола продольное расположение волокон, поэтому гнется он по разному вдоль и поперк.

С обратной стороны тупым карандашом (или любым другим подобным инструментом) несильно продавливается материал на 0,3-0,5мм вдоль сгиба — чем чаще, тем лучше: экспериментально замечено при радиусе изгиба 15 — 20 мм «пороздки» делаются через 5 — 6мм, при радиусе в 10 — 12мм шаг уменьшают до 3 — 4мм. Потом по оправке пенополистирол гнется при помощи фена; предварительно нагретый над печкой; по теплой трубе.

Другая вариация вышеизложенного способа:

1. используется простая сборка из ножовочных полотен, так чтобы полотна были сложены по принципу «голова-ноги» (также можно использовать любые проставки между полотнами); устанавливается глубина пропила и расстояние между рабочими полотнами; сжимается любым способом
2. данным инструментом продавливается либо подпиливается пластину пенополистирола
3. поверхность материала обклеивается пищевой фольгой
4. на оправке материл гнется при помощи утюга, аккуратно проглаживая фольгу. При этом температура должна быть такой, что бы наружный слой пенополистирола под фольгой размягчался и растягивался. При этом внутренняя сторона пластины сожмется по пропилам.

Как клеить пенополистирол

Клеить пенополистирол следует нейтральными клеями, не разъедающими сам материал.

Применяемые клеи для работы с пенополистиролом:

• UHU Por
• UHU Kraft
• Taifun
• Titan-SM
• ПВА
• Регент
• Уран клей
• Nacet
• ЭДП
• Эпоксидная смола
• Монтажная пена

Следует также учесть требование к клею — соответствие свойств клеевого шва свойствам склеиваемого материала. Есть только один способ клеить пенопласт без влияния получившегося шва на обрабатываемость. Это монтажная пена. Она имеет те же характеристики и очень хорошо клеит, причём даже при высокой влажности. В данном случае, влага является катализатором. Аналогичные свойства имеют и вспенивающиеся полиуретановые клеи для дерева.

> Ссылки

• Polystyrene на сайте Wikipedia (англ.)
• Depron — голландская фирма — родоначальник XPS
• Пеноплэкс — производитель теплоизоляционных материалов

Где можно взять нихромовую проволоку?

Существует несколько вариантов, как и где можно приобрести изделие из нихрома.

На сегодняшний день практически в каждом населенном пункте существует справочная по товарам и услугам. Обратившись к ней, можно получить от оператора информацию, какая организация торгует нихромом и ее контактные телефоны. Такую информацию можно узнать и в Интернете. Однако в этой ситуации шансы приобрести нормальный товар практически равен нулю

, потому что если кто и возьмется доставить материал, то это будет всего лишь полтора-два метра. Организации в основном специализируются на оптовых продажах. Но уточнить все-таки стоит.

Если такое изделие продается в другом городе, то можно воспользоваться . Однако этот вариант предусматривает доплату

за пересылку. Можно проволоку приобрести в специализированных магазинах. Это могут быть «Радиодетали», «Умелые руки» и другие подобные павильоны. Продавцы таких частных магазинов, торгующие различными запчастями, друг друга знают очень хорошо. Поэтому, если у такого «частника» в наличии нет нихромовой проволоки, он может подсказать, где ее приобрести. Между прочим, найти ее можно в обыкновенном хозяйственном магазине. Спирали для электрических плит изготовлены из нихрома.

Ни один населенный пункт не может обойтись без наличия базара, где можно приобрести все что угодно. Самое главное – это тщательно обойти весь рынок и даже можно поспрашивать продавцов. Можно и наткнуться на такое изделие из нихрома.

Чтобы найти такую проволоку, следует где-нибудь отыскать старый прибор

, например, лабораторный реостат. Сам по себе он не представляет никакой ценности, однако на нем намотано небольшое количество нихрома.

Нихромовая проволока является высококачественным пластичным изделием благодаря своим замечательным техническим характеристикам. Купить или достать ее любым другим способом хоть и трудно, но возможно. Нужно лишь проявить инициативу и попробовать все вышеуказанные способы.

Для этого понадобится нихромовая проволока. Удельное сопротивление проволоки из нихрома марки Х20Н80 приведено в таблице. Для фигурной резки используется терморезак из куска нихромовой проволоки.

Нихромовая проволока X20H80 применяется для изготовления спирали при самостоятельной перемотке атомайзера. Следовательно, чтобы получить одно и то же значение, в случае с тонкой нихромовой проволокой потребуется сделать меньше витков. Однако для использования на повышенной мощности рекомендуется использовать более толстую нихромовую проволоку либо 2 тонкие нити, сплетенные «косичкой».

Проволоку из нихрома используют для изготовления резаков, лобзиков, паяльников, станков для резки пенопласта, полистирола и т.д. Из них методом вытягивания получают проволоку. Нихромовую продукцию используют в местах, требующих качественного металла. Крепятся концы нихромовой проволоки за пружины, одетые на винты М4. Сами винты закручены в металлические стойки, запрессованные в основание станка.

Прежде, чем закручивать в стойку винт, у его головки была проточена канавка, чтобы нихромовая проволока при регулировке не могла произвольно перемещаться, а занимала требуемое положение. Для исключения провисания нихромовой проволоки из-за удлинения при нагреве, она закреплена к винтам через пружины. После подготовки всех крепежных деталей можно закреплять нихромовую проволоку. Нихромовая проволока по внешнему виду мало чем отличается от стальной проволоки, но сделана она из сплава хрома и никеля.

Однако в отличие от стальной или медной проволоки, нихромовая проволока имеет большее удельное сопротивление и выдерживает, сохраняя, высокую механическую прочность температуру нагрева до 1200˚С.

Надо отметить, что для разогрева нихромовой проволоки станка для резки пенопласта подойдет источник электропитания как переменного тока, так и постоянного. Вынуть вилку из сети и подключить провода, идущие от нихромовой нити к клеммам «Нагрузка». Вставить вилку сетевого шнура в розетку и индикатором фазы проверить отсутствие фазы на нихромовой проволоке. Разобравшись с фазой, можно, медленно поворачивая ручку ЛАТРа подать напряжение на нихромовую проволоку.

В этой схеме, благодаря развязывающему понижающему трансформатору, нихромовая спираль гальванически не связана с электрической сетью и поэтому безопасна для эксплуатации. Ведь при резке пенопласта на приспособлении регулировать температуру нагрева нихромовой проволоки не нужно. Температура подбирается один раз при настройке станка.

Особенности сплавов

Максимальные рабочие температуры сплавов нихром и фехраль

Нихром Х20Н80 до 1200 градусов Цельсия.

Нихром Х15Н60 до 1125 градусов Цельсия.

Нихром ХН20ЮС до 1100 градусов Цельсия.

Нихром ХН70Ю до 1200 градусов Цельсия.

Фехраль Х23Ю5Т до 1400 градусов Цельсия Удельное сопротивление нихрома и фехрали

Проволока нихромовая более 3 мм марка Х20Н80 – 1.12 Ом*мм/м.

Проволока нихромовая более 3 мм марка Х15Н60 – 1.13 Ом*мм/м.

Проволока нихромовая более 3 мм марка ХН20ЮС – 1.02 Ом*мм/м.

Проволока нихромовая более 3 мм марка ХН70Ю – 1.30 Ом*мм/м.

Проволока фехралевая более 3 мм марка Х23Ю5Т – 1.39 Ом*мм/м.

Таким образом, наиболее часто нихром и фехраль используются для изготовления электронагревательных элементов печей для всех отраслей промышленности, бытовых приборов и аппаратов теплового действия.

Нихром – это сплав хрома и никеля, характеризующийся термостойкостью, устойчивостью к коррозии, пластичностью и прочностью. Нихромовая проволока широко используется, в частности ее применяют в реостатах, узлах сопротивления, резисторах и иных электронагревательных приборах.

Проволока из этого пластичного материала оптимально в себе сочетает неломкость, стойкость к агрессивной среде, высокую температуру плавления и большой предел текучести.

Нихромовая проволока довольно-таки легко скручивается в спирали, используемые впоследствии для элемента нагрева. Нашей компанией представлен большой выбор нихромовой проволоки.

Поэтому следует определиться, для чего она необходима. Если нихром будет применяться для нагревательных приборов, значит следует выбирать проволоку с буквой Н в маркировке, для элементов сопротивления – соответственно с буквой С, а если в трубчатых электронагревателях – то с обозначением ТЭН.

Нихромовая проволока считается довольно-таки дорогостоящей, однако если учесть такие свойства нихрома, как долговечность, прочность и высокая надежность, то цена того стоит.

Конструктивные особенности и принцип действия

Даже несмотря на то, что станки существуют в самых различных модификациях, принцип действия у всех них в общих чертах один и тот же. Накаленная до высокой температуры кромка проходит через слой пенопласта в требуемом направлении наподобие горячего ножа через масло. В качестве такой кромки в большинстве случаев используется леска. В самых простых моделях имеется всего одна такая нагревающаяся нить, в то время как в более продвинутых приборов их может быть сразу несколько (до шести струн).

В качестве примера: станок СРП, который также используется для резки описываемого материала, оснащается струнами длиной свыше 2-х метров, а за один заход сможет разрезать порядка 12 пог. метров материала.

Как резать пенопласт нихромовой проволокой? — Станки, сварка, металлообработка

При строительных и отделочных работах возникает вопрос, чем осуществить резку пенопласта так, чтобы он не крошился. Для этого используют специальные инструменты и приемы, которые выбираются на основании размеров пенопластовой плиты. Такие резаки можно приобрести в магазине или изготовить самостоятельно. Чтобы сделать инструмент своими руками, не потребуются специальные знания или навыки.

Станок с нихромовой струной для резки пенопласта своими руками

Народные умельцы, изобретатели и рационализаторы никогда не переводились в нашей стране.

Многие из этих увлеченных людей хотели бы знать, где продается нихромовая проволока, где взять в домашних условиях этот материал? Чем же она привлекательна для современных Кулибиных и доморощенных самоделкиных? Проволоку из нихрома используют для изготовления резаков, лобзиков, паяльников, станков для резки пенопласта, полистирола и т.д. Широкое распространение материал получил и в сфере промышленного производства.

Что такое нихром и в чем его ценность

Нихром – это особый сплав с повышенной концентрацией хрома и никеля. В состав входит также железо, алюминий, кремний, марганец и другие химические элементы, сочетание которых наделяет металл уникальными характеристиками.

Лобзик с нагреваемой струной – универсальный инструмент для использования в быту

Свойства сплава на основе никеля и хрома

Самые распространённые сплавы на основе нихрома – ферронихром и феррохромаль (фехраль). Из них методом вытягивания получают проволоку. Качество при ее производстве регламентируется действующими государственными отраслевыми стандартами.

На проволоку, обладающую хорошим электрическим сопротивлением, распространяются ГОСТы 8803-89 и 12766. Твердость и прочность металлу придает хром, пластичность – никель. На максимальную температуру нагрева влияет процент содержания в сплаве никеля.

Чем его больше, тем выше температура, которая может достигать 1000-1300 градусов.

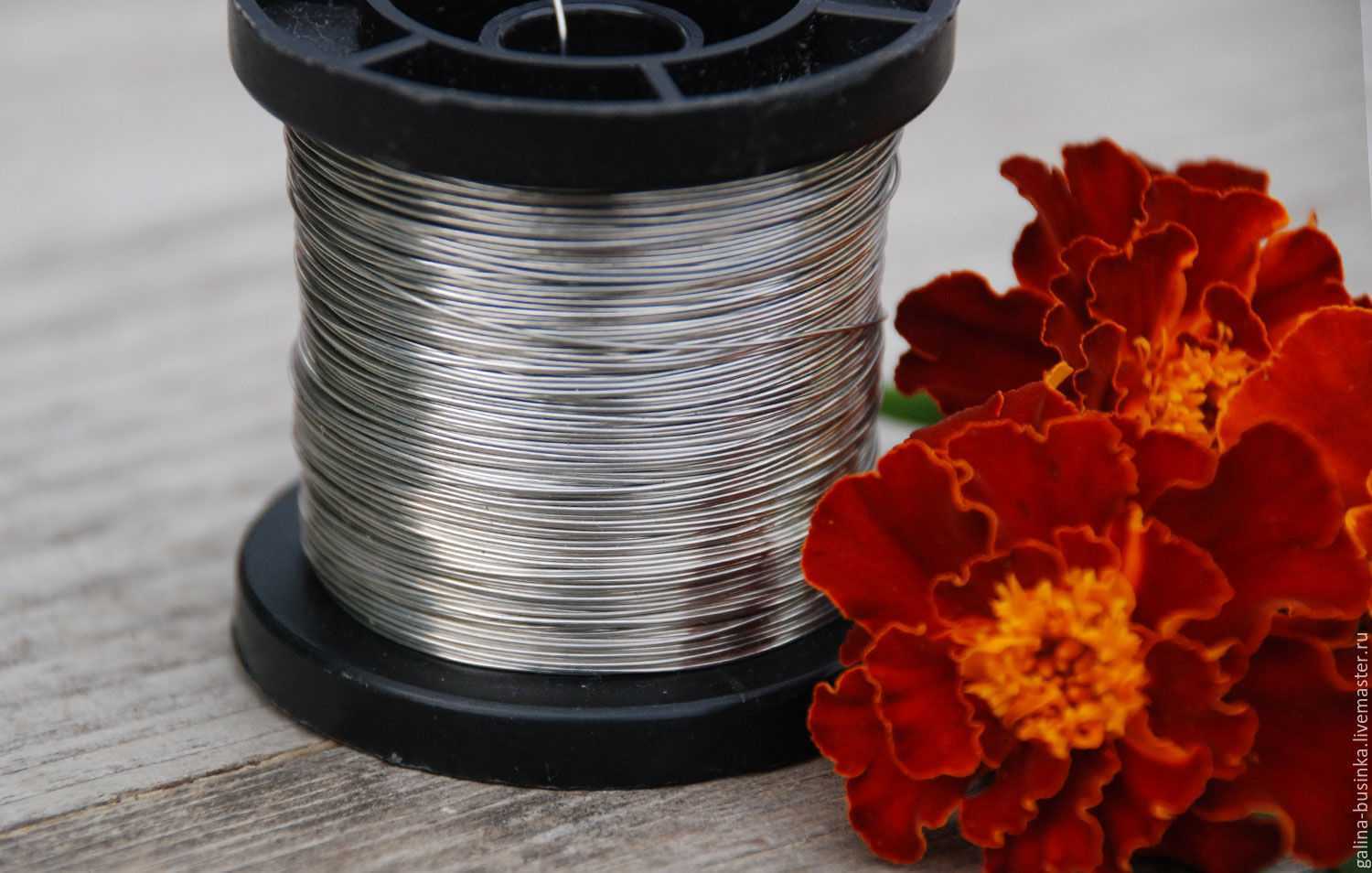

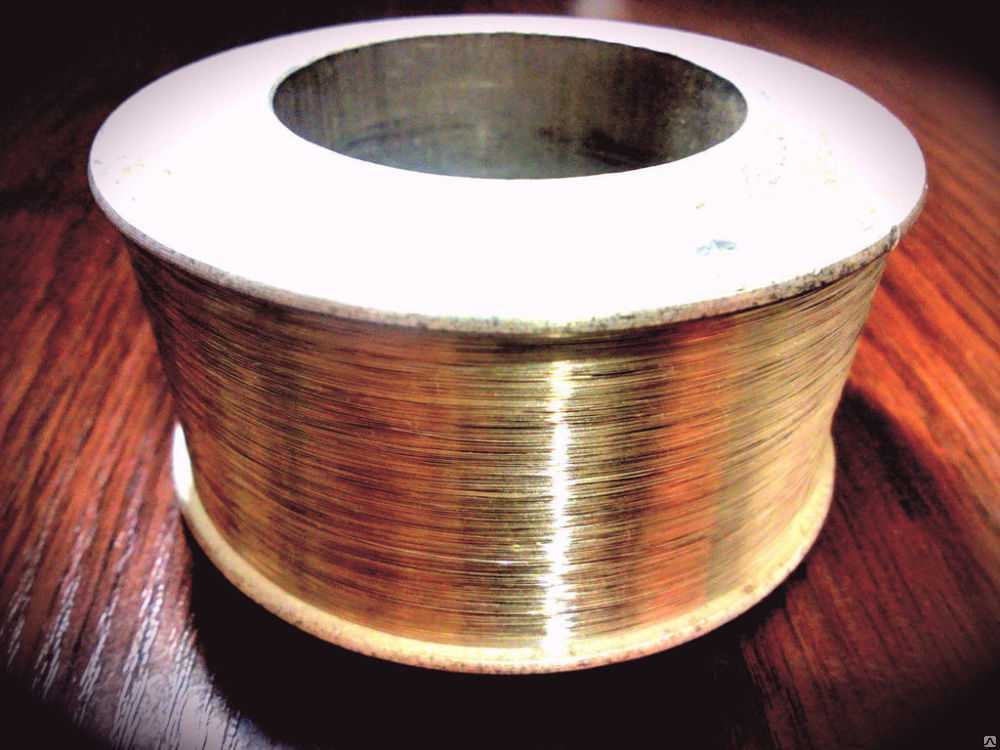

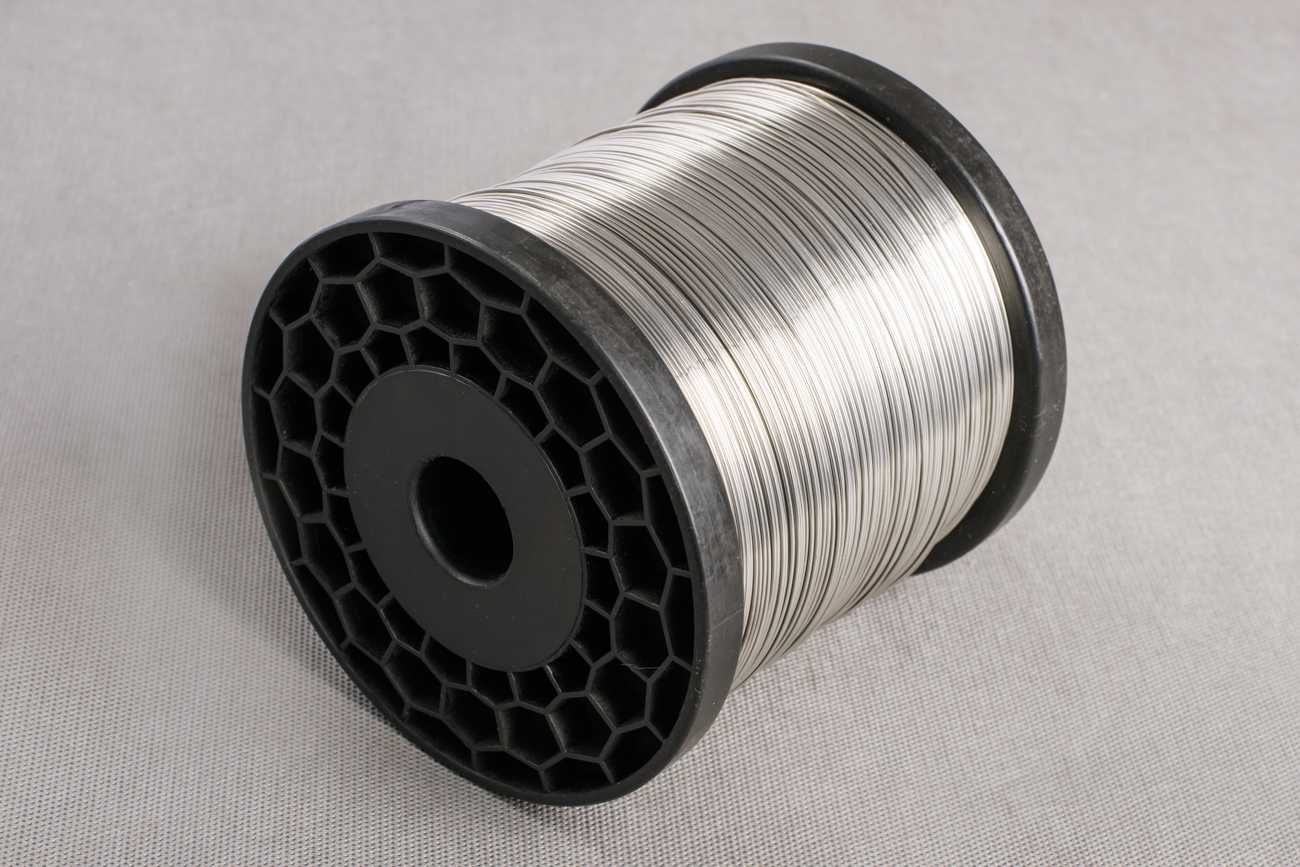

Готовая продукция поступает в продажу на катушках или в бухтах

Ценность сплава и изделий из него

Изделия из сплава никеля и хрома обладают повышенным сопротивлением электрическому току. Это означает, что для получения одинакового количества выделяемого тепла нихрома понадобится намного меньше, чем другого металла. Благодаря этому уменьшается вес и габариты приборов и приспособлений, в которых он используется.

Высокая сопротивляемость обеспечивается многочисленными параметрами, главным из которых является марка сырья, используемого для изготовления, а также толщина. Чем она толще, тем ниже сопротивление, от которого зависит уровень нагрева. Металл не сгорает, не деформируется, не теряет своих характеристик при воздействии высокой температуры.

К полезным свойствам сплава относится пластичность, позволяющая придавать проволоке нужную форму. Сечение может быть в виде круга, овала, квадрата и трапеции, диаметром от 0,1 до 1 мм. Ценность сплава еще и в том, что он, в отличие от большинства металлов, подверженных коррозии, не ржавеет, так как обладает антикоррозионной устойчивостью к агрессивным жидким и газообразным средам.

Преимущества изделий из сплава хрома и никеля

Основные преимущества проволоки из нихрома, благодаря которым она получила широкое распространение во многих сферах производства, востребована в среде изобретателей и домашних умельцев:

-высокая жаропрочность;

-антикоррозионная устойчивость;

-твердость, прочность и механическая устойчивость;

-эластичность;

-высокий уровень удельного электрического сопротивления;

Проволока из нихрома: описание и основные характеристики

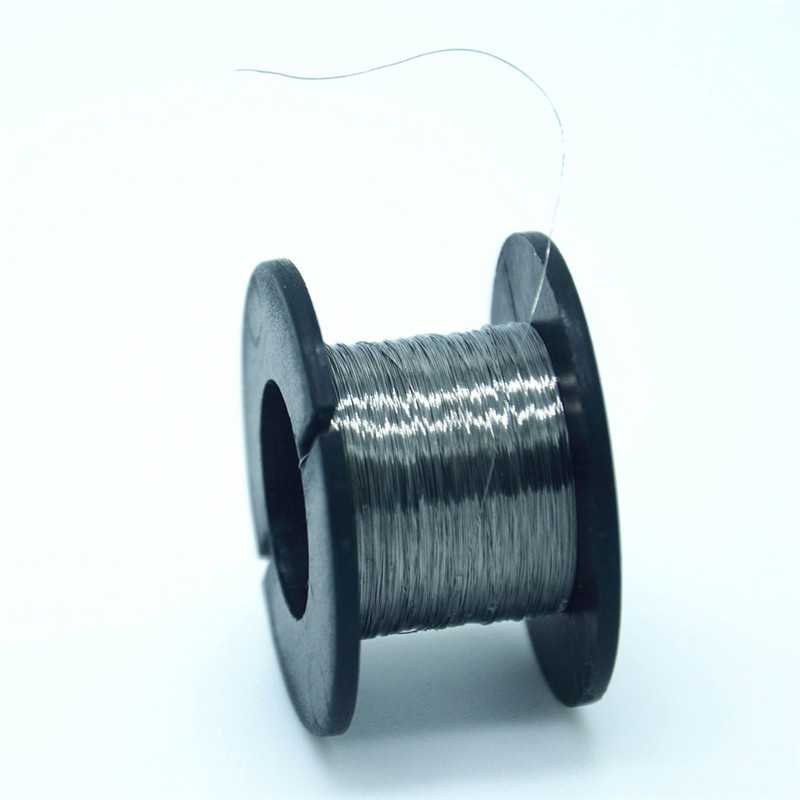

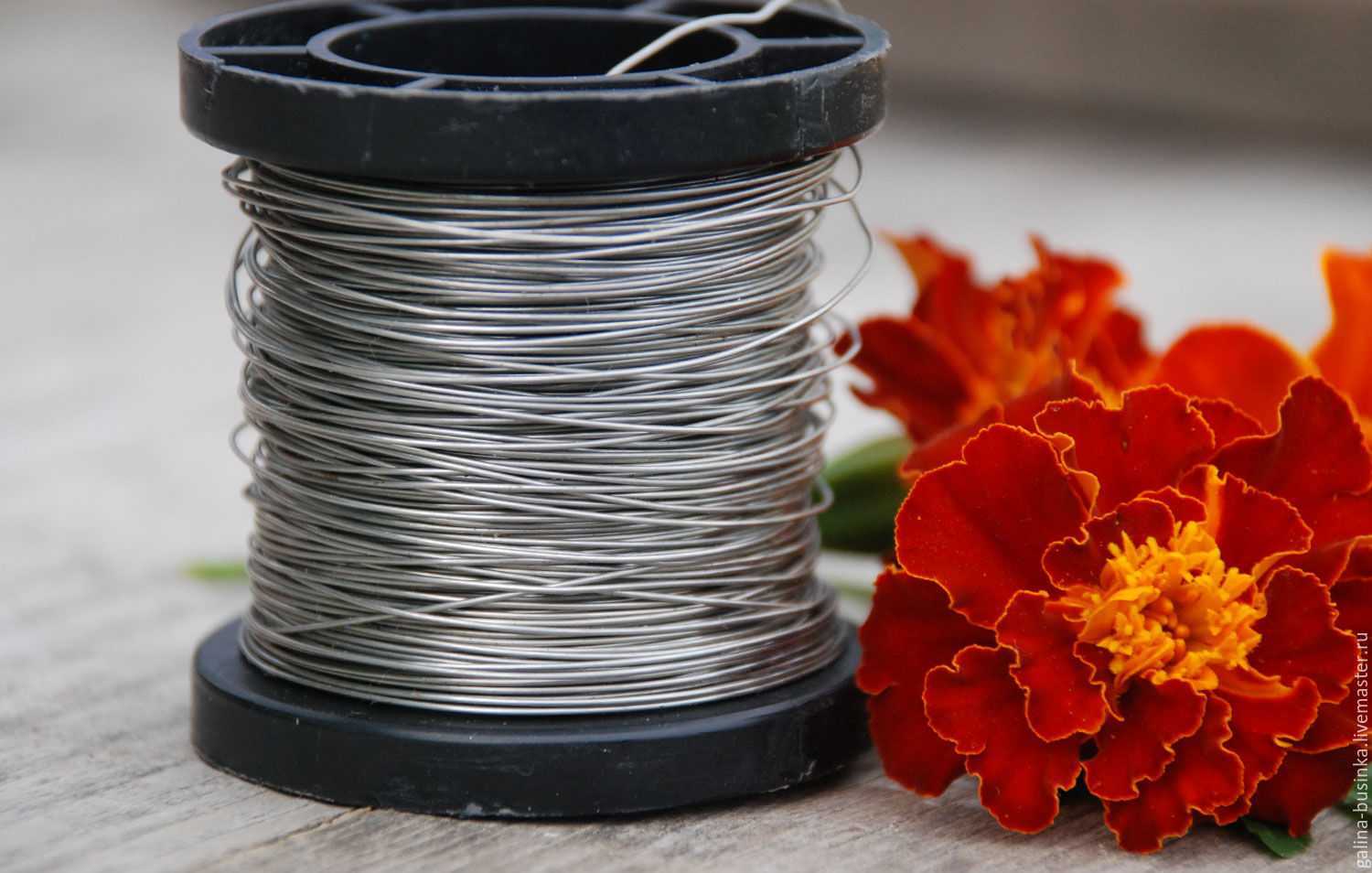

Нихромовая проволока представляет собой металлический шнур, который производят разной длинны, толщины (от доли миллиметра до нескольких сантиметров) и сечения: круглого, овального, квадратного или трапециевидного.

Самый распространённый вид сечения – это круглый, так как такая проволока имеет максимальное соотношение площади сечения к своему периметру. Вес изделия напрямую зависит от состава его сплава и диаметра самой проволоки.

Нихром имеет редкое сочетание свойств, делающих его просто исключительным сплавом, единственный аналог которого, фехраль, сильно уступает ему по всем показателям.

Жаропрочность данного материала может достигать до 1400 градусов Цельсия (двухкомпонентный сплав). Предельно допустимая температура воздействия зависит от состава сплава. Также данная проволока не изменяет своей формы под воздействием нагрева и не провисает.

Проволока из нихрома обладает высоким сопротивлением электрическому току, а значит этого металла потребуется значительно меньше, чем аналогичного без потери в количестве выделяемого тепла. Следовательно приборы, в которых используется нихромовая проволока, будут иметь меньшие габариты и вес.

Нихром не подвержен коррозии, устойчив к воздействию агрессивной среды, за счёт чего имеет почти неограниченный срок службы. Проволока из нихрома обладает хорошей пластичностью и отлично формуется, при этом имея высокие показатели прочности и твёрдости, не боится механического воздействия.

Состав сплава металла варьирует показатели этих характеристик. На фото представлены основные варианты намотки нихромовой проволоки.

Где найти проволоку из нихрома?

Самый простой способ найти проволоку из нихрома – обратиться в специальный магазин (вейп-шоп). Правда, нихромовая нить там стоит недешево, и за 1 метр придется выложить приличную сумму.

Есть и другие варианты, где можно найти проволоку из нихрома:

• радиорынки;
• паяльники;
• фены;
• обогреватель, изготовленный по типу вентилятора;
• электроплита с открытой спиралью;
• интернет.

Возможность обнаружить металл на радиорынке не слишком велика, в сравнении с паяльником (работающим или неисправным). Паяльное устройство можно обнаружить в гараже, или в магазине “Фикс Прайс”, где изделие стоит копейки. Чтобы найти искомое, устройство необходимо разобрать и вытащить оттуда проволоку. Как правило, нихромовая нить в паяльнике тонкая. Определить ее сечение поможет намотка в 10 витков на карандаш. Длина намотанной проволоки достигает до 2,5 м.

Варианты с феном и обогревателем обойдутся дороже. Тяжелее всего достать проволоку из электроплиты.

Чтобы не ходить на рынок, и не искать проволоку из нихрома в магазине, можно найти в интернете информацию о продаже металла, или вещей, его содержащих.

Кстати, никель в составе сплава влияет на цену проволоки.

Нихром 60 против нихрома 80

Когда был открыт нихром 80 , были предприняты усилия по снижению стоимости материала за счет уменьшения содержания никеля и хрома . Были испытаны несколько сплавов, и многие из них не прошли испытания. В последние годы усовершенствования в процессе плавления сплавов и более чистое сырье стимулировали производство материала нихрома 60 с долговечными свойствами, аналогичными или даже лучшими, чем у нихрома 80 для нескольких температурных пределов. Нихром 80 предпочтителен, когда материал должен подвергаться воздействию предельной температуры. Хотя в различных приложениях, нихром С можно успешно использовать, так как он дает возможность снизить стоимость.

Поскольку сплавы для нагревателей вытягиваются, прокатываются до сопротивления, пользователи обычно просят вытягивать сплав для получения такого же сопротивления в Ом на м, как у нихрома 80 . Поскольку у нихрома 60 более высокое удельное сопротивление, диаметр проволоки будет номинально больше, чтобы соответствовать этому. Это относится к температуре приложения, которая определяется удельной мощностью, которая будет уменьшена. Это снижение температуры небольшое, но правильное, так как срок службы обратно пропорционален температуре.

Нихром 60 не используется в промышленных печах из-за того, что себестоимость всей установки печи превышает стоимость нагревательных элементов, поэтому в печах используются нихром марок 80, 70/30 или 35/20 .

Как осуществляется резка пенопласта?

При строительных и отделочных работах возникает вопрос, чем осуществить резку пенопласта так, чтобы он не крошился. Для этого используют специальные инструменты и приемы, которые выбираются на основании размеров пенопластовой плиты. Такие резаки можно приобрести в магазине или изготовить самостоятельно. Чтобы сделать инструмент своими руками, не потребуются специальные знания или навыки.

Станок для резки пенопласта своими рукам

Станки для резки удобнее тем, что в них режущая нить зафиксирована и нужно двигать только пенопласт. Это позволяет повысить точность движений. При изготовлении понадобятся такие же инструменты и техника, как и в предыдущем случае.

Для начала нужно сделать столик, который представляет собой деревянное основание с небольшими ножками. Стол должен быть ровным и гладким, чтобы не допустить деформации пенопласта. Размеры основания выбираются произвольно. Перпендикулярно к столешнице прикручивается брусок, а к нему под углом 90° крепится деревянная перекладина. Затем необходимо усилить конструкцию перемычкой.

Угловой линейкой отмечается место, в которое будет уходить нить накаливания. Если поверхность достаточно ровная, это можно сделать с помощью отвеса. Для этого в торец вкручивается саморез с широкой шляпкой, а на него накручивается нить с грузом. В выбранном месте сверлится отверстие диаметром 6 мм. Чтобы струна не обжигала дерево, устанавливается пластина из текстолита или металла. Следует поставить материал заподлицо с поверхностью.

В отверстие продевается проволока, нижний конец которой надевается на саморез. Шуруп вкручивается рядом с отверстием. Длина спирали должна быть такой, чтобы при нагревании последняя становилась красной. Поскольку при высоких температурах проволока удлиняется, необходимо использовать компенсирующую пружину, чтобы избежать провисания. На верхний саморез насаживается пружина, а к ней крепится нихромовая нить.

К концам нити подсоединяется источник энергии, которым может служить аккумулятор с напряжением 11,7-12,4 В. Чтобы регулировать этот показатель, используют схему тиристорного регулятора. Регулятор можно взять от электрической болгарки. Также контролировать напряжение можно с помощью спирали на станке для резки пенополистирола.

Эта спираль устанавливается на деревянном бруске, к которому крепится верхний край нити накаливания. Соединяется с проволокой последовательно. Ее функция заключается в удлинении нихромовой нити и, соответственно, уменьшении напряжения. Достичь этого можно, меняя место подключения к нихромовой спирали. Чем меньше расстояние, тем сильнее греется нить и больше плавится пенопласт.

Если к станку подключается трансформатор, он должен иметь гальваническую развязку. При этом должен использоваться трансформатор с отводами.

Для плавных и ровных срезов нужно сделать направляющую рейку. Ее изготавливают из бруска или любого другого ровного материала.

С помощью такого несложного станка осуществляется резка пенопласта своими руками. Дополнительно можно сделать разные приспособления. Можно изготовить во время ремонта стусло своими руками или лоток, которые помогут ровно порезать материал под нужными углами.

Технология 3D-резки пенопласта

Пенополистирольную продукцию стали широко использовать в маркетинговых и декоративных целях. Из пенополистирола делают логотипы компаний, вырезают названия, различные фигурки, элементы декора и пр. Поэтому 3D-резка приобрела широкую популярность. Использование пенопласта позволяет сэкономить средства и в то же время получить качественный и долговечный продукт.

Объемная резка осуществляется на специальных станках. Они раскраивают материал с помощью длинных струн или лазера и позволяют придать пенопласту любую форму.

Фигурная резка пенопласта

Фигурная резка пенополистирола осуществляется на специальных станках. Некоторые из них оборудованы ЧПУ. При работе на станке толщина листов пенопласта не имеет значения. Однако для несложной резки можно использовать простой резак, сделанный своими руками.

Характеристики нихромовой проволоки

Проволока нихромовая.

Представленный сплав отличается наличием двух основных компонентов – никеля и хрома. В качестве присадочных элементов в состав нихрома могут также входить кремний, алюминий, марганец, железо, титан, цирконий. Количественное соотношение данных лигатур позволяет судить об определённом типе нихрома.

В настоящее время налажено производство двух марок проволок на основе сплавов: Х20Н80 и Х15Н60. Х20Н80 содержит порядка 70-75 % никеля, 20-25% хрома и 0,8-1% железа. Он обладает следующими свойствами:

• рабочая температура – 1250-1300 0 С;
• удельное сопротивление для проволоки диаметром свыше 3 мм. — 13 Ом*мм/м;
• плотность – 8,5 г/см 3 ;
• удельная теплоемкость – 0,44 кДж/кг·К.

Незначительное содержание железа в данном сплаве говорит о его низких магнитных свойствах. Это положительно сказывается на его коррозионной устойчивости и износостойкости.

Х15Н60 также характеризуется преобладанием никеля – 60-65% и хрома – 15-18%. Представленный сплав заметно уступает своему аналогу по основным техническим показателям.

• рабочая температура – 1000-1100 0 С;
• удельное сопротивление для проволоки диаметром свыше 3 мм. — 12 Ом*мм/м;
• плотность – 8,0-8,5 г/см 3 ;
• удельная теплоемкость – 0,46 кДж/кг·К.

Благодаря большему содержанию железа, концентрация которого может достигать 3%, данный вид нихрома наделён магнитной восприимчивостью, что не позволяет говорить о высокой коррозионной стойкости сплава. Тем не менее, благодаря низкой плотности нихромовой проволоки, выполненной из данного сплава, становится возможным производить образцы с меньшим сечением, отличающиеся большей пластичностью.

Ферронихром отличается высокой механической прочностью и не уступает более легированным сплавам по жаропрочности при эксплуатации в условиях агрессивных сред.

Устройство самодельного станка для резки пенопласта

В устройство самодельного станка для резки пенопласта в домашних условиях входят следующие основные элементы:

1. Шнур питания для подключения электрических цепей станка к бытовой сети переменного напряжения.

2. Трансформатор, который можно установить как непосредственно на столешнице самодельного станка для резки пенопласта, так и опустить на пол или закрепить скобами под столом устройства.

На лицевой панели с двух клемм силового понижающего трансформатора снимается напряжение, которое с помощью двух монтажных проводов (3) подается на нихромовую нить накала (9), натянутую примерно посредине столешницы.

Если провод потянуть на краю столешницы самодельного устройства, то заход разрезаемого листа пенопласта под раскаленный нихром может получиться с перекосом.

Судя по количеству выходных гнезд, напряжение для нагрева нити накала самодельного станка для резки пенопласта можно ступенчато регулировать.

Выходных разъемов или клемм на лицевой панели понижающего напряжение самодельного устройства может быть всего две. Но в этом случае должна быть ручка плавной регулировки напряжения.

Обычно плавными регуляторами проходящего по электрической цепи тока служат различные, намотанные термостойким проводом потенциометры.

Красным цветом на станке для резки пенопласта в домашних условиях показан участок нихромовой проволоки (9), который в этой схеме будет нагреваться. Этот же участок при резке пенопласта является рабочим.

Под цифрой 4 изображена столешница станка для резки пенопласта. Можно для самодельного стола приспособить древесноволокнистую плиту.

5 — один из изоляторов — роликов. Стойки в процессы работы устройства будут нагреваться, поэтому желательно использовать стеклянные или керамические изоляторы.

Под цифрой 6 показан второй ролик и алюминиевая петля, закрепленная в его пазу. Сквозь петлю пропущен нихромовый провод. Это место в увеличенном виде показано в левом верхнем углу рисунка.

Регулируя изгиб петли (вверх-вниз) тоже можно в небольших пределах выровнять над поверхностью стола положение нити накала. Благодаря чему, толщина отрезанного листа после прогона его вдоль поверхности самодельного станка для резки пенопласта по всей площади получится одинаковой.

Одновременным подъемом или опусканием изоляторов над столешницей станка для резки пенопласта в домашних условиях (выкручивая или закручивая гайки на болте) можно регулировать толщину отрезаемых листов.

Гирькой 7 регулируется натяг нагретой нити накала 9. Опущенная к грузу проволока нагреваться почти не будет, так как через нее не будет проходить ток.

8. Приготовленный для резки на станке лист толстого пенопласта.

Как резать пенопласт при помощи сварочного инвертора

У многих загородных жителей есть сварочный аппарат. Сворочнику везде найдётся применение. Поставить забор. Собрать самодельный станок. Подварить сломавшийся инструмент. А если использовать его, как источник питания для терморезака по пенополистиролу? Как думаете, рабочая идея?

alexxxxx Пользователь FORUMHOUSE

Взяв за основу инвертор, я собрал станок для резки пенопласта. На сварочном инверторе есть регулятор силы тока. С его помощью можно легко подобрать нужное значение для резака.

Идея вызвала повышенный интерес у пользователей портала.

Моргмаел Пользователь FORUMHOUSE

Я резал пенопласт с помощью сварочника. Для наглядности, снял видео.

Не каждый сварочный инвертор годится для этой роли. Функции HOT START (горячий старт) и ANTISTICK (функция, автоматически снижающая сварочный ток при залипании электрода, что предотвращает его прокаливание) могут помешать инверторному сварочному аппарату работать, как обычный БП станка для резки пенопласта.

Моргмаел

Я пробовал прицепить к другому сварочнику сопротивление чуть больше, чем нихромовая нить. Он сразу скинул ток, т.к. сработал антистик.

Конструкция станка

Основанием приспособления для резки пенопласта послужил лист ДСП (древесно-стружечной плиты). Размер плиты нужно брать исходя из ширины пластин пенопласта, которые планируется разрезать. Я использовал дверку от мебели размером 40×60 см. При таком размере основания можно будет разрезать пластины пенопласта шириной до 50 см. Основание можно сделать из листа фанеры, широкой доски, закрепить струну резки непосредственно на рабочем столе или верстаке.

Натягивать нихромовую струну между двумя гвоздями предел лени домашнего мастера, поэтому я реализовал простейшую конструкцию, обеспечивающую надежную фиксацию и плавную регулировку высоты расположения струны в процессе резки над поверхностью основания станка.

Крепятся концы нихромовой проволоки за пружины, одетые на винты М4. Сами винты закручены в металлические стойки, запрессованные в основание станка. При толщине основания 18 мм, я подобрал металлическую стойку длиной 28 мм, из расчета, чтобы при полном вкручивании винт не выходил за пределы нижней стороны основания, а при максимально выкрученном состоянии обеспечивал толщину нарезки пенопласта 50 мм. Если потребуется нарезать листы пенопласта или поролона большей толщины, то достаточно будет заменить винты более длинными.

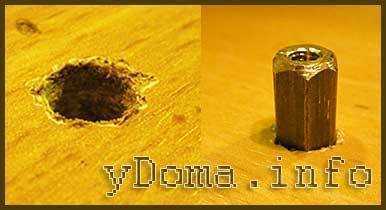

Чтобы запрессовать стойку в основание, сначала в нем просверливается отверстие, диаметром на 0,5 мм меньше, чем внешний диаметр стойки. Для того, чтобы стойки легко можно было забить молотком в основание, острые кромки с торцов были сняты на наждачной колонке.

Прежде, чем закручивать в стойку винт, у его головки была проточена канавка, чтобы нихромовая проволока при регулировке не могла произвольно перемещаться, а занимала требуемое положение.

Чтобы проточить в винте канавку, сначала его резьбу нужно защитить от деформации, надев пластиковую трубку или обернуть плотной бумагой. Затем зажать в патроне дрели, включить дрель и приложить узкий надфиль. Через минуту канавка будет готова.

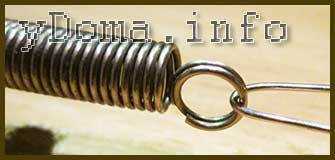

Для исключения провисания нихромовой проволоки из-за удлинения при нагреве, она закреплена к винтам через пружины.

Подходящей оказалась пружина от компьютерного монитора, используемая для натяжения заземляющих проводников на кинескопе. Пружина была длиннее, чем требовалось, пришлось сделать из нее две, для каждой стороны крепления проволоки.

После подготовки всех крепежных деталей можно закреплять нихромовую проволоку. Так как ток при работе потребляется значительный, около 10 А, то для надежного контакта токоподводящего провода с нихромовой проволокой я применил способ крепления скруткой с обжатием. Толщину медного провода при токе 10 А необходимо брать сечением не менее 1,45 мм2. провода для подключения нихромовой проволоки можно из таблицы. В моем распоряжении имелся провод сечением около 1 мм2. Поэтому пришлось каждый из проводов сделать из двух сечением 1 мм2, соединенных параллельно.

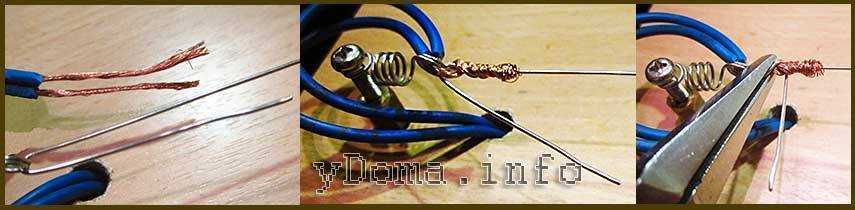

После снятия изоляции с концов проводов на длину около 20 мм, медные проводники навиваются на струну нихромовой проволочки в месте ее крепления к пружине. Затем, удерживая нихромовую проволочку за петлю плоскогубцами, сделанная обвивка медного провода овивается свободным концом нихромовой в противоположную сторону.

Такой способ соединения токоподводящего медного провода с нихромовым проводом обеспечит большую площадь их контакта и исключит сильный нагрев в месте соединения при работе станка для резки пенопласта. Это подтвердила практика, после продолжительной резки пенопласта, полихлорвиниловая оболочка токоподводящего провода не оплавилась, медный провод в зоне соединения не изменил своего цвета.

Для возможности регулировки толщины резки пенопласта на приспособлении, отвод токоподводящих проводников сделан с петлей. Чтобы провода не мешали при работе, они пропущены через отверстия в основании и закреплены на обратной его стороне скобками. По углам основания прибиты такие же скобки в качестве ножек.

Токоподводящие провода резака, чтобы не запутывались, свиты между собой. На концах проводов для подключения к источнику питания, запаяны накидные клеммы.

Заключение

Выбирая продукцию из нихрома, необходимо учитывать данные о химическом составе интересующего товара, его электропроводность и сопротивление, физические характеристики диаметра, сечение, длину и т. д

Важно также поинтересоваться документацией соответствия. Кроме того, нужно уметь визуально отличать сплав от его, так сказать, «конкурентов». Правильность выбора материала является залогом надежности электротехники

Правильность выбора материала является залогом надежности электротехники.

Очень простое устройство для изготовления спирали накаливания из нихромовой проволоки, его можно сделать всего за пять минут. С помощью такого приспособлением, еще в Советские времена, на нашем производстве было изготовлено тысячи спиралей для отопительных “козлов” и кипятильников. Хотя нихромовая проволока из-за никеля в составе очень дорогая, но халяву еще никто не отменял и поэтому приспособа может быть кому-то пригодиться.

Видео работы приспособы

Внешний вид получаемой спирали.

Пункт 1. Подготовимся.

Что нам для этого понадобится:

Для начала надо раздобыть нихромовую проволоку, только после этого все остальное. • Брусок деревянный, примерно 100х5х5 см.• Рейка деревянная, примерно 100х4х1 см.• Гвозди мелкие 20-30 мм. 4-5 шт.• Саморезы 3 шт.• Пруток-кругляк длиной 120 см., его диаметр в зависимости от необходимого намоточного диаметра спирали (Д =4-10 мм.)

• Дрель и сверло Д = 4-5 мм.• Две струбцины.• Ножовка по металлу или болгарка с тонким диском.• Отвертка, молоток.

Сверху, на большой брусок накладываем тонкую рейку, смещаем ее на одну из сторон, чтобы получился внутренний угол, размерами примерно 1х1 см., туда будет закладываться пруток.

Пункт 3. Работа устройства.

Возьмем нихромовую проволоку расчетной длины и сечения.

Начинаем намотку, направление вращения должно быть таким, чтобы проволока уходила на верх прутка, а не под низ, тогда пруток будет сам прижиматься к бруску не пытаясь” убежать”.

Электрический паяльник – это ручной инструмент, предназначенный для скрепления между собой деталей посредством мягких припоев, путем разогрева припоя до жидкого состояния и заполнения ним зазора между спаиваемыми деталями.
