Как делается утепление чердачного перекрытия минватой по деревянным балкам и железобетонным плитам?

Требования к утеплению чердака

Утепление пола чердака дома, его качество, существенно влияет не только на теплопотери, но и на долговечность стропильной системы и покрытия кровли. Водяные пары из внутренних теплых помещений интенсивно диффундируют на чердак, но, как известно, чтобы утеплитель обеспечил расчетную эффективность теплоизоляции он должен быть сухим. Поэтому его защищают от увлажнения парами теплого воздуха, уложив с «теплой» стороны паронепроницаемый материал.

Хорошая паро- и теплоизоляция помимо теплозащиты способствуют повышению долговечности кровельной конструкции. Действительно, водяные пары при отсутствии пароизоляции проникают через перекрытие в чердачное помещение, конденсируют со стороны чердака на поверхности покрытия кровли и стекают на стропила. В результате металлические покрытия и детали корродируют, разрушаются деревянные стропила и кровельный пирог.

Теплоизоляционные свойства конструкции снижаются также вследствие нарушения герметичности пароизоляционного слоя.

Осушить слой и удалить влагу из чердачного пространства помогает его вентиляция через продухи: коньковые, карнизные, а также щелевые, и слуховые окна. Для обеспечения оптимальной интенсивности вентиляции суммарная площадь вентотверстий должна составлять порядка 0,2–0,5% чердачного перекрытия.

Грамотно проведенные работы препятствует интенсивному образованию сосулек на крыше. Ведь как появляются сосульки? Если оно плохо изолировано, тепло, пройдя через него, начинает подогревать кровлю, растапливая лежащий на ней снег. Образовавшаяся вода, стекая по кровле вниз, замерзает и превращается в сосульки.

Утепление чердачного пола практически всегда проводят не со стороны жилого помещения, а – пола чердака. Выполняют несколькими способами. Выбор технологии зависит от конструктивного решения строения и использованного утеплителя.

Необходимость утепления потолка

Стандарты прописывают организацию теплоизоляции помещения пошагово, по мере строительства. Крышная часть зачастую проблемна в этом плане. Именно там обнаруживают продувания, утечки драгоценного тепла.

В вопросе утепления обращаются к факту изобретения знакомых всем по картинкам из детства «треугольных» крыш. Форма со скатами функциональна. При выпадении снега покров удерживался на поверхности, служил природным утеплителем. Чердачное помещение пребывало в холоде (если не отсутствовало), зато остальные части здания не ощущали проблем с отоплением, сохранением уюта и тепла.

Сейчас хозяева пытаются задействовать максимум жилищной территории. Подобное стремление не зазорно, напротив – похвально. Чердак используют как мансарду или жилую комнату, то есть отапливаемое помещение. Снежные покровы на крышах под скат тают, дом становится уязвим для ветра.

Мансарда чердачная

Без природного утеплителя в виде снега требуется организация потолочного утепления. Функциональность чердака не сходит на нет, так как монтаж материалов-утеплителей осуществляется под полом.

Теплопотери минеральной ваты – 300 миллиметров

Берём в руки уже включенный тепловизионный прибор, обращаемся к кинооператору с просьбой навести фокус на цветной экран. Напомню, друзья, что температура на улице составляет девять градусов со знаком минус. Мы одеты в куртках. Пара нехитрых движений тепловизором. Нашёл самую тёплую точку в углу – тринадцать (13℃) градусов Цельсия. Вывод – исследуемая часть (угол) прогревается очень хорошо. Без претензий. Идём дальше. Переходим к стропильной системе – видим десяточку. Мат минералсодержащего утеплителя – восьмёрка. Далее наблюдаем разброс от 9, 9℃ до 11℃ градусов ртутного столбика. В одной точке видим прямо огонь – восемнадцать (18℃). Снова теплоизоляционный пирог – девятка. Под моими ногами – вновь десятка.

Плавно переходим на другую сторону подкровельного пространства. Первая исследуемая точка демонстрирует шестнадцать градусов Цельсия. Трёхсотая теплоизолирующая подушка – девять. Где-то 12-13℃, в некоторых местах температура поднимается до отметки семнадцать. Та же история, ничего нового! Ближе к угловой части стабильно – пятнадцать-шестнадцать, что сообщает нам о правильном воздухообмене. Работаем, надо сказать, в жутких, стесняющих условиях. Эта работа иногда требует человеческих жертв. Всё прошли. Закончили. Пришли к заключению, что нужные нам места в принципе прогреваются. Тут у нас телевизионная параболическая антенна. Сейчас посмотрим. Местная точка показывает от семнадцати до восемнадцати – температурный режим, неплохо. Дальше вообще какая-то жесть, пожар блин – юмор строителей. Видно всё великолепно.

Натянутая по периметру плёнка абсолютно вся горячая. Я даже руками туда залез и почувствовал – не горячо, конечно, но очень тепло. Если быть точным и верить устройству – шестнадцать градусов Цельсия в этом месте. Материал уложен хаотично без соблюдения технологии. Ощущение, что его сюда просто бросили. Всё. Обследование тепловизором завершено. Все понятно, ясно, никаких вопросов у нас (экспертов «Ekovata-MSK») не возникает. В результате обследования мы видим некачественное утепление, проведенное с явным нарушением правил укладки тепло-сберегающих стройматериалов. Минеральная вата на горизонтах уложена безобразно. Заключение – ненужный прогрев подкровельного пространства.

Основные требования к чердачным перекрытиям

Главное качество, которым в обязательном порядке должно обладать любое чердачное перекрытие, это прочность. Если речь идет о мансардной крыше, то вся конструкция не должна прогибаться или деформироваться под тяжестью мебели или находящегося на чердаке оборудования. Есть такое понятие, как норма прогиба. Для чердачных конструкций она составляет 1/200 от всего пролета. Предельная нагрузка на метр квадратный составляет 105 килограммов. Еще одним не менее важным параметром перекрытия является пожаробезопасность, что в большей мере касается конструкций из дерева. Так вот, у огнестойкости имеются такие пределы:

1. для бетонных или железобетонных конструкций это 1 час;
2. для конструкций из дерева (при отсутствии дополнительной защиты) – пять минут;
3. для перекрытия из дерева по балкам, с засыпкой и штукатуркой – порядка 45 минут;
4. для перекрытия из дерева с одной лишь оштукатуренной поверхностью – 15 минут.

Подготовка чердака к утеплению

Чердак подготовлен к утеплению

Перед началом работ необходимо рассчитать площадь помещения и количество строительных материалов. Главное – толщина утеплителя, которая нужна в средней полосе, где температура может опускаться до минус 30 градусов. Толщина минваты должна быть не менее 20 см.

После расчетов:

• Убрать весь мусор и пыль, чтобы уплотнитель не вбирал ее в себя.
• Заделать щели в кровле с помощью строительной пены.
• Удалить острые предметы. Они могут повредить защитный слой ваты.

После уборки можно заносить строительные материалы, инструменты, а также дополнительную лампу для подсветки.

Пароизоляция

Пароизоляция — обязательное условие при работе с минеральной ватой

По законам физики теплый воздух, насыщенный паром, всегда будет подниматься вверх, проходя через стены и перекрытия. Этот процесс называется диффузией.

Различные материалы имеют разную степень паропроницаемости. Высокое сопротивление процессу диффузии может оказать образование конденсата или накопление влаги между этажами. В таких местах перекрытия обычно выполняют из дерева, а древесина, пропитываясь влагой, теряет прочность.

Когда нижнее помещение прогревается, а верхнее – холодное, пароизоляция нужна обязательно. В случае применения каменной ваты можно купить материал с гидрофобным покрытием, который не будет пропускать пар в холодное помещение вверху, где из него образуются капли воды.

Для организации пароизоляции применяют два материала – пленку для покрытия всей площади и клейкие ленты для соединения слоев гидрофобного утеплителя, чтобы в щели не проникал пар.

Характеристики, по которым выбирают пароизоляцию, должны учитывать прочность (полиэтиленовая пленка не подходит), стойкость к ультрафиолету, так как в окна иногда попадают солнечные лучи, способные повредить материалы.

Гидроизоляция

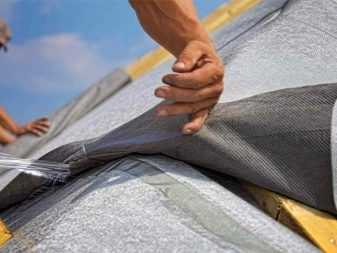

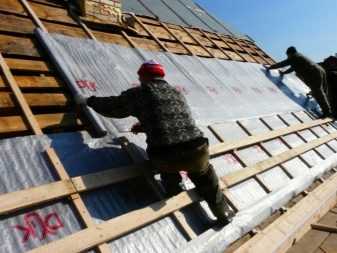

Монтаж гидроизоляционного слоя

Чтобы уберечь чердачное помещение от затопления, а потолки и ремонт от водяных потеков, рекомендуется уложить слой гидроизоляционного материала на скатах крыши.

• Наплавляемый – укладывается внахлест и соединяется с помощью горелки. Самый дешевый вариант – синтетические материалы.
• Распыляемый. Создается цельная пленка-мембрана.
• Порошковый. В него добавляют воды непосредственно перед монтажом.
• Жидкий – подходит для бетонных перекрытий, впитываясь в их поверхность.
• Обмазочный на битумной основе.

Применение минеральной ваты

Минвата является эффективным утеплителем, волокна в котором расположены особым образом. Благодаря такой хаотичности между волокнами образуется кислородная «подушка», из-за которой материал и обретает свои свойства. Но из-за этой же особенности минеральная вата или и впитывает влагу. С целью предотвратить это монтаж следует проводить должным образом.

Достоинства этого материала неоспоримы:

1. плотность;
2. простота монтажа;
3. длительный эксплуатационный срок;
4. пожаробезопасность;
5. наконец, если вату устанавливать горизонтально, то она не сползает и не слеживается (читай: мостики холода не появляются).

Но есть и недостаток, о котором мы говорили – она вбирает влагу.

Технология монтажа

Укладывать минвату можно тремя возможными способами:

1. в ячейки;
2. в борозды;
3. всплошную.

Самым эффективным является первый способ. Сама технология укладки выглядит следующим образом.

Шаг 1. Вначале уложите пароизоляционный материал – это необходимо для вывода пара, который поднимается из помещений. Для правильной укладки необходимо ознакомиться с маркировкой на пленке, сделанной производителем.

Обратите внимание! Не забывайте при этом соблюдать обязательный нахлест в 10 сантиметров

Если термоизоляция производится по балкам, то пароизоляция обязана огибать каждый элемент, который выступает, иначе балки в скором времени прогниют.

Шаг 2. Там, где пленка стыкуется со стенами и прочими поверхностями, которые выступают, поднимите ее на высоту утепляющего материала + 5 сантиметров, после чего заверните за плиты материала либо же проклейте при помощи скотча.

Шаг 3. После этого приступайте к укладке утепляющего материала. Процедура эта предельно проста, так как полосы и плиты можно запросто нарезать посредством строительного ножика.

Шаг 4

При укладке обращайте внимание на то, чтобы утеплитель не сдавливался и не оставались зазоры. Распространенные ошибки вы можете посмотреть на приведенном ниже изображении

В первом случае толщины термоизоляции недостаточно, в остальных аналогичный параметр чердачного перекрытия неправильно подобран.

Дельные советы по утеплению минватой

1. Материал с фольгой повысит сопротивляемость к потерям тепла. Но сам материал при этом следует укладывать вниз фольгой.
2. Если на чердаке имеют место выступающие элементы конструкции, то утеплитель следует поднять на 40-50 сантиметров и зафиксировать его.
3. Если тонкий утеплительный материал уложить двумя слоями, то это будет более эффективно, чем один толстый слой.
4. Не допускайте, чтобы материал выступал за балки. Но если это все же произошло, удлините ее посредством рейки или балки до толщины самого материала.

Шаг 5. Если стропильная система не защищена гидроизоляционным слоем, а чердачное помещение не будет использоваться, то необходимо настелить гидроизоляцию.

Шаг 6. Остается лишь сделать черновой пол. Для этого уложите его на утеплитель – это будет основой для финальной отделки.

Причины возникновения

Физическая суть явления достаточно проста: конденсат появляется всегда, когда встречаются между собой холодный и нагретый воздух. Только надежно разделив их и не позволив вступить в «близкие контакты мокрого рода», можно добиться идеальной сухости. Опытные строители знают, как этого добиться, потому экономить на их услугах не стоит.

Технические причины, по которым на чердаке образуется роса, следующие:

• низкое качество теплоизоляции кровли;
• слабость теплозащиты;
• отсутствие вентиляции под самой крышей;
• ошибки при укладке защиты от пара или воды;
• плохой монтаж окон, откосов и дверей на крышу.

Общее между ними то, что все это – последствия технологических ошибок, недоработок либо неправильной экономии на материалах. Попытки сберечь средства таким образом есть серьезнейший промах, поскольку устранить появившийся конденсат намного сложнее, чем избежать его возникновения. Дешевая пленка вроде бы и выполняет задачи гидроизоляции, но непроницаемая для пара поверхность помешает конденсату улетучиваться. Он сможет только заливать утеплитель либо просачиваться на поверхность отделочного материала.

Какую выбрать минвату для утепления чердака

Под названием «минвата» подразумевается три вида утеплителя: базальтовая и минеральная вата, а также стекловата. Самый неприятный последний материал. Стекловата состоит из тонких волокон стекла. После работы с ней всю одежду придется выбросить.

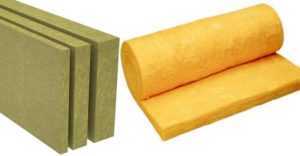

По форме выпуска минвата бывает двух видов:

• рулоны;
• плиты.

Рулонная вата обладает малой плотностью, быстрее слеживается, рекомендована для укладки на горизонтальную поверхность. Плиты обладают высокой плотностью, подходят для монтажа на горизонтальную, наклонную и вертикальную поверхность. Так как уложить минвату на чердаке нужно по перекрытию, то есть, горизонтально, подойдут рулоны и плиты. Вдобавок особой роли не играет состав. Разве что со стекловатой неприятнее работать, зато в ней 100% не заведутся мыши.

Технология внутреннего утепления перекрытия в доме

Знания, как правильно утеплить потолок в доме минватой, помогают грамотно выполнить теплоизоляцию и успешно сохранять тепло в самую холодную погоду. Если запланировано утепление потолочной поверхности в собственном доме своими руками, тогда лучше задействовать минеральную вату, изготовленную в форме плит.

Работу по теплоизоляции выполняют в несколько этапов:

1. Укладка гидроизоляции. Для этой цели используют специальную пленку, пергамин или иные материалы.
2. Сборка каркаса. Можно сделать как металлический, так и деревянный каркас, элементы которого собираются и крепятся с использованием перфоратора и дюбель-гвоздей.
3. Монтаж минерального утеплителя. Его приклеивают к потолочному перекрытию со стороны помещения, использовать для этого лучше клей для кафельной плитки, поскольку он способен обеспечить быструю адгезию поверхности и теплоизолятора. В зависимости от принятого решения, какую минвату выбрать для потолка, может потребоваться укладка второго слоя утеплителя.
4. Повторная укладка гидроизоляционного материала. Его настилают поверх смонтированной теплоизоляции.
5. Обшивка утеплителя. Для этого используют настил из гипсокартона или из досок.

Для выполнения обшивки идеально подойдут саморезы, изготовленные из каленой стали, поскольку они отличаются высокой прочностью и могут выдерживать значительные нагрузки.

Минеральную вату нельзя спрессовывать, поскольку свойства сохранять тепло заключается в том, что спрятанные внутри нее воздушные пузырьки являются препятствием теплообмену между чердаком и комнатами.

Работы по утеплению

Дополнительной тепло-, паро- или гидроизоляции требуют потолки, разделяющие помещения разных типов. В многоэтажном здании перекрытие между жилыми ярусами требуется редко.

Исключение — полые блоки открытыми пустотами. Тип крыши строения определяет оптимальный метод утепления. Утепление потолка изнутри подходит как для верхних этажей строений с плоской крышей, так и для помещений не примыкающих к ней, но требующих дополнительной теплоизоляции.

Двускатная крыша в первую очередь утепляется изнутри, но перекрытие между холодным чердачным помещением и жилыми этажами также нуждается в теплоизоляционном слое. Основные этапы работ по утеплению схожи вне зависимости от типа выбранного материала.

Гидроизоляция крепится отражателем внутрь помещения и склеивается скотчем

По деревянным балкам

Производится со стороны чердака или снизу. Последний вариант крайне неудобен, заметно «съедает» высоту помещения. Современный внутренний утеплитель на потолок в частном доме – ламели Paroc.

Панели с декоративной фаской. Материал – жёсткая каменная вата.

Перед выбором утеплителя напомним, что сочетание дерева и любого пенопласта по горючести мало уступает пороху. А по токсичности продуктов сгорания пластик не имеет аналогов.

Схема утепления

Слева на рисунке утеплитель в один слой, справа – двойной. Снизу по балкам идёт пароизоляционная плёнка, сверху – гидроизоляционная паропроницаемая.

Утеплитель для потолка для холодного чердака будет работать лучше, если лаги/балки в местах соприкосновения с ним будут остроганы.

Лучший утеплитель – минеральная вата. Выбор между рулонной или плитной зависит от бюджета стройки. Определиться следует до укладки балок: расстояние между ними должно быть на 2-4 см меньше, чем ширина рулона или мата. В таком случае расход утеплителя будет оптимальным.

Хороший вариант – эковата. Перед использованием её распушивают строительным миксером в большой ёмкости. Этот способ применяется при строительстве своими силами. Привлечённые специалисты вспушивают материал в специальных установках и подают к месту работ шлангом.

Для того чтобы утеплитель для потолка не выдувался, волокна не летали по чердаку, поверхность защищают ветробарьером. Это синтетический, капиллярно не активный материал. При выделении влаги утеплителем она будет конденсироваться (и накапливаться, так как выхода вверх нет) на нижней поверхности плёнки.

Капиллярно активный строительный картон (используют вместо не паропроницаемой плёнки) впитает эту влагу. Затем с его поверхности она испарится в подкровельное пространство.

По этой же причине эковату после укладки рекомендуют смочить водой из аэрозольного распылителя. На поверхности после высыхания образуется тонкий бумажный слой. Он не даст вате разлетаться и будет работать так же, как картон.

На балку или обрешётку, которая держит вес утеплителя, крепится профиль для гипсокартона. Листы влаго – и огнестойкие ГКЛВО для кухонь и ванных, ГКЛО для остальных помещений. Толщина 12, 5 см. Идеально – в два слоя. Это повышает уровень пожарной безопасности.

Дощатый потолок по пароизоляции также имеет право на жизнь.

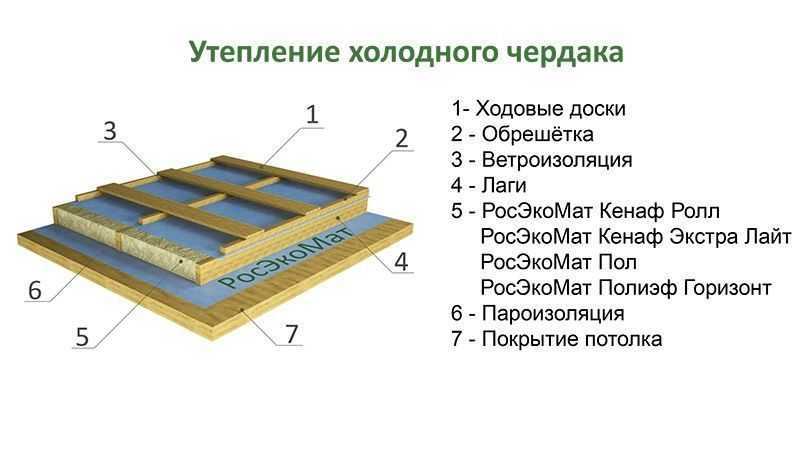

Теплоизоляционный пирог будет выглядеть так.

1. Подшивка потолка изнутри помещения: обрезная доска, вагонка, ГКЛ.
2. Пароизоляция закреплённая на балках перекрытия, проклеенная на стыках с нахлёстом на стены.
3. Утеплитель проектной толщины. Если балка ниже слоя утеплителя, на неё сверху набивается брусок или доска с таким расчётом, что утеплитель будет ниже балки на 40 – 50 мм.
4. Ветро — гидрозащитная плёнка.
5. Настил для ревизии кровли.

Частью пирога должно быть утепление парапетов на высоту 500 мм.

Обязательный элемент чердака – люк для посещений. Устраивается между балок, открывается только вверх.

Если деревянные балки или лаги оставляются как элемент декора внутреннего пространства, по ним сверху устраивается деревянный настил, каркас, уже по нему укладывается утеплитель.

Самый распространённый материал для настила и подшивки снизу – плиты ОСБ. Толщина 9 – 10 мм. Прочный, лёгкий материал для быстрого монтажа.

Этапы монтажа пирога перекрытия

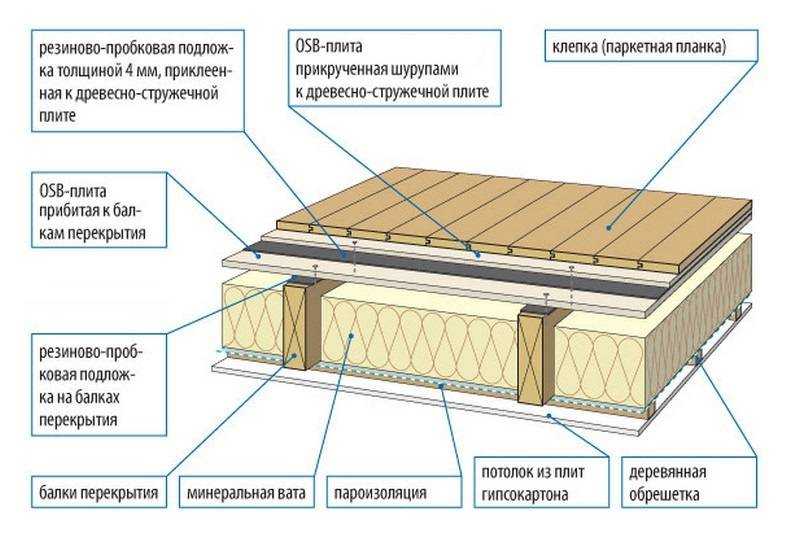

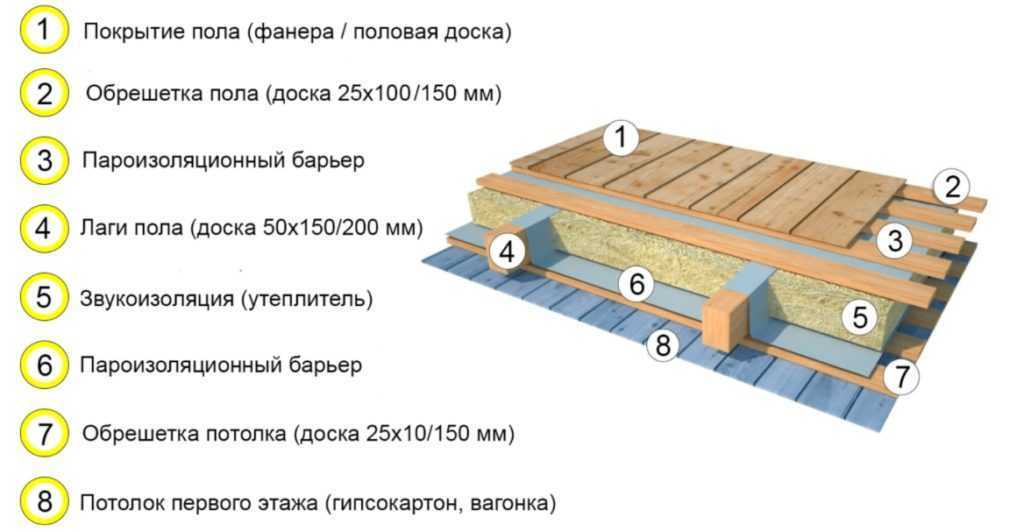

Схема пирога перекрытия

Слой теплоизоляции межэтажного перекрытия устанавливают по одинаковому алгоритму:

1. Деревянные балки междуэтажного перекрытия обрабатывают антисептической пропиткой. Потом – дожидаются ее полного высыхания.
2. Со стороны нижнего этажа к перекрытиям прибивают либо полноценную дощатую обрешетку, либо просто листы древесных плит (ОСБ или фанера).
3. Со стороны верхнего этажа на перекрытия кладут пароизоляционную мембрану. Гладкая сторона мембраны должна «смотреть» вверх, а шершавая – вниз. Если же вместо нее используется обычный полиэтилен, то стороны не важны. Отдельные листы мембраны кладут с нахлестом примерно 15 см, а стыки проклеивают широким строительным скотчем (не алюминиевым).
4. Прикалывают мембрану к перекрытиям с помощью строительного степлера. Натягивать ее нельзя – материал должен полностью повторять изгибы и форму балок перекрытия. В идеале материал должен быть прибит к 3 сторонам балки (верхний и боковые), а также – к углублению между балками.
5. Поверх пароизоляционного слоя кладут первый слой выбранного утеплителя. Этот слой должен заполнять пространство между балками, но не накрывать сами балки. Материал утрамбовывают как можно плотнее.
6. Второй слой делают не всегда, а только в случаях, когда это необходимо (при неотапливаемом верхнем этаже, холодном чердаке, подвале цокольного типа). В этом слое теплоизоляционным материалом накрывают всю площадь перекрытия (в том числе – и сами балки). Если возможно, стыки между отдельными листами утеплителя должны находиться не над балками, а в промежутках между ними.
7. Поверх теплоизоляционного слоя кладут гидроизоляцию. Ее не натягивают вплотную, а оставляют немного свободного места. Оно требуется для доступа воздуха и вентиляции.

На этом конструкция утепления перекрытий завершена. Остается только обустроить пол верхнего этажа. Его делают прямо поверх гидроизоляции. Сначала параллельно балкам перекрытий набивают деревянные рейки или небольшой брус. Потом – к этим рейкам прибивают черновой пол (из фанеры или ОСБ-плит). А в конце – укладывают любое покрытие в качестве чистового пола (паркет, линолеум и т. п.).

Утепление насыпными материалами

Для насыпного утепления применяется керамзит или опилки. Оба теплоизолятора относятся к экологичному натуральному сырью, хорошо удерживающему тепло.

Для засыпки на чердаке устанавливается обрешетка. Насыпной слой достигает 250–300 мм. Сверху укладывается отделочная доска или фанера.

При использовании керамзита необходимо провести дополнительные расчеты на несущую способность перекрытий. Керамзит – не легкий утеплитель и потолок может не выдержать нагрузки.

Опилки, несмотря на кажущуюся простоту в применении, требуют дополнительной обработки и не насыпаются в чистом виде, а готовится специальный состав, в котором опилки – только один из компонентов.

Для приготовления раствора необходимы следующие материалы:

• 10 частей опилок древесных;
• 1 часть извести;
• 1 часть цемента;
• 5–10 частей жидкости с антисептиком.

Выбор теплоизолятора для чердака и технология его укладки зависит от требуемых характеристик изоляции и финансовых возможностей.

В любом случае даже минимальное утепление, позволит защитить строение и сэкономить на обогреве.

Как вам статья?

Мне нравитсяНе нравится

Достаточная толщина изоляции

Для определения необходимой толщины минеральной ваты следует выбрать один из независимых сетевых теплотехнических калькуляторов (не принадлежащих какому-либо производителю изоляционных материалов). В фильтрах необходимо указать регион и все составляющие кровельного пирога с указанием материалов и толщин. Каждый воздушный зазор также является значимым утепляющим слоем.

Толщина утеплителя для мансарды должна точно просчитана

После этого расчет покажет итоговую температуру внутри помещения. Методом последовательных приближений можно найти значение всех параметров термоизоляции, обеспечивающих необходимый уровень комфорта в мансарде.

В большинстве регионов европейской части РФ требуемая толщина минеральной ваты при внутреннем утеплении мансарды составляет 280 — 300 мм.

Зачастую застройщики довольствуются значениями 200 — 250 мм, по той причине, что «это соответствует геометрии стропил» и «это проверено практикой». Ими попросту игнорируется факт компенсации тепла в мансарде за счет отопительных систем, расположенных на первом этаже. Деньги, сэкономленные на утеплении мансарды, выливаются в значительный ежегодный перерасход энергии.

Таблица: сравнительная характеристика различных утеплителей и требуемой толщины в зависимости от теплопроводности
