Утепление свайного фундамента в домах из дерева: выбор теплоизолятора, способы утепления, этапы работ

Виды утеплителей

Для подобных работ обычно используется пенополистирол, пенополиуретан или пенопласт, а также применяют керамзит. Данные материалы имеют высокую стойкость к изменению температуры, минимальную водопроницаемость и минимальную теплопроводность.

Пенополистирол

Плиты утеплителя из экструдированного пенополистирола (ЭППС) выпускаются различных размеров и толщины. Материал обладает многими достоинствами:

• практически водонепроницаем – поглощение влаги не более 0,2 %;
• минимальная теплопроводность – 0, 032 Вт/м К при температуре 20-30 градусов, что при толщине 3 см соответствует кирпичной кладке толщиной в 55 см;
• высокий показатель устойчивости к деформации;
• стойкость к некоторым химическим составам;
• стойкость к температурным перепадам в диапазоне минус 50 – плюс 75 градусов;
• срок эксплуатации – от 50 лет;
• легкий вес;
• небольшая толщина;
• безопасен для здоровья.

К недостаткам можно отнести его горючесть (класс Г4) и разрушаемость на солнце при воздействии УФ-лучей. Поэтому при применении ЭППС обязательна сверху декоративная отделка фундамента деревянного дома снаружи.

Работая с пенополистиролом следует исключить его контакт с:

• растворителями для масляной краски;
• пластификаторами с содержанием каменноугольных смол (замазки, клеи);
• ацетоном;
• нефтяными составами, толуолом;
• этилацетатом, используемым при удалении краски;
• некоторых составов для защиты древесины.

Структура у материала однородная, на изломе ровная, края гладкие, устойчивость к механическому давлению высокая

При покупке стоит обратить внимание на это внимание и, по возможности, проверить

Пенополиуретан

По энергоэффективности пена превосходит полистирол, но она дороже. С другой стороны, пенополиуретановую пену можно использовать там, где нет возможности применять плитное утепление цоколя, например, при сложной его конфигурации, старом каменном основании или принадлежности дома к памятнику архитектуры. Также пенополиуретан (ППУ) эффективен при работе с большой площадью фундамента, когда сложно гарантировать полную герметизацию всех швов при использовании плитных материалов. Скорость нанесения пены – еще одно достоинство пенополиуретана.

Кроме того, он обладает следующими характеристиками:

• звукоизоляция;
• прочность на сжатие – до 140 кПа (соответствует пенопласту, уступает ЭППС);
• стойкость ко всем растворителят органического типа, кислотам и щелочам средней концентрации;
• влагопроницаемость – до 1%;
• исключительно высокая адгезия с основанием;
• пожароопасность – Г1-Г4;
• стоимость раза в 3 превышает цену на ЭППС и пенопласт.

Кроме пены выпускаются также и плиты PIR из ППУ, по техническим характеристикам они схожи c ЭППС, но облицованы алюминиевой фольгой и применяются, в основном, для внутреннего утепления подвала без дополнительно декоративной отделки.

Керамзит

Материал состоит из легкого зерна, получаемого в результате обжига глинистой породы. Легкие фрагменты (диаметром 5-40 мм) создают воздушные прослойки, которые формируют в непосредственной близости от наружной стороны фундамента. Для этого на определенном расстоянии от него делают стенку, используя доски для отделки цоколя, и в получившуюся полость насыпают керамзит средней (1-2 см) или крупной (2-4) фракций.

К положительным свойствам можно отнести: низкую стоимость, удобство при работе, в нем не живут грызуны, не гниет, не горит, не разрушается под действием мороза.

Пенопласт

Или вспененный полистирол дешев, негигроскопичен, долговечен, не подвержен деформациям, устойчив к любой температуре. Если требуется отделать цоколь деревянного дома недорого, выбирают именно этот материал. Единственным минусом утеплителя является его хрупкость, следовательно, обращаться с ним нужно аккуратно.

Толщина листов может быть разной (2-10 см), стандартный размер составляет 1 х 2 м. Материал обладает:

• некоторым шумопоглощением;
• средней горючестью – Г4;
• низкой теплопроводностью;
• стойкостью к химическим составам, в том числе к извести, перекиси водорода, гипсу, кислотам, за исключением уксусной и азотной высокой концентрации;
• стойкостью к бактериальному воздействию;
• экологической безопасностью.

Вместе с тем он неустойчив к воздействию ультрафиолета, бензола, ацетона, толуола, грызунов и термитов.

Как утеплить свайно винтовой фундамент своими руками

Процесс можно разделить на 5 основных этапов: гидроизоляция металлической конструкции, изготовление каркаса для крепления теплоизоляции, монтаж утеплителя с гидроизоляционной пленкой при необходимости, крепление декоративных панелей на цоколь дома, устройство утепленной отмостки по периметру дома, отсыпка грунтом или керамзитом внутри фундамента дома. Рассмотрим далее подробнее эти этапы.

1. Гидроизоляция свайного фундамента

Независимо от материала ростверка – древесины или металла, необходима тщательная гидроизоляция, чтобы влага от грунта не проникала в конструкцию, приводя к коррозии металла и гниению дерева. Необходимо защитить рулонной или жидкой гидроизоляцией все части конструкций, где будет производиться теплоизоляция. Дерево следует обработать антисептиками, а металлический каркас обработать битумной мастикой.

Чтобы создать между грунтом и фасадом дома теплосберегающую облицовку, необходимо создать конструкцию, имитирующую цоколь дома. Данную конструкцию сделать можно из легкой кирпичной кладки на мелкозагубленном фундамента. Кирпичный цоколь утепляется снаружи плитами пенопласта или пеноплэкса и обшиваются сайдингом или панелями. Можно создать каркас из бруса или металлических направляющих.

2. Изготовление цоколя дома

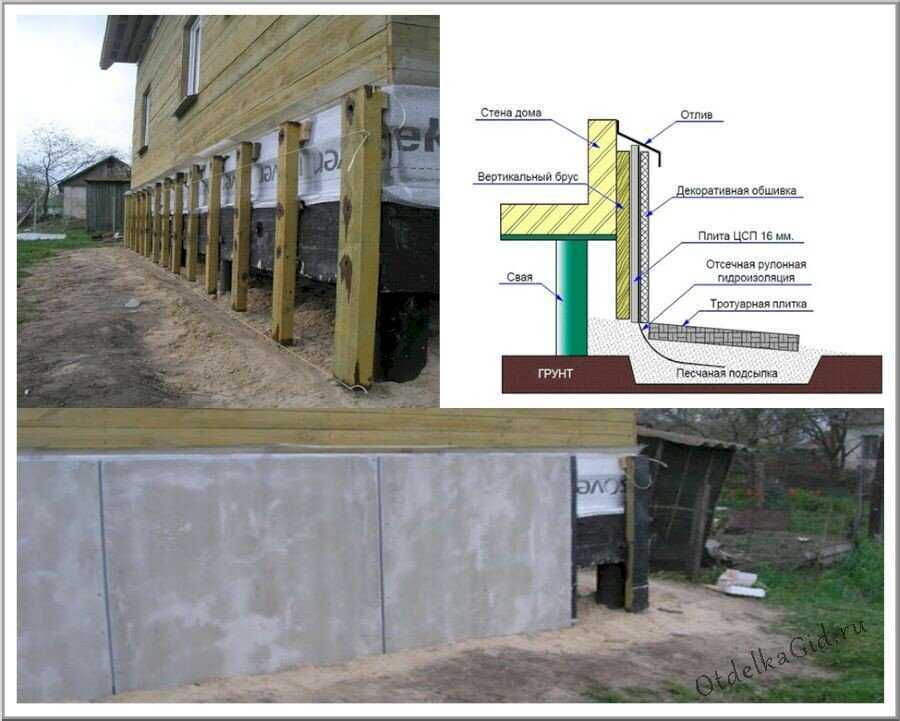

Фото. Схема утепления свайного фундамента

Чтобы сделать цоколь из кирпича, необходимо залить мелкозаглубленный армированный фундамент до 20 см. После застывания бетона выкладывается цоколь из красного кирпича. Крепление плит теплоизоляции снаружи проводится на кирпичную кладку монтажной пеной и клеем для пенополистирола. Утепленная кирпичная кладка свайного фундамента обшивается декоративными панелями, имитирующими природный камень или кирпичную кладку.

Второй способ, каркас из бруса или металла – более простой и недорогой метод. Заключается он в креплении горизонтальных направляющих к сваям при помощи болтов или сварки. Между направляющими закрепляются плиты теплоизоляции, стыки следует обработать монтажной пеной. Далее на направляющие снаружи монтируются декоративные панели или сайдинг. На нашем сайте вы сможете рассчитать толщину утеплителя для цоколя на теплотехническом калькуляторе .

3. Теплоизоляция цоколя дома

Обшивка цоколя дома пвх панелями

При самостоятельном утеплении фасада минватой или цоколя дома на свайно винтовом фундаменте между направляющими следует оставлять расстояние на 10-15 мм меньше ширины утеплителя. В этом случае минвата будет плотно садиться между направляющих, не оставляя мостиков холода. Минеральную вату следует закрыть гидроизоляцией, напоминаем, что класть пароизоляцию на утеплитель следует правильной стороной.

При утеплении фундамента на винтовых сваях пеноплексом или пенополистиролом, швы между плитами следует пропенивать монтажной пеной. Если характеристики пеноплекса гарантируют, что материал не будет впитывать влагу и не пострадает от грызунов, то плиты пенопласта следует защитить от грызунов и возможных механических повреждений. Облицевать утеплитель на цоколе дома можно виниловым или металлическим сайдингом.

4. Крепление декоративных панелей

Для облицовки цоколя снизу необходимо закрепить по уровню стартовый профиль для сайдинга по всему периметру дома. Затем снизу вверх от стартового профиля крепятся панели сайдинга или декоративные ПВХ панели. Этот облицовочный материал убережет утеплитель на свайном фундаменте от осадков, механических повреждений и проникновения грызунов. Не забудьте про проведение дополнительной гидроизоляции фасада под сайдинг.

5. Отсыпка грунтом или керамзитом

Фото. Продухи в цоколе дома (вент. отверстия)

Изнутри утепленный свайно винтовой фундамент можно отсыпать грунтом или керамзитом – это дополнительно утеплит подпольное пространство дома. Снаружи здания следует устроить утепленную отмостку, чтобы уменьшить промерзание грунта под домом и снизить теплопотери дома в отопительный период. В противоположных сторонах цоколя следует сделать вентиляционные отверстия (продухи), закрытые от грызунов и насекомых решетками.

Вентиляционные отверстия служат для удаления влаги из подпола дома, на зиму вентиляционные отверстия следует закрывать ветошью. В конце материала мы разместили видео инструкцию от опытных строителей по рассматриваемому вопросу, как самостоятельно утеплить фундамент на винтовых сваях бани или загородного дома, чтобы снять все возможные вопросы.

Поэтапное руководство по утеплению основания Пеноплексом по периметру здания

Приведенная ниже схема подразумевает открытый доступ ко всем столбчатым и обвязочным конструкциям.

1. Гидроизоляция всех наружных элементов. На этом этапе усиливается антикоррозийная защита металлических винтовых свай путем покрытия влагоотталкивающими составами без толуолов или аналогичных веществ, способных разрушить структуру Пеноплэкса. Обвязка из бруса у фундамента деревянного дома обрабатывается антисептиками и гидроизолирующими мастиками. При необходимости процесс повторяется несколько раз, это зависит от степени насыщенности грунта влагой. К следующему этапу приступают по окончании высыхания всех обработанных конструкций.

2. Монтаж цоколя: в виде каркаса или тонкой кирпичной стенки (около 120 см), последняя сама по себе служит неплохим теплоизолятором. При подборе второго варианта технология утепления усложняется: выкапывается небольшая траншея, закладывается армопояс, к кладке приступают только по окончании набора прочности бетона, несколько дней также дается на затвердевание раствора между швами. При желании использования в качестве отделки декоративные панели с наружной стороны кирпича крепят специальный профиль. В случае выбора каркасной схемы он приваривается или привинчивается к внешней стороне свайного фундамента.

3. Грунтования кирпичных или бетонных стен цоколя перед обработкой гидроизоляционными составами.

4. Нанесение мастик с одновременным приклеиванием плит Пеноплекса с обязательным запениванием стыков.

5. Внешняя отделка цоколя: монтаж декоративных панелей, сайдинга, плитки. На этом этапе оставляют зазоры для вентиляции (минимум два – на противоположенных участках свайного фундамента) и предусматриваются отливы.

Все этапы легко выполнить своими руками, применение специального оборудования не требуется. Завершить наружное утепление рекомендуется размещением Пеноплекса перпендикулярно цоколю, под будущей отмосткой, такая схема особенно актуальна при висячем или малозаглубленном ростверке.

Вопрос с полами решается путем внутреннего утепления фундамента. При незначительной высоте ростверка внутри насыпают и трамбуют до 50 см песка или керамзита, допускается чередование слоев, сверху подушку закрывают рулонной гидроизоляцией (рубероид с нахлестом). Далее поверх черновой стяжки укладывают плиты Пеноплекса или защищенный от влаги другой вид. Процесс завершает заливка основного пола.

При высоком расположении фундамента на винтовых сваях полы по грунту утеплить не получится. В этом случае единственным способом экономии пространства внутри является монтаж теплоизолирующей прослойки с внешней стороны, под домом. По всей площади к полам закрепляется пароизоляция, набивается обрешетка, закладывается пенополистирол и все закрывают досками. Такой вариант теплоизоляции верхней части подполья также выбирается при строительстве на склоне, труднодоступные участки рекомендуется запенить. При отсутствии ленты все столбчатые опоры достаточно обработать защитными составами и закрыть от внешних воздействий фальшь-цоколем.

Что еще следует учесть?

К грубым нарушениям относят пропускание этапа гидроизоляции скважин. Бетонные столбчатые опоры и готовые трубы должны быть защищены от прямого контакта с грунтом рубероидом, винтовые сваи – иметь антикоррозийное покрытие. Материалы для обработки их наружных частей обязательно проверяются на совместимость с пенополистиролом, игнорирование этого условия также опасно, как и выбор неправильных клеевых составов или обмазочных мастик.

При наличии пустого пространства между столбчатыми элементами требуется защита от грызунов. Такое подполье обязательно проветривается, минимальная мера в этом случае – монтаж надежной решетки в вентиляционных отверстиях. Другой биологической угрозой является плесень, для ее предотвращения все возможные стыки проклеиваются рулонной и обмазываются жидкой гидроизоляцией.

Стоимость материалов для теплоизоляции

Наименование утеплителя	Плотность, кг/м3	Коэффициент теплопроводности, Вт/м·°C	Цена за 1 м3, рубли
Пеноплекс Фундамент	45	0,03	6100
Ursa XPS Г4	35	4950
ППУ	38-35	От 1000 рублей при толщине напыляемого слоя в 50 мм

Минимальная стоимость утепления свайно-винтового фундамента с ростверком при обращении в строительные фирмы составляет 400 рублей за 1 м2. Выполнение работ своими силами сокращает затраты как минимум на треть.

Забирка – что это

У свайного фундамента есть один недостаток, в отличие от ленточного основания: пространство между сваями, а также грунтом и потолком цокольного этажа не имеет изоляции. Именно для этого устанавливается забирка. За счет правильного сооружения этого элемента можно снизить тепловые потери зимой. Также производится изоляция от попадания атмосферных осадков.

Способы установки забирки рассчитываются для каждого конкретного случая. Выбор зависит от многих факторов. Параметры тоже могут отличаться, но есть и общепринятые требования: к примеру, высота загородки обязана находиться не меньше 50 см от уровня земли. При правильном сооружении забирка является как элементом теплоизоляции, так и отличным эстетическим решением.

Забирка свайного фундамента обязательно должна иметь отмостку, которая требуется для вывода воды. Эта конструкция делается шириной 80 см, выходя за карниз на 25 см. Это позволит обеспечить сход воды с крыши непосредственно на отмостку, что защитит от вымывания землю возле фундамента.

Чем выше сыпучесть почвы, тем больше требуется организация отмостки. Чаще всего ее уклон делается в соотношении 1:5. Также требуется организовать влагонепроницаемый слой. Вместо растительности, которую перед строительством убирают, насыпается и утрамбовывается слой глины.

Отмостка любого дома на свайном основании обязана сопровождаться каналом для отвода воды, его организация гарантирует продолжительный срок эксплуатации конструкции.

Защита утеплителей от влаги

Гидроизоляция фундамента.

Даже при сухом климате региона строительства в почве обязательно будет некоторое количество воды. Добавив к этому конденсат, возникающий при хоть сколько-нибудь значительных перепадах температур, получаем постоянное воздействие воды на конструкцию.

А она при долговременном воздействии способна разрушать даже самые стойкие материалы, как утеплителя, так и самого фундамента.

Гидроизоляция выполняется при помощи рулонных, напыляемых, листовых и обмазочных материалов.

Ещё более эффективной будет их комбинация:

1. Рулонные материалы укладываются внахлёст на 10-15 см, стыки проплавляются горелкой либо промазываются битумной мастикой.
2. Обмазочные и напыляемые виды наносятся на предварительно тщательно очищенную поверхность необходимым по толщине слоем.
3. Листовые гидроизоляционные материалы прочно крепятся стык в стык. Швы заделываются каким-либо напыляемым или обмазочным средством.

Монтаж разных видов теплоизоляции

Предлагаются варианты устройства теплоизоляции, отличающиеся технологическим процессом (напыление и укладка утеплителя).

Напыление ППУ

Перед началом работ необходимо демонтировать покрытие пола. Должны остаться черновое основание и лаги.

Шаг 1. Примерно около часа требуется специалистам для подготовки оборудования к работе. Под высоким давлением (150 атмосфер) смешиваются будущая пена (полиол) и отвердитель (изоцианат). Для устройства изоляции пола используется закрытоячеистый материал, не боящийся влаги (ППУ с открытыми ячейками больше подходит для утепления межкомнатных перегородок).

Будущая пена смешивается с отвердителем

Шаг 2. Поверхности, которые представляют ценность, лучше укрыть (на высоту около 0,5 метра от пола по всему периметру), так как при проведении работ мелкодисперсная масса может испачкать предметы и облицовку.

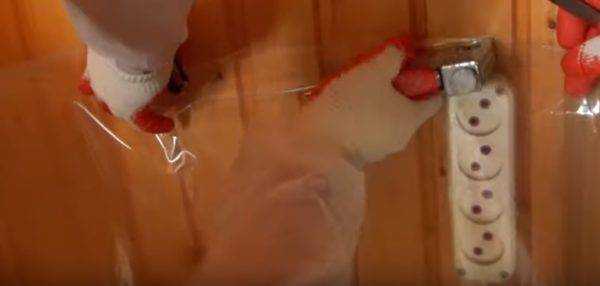

Розетки закрываются пленкой

Шаг 3. Начинается заливка пола. Работы необходимо проводить в защитных костюмах и масках (лишь спустя полчаса после нанесения пена становится полностью безвредной).

Начинается заливка пола

Необходимо следить, чтобы никаких открытых полостей не осталось. В результате получается монолитное основание из пенного утеплителя.

Монолитное покрытие из ППУ

Шаг 4. Помещение необходимо проветрить. Что нужно сделать после застывания пены? Счистить ее с балок. После этого можно укладывать чистовое покрытие. Если образовались излишки пенополиуретана, их можно удалить обычным канцелярским ножом.

Укладка утеплителя из минеральной ваты

Такие работы вполне по силам сделать каждому хозяину дома. Вот такой пол предстоит утеплить (чистового покрытия нет, но если оно присутствует, его придется демонтировать).

Этот пол предстоит утеплить

Шаг 1. Все лаги и черновые доски нужно обработать антисептиком.

Шаг 2. На поверхность чернового основания укладывается пароизоляция. Полотна должны размещаться внахлест (если снизу не будет проникновения влаги, можно этот этап пропустить). Если прикрепить материал посредством двустороннего скотча, это обеспечит герметичность покрытия.

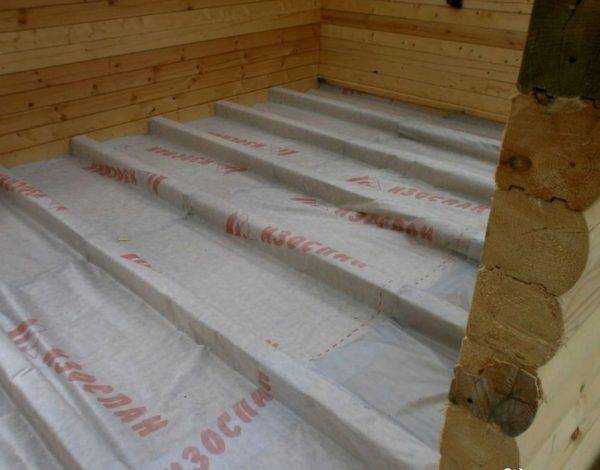

Укладка пароизоляционного материала

Шаг 3. Утепление будет выполняться из минеральной ваты толщиной 5 см, уложенной в три слоя. Первый слой выполняется из рулонного материала, чтобы минимизировать количество стыков. Его при помощи строительного ножа нужно обрезать так, чтобы он плотно разместился между лагами (рекомендуется при нарезке следить, чтобы ширина теплоизоляции примерно на сантиметр превышала расстояние между лагами). Распрямившись, он заполнит все пространство.

Между лагами уложена минеральная вата

Шаг 4. Далее укладывается плитный материал, обрезанный по ширине.

Минвата в плитах

При монтаже нужно соблюдать смещение плит соседних рядов. Это нужно сделать для того, чтобы швы располагались на расстоянии друг от друга. Таким образом, теплоизоляционные характеристики покрытия будут выше.

Уложены теплоизоляционные плиты

Конечно, с плитами работать проще, они более плотные, их легче укладывать.

Шаг 5. Сверху также внахлест укладывается парогидроизоляционная мембрана (гладкой стороной вниз). Для закрепления отлично подойдет строительный степлер. На стены строения покрытие должно немного заходить.

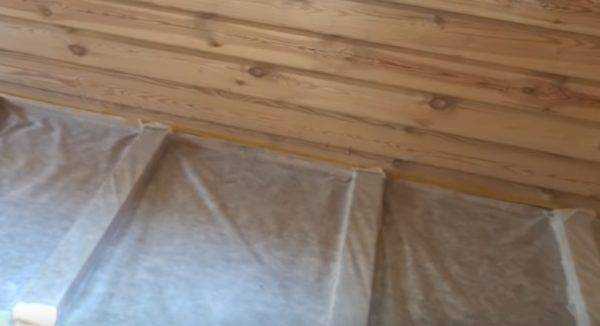

Мембрана должна немного заходить на стены

Рекомендуется края мембраны зафиксировать на стенах двусторонним скотчем (защитная пленка затем снимается).

Края мембраны зафиксированы двухсторонним скотчем

Пол готов к финишной облицовке.

Можно приступать к финишной отделке

Деревянные дома всегда ассоциируются с уютом. Однако, чтобы жилище действительно было комфортным, необходимо позаботиться о его утеплении. Теплоизоляция пола — важнейший этап, который обычно выполняется сразу после возведения конструкции.

Способ утепления основания деревянного дома

Некоторые считаю, что в деревянных домах нет необходимости утеплять фундамент. Но независимо от того, какое дерево использовалось для строительства дома и каким обработкам оно не подвергалось, его нужно защитить от всевозможных на него воздействий. Чтобы утеплить такого рода дома используют пенополистирол. Как вариант, основание еще можно обложить кирпичом.

Свайный фундамент используется в тех случаях, когда грунт достаточно слабый и сможет не выдержать большой нагрузки. Для строительства современных зданий чаще используют винтовые сваи. В завершении процесса строительства подобного основания, его необходимо утеплить.

Работа над цоколем свайно винтового фундамента. Часть 2 утепление

19.09.2017 При постройке дома на винтовых сваях, под полом первого этажа образуется необогреваемая площадь.

Поэтому утепление фундамента на винтовых сваях является важным и нужным процессом, выполнение которого осуществляется несколькими способами, исходя из типа конструкции и материала цоколя.

С помощью утеплённого цоколя обеспечивается оптимальный микроклимат в помещении, также значительно сокращаются энергозатраты.

Технология теплозащиты представляет собой несложный процесс, который возможно выполнить самостоятельно.

Чтобы знать, как утеплить фундамент на винтовых сваях, важно изучить технологический процесс и придерживаться некоторых рекомендаций

Особенности утепления

Задаваясь вопросом о том, нужно ли утеплять конструкцию этого типа, стоит учитывать ряд проблем, которые могут возникнуть в случае отказа от проведения работ:

• Промерзание труб водопровода и канализации, находящихся под строением;
• заметание снега, который весной тает в подполье и образует сырость, что приведет к появлению плесени;
• сильное охлаждение пола, за счет постоянных сквозняков.

Чтобы сделать проживание более уютным и комфортным, важно произвести теплозащиту, что поможет исключить вышеуказанные проблемы. Что знать, как закрыть фундамент, рекомендовано следовать нижеуказанной инструкции

Способы утепления

Фундамент деревянного дома утепляется следующими вариантами:

1. Утепление цоколя с наружной стороны по всей длине. Вначале происходит сооружение каркаса цоколя от грунта до основания стен, потом производится утепление винтового фундамента.
2. Обкладка цоколя утеплителем изнутри. Теплоизоляция выполняется с внешней стороны пола.
3. Сплошное утепление пола из дерева первого этажа.

Перед утеплением, учитывается ряд некоторых особенностей строения, среди которых местоположение, высота свайных столбов и используемый материал.

Технология процесса

Работы выполняются в следующей последовательности:

• Обустройство цоколя из кирпича или забирка на каркасе с облицовкой.
• Наружное или внутреннее утепление цоколя.

Важно наличие вентиляционных продух, функциональным назначением которых является постоянное проветривание перекрытия

Используемый материал

Для утепления свайно-винтовой конструкции часто используют пенополистирол, благодаря высокой теплоизоляции и шумоизоляции. Технология теплозащиты, которую обеспечивают панельные перекрытия, с использованием данного материала производится следующим образом:

1. Устранение трещин с поверхности, обработка грунтовочной смесью, для надежной фиксации листов утеплителя.
2. После нужно зашить листы изнутри, с использованием клеевого состава или клея-пены.
3. Тщательное «пропенивание» стыков листов.
4. С целью обеспечения лучшего утепления, панели наклеиваются в несколько слоев.
5. Установка металлической сетки, которая оградит материал от различных грызунов.

Если вы не знаете, чем закрыть площадь под домом, чтобы исключить возможность продувания, под утепленный цоколь можно насыпать грунт или керамзит. Помимо этого, широко известно утепление фундамента пеноплексом, пеностеклом, пенопластом и пенополиуретаном.

Практические советы

Опытные специалисты советуют придерживаться некоторых рекомендаций о том, как правильно утеплить основу:

• по завершении работ по утеплению, желательно подождать не менее 7 дней и лишь потом начинать монтаж гидроизоляции;
• оборудовать вентиляцию, с расстоянием отверстий 1,5-2 м;
• чтобы уберечь конструкцию от разрешения, свайные опоры утепленного фундамента не должны передвигаться или вывинчиваться;
• чтобы увеличить уровень прочности и надежности цоколя, нужно дополнительно заделать слой арматурной сетки;
• при надлежащем проведении работ пространство в середине свф можно применить для собственных нужд;
• работы по обшивке свайно винтового фундамента должны выполняться со строгим соблюдением технологий.

Задаваясь вопросом, как утеплить свайно винтовой фундамент, опытный строитель ответит, что укрепление основы путем теплоизоляции является несложной процедурой, подвластной каждому. При этом не требуется использовать специализированную технику или обучаться специальным навыкам.
