Схема русской печи с лежанкой

Конструкция русской печи с лежанкой

Габариты классической печи: ширина около полутора метров (два аршина); длина – чуть более двух метров (три аршина); лежанку располагали на высоте примерно с человеческий рост – приблизительно 180 сантиметров (или два с половиной аршина), высота очага примерно 45 см, высоту пода принимали равной высоте стола.

Печь возводили на фундамент из мелких осколков кирпича, камней, реже на бревенчатый фундамент (дуб, сосна и другие породы). Конструкцию возводили одновременно с домом, но их фундаменты ни в коем случае не строят слитными, обязательно нужна обособленность. Саму печь возводили либо из обожженного кирпича, либо из сырца (в тех семьях, где доход не позволял использовать для строительства красный кирпич). Первые «дымницы» (дымовые трубы) делали из дерева, затем, ввиду пожароопасности материала, древесину заменили на камень и кирпич.

Конструкция печи: горнило – топка, место, где происходит горение топлива; шесток и подшесток – вспомогательный стол для посуды и ниша под ним; под – дно топливника; хайло – отверстие для выпуска дыма в избу; подпечье – пространство для хранения дров; устье – отверстие для закладки дров, закрывающееся заслонкой.

Русская печь с плитой и обогревательным щитком

При постройке простого дымохода большая часть тепла, вырабатываемого печью, теряется впустую. Горячие газы и дым выходят прямо на улицу, в то время как могли бы использоваться для обогрева дома. В случае установки плиты ситуация улучшается, т. к. часть тепла уходит на её разогрев и остаётся в помещении.

Чтобы увеличить эффективность отопления строятся обогревательные щитки. По конструкции это кирпичная стенка, располагающаяся над горнилом и варочной плитой.

Её особенность — проложенные внутри каналы для выхода дыма. Благодаря их протяжённости, раскалённые газы по пути к дымоходу передают большую часть своего тепла стенкам щитка и продолжают длительное время согревать воздух в доме.

Важно! Каналы щитка обязательно оборудуются заслонками и предусматривают прямой выход дыма наружу. Это имеет большое значение в летний период, когда дополнительный обогрев дома не требуется и создаёт некомфортные условия во время использования печи для приготовления пищи

Проекты печи

Проект печки с подтопком лучше выбрать еще на этапе планирования жилого дома, чтобы привязывать фундамент устройства элементам здания с целью создания печных отверстий в потолке и чердачном перекрытии. Необходимо учесть правила пожарной безопасности. Заказчик может выбрать тип и дизайн печи, а также определиться с ее функционалом.

Среди самых популярных проектов отопительных устройств:

Печи-барбекю. Устанавливаются в садовых беседках, жилых домах и пунктах общественного питания.
Печи-камины. Камин моментально нагревает помещение, а печь помогает сохранить тепло долгое время.
Комплексы — объединение 2 или более печей. Их преимущество — возможность обогреть даже большую площадь.
Печи с нижним и боковым прогревом. Такие устройства имеют трубный канал по центру дымосборника.
Печи с котлом водяного отопления. Удобны в том случае, если дом имеет большое количество помещений.
Простые отопительные приборы.
Отопительно-варочные конструкции. Чаще всего имеют двухъярусную систему дымооборотов. Дымовые газы поступают сначала в нижнюю часть печи, а потом в верхнюю. Такое отопление помогает сохранить тепло долгое время.
Банные печи.

При выборе проекта нужно обратить внимание на детали: на конкретные размеры, указанные в схеме, на полное и точное описание каждого шага строительства, на комментарии и разъяснения. Для того чтобы было проще строить печь, советуем ознакомиться с проектами приборов в таких журналах и книгах, как:. Для того чтобы было проще строить печь, советуем ознакомиться с проектами приборов в таких журналах и книгах, как:

Для того чтобы было проще строить печь, советуем ознакомиться с проектами приборов в таких журналах и книгах, как:

«Дом»;
«Сам»;
«Делаем сами»;
«Советы профессионалов»;
А.М. Шепелев «Кладка печей своими руками»;
Я.Г. Порфирьев «Печные работы»;
П.И. Воропай «Как сложить печь».

Выбор материала

Для строительства необходимы следующие материалы:

Красный керамический кирпич. Нужно заранее проверить, чтобы он был хорошо обожжен, имел высокое качество плотности

Особенно важно подобрать правильные кирпичи для пода (ровные, гладкие, одинаковой высоты). Раствор. В его состав должны входить просеянная жирная глина, речной песок и чистая вода

Чугунные детали: топочная, поддувальная, прочистная, вентиляционная дверцы, колосниковая решетка, вьюшка, заслонка, плита и две конфорки, водогрейная коробка

В его состав должны входить просеянная жирная глина, речной песок и чистая вода. Чугунные детали: топочная, поддувальная, прочистная, вентиляционная дверцы, колосниковая решетка, вьюшка, заслонка, плита и две конфорки, водогрейная коробка

Подготовка места

Фундамент нужно сделать таким, чтобы он мог выдержать большие нагрузки. Именно поэтому его лучше проектировать параллельно с самим домом, т. к. построить фундамент в уже имеющемся сооружении будет тяжело.

Профессионалы обычно придерживаются стандартной технологии: делают выступ между кромкой фундамента и кладкой не менее 0,5 м.

После того как сооружение будет готово, необходимо уложить пропитанный особым составом картон в два слоя в качестве гидроизоляционного материала. Чтобы достичь лучшего результата, выбирают крепкие кирпичи без разломов, делают тонкие швы (до 5 мм).

Достоинства и недостатки

Собственно, русская печь хороша универсальностью и всеядностью. На ней спят, в ней готовят пищу себе и скоту, ею обогревают жилище, ее тепло востребовано во многих кустарных производствах. Печь можно топить любым видом твердого топлива (кроме каменного угля). Ну, а вкус пищи, приготовленной в такой печи, действительно потрясающий — благодаря тому, что есть возможность длительного томления продуктов.

Даже КПД немалый для такой архаичной конструкции — порядка 64 % (исследования проходили сразу после Второй Мировой). А еще она прекрасно вентилирует помещение, где установлена, и быстро его прогревает, работая в процессе топки примерно как английский камин, грея лучистым теплом и форсированно прогоняя воздух, что способствует интенсивному воздухообмену.

Стоит честно упомянуть и недостатки русской печи. Прожорливость (не по причине низкого КПД) из-за большой массы и, как следствие, инертности (что в конечном итоге плюс — долго хранит тепло). И главное — высокое расположение активной части. То есть той части массива, что подвергается нагреву.

Наилучшие показатели эффективности выдает та система, в который теплообмен происходит максимально низко. В идеале — теплый пол. Но в русской печке источник тепла расположен высоко — грубо говоря, на уровне кухонного стола. А потому в таком помещении под потолком может быть жарко, а у пола будут гулять холодные сквозняки.

Надо сказать, что, судя по раскопкам, наши предки понимали суть проблемы. Они часто старались построить очаг пониже. Для этого обычно применяли оставленный при строительстве кусок материкового грунта — печь просто вырезалась из него. Но потом от такой практики отказались. Все же неудобно постоянно иметь дело с низкой печью — поясница хозяйки долго таких нагрузок не выдержит. Еще в начале ХХ столетия высоту печи подбирали по росту главной женщины в доме, чтобы той было удобно работать.

На этом фоне другие минусы конструкции уже и не выглядят решающими. Хотя их тоже стоит упомянуть: громоздкость и большая материалоемкость системы. Необходимость усовершенствования такой популярной и распространенной печи с целью избавления от врожденных конструктивных недостатков понимали все. Только ленивый архитектор, печник или инженер-теплотехник, работавший в области гражданского строительства, не предложил какого-то своего решения.

Известны печи Львова, Турока, Кржталовича, Тимоховича, Подгородникова и масса безымянных конструкций, в которых авторы занимались только тем, что пытались сложить эффективные мини-варианты печки или заставить ее массив греться сверху донизу. И, надо сказать, многим это удалось. Но тут, к сожалению, эпоха массового печного отопления подошла к концу. И теперь русская печь применима больше как резервное отопление или приятная дачная экзотика.

В интернете и книгах по печному ремеслу можно найти чертежи самых разных по размеру и конфигурации русских печей, но воплотить большинство этих конструкций по силам только профессионалу. Усовершенствованная русская печь лишилась своего преимущества — простоты. Собственно, такие сложности сегодня не очень-то и востребованы. Для большинства современных реалий вполне достаточно и простой русской печи классической конструкции, о которой и поговорим чуть ниже.

Пример конструкции

Построить отопительно-варочную печь с лежанкой, которая подойдет для дома или любого пространства площадью не более 30кв.м., сможет даже новичок.

Преимуществом конструкции является удобно встроенная чугунная плита, которая находится на таком уровне, что для использования не нужно низко наклоняться и использовать ухват. Также у конструкции предусмотрены летний и зимний режимы работы.

Лежанка нагревается спустя 3 часа, длительное время хранит тепло. Ею также можно пользоваться как местом просушки различных плодов и грибов, а при наличии стальной сушилки даже высушивать предметы гардероба.

Технические характеристики

Современные модернизированные русские печи со встроенной поверхностью для приготовления пищи позволяют несколько видоизменить привычные варианты конструкций и подогнать их «под себя». При помощи плиты можно воспользоваться дополнительным источником отопления, так как в данном случае появляется возможность нагревать боковой щиток или нижнюю печную часть без работающей основной топки.

В случае с боковым обогревом снабжаться теплом будет смежная комната. Что касается нижнего подогрева, то здесь накаляются все стенки подтопка. Благодаря такой особенности во время готовки еды можно отапливать одно большое помещение.

Строительство

Сначала находят место расположения будущего устройства. Обычно конструкцию возводят в самом большом помещении, располагают ее на расстоянии полутора-двух метров от наружных стен.

Для строительства печки нужен мощный фундамент, наличие лежанки и возможность приготовления пищи на его толщину не влияют. Фундамент заливают ниже уровня промерзания почвы в данном регионе.

Внимание! Фундамент печи не связывают с основным фундаментом дома

Выбор проекта, из чего можно построить печку

В интернете можно найти множество схем русской печи, но в вопросах строительства лучше довериться приглашенному мастеру.

Печка с лежанкой состоит из следующих элементов:

Тело. Выполняется из кирпича, и включает в себя систему дымовых каналов.
Основная топка или камера, где сгорают дрова и их заменители.
Горнило.
Камера для сбора оседающей золы.
Место для хранения посуды и иных вещей.
Лежанка.
Дымоход.

Есть несколько видов кирпича, которые могут использоваться во время строительства прибора:

обычный глиняный кирпич;
глиняный полнотелый кирпич;
огнеупорный кирпич из шамотной глины.

Кладется кирпич на тело печи на глиняно-песчаный раствор, для облицовки и трубы может применяться обычный цементный раствор с добавлением извести.

Общее количество кирпичей при стандартных размерах печи — 650—800 штук. Расход раствора примерно 20—25 ведер.

После окончания строительства печку просушивают, далее 2—3 дня устройство топят. После сгорания первой маленькой партии дров открывают дверцы, затем количество топочного материала увеличивают вплоть до полной загрузки топки. В это время надо следить за целостностью стен, появление мельчайших трещин на корпусе конструкции — признак некачественной работы.

Необходимые материалы и чертеж

Русскую печь можно соорудить самостоятельно. При этом, потребуются определенные инструменты и материалы.

Для возведения необходимо подготовить:

уровень, отвес и угольник;
строительные карандаши;
рулетку;
стальные мастерки;
расшивку;
кирку и резиновую киянку;
болгарку;
дрель;
сетку для песка;
рулетку;
нож или ножницы по металлу;
ведро, емкость для раствора;
опрыскиватель;
удлинитель;

Приобретаются следующие материалы:

красный и шамотный кирпич;
песок;
специальная глина;
дверцы чугунные (для поддувала, для топки и для варочной камеры);
задвижки и вьюшка;
заслонка для горнила;
базальтовый картон и рубероид;
решетки колосниковые;
проволока;
декоративные элементы для отделки;

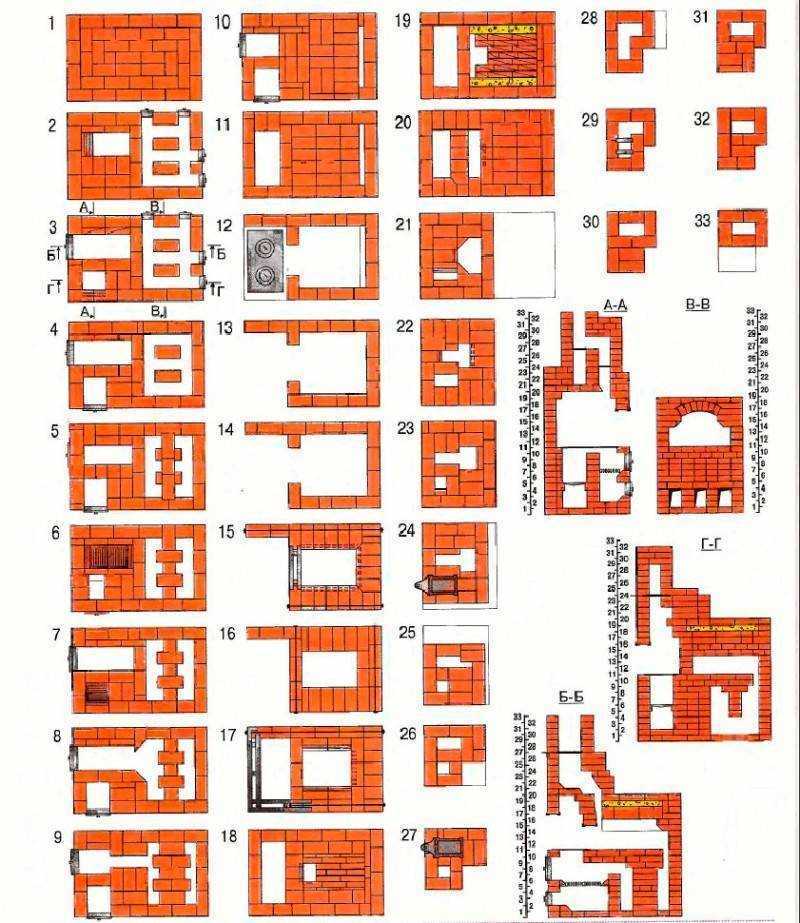

Чертеж:

Печь с лежанкой – русская классика

Русскую печь невозможно представить без лежанки – она кажется какой-то слишком компактной, современной и непривычной. А вот сооружение, на котором передвигался Емеля, полностью соответствует представлению русского человека о классической деревенской печке.

Сегодня большие и удобные конструкции, на которых можно «погреть косточки», разнообразны как по форме, так и по дизайну. Вот несколько образцов, которые при желании можно сделать и самостоятельно:

С использованием традиционной отделки

Из красного кирпича без отделки

Роспись народными орнаментами и узорами

Керамическая плитка или изразцы

Такое разнообразие оформление продиктовано желанием владельцев украсить интерьер, сделать его уникальным.

Краткое описание конструкции

Многие не знают, как правильно построить русскую печь с лежанкой, потому что не знают ни основных элементов, ни деталей кладки.

Главные элементы, которые должны присутствовать в каждой конструкции. В различных регионах названия деталей могут различаться (например, подпечье – подпечек)

Горнило – главная, большая камера, которая служит и для укладки дров, и для выпекания пирогов. Верхняя часть горнила – свод – нагревается и передает тепло лежанке.

Перед горнилом находится шесток – небольшой отсек, куда удобно ставить противни и горшки. Здесь же производят манипуляции по укладке дров на лопатку. Иногда под шестком располагают небольшую нишу – подшесток.

Устье – отверстие, ведущее в горнило.

Под – важная часть горнила, его нижняя плоскость, слегка наклоненная к устью. Самая гладкая отшлифованная поверхность печи.

Подпечье – ниша под печью, которая служит для сушки поленьев, хранения крупной утвари, ухватов, лопат, метелок.

Перетрубье – камера между горнилом и трубой, размещенная над шестком.

Вьюшка – заслонка, перекрывающая дымоход после прогорания дров.

Лежанка – большая горизонтальная поверхность для отдыха или сушки.

Самоварник – отверстие, в которое раньше вставлялась труба самовара.

Часто к большой печи пристраивают сооружение поменьше с варочной чугунной плитой. Его можно топить летом, чтобы приготовить обед

Если требуется дополнительный обогрев дома или пристроек (веранды), в корпус печи встраивают водогрейный котел и делают разводку в нужные помещения.

Плюсы и минусы сооружения

У русской печи масса преимуществ перед современными отопительными приборами, поэтому до сих пор она пользуется популярностью, особенно в загородных домах, на дачах.

Плюсы сооружения:

экономичность – если построить сложную по конструкции печь, то КПД достигает 70-80 %;
невысокая стоимость материалов и работы печников;
некоторые модели топятся не только дровами, но и другими видами твердого топлива;
многофункциональность – отопление, приготовление пищи, отдых в комплекте;
требует внимания 1 раз в сутки;
благоприятно воздействует на здоровье сухим теплом от кирпичей.

Если соблюдены правила строительства, то безопасность гарантирована.

Сооружение из кирпича обычно служит не менее 30 лет. Конструкции, сложенные мастерами, живут гораздо дольше – 100 и более лет без капитального ремонта

Но есть и недостатки, из-за которых владельцы зданий отказываются устанавливать печку. Топливо необходимо заготавливать заранее, высушивать и отбирать его. Современные электрические и твердотопливные котлы действуют эффективнее, при этом занимают меньше места и не требуют постоянного внимания.

Русскую печь можно установить только в отдельно взятом частном доме, для отопления многоквартирных, а уж тем более многоэтажных зданий она не подходит.

Перед тем, как рассчитать и сложить русскую печь с лежанкой, обязательно нужно определить ее размеры и место установки. Приготовьтесь к тому, что конструкция займет немало места

К недостаткам относится и регулярная чистка печи от золы и сажи.

Отделка: варианты, фото

Отделке печи стоит уделить особое внимание, потому как печь — сооружение весьма габаритное и, несомненно, будет являться центром внимания в любом помещении. При отделке печи лучше всего стремиться к гладкости всех поверхностей и возможности поддержания их в чистоте. Перед самостоятельным выполнением отделочных работ нужно, прежде всего, оценить масштаб и сложность работ, а также соизмерить стоимость разных способов отделки. Перед любыми отделочными работами поверхности печи необходимо очистить от грязи и пыли

Способы отделки могут быть самыми разнообразными, рассмотрим основные и часто используемые, которые можно выполнить без особой профессиональной подготовки:

Штукатурка. Штукатурка придаёт печи аккуратный вид, она позволяет исправить дефекты, допущенные при кладке, а также заполняет кладочные швы. Раствор штукатурки подбирается в зависимости от требуемого качества отделки, назначения и влажности помещения. В основном используют глинопесчаный раствор, а при необходимости в него добавляют известь, алебастр или цемент. Толщину намёта штукатурки рекомендуется не превышать более, чем на 1 см.
Швабровка стенок с последующей расшивкой швов кладки. Выполняются работы по очистке стенок печи от выступившего из швов раствора, более полному заполнению швов и придания им нужного вида

При выполнении работ очень важно своевременно очищать кирпичи от раствора влажной тканью, пока он не застыл.
Отделка печи натуральным камнем. Последнее время этот способ набирает большую популярность. Перед приклеиванием камня на печь предварительно следует разложить его на горизонтальной поверхности, чтобы идеально подобрать размеры и цвет, после чего камень переносится на стенки по утверждённому плану

Для кладки натурального камня используют готовые термостойкие мастики.
Облицовка изразцами. Такой способ очень трудоёмкий и ответственный. Облицовку печи изразцами необходимо производить параллельно с выполнением кирпичной кладки ряд за рядом, причём сначала выкладывают первый ряд изразцов, а затем ряд кирпичной кладки. С основной кладкой изразцы должны быть связаны проволокой, а между собой — скобами и штырями. Изразцы кладут на глиняный раствор, который закладывается в румпы (специальные выступы изразцов с тыльной стороны). В зависимости от желаемого вида, изразцы могут быть расположены один под другим или «вперевязку». Перед устройством изразцов их раскладывают на горизонтальной поверхности, чтобы подобрать орнамент и произвести подрубку под нужные размеры. Между изразцами по горизонтали предусматривают швы толщиной 1,5 мм, которые заполняют гипсовым раствором. Вертикальные швы выполняют впритирку. При установке изразцов нужно строго соблюдать горизонтальность, вертикальность, отвесность плоскостей и углов.

Роспись печи красками

Использование натурального камня в отделке печи

Художественная отделка изразцами

Печь оштукатурена и побелена известью

Печь аккуратно сложена из кирпича с расшивкой швов

После штукатурки или швабровки поверхностей печи её можно покрасить либо покрыть известью. Краски должны быть на водной или казеиновой основе. С помощью таких красок, которые могут быть разноцветными, можно расписать печь и придать ей уникальный и неповторимый дизайн.

Пошаговая инструкция изготовления буржуйки для гаража своими руками

Способ изготовления печи-буржуйки зависит от ее формы и используемого материала.

Классическая печь-буржуйка

Для изготовления подобной конструкции необходимо иметь определенные навыки работы со сварочным аппаратом. Вся работа состоит из нескольких шагов:

Сделать из листового металла 5 заготовок.
Заготовки нужно вырезать из листового металла
Приварить боковые поверхности ко дну. Следите, чтобы они располагались строго вертикально относительно друг друга, чему поможет использование уровня или строительного угольника.
Приварить заднюю стенку.
Внутреннее пространство поделить условно на три части: дымооборот, топочную часть и зольник. В двух последних установить колосниковую решетку. Для этого на высоте 10–15 см нужно приварить на всю длину уголки. Для самой решетки рекомендуется использовать толстую листовую сталь шириной 25–30 мм, из которой нужно вырезать полоски. Расстояние между пластинками должно быть 5 см. Сами прутья нужно приварить к двум прутам, которые придают решетке жесткость.
Сверху необходимо приварить два металлических прута, которые нужны для расположения отражателя (лист, который разделяет топку и дымооборот) располагать отражатель нужно таким образом, чтобы образовался канал для дыма.
Колосники и буржуйка не являются обязательными элементами
Приварить крышку буржуйки, не забыв об отверстии для трубы. Вырезать и приварить верхнюю перемычку. То же самое проделать с более узкой деталью.
Сделать дверцу. Ее рекомендуется делать на всю ширину печки, чтобы без проблем можно было извлечь колосники и отражатель во время чистки и ремонта. Не забудьте о том, что дверца должна быть оснащена ручкой, защелкой и завесами.
Установить конструкцию на ножки, которые можно изготовить из металлической трубы диаметром 2–3 см. Слишком высокими их делать не стоит. 8–10 см будет достаточно. При желании можно оснастить их болтами, что позволит регулировать высоту.
Изготовить дымоход из трубы диаметром 15–18 см. Для ее вывода нужно сделать отверстие в стене соответствующего размера. Труба состоит из трех частей, которые соединены между собой под углом 45°.
Труба не должна иметь горизонтальные части
На нижнем конце дымоходной трубы необходимо сделать вращающуюся заслонку. Сделать ее можно также из листового металла, но диаметр должен быть немного меньше отверстия в трубе. Предусмотреть нужно и ручку, которая бы двигала эту заслонку.
Фиксировать трубу нужно на гильзе размером 15–20 см, которая приваривается по отверстию к верхней крышке.
Установить печку, отрегулировать ее высоту.
При использовании листового металла можно сделать буржуйку любых размеров

Выбираем порядовку

Печь с лежанкой – это в первую очередь правильно, корректно выбранная схема, порядовка. Именно от неё зависит то, насколько эффективен, полезен и безопасно установлен будет такой отопительный прибор в доме.

Большой просторный лежак хорошо прогревается и отдаёт часть тепла в помещение

Большой открытый очаг выполняет отопительную функцию частично и предназначается для приготовления еды

Печи с лежанкой и варочной плитой также можно использовать для комфортного отдыха, сушки ягод, грибов, одежды, обуви.

Кроме того кирпичные печи с лежанкой обеспечивают более эффективное, равномерное отапливание помещений. Самыми лучшими являются отопительные агрегаты, в основе которых лежат топочные камеры, оборудованные функцией длительного горения. Также топки длительного горения относятся к категории самых эффективных, экономичных, в плане расхода дров и других видов твёрдого топлива.

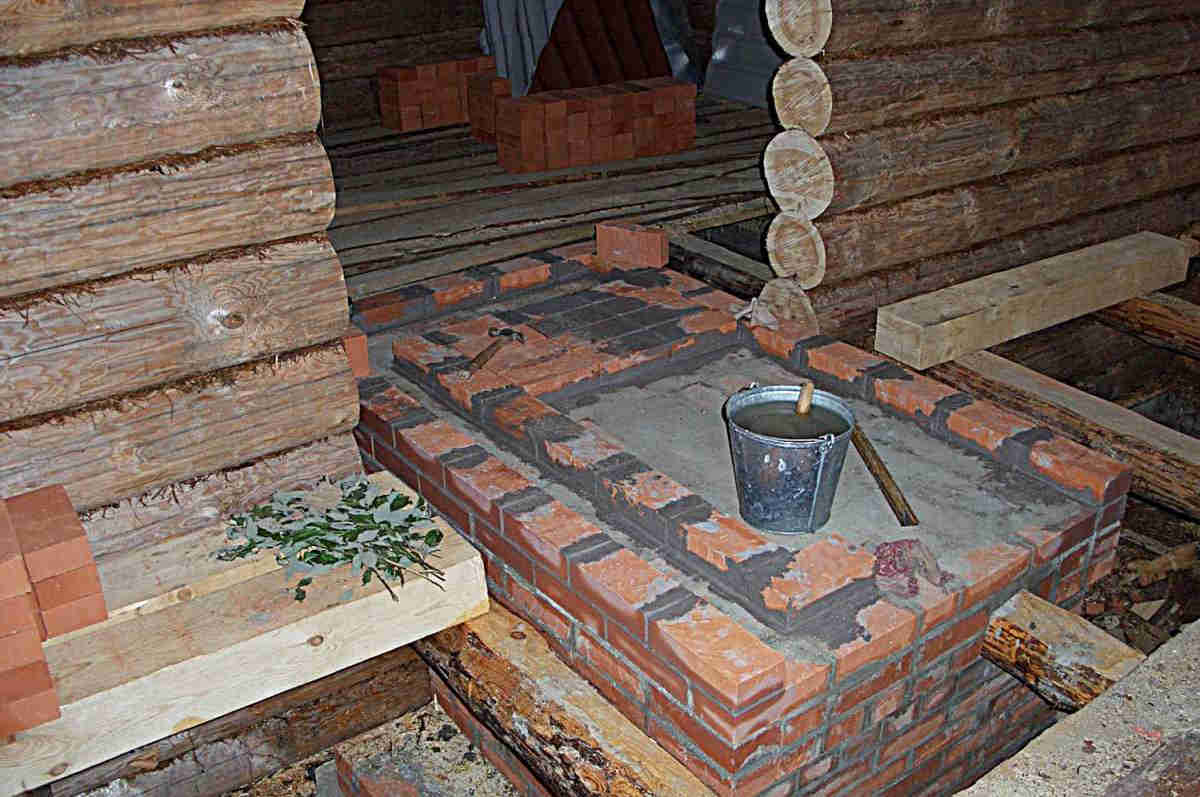

Фундамент

У печки внушительные размеры, весит она много, потому нуждается в надежной опоре.

Алгоритм работ таков:

Подготовьте котлован. Габариты рассчитывайте по печному основанию. С каждой стороны нужен запас в 15 см. Заглубляйтесь на 50-70 см.
Насыпьте песок, полейте водой, утрамбуйте, чтобы толщина гидроизоляции стала 15-20 см. Насыпьте еще песка, пролейте водой и выровняйте.
Выложите рубероид в 2 слоя.
Установите опалубку, застелите ее пленкой.
Смешайте цемент, песок и щебень 1:3:5. Используйте воду, чтобы получить полужидкую смесь.
Залейте в опалубку смешанный с гравием цемент, высота 20 см. несколько раз проткните этот слой, чтобы вышел воздух, утрамбуйте.
Пока раствор не застыл, установите арматуру. Высота над бетоном 5-7 см.
Залейте еще слой на 10-15 см, когда схватится, уложите арматурную сетку.
Заполните всю опалубку раствором, разровняйте.
Настелите рубероид в 1 слой.

Если планируется маленькая печь, то допускается основание-опечье. Устанавливают его на балки перекрытия пола. Такое основание представляет собой сруб из бруса или бревна в 2 венца. Для усиления балок и устойчивости печи в центр забивают промежуточные сваи. В свободное место насыпают бут, сверху пропитанный в жидкой глине войлок. Такая основа выдерживает сооружение до 700 кг. Если вес больше, то нужен плитный фундамент.

Окончание кладки и просушка печи

После окончания кладки печь перед эксплуатацией необходимо просушить. Сушат печь в два приема: сначала естественной сушкой в течение одной-двух недель при открытых дымовых задвижках, топочных и поддувальных дверках и при открытых дверях дома. (В сырую холодную погоду дымоходы печи можно сушить тёплым воздухом от электрокалорифера) Затем печь сушат огневой сушкой также одну-две недели. Печь при этом топят утром и вечером небольшими охапками мелко нарубленных сухих дров — по 4-5 кг. От традиционных берёзовых дров, выделяющих достаточно много смолы и сажи, необходимо отказаться. Лучше топить осиновыми дровами или другими, не выделяющими сажи.

Характерные особенности печки

Конструкцию придумали жители скандинавских стран более ста лет назад, но даже в наши дни ею не прекращают пользоваться.

Печку чаще всего размещают в простенках. Она имеет:

оборудованную варочную поверхность;
одну или две духовки;
отапливаемую лежанку.

Печку с лежанкой лучше всего разместить между жилыми помещениями и кухней. Чаще всего, площадь кухни не позволяет полноценно сделать печку, поэтому в ней присутствуют только духовка и варочная панель (ВП). Но кухня от этого ничего не теряет, поскольку при готовке пищи шведка успевает ее прогреть.

Шведка с лежанкой

Из чего состоит печка

Шведку не зря считают компактной. Из топки до трубы газы двигаются по канальному дымоходу. Теплообмен происходит в колпаках.

К конструктивным особенностям Шведки относят:

Большую духовку. Ее лучше делать из чугуна. Духовой шкаф рассчитан больше для обогрева комнаты, но в нем можно выпекать хлеб. Поскольку в печке имеется колпак, при химическом пиролизе дров тепловая энергия выделяется в большом объеме. Она сразу подходит к стенкам духовки, расположенной рядом. При широко распахнутых дверях духовки вы уже через пять минут ощутите сильный горячий поток, поступающий снизу.
Верхнюю нишу, на которой можно сушить зимнюю обувь и одежду. Полностью мокрые вещи высохнут за пять часов. Ее обогревает первый и вторичный жар, поэтому она остается теплой даже после того, как прекратить топку.
Нижнюю нишу. Является углублением прямо на варочной плитой. Своеобразный термос. Вы можете поставить здесь горячий ужин, и он не остынет до самого утра.

Задняя часть печи располагается в смежной комнате. К ней можно приделать камин или лежанку. Традиционный размер лежанки – 180 сантиметров длина и 65-70 сантиметров ширина.

Плюсы и минусы

Перечень преимуществ печки представлен:

небольшими размерами;
многофункциональностью: печка подходит для готовки пищи, обогрева дома и для высушивания влажных вещей;
высоким коэффициентом теплоотдачи и КПД;
возможностью пристроить дополнительные элементы (лежанку);
несложной кладкой: вам нужно просто следовать пошаговой инструкции;
высокой эстетичностью: печка может стать украшением любого интерьера;
наличием летнего и зимнего режима;
быстрым разогревом;
возможностью перерабатывать любой твердый отопительный материал;
отсутствием необходимости частого техобслуживания: при правильной эксплуатации печка не доставляет ни каких хлопот.

К недостаткам плиты относят:

при работе должны использоваться только качественные материалы;
для кладки подходит исключительно шамотная глина;

Шамотная глина

дверцу топочной камеры (ТК) нужно изготавливать только с литого чугуна, поскольку другой материал не выдержит сильных тепловых нагрузок;
не подходит только для сезонного использования: если печкой пользоваться редко, она начнет сыреть и разрушаться.

Но если вы будете пользоваться ею постоянно, то более удачной отопительной системы вам не найти.

Конструкция русской печи

Чертежи русских печей могут быть самыми разными, потому что сооружения отличаются друг от друга очень сильно.

В зависимости от размеров печи могут быть: малые, средние и большие.

Русская печь используется для отопления, варки, имеет духовку и лежанку. Чтобы построить такое сооружение, необходимо изучить его строение.

Схема устройства традиционной русской печи состоит из следующих отделов:

подпечье – используется для сушки дров. Во многих печных сооружениях такого отдела нет из-за его невостребованности;
холодная печурка – в ней хранят посуду. Также сооружается не всегда;
шесток – представляет собой нишу перед горнилом. В ней устанавливают плиту для варки. А если плита находится в другом месте, в шесток ставят еду, чтобы она не остывала;
под – это дно горнила. Его необходимо устанавливать с небольшим наклоном к входу в камеру, чтобы легче было передвигать находящуюся в ней посуду. Поверхность у этого элемента следует отшлифовывать;
горнило или варочная камера – используется для закладки дров и установки жаростойкой посуды. Свод камеры также должен быть выполнен с небольшим уклоном к входу. Благодаря такой конфигурации под потолком скапливается горячий воздух, прогревая лежанку и стенки печки по бокам;
перетрубье – это ниша, над которой начинается труба дымохода;
вьюшка – представляет собой окно с дверцей, при помощи которой перекрывают дымоход. Через нее добираются до заслонки, с помощью которой регулируют тягу;
лежанка – находится сзади дымохода, над горнилом. Когда печь начинают топить, она хорошо прогревается.

Современные русские печки дополнены такими элементами, как плита для варки и бак для нагрева воды. Кроме того, в этом сооружении осуществляется прогрев подтопочного отдела, из-за чего печь достигает необходимой температуры гораздо быстрее, значит, помещение прогреется также быстро.

Благодаря наличию различных отделов в этом сооружении, нет необходимости отапливать все помещение в летний период, а использовать только варочную плиту, чтобы приготовить пищу. Это создает в доме нормальный микроклимат и экономит топливо. Зимой в печи прогреваются все отделы, что способствует не только нагреванию воды, плиты и духовки, но и всего помещения.

Чтобы сделать русскую печь своими руками, проводят подготовительные работы, начинающиеся с выбора места.

https://youtube.com/watch?v=BbvQPy55lgQ

Правильный замес

Чтобы выложить русскую печь своими руками в избе или на даче, необходимо около 3,5 м3 готового раствора. Поэтому необходимые ингредиенты берутся в соотношении, указанном выше, и к ним добавляется вода в пропорции 1 к 4, согласно объему используемой глины. К примеру, 1,2 м3 глины, 0,3 м3 воды и 2,4 м3 песка.

В качестве емкости можно использовать железную бочку или жестяной ящик, в котором глина предварительно замачивается на несколько дней. Затем добавляется песок и перемешивается ногами в высоких сапогах, до момента, когда смесь станет однородной. В виду того, что швы кладки должны быть не более 3 мм. (шамотный кирпич) и не более 5 мм. (обычный кирпич), все крупные части и мелкие камни необходимо удалить из готового раствора.

Нюансы кладки русских печей

В случае, когда запроектирован фундамент, его нужно делать качественно, контролируя уровнем горизонтальность основания под печь. После того, как оно готово, приступают к основному этапу работы. Разобраться, как правильно сложить русскую печь, может помочь чертеж. Основное при укладке кирпичей – придерживаться порядовки.

Чтобы конструкция получилась максимально безопасной, настоящую русскую печь делают абсолютно герметичной. По этой причине не используют треснутые кирпичи.

Толщина швов между рядами может составлять от 5 до 8 миллиметров. При обеспечении герметичности печники не советуют задействовать глину, обмазывая ею стены изнутри. Дело в том, что после этого в процессе работы агрегата на них начинает собираться сажа и понижается степень их теплопроводности.

В один или полтора кирпича кладут наружные стены, а внутренние – также в полкирпича. Если сделать внутренние стены в целый кирпич, то они получатся слишком толстыми и прогреваться будут дольше, а значит, принцип работы русской печи нарушится, и расход топлива возрастет.

Выводы и полезное видео по теме

Порядок строительства конструкции с лежанкой и подтопком:

Обзор печи, построенной по традиционным технологиям:

Обзор печи Кузнецова с лежанкой:

Наличие лежанки у русской печи не говорит о сложности ее конструкции, поэтому заняться строительством полезного и даже модного сооружения можно самостоятельно. Однако не забудьте тщательно изучить тему, вникнуть в нюансы кладки и заручиться поддержкой специалиста – опытного мастера-печника.

Хотите рассказать о том, как строили русскую печку в своем загородном доме или на даче? Вам известны технологические тонкости, которые будут полезны посетителям сайта? Пишите, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы, публикуйте фотоснимки по теме статьи.
