Радиаторные батареи: классификация, особенности цельных и секционных отопительных приборов, габариты и тепловая мощность

Межосевое расстояние и высота биметаллического радиатора: советы специалистов

Рекомендации экспертов:

• Высота биметаллического радиатора отопления может быть рассчитана по следующей схеме: к межосевому расстоянию необходимо добавить 80 мм. Например, если расстояние между центрами входного и выходного коллекторов составляет 350 мм, то итоговая (монтажная) высота равна примерно 430 мм.
• Если межосевое расстояние биметаллического радиатора не соответствует высоте труб, достаточно свести или развести их. Но необходимо соблюдать условие: переход должен быть плавным, а не под прямым углом.
• Оптимальная высота биметаллического радиатора отопления определяется таким образом, чтобы после установки в нишу или область под окном расстояние от стенки до прибора составляло от 3 до 5 сантиметров. Если прибор будет находиться ближе, тепловая энергия распределяется нерационально. Также верхняя часть устройства должна находиться на удалении 8-12 сантиметров от подоконника. Маленький зазор снизит тепловой поток от радиатора. Идеальное расстояние от пола до отопительного устройства — 10 сантиметров. Если он установлен ниже, то ощутимо уменьшится эффективность теплообмена. Возникнет и другая проблема — сложность удаления загрязнений с пола в области под батареей. Обратный вариант — слишком высокое расположение радиатора по отношению к полу — приведет к неравномерности температурных показателей в помещении.
• Наиболее востребованы биметаллические радиаторы с межосевым расстоянием 500 мм, такой размер «стандартен» для большинства новостроек. Для маленьких кухонь и санузлов идеально подходят модели с межниппельным расстоянием 200. 800-миллиметровые устройства, как правило, используются для установки в объектах коммерческого назначения, в офисах, а также частных жилых домах.

Виды радиаторов отопления и их сравнительные характеристики

Размер отопительного устройства — весомая характеристика, на которую обращают внимание при выборе, так как определяет мощность и занимаемое в помещении пространство

Стандартные

Помимо размеров радиаторы отопления различаются ещё и по материалу изготовления.

Фото 1. Биметаллические радиаторы стандартного размера. Подобные приборы обычно устанавливают в квартирах.

Чугунные

Распространённые в советское время отопительные системы, которые остаются в коммунальных квартирах и в XXI веке — чугунные батареи. Характеристики стандартных чугунных изделий:

• средняя высота — 50—60 см.;
• длинна одной секции — 7—8 см.;
• предел мощности — 0,15—0,17 кВт;
• рабочее давление — 9—10 атмосфер.

Алюминиевые пластинчатые

Материал таких обогревателей быстро передаёт тепло от жидкости в помещение.

Кроме того, эти устройства куда легче чугунных систем отопления, а плоские пластины корпуса выглядят намного современнее. Но габариты у них похожи, отличия выявляются в технических характеристиках:

• средняя высота — 60—70 см.;
• длинной одной составной части — 7—8 см.;
• тепловой потолок — 0,17—0,19 кВт;
• рабочее давление — 16 атмосфер.

Биметаллические

Эти радиаторы внешне не отличаются от алюминиевых, так как корпус выполнен из того же материала, но внутри них размещаются стальные трубки, которые защищают конструкцию от гидроударов, высокого давления и улучшают теплопроводность.

Характеристики стандартных моделей:

• высота секции и, соответственно, целого изделия — 40—50 см.;
• длина составной части — 8 см.;
• максимальная мощность — 0,19—0,21 кВт;
• выдерживаемое давление при работе — 20—35 атмосфер.

Фото 2. Конструкция биметаллического радиатора отопления. Стрелками указаны составные части прибора.

Низкие

Низкие радиаторы являются самыми компактными среди всех типов радиаторных приборов.

Чугунные

Поскольку такие изделия выпускались по строгим нормативам, то и размеры у них не отличаются разнообразием. Аккуратные чугунные радиаторы небольших размеров создают на заказ методом фигурного литья. Габариты и значения:

• высота секции — 40—50 см.;
• длина составной части — 5—6 см.;
• тепловой потолок — 0,09—0,11 кВт;
• рабочее давление — 9 атмосфер.

Фото 3. Низкий радиатор, изготовленный из чугуна. Прибор белого цвета с достаточно современным дизайном.

Алюминиевые

Небольшие алюминиевые радиаторы встречаются куда чаще, так как производство ведётся не так давно и технологии продолжают совершенствоваться. Малый размер определяет сферу их использования: такие устройства устанавливаются в детских садах, подсобных помещениях, отапливаемых гараж, мансардах и верандах. Характеристики:

• высота — 50 см.;
• длина секции — 6—7 см.;
• температурный максимум — 0,11—0,13 кВт;
• давление при работе — до 16 атм.

Биметаллические

Сфера применения биметаллических обогревателей малых размеров ограничивается той же категорией типов помещений, что представлены и у алюминиевых устройств.

Дополняет список разве офисные помещения на значительной высоте — из-за высокого давления в трубах небоскрёбов и бизнес-центров. Характеристики:

• высота изделия — 30—40 см.;
• длина одной секции — 6—7 см.;
• потолок мощности — 0,12—0,14 кВт;
• выдерживаемое давление при работе — до 28—32 атмосфер.

Чугунные

Тут размеры изделий из чугуна мало чем отличаются от других категорий: все заводские модели стандартны по размерам, так как производились по ГОСТам.

Приобретаются высокие чугунные радиаторы в специализированных литейных мастерских (не так уж и дешёво). Характеристики приборов данного вида:

• высота корпуса отопительной системы — 80—90 см.;
• длина одной секции — 7—8 см.;
• температурный потолок — 0,18—0,21 кВт;
• максимальное давление — около 9—12 атмосфер.

Алюминиевые

Тут выбор намного шире: для тесных помещений, куда не влезут длинные радиаторы, лучше приобрести узкие, но высокие алюминиевые модели. Они, как правило, имеют всего 4 составные части, но это полностью компенсируется их длиной. Характеристики:

• Высота изделия — до двух метров.
• Длина секции — около 10—12 см.
• Максимальная мощность — 0,40—0,45 кВт.
• Давление ~ 6 атмосфер.

Внимание! Такой тип радиаторов категорически запрещено использовать в системах центрального теплоснабжения — батарея просто не выдержит такого давления

Биметаллические

Стальной сердечник биметаллических батарей не позволяет сделать их очень высокими, так как циркуляция воды по нему будет затруднена.

Однако даже меньших вдвое размеров, сравнивая с полностью алюминиевым собратом, хватает, чтобы обогреть просторное помещение. А значение уровня максимального давления просто поражает:

• Высота отопительной системы ~ 80—90 см.
• Длина составной части — 7—8 см.
• Тепловой потолок — 0,18—0,22 кВт.
• Рабочее давление — от 20 до 100 атмосфер.

Регулировка температуры охлаждающей жидкости

За поддержание постоянной температуры в системе охлаждения двигателя отвечает термостат. Данный элемент распределяет движение охлаждающей жидкости по контурам. Эти контуры называются малый и большой круг. Рубашку двигателя можно считать малым кругом, движение потока через радиатор-большой круг. Возникает такая ситуация, когда охлаждения наружным воздухом при движении ОЖ по большому кругу в жаркую погоду или при нагрузках оказывается недостаточно. Чтобы обеспечить эффективный отвод нагретого воздуха и поддерживать постоянную температуру охлаждающей жидкости дополнительно устанавливается один или целый ряд вентиляторов. Такие вентиляторы могут иметь механический привод (вискомуфту) или электрический привод.

Регулирование теплового режима «шторкой»

Жидкостная система охлаждения двигателя внутреннего сгорания может быть оснащена двойным регулированием теплового режима. Первым регулятором выступает термостат, о котором мы уже говорили. Вторым терморегулирующим элементом становится шторка-жалюзи.

Устройства с двойным регулированием конструктивно имеют жалюзи, установленные непосредственно перед радиатором. Благодаря такому решению в сильные морозы радиатор можно прикрыть, уменьшив интенсивность обдува наружным воздухом. Отвод тепла снизится, а само тепло можно более эффективно использовать для поддержания рабочей температуры ДВС и интенсивного отопления салона автомобиля.

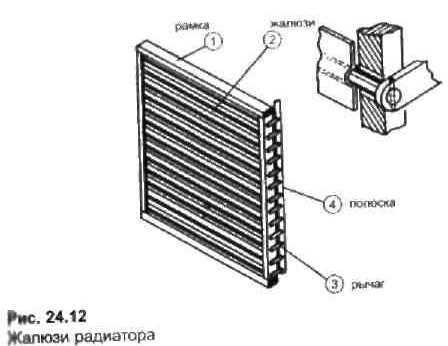

Жалюзи представляют собой пластины из металла, которые соединены между собой шарнирами. Эти шторки могут иметь вертикальное или горизонтальное расположение перед устройством. Управление таким решением осуществляется рукояткой из салона автомобиля, а также может быть реализовано автоматически в отдельных конструкциях. Принцип действия механического устройства заключается в том, что задвигая или вытягивая рукоять в салоне, водитель осуществляет поворот пластин. Происходит изменение щели между жалюзи и происходит регулировка интенсивности обдува радиатора воздушными потоками. Результатом становится воздействие на температуру охлаждающей жидкости.

В условиях предельно низких температур на капот и радиаторную решетку дополнительно крепят специальный утеплительный чехол. Такой чехол изготовлен из водонепроницаемой пожаробезопасной ткани. Указанные меры способствуют поддержанию рабочего теплового режима двигателя в необходимых рамках.

Установка дополнительного радиатора

Появление мощных высокофорсированных атмосферных и турбодвигателей, которые работают в самых разных режимах нагрузки, поставило перед разработчиками задачу установить дополнительные устройства охлаждения. Инженеры реализовали параллельную установку дополнительного радиатора. Такое решение получило свой отдельный электрический вентилятор. Не стоит путать дополнительный радиатор охлаждения с интеркулером, который устанавливается для охлаждения сжатого воздуха в системах с турбонагнетателем.

Что нужно знать при покупке

Радиаторная батарея отопления, конечно, должна вписываться в интерьер комнаты, но все-таки главным критерием при выборе должны быть ее технические характеристики, да и конструктивные особенности стоит учесть. Так что на этом вопросе стоит остановиться отдельно.

Цельные или секционные отопительные приборы лучше

Большая часть используемых в быту батарей относятся как раз к группе секционных. То есть на заводе выпускаются типовые сегменты, которые затем объединяются в радиатор отопления. Сборка производится с помощью ниппеля с разной резьбой с двух сторон. При его повороте обе секции очень плотно прижимаются друг к другу.

Сборку/разборку можно выполнить самостоятельно

Из недостатков таких конструкций отметить можно риск возникновения протечки по месту стыка отдельных секций. Также нежелательно их использование в автономных системах с повышенным давлением.

Зато можно добавить или наоборот убрать лишние секции, регулируя тем самым тепловую мощность отопительного прибора. Причем сделать это можно и своими руками.

В случае с цельными радиаторами коллектор изготавливается из одной трубы, а потом на него напрессовывается оребрение. Благодаря такой конструкции он может выдерживать большее давление в системе отопления. Так что есть смысл выбрать такой отопительный прибор в автономной системе отопления с повышенной температурой теплоносителя.

Цельный стальной радиатор

Габариты радиаторы

Инструкция по установке радиатора обычно предусматривает его расположение в нише под окном, так что выбор размера – дело ответственное. Главное при установке – чтобы радиатор не находился впритык ни к стене, ни к полу, да и сверху до подоконника должно оставаться сантиметров 5-7 свободного пространства. Если эти требования не соблюсти, то львиная доля тепловой энергии будет уходить на нагрев стен и подоконника.

Правильное размещение батареи отопления

По высоте самым ходовым можно считать модели с межосевым расстоянием 400-500 мм (высота прибора составляет примерно 570 мм).

Помимо этого, в продаже можно найти:

очень низкие радиаторы – используются в домах с большими окнами, где радиатор обычного размера перегораживал бы обзор. Биметаллические радиаторы выпускаются с минимальным межосевым расстоянием 200 мм, алюминиевые – 150 мм, такая «кроха» подойдет даже если окна доходят почти до пола;

Небольшие по высоте батареи стильно выглядят

при дефиците свободного пространства подойдет вертикальная батарея радиатор. От обычно она отличается большим межосевым расстоянием и малым числом секций. Установить такой отопительный прибор можно и в углу, где обычно остается сантиметров 50 свободного пространства.

Пример вертикальной батареи

Когда выполняется замена радиатора-батареи в квартире, то межосевое расстояние имеет особое значение. Рекомендуется замерить расстояние между подачей и обраткой в квартире и выбирать отопительный прибор с точно таким же межосевым расстоянием.

Тепловая мощность прибора

В вопросе, как выбрать отопительные батареи радиаторы, учет теплоотдачи – самый важный параметр. Для этого достаточно просто ознакомиться с документацией на отопительный прибор. Обычно указывается теплоотдача либо всей батареи, либо теплоотдача отдельной секции.

Значение теплоотдачи может указываться и в маркировке радиатора. Например, обозначение МС140 в маркировке чугунной модели означает теплоотдачу одной секции на уровне 140 Вт, зная количество секций, подсчитываем теплоотдачу всего отопительного прибора. Лидерами по этому параметру можно считать биметаллические батареи, у них теплоотдача составляет на уровне 200 Вт.

Тепловая мощность биметаллических отопителей на высоте

Также нужно обратить внимание на такие технические характеристики отопительных батарей радиаторов как рабочее давление в системе, допустимую температуру теплоносителя, а также тип металла. Например, при контакте стали и алюминия происходит интенсивная коррозия последнего, так что срок службы отопительного прибора сокращается в разы.

https://youtube.com/watch?v=8B4VD7kY6iU

Строительная экспертиза в Краснодарском крае. Центр КРДэксперт. Краснодар

При проектировании отопления в частном доме необходимо рассчитать мощность батарей (радиаторов) в каждой комнате. Можно заказать расчет, можно попытаться посчитать самостоятельно онлайн калькулятором или при отсутствии данных о стенах — посчитать очень приблизительно: 100 Вт мощности на 1 кв.м помещения.

Не забывайте о коридорах – в них чаще всего тепло идет из комнат (если нет своих радиаторов), при расчете площадь коридора можно пропорционально приплюсовать к площади комнат.

Но в статье речь пойдет не о расчете мощности радиаторов, а о том – каким должен быть физический размер радиатора, а точнее его длина при заданной расчетом тепловой мощности отопительного прибора. Иначе можно получить такую картину (фото ниже): мощность радиатора правильная, но как-то батарея не смотрится.

При выборе модели (типа) радиатора по заданной тепловой мощности необходимо также учитывать требование СНиП, что длина радиатора должна быть не менее 1/2 ширины окна. В идеале – когда длина радиатора равна ширине окна. Для чего это делается? – при длине радиатора равной ширине окна весь холодный воздух от стекол окна будет попадать на радиатор и сразу прогреваться. При коротком радиаторе, как на фото выше большая часть холодного воздуха от окна будет проходить мимо окна и попадать в зону у пола – что не очень хорошо, особенно если в комнате могут находиться маленькие дети, играющие на полу.

Итак: как имея заданную тепловую мощность обеспечить перекрытие окна радиатором?

Способ 1. Этот способ подходит для алюминиевых и биметаллических радиаторов. Обычно для отопления применяют радиаторы высотой 500 мм. Если такой радиатор получился меньше 1/2 ширины окна, нужно рассмотреть выбор радиатора меньшей высоты: 350 или 200 мм – при одинаковой мощности, чем ниже радиатор, тем будет больше его длина.

Способ 2. Этот способ больше подходит для стальных панельных радиаторов, хотя его можно комбинировать со способом 1. Стальные панельные радиаторы выпускаются нескольких типов, очень похожих и внешне отличающихся только толщиной (за исключением типа 10). Типы радиаторов приведены на картинке ниже, первая цифра в типе указывает сколько греющих панелей в радиаторе, вторая – сколько имеется пластин оребрения. Например, тип 21 — состоит из двух отопительных панелей и одной пластины оребрения между ними.

При одной и той же мощности — чем меньше отопительных панелей и пластин оребрения — тем длиннее будет радиатор, таким образом преимуществом стальных панельных радиаторов является наличие широкого ряда типов, позволяющих при заданной мощности выбрать радиатор необходимой длины.

Напоследок повторюсь еще раз: длина радиатора должна быть не менее 1/2 ширины окна, в идеале – равна ширине окна.

Строение и принцип работы радиаторов

Секционные приборы считаются оптимальным выбором для хозяев, которые желают нарастить или уменьшить количество элементов, упростить процесс ремонта и замены деталей. В панельных батареях дефект устраняется полной заменой оборудования или помощью специалистов, что иногда дороже покупки нового прибора.

Строение агрегата такое – по трубопроводу подачи транспортируется теплоноситель, который проходит по верхним, нижним и вертикальным каналам, передает тепло ребрам прибора, а они нагревают панели. Скорость прогрева зависит от расстояния между осями – это промежуток между центром трубы и подводом. Межосевое расстояние – нюанс, учитываемый при замене батарей на новые.

Принцип работы – лучевой, то есть воздух в помещении нагревается только от теплоносителя, подаваемого в батареи. От того, насколько горячей будет вода в радиаторах, зависит быстрота прогрева комнаты.

На заметку! Силуминовые приборы быстро нагреваются и быстро остывают, поэтому в период холодов теплоноситель в системе алюминиевых радиаторов отопления нужно поддерживать на постоянном уровне температуры. Особенно это касается автономных тепловых систем, где источником тепла является котел.

Показатели допустимого давления в радиаторах из алюминия

Рассматривая, какие алюминиевые радиаторы отопления лучше, в расчет берется показатель давления в системе. Технический паспорт прибора содержит данные о рабочем и опрессовочном (максимальном) давлении. Рабочие показатели – это постоянный уровень давления в системе в период циркуляции теплоносителя, опрессовочный норматив нужен для запуска сети в тестовом режиме.

Для тепловых приборов из алюминия показатель давления 10-15 бар. В сетях центрального типа уровень давления не более 15 бар, а в магистралях может достигать 30 бар – это обуславливает скачки параметров, из-за которых силуминовые батареи не рекомендуется устанавливать в квартирах. Зато нет ограничений для автономных сетей, где давление редко превышает 2 атм.

Совет! Котлы отопления производства Германии часто показывают давление прибора в 10 бар (атмосфер). Установка силуминовых батарей возможна, но только при правильных расчетах скорости циркуляции теплоносителя.

Дополнительные детали и приборы для монтажа радиатора

Для установки оборудования пригодятся дополнительные детали. В продаже есть монтажные наборы и комплекты для установки, это разные виды оборудования. В частности, в комплекте есть клапаны, переходники, заглушки, а монтажный набор содержит фиксаторы и другие детали для крепления батареи на стену.

Совет! В частном доме прибор отопления допускается ставить в любую точку, в квартире – под окном. При изменении зоны монтажа в многоэтажном доме потребуется получение разрешительных документов.

Чтобы предварительно определить размеры алюминиевых радиаторов отопления, подобрать зону установки, принимается в расчет стандартный показатель 50 см.

Для фиксации оборудования и запуска в эксплуатацию пригодится:

• кран Маевского для спуска воздушных пробок;
• крепежи (кронштейны);
• заглушки;
• резьбовые переходники.

Покупать комплектующие для алюминиевых радиаторов отопления следует только после точного определения размеров агрегата. Проще всего брать батареи сразу в комплекте с монтажными устройствами. Цена комплекта выше, но приобретение деталей по отдельности обойдется дороже. Вся фурнитура выбирается с учетом зоны монтажа, способа подключения, который может быть односторонним, нижним или диагональным. Тут в расчет принимается размер сечения трубопровода.

Совет! Хозяину придется докупать герметик, фум-ленту или льняную нить для подмотки, испарители, термоголовки, контроллеры, вентиляторы и другие приборы для контроля и установки режима обогрева.

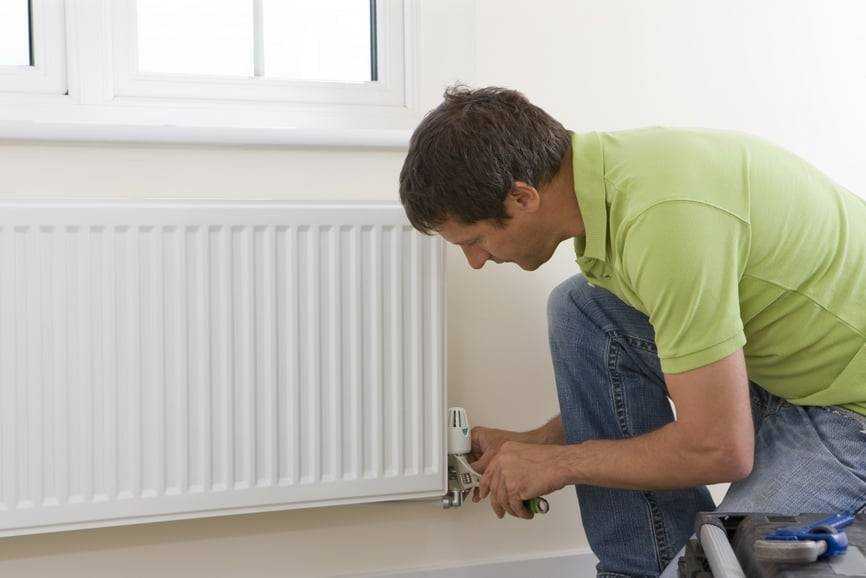

Установка радиатора отопления своими руками (пошагово)

Предварительно перед началом монтажных работ, необходимо составить схему системы отопления. Схема системы отопления может быть разработана для отдельного случая, с вычислением выигрышной позиции радиаторов отопления, для максимальной теплоотдачи.

При большом количестве секций и правильном подключении будет выделяться достаточное количество тепла для отопления помещения.

Существует так же третий способ монтажа радиатора к системе отопления, он менее эффективен по сравнению с двумя ранее представленными.

В таком случае труба подающая и проводящая горячую воду монтируется к нижней части радиатора. Эффективным данный способ монтажа можно считать, для системы отопления встроенной в пол.

Как правильно сравнить биметаллические радиаторы между собой?

Каждый, кто основательно подходит к выбору батарей отопления для своего дома или квартиры, стремится приобрести изделия с оптимальными рабочими и эксплуатационными техническими характеристиками. Чтобы правильно выбрать наиболее подходящий радиатор, сравниваемые модели должны быть одного типоразмера. В справочных данных параметры приводятся для одной секции, поэтому сравнивать нужно не приборы в целом, а их конструктивные части. Основным параметром, по которому происходит деление на типоразмеры, является межосевое расстояние.

Радиаторы с различным межосевым расстоянием.

Межосевым расстоянием называют размер между осью верхнего и нижнего коллектора. Как и цельноалюминиевые модели, биметаллические батареи отопления выпускаются в основном с межосевым расстоянием от 200 до 800 мм. Модели с большим значением межосевого расстояния, и как следствие, с увеличенной высотой секций (но меньшей шириной всего радиатора), являются редкостью. Их используют, если особенности интерьера комнаты не позволяют разместить горизонтально расположенный прибор.

Устройство биметаллического радиатора.

Геометрические параметры

Основными геометрическими характеристиками биметаллического радиатора является его высота, а также ширина и глубина секции. Высота, как правило, на 60 – 80 мм превышает его межосевое расстояние.

Большинство производителей выпускает модели с шириной секции 80 мм. Зная количество секций, можно легко определить общую ширину прибора.

Глубина секции составляет 80 – 100 мм. Радиатор может быть как постоянной глубины, так и меняющейся по высоте, как у стильного и изящного прибора серии DreamLiner от компании Royal Thermo.

Монтаж радиатора отопления на деревянную стену.

Тепловая мощность

Данный параметр позволяет определить, сколько секций радиатора конкретной модели нужно, чтобы обогреть комнату определенной площади. Тепловая мощность измеряется в Ваттах и составляет при межосевом расстоянии:

• 500 мм – от 170 до 200 Вт;
• 350 мм – от 120 до 140 Вт;
• 300 мм – от 100 до 145 Вт;
• 200 мм – около 100 Вт.

В своих информационных, технических материалах (инструкциях, руководствах, каталогах) производители указывают таблицы, показывающие количество секций, оптимальное для обогрева помещений различной площади.

Стальной сердечник — основа конструкции.

Объем (емкость) одной секции

В биметаллических радиаторах теплоноситель циркулирует по стальным сердечникам. Сердечник представляет собой Н-образную сварную конструкцию, состоящую из верхнего и нижнего коллектора, соединенных между собой вертикальной трубкой (теплопроводом). Каждый коллектор имеет два боковых отверстия с внутренней резьбой, благодаря которым секции могут соединяться с помощью стальных ниппелей. Данная конструкция полностью исключает контакт теплоносителя с алюминием.

В отличие от алюминиевых радиаторов, где теплопровод имеет овальное сечение, в стальных сердечниках биметаллических моделей применяются исключительно круглые трубки, что предусматривает меньшую емкость каждой секции. Так, биметаллический Rifar Base 500 имеет емкость секции 0,20 л, в то время как алюминиевая модель Rifar Alum 500 того же типоразмера характеризуется объемом 0,27 л.

Секция прибора в разрезе.

Масса секции

Биметаллические радиаторы имеют большую массу, чем аналогичные модели алюминиевых батарей отопления. Это объясняется использованием в их конструкции стальных сердечников, плотность которых (следовательно и масса) превышает аналогичный показатель для алюминия. К примеру, биметаллический радиатор Varmega Bimega 500/80 весит 1,75 кг, а алюминиевый радиатор Almega 500/80 того же производителя – 1, 2 кг.

Давление

Рабочее давление биметаллических радиаторов составляет 16 – 40 атм (1,6 – 4,0 МПа). Согласно нормативным документам, приборы должны быть испытаны опрессовкой системы отопления давлением, в 1,5 раза превышающим рабочее значение. Также в документации указывается значение максимального давления, по достижению которого он может начать разрушаться.

Соединение секций.
