Расход газа котлом

Эффективные варианты экономии газа

Вопрос экономичного потребления газа необходимо рассматривать в комплексе

Кроме того, важно использовать только легальные «белые» методы, чтобы избежать лишних проблем с контролирующими органами. Рассмотрим, как наиболее эффективно использовать и экономить газ, что доказано многими пользователями, использующими газовые приборы для отопления своих домов

Способ #1 — установка газового счетчика

Начнем с банальностей. Первое, что вам нужно сделать, это установить газовый счетчик в вашем доме, если у вас его еще нет. Без этого устройства все остальное бессмысленно: Потребление газа рассчитывается на основе средних цен, что явно невыгодно. Со счетчиком вы можете платить только за фактически потребленное голубое топливо, которое обычно на порядок меньше.

Существуют такие типы счетчиков:

• роторные;
• турбинные;
• мембранные;
• вихревые.

Необходимый размер определяется максимальным потреблением топлива всеми приборами вместе взятыми. Приблизительный расход газа за час работы см. в техническом паспорте прибора. При выборе счетчика следует учитывать количество газовых приборов, используемых в доме.

Диафрагменные счетчики обычно используются в частных домах. Они экономичны, просты в использовании и обеспечивают точные показания.

Каждый счетчик имеет свой номинал, который обозначается специальным символом:

Если в доме есть газовая плита, котел и бойлер, следует выбрать счетчик с маркировкой G6 или G10.

Прежде чем использовать другие методы, необходимо начать контролировать свое потребление и регулярно записывать показания счетчика в отдельную тетрадь. Эти записи помогают контролировать потребление топлива и оценивать эффективность мер по экономии газа при отоплении частных домов.

Способ #2 — уменьшение тепловых потерь

Второй и самый важный шаг, который позволит значительно снизить потребление, — это анализ и снижение тепловых потерь.

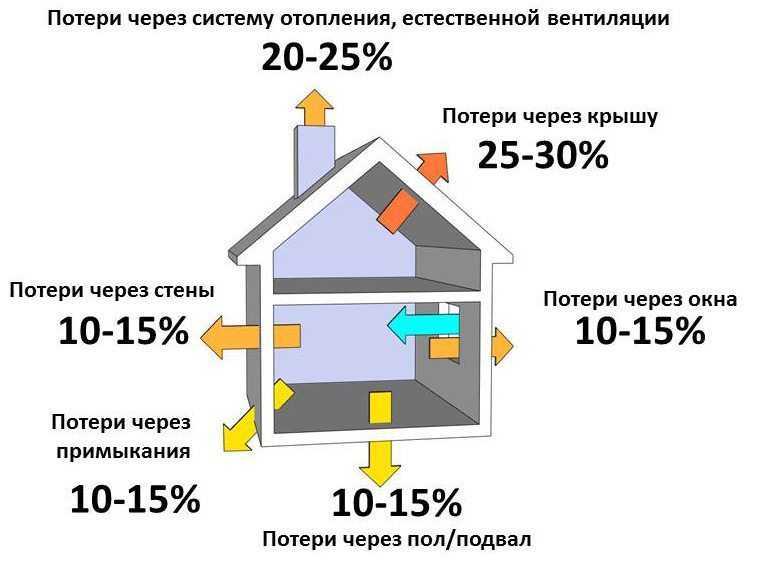

Это происходит потому, что часть тепла уходит через стены, потолки и окна. Определенное количество тепловой энергии теряется с отработанным воздухом через систему вентиляции.

Серьезные теплопотери влияют на эффективность и экономичность любой системы отопления, включая самые современные. Чем больше утечка, тем больше энергии потребляет устройство для нагрева и тем выше расход топлива.

Чтобы избежать такой проблемы, необходимо провести ряд изоляционных мероприятий.

Все поверхности, которые могут отдавать тепло, должны быть изолированы:

Самый простой способ утепления наружных стен — покрыть их полистиролом. Также можно построить фальш-стену в помещении, поместив за ней минеральную вату. Крыша утепляется со стороны кровли теми же материалами — минеральной ватой, пенополистиролом или пенопластом.

Для изоляции пола материал укладывается под цементную стяжку или деревянные полы. Для изоляции подходят опилки, экологическая вата, минеральная вата, пенополиуретан или пенополистирол.

Как рассчитать расход газа для отопления жилища

При расчете расхода учитываются два основных параметра. Это мощность агрегата и площадь отапливаемого помещения, чем выше эти цифры, тем больше будет потребление «голубого» топлива

При выборе мощности котла принимается во внимание расчет 1 кВт мощности на 10 кв.м

Как определить (рассчитать) величину потребления топлива? Для того, чтобы выработать мощность в 1 квт, в среднем необходимо затратить 0,112 куб.м за час природного газа. При отоплении помещения со стандартной высотой потолков и площадью 100 кв.м. необходим агрегат на 10 киловатт.

Умножая мощность прибора 10 киловатт на 0,112 куб.м, получаем расход газа 1,12 куб.м в час. Но, для того, чтобы ваш прибор не работал постоянно на полной мощности, что значительно сократит срок его службы, следует приобретать прибор немного большей мощности.

Кроме того, следует учитывать, что у агрегатов с одинаковой мощностью могут отличаться цифры потребления. Это зависит от конструктивных особенностей аппарата, материалов, из которых изготовлены элементы котла, параметров защитных и контролирующих устройств. Ниже приведены максимальные значения потребления магистрального топлива разными марками котлов, последняя цифра в названии модели означает мощность агрегата.

На первый взгляд, потребление не сильно отличается у аппаратов с одинаковой мощностью. Но он будет сильно разнится, если посчитать объем за месяц и, тем более, за год.

Способы расчета с наглядным примером

Котел Жуковский АОГВ

Количество затрачиваемого газа на отопление дома зависит главным образом от характеристики газового котла и условия его эксплуатации.

Поэтому для расчетов вам понадобится узнать:

• технические параметры котла;
• его мощность и КПД;
• расход газа, указанный в техническом паспорте;
• площадь помещения.

В нашем примере будет участвовать газовый котел АОГВ-17,4-3 (АО Жуковский) мощностью 17,4 кВт с КПД 88%.

Расход природного газа – 1,87 куб.м/ч, сжиженного газа – 1,3 кг/ч.

Котел будет обогревать до 140 кв. метров общей площади помещений.

При этом необходимо учитывать, что значения, указанные в паспорте, соответствуют непрерывному режиму работы котла на полной мощности, а по факту котел работает 12-14 часов в сутки, поэтому будем делить вычисленные значения на два.

Тарифы и цены на топливо

Условно примем стоимость тарифа на природный газ – 3,9 руб. за 1 кубометр.

Стоимость заправки стандартного 50-литрового баллона сжиженным газом – 600 руб. Такой баллон обычно заправляется на 80% (42,5 л), что составляет около 21 кг пропан-бутановой смеси.

Соответственно цена 1 килограмма сжиженного газа будет равна 600 / 21 = 28,6 рублей (без учета стоимости транспортировки баллона к заправочной станции и обратно).

По паспортным данным прибора

Это самый простой и наиболее приближенный способ расчета.

Для природного газа расход составляет 1,87 куб.м/ч, отсюда:

Для сжиженного газа расход котла равен 1,3 кг/ч, отсюда:

Ликбез по газовым котлам на сжиженном газе.

По удельной теплоте сгорания газа

Удельная теплота сгорания (теплотворность) газа зависит от вида природного топлива и качественного состава смеси. Эту величину можно найти в справочниках по теплотехнике.

Для природного газа наименьшее значение удельной теплоты сгорания равно 34,02 МДж/куб.м или 9,45 кВт/ч тепловой энергии. При КПД прибора 88% этот показатель скорректируется до 9,5*0,88=8,3 кВт/ч.

Сколько потребляет газовый котел:

Для сжиженного газа удельная теплота горения составляет 50,38 МДж/кг или 13,99 кВт/ч. При КПД 88% этот показатель скорректируется до 13,99*0,88=12,3 кВт/ч.

Расход котла на сжиженном газе:

Расход газа у двухконтурного котла на 20-25% больше (к конечной сумме добавляйте эту разницу).

При сравнении результатов, заметно, что если считать по удельной теплоте сгорания газа, то расходы и стоимость отопления получается больше. Это происходит потому, что берется минимальное значение удельной теплоты сгорания, которая на самом деле может быть выше.

В любом случае стоимость отопления природным газом обойдется примерно в 5 раз дешевле, чем обогрев помещения баллонным газом. Тем не менее сжиженное топливо всё равно дешевле, чем автономное электрическое отопление.

В то же время следует учитывать наличие самой возможности подключения к газовой трубопроводной магистрали и стоимость такого подключения, которая составляет достаточно значительную сумму.

Также стоит отметить, что такие расчеты являются весьма грубыми и приближенными, так как они не принимают во внимание целый ряд обстоятельств, способных существенно влиять на конечную сумму расходов. При этом величина расчетов может значительно изменяться в большую или меньшую сторону. Точный расчет с учетом всех обстоятельств лучше всего доверить специалистам по теплотехнике

Точный расчет с учетом всех обстоятельств лучше всего доверить специалистам по теплотехнике.

Примерный расход газа

Проще всего узнать потребление газа котлом за час – умножить имеющуюся мощность на 0,12 м3. Именно этот параметр необходим для генерации тепла в 1 кВт. Если в доме установлен 10-киловаттный котёл, то в час газа он будет расходовать 1,2 м3.
Если же требуется посчитать дневной расход, то придётся использовать другую формулу с иными параметрами.

Горелка в котле работает не 24 часа в сутки – период простоя и работы составляет по 50%. Поэтому топливо тратится по 12 часов в сутки.
Расход за день можно вычислить по следующей формуле: суточное потребление умножить на 12.

Чтобы выяснить, сколько потребляет газовый котел ежемесячно, нужно суточный расход умножить на 30 (дни в месяце). Для 10-киловаттного котла расход газа на отопление – 432 м3 (10 x 0, 12 x 12 x 30).
Это довольно простая формула расчета расхода газа.

Что влияет на расход газа

Необходимо знать факторы, сказывающиеся на расходе газа:

Теплопотери. Чтобы правильно подобрать мощность газового аппарата нужно узнать потери тепла. От показателя складывается расход газа в месяц. Для подсчета используется формула

Важно отметить, что потери тепла сильно возрастают из-за трещин в стенах, поскольку они вызывают сквозняки внутри дома.
Автоматика. Котлы, питающиеся от газа, имеют специальную систему автоматики и таймер для управления агрегатом

Используя такую систему, можно максимально комфортно пользоваться системой обогрева, а также самостоятельно контролировать расход газовых котлов или даже уменьшить.

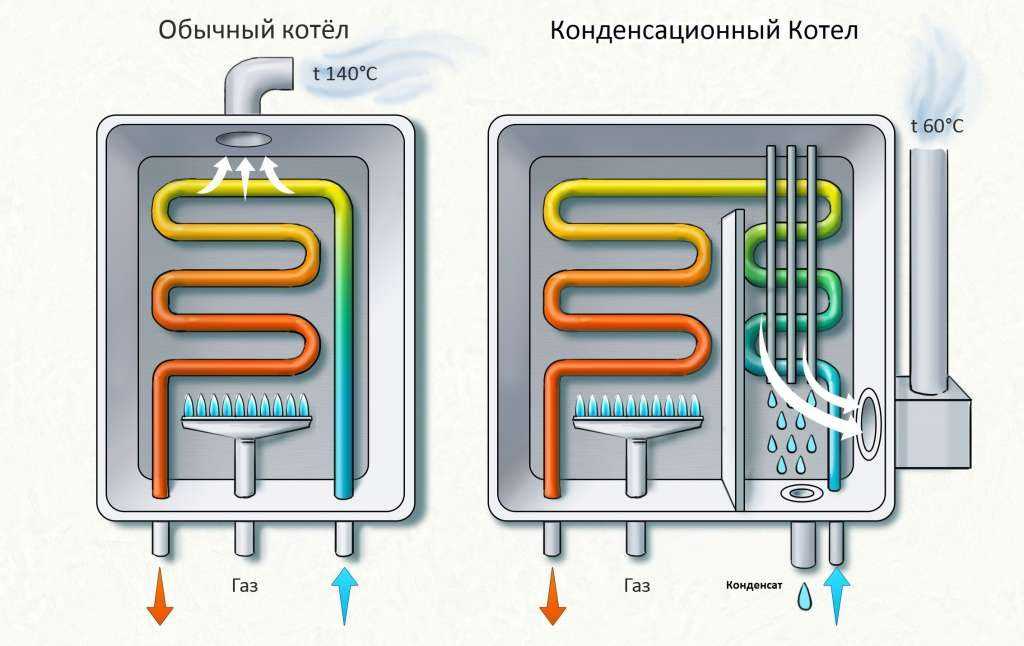

Конденсационный котёл. По сравнению со стандартным газовым котлом конденсационный будет потреблять гораздо меньше газа. Он использует теплоэнергию, образующуюся из-за конденсации паров воды. Тепловые характеристики у такого типа оборудования очень высокие, а конструкция позволяет рационально использовать все имеющиеся характеристики. Жидкость, которая идет в котел, нагревается под воздействием газовой обработки, а после дополнительно греется газовой горелкой. Разумеется, конденсационный котел дороже газового, но он экономит топливо на 20%. Поэтому все вложения будут окуплены.

Как снизить потребление газа

Если финальные показатели потребления газа не устраивают домочадцев, то можно попробовать снизить их. От этого будет зависеть сохранение семейного бюджета.

Газовые котлы редко покупают в квартиру. Это объясняется тем, что монтаж довольно сложен, но иногда агрегат необходим.

Городской житель в таком случае должен позаботиться о некоторых нюансах, чтобы максимально понизить потребление газа:

1. Очень качественно утеплить фасад. Это особенно актуально, если квартира угловая.
2. В магазине заранее уточнить обо всех параметрах котла и подобрать более экономичный вариант.
3. Установить в доме окна из ПВХ с несколькими уровнями стеклопакета. Так тепло не будет выходить за пределы помещения и газовый котел не станет «греть улицу».

Если хорошо утеплить и загерметизировать комнату, то на отоплении можно сэкономить до 60%.

Обычно котлы покупают для установки в частный дом или на дачу. Там агрегат можно подключать к системе отопления или даже бассейну.

Источник фото: kayrosblog.ru

В частном доме нужно тоже соблюдать нюансы, чтобы снизить расход газа:

Поставить счётчик. Если частного дома или дачи нет времени самостоятельно наблюдать за расходами потребление котла, то желательно установить специальный контрольный счётчик и записывать показания. Расход газа будет зависеть от погодных условий, а потому данные могут показаться условными. Но примерно через год регулярных записей получится сделать правильные выводы о попытках сэкономить. Если показатели указывают на чрезмерный расход, нужно сделать так, чтобы тепло не выходило из дома.
Качественно утеплить помещение и устранить любые трещины и сколы в стенах. В первую очередь необходимо позаботиться о чердаке, крыше, подвале, технических помещениях и фасаде. Иными словами, необходимо герметизировать слабые участки частного дома, через которые тепло уходит на улицу. Дополнительное преимущество – появится шумоизоляция

Это особенно важно, если дом расположен близко с дорогой.

Рациональный вариант монтажа котла в частном доме:

1. Напольное оборудование со встроенным теплообменником из чугуна, у которого выбраны правильные характеристики мощности.
2. Установка бойлера косвенного нагрева с достаточным количеством жидкости внутри.
3. Смонтировать программатор и терморегулятор, чтобы контролировать работу оборудования в зависимости от конкретного графика и времени суток.

Расчёт расхода

Сколько потребляет газовый котёл, рассчитать не трудно. Для этого не требуется дополнительных навыков и умений, главное знать основные параметры: мощность котельного оборудования и площадь помещения.

Сезон отопления за год может быть и около 250 дней, но, согласитесь, не всегда агрегат будет функционировать на полную мощность. Зима может быть не слишком холодная, и даже тёплая.

Предположим, что котёл работает с полной отдачей около 100 дней. Полные сутки в течение месяца (30 дней). Умножим все данные. В результате получим киловатты-часы. Безусловно, котельное оборудование не используется в данном режиме, поэтому полученную цифру можно легко разделить на два. Таким образом, мы узнали, сколько газа потребляет газовый котел в месяц. Чтобы узнать расход в год, нужно умножить средний месячный расход на количество месяцев сезона отопления (обычно на семь).

Проводим анализ уровня потребления природного газа

Рассмотрим на примере.

Допустим, что площадь дома 100 м². Тогда агрегат нужен мощностью минимум 10 кВт. Чтобы узнать расход газового топлива, необходимо умножить мощность на 24 часа и 30 дней. Результат – 7200. Его делим на два и получаем расход тепла в месяц, равный 3600 кВт/час.

Чтобы произвести расчёт на полный сезон отопления, нужно умножить полученную цифру на семь (месяцы отопления). Теперь вы знаете необходимую мощность, и сколько газа потребляет газовый котёл в год (25 200 кВт/час).

При желании можно провести расход газовым котлом расход газа в час, сутки и т.д.

В среднем на 1 кВт мощности котла тратится примерно 0,112 м³ газа.

Если вы решили приобрести или уже купили газовый котёл, работающий от электричества, то логично будет рассчитать, сколько электроэнергии он потребляет. Количество потребляемого электричества будет зависеть от следующих показателей.

• расход циркуляционного насоса;
• затраты на автоматический розжиг;
• вентилятор для закрытой камеры сгорания;
• регуляционная система.

Расчёт объёма потребления природного газа

Требуется мощность котла умножить на расход газа на 1 кВт мощности и на количество часов работы. Например, 20 кВт*0,112 м³*15 часов= 33,6 м³. В месяц расход газа составит 33,6 м³*30 суток = 1008 м³.

Потребление электроэнергии напрямую зависит от сложности автоматики, от количества дополнительных узлов, приборов и пр. Безусловно, циркуляционный насос увеличит затраты, так как в отопительной конструкции это самый энергопотребляемый предмет. Остальные элементы менее мощные.

Расход газа на конкретных примерах

Чтобы определить, каким будет расход природного газа при отоплении одноэтажного дома 100м2, для начала нужно определить тепловую нагрузку.

Расчет тепловой нагрузки

Для получения максимально точных данных по отапливаемому объему дома отдельно вычисляется объем каждой комнаты и вспомогательных помещений, где необходимо поддерживать тепло. Измерения длины и ширины выполняются вдоль плинтусов с помощью обычной или лазерной рулетки.

Мы поступим проще: принимаем высоту потолков за 2,5 метра, умножаем ее на указанную площадь и получаем объем дома V = 250 м3.

Если помещение имеет сложную архитектурную форму, выполняется разбивка на прямоугольники, треугольники, окружности, вычисляется и суммируется площадь каждого из них

Для определения ΔT используется графа 6 в таблице 3.1 СП 131.13330.2012. Здесь указана температура воздуха наиболее холодного периода, рассчитанная, исходя из среднемесячных температур.

Находим название населенного пункта, где расположен отапливаемый объект. Допустим, это Брянск, следовательно, искомое значение составляет -12 °C. Температура в жилых комнатах по ГОСТ Р 51617-2000 должна быть в пределах 18-24 °C. Берем усредненное значение 22 °C, получаем ΔT= 34 °C.

Определяем степень теплоизоляции дома и применяем соответствующий коэффициент. В условиях роста цен на теплоносители, большинство домовладельцев стремятся повысить энергоэффективность отопления за счет улучшения теплоизоляции своего жилища, поэтому вполне обоснованно можно применить первый показатель средней степени теплоизоляции, который равен 1.

Сводим все значения по формуле:

250 м3 × 34 °C × 1 / 860 = 9,88 квт/ч.

Применим правило округления к ближайшему целому и получим Q = 10 квт/ч.

Не пренебрегайте автоматическим управлением – установите разные режимы обогрева для ночного и дневного времени, чтобы обеспечить комфортный микроклимат независимо от температуры за окном и при этом экономить до 30% газа

Напомним, что мы сделали только теплотехнический расчет дома и теперь на очереди расчет расхода газа. Но пока будет уместным сделать небольшое отступление и уточнить, что нагрузку на отопление можно вычислить и упрощенным способом.

Заметим, что мощность газового котла можно рассчитать для конкретного объекта с учетом всех технических нюансов. По усредненным данным на каждый метр стандартной жилой площади приходится 100 Вт/ч тепловой энергии. Следовательно, для дома площадью 100 м2 этот показатель составит 100 Вт/ч × 100 м2 = 10 000 Вт/ч или 10 кВт/ч.

В данном случае вычисления по формуле и упрощенный способ дали одинаковый результат, но так бывает не всегда, и разница нередко достигает 20 % и более. Тем более теплотехники рекомендуют покупать турбированные и атмосферные котлы всегда с запасом в 20-25% с расчетом на возможность покрытия потерь тепла в дни с критически низкой температурой.

Как экономно настроить технику

Мы рассмотрели основные факторы, которые влияют на степень расхода топлива. Как правильно выбрать котел и пользоваться им, чтобы не переплачивать по счетам?

Расчет мощности

Какие факторы учитываются:

• Размеры помещения;
• Материалы стен, наличие утепления;
• Наличие дополнительных радиаторов обогрева;
• Количество окон;
• Климатический пояс.

Лучше всего доверить расчет специалисту. В дальнейшем вы сможете благодаря этому сэкономить на эксплуатации.

Техническое состояние

Своевременно проводите технический осмотр, профилактику поломок. Установите водный фильтр для уменьшения скопления солей. При нагреве воды в трубках теплообменника откладывается накипь. Она мешает теплоотдаче, так что прибор начинает расходовать большее количество газа. Поэтому следует периодически очищать радиатор от отложений.

Также удаляйте пыль и сажу из отводов и деталей.

Качество газа

На этот фактор вы не можете повлиять как и на перепады давления в магистрали. Зато можете выбрать технику с максимальной адаптацией к российским условиям. Тогда она будет стабильно работать даже при перепадах давления.

Оптимальный режим

Какую температуру выставить? Вы сами выбираете температуру для обычного режима работы котла. Например, вы поставили значение на 55 градусов — значит, агрегат будет постоянно работать на такую температуру. Но погода за окном зимой меняется: становится то прохладнее, то теплее. Понятно, что из-за этого температура в помещении становится менее комфортной. Как это исправить да еще и сэкономить? Раскроем хитрость: нужно установить систему автоматики.

В новых моделях она уже встроена, а если в вашей нет — купить ее не проблема. Сюда входят датчики контроля и внешний термостат. Последний измеряет температуру в доме, благодаря чему регулируется режим. Техника станет адекватно реагировать на температурные перепады, меньше расходовать ресурсы.

Ко всему вышесказанному добавим хорошее утепление стен и окон: это даст +20% энергоресурсов в копилку.

Марка и производитель

Помните, мы писали, что экономичность техники относительна? Это так. Но все же более экономичными в плане КПД являются зарубежные модели: «Будеру с », «Бакси », Bosch . В документации российских и иностранных производителей может указываться одинаковый процент полезного действия. Но мы ведь знаем, что те же немцы подходят к сборке техники более внимательно и щепетильно. С другой стороны, не забывайте, что большинство заграничных моделей собираются в Китае или у нас в России.

Вывод: самый экономичный котел — правильно подобранный по мощности, КПД, качеству сборки. Во время эксплуатации на это влияют уход, профилактика поломок, установленный режим. Надеемся, наша статья поможет вам сделать правильный выбор и «легально» снизить расход газа.

Как вам статья?

Мне нравитсяНе нравится

Автономное отопление газом — основная суть и принцип действия

Что собой представляет автономное отопление на газе? Ответить на это вопрос можно просто и понятно. Система теплоснабжения здания работает в автономном режиме, используя в качестве топлива природный газ. Способ подачи газа может быть централизованным, посредством центральной магистрали, либо индивидуальный, используя газовые баллоны или газгольдер.

Популярность такого вида отопления объясняется легкостью монтажа всей системы и доступной ценой, в сравнении с другими источниками тепла. Ознакомимся подробнее с преимуществами газового и, если таковые есть, с недостатками.

Как работает кондиционер на холод и тепло

Для начала вспомним как работает обычный аппарат. Вот его принципиальная технологическая схема.

Любой кондиционер представляет из себя подобие теплового насоса. То есть, он перекачивает тепловую энергию между двумя теплообменниками.

Принцип работы при охлаждении следующий. Вся система заполняется специальной жидкостью – фреоном.

Встроенный компрессор во внешнем блоке сжимает его, что заставляет фреон разогреваться. Далее, проходя через конденсатор, он обдувается потоками воздуха и охлаждается, переходя в жидкое состояние.

Так как компрессор все еще продолжает нагнетать в системе избыточное давление, фреон двигается дальше и достигает расширительного клапана или регулятора потока.

В этом холодном состоянии он попадает во второй теплообменник или испаритель. При этом его температура здесь значительно ниже температуры окружающей среды.

Вследствие чего, фреон забирает из нее избыточное тепло и продолжает свое шествие, возвращаясь обратно в компрессор. Цикл завершается и все повторяется по второму кругу.

Принцип работы кондиционера на обогрев обратный охлаждению. При этом в современных устройствах монтировать что-либо дополнительно не нужно.

При работе на обогрев кондиционер понижает хладагент до температуры ниже, чем “за бортом.” Например, если фреон после прохождения расширительного клапана охладить до -30С, то он вполне себе легко отберет тепло у окружающего воздуха, даже если там -15С или -25С.

Вся разница как раз-таки и пойдет на теплоотдачу.

Главное преимущество этой схемы заключается в том, что на работу компрессора затрачивается гораздо меньше эл.энергии, чем на выработку соответствующего количества тепла, которое кондиционер способен перекачать между двумя теплообменниками.

Однако все обычные кондиционеры при работе на тепло имеют предельную температуру эксплуатации. Как правило, она не превышает -5С.

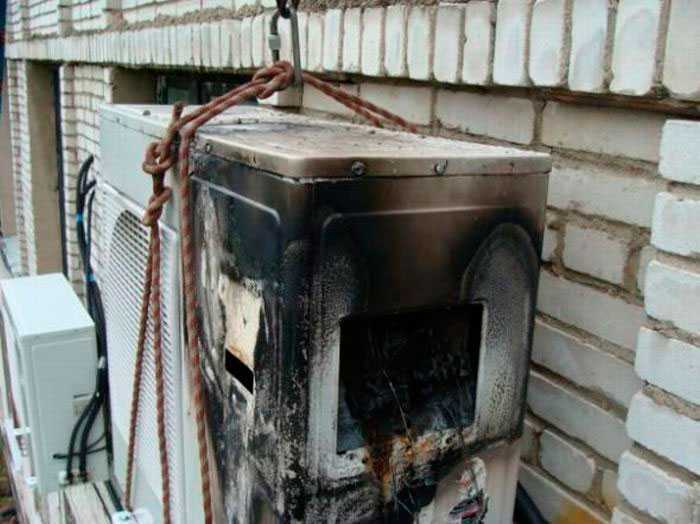

Если вы будете его эксплуатировать при -10С и ниже, кондишен перейдет в так называемый режим нулевой эффективности.

Компрессор вообще перестанет выключаться, будет работать на максимуме своих возможностей и в конце концов сгорит.

Чтобы можно было греться при более низких температурах, придумали инверторные модели.

Расход газового котла

Среди предлагающихся на сегодня систем отопления газовые котлы являются наиболее востребованными. Это объясняется не только дешевизной топлива, но и надежностью котла, его простотой и удобством в использовании.

Какие виды газовых котлов известны

По своим параметрам газовые котлы могут быть:

• Напольными и настенными
• Одноконтурными и двухконтурными
• С атмосферной и вентиляционной горелкой

Какими преимуществами отличаются газовые котлы:

• Напольные котлы удобны, надежны и долговечны. Для их установки требуется достаточное количество места в помещении.
• Настенные могут быть расположены в любом свободном месте на стене.
• Котел с одним контуром предназначен для отопления. Если есть необходимость в горячей воде, к нему в комплект можно приспособить бойлер.
• Двухконтурный котел является самым востребованным, он выдает воду для отопления, и для применения на кухне и в душе. Незаменимый для использования в загородном доме и на даче.
• Газовый котел, имеющий атмосферную горелку, обладает достаточно низким уровнем шума и может быть установлен вблизи зоны проживания. Его конструкция очень проста, а стоимость вполне доступна. Атмосферная горелка требует постоянного давления газа, при частом его снижении котел может быстро выйти из строя.
• Если встроена вентиляционная горелка, то из-за сильного шума лучшим местом для котла станет подвал или пристройка к дому. Такой котел имеет бОльшую мощность, и предназначен как для газа, так и для жидкого горючего. Он немного дороже, чем котел с атмосферной горелкой.

Как рассчитать расход газа для котла

Чтобы узнать, какое количество «голубого топлива» понадобится для обогрева дома в течение всего отопительного сезона, необходимо:

• Посчитать потребление газа за сутки, принимая как константу, что 1 кВт может обогреть 10 кв.м. площади жилья. Площадь 100 кв.м соответственно – 10 кВт газа за час.
• За сутки потребление газа составит 10х24=240 квт/100кв.м.
• За месяц – 240х30=7200кВт/100 кв.м. В реальности котел эксплуатируется в половинной его мощности: 7200:2=3600 кВт/100 кв.м.
• За 7-месячный отопительный сезон: 3600х7=25200 кВт/100 кв.м. Если сезон отопления составляет 5 месяцев, то расчет следующий: 3600х5=18000 кВт/100 кв.м. Так рассчитывается потребление газа за любое количество месяцев.
• Теперь можно посчитать денежные затраты за весь отопительный сезон, соответственно умножая количество полученных киловатт на стоимость 1 кВт.

Водяное

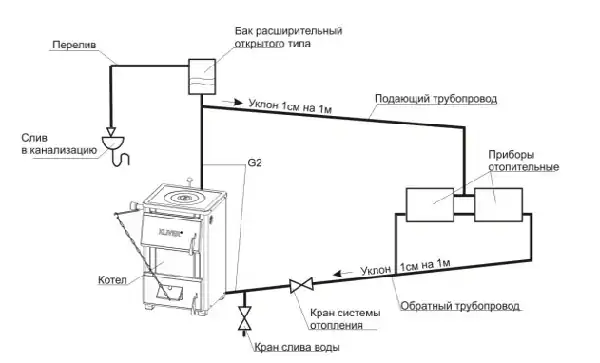

Водяное отопление — это замкнутая система, по которой непрерывно циркулирует горячая вода. В качестве нагревательного элемента выступает котел. В каждой комнате устанавливаются радиаторы. От котла вода по трубам циркулирует по контуру и, проходя через радиаторы, отдает тепло.

Преимущества водяной системы зависят от типа топлива, которое используется котлами. Если вблизи есть газовая магистраль, то разумнее приобрести газовый котел. Газовое топливо считается самым экономичным. Однако такие конструкции нуждаются в регулярном обслуживании специальными службами. Для негазифицированной местности лучше приобрести твердотопливные котлы.

Использовать жидкое топливо для котла нецелесообразно, так как оно дорого стоит и потребуется сооружение специального резервуара в земле для его хранения.

Расход топлива

Пример № 1. Расчета потребления топлива в водяной системе обогрева: в качестве топлива будет выступать газ, так как он является самым распространенным. Для расчета понадобится мощность агрегата и площадь отапливаемого жилья. Мощность котла для частного строения определяется исходя из пропорции: 1 кВт на 10 м². Для помещения площадью 100 м² потребуется котел мощностью 10 кВт.

Чтобы рассчитать расход топлива, необходимо мощность котла умножать на 24 часа и на 30 дней. В итоге получим 7200 кВт/час. Так как агрегат не всегда работает на полную мощность, то это число необходимо разделить на 2. Месячный расход топлива примерно равен 3600 кВт/час. Отопительный период длится примерно 7 месяцев. Расход топлива за отопительный период равен 3600*7 = 25200 кВт/час.
Учитывая, что 1 м³ топлива вырабатывает 10 кВт/час энергии, получим: 25200/10 = 2520 м³.

Полученное значение переведем в денежный эквивалент: стоимость газа за 1 м³ в среднем по стране — 4,97 рублей. Соответственно, газовое отопление за год: 4,97 *2520 =12524,40 рублей.

Плюсы и минусы

Основными преимуществами системы водяного отопления являются:

• оперативный обогрев даже большого помещения;
• бесшумность работы;
• обеспечение одинаковой температуры во всех помещениях;
• экономия топлива;
• простота в обслуживании и ремонте;
• повышение эксплуатационных сроков.

Какие факторы влияют на расход топлива

Годы использования разных видов топлива доказали, что газ на 30% дешевле, чем дизель и электричество. Ббольшинство пользователей подключается к общей магистрали, так как при использовании газа в баллонах затрачиваются средства на доставку.

Факторы, которые стоит учитывать при выборе котла отопления, чтобы не было большого расхода топлива:

Тепловые потери. Расход газового котла напрямую зависит от потерь тепла через стены, окна, двери, крышу. Поэтому проводятся предварительные расчеты мощности техники. Учитывается площадь помещения, качество утепления, назначение соседних комнат.

• Система настроек. Автоматическая установка включает датчики, которые фиксируют температуру внешней среды и настраивают работу агрегата в оптимальном режиме. Это позволяет экономить на потреблении.
• Тип техники. При использовании конденсационного агрегата расход газа снижается на 15–20%. В отличие от обычного конвекционного типа, конденсатор содержит отдельный теплообменник для направления энергии продуктов сгорания на отопление системы. Так повышается коэффициент полезного действия (КПД) до 100%.

Наличие одного или двух контуров также имеет значение. Одноконтурный прибор работает только на отопление. Тогда как двухконтурный — на горячее водоснабжение (ГВС) и отопление. Следовательно, его расход будет больше.

Агрегаты с закрытой камерой сгорания потребляют меньше топлива, чем с открытой. Также влияет продолжительность отопительного сезона. Ведь зимой котел работает на максимуме, тогда как летом — на минимуме, только для нагрева горячей воды.

Почему техника потребляет много газа? Всему виной плохое утепление здания, отложения накипи.

В таблице приведен пример максимального потребления за 210 дней.

Мощность техники (кВт)	Сколько газа потребляет (час/м³)	Расход за весь сезон (м³)
10	1,12	5 644
12	1,6	8 064
15	1,68	8 467
20	2,6	13 104
24	3,1	15 624
30	3,9	19 656
40	5,2	26 208
50	6,5	32 760
60	7,9	39 816
100	13,1	66 024
200	26,2	132 048

Зная, сколько кубов уходит в час, вы вычислите норму в сутки и в месяц.

Методика расчета для природного газа

Примерный расход газа на отопление считается исходя из половинной мощности установленного котла. Все дело в том, что при закладывается самая низкая температура. Это и понятно — даже когда на улице очень холодно, в доме должно быть тепло.

Но считать расход газа на отопление по этой максимальной цифре совсем неверно — ведь в основном температура значительно выше, а значит, топлива сжигается намного меньше. Потому и принято считать средний расход топлива на отопление — порядка 50% от теплопотерь или мощности котла.

Считаем расход газа по теплопотерям

Если котла еще нет, и вы оцениваете стоимость отопления разными способами, считать можно от общих теплопотерь здания. Они, скорее всего, вам известны. Методика тут такая: берут 50% от общих теплопотерь, добавляют 10% на обеспечение ГВС и 10% на отток тепла при вентиляции. В результате получим средний расход в киловаттах в час.

Далее можно узнать расход топлива в сутки (умножить на 24 часа), в месяц (на 30 дней), при желании — за весь отопительный сезон (умножить на количество месяцев, на протяжении которых работает отопление). Все эти цифры можно перевести в кубометры (зная удельную теплоту сгорания газа), а потом перемножить кубометры на цену газа и, таким образом, узнать затраты на отопление.

Наименование толпива	Единица измерения	Удельная теплота сгорания в кКал	Удельная теплота сгорания в кВт	Удельная теплота сгорания в МДж
Природный газ	1 м 3	8000 кКал	9,2 кВт	33,5 МДж
Сжиженный газ	1 кг	10800 кКал	12,5 кВт	45,2 МДж
Уголь каменный (W=10%)	1 кг	6450 кКал	7,5 кВт	27 МДж
Пеллета древесная	1 кг	4100 кКал	4,7 кВт	17,17 МДж
Высушенная древесина (W=20%)	1 кг	3400 кКал	3,9 кВт	14,24 МДж

Пример расчета по теплопотерям

Пусть теплопотери дома составляют 16 кВт/час. Начинаем считать:

Переводим в кубометры. Если использовать будем природный газ, делим расход газа на отопление в час: 11,2 кВт/ч / 9,3 кВт = 1,2 м3/ч. В расчетах цифра 9,3 кВт — это удельная теплоемкость сгорания природного газа (есть в таблице).

Так как котел имеет не 100% КПД, а 88-92%, придется внести еще поправки на это — добавить порядка 10% от полученной цифры. Итого получаем расход газа на отопление в час — 1,32 кубометра в час. Далее можно рассчитать:

• расход в день: 1,32 м3 * 24 часа = 28,8 м3/день
• потребность в месяц:28,8 м3/день * 30 дней = 864 м3/мес.

Средний расход за отопительный сезон зависит от его длительности — умножаем на количество месяцев, пока длится отопительный сезон.

Этот расчет — приблизительный. В какой-то месяц потребление газа будет намного меньше, в самый холодный — больше, но в среднем цифра будет примерно такой же.

Расчет по мощности котла

Расчеты будут немного проще, если имеется рассчитанная мощность котла — тут уже учтены все необходимые запасы (на ГВС и вентиляцию). Потому просто берем 50% от расчетной мощности и далее считаем расход в день, месяц, за сезон.

Например, проектная мощность котла — 24 кВт. Для расчета расхода газа на отопление берем половину: 12 к/Вт. Это и будет средняя потребность в тепле в час. Чтобы определить расход топлива в час, делим на теплотворную способность, получаем 12 кВт/час / 9,3 к/Вт = 1,3 м3. Далее все считается как в примере выше:

Далее добавим 10% на неидеальность котла, получим, что для этого случая расход будет чуть больше 1000 кубометров в месяц (1029,3 куб). Как видите, в этом случае все еще проще — меньше цифр, но принцип тот же.

По квадратуре

Еще более приблизительные расчеты можно получить по квадратуре дома. Есть два способа:

Каждый хозяин может оценить степень утепления своего дома, соответственно, можно прикинуть, какой расход газа будет в данном случае. Например, для дома в 100 кв. м. при среднем утеплении потребуется 400-500 кубометров газа на отопление, на дом в 150 квадратов уйдет 600-750 кубов в месяц, на отопление дома площадью 200 м2 — 800-100 кубов голубого топлива. Все это — очень приблизительно, но цифры выведены на основании многих фактических данных.

Способы разводки

Способы разводки отличаются у жидкостных и воздушных систем.

Жидкостные

Основных схем по вариантам перемещения воды две:

1. с естественной циркуляцией жидкого теплоносителя;
2. с его принудительной циркуляцией.

Первый вариант используют для одноэтажных домов с контуром не больше тридцати метров. Если протяжённость труб больше, требуется насос для циркуляции.

А также имеется несколько различных схем разводки труб:

• в одну и две трубы;
• горизонтальная и вертикальная.

Двухтрубное отопление позволяет выключать в доме часть батарей. Горизонтальная схема даёт возможность выключить отопление на целом этаже.

Фото 3. Схема разводки жидкостной системы с естественной циркуляцией, которая применяется обычно в небольших частных домах.

Воздушные

По способам циркуляции воздушных масс, есть:

• прямоточная схема;
• рециркуляционная схема.
• схема с частичной рециркуляцией.

Рециркуляционная схема, в свою очередь, бывает:

• с естественным перемещением воздуха;
• с принудительным движением при наличии приточно-вытяжной вентиляции.

Прямоточная схема использовалась для отопления зданий первоначально, весь горячий воздух выводился из дома, что крайне неэкономно. Рециркуляционная схема, напротив, сохраняла нагретый воздух внутри здания, несколько раз прогоняя его через теплогенератор. Это экономно, но негигиенично, так как воздух не обновляется.

Сегодня чаще всего используется схема с частичной рециркуляцией, когда нагретый воздух курсирует внутри дома, частично обновляясь извне.
