Вентиляция на кухне: как сделать ествесственную и принудительную

На чтение: 25 минРубрика: Бытовые вопросы

Обзор типичных ошибок

Самостоятельное обустройство вентиляционной системы в кирпичных зданиях часто сопровождается появлением повторяющихся ошибок. Во-первых, в помещениях без окон не предусматривают канал, в этом случае повышается влажность воздуха, на стенах образуются плесень и грибки. Для решения этой проблемы достаточно обустроить воздуховод с производительностью 15 м³/ч.

Наружную стену оснащают отверстием, полагая, что его будет достаточно для полноценного воздухообмена. В него нужно установить вентилятор, а окружающий кирпич защитить с помощью гидрофобного состава, чтобы в зоне «окошка» не скапливалась влага.

Чтобы улучшить циркуляцию воздуха в доме, межкомнатные двери можно оснастить вентиляционными решетками

Если во внутренних дверях не предусмотрены вентиляционные отверстия (достаточно щели у нижнего края полотна), будет нарушена эффективная цикличность потоков.Чтобы решить эту проблему, не искажая интерьерную композицию в помещениях, можно оснастить двери декоративными решетками или втулками, которые будут пропускать чистые либо отработанные воздушные массы. Общая их площадь может варьироваться в рамках 80-150 см².

Если в кирпичном жилище установлены пластиковые стеклопакеты, герметично отгораживающие внутренний микроклимат, вкупе с кустарной системой воздуховодов они могут привести к эффекту закупоривания помещений. Чтобы обеспечить полноценную работу каналов, можно оснастить окна специальными проветривателями, способствующими дополнительной циркуляции воздуха.

Особенности вентиляционных систем для кухонь

При выборе вентиляторов важно учитывать не только размер и производительность. Вентиляция на кухне должна быть оснащена специальной сеткой, предотвращающей посещение дома насекомыми из вентиляционной шахты

Важным требованием клиентов является и снятие лицевой панели для обеспечения удобной уборки. Чтобы в квартиру через вентиляционные каналы не проникали запахи из чужой кухни, необходимо подобрать устройство, имеющее обратный клапан, направленный на предотвращение противоположной тяги.

Самодельная вентиляция на кухне может быть дополнена выключателем на шнуре.

О естественной вентиляции

Естественная вентиляционная система стала популярна ещё при построении частных домов старого типа. Минут системы по такой схеме в необходимости постоянной проверки тяг вентиляционных каналов. Для правильной проверки используют два варианта.

Если естественный прибор установлен под потолком, то достаточно приложения листа бумаги: когда вы закроете им вентиляцию, листок прилипнет и отобразит рабочее состояние вентиляции в частном доме.
Помимо листка, систему проверяют зажженной спичкой или зажигалкой. При рабочей системе вентиляции пламя поменяет направление.

Проверить тяг вентиляционных каналов можно с помощью зажигалки

При отсутствии результата помочь справиться с проблемой смогут только специалисты. К слову, используя естественные схемы вентиляции, можно «наградить» себя массой проблем из-за недостатков устройства и неэффективности работы.

Минус естественной вентиляционной системы с отсутствующими вспомогательными вентиляторы в том, что она может привести к опрокидыванию тяги из-за воздействия внешних факторов либо изменения направления воздуха. Именно потому лучше обеспечить каналам нахождение на улице – например, на крыше.

Важным этапом такого процесса является утепления труб и воздуховодом, проходящих мимо холодных мест. При вентиляционных каналах, выведенных на улицу, их работа будет выполняться только, когда вентилятор включен.

О принудительной системе

Принудительная вентиляция не напоминает естественную, ведь является поистине самой эффективной системой, которая участвует в достаточном воздухообмене частного дома, кухонных помещений и т.п. При правильном подборе параметров, когда учтена кратность воздухообмена, работа принудительной кухонной вентиляции будет эффективной и долгосрочной.

Принудительную вентиляционную систему обустраивают при проблематичной организации естественного типа и неэффективности других вентиляционных устройств. Принудительным устройством кухонное помещение оснащается в определенных случаях. Когда отдельно монтируются приточные клапаны, которые обеспечивают воздухообмен, и устанавливаются вытяжные вентиляторы у входа в веншахту. И то, и другое устройство работает по принципу механического нагнетания воздуха.

Если мы проводим принудительную систему, то важно помнить о разнообразии существующих вариантов, некоторые из них являются полностью автоматическими, а некоторые имеют специальные датчики, направленные на определения уровня влажности и температуры. Подобное дополнительное обустройство нужно для более экономичного расчёта электроэнергии

Выбирая технику в домашний уголок, учитывайте некоторые факторы.

При установке принудительной системы вентиляционных каналов лучшим выбором станет наборная вентиляция. Она устроит не только частный дом, но и другие крупногабаритные площади. Несмотря на то что существуют и менее габаритные варианты, для низких потолков ни один из них не подойдёт.
Можно остановить выбор на моноблочной принудительной вентиляции. Подобное вентиляционное устройства полностью автоматизировано, имеет нагнетающий и вытягивающий воздух вентилятор, фильтры, направленные на тонкую и грубую очистку и удаление грязи, калорифер и охладительную секцию.

Совместить сказанное можно, подведя итоги о работе принудительной системы. Установленный вентиляционный принудительный прибор необходим для домов с нерабочей естественной системой. Необходимость в вентиляционном устройстве принудительно типа есть и у тех, у кого воздух не поступает из улицы в дом, не подвергается очищения, не выходит на улицу.

Характерности устройства

Каналы вентиляции собой представляют воздуховодный канал, по которой воздух двигается за счёт разницы наружного и внутреннего давления (природная вентиляция), или движение задается вентилятором (механическая вентиляция). Вентиляция вытяжная составлена из вентиляционных каналов (в середине стенки или приставных), закрываемых решётками жалюзийного типа, сборных воздушных каналов, размещенных в горизонтальном положении, и шахты для обеспечения вытяжки. Застоявшийся воздух из дома направляется в канал, минуя жалюзи решётки, подымается и скапливается в горизонтальном воздуховоде, откуда при помощи шахтного выхода вырывается наружу. В середине воздушный поток находится под контролем жалюзийной задвижкой, а в середине воздушного канала и шахты – запорными задвижками.

Схема вентиляции помещения для проживания: 1 — вытяжная решётка; 2 — фрамуга или окно; 3 — канал вентиляции.

В строениях, имеющих кирпичные стены, проводка вентиляционных каналов выполняется в середине стен или в пазах, закрытых плитами. Минимально размер каналов для вентиляции из кирпича должен составлять половину длины кирпича (14?14 см). Толщина простенка канала не должна быть менее половины кирпича. В наружных несущих стенах из кирпича каналы вентиляции не возникают. В вариантах когда дом не имеет внутренних стен из кирпича, устанавливаются приставные воздушные каналы с самым маленьким размером 10х15 см. Воздуховоды такого типа при нормальной влаги в большинстве случаев делаются из гипсошлаковых и гипсокартоновых плит, а при очень высокой влажности – из панелей из бетона толщиной до 40 мм. Порой воздушные каналы создаются из асбоцемента, листов металла или пластика.

Воздушные каналы горизонтального типа, находящиеся на чердаках или в остальных помещениях, делаются из гипсошлаковых панелей толщиной до 50 мм с применением воздушного зазора 40 мм или из пустотных бетонных плит у которых толщина до 10 см. Горизонтальные воздушные каналы ставятся сверху покрытия для потолка путем укладки одного ряда плит, покрываемого потом цементным слоем толщиной более 5 мм. Размер горизонтальных воздушных каналов – не менее 20?20 см. Горизонтальные воздушные каналы в помещениях с высокой влагой (баня, парная) выполняются с уклоном 0,01 к вытяжной шахте.

Вернуться к началу

Правила устройства вентканалов из кирпича

Для того, чтобы облегчить выполнение задачи, на подготовительном этапе работ изготавливают шаблон, с помощью которого ведут кладку кирпича. Прежде всего определяют оптимальные размеры шахты. Для дымовой трубы и кухонной вытяжки они разные. В первом случае ориентируются на следующие данные:

Определение высоты вытяжных шахт.

для отопительных приборов мощностью до 3,5 кВт оптимальное сечение канала 14×14 см;
для приборов мощностью от 3,5 до 5,2 кВт — 14×20 см;
если источник тепла обладает мощностью свыше 5,2 кВт, вентиляционный канал должен быть сечением 14×27 см.

Для изготовления шаблона потребуется доска длиной 2,5 м, толщиной 2,5 см и шириной 14 см. На нее наносят разметку, соответствующую проектному расположению вентканалов в стене. Этот шаблон поможет не отклониться от вертикального ведения кладки и выстроить ровные прямые шахты и отверстия дымоходов. Во время кладки стен проводят регулярную поверку шаблоном.

Вместо него можно использовать так называемые буйки. Они представляют собой деревянные коробы, размеры которых соответствуют сечению выстраиваемой шахты. Высота буйка должна быть равной высоте 7-8 рядов кирпичной кладки. Во время строительства вытяжки или дымовой трубы устанавливают буек, а кладку ведут вокруг него. Это позволяет соблюсти точные размеры шахты и ее соответствие вертикали.

Сечение трубы может быть квадратным или прямоугольным. Каналы в стене располагаются рядом, расстояние между ними в один кирпич. Во время кладки осуществляют однорядную перевязку стены с вентиляционными шахтами. Основной канал может иметь несколько отводов в помещения на разных этажах. Дочерний должен отстоять от главного не далее, чем на 1 м.

Для того, чтобы избежать засорения отверстий во время строительных работ, полости шахт закрывают ветошью, скомканной бумагой и другими подходящими для этой цели материалами.

Если в процессе возведения стен используют буйки, их установка будет сама по себе препятствовать засорению.

Особое внимание во время кладки уделяют качеству швов. Цементно-песчаный или глиняный раствор обязательно заглаживают так, чтобы получилась как можно более ровная и гладка поверхность

В этом случае на внутренних стенках шахты не будет наслоений копоти и жира. Канал под кирпич должен быть рассчитан так, чтобы не требовалось подрезки этих строительных камней.

Для выполнения работ потребуется чертеж, использование которого не позволит допустить отклонений по вертикали горизонтали. Для полуторной и двойной кладки есть существуют свои, выверенные практикой способы ведения кладки. Они рекомендованы для устройства вентиляционной системы в малоэтажном строительстве.

Непременные правила устройства

Каналы вытяжной вентиляции устраивают при укладывании стен дома, в середине них. Если стенка имеет толщину 38 см — в 1 ряд, если 64 см — в 2 ряда. Классическое сечение — 140х140 мм. Применяется тот же раствор, что и для кладки дома. Разрешается использовать раствор из глины и песка.

Прежде чем сделать канал вентиляции в стене из кирпича, следует иметь в распоряжении полнотелый облицовочный кирпич. Понадобится шаблон, который выполняется собственными руками, Это — доска (длина, ширина, толщина — 2,5 м х 140 мм х 25 мм), в которой выполняют вырезы, подходящие габаритам каналов для вентиляции и их расположению на поверхности стены. Необходимы инвентарные буйки — полые коробки из досок. Их сечение — как у канала, высота должна быть 8-10 кирпичей. Очистка кладки будет выполняться швабровкой, проверка «чистоты» — проверочным шаром на шнуре диаметром 100 мм.

Укладка выполняется вертикально. Должна быть сдвинута в сторону от дверного проема также, как от стыков стен не меньше, чем на 380 мм. Имеющиеся поблизости канал и дымоотводом, изолируют между собой при помощи огнеупорных материалов и делают больше стены канала.

Виды вентиляционных систем

Вентиляция в газобетонном доме имеет свои особенности. Если в строениях из традиционных материалов вентканалы прокладываются только в помещениях с повышенной влажностью воздуха, то здесь их желательно устраивать в каждой комнате.

Вентиляция частного дома может быть естественной, принудительной или смешанной.

Примеры разных схем приведены в таблице.

Теперь подробнее о каждом виде.

Естественная (пассивная) вентиляция

Чтобы пассивная вентиляция дома из газобетона работала нормально, нужно приложить некоторые усилия.

А именно:

Устроить каналы для отвода грязного и влажного воздуха из дома. Чтобы он вытягивался сам, эти каналы должны выходить на крышу дома на определенную высоту. Если они отстоят от конька на полтора метра, то должны быть выше него на 50 см. При расстоянии до 3 метров, оголовок канала может быть на одном уровне с коньком. А а если это расстояние превышает 3 метра, верхушка канала не должна быть ниже линии, проведенной от конька под углом 100 к горизонту. Нарушение этих требований становится причиной плохой тяги или даже её «опрокидывания».

Принудительная вентиляция

Такая система обойдется дороже и в монтаже, и в эксплуатации из-за использования электроэнергии и специальных приборов для принудительной циркуляции воздуха.

Но их цена окупается большей эффективностью вентиляции и улучшением домашнего микроклимата.

Воздуховоды в такой системе оборудуются вытяжными вентиляторами, а воздух с улицы подается через свою сеть каналов.
Чтобы в холодную погоду не нарушался температурный режим в помещениях, вентиляционную систему снабжают агрегатами для нагрева уличного воздуха.
Самым экономичным в этом случае вариантом является использование не электронагревателя, а рекуператора тепла. Это теплообменник с двумя вентиляторами — приточным и вытяжным, в котором происходит нагревание свежего воздуха от тепла отводимых из дома газов.

Обычно рекуператор устанавливают на чердаке дома и подключают к общему каналу, в который объединяются воздуховоды из всех вентилируемых помещений. Доступ к нему должен быть свободным, так как он требует обслуживания — очистки пластин при смене сезонов и замены фильтров.

Вентиляция смешанного типа

В такой системе приток свежего воздуха происходит естественным путем, а для отвода отработанных воздушных масс устанавливают вытяжные вентиляторы.

Это могут быть:

Приборы, встроенные в наружные стены или окна каждой вентилируемой комнаты;

Один мощный канальный вентилятор на чердаке, к которому подводится несколько вентканалов.

Технология кирпичной кладки вентиляционных каналов

Вытяжные вентканалы в кирпичном доме способны удалять тепло вместе с отработанным воздухом, поэтому рекомендуется при проектировании заранее предусмотреть довольно эффективную деталь – изгиб в форме кирпичной лесенки. В этом случае возникнет препятствие для преждевременного оттока нагретых воздушных масс.

Кирпич: каким он должен быть, замечания по кладке

Для возведения кирпичных стен в жилых строениях принято брать на вооружение полнотелый камень. Если возникла необходимость в использовании во время кладки пустотелых облицовочных аналогов, все выемки в них необходимо заполнять рабочим раствором либо глиной. Силикатный кирпич не подойдет для формирования качественных воздуховодов, этот материал имеет свойство разрушаться под пагубным воздействием температурных перепадов.

Нередко при создании вентиляционного канала возникает необходимость в кирпичах, имеющих нестандартные параметры, например, при перевязке швов, при формировании зон прилегания стенок. Механическая обработка материала осуществляется с применением следующих инструментов:

болгарки;
молотка-кирочки или кельмы;
специфичных механизмов для резки.

Чтобы сэкономить, лучше обрабатывать таким образом бой, то есть кирпич со сколами, отсутствующими углами.

При составлении сметы на материал принимают во внимание несколько условий:

этажность здания;
геометрические характеристики каналов, конфигурацию;
в отношении осадочных швов – важность отделки;
площадь помещений;
необходимость в осуществлении перевязки с эксплуатируемой кладкой;
стоимость и вид кирпича.

Специалисты отмечают, что на итоговую стоимость работ не оказывают влияния такие факторы, как марка материала, его цвет, степень стойкости к промерзанию.

Для сооружения вентканалов следует использовать рядовой полнотелый керамический кирпич

Особенности приготовления раствора

Для устройства вентканалов используется тот же раствор, что и для возведения внутренних кирпичных стен. Замес будет иметь оптимальную крепость, если во время сборки компонентов тщательно соблюдать пропорции:

нужно взять 3 части строительного песка, непременно очищенного;
1 часть цемента марки М500.

Сухие компоненты заранее соединяют, в них дозированными частями вливают воду, непрерывно помешивая смесь. Нужно добиться такой характерной консистенции замеса, чтобы при наклонении емкости раствор не выливался.

Раствор для кладки кирпича должен быть довольно густым

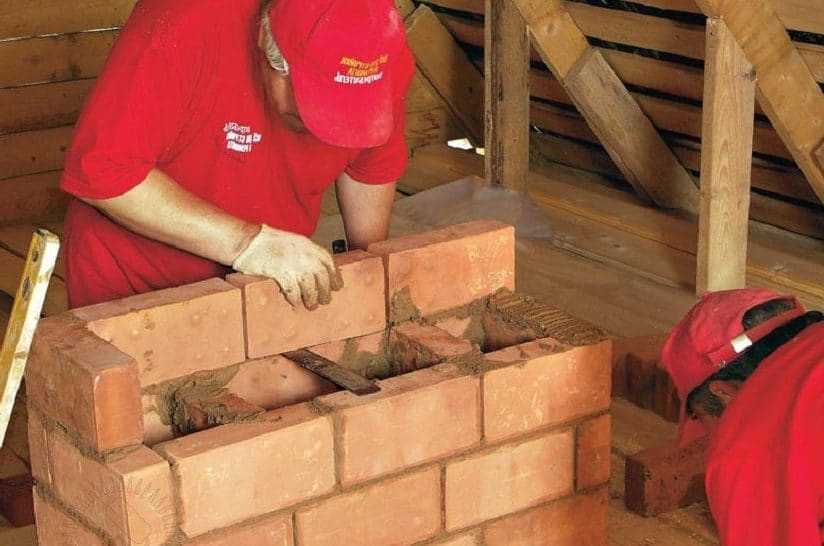

Очередность выполнения кладки

Все работы сводятся к следующим этапам:

Тщательное составление чертежа будущей конструкции.
Нанесение разметки – здесь используется описанный выше складной шаблон.
Выкладка первого ряда в строгом соответствии уровню, в процессе используется деревянный короб либо буйки

Важно придерживаться прямолинейности всех углов и поверхностей.
Если кладка осуществляется в условиях высокой температуры, чтобы обезопасить кирпич от чрезмерной сухости, нужно периодически смачивать его водой – тогда можно добиться улучшения сцепки раствора и материала.
Выкладывается в соответствии с чертежом все до 4 ряда.
На кирпичи монтируются буйки – их выкладывают, придерживаясь уровня, непосредственно в канал. Эти элементы защищают воздуховод от мусора, неизменно сопровождающего монтажные работы, помогают соблюдать строгую геометрическую форму отверстия.
Буйки перемещают через каждые 7-8 рядов.
Если при проектировании были выявлены шансы на то, что в помещение и расположенные поблизости вентиляционные коммуникации будут вместе с воздухом попадать продукты сгорания, лучше воспользоваться кладкой, выполняемой по схеме «впритык».. Во время работ важно тщательно соблюдать одинаковую толщину швов

При кладке необходимо выдерживать форму углов и тщательно соблюдать одинаковую толщину швов

Во время работ важно тщательно соблюдать одинаковую толщину швов. При кладке необходимо выдерживать форму углов и тщательно соблюдать одинаковую толщину швов. При кладке необходимо выдерживать форму углов и тщательно соблюдать одинаковую толщину швов

При кладке необходимо выдерживать форму углов и тщательно соблюдать одинаковую толщину швов

Особенности монтажа

Необходимые размеры вентканалов из пластика обычно подбираются инженерами. Прокладывают такие коммуникации в частных домах чаще всего также в соответствии с проектом, разработанным специалистом. Самостоятельно места монтажа воздуховодов владельцы загородных жилых зданий обычно не выбирают. Ошибки в проектировании вентиляционной системы частного дома могут привести к таким неприятностям, к примеру, как появление запахов из уборной на кухне или в жилых помещениях, значительное повышение расходов на отопление, неэффективность проветривания комнат.

Поскольку длину пластиковые воздуховоды обычно имеют небольшую, в процессе монтажа их приходится соединять. Для этой цели используются специальные муфты, тройники, уголки и переходники. Эти элементы также изготавливаются из пластика. Крепление вентканалов этой разновидности производится на хомуты.

Если для отделки стен в загородном доме использовались гипсокартон или фанера, пластиковые воздуховоды вентиляции обычно протягивают за этой декоративной обшивкой. В деревянных сооружениях и зданиях с оштукатуренными или оклеенными обоями стенами такие конструкции обычно тянут открытым способом. В последующем трубы, чтобы они не портили внешнего вида помещений, закрывают специальными декоративными коробами.

Что нужно знать о монтаже вентилятора?

Чтобы все требования были выполнены, необходимо обеспечить исправность воздуховодов (для этого можно обратиться в соответствующие инстанции, прочищающие шахты). Какие правила установки вентилятора:

обозначается участок, подобранный для будущего устройства, с помощью проделывания в стене отверстия: расчёт вентиляции делается, исходя из диаметра трубы;
прибор встраивается, а оставшееся открытое место запенивается;
закрываем оборудование решеткой снаружи;
можно включать устройство в розетку.

При нерабочей вентиляционной шахте устанавливается самая мощная система — центробежная, выбрасывающая воздух сквозь щели.

Как оказалось, вентиляция на кухне представляет собой далеко не один-единственный вариант. Нет необходимости напоминать, что вентиляционная система, особенно, в многоэтажном доме, важная для обеспечения комфортного проживания. Осталось только разобраться в расчетах, выбрать схему подходящего варианта и установить и закрыть вентиляцию в кухне.

Варианты конструкции систем

Вентканалы в частном доме из кирпича могут иметь разное устройство. Выбирают конструкцию с учетом характеристик комнат и одной общей для вытяжки особенности. Вместе с отработанным воздухом выводится и тепло. Чтобы предупредить охлаждение, в вентиляционную систему включат изгиб в виде кирпичной лесенки. Она создает барьер и предупреждает преждевременный отвод нагретого воздуха: задержавшись, воздушный поток успевает частично отдать тепло в комнату.

Выводы из помещения

Такая конструкция используется для обустройства сложной вентиляции. В верхней части постройки все каналы объединяют в общую шахту и выводят через крышу, наподобие дымохода. Ее высота и диаметр зависят от объема помещений и дистанции до конька кровли.

Стеновая труба

Воздуховод обустраивают прямо во внутренней стене. Монтировать вентканалы, а тем более дымоходные стеновые трубы в наружных стенах допускается только в исключительных случаях. Стена соприкасается с холодным внешним воздухом. При этом отработанный газ, проходя через воздуховод, охлаждается быстрее и не прогревает помещение должным образом. По этой же причине внутри самого дымохода или вентканала быстро образуется конденсат. Это снижает тягу и ускоряет износ, так как на стенках шахты осаждаются кислотные ангидриды. Стеновую трубу в наружной стене нужно дополнительно утеплять.

Для каждой печи устанавливают отдельный дымоход. В исключительных случаях оборудуют 1 дымоотвод на 2 печи. Вентиляционный канал монтируют на каждые 2 дымохода.

Дымоходный стояк заканчивается на верхнем перекрытии и превращается в обычную дымовую трубу. Высота дымохода и оголовка вентканала зависит от места выхода.

Коренная труба

Обустраивается обычно в деревянных постройках. Возводят кирпичный дымоход на собственном фундаменте, причем последний не примыкает к фундаменту здания. Толщина стенок равна половинке кирпича.

Коренную трубу можно подключить к двум очагам. Для этого устанавливают перекидные рукава.

Насадная труба

Сооружается прямо на печи. Специалисты рекомендуют ставить кирпичный дымоход не прямо на шейку печи, а уложив на нее предварительно плиту из железобетона с отверстиями. Это приспособление позволяет в дальнейшем ремонтировать печь, не разбирая дымоход.

Очень частые ошибки

Не выведен вентканал в кухонной комнате, ванной, сантехнических узлах, кладовках без окон.
Взамен канала «действует» отверстие в стене, закрытое решёткой. Это не даёт тяги, а это означает и малоэффективно.
Плотно зарыты двери и окна и нет проветривателей. В подобных условиях система вентиляции не работает, о чем сообщат зловонные запахи, конденсат, плесень.
«Перебор» с вентиляцией. Механическая вентиляция. если существует особенная вытяжная труба, к примеру, камина, не разрешена.
В комнате с камином совсем нет вытяжки. Исправный каминный дымоход менее опасен. Однако, когда камин зажигается, дым может попадать в комнату, лучше иметь в ней отдельный вентканал.
Нет вытяжки в комнате, которая отгорожена от других 2-мя дверями. Их «преодоление» воздушным потоком порой абсолютно невозможно, как и — продуктивная система вентиляции.
Неутепленный канал. Если каналы — в стенах снаружи, в первую очередь необходимо утеплять, иначе теряется тяговая сила.
Трубы для газа запрещено ставить в стене. Делать это только в канавках с экранами, где есть вентиляционными отверстиями.
Отклонение вертикального канала может нарушать вентиляцию. Максимум на 30°. Если дело сделано, есть один выход — установить дополнительно вентилятор. Только не в помещении, где находится камин!

Устройство, принцип работы и применение вентканалов

Современная система вентиляции представляет собой трубу воздуховода, конструкция которой бывает разной сложности, сконструированную для прохода использованного и загрязненного воздуха и выброса его наружу. Его движение может задаваться двумя способами:

естественным путем;
принудительным методом.

Естественная вентиляция осуществляется из-за того, что воздух снаружи и внутри системы имеет разное давление, это и приводит его в движение, обеспечивая хорошую тягу. Принудительное перемещение воздушных масс возможно за счет использования дополнительного оборудования – влагозащищенного вентилятора.

Вся система складывается из следующих элементов:

воздуховодных каналов (их обустройство должно выполняться в середине одной из внутренних стен);
жалюзийных решеток, которые закрывают входы в вентиляцию;
горизонтальных воздуховодов;
вытяжной шахты.

Принцип ее работы заключается в следующем: воздух из комнаты, который насытился углекислым газом, разными испарениями, лишней влагой, через решетки попадает в вентканалы, далее проходит всю систему воздуховода и через шахтный выход выбрасывается на улицу. Для контроля движения воздуха внутри конструкции используются жалюзийные и запорные задвижки.

Вентканалы из кирпича проектируются в зданиях из камня, они располагаются внутри стен, которые являются межкомнатными перегородками. Если это невозможно (отсутствие внутренних перегородок из кирпича), тогда формируются приставные воздуховоды из других материалов.

Вытяжная шахта

Шахты для естественного вентилирования, как и дымоходные выводы, устраиваются на кровельных перекрытиях зданий. Они обеспечены индивидуальными каналами или соединяются с вентпроходами.

Шахта с индивидуальным канальным ходом устраивается из кирпичного камня и утепляется фибролитом. Второй вариант ее обустройства – возведение кладки с обязательным утеплением стройматериалами, устойчивыми к воздействию влаги.

Кроме того, вытяжные шахты утепляются пиломатериалом четырехсантиметровой толщины и обшиваются оцинкованными листами, уложенными на подкладку из войлока, обмазанную глиной и оштукатуренную.

Алгоритм выполнения кладки дымовых и вентиляционных каналов

Монтаж воздуховодов выполняется по предварительно созданному проекту. Чтобы не ошибиться при кладке канала в стене, предварительно создают шаблон: деревянную доску на 250*14*2,5 см, на которой размечают схему каналов в стене. Благодаря заготовке легче сконструировать прямой ровный ход.

Схема сооружения воздуховода:

Шаблон используют с 1 ряда кладки. Доску укладывают так, чтобы торец примыкал к стене с внутренней стороны, и мелом обводят отверстия для каналов. Шаблон используют постоянно, чтобы не допустить сдвигов.
Стенки канала выкладывают в 1 кирпич. Если сечение большое, можно укрепить вентиляцию, укладывая кирпич поперек канала.
Кирпичи кладут впритык, избыток раствора из глины сразу убирают. Выполняют обработку швабровкой: тщательно затирают швы и выравнивают. Рядом с вентканалом используют однорядную перевязку. Выполняют ее за счет половинок и трехчетвертинок.
Если есть необходимость, делают отвод канала. Угол не менее 60 градусов от горизонта. Выкладывают отвод из кирпича, отесанного под необходимым углом. При этом габариты основного канала и отвода остаются одинаковыми.

При сооружении важно соблюдать чистоту. Отверстия закладывают газетами

После удаления проверяют чистоту шахты с помощью шара.

Материалы для дымовых и вентиляционных каналов

Воздуховодные каналы испытывают немалую нагрузку. По шахте наружу выходит теплый воздух. При соприкосновении с холодным внешним воздухом газ внутри быстро охлаждается. Так как влажность его заметно выше, на стенках канала осаждается конденсат. При этом разница между температурой внутри вентканала или дымохода и температурой снаружи становится еще больше.

С отработанным газом выводятся недоокисленные продукты сгорания, кислотные ангидриды и оксиды. При появлении конденсата они превращаются в кислоты и разрушают материал стенок. Так что последний должен быть стойким к температуре и действию кислот.

Кирпич

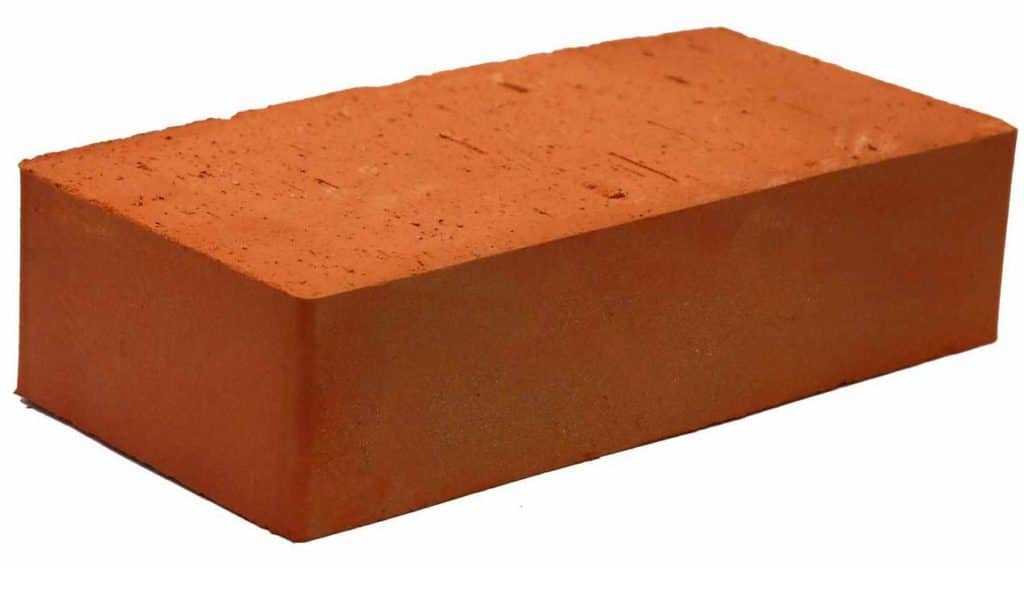

Полнотелый керамический кирпич выдерживает высокие температуры Вентшахта из кирпича – решение традиционное. Из строительного камня сооружают вентиляционные и дымоходные каналы любого вида. При обустройстве выполняют следующие правила:

К температуре устойчив не всякий кирпич. Для дымоходных каналов берут только полнотелый керамический. Силикатный и пустотелый перепадов температур не выдерживает и к действию кислот неустойчив.
Сечение шахты прямоугольное, что уменьшает тягу. Нужно точно рассчитывать высоту трубы.
Внутреннюю поверхность воздуховода тщательно выравнивают. Чем глаже поверхность, тем меньше на ней осаждается копоти, сажи, оксида серы.
Герметичность – обязательное условие. Это актуально и для вентиляции, так как при щелях, неровностях хорошей тяги не добиться.

Сборные одноконтурные оцинкованные и стальные системы

Стальной дымоход с одним коленом при выходе из котла При высоких потолках отвод стеновыми трубами невозможен. Также практически невозможно составить эффективную общую схему вентиляции, если здание предназначено для сдачи в аренду, так как у каждого владельца возникают собственные потребности. При этом монтируют одноконтурные системы.

Конструкцию собирают из металлических труб и колен. Соединение герметичное – в замок или на винтовых соединениях. Бывают трубы круглого и квадратного сечения. Первые берут для дымохода, вторые – для вентиляции, где сила тяги не имеет такого значения.

Есть несколько ограничений:

Дымовой канал может включать только 1 колено – при выходе из печи или котла.
Труба сильно нагревается. Ее можно заложить в кирпичную или каменную стену, но не в деревянную. Если труба не скрыта, ее теплоизолируют, чтобы предупредить возгорание.
Для дымохода нельзя брать оцинкованную сталь: сплав активно взаимодействует с кислотами и быстро выйдет из строя. Лучший вариант – нержавеющая сталь.

Срок эксплуатации одноконтурной системы невелик – до 15 лет. Однако заменить трубы очень легко.

Двухконтурные системы

Вариант для дымохода. Система включает 2 стальные трубы – для подвода воздуха и для вывода продуктов сгорания. Друг от друга и от внешнего воздуха трубы изолируют минеральной ватой. Система пожаробезопасна и служит намного дольше. Благодаря теплоизоляции конденсат образуется в меньших количествах.

Асбестоцементные трубы

Асбестоцементные трубы для дымохода Не слишком устойчивы к температуре, зато нечувствительны к действию химически агрессивных веществ. Стоимость низкая. Пригодна для сооружения вентканалов и дымоходов для устройств с низким температурным выходом.

Пескоцементные трубы

Сооружают такие шахты из специального вида строительных блоков. Форма у них традиционная – 20*20*40 см, но включают 1,2 или 3 канала. Размеры могут быть и большими. Блоки используют при возведении стеновой вентиляции. Для дымохода они не годятся, так как редко бывают достаточно высокого качества и не всегда обеспечивают герметичность.

Сборные керамические системы

Состоят из круглой керамической трубы, теплоизоляции из минеральной ваты и бетонного чехла. Такие блоки легко монтировать, служат очень долго и весьма надежды. Минус – высокая стоимость.

Керамические системы применяют при строительстве дымоходов, такая вентиляция оказывается слишком дорогой. При желании блоки можно вмонтировать в стену и скрыть дымоход.

Гофры

Гофрированные стальные трубы позволяют сооружать сложные вытяжные системы, где нельзя обойтись без поворотов и переходов. Нередко их используют в качестве рукавов и для соединения стеновых дымоходов с котлами. Для дымооотведения гофрированная труба не годится: на такой стенке осаждается много копоти и сажи, труба быстро выходит из строя.

Полимерные трубы

Имеют ограниченное применение. Пластик не отличается высокой термостойкостью, поэтому применяют их для вытяжки и для дымоотвода от котлов на жидком топливе или газе: здесь сравнительно невысокая температура сгорания топлива.

Керамические трубы

Гофрированная нержавейка

Требования к устройству

Вентшахта представлена системой, по которой воздушные потоки перемещаются одним из существующих способов:

благодаря разнице в показаниях атмосферного давления и аналогичного параметра в комнате;
за счет работающего вентиляторного устройства.

Вентсистема состоит из каналов, жалюзей, воздуходувов, располагаемых горизонтально, и шахт.

Принцип работы такой: воздушные потоки из здания втягиваются в каналы, просачиваются сквозь жалюзи, переходят в воздуходув и по шахте выводятся наружу. Регулировка потоков выполняется решеткой и специальными запорами.

В сооружениях, построенных из кирпичного материала, вентиляция монтируется в стенках или пазу, укрытом за плитами, и имеет минимальные размеры в половинку кирпича (140 на 140 мм).

Если в здании отсутствуют кирпичные перегородки, монтируется накладной вентканал, размеры которого составляют 100 на 150 мм. Для обустройства таких систем используют гипсокартонный материал или гипсошлак, а в комнатах с высокой влажностью – бетон. Кроме того, воздуховоды изготавливают из пластика, металла и асбестоцемента.

Существуют определенные требования, которые следует соблюдать при оборудовании вентканала из кирпича в частном доме:

когда шахта расположена возле конька, вытяжное отверстие устраивается с превышением верхней отметки на пятьдесят сантиметров;
если выходное отверстие расположено в стороне от конька, разрешается устраивать его на одинаковом уровне;
обустраивая кухню, шахта делается высотой от одного метра;
высота вентканала над кровельным перекрытием должна составлять один метр. В случае необходимости этот параметр увеличивается;
при пониженной температуре в канале результативность системы понижается. Во избежание этого устраивается теплоизоляционный слой.

Рейтинг

( Пока оценок нет )

Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Добавить комментарий

Монтаж вентиляционного канала для вытяжки

На чтение: 24 минРубрика: Утепление дома

Проверка дымоходов

проверку дымохода лучше доверить специалисту

Обследование дымовых и вентиляционных каналов проводится в следующих случаях:

при переводе печей на газовое топливо;
при подключении в дымоходы газовых котлов;
при необходимости диагностики состояния дымохода и плохой тяге.

Цель проверки вентиляционных и дымовых каналов:

соответствие материалов кладки дымового или вентиляционного канала и устройство требованиям СНиП;
наличие засорений;
наличие тяги;
плотность стенок дымохода;
состояние и наличие перегородок, отделяющих прилегающие конструкции здания;
состояние оголовка и его расположение относительно кровли, зданий и деревьев.

Ход проверки вентиляционных и дымовых каналов:

Чтобы определить заторы в дымоходе сверху в него опускают груз в форме сферы, весом 3 кг и размером до 10 см. Если груз беспрепятственно проходит, канал чист;
Чтобы определить обособленность и плотность каналов используется метод задымления. В окошко для чистки вкладывают горящую паклю, смоченную в бензине или пучок соломы, при горении обильно выделяющий дым. Сверху выходное отверстие дымохода плотно прикрывают. Если в близлежащих комнатах или каналах появляется запах дыма, значит стенки канала не плотны;
Чистоту стенок канала осматривают, опуская в дымоход электрическую лампочку до 500 Вт мощностью. Одновременно определяется и плотность стенок. Если в прилегающих каналах свет есть, значит, существуют щели.

На основании результатов проверки вентиляционных и дымовых каналов проводится чистка. Она может быть:

механической;
химической.

Механическая чистка осуществляется щетками и ершиками из металлической проволоки. Под тяжестью груза они спускаются на тросах в дымоход и соскребают со стенок все отложения. Некоторые трубы (например, керамические) чистить сложно – они могут треснуть.

Химическая чистка более безопасна. В топке сжигается «полено трубочист», которое выжигает копоть на стенках дымохода. Материал пропитывается химическим составом, разлагающим сажу и копоть. Но химическая чистка не справляется с толстыми отложениями, поэтому ее используют как вспомогательную или профилактическую.

Специалисты рекомендуют в качестве «полена трубочиста» использовать сухие ольховые или осиновые дрова. Они горят при очень высокой температуре и выжигают сажу.

О разнообразии типов вентиляционных систем

Вентиляция в квартире имеет несколько схем и различается по их устройству. Для кухни подойдёт установка:

вытяжной вентиляции, которая работает по принципу вытяжения воздуха из помещения, в то время как новый воздух появляется, исходя из разряжения давления;
естественной вентиляционной системы, работа которой заключается в осуществлении притока свежего кислорода и вымещении внутреннего с помощью уровней давления;
приточной вентиляции для кухни в квартире, благодаря которой новый воздух помещается, а старый устраняется;
вытяжно-приточной системы.

Встраиваемое вытяжное устройство, имеющее нестандартное крепление, которое подходит для установки в кухонный стол либо навесной шкаф. Подобная особенность сделала вытяжку довольно популярной.
Подвесная вытяжная система имеет название плоской и пользуется довольно большим спросом. Монтаж в комнате происходит в районе навесного шкафа и газовой плиты.
Островная вытяжка подвешивается к потолку и подходит для установки в квартире многоэтажного дома.
Угловая система размещается по углам.
Настенная вытяжка монтируется на стене – над плитой.

Настенная вытяжка в кухне монтируется над плитой

Комната приёма пищи может быть обустроена местной и общеобменной вентиляцией. В первом случае идёт речь о вытяжной вентиляции, которая устанавливается в участке самых проблемных мест (варочной поверхности, пароконвектора, мангала) кухни в частном доме/квартире. Наиболее просто установить вытяжку со всеми необходимыми размерами и настройкой скорости воздуха. Единственным, но значимым минусом является шумность модели, вне зависимости от её цены.

Другим, однако непростым вариантом, является установка индивидуальной вытяжки в частном доме. Её сооружение подходит при разработке уникального дизайна. Такой вариант предполагается монтаж кухонного зонта со вставками, улавливающими жировые отложения. Требования к вентиляции, касательно месторасположения, заключается в обязательной установке в подсобке либо чердаке, дабы обеспечить бесшумность.

Говоря об общеобменной/приточно-вытяжной вентиляции, следует отметить, что она занимается производством воздухообмена по всей кухне, но отличается маленькой производительности в сравнении с местной системой. Это происходит из-за необходимости в обеспечении вытяжки над несколькими зонами. Если ваша кухня не превышает размеров в 7 кв.м., то идеально подойдёт вытяжная вентиляция с обязательным подпором приточного воздуха – она может быть вмонтирована или нет.

Вентиляцию в кухне или столовой проектируют согласно установленным нормам и кратностям.

Кухонная вентиляция проектируется согласно установленным нормам и кратностям

Непременные правила устройства

Вытяжная шахтная система

Шахты естественной системы вентиляции ставятся на крыше дома, по аналогичности с дымовой трубой печки. Они бывают частным каналом или иметь канал, объединенный с вентиляционным. Шахты со своим каналом делаются путем кладки из кирпича с теплоизоляцией фибролитом или каркасным утолщенным теплоизолятором. Шахты второго типа – из кирпича с заполнением из теплоизоляционого и влагоустойчивого материала (пенополистирол, ячеистое стекло, керамзитовый песок и др.) или с теплоизоляцией из досок толщиной 40 мм, покрытых кровельной сталью сверху слоя войлока (ваты на минеральной основе), пропитанного глиняным раствором и оштукатуренного.

Обозначение высоты вытяжных шахт.

Высота шахты над крышей должна подходить следующим условиям:

В случае ее расположения около конька крыши, устье шахты (отверстие вытяжки) должно находиться выше конька более чем на 0,5 м.
При удалении от конька на расстояние 1,5-3 м устье может находиться в одном уровне с коньком.
Если до конька более трех метров, то отверстие размещается по стороне угла в 10? к горизонту с вершиной на коньке.
В помещениях, где готовится еда, высота шахты должна быть не менее 1 м.
Высота устья над кровлей в обыкновенных домах принимается порядка 1 м; а в случае сильных выбросов с резким запахом (факельный выброс) – не менее двух метров.
Если появляется риск очень больших загрязнений воздуха, то шахту придется поднять на высоту не менее трех метров.

Вернуться к началу

Требования СНиП

СНиП – это свод строительных норм и правил. Для строительства вентиляционного канала также предусмотрены особые нормы и правила. Конденсацию и вентиляцию применяют для того что бы достичь необходимых для данного помещения показателей микроклимата. СНиП для вентиляции – это довольно таки большой свод правил и норм. Рассмотрим основные.

Согласно СНиП температура жилых помещений не должна быть ниже +15 градусов в неиспользуемый период.

Кирпичная шахта для вентиляции должна строиться только после того, как будет сделана проектная схема с обязательным соблюдением правил и норм.
Для удаления воздуха их помещения, которое отапливаются, необходимо создать естественную вентиляцию. В том случае, когда нет возможности создания естественной вентиляции, необходимо использовать приточную вентиляцию
Размещая кирпичные вентиляционные каналы, необходимо соблюдать правила пожарной безопасности. Запрещено располагать каналы непосредственно возле печей и каминов. В случае игнорирования данных правил, в момент возгорания каналы станут ускорителями пожара.

Необходимо использовать решетки на вентиляционные каналы с открытыми ячейками и с отсутствием вертикальных выступов.
Размер каналов для дымохода должны обеспечивать необходимое сечение. Выбирать его нужно исходя из показателей мощности:

Мощность не более 3.5 кВт – размер дымохода 14х14 см;
При мощности 3.5-5.2 кВт – размер дымохода 14х20 см;
Мощность более 5.2 кВт – размер дымохода 14х27 см.

Варианты конструкции систем

Выводы из помещения

Стеновая труба

Коренная труба

Коренную трубу можно подключить к двум очагам. Для этого устанавливают перекидные рукава.

Насадная труба

Подключение вытяжки

В кухне может «не хватать» действия только вентиляции, устроенной в стене, особенно, если часто готовят и кухня небольшая. Выручает вытяжка, которая удаляет неприятный воздух из кухни

Важно правильно подключить ее к вентканалу. Расстояние до вентшахты желательно чтобы было минимальным

Иначе эффект вытяжки будет снижен

Да и смотрятся длинные воздуховоды некрасиво

Иначе эффект вытяжки будет снижен. Да и смотрятся длинные воздуховоды некрасиво.

Для подсоединения нужны специальные воздуховоды и переходники. Соединяют элементы герметично. Для безопасности и эффективной работы важны ряд правил. При подключении вытяжной трубы она не должна перекрывать вентиляционный канал целиком: когда не работает, — действует основная вентиляция, от тяги воздуха. Для этого нужно не забыть поставить решетку над входом вытяжной тубы.

Чтобы вытяжка не подвела, нужно чтобы у воздуха не было препятствий

Вот почему важно, чтобы длина воздуховода была покороче. А о поворотах вообще лучше забыть

Качественной тяге будет способствовать и гладкость трубы

Поэтому гофрированные трубопроводы, которые предпочитают из-за из гибкости, — все-таки задерживают воздушный поток. Уж если не обойтись, нужно сглаживать повороты. Опасно: если в кухне пользуются газовой нагревательной колонкой, вытяжку нельзя выводить в ее дымовой канал

Качественной тяге будет способствовать и гладкость трубы. Поэтому гофрированные трубопроводы, которые предпочитают из-за из гибкости, — все-таки задерживают воздушный поток. Уж если не обойтись, нужно сглаживать повороты. Опасно: если в кухне пользуются газовой нагревательной колонкой, вытяжку нельзя выводить в ее дымовой канал

Особенности вытяжной системы

Говоря о вытяжных устройствах, следует отметить, что это наиболее популярные системы для кухонного помещения. Устанавливать вентиляционную систему такого уровня можно либо общего типа, либо местного.

В первом случае предусматривается вентилятор с решеткой, осуществляющий воздухообмен, а во втором – устанавливается вытяжное оборудование, втягивающее любые ароматы. Установка в кухнях вытяжки распространена и наиболее современна. Преимущественно, система выглядит в виде купола и соединена с венсистемой.

Обеспечить правильное обустройство вытяжки на кухне можно только после подключения действующей вытяжки к обособленному вен-каналу. Если подключить её к общему каналу либо дымоходу, то есть шанс того, что угарный газ вернётся обратно в комнаты питания.

Квартира, имеющая устаревший тип вентиляции, не оснащена изолированными каналами для вытяжек, потому нужно установить дополнительную систему. Дополнительный вентиляционный канал всегда создают отдельно из-за невозможности вывода вытяжки в общую веншахту.

В таком случае, подойдёт рециркуляционная установка, которая, малоэффективна. Если же вы не опасаетесь запятнать домашние поверхности жировыми, паровыми и другими пятнами, то квартирная вытяжка может быть встроена с помощью отдельного горизонтального канала, выход которого будет находиться снаружи стены, закрывать его нужно решеткой или клапаном.

Основные ошибки

Как показывает практика, многие застройщики допускают характерные нарушения, к которым относятся:

отсутствие вывода вентиляционного канала в кухонное помещение, ванную комнату, санузел и кладовую, не имеющую окон;
функции канала выполняет отверстие, устроенное в стене и закрытое решеткой. К сожалению, тягу оно не создает и эффективности не имеет;
окна и двери закрываются герметично, проветриватели отсутствуют. В подобных условиях система вентилирования не работает, появляются малоприятные запахи, образуется конденсат и плесень;
запрещается устраивать принудительную вентиляцию при наличии специальной вытяжки;
при обустройстве камина многие забывают про вытяжку в помещении. Как только разжигается огонь, дым начинает «тянуть» в комнату;
в помещении, отделенном от других комнат двойной дверью, движение потоков воздуха затрудняется. Наличие вытяжки является обязательным условием;
вентканал не отделан утеплительным материалом, что способствует понижению силы тяги;
запрещается монтировать в стенах газовые трубы. Для этого используются экранные штрабы, имеющие вентиляционные отверстия;
при несоблюдении разрешенного отклонения, следует установить вентилятор. Для помещения, оборудованного камином, установка такого дополнительного элемента запрещается.

Технология кирпичной кладки вентиляционных каналов

Кирпич: каким он должен быть, замечания по кладке

болгарки;
молотка-кирочки или кельмы;
специфичных механизмов для резки.

Чтобы сэкономить, лучше обрабатывать таким образом бой, то есть кирпич со сколами, отсутствующими углами.

При составлении сметы на материал принимают во внимание несколько условий:

Для сооружения вентканалов следует использовать рядовой полнотелый керамический кирпич

Особенности приготовления раствора

нужно взять 3 части строительного песка, непременно очищенного;
1 часть цемента марки М500.

Раствор для кладки кирпича должен быть довольно густым

Очередность выполнения кладки

Все работы сводятся к следующим этапам:

При кладке необходимо выдерживать форму углов и тщательно соблюдать одинаковую толщину швов

Вентиляционная система

Канал системы вентиляции — воздуховод, в котором происходит движение воздуха. Существует два способа заставить воздушные массы перемещаться в нужном направлении: естественный (движение инициируется и поддерживается разницей давления внутри помещения и на улице) и принудительный (работу выполняет электрический вентилятор). Любая система вентиляции в классическом исполнении состоит из:

Вентканалов.
Решеток-жалюзи.
Горизонтальных воздуховодов.
Шахт.

Схематически процесс выглядит следующим образом: воздушные массы из комнаты идут в канал, проходят через решетки-жалюзи, проникают в горизонтальных воздуховод и по шахте выходят за пределы помещения. Скорость движения воздуха позволяют регулировать установленные решетки-жалюзи и задвижки.

Если здание построено из кирпича, то вентиляционные каналы организуют на этапе строительства во внутренних стенах. Они не могут иметь размер меньше, чем полкирпича (квадрат со стороной 14 сантиметров). Каналы вентиляции не делают в несущих стенах. В случае, когда в строении нет внутренних кирпичных стен, воздуховоды делают накладными из разных материалов: бетона, металла, пластика и других.

Горизонтально расположенные воздуховоды выполняются из листов гипсошлака или бетонных плит с отверстиями. Устанавливают их над потолком, закрыв стяжкой из цемента. Сечение этого типа воздуховода должно быть больше двадцати сантиметров.

Устройство дымовых и вентиляционных каналов

Дымоход должен располагаться в самой высокой точке кровли Дымоходы и вентканалы в кирпичной кладке работают только при одном условии – достаточной тяге. Возникает она из-за разницы между давлением воздуха на разной высоте. В одноэтажном доме она совсем невелика, но этого хватит, чтобы обеспечить вытягивание более разреженного нагретого воздуха наружу.

Чтобы обеспечивать тягу, выполняют следующие требования:

Вентиляционная и дымоходная труба выходят на крышу и достигают определенной высоты. Зависит величина от расстояния между выходом и коньком. Если дистанция менее 1,5 м, труба должна быть выше конька на 50 см, если от 1,5 до 3 м – должна находиться на одном уровне с коньком. Если дистанция более 3 м, высоту вычисляют: линия от конька до оголовника трубы ниже горизонта на 10 градусов. Если на крыше есть парапет, рядом находится более высокое строение, высоту трубы увеличивают.
Вентиляционные каналы можно объединить. Дымоходные сочетают только в исключительных случаях – при сооружении печи с камином.
Если дымоходные каналы размещаются не в стене, их теплоизолируют по всей длине. Любые выводы в местах перехода через кровлю утепляют. Используют асбест или более безопасную минеральную вату.

Рекомендуется гидроизолировать трубу между кровлей и выдрой. Если этого не сделать, намокает вся стена.

Фактический навык

Устройство вентиляционного каналаделается с учетом принципиальных моментов:

Шаблон ложится на кладку так, чтобы собственным торцом он примыкал к поверхности поперечной стены изнутри. Обводятся при помощи мела отверстия — будущие сечения каналов. Необходимо не лениться и то и дело проверять при помощи этого шаблона, нет ли сдвигов во время строительства конструкции. Похожие нарушение могут отразиться на хорошей работе вентиляции.
Форма канала может быть прямоугольной (часто используется) или квадратной. Стены и перегородки между ними укладывают в 1 кирпич толщиной.
Каналы укладывают вплотную, подрезая раствор.
Выполняется однорядная перевязка укладки рядом с вентиляционными каналами.
Чтобы закрепить вентиляцию, применяют кирпичи, которые укладывают поперек канала. Правда, в последующем может быть затруднена чистка.
Если требуется сделать отвод канала, он обязан быть на расстоянии не более метра. Угол — не меньше 60° к горизонту. Отводной участок выкладывают из кирпичей, которые отесаны под соответствующим углом. Сечение на этом отрезке и ключевого канала обязаны быть похожими.
Кладку шахты вентиляции и главной стены перевязывают за счёт половинок и трехчетверток кирпича.
Исказить форму каналов не дадут возможности иногда переставляемые буйки. При укладывании они не дают забиваться мусором шахте.
Следует хорошенько затирать швы швабровкой. Комфортно делать это, смачивая водой. Ровная поверхность не даст шанса саже задерживаться на стенках.
Чтобы не замусорить канал в рабочий период раствором, окно можно залаживать скомканными газетами или еще чем-нибудь подходящим. Поднимаясь все выше и выше, — перекладывать ее, потом просто удалить. Если не сделать этого, необходимо обязательно проверить, не засорен ли он, при помощи шара.

Вытяжная шахта

Характерности устройства

Схема вентиляции помещения для проживания: 1 — вытяжная решётка; 2 — фрамуга или окно; 3 — канал вентиляции.

Вернуться к началу

Лицензия

Уже было немало сказано про лицензирование работников, желающих заниматься подобным бизнесом, но теперь поговорим подробнее. Если у кого-либо возникает желание производить обследование дымоходов и вентиляций, то ему потребуется определенный набор документов в зависимости от того, нужна ли ему лицензия на проверку только жилых домов или промышленных предприятий.

В первом случае ему будет достаточно тех документов, которые были перечислены в начале статьи. Именно:

Монтаж, техническое обслуживание и ремонт систем (элементов систем) дымоудаления и противодымной вентиляции, включая диспетчеризацию и проведение пусконаладочных работ.
Устройство (кладка, монтаж), ремонт, облицовка, теплоизоляция и очистка печей, каминов, других теплогенерирующих установок и дымоходов.

Оформление лицензии при наличии этих документов занимает сорок пять дней.

Способы улучшения вентиляции

Вентиляционные каналы в кирпичной кладке не идеальны, у них есть свои недостатки. Вместе с воздухом за пределы здания уходит много тепла. Уменьшить теплопотери можно при помощи изгиба канала. Кладка выполняется лесенкой, заполняя ниши раствором. Далее камни кладут ребром, а поверх выводят новый ряд кирпичей.

Внутри канала будет образовываться конденсат, который приведет к переувлажнению кирпичей. Следствием этого является ухудшение тяги. Предотвратить это можно если придерживаться требований СНиП. От просвета дымохода до внешней поверхности стены должно быть следующее расстояние:

полтора кирпича, если температура 0…-20 градусов;
два кирпича, если температура -20…-30 градусов;
два с половиной кирпича, если температура -30 градусов.

Дома высотой в несколько этажей имеют наклонный вентканал, выполненный из тесаного кирпича для уменьшения сопротивления потоку воздуха. После окончания работ рекомендуется определить место возникновения засора. Сделать это можно железным шаром, имеющим диаметр 100 мм. На той высоте, где шар будет испытывать максимальное сопротивление и будет считаться местом засора.

Монтаж естественной вентиляции

Варианты размещения вентиляционной системы

Конструкция дымохода в зависимости от расположения

Естественная вентиляция в котельной обеспечивается путём установки приточного и вытяжного каналов.

Для установки приточного канала нужно:

Подобрать кусок пластиковой трубы, подходящую по размеру решётку и обратный клапан. Диаметр первой подбирается с учётом мощности котла. Если мощность менее 30 кВт, достаточно 15 см. Выше мощность – больше диаметр.
Чтобы воздух проходил непосредственно в топку, сквозное отверстие на улицу пробивают рядом с отопительным прибором и не выше его рабочей зоны. Затем в отверстие ставится патрубок, зазоры внутри заполняются раствором или монтажной пеной.
Снаружи отверстие закрывается мелкой решёткой для защиты от грязи и животных. Изнутри необходимо поставить обратный клапан для предотвращения обратной тяги на улицу.

Вытяжной канал выводится наружу через отверстие над котлом вверху помещения. Обычно она тоже снабжается обратным клапаном, предотвращающим попадание воздуха с улицы. Дымоход также можно оснастить защитным козырьком от дождя или флюгаркой, конденсатоотводчиками и ревизионными окошками для чистки.

Схема конструкции вентиляционной системы

Разгрузка кровли

Если приходится нарушать ответственные элементы стропильной системы, что может случиться, если шаг установки стропил меньше толщины колодца, необходимо сделать разгрузку кровли. В 40–50 см от верхней и нижней границы прохода нужно подложить под стропила горизонтальные балки длиной в 5–6 пролетов. Они подпираются вертикальными стойками так, чтобы каждая из них располагалась строго над одной из балок чердачного перекрытия.

С помощью отвеса размечаются места крепления вертикальных стоек, принимающих часть нагрузки от стропил. Каждое из нарушенных стропил нужно подпирать в двух местах — выше и ниже вырезанного участка. При наличии кирпичного колодца лучше разгружать стропильную систему на него, заменив часть деревянных стоек укосами из угловой стали.

Даже если проем умещается между стропилами, их следует стянуть горизонтальными перемычками той же ширины, образуя удобный карман для закладки пояса теплоизоляции. Иногда, из соображений экономии материала, есть смысл установить и вертикальные перемычки на таком же расстоянии от трубы или колодца.

Параметры, на которые стоит обратить внимание

Схема системы вентиляции дома

Строительство канала должно строго соответствовать существующему техническому регламенту. Работа каналов должна осуществляться при любой температуре внутри и снаружи помещения. Переработанный воздух должен выводиться с помещения в любое время года.

Шахты вентиляционные в обязательном порядке должны быть в помещениях, где нет окон — ванные, туалеты.

Есть правила и относительно размеров. К примеру, сечение канала должна быть минимум 0,016 кв.м. Толщина стенок при этом должна быть минимум 100 мм. Чтобы не было никакого сопротивление прохождения воздушных масс, сечение канала должно быть одинаковым на протяжении всей длины. Все швы на кирпичной кладке в обязательном порядке должны быть полностью сглаженными.

Располагать вентиляционные каналы нужно строго вертикально. Допустимым считается отклонение на 30 градусов.

Чтобы функциональность шахты не снижалась на протяжении всего года ее нужно защитить от резкого перепада температуры. Поэтому необходимо провести теплоизоляцию с использованием подходящих материалов.

К кирпичной кладке предъявляются особые требования. Минимальное расстояние к дверным и оконным проемам должно быть 40-45 см. При толщине стенки до 38 см кирпич ложиться в один слой, при толщине более 64 см в два.

Рейтинг

( Пока оценок нет )

Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Добавить комментарий
