Коэффициент разрыхления грунта как важный показатель

Коэффициент уплотнения щебня. Коэффициент уплотнения гранитного щебня фракций 5-20, 20-40, 40-70.

Коэффициент уплотнения щебня – это безразмерная величина, которая характеризует степень уменьшения наружного объёма материала в результате трамбовки или естественного уплотнения при транспортировке. Данный параметр и порядок его учета при проведении строительных работ регламентируется действующими ГОСТ и СНиП, в частности ГОСТ 8267. Его значение зависит от марки материала и составляет 1,05 – 1,52. Так, например, коэффициент уплотнения щебня гранитного составляет, в среднем, 1,1, у ЩПС – 1,2.

Для чего необходим коэффициент уплотнения

Этот параметр необходим для:

расчета массы приобретаемого материала;
определения усадки материала при проведении строительных работ.

Зная, к примеру, коэффициент уплотнения щебня 20-40 можно определить массу материала, умножив имеющийся объём (вагона, кузова грузового автомобиля, тары и т. д.) на насыпную плотность и коэффициент уплотнения.

Также коэффициент уплотнения необходим для подсчета потребного количества материалов для планировки участка. Так, например, при засыпке щебнем 5-20 при толщине слоя 20 см мы получаем:

1*0.2*1600 кг/м3 (плотность щебня)*1,2 = 384 кг на 1 м2 площади, где 1,3 – это коэффициент уплотнения щебня 5-20.

Необходимо помнить, что коэффициент уплотнения зависит от фракции щебня, чем она крупнее, тем он меньше. Так, коэффициент уплотнения щебня фракции 40 70 выше чем у 5 20, что необходимо учитывать при проектировании строительных работ. При расчетах необходимо учесть, что в проекте, как правило, указывается не степень уплотнения, а, т. н. плотность скелета. Это означает, что при расчете необходимо учесть уровень влажности и др. параметры материала.

Способы определения коэффициента уплотнения

Коэффициент уплотнения материала определяется производителем и указывается в паспорте, сопровождающем каждую партию. Часто возникает необходимость и определения коэффициента уплотнения щебня при трамбовке и на строительной площадке. Замер производится с помощью плотномера при условии содержания в материале не более 15% частиц, крупность которых превышает 10 мм. Точность определения составляет 90 – 100% от стандартной плотности по ГОСТу.

Уплотнение материала определяется по показаниям удельного сопротивления при погружении наконечника – обычного или усеченного конуса в зависимости от типа смеси. Показатель определяется по отклонению стрелки индикатора прибора.

Замер производится путем строго вертикального погружения конуса прибора в смесь с необходимым нажимом. Каждая точка замеряется 3-5 раз с расстоянием между местом погружения в 150 мм. Далее из полученных результатов замеров определяется средняя величина. Используя прилагаемый к прибору график и полученные средние данные, определяется коэффициент уплотнения щебня при трамбовке.

Лучшим вариантом является приобретение щебня непосредственно у производителя, минуя посредников. Это выгодно с точки зрения цены, возможностей поставок, качества, а также наличия всей необходимой документации с параметрами щебня на основании данных лабораторных исследований.

kadarspb.ru

Коэффициент — разрыхление

Коэффициент разрыхления в рассматриваемом случае изменяется вдоль забоя в направлении от откаточного штрека к вентиляционному в весьма больших пределах, чего не наблюдается при горизонтальном залегании пластов.

Коэффициент разрыхления характеризует степень разрыхления пород и показывает, во сколько раз объем разрых-ленной породы больше объема, занимаемого ею в массиве.

Коэффициент разрыхления грунта вводится в формулу производительности потому, что она должна отражать фактическое количество разработанного грунта, или, как говорят, объем грунта в плотном теле. Коэффициент использования машины по времени показывает отношение времени чистой работы к общему затраченному времени. Так, если, например, коэффициент равен 0 8, это значит, что 8 / 10 всего рабочего времени машина была использована на разработке грунта, а 2 / 10 — простаивала.

Принимаем коэффициент разрыхления

При коэффициенте разрыхления разрушенных пород в развале Кр s 1 3 — f — 1 4 сопротивление копанию зависит в основном от кусковатости пород.

Схема развития разрушений пород кровли в плоскости крутого пласта.

Очевидно, коэффициент разрыхления будет иметь максимальное значение в нижней части выработанного пространства и минимальное — в верхней.

При увеличении коэффициента разрыхления более 0 8 формула дает завышенные результаты, а при т — — 1 скорость стесненного осаждения стремится к бесконечности.

Схема к определению геометрических размеров дробилки крупного дробления.

Здесь ц — коэффициент разрыхления материала, определяемый опытным 1утем ( значения 1 колеблются в пределах 0 4 — 0 7); — р — насыпная плотность материала, т / ж3; D2 — нижний диаметр наружного конуса дробилки, м; dK — раз-дер наибольшего куска дробленого материала, м; s2r — полный ход внутрен — tero конуса в нижней его части, м; л — число оборотов внутреннего конуса в ми — ; KI и 2 — углы наклона, образующих шешнего и внутреннего конусов.

График изменения общего к. п. д. конусных дробилок крупного дробления.

Здесь [ i — коэффициент разрыхления материала, определяемый опытным путем ( значения а колеблются в пределах 0 4 — 0 7); рн — насыпная плотность материала, кг / м3; D2 — нижний диаметр наружного конуса дробилки, м; к — — размер наибольшего куска дробленого материала, м; s 2г — полный ход внутреннего конуса в нижней его части, м; п — частота вращения внутреннего конуса в минуту ; ot ] и а2 — углы наклона образующих внешнего и внутреннего конусов.

Вычисленный объем v насыпи умножают на коэффициент разрыхления, меньший единицы и зависящий от рода грунта и способа возведения насыпи.

При установлении технической производительности целесообразно выделение коэффициентов разрыхления породы в ковшах и наполнения ковшей, а следовательно, и коэффициента экскавации, зависящего от свойств разрабатываемых пород.

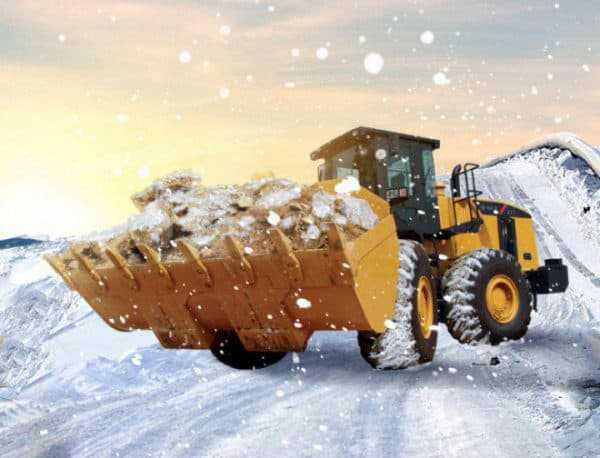

Промерзание грунта увеличивает сопротивление резанию и копанию и увеличивает коэффициент разрыхления грунта в 1 5 — 2 5 раза.

Зачем нужно определять разрыхление грунта

В комплексе при строительстве должно быть обеспечено следующее:

определен тип фундамента, его размеры и глубина закладки;
выбраны методы улучшения состава;
установлен вид и объем инженерных мероприятий по освоению участка под строительство;
выбраны способы воспроизводства запланированных работ по благоустройству оснований.

Предварительный анализ грунтового разрыхления и трамбовки помогает понять дальнейшую последовательность действий. Грунт всегда уплотняется по мере естественного или механического влияния на него.

Значит его итоговый объем уменьшается. Это нужно учитывать при возведении на участке здания. Но при освобождении почвы работает обратная схема. Параметр рыхления зависит от состава, влажности, плотности и сцепления

Коэффициент позволяет выявить возможное увеличение объема земли после ее извлечения из котлована, что важно для перевозки

Разрыхлять специально грунт не приходится. Это естественный процесс, который происходит из-за разрыва связей между грунтовыми частичками. Стоимость земляных работ в соответствии с этим увеличивается. Коэффициент разрыхления суглинка, горных пород, песка и т.д. разный.

Коэффициент уплотнения щебня

Екатеринбург Сообщений: Найти ещё сообщения от Вовик. Цитата: Сообщение от Вовик думается мне Вы коэффициент уплотнения с пористостью путаете Сообщение от Вовик Коэффициент уплотнения — это же, говоря простым языком, сжимаемость грунта Личная информация. Объем поставки м 3. Введите ваш номер телефона:. Toggle navigation.

Щебень Toggle Dropdown. Песок Toggle Dropdown. Бетон Toggle Dropdown.

Характеристики ЩПС. Допускается использование смесей ЩПС: С1 и С2 для устройства оснований при соответствующем технико-экономическом обосновании; С3 — С6, С9 — С11 — для устройства дополнительных слоев оснований; С4 — С5, С10 — С11 — для укрепления обочин автомобильных дорог.

В зависимости от наибольшего размера зерен и процентного состава остатка от общей массы на ситах различного размера ЩПС подразделяются на: Смеси для оснований — С1 и С2. Смеси для покрытий непрерывной гранулометрии С3 — С8.

Смеси для оснований полупрерывистой гранулометрии С9 — С Смеси для расклинки С12 и С Содержание дробленых зерен. Стойкость структуры к распаду. Радиационный фон. Каждая партия материала имеет паспорт ЩПС, в котором содержатся следующие данные: Данные о производителе материала.

Важные свойства грунта

Свойства грунта — особенности того или иного вида почвы, определяемые входящими в состав компонентами

Для строительства наиболее важно учесть свойства, характеризующие поведение земли при естественном залегании и взаимодействии с инженерной и хозяйственной деятельностью человека

Основные свойства:

влажность — степень насыщенности пор почвы влагой. Определяется в процентном отношении массы воды к массе твердых частиц. Норма — от 6 до 24 %. Соответственно: ниже 6 % – сухие почвы, свыше 30 % – влажные. Чем выше этот показатель, тем сложнее разработка;
сцепление — показатель, характеризующий связи между частицами смеси и то, как они сопротивляются сдвигу. Для песчаных пород нормальным считается показатель в пределах 0,03-0,05 МПа, для глины – 0,05-0,3 МПа;
плотность — показатель, который зависит от сочетания влажности и состава. Рассчитывается как отношение массы почвы к занимаемому ей объему. Наименьшая плотность у песков, наибольшая – у скальных пород;
разрыхляемость – способность увеличивать объем при разработке;
водоудерживающая способность. Зависит от плотности материала.

Формула для вычисления при переработке одного объема грунта за единицу времени (м3/час)

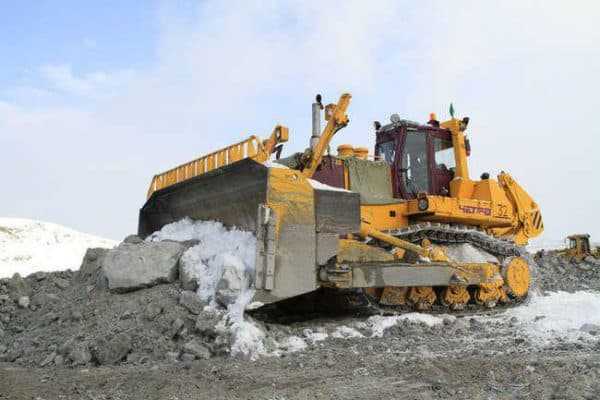

Производительность бульдозера при разработке грунта

Расчет при разработке грунта

При работах по разработке грунта и его транспортировке на расстояние бульдозер выполняет повторяющийся цикл действий. В этом случае производительность машины выражается формулой:

П=(q*n*Kn*Ki*Kb)/Kp,

в которой составляющими являются:

Р – производительность, м3/час;
q– объем грунта, который перемещается лопатой и определяется числовыми размерами отвала и факторов, влияющих на перемещение;
n – число повторяющихся кругов в единицу времени в соотношении с расстоянием транспортирования;
Кn – коэффициент, учитывающий потери объемов в боковые валики, зависит от расстояния перемещения и типа грунта;
Кi– коэффициент, характеризующий величину уклона пути движения машины;
Кв – коэффициент, показывающийстепень изначального разрыхления почвы;
Кр –коэффициент, определяющий рациональное использование трудового времени.
Количество циклов работы трактора за единицу времени (час):
n= 3600/tц

Продолжительность цикла:

tц=tн+tг.х.+tхх+2*tп+m*tп.п.+tо=lн/kv*vн+lг.х./ kv*vг.х.+(lн+lг.х.)/(kv*vх.х.)+2*tп+m*tп.п.+t0
где t – продолжительности:
tн – сбора грунта, с;
tг.х. – груженого прохода, с;
tх.х. – холостого хода, с;
tп. – одного поворотного действия (10-20 секунд);
tп.п. – одного перевода передачи скорости (5-6 секунд);
t0 – опускания лопаты в начальное положение (2 секунды).
m – количество изменений скоростей бульдозера за время одного хода;
lн – путь снимания грунта, м;
lг.х. –длина расстояния движения к месту скопления, м;
vн, vг.х, vx.x– скорости передвижения трактора при резании, движении грунта и возвратного хода, м/с;
kv – коэффициент, учитывающий уровень уменьшения скорости трактора по сравнению с расчетной: 0,7-0,75 при перемещении груза, 0,85-0,90 при возвратном холостом ходе;

Объем грунта

Коэффициент утраченных объемов грунта в валунах зависит только от величины дальности перемещения грунта и выражается следующей зависимостью:

Kn=1-Ki*lг.х.

где:

К1 –коэффициент, полученный лабораторным методом, величина которого изменяется в пределах 0,008…0,04, в зависимости от сухого или связного состояния грунта;
Lг.х. – длина, на которую перемещается грунт, м.

При необходимости перемещения грунта на расстояние свыше 30 м, использование бульдозеров считается нерациональным из-за больших потерь грунта во время движения. Перевозить грузы в таком случае можно самосвалами, например на любом из модельного ряда Камаз.

Важные свойства

Специфические свойства грунта определяются его компонентами. Для возведения зданий надо просчитывать устойчивость грунта при постройке на нем здания.

Показатели плотности, влажности, прочности, сцепления, кусковатости, разрыхляемости, угла естественного откоса и размываемости определяют технологию производства. Также они влияют на трудоемкость процесса и затраты на земляные работы по смете.

Плотностью P это соотношение массы грунта к объему, который он занимает. А влажность — водной массы в порах к весу твердых грунтовых частиц. Влажность меньше 5 % обозначает, что почва сухая, выше 30 % — мокрая, показатель в границах указанных цифр — это относительный норматив.

Для увеличения транспортной производительности и понижения трудозатрат грунт доводится до нужной влажности. Она определяется гранулометрическим составом и подходящей плотностью. При большой влажности глинистого грунта выявляется показатель липкости. Его повышенное значение осложняет погрузку и выгрузку (из ковша экскаватора или кузова), влияет на функционирование конвейера или движение транспорта.

Прочность характеризуется способностью сопротивления внешним силовым факторам. Для анализа прочности используют коэффициент крепости. Параметр кусковатости разрыхленного грунта зависит от процентного содержания разных фракций. Разрыхляемость это последний значимый показатель.

По проекту некоторые показатели могут быть скорректированы на месте, чтобы достигнуть нужного уровня безопасности основания для последующего строительства.

Коэффициент разрыхления грунта: пример расчета при использовании и его в строительстве

Строительные работы начинаются с разметки участка и разработки грунта под фундамент. Земляные работы занимают также первую строчку в строительной смете, и немалая сумма приходится на оплату техники, производящей выемку и вывоз грунта с участка. Для составления сметы и оценки стоимости работ мало знать габариты котлована, необходимо также учитывать особенности грунта. Одной из таких характеристик является коэффициент разрыхления грунта, позволяющий определить увеличение объема при выемке его из котлована

Коэффициент разрыхления грунта

Все грунты с точки зрения строительства можно разделить на две группы:

Сцементированные, или скальные – каменные горные породы, разработка которых возможна только с применением технологий взрыва или дробления;
Несцементированные, выборка которых проводится вручную или с помощью экскаваторов, бульдозеров, другой спецтехники. К ним относятся пески, глины, смешанные типы грунтов.

На сложность разработки и стоимость земляных работ влияют следующие свойства грунтов:

Влажность – отношение массы воды, содержащейся в грунте, к массе твердых частиц;
Сцепление – сопротивление сдвигу;
Плотность, то есть масса одного кубического метра грунта в естественном состоянии;
Разрыхляемость – способность увеличиваться в объеме при выемке и разработке.

Влажность грунт – это мера его насыщения водой, выраженная в процентах. Нормальная влажность лежит в пределах 5-25%,а грунты, имеющие влажность более 30%, считаются мокрыми. При влажности до 5% грунты принято называть сухими.

Образец влажного грунта

Сцепление влияет на сопротивление грунта сдвигу, у песков и супесей этот показатель лежит в диапазоне 3-50 кПа, у глин и суглинков – в пределах 5-200 кПа.

Плотность зависит от качественного и количественного состава грунта, а также от его влажности. Самыми плотными, и, соответственно, тяжелыми являются скальные грунты, наиболее легкие категории грунта – пески и супеси. Характеристики грунтов приведены в таблице:

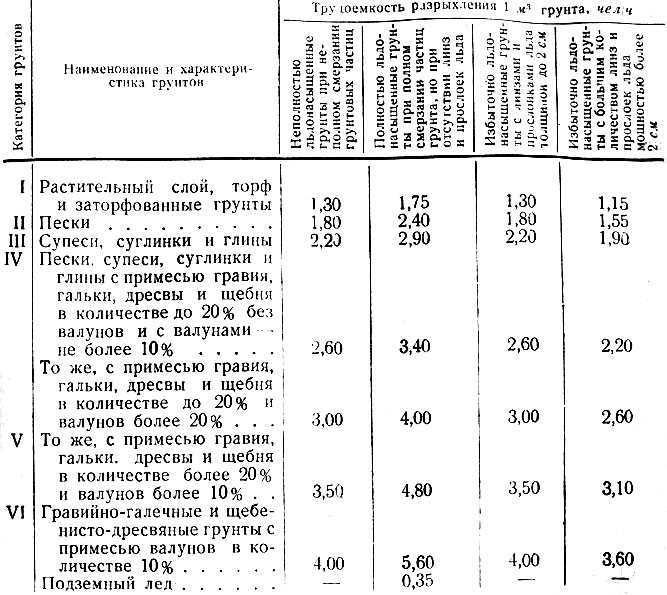

Таблица — различные категории грунта

Как видно из таблицы, коэффициент первоначального разрыхления грунта прямо пропорционален плотности грунта, иными словами, чем плотнее и тяжелее грунт в естественных условиях, тем больше объема он займет в выбранном состоянии. Этот параметр влияет на объемы вывозки грунта после его разработки.

Существует также такой показатель, как остаточное разрыхление грунта, он показывает, насколько грунт поддается осадке в процессе слеживания, при контакте с водой, при трамбовке механизмами. Для частного строительства этот показатель имеет значение при заказе гравия для выполнения подушки под фундамент и других работ, связанных с расчетом привозного грунта. Также он важен для складирования и утилизации грунтов.

Таблица — наименование грунта и его остаточное разрыхление %

Пример расчета коэффициента разрыхления грунта

Применение коэффициентов первоначального и остаточного разрыхления грунтов на практике можно рассмотреть на примере расчета. Предположим, что есть необходимость выполнить разработку грунта под котлован заглубленного ленточного фундамента с последующей отсыпкой гравийной подушки. Грунт на участке – влажный песок. Ширина котлована – 1 метр, общая длина ленты фундамента 40 метров, глубина котлована – 1,5 метров, толщина гравийной подушки после трамбовки – 0,3 метра.

Находим объем котлована, а, следовательно, и грунта в естественном состоянии:

V_к = 40 · 1 · 1,5 = 60 м3.

Применяя коэффициент первоначального разрыхления грунта, определяем его объем после разработки:

V₁ = k_р · Vк = 1,2 · 60 = 72 м3;

где k_р= 1,2 – коэффициент первоначального разрыхления грунта для влажного песка, принятый по среднему значению (таблица 1).

Следовательно, объем вывоза грунта составит 72м3.

Находим конечный объем гравийной подушки после трамбовки:

V_п = 40 · 1 · 0,3 = 12 м3.

Находим по таблице 2 максимальные значения первоначального и остаточного коэффициента разрыхления для гравийных и галечных грунтов и выражаем их в долях.

Первоначальный коэффициент разрыхления k_р = 20% или 1,2; остаточный коэффициент разрыхления k_ор = 8% или 1,08.

Вычисляем объем гравия для выполнения гравийной подушки конечным объемом 12 м3.

V₂= V_п ·k_р/k_ор=12 · 1,2/1,08 = 13,33 м3.

Следовательно, объем необходимого для отсыпки гравия составит 13,3м3.

Конечно, такой расчет является весьма приблизительным, но он даст вам представление о том, что такое коэффициент разрыхления грунта, и для чего он используется. При проектировании коттеджа или жилого дома применяется более сложная методика, но для предварительного расчета стройматериалов и трудозатрат на строительство гаража или дачного домика вы можете ее использовать.

Как рассчитать объем мусора

Чтобы не платить лишние средства за вывоз мусора, цена которого зависит от многих факторов, необходимо правильно подсчитывать объемы отходов. Эксперты компании МосМусоровоз грамотно рассчитывают объем мусора, стоимость вывоза отходов и сроки выполнения работ. Однако вы можете самостоятельно произвести расчеты, если желаете заранее прикинуть, в какие суммы можно уложиться.

Формулы расчета объема и веса мусора

Допустим, вы решили демонтировать старую постройку и заказать вывоз строительного мусора. В первую очередь нужно вычислить объем конструкции «в воздухе», в реальном положении:

1. Измеряем длину, ширину и высоту постройки. Делать это нужно от самой нижней линии фундамента до самой высокой точки крыши (конька). Умножаем три цифры друг на друга. Это объем постройки в геометрии.

2. Затем определяем реальный объем отходов, который будет утилизироваться. Для этого необходимо получившийся у вас объем здания «в воздухе» разделить на коэффициент разрыхления. Последнее – это общепризнанный показатель: 2,0 – 3,0. Он учитывает разброс образовавшегося разрыхления после разрушения здания. Более достоверные данные получаются при использовании показателя 2,0 – 2,65. Сюда включается и мебель, печи и другие «наполнители» внутреннего объема зданий, если таковые имеются.

СТРОИТЕЛЬНЫЙ МУСОР. Сколько СТОЯТ работы по спуску и вывозу строительного мусора.

Таким образом мы узнаем реальный объем мусора в так называем твердом, или плотном теле, то есть в неразобранном состоянии.

3. Третий этап – расчет веса отходов, требующих утилизации. Реальный объем вывозимых отходов нужно умножить на показатель Моб. Это средний показатель объемной массы строительных отходов, которая образуется при демонтировании. Этот показатель отдельный для каждого типа материалов:

— при демонтировании сооружений из бетона: 2400 кг/м3;— при демонтировании железобетонных сооружений: 2500 кг/м3;— при демонтировании построек из кирпича, камня, штукатурных слоев и облицовочной плитки: 1800 кг/м3;— при демонтировании конструкций из дерева и каркасно-засыпных сооружений: 600 кг/м3;— при осуществлении других работ по демонтированию (исключая размонтировку металлоконструкций и инженерно-технологического оборудования, показатели таких материалов рассчитываются отдельно, исходя из проектных данных): 1200 кг/м3.

Полученная цифра – вес отходов в тоннах.

Расчет стоимости вывоза мусора

Теперь вы знаете объем и вес будущих отходов. Чтобы определить бюджет, вам необходимо вычислить, какое количество техники понадобится для утилизации и какая именно техника будет нужна.

Возьмем за основу получившийся объем мусора (не вес) и типаж отходов. Легкий мусор достаточно большого объема требует контейнеров. Сюда относится брус, дерево, бревна. Для более тяжелых отходов понадобятся закрывающиеся бункеры, предназначенные для больших грузов. К таким видам мусора относятся кирпичные, бетонные обломки, грунтовые массы.

Вывоз мусора контейнером

Если типаж вашего мусора позволяет использовать контейнер, определите, какой объем контейнера будет для вас максимально выгодным. Так, компания МосМусоровоз предоставляет возможность воспользоваться контейнерами объемом 8 кубических метров, 20, 27, 30 и 32. Разделите объем мусора, который вы планируете утилизировать, на объем одного контейнера. Если полученная цифра превышает 4, выберите контейнер большего объема – так вы сможете сэкономить.

Вывоз мусора самосвалом

Такие же расчеты можно произвести для объема бункеров. Полученное количество необходимых контейнеров или бункеров умножьте на стоимость одного. Так вы приблизительно рассчитаете сумму денег, которая уйдет на вывоз тбо или других классификаций отходов.

Факторы, влияющие на стоимость вывоза мусора

Такие расчеты будут приблизительными. Почему? На реальную стоимость влияют следующие факторы:

— тип перемещения мусора (он может быть горизонтальным и вертикальным); — расстояние перемещения мусора от точки демонтажа до контейнера (иногда нет технической возможности подъехать ближе);

— затаривание отходов в мешки;

— количество рабочих и сроки, в которые необходимо уложиться.

Конечную стоимость необходимо обсудить с экспертами мусороуборочной компании. МосМусоровоз будет рад помочь вам с расчетами и вывозом отходов.

Вывоз мусора контейнером 8 м3 От 5500 руб.

Вывоз мусора контейнером 20 м3 От 12000 руб.

Вывоз мусора контейнером 27м3 От 13500 руб.

Вывоз мусора контейнером 32 м3 От 14000 руб.

Готовы заказать вывоз мусора? Требуется консультация или расчет стоимости? Оставьте ваши контакты и наш специалист свяжется с Вами

объем мусора, рассчитать объем мусора, вывоз мусора,

Коэффициент — разрыхление

В — ширина грохота, м; w — относительная скорость движения материала, м / сек; d — размер наиболее крупных кусков материала, м; ц0 6 — 0 7 — коэффициент разрыхления движущегося материала.

В — ширина грохота, м; ш — относительная скорость движения материала, м / с; d — размер наиболее крупных кусков материала, м; ц 0 6 — 0 7 — коэффициент разрыхления движущегося материала.

Так как в действительности материал из дробилки выпадает не сплошной призмой, а в виде отдельных раздробленных кусков, то фактическая производительность будет меньше, что учитывается коэффициентом разрыхления л 0 25 — — 0 6, причем нижний предел коэффициента разрыхления относится к большей степени измельчения.

Вт; г — коэффициент полезного действия привода рабочего органа ( при выемке цепными экскаваторами величиной т ] учитывают потери мощности, связанные с трением ковшовой цепи по направляющим); К3ч г — допустимый коэффициент загрузки привода рабочего органа по условию достижения требуемого срока его работы; KPiii — коэффициент разрыхления породы в ковшах; На — высота подъема экскавируемой породы рабочим органом, м; уга — плотность породы в массиве, т / ма.

При определении объемов грунтов, необходимых для возведения насыпей и поденной, следует учитывать такой показатель, как разрыхляемость. Коэффициент разрыхления определяется отношением объема разрыхленной породы к объему ее в массиве естественного залегания. Используется также понятие остаточная разрыхляемость ( табл. 4.36), которая показывает, на сколько процентов объем слежавшейся насыпи больше объема грунта в естественном массиве. Усредненные коэффициенты фильтрации грунтов даны в табл. 4.37. В табл, 4.38 приводятся ориентировочные значения модуля деформации для крупнообломочных, песчаных и глинистых груптов.

Коэффициент kp характеризует отношение объема разрыхленного грунта к объему, который он занимал в естественном залегании. Коэффициент разрыхления принимают по единым нормам и расценкам на земляные работы.

После обратной засыпки грунт под действием собственного веса, климатических факторов либо механического воздействия ( укатки, трамбования) уплотняется, но первоначальной своей плотности все равно не достигает. Последнее характеризуется коэффициентом остаточного разрыхления, который определяется отношением объема уплотненного и слежавшегося грунта к объему этого же грунта в плотном теле.

При разработке грунты разрыхляются, что приводит к увеличению их объема. Это свойство характеризуется коэффициентом разрыхления, который представляет собой отношение объема разрыхленного грунта к тому объему, который грунт занимал в естественном залегании. При этом чем большей связностью обладает грунт, тем выше коэффициент разрыхления.

В частности, высота отвальной консоли должна обеспечить с учетом коэффициента разрыхления размещение пород вскрыши в отвалах. Поэтому транспортно-отвальные мосты являются индивидуальным оборудованием, проектируемым применительно к конкретным карьерам.

Разрыхляемостью грунта называется способность его увеличивать объем при разработке. Отношение объема разрыхленного грунта к объему в плотном теле называется коэффициентом разрыхления.

Угол естественного откоса для различных грунтов.

Способность грунта увеличиваться в объеме при разработке называется разрыхляемостью. Увеличение объема, зависящее от вида грунта, температуры и влажности, определяется коэффициентом разрыхления, который представляет собой отношение объема разрыхленного грунта к объему грунта природного сложения, выраженное в процентах. Наибольшее разрыхление имеют скальные и мерзлые грунты, наименьшее — пески.

При разработке любым рабочим органом грунт разрыхляется и увеличивает свой первоначальный объем. Отношение объема разрыхленного грунта к его объему, занимаемому в плотном теле, называется коэффициентом разрыхления.

Способы уменьшения потерь породы при транспортировании бульдозером.

Высота развала при бульдозерной выемке по условиям безопасности не должна превышать 5 — 7 и. Вследствие увеличения времена выемки взорванной породы и уменьшения объема призмы волочения ( за счет увеличения коэффициента разрыхления и угла естественного откоса пород) производительность бульдозера снижается в 1 5 — 2 раза по сравнению с разработкой мягких пород.

Таблица Разрыхления Грунта

Исходя из строительных норм и правил (СНИП), КРГ (первоначальный), показатель плотности в соответствии категории, приведены в таблице:

Категория	Наименование	Плотность, тонн / м3	Коэффициент разрыхления
І	Песок влажный, супесь, суглинок, разрыхленный	1,4–1,7	1,1–1,25
І	Песок рыхлый, сухой	1,2–1,6	1,05–1,15
ІІ	Суглинок, средний -мелкий гравий, легкая глина	1,5–1,8	1,2–1,27
ІІІ	Глина, плотный суглинок	1,6–1,9	1,2–1,35
ІV	Тяжелая глина, сланцы, суглинок со щебнем, гравием, легкий скальный грунт	1,9–2,0	1,35–1,5

Существуют также вычисления коэффициента остаточного разрыхления грунта, результат определяет, насколько почва поддается осадке при слеживании, при контакте с водой или утрамбовке. В строительстве эти расчеты имеют огромное значение для определения количества необходимого материала, а также их учитывают при складировании, утилизации земли.

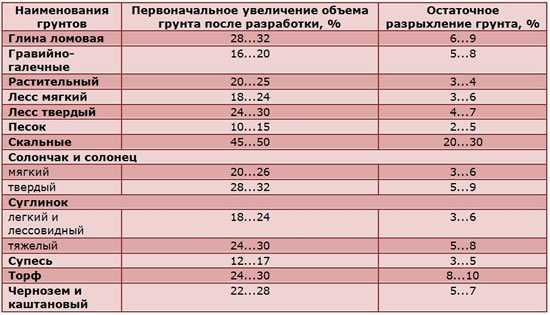

Вся необходимая информация представлена далее в таблице:

Наименование	Первоначальное увеличение объема после разработки, %	Остаточное разрыхление, %
Глина ломовая	28–32	6–9
Гравийно-галечные	16–20	5–8
Растительный	20–25	3–4
Лесс мягкий	18–24	3–6
Лесс твердый	24–30	4–7
Песок	10–15	2–5
Скальные	45–50	20–30
Солончак, солонец
мягкий	20–26	3–6
твердый	28–32	5–9
Суглинок
легкий, лессовидный	18–24	3–6
тяжелый	24-30	5-8
Супесь	12-17	3-5
Торф	24-30	8-10
Чернозем, каштановый	22-28	5-7

КР по СНИП

Коэффициент разрыхления грунта по СНИП:

КР рыхлой супеси, влажного песка или суглинка при плотности 1.5 составляет 1,15 (категория первая).
КР сухого неуплотненного песка при плотности 1,4 составляет 1,11 (категория первая).
КР легкой глины или очень мелкого гравия при плотности 1,75 составляет 1,25 (третья вторая).
КР плотного суглинка или обычной глины при плотности 1,7 составляет 1,25 (категория третья).
КР сланцев или тяжелой глины при плотности 1,9 составляет 1,35. Плотность оставляем по умолчанию, т/м3.

Рассчитываем самостоятельно

Допустим, вы хотите разработать участок. Задача — узнать какой объем грунта получится после проведенных подготовительных работ.

Известны следующие данные:

ширина котлована — 1,1 м;
вид почвы — влажный песок;
глубина котлована — 1,4 м.

Вычисляем объем котлована (Xk):

Xk = 41*1,1*1,4 = 64 м3.

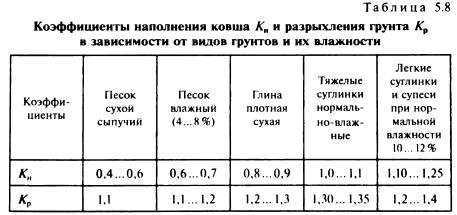

Теперь смотрим первоначальное разрыхление (по влажному песку) по таблице и считаем объем, который получим уже после работ:

Xr = 64*1,2 = 77 м3.

Таким образом, 77 кубов — это тот объем пласта, который подлежит вывозу по окончанию работ.

Для чего определяют разрыхления грунта?

Объемы почвы до разработки и после выемки существенно различаются. Именно расчеты позволяют подрядчику понять, какое количество грунта придется вывезти. Для составления сметы этой части работ учитываются: плотность почвы, уровень ее влажности и разрыхление.

В строительстве виды почвы условно делят на два основные вида:

сцементированный;
несцементированный.

Первый вид — называют скальным. Это преимущественно горные породы (магматические, осадочные и т.д.). Они водоустойчивы, с высокой плотностью. Для их разработки (разделения) применяют специальные технологии взрыва.

Второй вид — породы несцементированные. Они отличаются дисперсностью, проще обрабатываются. Их плотность гораздо ниже, поэтому разработку можно вести ручным способом, с применением специальной техники (бульдозеров, экскаваторов). К несцементированному виду относят пески, суглинки, глину, чернозем, смешанные грунтовые смеси.

Лабораторные исследования

Коэффициент уплотнения принято рассчитывать на основании данных лабораторных испытаний, в ходе которых массу щебня подвергают трамбовке и проверке на различных приспособлениях. Здесь существует несколько методов: замещение объемов (ГОСТ 28514-90); стандартное послойное уплотнение щебня (ГОСТ 22733-2002); экспресс-методы с использованием одного из трех типов плотномеров: статического, водобаллонного либо динамического.

Результаты получают либо сразу же, либо по истечении 1-4 дней, в зависимости от того, какой способ для исследования выбран. Стоимость одной пробы стандартного испытания составляет 2500 рублей. Всего необходимо провести не меньше пяти таких проб. Если данные нужны срочно, например, в течение дня, используют экспресс-методы по итогам отбора минимум 10 точек. Стоимость каждой точки составляет 850 рублей. Кроме того, придется оплатить выезд лаборанта на место – еще около 3 тысяч рублей. Однако без точных данных на строительстве крупных объектов не обойтись. Кроме того, солидной строительной организации необходимо наличие официальных документов, которые подтверждают соблюдение подрядчиком требований проекта.

Можно ли узнать степень трамбовки самостоятельно?

Да, коэффициент можно определить как в полевых условиях, так и для нужд частного строительства. Для этого необходимо сначала узнать насыпную плотность по каждому размеру: 5-20, 20-40, 40-70. Она напрямую зависит от минералогического состава материала, но при этом незначительно. Гораздо большее влияние на объемный вес имеют фракции щебня. Для расчета можно пользоваться усредненными данными:

Фундаментные блоки ФБС 24.6, ЖБИ, блоки ФБС 12, блоки ФБС 9, размеры блоков, вес блоков ФБС, масса блоков

Более точные данные плотности для конкретной фракции щебня можно определить лабораторным путем либо путем взвешивания известного объема строительного щебня с последующим несложным расчетом:

Насыпной вес = масса / объем.

После этого смесь укатывают до того состояния, в котором она будет использоваться на площадке, и измеряют рулеткой. А затем вновь производят расчет формуле, приведенной выше, получая в итоге 2 разных плотности – до и после трамбовки. Поделив обе цифры, получаем коэффициент уплотнения для конкретного материала. При одинаковом весе проб можно просто найти отношение двух объемов – результат будет аналогичным

Следует обратить внимание на то, что если показатель после трамбовки разделить на первоначальную плотность, то полученное в ответе число будет больше единицы – по сути, это коэффициент запаса материала на уплотнение. В строительстве им пользуются в том случае, если известны конечные параметры гравийной подушки и для заказа необходимо определить количество щебня выбранной фракции

При обратном вычислении получается значение меньше единицы

Однако эти цифры равнозначны и при расчетах важно понимать, какую именно следует брать

Щебень, как любой сыпучий материал, состоит из гранул неправильной формы. Именно различная форма зёрен позволяет его массе уплотняться и уменьшаться в объёме.

Процесс уплотнения происходит в двух случаях:

при транспортировке материала;
при ручной или механизированной трамбовке.

В основе этих операций лежит вибрационное воздействие, в результате которого гранулы разворачиваются и занимают более компактное положение по отношению к другим. При этом общий объём материала уменьшается, а плотность увеличивается. Отношение насыпного объёма щебня к уплотнённому называют коэффициентом уплотнения.
