По способу срабатывания
Представленные на сегодняшний день огнетушители можно подразделить на группы, основываясь на их характеристиках. Они делятся по размеру, по способу срабатывания и по типу применяемого огнетушащего вещества.
Все огнетушители по способу срабатывания можно разделить на несколько категорий:
- ручные – приходят в действие с помощью человека, при нажатии на соответствующий рычаг;
- автоматические (самосрабатывающие огнетушители) – срабатывают без присутствия человека, когда окружающая температура превышает заданную норму, используются в местах повышенной пожароопасности;
- комбинированные – сочетают в себе функции ручных и автоматических.
https://youtube.com/watch?v=49rr1hImspc
Типы и виды огнетушителей
Прежде чем начать разбираться с тем, какие типы и виды огнетушителей существуют, следует обратиться к официальному определению огнетушителей.
И так, согласно п. 3.22 СП 9.13130.2009 “Техника пожарная огнетушители требования к эксплуатации”
Огнетушитель: переносное или передвижное устройство, предназначенное для тушения очага пожара оператором за счет выпуска огнетушащего вещества, с ручным способом доставки к очагу пожара, приведения в действие и управления струей огнетушащего вещества.
Общие сведения
Огнетушитель представляет собой приспособление стационарного или мобильного типа, предназначенное для тушения небольших спонтанных возгораний. Все эти огнетушители работают по принципу выброса содержимого на загоревшийся объект.
В основном они имеют вид красного баллона, оснащенного специальным соплом или трубкой. А огнетушащее вещество, содержащееся внутри него, находится под давлением и при необходимости извлекается нажатием соответствующего рычага.
Типы и виды огнетушителей
Огнетушители: виды и характеристики
В зависимости от своего прямого назначения и предполагаемого класса пожара все огнетушители условно можно разделить на пять видов:
- водные (жидкостные);
- воздушно-пенные;
- воздушно-эмульсионные;
- порошковые;
- газовые или углекислотные;
- порошковый специальный закачной.
Водные огнетушители
Для тушения пожаров класса А следует применять водные огнетушители.
Для ликвидации пожаров оборудования, находящегося под электрическим напряжением, для тушения сильно нагретых или расплавленных веществ, а также веществ, вступающих с водой в химическую реакцию, которая сопровождается интенсивным выделением тепла и разбрызгиванием горючего применять водные огнетушители запрещается.
Воздушно-пенные
Это приборы, которые используются для подавления очагов возгорания класса А и В, а также материалов, склонных к длительному тлению, например, бумаги, угля, дерева и пластмассы. Кроме того, с помощью таких огнетушителей можно потушить пламя, возникшее на жидкостях, имеющих масляную основу, к примеру, нефть, масла и краски.
Воздушно-эмульсионные
Огнетушитель воздушно-эмульсионный предназначен для тушения пожаров классов: А (твердые горючие материалы: дерево, древесные материалы, бумага, ткань, пластмасса ), В (горение жидких веществ: бензин, эфир, нефтяное топливо), Е (электричество: горение электроустановок).
Огнетушитель воздушно-эмульсионный не предназначен для тушения загораний газообразных веществ (бытовой газ, пропан, водород, аммиак и др.) щелочных и щелочноземельных металлов (алюминий, магний и их сплавы, натрий, калий) и других материалов, горение которых может происходить без доступа воздуха (хлопок, пироксилин и т.п.).
Углекислотные огнетушители
Огнетушитель углекислотный предназначен для тушения загораний веществ, горение которых не может происходить без доступа воздуха, загораний электроустановок, находящихся под напряжением не более 10 000 В, жидких и газообразных веществ (класс В,С), загораний в архивах, музеях, картинных галереях.
В качестве огнетушащего вещества в таких огнетушителях применяют сжиженный диоксид углерода (углекислоту), а также аэрозольные и углекислотно-бромэтиловые, в качестве заряда в которых применяют галоидированные углеводороды, при подаче которых в зону горения тушение наступает при относительно высокой концентрации кислорода (12—18 %).
Газовые огнетушители углекислотные бывают как ручные, так и передвижные.
Ручные огнетушители одинаковы по устройству и состоят из стального высокопрочного баллона, в горловину которого ввернуто запорно-пусковое устройство вентильного или пистолетного типа, сифонной трубки, которая служит для подачи углекислоты из баллона к запорно-пусковому устройству, и раструба-снегообразователя.
При переходе углекислоты из жидкого состояния в газообразное происходит увеличение её объема в 400—500 раз, сопровождаемое резким охлаждением до температуры – 72 °C и частичной кристаллизацией; во избежание обморожения рук нельзя дотрагиваться до металлического раструба.
По размеру
Огнетушители бывают следующих размеров:
- передвижные – баллоны большого объема, которые для их мобильности устанавливают на специальную тележку. Применяются они на больших производственных и рабочих площадях.
- переносные – наиболее распространенный вид. Они бывают разных объемов и видов. Применяются в помещениях разной площади и назначения.
- компактные – предназначены специально для использования в автомобиле. Их размер позволяет добраться в труднодоступные места транспортного средства, где работа обычным бытовым огнетушителем невозможна. Также на многих из них есть специальные крепления для удобной фиксации в салоне машины.
Принцип работы огнетушителя
Огнетушитель – это емкость для тушения возгораний выпускаемым под давлением огнетушащим веществом. Алгоритм работы:
- Активация запорно-пускового узла. Варианты:
- Рычаг – открывается ниппель.
Вентиль – отходит задвижка.
Удар по кнопке (ударному буйку) – шток пробивает мембрану (пломбу) баллончика (капсулы) с источником холодного газа (ИХГ).
Камера баллона при фиксации огня выпускает реагент, смешивающийся с ОТВ. Выделяется газ, повышается давление.
Газ в баллоне направляется вниз, взрыхляя наполнитель, и поднимается, выталкивая тушащую смесь через сифонную трубку.
Проходя через раструб, формируется окончательная консистенция. Это особо характерно для:
- Пенных (пеногенерирующий ствол с калибровочной сеткой, эжекторами).
Эмульсионных (сопло с завихрителями).
Действие тушащего состава:
- выталкивает кислород из очага;
- создает огнепреграждение:
- охлаждает материал (особенно углекислотные ОУ);
- выделяются вещества для самозатухания.
Какие подвиды приспособлений относятся к порошковым огнетушителям?
Порошковые огнетушители (назначение, виды, применение этих устройств перечислены в этой статье) условно подразделяются на отдельные группы:
- закачные;
- газогенераторные;
- самосрабатывающие.
В состав закачных приспособлений, как правило, входят два компонента: огнетушащий порошок и инертный газ (в его роли может выступать, например, азот или углекислота). Иногда вместо инертного газа в баллоны помещается воздух, находящийся под давлением в 15-16 атм. С помощью такого устройства можно тушить пожары классов с А по Е.
Кроме того, на головке закачных огнетушителей присутствует индикатор внутреннего давления, наглядно демонстрирующий их работоспособность. Если с оборудованием все в порядке, на шкале индикатора загорается зеленый свет.
Газогенераторные – огнетушители, работающие по принципу использования энергии, генерация которой происходит во время тушения пожара (в этот момент случается выход газа и выброс самого огнетушащего вещества). Подобные приспособления имеют общий принцип запуска, за исключением необходимого периода ожидания (составляет 6-10 секунд). Вот какие виды (огнетушители этого типа можно увидеть на фото ниже) относятся к газовым приспособлениям.
Также существуют самосрабатывающие огнетушители. Как видно из их названия, такие приспособления могут работать без непосредственного участия человека. Чаще всего они являются частью системы пожаротушения и способны срабатывать исключительно при определенной температуре. Именно такие устройства принято устанавливать в офисах, на складах, в гаражах и бытовых помещениях.
Хладоновые огнетушители и их разновидности.
4.1.15. Огнетушители бромхладоновые (ОБХ), хладоновые (ОХ) и углекислотно-бромэтиловые (ОУБ), предназначены для тушения пожаров загораний всех видов горючих и тлеющих материалов, а также электроустановок находящихся под напряжением до 0,4кВ
Запрещается их применять для тушения щелочных металлов. 4.1.16. Условия хранения, порядок приведения в действие огнетушителей, принцип устройства и действия тот же что и у углекислотных огнетушителей.
4.1.17. Хладоновые огнетушители по эффективности тушения превосходят углекислотные огнетушители, т.е. для тушения требуется меньше огнетушащего состава по массе и объему. Заряд этих огнетушителей токсичен, поэтому тушить загорания в закрытых помещениях объемом менее 50м3 следует через дверные приемы или вентиляционные отверстия. После тушения загорания помещение необходимо тщательно проветрить.
- Назад
- Вперёд
Внешний вид бирки
Как и в случае с журналом учета, в российском ГОСТе нет четких правил, как именно следует оформить дополнительную этикетку. Приведен только перечень обязательно указываемых данных:
- Информация об организации, производившей перезарядку огнетушителя (если она производилась).
- Марка огнетушителя и его масса в заряженном состоянии.
- Если после перезарядки изменились пожаротушительные свойства действующего вещества, следует указать типологию пожаров, которые можно тушить им.
- Дата перезарядки.
- Дата испытаний прочности (если они имели место).
Из этого перечня понятно, что данные касаются перезарядки или испытаний. Если же имеет место просто проверка, на дополнительной этикетке должны быть такие данные:
- инвентарный номер огнетушителя;
- его марка;
- дата осмотра;
- вес заряда и всего прибора;
- данные о дате следующей проверки;
- подпись ответственного лица.
Допускаются некоторые незначительные отличия при оформлении такого документа. В предыдущем разделе уже был образец бирки на огнетушитель. Ниже представлен еще один.
Несмотря на отличия в дизайне, мы имеем идентичное содержание в каждом образце бирки на огнетушитель. ГОСТ дает право «поиграть» с внешним видом документа, но при этом оставляет возможность для пожарного инспектора придраться к проверяемым. В особенности если они не очень разбираются в стандарте. Чтобы не стать жертвой это «дыры» в законе, как и в случае с журналом, можно согласовать дизайн бирки с местной пожарной службой или компанией, осуществляющей перезарядку прибора.
Обратите внимание, представленный выше образец бирки на огнетушитель — это лишь одна ее сторона, которая заполняется после каждой проверки и перезарядки. Это вариативная часть дополнительной этикетки, поэтому номер инвентарный прибора здесь может отсутствовать
Порошковые АУПТ
(ГОСТ Р 51091-97, ГОСТ Р 56028-2014, ГОСТ Р 53286-2009, ГОСТ Р 53280.4-2009, ГОСТ Р 53280.5-2009, НПБ 67-98)
В системах порошкового пожаротушения в качестве огнетушащего средства используется порошок, подающийся под давлением из баллонов в зону возгорания. Облако из порошка охлаждает участок возгорания, поскольку часть тепла передается частицам порошка, а энергия расходуется на их плавление. Кроме того, существенно уменьшается поступление кислорода к пламени и замедляется реакция горения (см. рис. 5 выше).
Все порошки для тушения пожаров можно условно разделить на порошки общего назначения, используемые для тушения пожаров категорий А, В, С, и порошки специального назначения, например, для тушения электроустановок, щелочных металлов, тушения лития и натрия и т.д.
Подача порошка к месту возгорания осуществляется с помощью газа высокого давления, закачанного в специальный баллон или путем подрыва пиротехнического газогенерирующего элемента (см. рис 6).

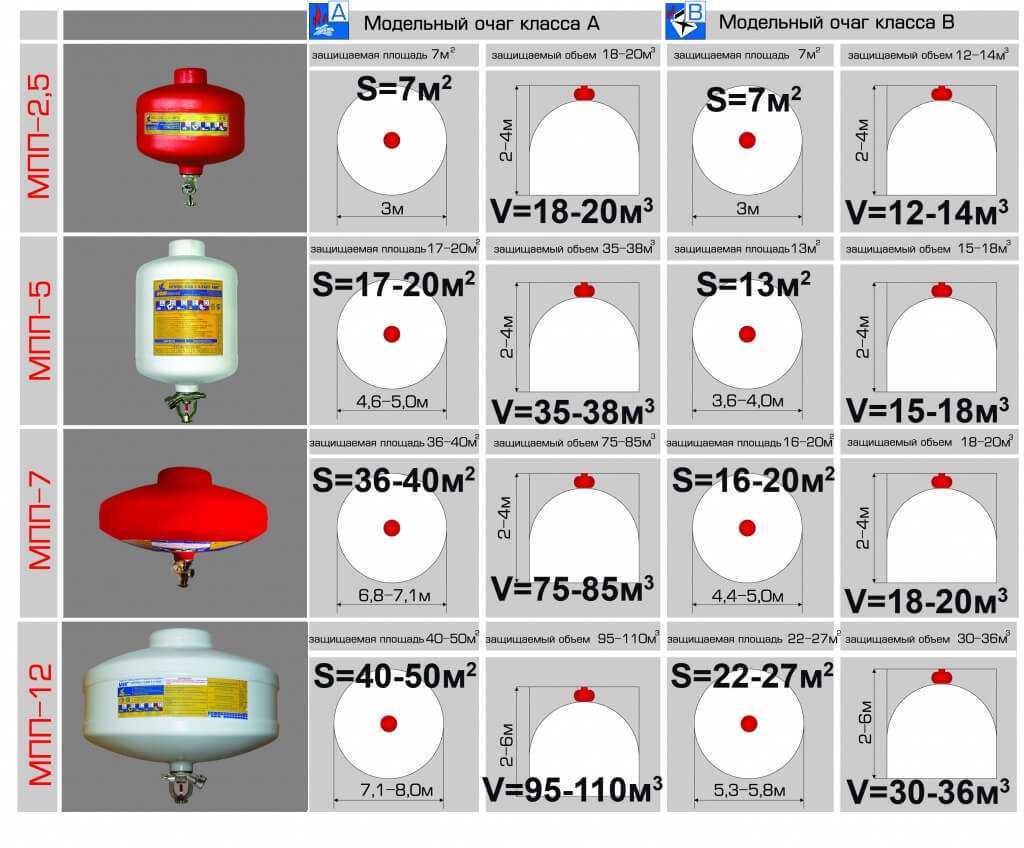

Рис. 6. Самосрабатывающие модули порошкового пожаротушения (МПП)
Преимущество порошков заключается в их низкой токсичности, они относительно недороги, малоагрессивны к окружающей среде — оказывают минимальное воздействие на материальные ценности в помещении, а значит сводят к минимуму ущерб от пожара. Их успешно применяют для борьбы с локальными пожарами, например, при возгорании жидкостей, утечек газа, пожаров на нефтеналивных сооружениях. Однако для тушения материалов, способных тлеть, гореть без доступа кислорода и склонных к самовозгоранию, порошковые АУПТ малоэффективны. Запрещается использование порошковых АУПТ в помещениях, которые люди не могут покинуть до начала подачи в них огнетушащего порошка (см. рис. 7) и в которых находится большое количество людей — от 50 человек и более (пункт 9.1.3 свода правил СП 5.13130.2009).

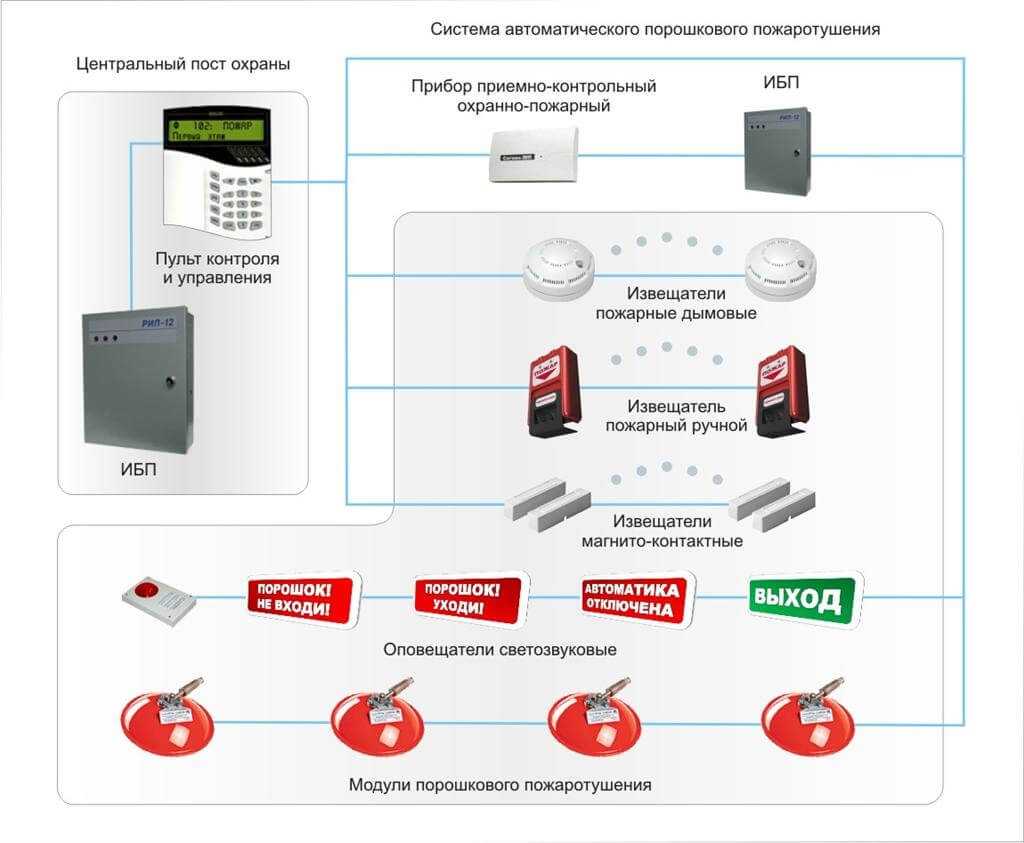

Рис 7. Система автоматического порошкового огнетушения

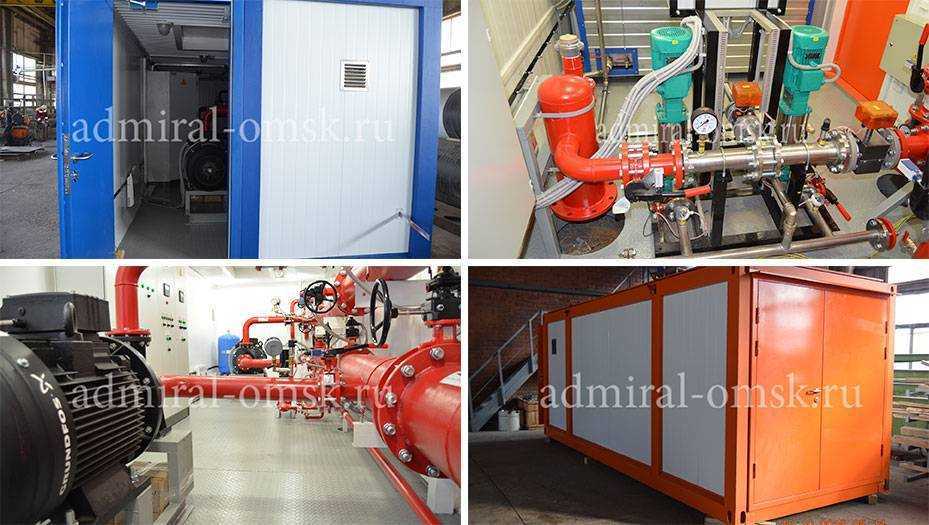

Выбор системы автономного или автоматического пожаротушения происходит в несколько этапов:
1) сбор и анализ исходных данных об объекте защиты;
2) расчет критического времени развития пожара;
3) определение метода пожаротушения и типа АУПТ;
4) выбор огнетушащего вещества (ОТВ);
5) предварительный расчет стоимости АУПТ;
6) проектирование и обоснование параметров АУПТ;
7) корректировки, окончательный выбор АУПТ, составление рабочего проекта и сметы.
Требования к устройствам
Свод правил № 9.13130.2009 содержит в себе информацию обо всех требованиях к каждому типу огнетушителя, их виды, правила технического обслуживания, способы утилизации, перезарядка, контроль.
К каждому баллону завод-изготовитель прикладывает паспорт с сертификатом качества продукции. Отсутствие данного документа предусматривает для юридических и должностных лиц наказания в соответствии с КоАП РФ. Паспорт должен содержать в себе информацию, соответствующую наклейке на баллоне, в том числе назначение каждого вида поставляемого огнетушителя техническим условиям.
Так выглядит сертификат на огнетушитель
Согласно ГОСТам, СНиПам и Правилам противопожарного режима расчет количества огнетушителей начинается с определения площади охраняемого помещения. В данных документах содержатся таблицы, указывается минимальное количество устройств для каждой площади. Для производственных и общественных зданий и помещений следует предусматривать размещение огнетушителей объемом не менее 4 л. Частые жилые постройки рекомендуется оборудовать огнетушителями объемом от 1 до 4 л.
Важно соблюдать и правила размещения. Огнетушитель должен находиться не далее, чем в 20 м от предполагаемого месте возгорания. Высота размещения от пола должна составлять 1,5 м
Высота размещения от пола должна составлять 1,5 м.
Ежегодно необходимо проводить контроль за показаниями манометра, чтобы определить, что давление внутри баллона соответствует номинальному. При выявлении отклонений огнетушитель необходимо отправить на перезарядку, разместив на его месте исправное устройство. Один раз в пять лет каждый огнетушитель по рекомендации изготовителя должен подвергнуться перезарядке, даже несмотря на положительные показания манометров и отсутствие внешних механических повреждений.
Места размещения этих первичных средств пожаротушения должны быть обозначены знаком в соответствии с ГОСТом 12.4.026-2001, а также отражены на планах эвакуации. Несоблюдение данного правила влечет за собой административную ответственность.
Отличнейшее видео о том, какие типы огнетушителей бывают их применение в зависимости от типа пожара — наглядно и понятно:
Особенности применения
Нельзя пользоваться огнетушителями при наличии каких-либо дефектов. Например, имеются вмятины на корпусе, не работает манометр, или нарушена целостность мест фиксации элементов конструкции. Рассмотрим какие основные правила следует соблюдать в ходе эксплуатации ОП:
- гасят пламя сперва у основания и с наветренной стороны
- горящие вертикальные поверхности тушат по направлению сверху вниз
- эксплуатировать передвижные типы огнетушителей следует 2 человекам, так как в одиночку перемещать агрегат проблематично. Разрешенная дистанция должна составлять 3-10 метров
- не забывать проводить повторную перезарядку
- тушить электроустановки на определённой дистанции. Она отмечена на этикетке огнетушителя
- нельзя вставать спиной к потушенному очагу
Если площадь горящей жидкости больше 8-9 м2, то следует использовать одновременно несколько огнетушащих средств.
Для чего используются воздушно-пенные огнетушители?
Воздушно-пенные огнетушители – это приборы, которые используются для подавления очагов возгорания материалов, склонных к длительному тлению, например, бумаги, угля, дерева и пластмассы. Кроме того, с помощью таких огнетушителей можно потушить пламя, возникшее на жидкостях, имеющих масляную основу, к примеру, нефть, масла и краски.
Однако воздушно-пенное оборудование нельзя использовать для тушения построек и строений, изготовленных из алюминия, натрия, магния, калия и других щелочноземельных металлов. Также не подходят они и для тушения пламени на электроустановках, которые подключены к электричеству.
Благодаря водно-пенным огнетушителям можно быстро локализовать очаг возгорания за счет выпущенного из них пенного покрова, перекрывающего доступ кислорода к горящему объекту.
Порошковые виды огнетушителей
Рабочим веществом порошкового огнетушителя выступает закачанный в резервуар порошок, имеющий мелко пылевую структуру. В основе порошка выступает природные и искусственные материалы, имеющие нейтральный химический статус. Порошок не только не горит, он еще способен выдерживать большие температурные нагрузки, а способность порошка при подаче струи не очаг забиваться буквально во все щели дает отличные перспективы в тушении пожаров.
Порошковые огнетушители применяют:
- Для тушения пожаров на электроустановках;
- Для тушения химических пожаров;
- Для тушения очагов возгорания нефтепродуктов.
Порошковые огнетушители сегодня выступают самыми распространенными первичными средствами пожаротушения. Они могут иметь номинал от 450 грамм в качестве автомобильного огнетушителя и до 10 кг в качестве профессионального средства.
Недостатки
Минусы огнетушителей газового типа:
- слабоэффективные для распространенного класса возгораний – «A» (обычные твердые предметы);
- вред для здоровья:
- углекислота может привести к отравлению с летальным исходом за несколько секунд вдыхания;
- возможно обморожение;
- потребность в более частом контроле давления;
- чувствительность к вибрациям, ударам, нагреванию;
- диэлектрический раструб накапливает статический заряд;
- высокая цена.
Хладоновые огнетушители менее опасные, чем углекислотные, но также: находиться в зоне их распыления можно приблизительно до 5 мин. Фторированные фреоны при высоких температурах образуют фтороводород или фторфосген.
Углекислотные аппараты
Когда происходят возгорания классов B, C, E с участием кислорода, порошковые версии бессильны. И в работу вступают углекислотные устройства. Для тушения ликвидации пламени класса A их можно задействовать только в том случае, если нет внутреннего тления материалов.
Принцип действия порошкового углекислотного огнетушителя основывается на стремительном расширении сосредоточенного в нем газа. В результате чего выделяется холод в определенном количестве. Поэтому раструбы для выхода огнетушащего элемента (таковым здесь является жидкий диоксид углерода) всегда пластиковые или металлические. В первом случае применяется особый термостойкий материал.
При работе с баллоном нельзя затрагивать раструбы, ведь их температура может доходить до -70 градусов.
Такие баллоны часто задействуют в офисах, так как в процессе тушения они не загрязняют компьютеры и прочую оргтехнику.
Потенциальная площадь обороны находится в диапазоне 10-550 кв. м.
Углекислотный баллон проявляет наибольшую эффективность на начальных этапах распространения огня и в тех зонах, где в силу разных обстоятельств нельзя применять воду.
Химический состав и принцип действия
Главным отличием порошкового и углекислотного огнетушителей является состав огнетушащего вещества (ОТВ) и принцип его воздействия на возгораемый материал:
- Огнетушащие порошки – это мелкоизмельченные минеральные соли, которые включают разные добавки для предотвращения комкования. Основой являются фосфорноаммонийные соли, а также гидрокарбонат натрия и калия. В качестве добавок обычно выступают гидрофобные вещества, такие как аэросил, белая сажа и прочие. Когда порошок распыляется над поверхностью, создается защитная пленка, препятствующая проникновению воздуха и, таким образом, способствующая затуханию пожара.
- Углекислотные установки заправляют двуокисью углерода, которая находится в баллоне в жидкой форме. Благодаря химическим изменениям в процессе преобразования жидкой смеси в газ происходит резкое охлаждение материала до -70°C. Помимо снижения температуры поверхности, углекислота вытесняет кислород, что также способствует прекращению огня.
Слева представлен порошковый огнетушитель, справа углекислотный
Советуем изучить — Формула коэффициента мощности: косинус фи для потребителей, единица измерения
Технические характеристики ОУ
Для данных средств пожаротушения применяется государственный стандарт Р51057-2001, который определяет параметры любой модели. Для ОУ актуальны следующие положения:
- время выхода из баллона содержимого для ручных моделей должно находиться в границах от 7 до 10 секунд, для передвижных – от 15 до 18 секунд;
- поскольку максимальная длина струи ОУ составляет не более 3 метров, человек, использующий устройство имел возможности для отхода от места возгорания и защитный комплект от дыма и газа;
- поскольку внутреннее давление в баллоне высоко, запрещено подвергать его любым механическим воздействиям, поскольку любое падение, бросание или встряхивание может завершиться взрывом;
- зарядка и перезарядка огнетушителей должна выполняться на профильном оборудовании, оператор должен быть защищен от него специальным стеклом;
- при горении металлов и твердых материалов ОУ могут быть малоэффективны или неэффективны совсем, в некоторых ситуациях они будут способствовать распространению огня;
- запрещено использовать эти средства для электроустановок с напряжением более 10 000 В.
Углекислотные огнетушители
Назначение
Используют в музеях, архивах, химлабораториях, предприятиях, офисах, автомобилях, электроустановках. Можно тушить вещества и материалы, которые горят при наличии воздушной среды.
Блок в 50% от начала статьи статьи

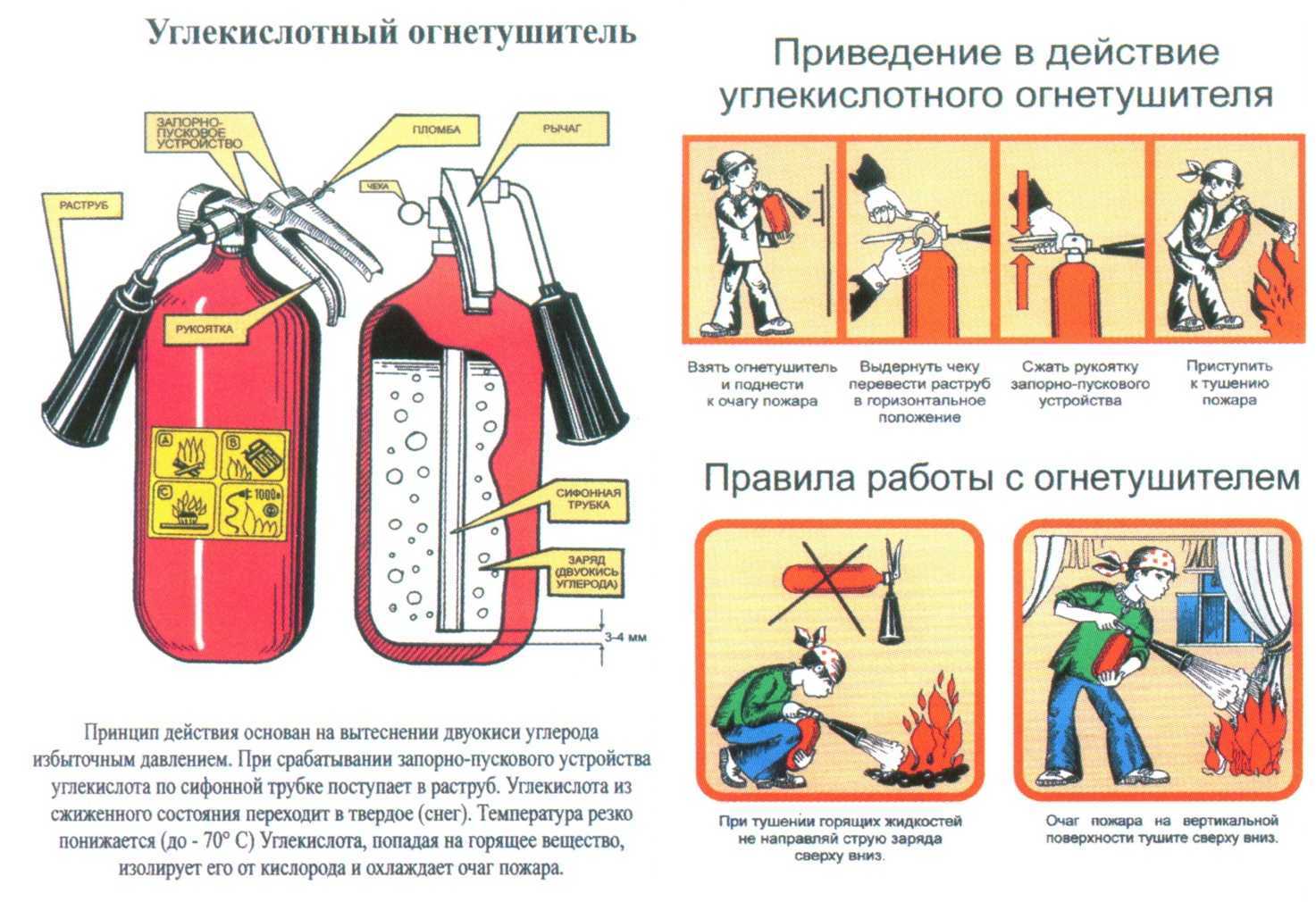

Устройство и принцип действия
Устройство состоит из баллона, обычно стального, устройства запора и запуска. Баллон оснащен ручкой для переноса. Обязательно опломбирован и заполнен двуокисью углерода.
После запуска двуокись превращается в снегообразное вещество, охлаждает площадь возгорания, в результате чего горение прекращается.
Что запрещено тушить
Категорически запрещено тушить такими огнетушителями горящего человека. Не рекомендуется так же тушить сплавы магния и алюминия, натрия и калия, а так же сами выше перечисленные вещества.
